Seat Alhambra 2005 Manual de instrucciones (in Spanish)

Verificación y reposición de niveles219
Seguridad ante todo
Instrucciones de Manejo
Consejos prácticos
Datos Técnicos

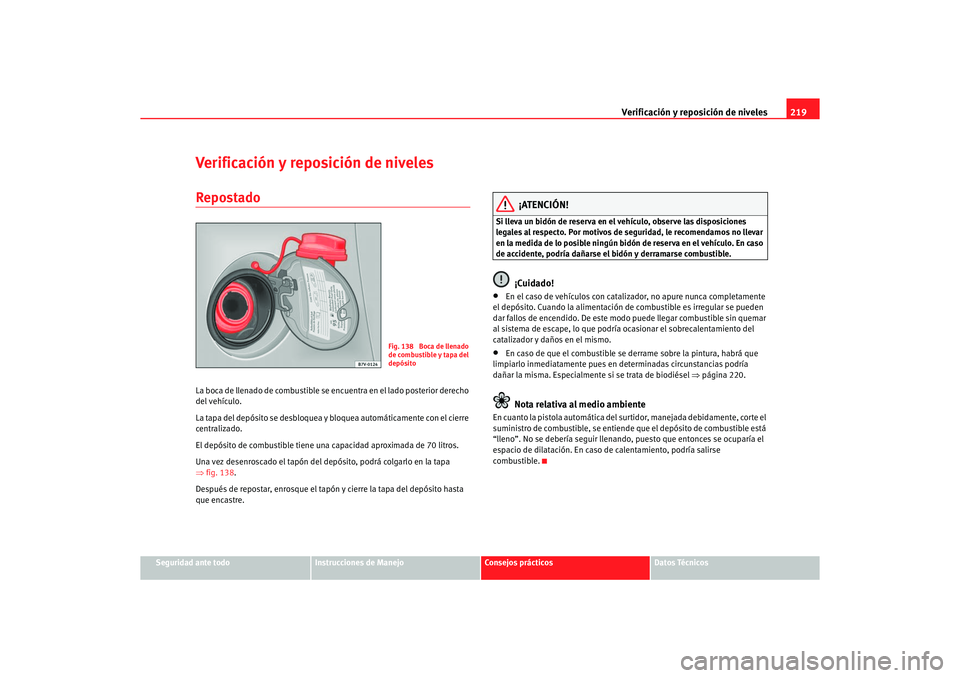

Verificación y reposición de nivelesRepostadoLa boca de llenado de combustible se encuentra en el lado posterior derecho
del vehículo.
La tapa del depósito se desbloquea y bloquea automáticamente con el cierre
centralizado.
El depósito de combustible tiene una capacidad aproximada de 70 litros.
Una vez desenroscado el tapón del depósito, podrá colgarlo en la tapa
⇒fig. 138 .
Después de repostar, enrosque el tapón y cierre la tapa del depósito hasta
que encastre.
¡ATENCIÓN!
Si lleva un bidón de reserva en el vehículo, observe las disposiciones
legales al respecto. Por motivos de seguridad, le recomendamos no llevar
en la medida de lo posible ningún bidón de reserva en el vehículo. En caso
de accidente, podría dañarse el bidón y derramarse combustible.
¡Cuidado!
•
En el caso de vehículos con cataliza dor, no apure nunca completamente
el depósito. Cuando la alimentación de combustible es irregular se pueden
dar fallos de encendido. De este modo puede llegar combustible sin quemar
al sistema de escape, lo que podría ocasionar el sobrecalentamiento del
catalizador y daños en el mismo.
•
En caso de que el combustible se derrame sobre la pintura, habrá que
limpiarlo inmediatamente pues en determinadas circunstancias podría
dañar la misma. Especialmente si se trata de biodiésel ⇒página 220.Nota relativa al medio ambiente
En cuanto la pistola automática del surt idor, manejada debidamente, corte el
suministro de combustible, se entiende que el depósito de combustible está
“lleno”. No se debería seguir llenando, puesto que entonces se ocuparía el
espacio de dilatación. En caso de calentamiento, podría salirse
combustible.
Fig. 138 Boca de llenado
de combustible y tapa del
depósito
ALHAMBRA_09_05 Seite 219 Freitag, 30. September 2005 12:44 12

Verificación y reposición de niveles
220GasolinaTipos de gasolina
El tipo de gasolina adecuado se indica en la parte interior de
la tapa del depósito.En los vehículos con catalizador se debe repostar gasolina sin plomo según
la norma DIN EN 228 (EN = “Norma Europea”).
Los tipos de gasolina se diferencian por el octanaje, p. ej.: 91, 95, 98 o bien
99 octanos (unidad para determinar la resistencia antidetonante de la gaso-
lina). Es posible repostar gasolina de un octanaje superior al que necesita su
motor, aunque ello no mejorará el consumo ni la potencia.
¡Cuidado!
Si en un caso de emergencia debe repostar gasolina de un octanaje muy infe-
rior, deberá evitar conducir a un régi men elevado de revoluciones y someter
el motor a grandes esfuerzos. De lo contrario podrían producirse daños en el
motor. Procure repostar lo antes posible combustible de octanaje adecuado.
Nota relativa al medio ambiente
Basta con repostar sólo una vez combustible con plomo para que el rendi-
miento del catalizador disminuya.Aditivos para la gasolinaEl comportamiento, la potencia y la longevidad del motor dependen de
manera decisiva de la calidad del combustible. Por ello se recomienda
repostar gasolina de calidad con aditivos. Estos aditivos protegen contra la corrosión, limpian el sistema de combustible y evitan las sedimentaciones en
el motor.
Si no se halla disponible gasolina de calidad con aditivos o surgen anomalías
en el motor, habrá que añadir los adit
ivos necesarios durante el repostado.
No todos los aditivos han resultado ser eficaces. Recomendamos por ello los
llamados “Aditivos Originales SEAT para motores de gasolina”, que pueden
adquirirse en cualquier Servicio Oficial SEAT
®. Aquí le facilitarán también la
información necesaria para su uso.
No debería añadirse ningún otro tipo de aditivos al combustible.
GasóleoGasóleo*El gasóleo debe corresponder a la norma DIN EN 590 (EN = “Norma
Europea”). El índice de cetano debe ser de 51 CZ como mínimo. CZ= Índice
que determina la inflamabilidad del gasóleo.
Indicaciones para el repostado ⇒página 219.Biodiesel*
Sólo los vehículos dotados de un equipamiento especial
pueden circular con combustible biodiesel según la norma
DIN EN 14214.El biodiesel debe cumplir la norma DIN EN 14.214 (FAME).•
El biodiesel es un metilester que se obtiene del aceite de colza.
ALHAMBRA_09_05 Seite 220 Freitag, 30. September 2005 12:44 12

Verificación y reposición de niveles221
Seguridad ante todo
Instrucciones de Manejo
Consejos prácticos
Datos Técnicos
•
DIN es la abreviatura alemana de “ D eutsches I nstitut für N ormug e.V.”,
el instituto alemán de la normalización.
•
EN significa N orma E uropea.
•
FAME es la abreviatura en inglés de “ F atty A cid M ethyl Ester”
Si el portadatos de su vehículo lleva el núm. PR 2G0 (equipamiento opcional)
quiere decir que el vehículo viene preparad o de fábrica para la utilización del
biodiesel.
Consulte en un Servicio Técnico o en un Club del automóvil en qué gasoli-
neras se puede repostar combustible biodiesel (RME).
También puede preguntar en su Servicio Técnico si su vehículo está prepa-
rado para la utilización del biodiesel.
Particularidades del biodiesel
•
Las prestaciones de un vehículo que funcione con biodiesel pueden ser
algo inferiores.
•
El consumo de combustible de un vehículo que funcione con biodiesel
puede ser ligeramente superior.
•
El biodiesel es resistente al frío hasta -10ºC aprox.
•
A temperaturas inferiores a -10ºC le recomendamos repostar gasóleo
especial para invierno.¡Cuidado!
•
Si utiliza biodiesel, a pesar de que su vehículo no haya sido diseñado
para ello, se podrán producir daños en el sistema de combustible.
•
Si reposta biodesel, asegúrese de que cumpla la norma DIN EN 14.214
•
Si el biodiesel que utiliza no cump le dicha norma, puede obstruirse el
filtro de combustible.
Nota
•
En caso de temperaturas exteriores bajas y con un porcentaje de
biodiesel superior al 50%, durante el funcionamiento de la calefacción inde-
pendiente podría aumentar la salida de gases por el tubo de escape de la
misma.
•
El filtro de combustible puede obstruirse si se cambia de diesel a
biodiesel. Por este motivo, le recomendamos que, transcurridos 300 o 400
km aprox. después del cambio de combustible, cambie el filtro de combus-
tible. Tenga también en cuenta las indicaciones del Plan de Inspección y
Mantenimiento.
•
Si tiene pensado mantener el vehículo inmovilizado durante más de dos
semanas aprox., le recomendamos que antes reposte biodiesel hasta llenar
el depósito y que conduzca un trayecto de 50 km aprox., con el objeto de
evitar daños en el sistema de inyección.
Conducción en invierno
El gasóleo se puede volver un poco más espeso en invierno.Gasóleo de invierno
Si se utiliza “gasóleo de verano” y las temperaturas descienden por debajo
de los 0
° C, pueden producirse anomalías en el funcionamiento del vehículo,
ya que el combustible se vuelve demasiado espeso debido a la disgregación
de la parafina. Por ello, en algunos países hay un “gasóleo de invierno”
pensado para la época fría del año, que conserva sus cualidades incluso
hasta los -22
° C.
En países con otros climas se ofrecen casi siempre tipos de gasóleo que son
adecuados para otras temperaturas. Los Servicios Técnicos y las gasolineras
del país en cuestión disponen de la información relativa a los tipos de
gasóleo habituales del país.
ALHAMBRA_09_05 Seite 221 Freitag, 30. September 2005 12:44 12

Verificación y reposición de niveles
222Precalentamiento del filtro
El vehículo va equipado con un sistema de precalentamiento en el filtro de
combustible para mejorar la conducción en invierno. Su función es garantizar
el funcionamiento del sistema de combustible hasta temperaturas de unos -
24
° C, si utiliza gasóleo de invierno que, de por sí, está preparado para
soportar temperaturas de hasta -15
° C.
Si el combustible, a temperaturas inferiores a -24
° C, se hubiese vuelto tan
espeso que no arrancara el motor, bastará dejar el coche, durante algún
tiempo, dentro de un recinto con calefacción.
¡Cuidado!
Al gasóleo no se le deben añadir adit ivos para combustible, los llamados
“fluidificantes”, ni productos similares.Calefactor adicionalEl calefactor adicional tiene la función de elevar la potencia calorífica de la
calefacción estando el motor en marcha y siendo la temperatura exterior baja.
El calefactor adicional se conecta y desconecta de forma automática.
Los gases de escape que se originan se eliminan a través de un tubo de
escape que se encuentra debajo del vehículo.
Nota
•
En caso de trayectos cortos, temperaturas exteriores muy bajas y de un
porcentaje de biodiésel superior al 50 % podría formarse demasiado humo.
•
Cada vez que se detenga el motor, la turbina sigue funcionando durante
breve tiempo para enfriar más rápidamente el calefactor. En caso de repos-
tado no es necesario aguardar hasta que la turbina deje de funcionar.
Trabajos en el vano motorIndicaciones de seguridad para los trabajos en el vano motor
Los trabajos que se efectúan en el motor o en el vano motor
deben realizarse con precaución.Antes de realizar cualquier trabajo en el motor o en el vano motor:
1. Pare el motor y retire la llave del contacto.
2. Ponga el freno de mano.
3. Ponga la palanca de cambio en punto muerto, o bien la palanca
selectora en la posición P, según el caso.
4. Deje que se enfríe el motor.
5. No permita que los niños se acerquen al vehículo.
6. Abra el capó del motor ⇒página 104.Si realiza usted mismo cualquier trabaj o en el vano motor deberá conocer
bien las operaciones necesarias y disponer de los útiles adecuados. De lo
contrario, acuda a un taller especializado para que realicen todos los
trabajos.
Todos los líquidos y componentes operativos, como p. ej., líquido refrige-
rante, aceites de motor o incluso bují as y baterías, están sometidos a un
desarrollo continuo. SEAT mantiene informados constantemente a los Servi-
cios Técnico sobre cualquier modifica ción. Por ello, le recomendamos que
acuda a un Servicio Técnico cuando tenga que cambiar algún líquido o
componente operativo. Le rogamos que tenga en cuenta las indicaciones
respectivas ⇒página 214. El vano motor del vehículo es una zona que
alberga peligros. ⇒.
ALHAMBRA_09_05 Seite 222 Freitag, 30. September 2005 12:44 12

Verificación y reposición de niveles223
Seguridad ante todo
Instrucciones de Manejo
Consejos prácticos
Datos Técnicos
¡ATENCIÓN!
Cuando se realizan trabajos en el motor o e n e l va n o m o t o r, p . e j . , al re a l i z a r
operaciones de comprobación y de llenado de líquidos, pueden producirse
heridas, quemaduras, accidentes e incluso incendios.•
No abra nunca el capó del motor si ve que sale vapor o líquido refrige-
rante. De lo contrario corre el riesgo de quemarse. Espere hasta que deje de
salir vapor o líquido refrigerante y deje enfriar el motor antes de abrir el
capó.
•
Pare el motor y retire la llave de encendido.
•
Ponga el freno de mano y coloque la palanca de cambios en punto
muerto o bien la palanca selectora en la posición P.
•
No permita que los niños se acerquen al vehículo.
•
No toque ningún componente caliente del motor. Existe peligro de
quemadura.
•
No derrame nunca líquidos sobre el motor o sobre el sistema de gases
de escape estando calientes. Existe peligro de incendio.
•
Evite cualquier cortocircuito en el sistema eléctrico, sobre todo en los
puntos de la ayuda de arranque ⇒página 266. La batería podría explotar.
•
No toque nunca el ventilador del radiador. Su funcionamiento depende
de la temperatura y podría ponerse en marcha de repente (incluso con el
encendido desconectado o la llave de encendido extraída).
•
No abra nunca el tapón del depósito del líquido refrigerante mientras el
motor esté caliente. Debido a la elevada temperatura del líquido, el sistema
de refrigeración se halla bajo presión.
•
Para protegerse la cara, las manos y los brazos contra el vapor caliente
o bien el líquido refrigerante caliente que pueda salir, se debe cubrir el
tapón con un paño grande y grueso al abrir el depósito.
•
No olvide nunca ningún objeto en el vano motor, como p. ej., paños o
herramientas.
•
Si se ve obligado a trabajar bajo el vehículo, asegúrelo con calzos y
caballetes para evitar que se mueva. El gato hidráulico no bastará para
sujetarlo y corre peligro de resultar lesionado.
•
En el caso de que se deban realizar trabajos durante el arranque o con
el motor en marcha, deberá tener siempre en cuenta el grave peligro que
suponen los componentes con funcionamiento giratorio (como, p. ej., la
correa Poli-V, el alternador, el ventilador del radiador) y el sistema de
encendido de alta tensión. Además de ello tenga en cuenta lo siguiente:
−No toque nunca los cables eléctricos del sistema de encendido.
− Si lleva joyas, prendas de ropa sueltas o el cabello suelto evite cual-
quier contacto con piezas giratorias del motor. Existe peligro de
muerte. Por ello, quítese primero las joyas, recoja su pelo y póngase
ropa que vaya ceñida al cuerpo.
− No acelere nunca con una velocidad engranada sin la debida precau-
ción. El vehículo podría desplazarse incluso con el freno de mano
puesto. Existe peligro de muerte.
•
Si es necesario realizar trabajos en el sistema de combustible o en el
sistema eléctrico, tenga en cuenta además lo siguiente:
−Desconecte siempre la batería del vehículo de la red de a bordo. Para
ello el vehículo debe estar desbloqueado, de lo contrario saltaría la
alarma.
− No fume.
− Evite siempre trabajar en lugares expuestos a llamas.
− Tenga siempre a mano un extintor de incendios.¡Cuidado!
Procurar no confundir los líquidos oper ativos al reponer los niveles. Pues
podría provocar deficiencias graves en el funcionamiento y daños en el
motor.
¡ATENCIÓN! (continuación)
ALHAMBRA_09_05 Seite 223 Freitag, 30. September 2005 12:44 12

Verificación y reposición de niveles
224
Nota relativa al medio ambienteLos líquidos operativos que salen del vehículo son contaminantes. Por ello
deberá controlar regularmente el suelo de debajo del vehículo. Si en el lugar
donde ha estado aparcado el vehículo hay manchas de aceite o de otros
líquidos, lleve el vehículo a un taller especializado para que lo revisen.Apertura del capó del motor
El capó del motor se desbloquea desde el interior del vehí-
culo.
Antes de abrir el capó del motor, asegúrese de que los brazos
limpiacristales descansan sobre el parabrisas, ya que, de lo
contrario, podrían causar desperfectos en la pintura.
Apertura del capó del motor
– Tire de la palanca que se encuentra debajo del tablero de instru- mentos ⇒fig. 139 en dirección de la flecha. El capó se desen-
gancha de su bloqueo mediante un muelle ⇒.
– Levante ligeramente el capó del motor y presione el botón de desbloqueo ⇒ fig. 140 en dirección de la flecha.
– Levante el capó del motor hasta que permanezca abierto por efecto del muelle de gas.
¡ATENCIÓN!
Si el líquido refrigerante está caliente, puede sufrir quemaduras.
Fig. 139 Detalle de la
zona reposapiés del lado
del conductor: palanca
para el desbloqueo del
capó del motor.
Fig. 140 Detalle de la
parrilla del radiador:
palanca para abrir el capó
del motor.
ALHAMBRA_09_05 Seite 224 Freitag, 30. September 2005 12:44 12

Verificación y reposición de niveles225
Seguridad ante todo
Instrucciones de Manejo
Consejos prácticos
Datos Técnicos
•

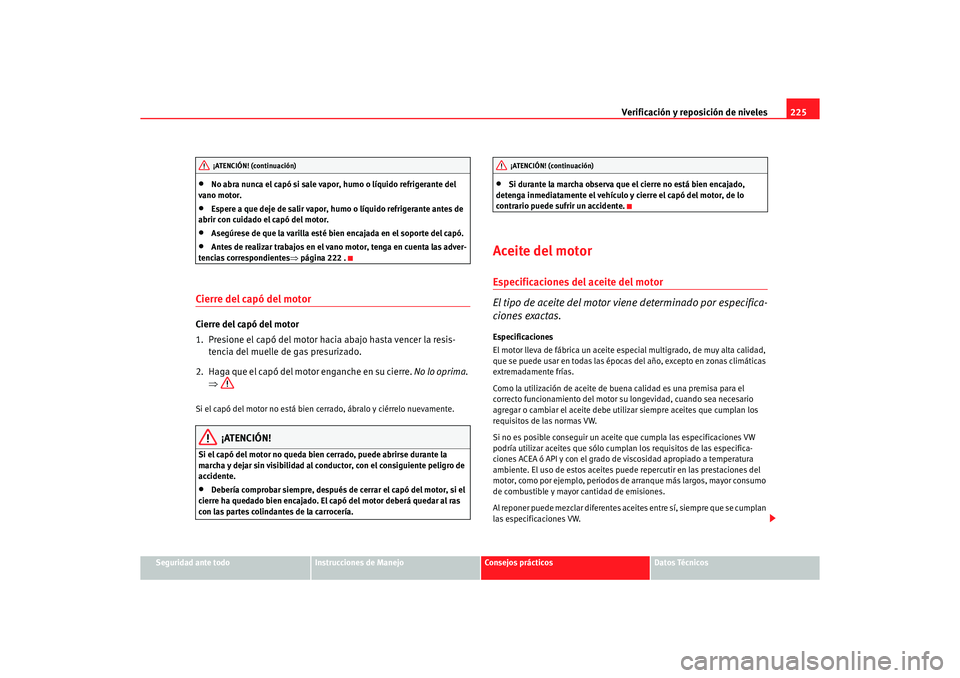

No abra nunca el capó si sale vapor, humo o líquido refrigerante del
vano motor.
•
Espere a que deje de salir vapor, humo o líquido refrigerante antes de
abrir con cuidado el capó del motor.
•
Asegúrese de que la varilla esté bien encajada en el soporte del capó.
•
Antes de realizar trabajos en el vano motor, tenga en cuenta las adver-
tencias correspondientes ⇒página 222 .
Cierre del capó del motorCierre del capó del motor
1. Presione el capó del motor hacia abajo hasta vencer la resis-
tencia del muelle de gas presurizado.
2. Haga que el capó del motor enganche en su cierre. No lo oprima.
⇒ Si el capó del motor no está bien cerrado, ábralo y ciérrelo nuevamente.
¡ATENCIÓN!
Si el capó del motor no queda bien cerrado, puede abrirse durante la
marcha y dejar sin visibilidad al conductor, con el consiguiente peligro de
accidente. •
Debería comprobar siempre, después de cerrar el capó del motor, si el
cierre ha quedado bien encajado. El capó del motor deberá quedar al ras
con las partes colindantes de la carrocería.
•
Si durante la marcha observa que el cierre no está bien encajado,
detenga inmediatamente el vehículo y cierre el capó del motor, de lo
contrario puede sufrir un accidente.
Aceite del motorEspecificaciones del aceite del motor
El tipo de aceite del motor viene determinado por especifica-
ciones exactas.Especificaciones
El motor lleva de fábrica un aceite espe cial multigrado, de muy alta calidad,
que se puede usar en todas las épocas del año, excepto en zonas climáticas
extremadamente frías.
Como la utilización de aceite de buena calidad es una premisa para el
correcto funcionamiento del motor su longevidad, cuando sea necesario
agregar o cambiar el aceite debe utilizar siempre aceites que cumplan los
requisitos de las normas VW.
Si no es posible conseguir un aceite que cumpla las especificaciones VW
podría utilizar aceites que sólo cumplan los requisitos de las especifica-
ciones ACEA ó API y con el grado de viscosidad apropiado a temperatura
ambiente. El uso de estos aceites puede repercutir en las prestaciones del
motor, como por ejemplo, periodos de arranque más largos, mayor consumo
de combustible y mayor cantidad de emisiones.
Al reponer puede mezclar diferentes aceites entre sí, siempre que se cumplan
las especificaciones VW.
¡ATENCIÓN! (continuación)
¡ATENCIÓN! (continuación)
ALHAMBRA_09_05 Seite 225 Freitag, 30. September 2005 12:44 12

Verificación y reposición de niveles
226Las especificaciones que se indican en la página siguiente (normas VW)
deben figurar en el envase del aceite de servicio; siempre que en el envase
del aceite figuren conjuntamente las no rmas propias para motores gasolina y diesel, este aceite podrá utilizarse indistintamente para ambos tipos de
motores.Propiedades de los aceites
Viscosidad
La clase de viscosidad del aceite se elegirá de acuerdo con el diagrama repro-
ducido.
Cuando la temperatura ambiente sobrepase por breve tiempo los límites que
figuran en la escala, no será necesario cambiar el aceite.
Fig. 141 Tipos de aceite
de acuerdo a la tempera-
tura
Tipo de motor
Especificación
Gasolina VW 501 01/ VW 502 00/ VW 504 00
Diesel VW 505 00/ VW 505 01/ VW 507 00/ VW 506 01
Diesel Inyector Bomba
a)
a)Sólo aceites recomendados, de lo contrari o se pueden producir daños en el motor.
VW 505 01/ VW 507 00/ VW 506 01
Diesel Inyector Bomba Motor 118 kW
a)
VW 506 01/ VW 507 00
Diesel Motores con Filtro de Partículas (DPF)
a)
VW 507 00
ALHAMBRA_09_05 Seite 226 Freitag, 30. September 2005 12:44 12

Verificación y reposición de niveles227
Seguridad ante todo
Instrucciones de Manejo
Consejos prácticos
Datos Técnicos

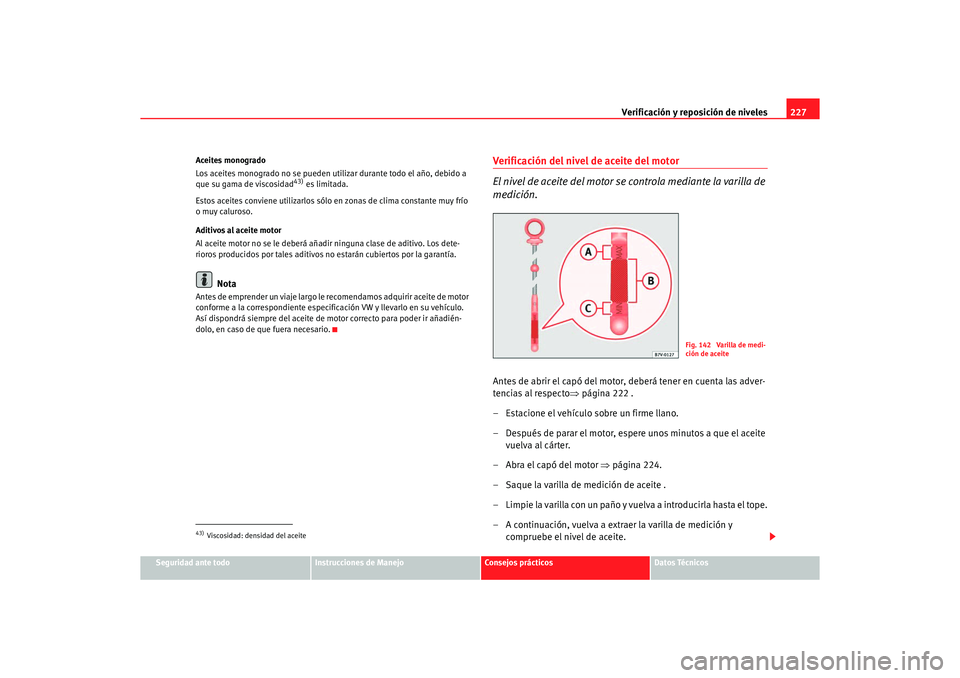

Aceites monogrado
Los aceites monogrado no se pueden utilizar durante todo el año, debido a
que su gama de viscosidad
43) es limitada.
Estos aceites conviene utilizarlos sólo en zonas de clima constante muy frío
o muy caluroso.
Aditivos al aceite motor
Al aceite motor no se le deberá añadir ninguna clase de aditivo. Los dete-
rioros producidos por tales aditivos no estarán cubiertos por la garantía.
Nota
Antes de emprender un viaje largo le recomendamos adquirir aceite de motor
conforme a la correspondiente especificación VW y llevarlo en su vehículo.
Así dispondrá siempre del aceite de motor correcto para poder ir añadién-
dolo, en caso de que fuera necesario.
Verificación del nivel de aceite del motor
El nivel de aceite del motor se controla mediante la varilla de
medición.Antes de abrir el capó del motor, deberá tener en cuenta las adver-
tencias al respecto ⇒página 222 .
– Estacione el vehículo sobre un firme llano.
– Después de parar el motor, espere unos minutos a que el aceite vuelva al cárter.
–Abra el capó del motor ⇒ página 224.
– Saque la varilla de medición de aceite .
– Limpie la varilla con un paño y vuelva a introducirla hasta el tope.
– A continuación, vuelva a extraer la varilla de medición y compruebe el nivel de aceite.
43)Viscosidad: densidad del aceite
Fig. 142 Varilla de medi-
ción de aceite
ALHAMBRA_09_05 Seite 227 Freitag, 30. September 2005 12:44 12

Verificación y reposición de niveles
228
– Introduzca nuevamente la varilla hasta el tope.Si el nivel se encuentra en la zona ⇒fig. 142 , no se debe añadir aceite.
Si el nivel se encuentra en la zona , se puede añadir aceite (0,5 ltr. aprox.).
Si el nivel se encuentra en la zona , se debe añadir aceite (1,0 ltr. aprox.).
Es normal que el motor consuma aceite . El consumo puede llegar a ser de
hasta 1,0 litros por 1.000 km. Por este motivo, debe controlarse el nivel de
aceite con regularidad, preferiblemente al repostar y antes de emprender
viajes largos.
Si se somete el motor a grandes esfuerzo s, por ejemplo, largos recorridos por
autopista en verano, circular con remolque o atravesar puertos de alta
montaña, debe intentar mantener el nivel de aceite en la zona sin exce-
derla.
¡ATENCIÓN!
Debe extremarse la precaución al efectuar trabajos en el motor o el vano
motor.•
Antes de realizar trabajos en el vano motor, tenga en cuenta las adver-
tencias correspondientes ⇒página 222.¡Cuidado!
Si el nivel de aceite se encuentra por encima de la zona , no arranque el
motor. Puede causar daños en el motor y en el catalizador. Informe al Servicio
Oficial SEAT
®.
Reposición del nivel de aceite del motor


El aceite del motor se repone en pequeñas cantidades.
Antes de abrir el capó del motor, deberá leer y tener en cuenta las
advertencias al respecto ⇒ en “Indicaciones de seguridad para
los trabajos en el vano motor”, página 222 .
– Desenrosque el tapón de la boca de llenado de aceite del motor ⇒fig. 143.
– Añada el aceite correspondiente en pequeñas cantidades.
– Vierta el aceite poco a poco, y controle a su vez el nivel para no rebasar la cantidad necesaria.
– En el momento en que el nivel de aceite alcance la zona como mínimo, enrosque el tapón en la boca de llenado con cuidado.
AA
ABAC
AA
AA
F i g . 1 4 3 Ta p ó n d e l a b o ca
de llenado de aceite del
motor en el vano motor
AB
ALHAMBRA_09_05 Seite 228 Freitag, 30. September 2005 12:44 12
