Verificación y reposición de niveles219
Seguridad ante todo
Instrucciones de Manejo
Consejos prácticos
Datos Técnicos

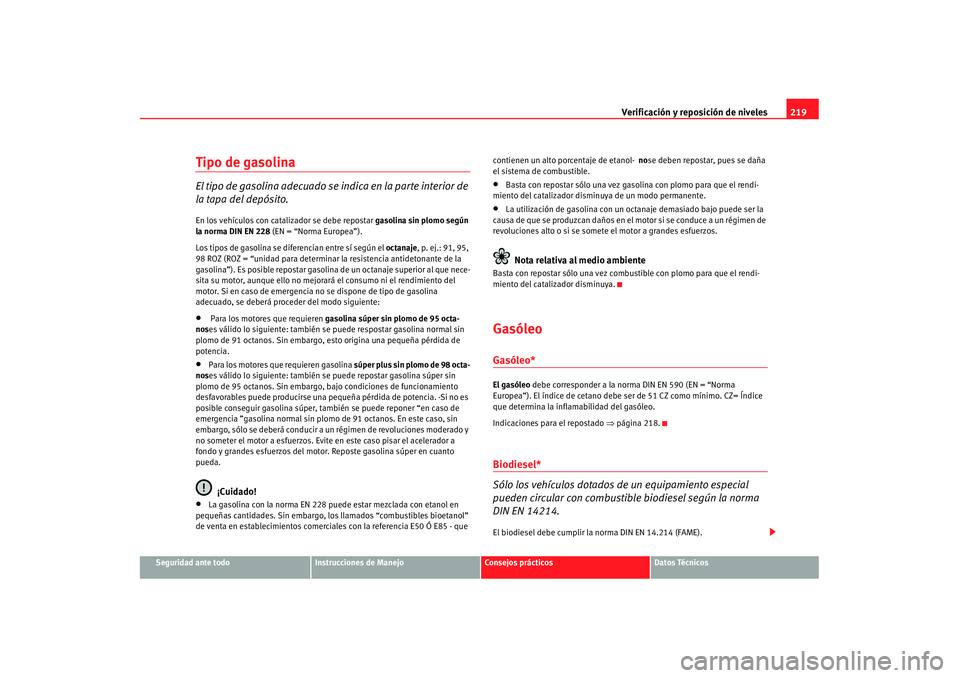

Tipo de gasolinaEl tipo de gasolina adecuado se indica en la parte interior de
la tapa del depósito.En los vehículos con catalizador se debe repostar gasolina sin plomo según
la norma DIN EN 228 (EN = “Norma Europea”).
Los tipos de gasolina se diferencian entre sí según el octanaje, p. ej.: 91, 95,
98 ROZ (ROZ = “unidad para determinar la resistencia antidetonante de la
gasolina”). Es posible repostar gasolina de un octanaje superior al que nece-
sita su motor, aunque ello no mejorará el consumo ni el rendimiento del
motor. Si en caso de emergencia no se dispone de tipo de gasolina
adecuado, se deberá proc eder del modo siguiente:•
Para los motores que requieren gasolina súper sin plomo de 95 octa-
nos es válido lo siguiente: también se puede respostar gasolina normal sin
plomo de 91 octanos. Sin embargo, esto origina una pequeña pérdida de
potencia.
•
Para los motores que requieren gasolina súper plus sin plomo de 98 octa-
nos es válido lo siguiente: también se puede repostar gasolina súper sin
plomo de 95 octanos. Sin embargo, bajo condiciones de funcionamiento
desfavorables puede producirse una pequeña pérdida de potencia. -Si no es
posible conseguir gasolina súper, también se puede reponer “en caso de
emergencia ”gasolina normal sin plomo de 91 octanos. En este caso, sin
embargo, sólo se deberá conducir a un régimen de revoluciones moderado y
no someter el motor a esfuerzos. Evit e en este caso pisar el acelerador a
fondo y grandes esfuerzos del motor. Reposte gasolina súper en cuanto
pueda.¡Cuidado!
•
La gasolina con la norma EN 228 puede estar mezclada con etanol en
pequeñas cantidades. Sin embargo, los llamados “combustibles bioetanol”
de venta en establecimientos comercia les con la referencia E50 Ó E85 - que contienen un alto porcentaje de etanol-
nose deben repostar, pues se daña
el sistema de combustible.
•
Basta con repostar sólo una vez gasolina con plomo para que el rendi-
miento del catalizador disminuya de un modo permanente.
•
La utilización de gasolina con un octanaje demasiado bajo puede ser la
causa de que se produzcan daños en el motor si se conduce a un régimen de
revoluciones alto o si se somete el motor a grandes esfuerzos.Nota relativa al medio ambiente
Basta con repostar sólo una vez combustible con plomo para que el rendi-
miento del catalizador disminuya.GasóleoGasóleo*El gasóleo debe corresponder a la norma DIN EN 590 (EN = “Norma
Europea”). El índice de cetano debe ser de 51 CZ como mínimo. CZ= Índice
que determina la inflam abilidad del gasóleo.
Indicaciones para el repostado ⇒página 218.Biodiesel*
Sólo los vehículos dotados de un equipamiento especial
pueden circular con combustible biodiesel según la norma
DIN EN 14214.El biodiesel debe cumplir la norma DIN EN 14.214 (FAME).
s1ho.1.book Seite 219 Donnerstag, 19. Juli 2007 10:59 10

Verificación y reposición de niveles
220•

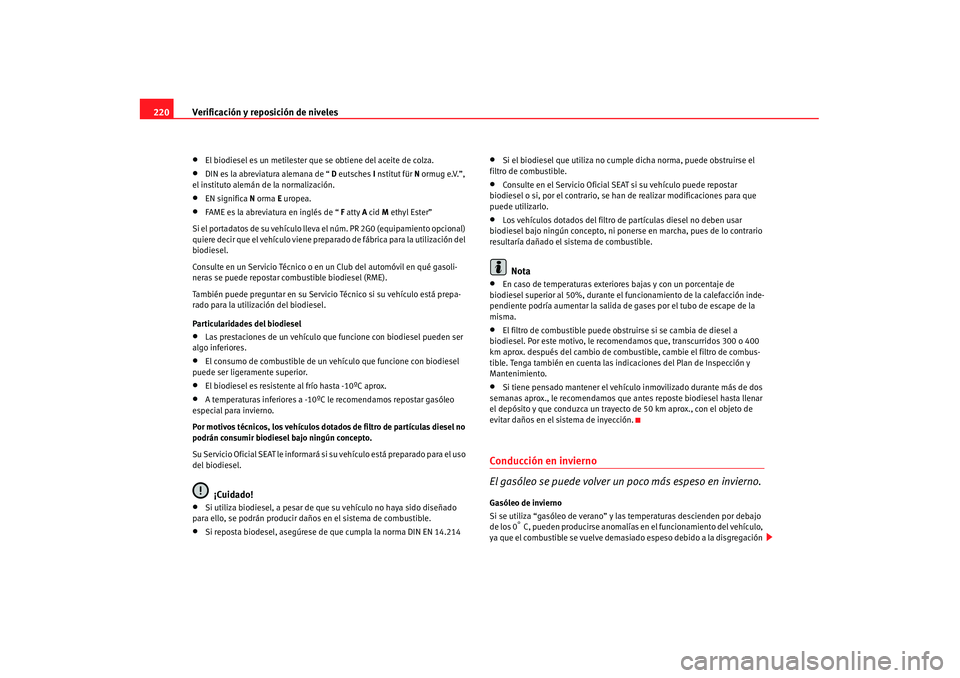

El biodiesel es un metilester que se obtiene del aceite de colza.
•
DIN es la abreviatura alemana de “ D eutsches I nstitut für N ormug e.V.”,
el instituto alemán de la normalización.
•
EN significa N orma E uropea.
•
FAME es la abreviatura en inglés de “ F atty A cid M ethyl Ester”
Si el portadatos de su vehículo lleva el núm. PR 2G0 (equipamiento opcional)
quiere decir que el vehículo viene preparado de fábrica para la utilización del
biodiesel.
Consulte en un Servicio Técnico o en un Club del automóvil en qué gasoli-
neras se puede repostar combustible biodiesel (RME).
También puede preguntar en su Servicio Técnico si su vehículo está prepa-
rado para la utilización del biodiesel.
Particularidades del biodiesel
•
Las prestaciones de un vehículo que funcione con biodiesel pueden ser
algo inferiores.
•
El consumo de combustible de un vehículo que funcione con biodiesel
puede ser ligeramente superior.
•
El biodiesel es resistente al frío hasta -10ºC aprox.
•
A temperaturas inferiores a -10ºC le recomendamos repostar gasóleo
especial para invierno.
Por motivos técnicos, los vehículos dotado s de filtro de partículas diesel no
podrán consumir biodiesel bajo ningún concepto.
Su Servicio Oficial SEAT le informará si su vehículo está preparado para el uso
del biodiesel.¡Cuidado!
•
Si utiliza biodiesel, a pesar de que su vehículo no haya sido diseñado
para ello, se podrán producir daños en el sistema de combustible.
•
Si reposta biodesel, asegúrese de que cumpla la norma DIN EN 14.214
•
Si el biodiesel que utiliza no cumple dicha norma, puede obstruirse el
filtro de combustible.
•
Consulte en el Servicio Oficial SEAT si su vehículo puede repostar
biodiesel o si, por el contrario, se han de realizar modificaciones para que
puede utilizarlo.
•
Los vehículos dotados del filtro de partículas diesel no deben usar
biodiesel bajo ningún concepto, ni pone rse en marcha, pues de lo contrario
resultaría dañado el sistema de combustible.Nota
•
En caso de temperaturas exteriores bajas y con un porcentaje de
biodiesel superior al 50%, durante el fu ncionamiento de la calefacción inde-
pendiente podría aumentar la salida de gases por el tubo de escape de la
misma.
•
El filtro de combustible puede obstruirse si se cambia de diesel a
biodiesel. Por este motivo, le recomendamos que, transcurridos 300 o 400
km aprox. después del cambio de combust ible, cambie el filtro de combus-
tible. Tenga también en cuenta las indicaciones del Plan de Inspección y
Mantenimiento.
•
Si tiene pensado mantener el vehículo inmovilizado durante más de dos
semanas aprox., le recomendamos que antes reposte biodiesel hasta llenar
el depósito y que conduzca un trayecto de 50 km aprox., con el objeto de
evitar daños en el sistema de inyección.
Conducción en invierno
El gasóleo se puede volver un poco más espeso en invierno.Gasóleo de invierno
Si se utiliza “gasóleo de verano” y las temperaturas descienden por debajo
de los 0
° C, pueden producirse anomalías en el funcionamiento del vehículo,
ya que el combustible se vuelve demasiado espeso debido a la disgregación
s1ho.1.book Seite 220 Donnerstag, 19. Juli 2007 10:59 10

Verificación y reposición de niveles221
Seguridad ante todo
Instrucciones de Manejo
Consejos prácticos
Datos Técnicos

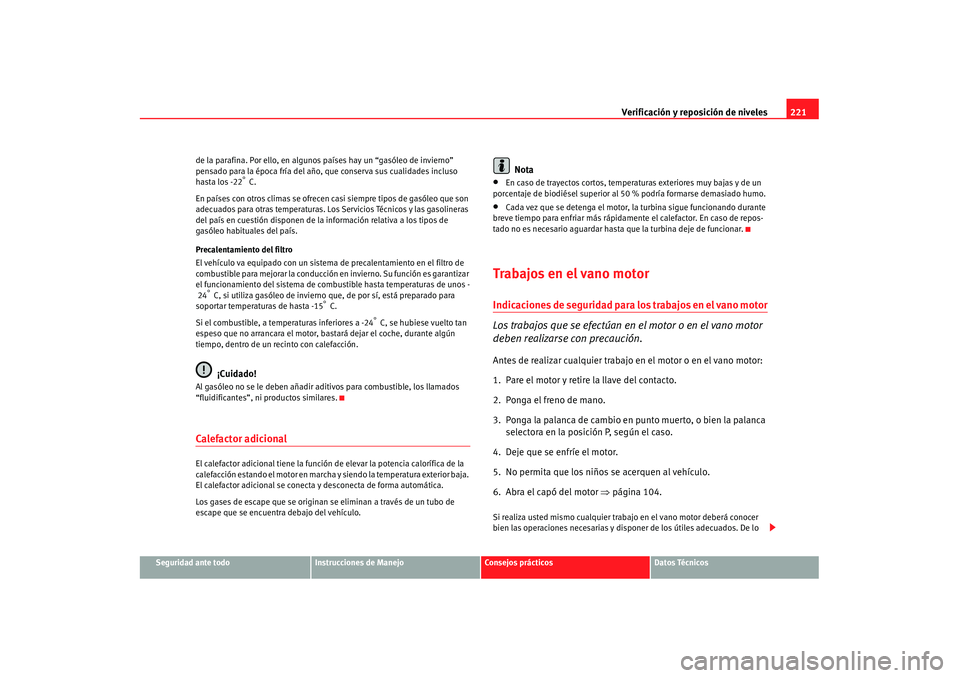

de la parafina. Por ello, en algunos países hay un “gasóleo de invierno”
pensado para la época fría del año, que conserva sus cualidades incluso
hasta los -22
° C.
En países con otros climas se ofrecen casi siempre tipos de gasóleo que son
adecuados para otras temperaturas. Los Servicios Técnicos y las gasolineras
del país en cuestión disponen de la información relativa a los tipos de
gasóleo habituales del país.
Precalentamiento del filtro
El vehículo va equipado con un sistema de precalentamiento en el filtro de
combustible para mejorar la conducción en invierno. Su función es garantizar
el funcionamiento del sistema de combustible hasta temperaturas de unos - 24
° C, si utiliza gasóleo de invierno que, de por sí, está preparado para
soportar temperaturas de hasta -15
° C.
Si el combustible, a temperaturas inferiores a -24
° C, se hubiese vuelto tan
espeso que no arrancara el motor, bastará dejar el coche, durante algún
tiempo, dentro de un recinto con calefacción.
¡Cuidado!
Al gasóleo no se le deben añadir aditivos para combustible, los llamados
“fluidificantes”, ni productos similares.Calefactor adicionalEl calefactor adicional tiene la función de elevar la potencia calorífica de la
calefacción estando el motor en marcha y siendo la temperatura exterior baja.
El calefactor adicional se conecta y desconecta de forma automática.
Los gases de escape que se originan se eliminan a través de un tubo de
escape que se encuentra debajo del vehículo.
Nota
•
En caso de trayectos cortos, temperaturas exteriores muy bajas y de un
porcentaje de biodiésel superior al 50 % podría formarse demasiado humo.
•
Cada vez que se detenga el motor, la turbina sigue funcionando durante
breve tiempo para enfriar más rápidamente el calefactor. En caso de repos-
tado no es necesario aguardar hasta que la turbina deje de funcionar.
Trabajos en el vano motorIndicaciones de seguridad para los trabajos en el vano motor
Los trabajos que se efectúan en el motor o en el vano motor
deben realizarse con precaución.Antes de realizar cualquier trabajo en el motor o en el vano motor:
1. Pare el motor y retire la llave del contacto.
2. Ponga el freno de mano.
3. Ponga la palanca de cambio en punto muerto, o bien la palanca selectora en la posición P, según el caso.
4. Deje que se enfríe el motor.
5. No permita que los niños se acerquen al vehículo.
6. Abra el capó del motor ⇒página 104.Si realiza usted mismo cualquier trabajo en el vano motor deberá conocer
bien las operaciones necesarias y disponer de los útiles adecuados. De lo
s1ho.1.book Seite 221 Donnerstag, 19. Juli 2007 10:59 10

Verificación y reposición de niveles
222contrario, acuda a un taller especializado para que realicen todos los
trabajos.
Todos los líquidos y componentes oper ativos, como p. ej., líquido refrige-
rante, aceites de motor o incluso bujías y baterías, están sometidos a un
desarrollo continuo. SEAT mantiene in formados constantemente a los Servi-
cios Técnico sobre cualquier modificación. Por ello, le recomendamos que
acuda a un Servicio Técnico cuando tenga que cambiar algún líquido o
componente operativo. Le rogamos qu e tenga en cuenta las indicaciones
respectivas ⇒página 213. El vano motor del vehículo es una zona que
alberga peligros. ⇒.
¡ATENCIÓN!
Cuando se realizan trabajos en el motor o en el vano motor, p. ej., al realizar
operaciones de comprobación y de llenado de líquidos, pueden producirse
heridas, quemaduras, accidentes e incluso incendios.•
No abra nunca el capó del motor si ve que sale vapor o líquido refrige-
rante. De lo contrario corre el riesgo de quemarse. Espere hasta que deje de
salir vapor o líquido refrigerante y deje enfriar el motor antes de abrir el
capó.
•
Pare el motor y retire la llave de encendido.
•
Ponga el freno de mano y coloque la palanca de cambios en punto
muerto o bien la palanca selectora en la posición P.
•
No permita que los niños se acerquen al vehículo.
•
No toque ningún componente caliente del motor. Existe peligro de
quemadura.
•
No derrame nunca líquidos sobre el motor o sobre el sistema de gases
de escape estando calientes. Existe peligro de incendio.
•
Evite cualquier cortocircuito en el sistema eléctrico, sobre todo en los
puntos de la ayuda de arranque ⇒ página 266. La batería podría explotar.
•
No toque nunca el ventilador del radiador. Su funcionamiento depende
de la temperatura y podría ponerse en marcha de repente (incluso con el
encendido desconectado o la llave de encendido extraída).
•
No abra nunca el tapón del depósito del líquido refrigerante mientras el
motor esté caliente. Debido a la elevada temperatura del líquido, el sistema
de refrigeración se halla bajo presión.
•
Para protegerse la cara, las manos y los brazos contra el vapor caliente
o bien el líquido refrigerante caliente que pueda salir, se debe cubrir el
tapón con un paño grande y grueso al abrir el depósito.
•
No olvide nunca ningún objeto en el vano motor, como p. ej., paños o
herramientas.
•
Si se ve obligado a trabajar bajo el vehículo, asegúrelo con calzos y
caballetes para evitar que se mueva. El gato hidráulico no bastará para
sujetarlo y corre peligro de resultar lesionado.
•
En el caso de que se deban realizar trabajos durante el arranque o con
el motor en marcha, deberá tener siempre en cuenta el grave peligro que
suponen los componentes con funcionamiento giratorio (como, p. ej., la
correa Poli-V, el alternador, el ventilador del radiador) y el sistema de
encendido de alta tensión. Además de ello tenga en cuenta lo siguiente:
−No toque nunca los cables eléctricos del sistema de encendido.
− Si lleva joyas, prendas de ropa sueltas o el cabello suelto evite cual-
quier contacto con piezas giratorias del motor. Existe peligro de
muerte. Por ello, quítese primero las joyas, recoja su pelo y póngase
ropa que vaya ceñida al cuerpo.
− No acelere nunca con una velocidad engranada sin la debida precau-
ción. El vehículo podría desplazarse incluso con el freno de mano
puesto. Existe peligro de muerte.
•
Si es necesario realizar trabajos en el sistema de combustible o en el
sistema eléctrico, tenga en cuenta además lo siguiente:
−Desconecte siempre la batería del vehículo de la red de a bordo. Para
ello el vehículo debe estar desbloqu eado, de lo contrario saltaría la
alarma.
− No fume.¡ATENCIÓN! (continuación)
s1ho.1.book Seite 222 Donnerstag, 19. Juli 2007 10:59 10

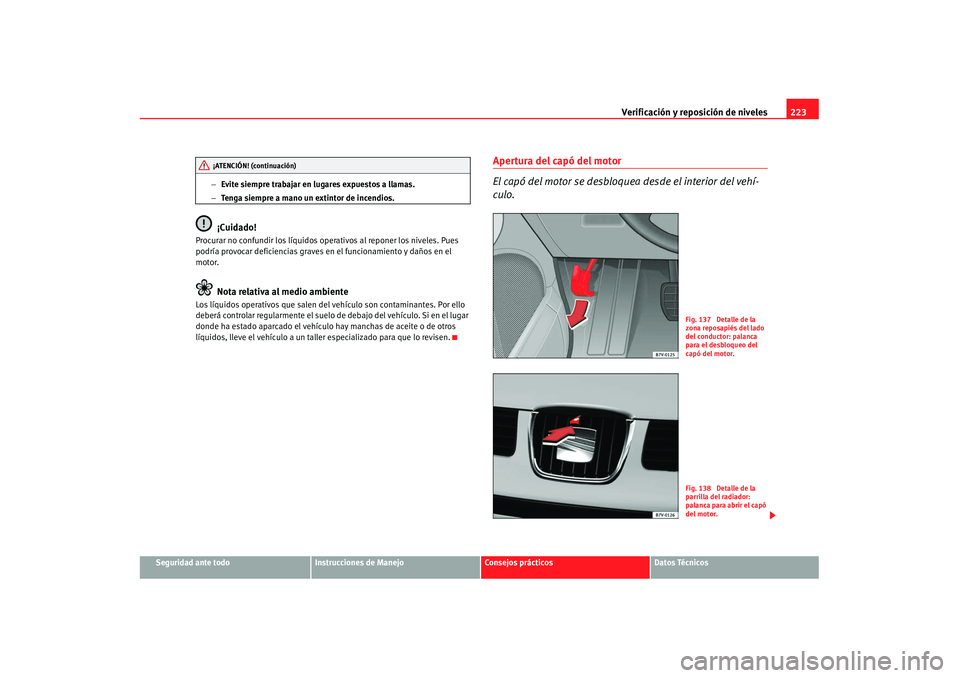

Verificación y reposición de niveles223
Seguridad ante todo
Instrucciones de Manejo
Consejos prácticos
Datos Técnicos
−
Evite siempre trabajar en lugares expuestos a llamas.
− Tenga siempre a mano un extintor de incendios.
¡Cuidado!
Procurar no confundir los líquidos oper ativos al reponer los niveles. Pues
podría provocar deficiencias graves en el funcionamiento y daños en el
motor.
Nota relativa al medio ambiente
Los líquidos operativos que salen del vehículo son contaminantes. Por ello
deberá controlar regularmente el suelo de debajo del vehículo. Si en el lugar
donde ha estado aparcado el vehículo hay manchas de aceite o de otros
líquidos, lleve el vehículo a un taller especializado para que lo revisen.
Apertura del capó del motor
El capó del motor se desbloquea desde el interior del vehí-
culo.
¡ATENCIÓN! (continuación)
Fig. 137 Detalle de la
zona reposapiés del lado
del conductor: palanca
para el desbloqueo del
capó del motor.Fig. 138 Detalle de la
parrilla del radiador:
palanca para abrir el capó
del motor.
s1ho.1.book Seite 223 Donnerstag, 19. Juli 2007 10:59 10

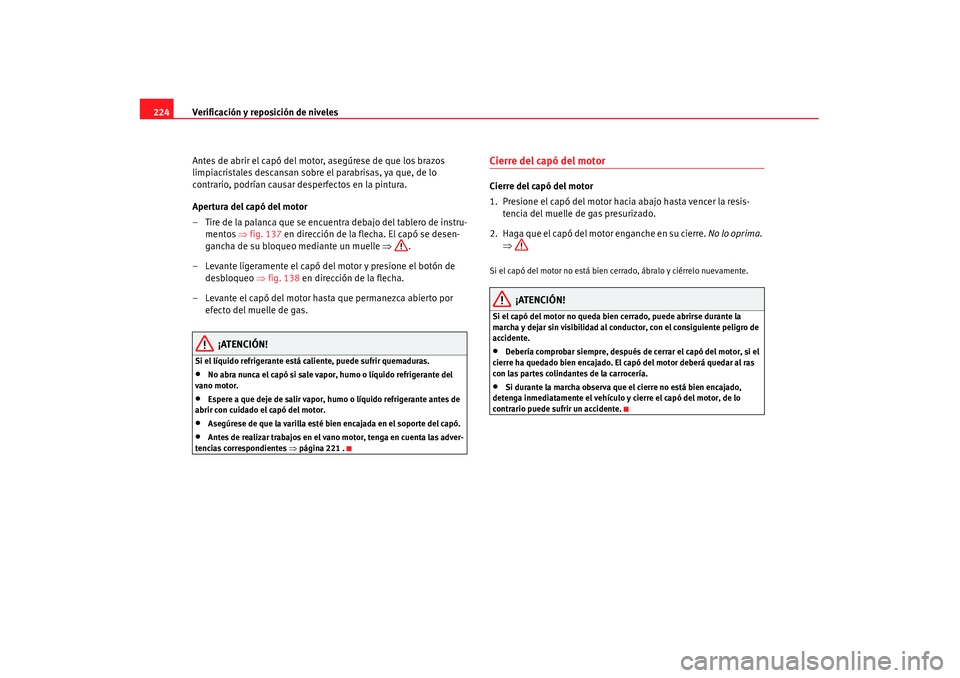

Verificación y reposición de niveles
224
Antes de abrir el capó del motor, asegúrese de que los brazos
limpiacristales descansan sobre el parabrisas, ya que, de lo
contrario, podrían causar de sperfectos en la pintura.
Apertura del capó del motor
– Tire de la palanca que se encuentra debajo del tablero de instru- mentos ⇒fig. 137 en dirección de la flecha. El capó se desen-
gancha de su bloqueo mediante un muelle ⇒.
– Levante ligeramente el capó del motor y presione el botón de desbloqueo ⇒fig. 138 en dirección de la flecha.
– Levante el capó del motor hasta que permanezca abierto por efecto del muelle de gas.
¡ATENCIÓN!
Si el líquido refrigerante está caliente, puede sufrir quemaduras.•
No abra nunca el capó si sale vapor, humo o líquido refrigerante del
vano motor.
•
Espere a que deje de salir vapor, humo o líquido refrigerante antes de
abrir con cuidado el capó del motor.
•
Asegúrese de que la varilla esté bien encajada en el soporte del capó.
•
Antes de realizar trabajos en el vano motor, tenga en cuenta las adver-
tencias correspondientes ⇒página 221 .
Cierre del capó del motorCierre del capó del motor
1. Presione el capó del motor hacia abajo hasta vencer la resis-
tencia del muelle de gas presurizado.
2. Haga que el capó del motor enganche en su cierre. No lo oprima.
⇒Si el capó del motor no está bien cerrado, ábralo y ciérrelo nuevamente.
¡ATENCIÓN!
Si el capó del motor no queda bien cerrado, puede abrirse durante la
marcha y dejar sin visibilidad al conductor, con el consiguiente peligro de
accidente.•
Debería comprobar siempre, después de cerrar el capó del motor, si el
cierre ha quedado bien encajado. El capó del motor deberá quedar al ras
con las partes colindantes de la carrocería.
•
Si durante la marcha observa que el cierre no está bien encajado,
detenga inmediatamente el vehículo y cierre el capó del motor, de lo
contrario puede sufrir un accidente.
s1ho.1.book Seite 224 Donnerstag, 19. Juli 2007 10:59 10

Verificación y reposición de niveles225
Seguridad ante todo
Instrucciones de Manejo
Consejos prácticos
Datos Técnicos
Aceite del motorEspecificaciones del aceite del motor
El tipo de aceite del motor viene determinado por especifica-
ciones exactas.Especificaciones
El motor lleva de fábrica un aceite especial multigrado, de muy alta calidad,
que se puede usar en todas las épocas del año, excepto en zonas climáticas
extremadamente frías.
Como la utilización de aceite de buena calidad es una premisa para el
correcto funcionamiento del motor su longevidad, cuando sea necesario agregar o cambiar el aceite debe utilizar siempre aceites que cumplan los
requisitos de las normas VW.
Si no es posible conseguir un aceite que cumpla las especificaciones VW
podría utilizar aceites que sólo cumplan los requisitos de las especifica-
ciones ACEA ó API y con el grado de viscosidad apropiado a temperatura
ambiente. El uso de estos aceites puede repercutir en las prestaciones del
motor, como por ejemplo, periodos de
arranque más largos, mayor consumo
de combustible y mayor cantidad de emisiones.
Al reponer puede mezclar diferentes aceites entre sí, siempre que se cumplan
las especificaciones VW.
Las especificaciones que se indican en la página siguiente (normas VW)
deben figurar en el envase del aceite de servicio; siempre que en el envase
del aceite figuren conjun tamente las normas propias para motores gasolina
y diesel, este aceite podrá utilizarse indistintamente para ambos tipos de
motores.Propiedades de los aceites
Viscosidad
La clase de viscosidad del aceite se elegirá de acuerdo con el diagrama repro-
ducido.
Cuando la temperatura ambiente sobrepase por breve tiempo los límites que
figuran en la escala, no será necesario cambiar el aceite.
Fig. 139 Tipos de aceite
de acuerdo a la tempera-
tura
s1ho.1.book Seite 225 Donnerstag, 19. Juli 2007 10:59 10

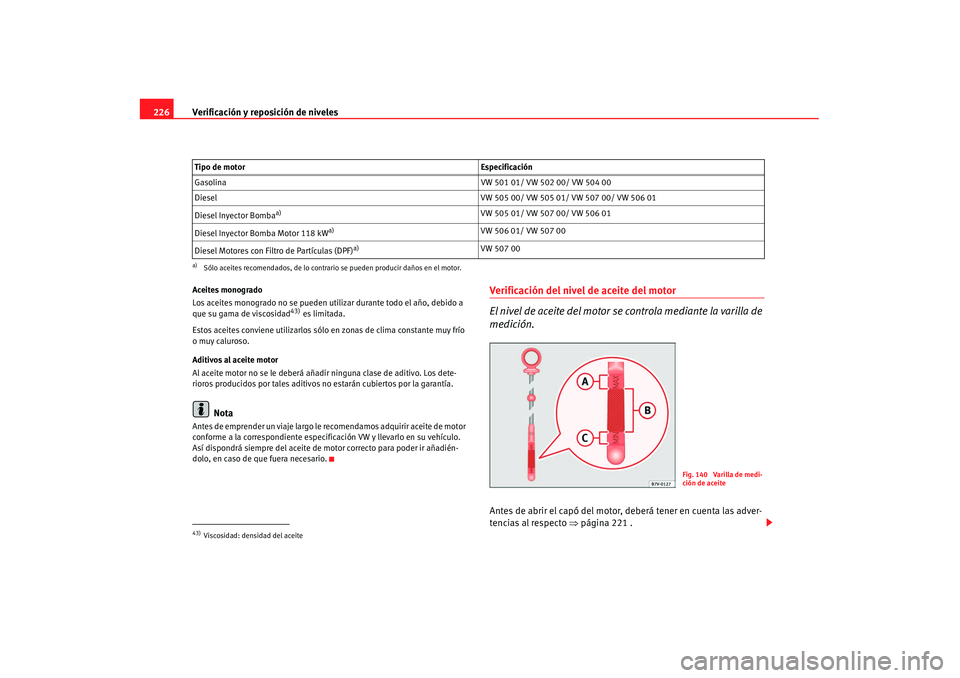

Verificación y reposición de niveles
226Aceites monogrado
Los aceites monogrado no se pueden util izar durante todo el año, debido a
que su gama de viscosidad
43) es limitada.
Estos aceites conviene utilizarlos sólo en zonas de clima constante muy frío
o muy caluroso.
Aditivos al aceite motor
Al aceite motor no se le deberá añad ir ninguna clase de aditivo. Los dete-
rioros producidos por tales aditivos no estarán cubiertos por la garantía.
Nota
Antes de emprender un viaje largo le recomendamos adquirir aceite de motor
conforme a la correspondiente especificación VW y llevarlo en su vehículo.
Así dispondrá siempre del aceite de motor correcto para poder ir añadién-
dolo, en caso de que fuera necesario.
Verificación del nivel de aceite del motor
El nivel de aceite del motor se controla mediante la varilla de
medición.Antes de abrir el capó del motor, deberá tener en cuenta las adver-
tencias al respecto ⇒página 221 .
Tipo de motor Especificación
Gasolina VW 501 01/ VW 502 00/ VW 504 00
Diesel VW 505 00/ VW 505 01/ VW 507 00/ VW 506 01
Diesel Inyector Bomba
a)
a)Sólo aceites recomendados, de lo contrari o se pueden producir daños en el motor.
VW 505 01/ VW 507 00/ VW 506 01
Diesel Inyector Bomba Motor 118 kW
a)
VW 506 01/ VW 507 00
Diesel Motores con Filtro de Partículas (DPF)
a)
VW 507 00
43)Viscosidad: densidad del aceite
Fig. 140 Varilla de medi-
ción de aceite
s1ho.1.book Seite 226 Donnerstag, 19. Juli 2007 10:59 10

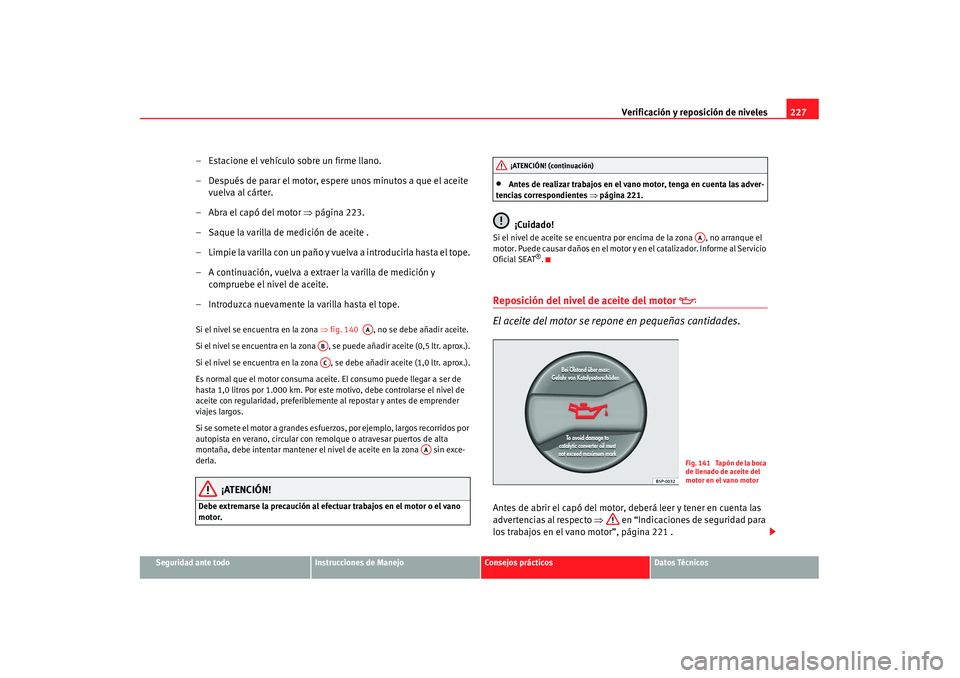

Verificación y reposición de niveles227
Seguridad ante todo
Instrucciones de Manejo
Consejos prácticos
Datos Técnicos
– Estacione el vehículo sobre un firme llano.
– Después de parar el motor, espere unos minutos a que el aceite
vuelva al cárter.
–Abra el capó del motor ⇒ página 223.
– Saque la varilla de medición de aceite .
– Limpie la varilla con un paño y vuelva a introducirla hasta el tope.
– A continuación, vuelva a extraer la varilla de medición y compruebe el nivel de aceite.
– Introduzca nuevamente la varilla hasta el tope.Si el nivel se encuentra en la zona ⇒fig. 140 , no se debe añadir aceite.
Si el nivel se encuentra en la zona , se puede añadir aceite (0,5 ltr. aprox.).
Si el nivel se encuentra en la zona , se debe añadir aceite (1,0 ltr. aprox.).
Es normal que el motor consuma aceite. El consumo puede llegar a ser de
hasta 1,0 litros por 1.000 km. Por este motivo, debe controlarse el nivel de
aceite con regularidad, preferiblement e al repostar y antes de emprender
viajes largos.
Si se somete el motor a grandes esfuerzos, por ejemplo, largos recorridos por
autopista en verano, circular con remolque o atravesar puertos de alta
montaña, debe intentar mantener el nivel de aceite en la zona sin exce-
derla.
¡ATENCIÓN!
Debe extremarse la precaución al efectuar trabajos en el motor o el vano
motor.
•
Antes de realizar trabajos en el vano motor, tenga en cuenta las adver-
tencias correspondientes ⇒página 221.¡Cuidado!
Si el nivel de aceite se encuentra por encima de la zona , no arranque el
motor. Puede causar daños en el motor y en el catalizador. Informe al Servicio
Oficial SEAT
®.
Reposición del nivel de aceite del motor


El aceite del motor se repone en pequeñas cantidades.
Antes de abrir el capó del motor, deberá leer y tener en cuenta las
advertencias al respecto ⇒ en “Indicaciones de seguridad para
los trabajos en el vano motor”, página 221 .
AA
ABAC
AA
¡ATENCIÓN! (continuación)
AA
F i g . 1 4 1 Ta p ó n d e l a b o ca
de llenado de aceite del
motor en el vano motor
s1ho.1.book Seite 227 Donnerstag, 19. Juli 2007 10:59 10

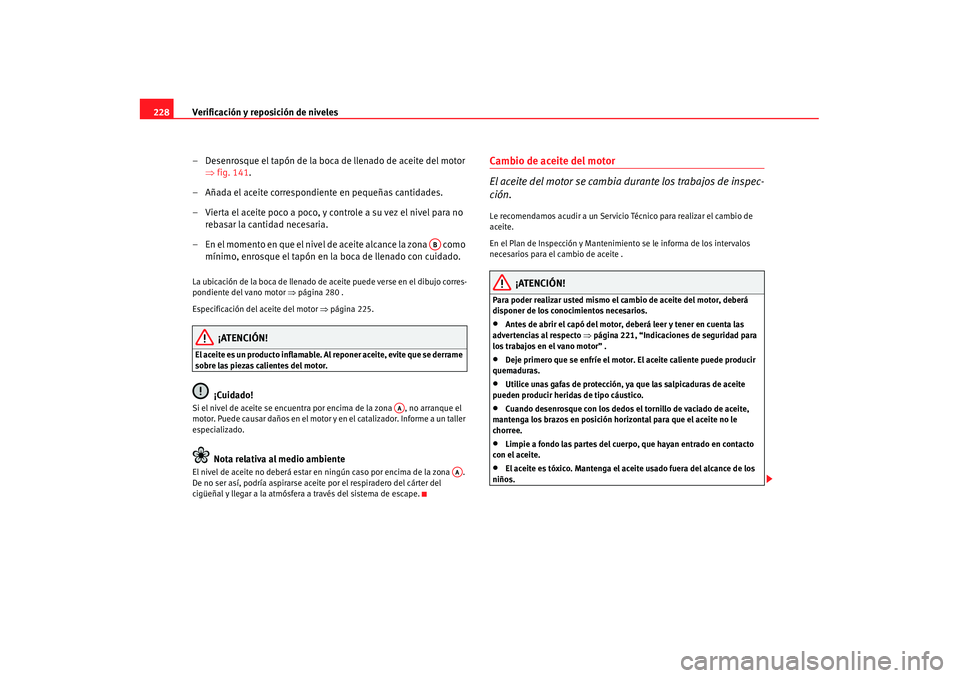

Verificación y reposición de niveles
228
– Desenrosque el tapón de la boca de llenado de aceite del motor ⇒fig. 141.
– Añada el aceite correspondiente en pequeñas cantidades.
– Vierta el aceite poco a poco, y controle a su vez el nivel para no rebasar la cantidad necesaria.
– En el momento en que el nivel de aceite alcance la zona como mínimo, enrosque el tapón en la boca de llenado con cuidado.La ubicación de la boca de llenado de aceite puede verse en el dibujo corres-
pondiente del vano motor ⇒página 280 .
Especificación del aceite del motor ⇒página 225.
¡ATENCIÓN!
El aceite es un producto inflamable. Al reponer aceite, evite que se derrame
sobre las piezas calientes del motor.
¡Cuidado!
Si el nivel de aceite se encuentra por encima de la zona , no arranque el
motor. Puede causar daños en el motor y en el catalizador. Informe a un taller
especializado.
Nota relativa al medio ambiente
El nivel de aceite no deberá estar en ningún caso por encima de la zona .
De no ser así, podría aspirarse aceite por el respiradero del cárter del
cigüeñal y llegar a la atmósfera a través del sistema de escape.
Cambio de aceite del motor
El aceite del motor se cambia durante los trabajos de inspec-
ción.Le recomendamos acudir a un Servicio Técnico para realizar el cambio de
aceite.
En el Plan de Inspección y Mantenimiento se le informa de los intervalos
necesarios para el cambio de aceite .
¡ATENCIÓN!
Para poder realizar usted mismo el cambio de aceite del motor, deberá
disponer de los conocimientos necesarios.•
Antes de abrir el capó del motor, deberá leer y tener en cuenta las
advertencias al respecto ⇒ página 221, “Indicaciones de seguridad para
los trabajos en el vano motor” .
•
Deje primero que se enfríe el motor. El aceite caliente puede producir
quemaduras.
•
Utilice unas gafas de protección, ya que las salpicaduras de aceite
pueden producir heridas de tipo cáustico.
•
Cuando desenrosque con los dedos el tornillo de vaciado de aceite,
mantenga los brazos en posición horizontal para que el aceite no le
chorree.
•
Limpie a fondo las partes del cuerpo, que hayan entrado en contacto
con el aceite.
•
El aceite es tóxico. Mantenga el aceite usado fuera del alcance de los
niños.
AB
AA
AA
s1ho.1.book Seite 228 Donnerstag, 19. Juli 2007 10:59 10
