Seat Alhambra 2010 Manual del propietario (in Spanish)

Asientos y portaobjetos 160
La red de separación puede impedir que los objetos que se transportan en el
maletero salgan despedidos hacia el habitáculo.
Antes de montar la red hay que sacarla de la bolsa y desplegarla.
Desplegar la red de separación
Desplegar totalmente las varillas transversales de la red de separación
Ÿpágina 159, fig. 99 en la dirección de la flecha hasta que se oiga un
“clic”.
Montar la red de separación detrás de la segunda fila de asientos
xEnganche la red de separación en el soporte izquierdo trasero del techo
Ÿfig. 100 . Asegúrese para ello de guiar la varilla desde la parte superior
hacia abajo.
xEnganche la red de separación en el soporte derecho trasero del techo
presionando la varilla.
xSujete los dos ganchos de la red de separación en las cintas delanteras
del maletero Ÿfig. 100 y tense los cinturones.Montar la red de separación detrás de los asientos delanteros
xEnganche la red de separación en el soporte izquierdo delantero del
techo Ÿfig. 100 . Asegúrese para ello de guiar la varilla desde la parte
superior hacia abajo.
xEnganche la red de separación en el soporte delantero derecho del techo
presionando la varilla.
xSujete los dos ganchos de la red de separación en las argollas derecha e
izquierda en la zona reposapiés de la segunda hilera de asientos y tense los
cinturones.
Desmontar la red de separación
xAfloje las cintas de la red de separación.
xSuelte los ganchos de la red de separación de las argollas Ÿfig. 100 .
xDesenganche la red de separación del soporte derecho del techo
Ÿfig. 100 o bien presionando la varilla.
xDesenganche la red de separación del soporte izquierdo del techo.
Plegar la red de separación
xPulse el botón de desbloqueo Ÿpágina 159, fig. 99 y pliegue la
varilla en la dirección de la flecha con el botón de desbloqueo pulsado.
xPulse el botón de desbloqueo Ÿpágina 159, fig. 99 y pliegue la
varilla en la dirección de la flecha con el botón de desbloqueo pulsado.
xGuarde la red de separación en el vehículo de forma segura.
¡ATENCIÓN!
Los objetos sueltos en el habitáculo pueden salir despedidos violenta-
mente en caso de maniobras bruscas, frenadas repentinas y accidentes,
provocando lesiones graves.
xCompruebe que las varillas estén correctamente bloqueadas.
xIncluso estando la red de separación bien montada, hay que asegurar
los objetos.
Fig. 100 En el maletero:
Montar la red de separa-
ción detrás de la segunda
hilera de asientos.
A1
AA
AB
AC
AB
AAAC
A2AA
A3AB

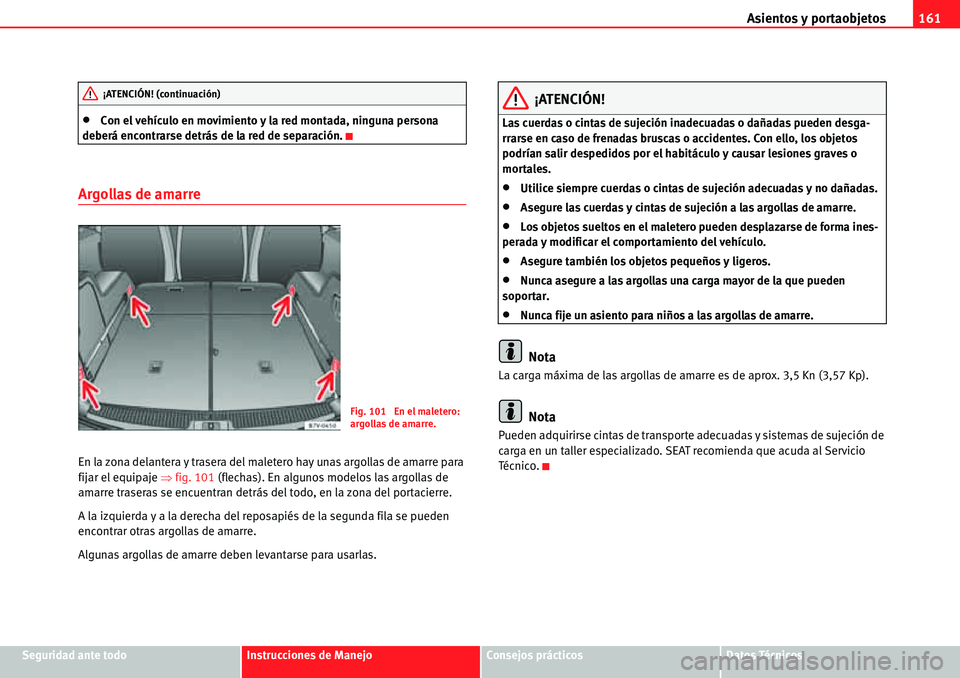

Asientos y portaobjetos161
Seguridad ante todoInstrucciones de ManejoConsejos prácticosDatos Técnicos
xCon el vehículo en movimiento y la red montada, ninguna persona
deberá encontrarse detrás de la red de separación.
Argollas de amarre
En la zona delantera y trasera del maletero hay unas argollas de amarre para
fijar el equipaje Ÿfig. 101 (flechas). En algunos modelos las argollas de
amarre traseras se encuentran detrás del todo, en la zona del portacierre.
A la izquierda y a la derecha del reposapiés de la segunda fila se pueden
encontrar otras argollas de amarre.
Algunas argollas de amarre deben levantarse para usarlas.
¡ATENCIÓN!
Las cuerdas o cintas de sujeción inadecuadas o dañadas pueden desga-
rrarse en caso de frenadas bruscas o accidentes. Con ello, los objetos
podrían salir despedidos por el habitáculo y causar lesiones graves o
mortales.
xUtilice siempre cuerdas o cintas de sujeción adecuadas y no dañadas.
xAsegure las cuerdas y cintas de sujeción a las argollas de amarre.
xLos objetos sueltos en el maletero pueden desplazarse de forma ines-
perada y modificar el comportamiento del vehículo.
xAsegure también los objetos pequeños y ligeros.
xNunca asegure a las argollas una carga mayor de la que pueden
soportar.
xNunca fije un asiento para niños a las argollas de amarre.
Nota
La carga máxima de las argollas de amarre es de aprox. 3,5 Kn (3,57 Kp).
Nota
Pueden adquirirse cintas de transporte adecuadas y sistemas de sujeción de
carga en un taller especializado. SEAT recomienda que acuda al Servicio
Té cn i co .
¡ATENCIÓN! (continuación)
Fig. 101 En el maletero:
argollas de amarre.

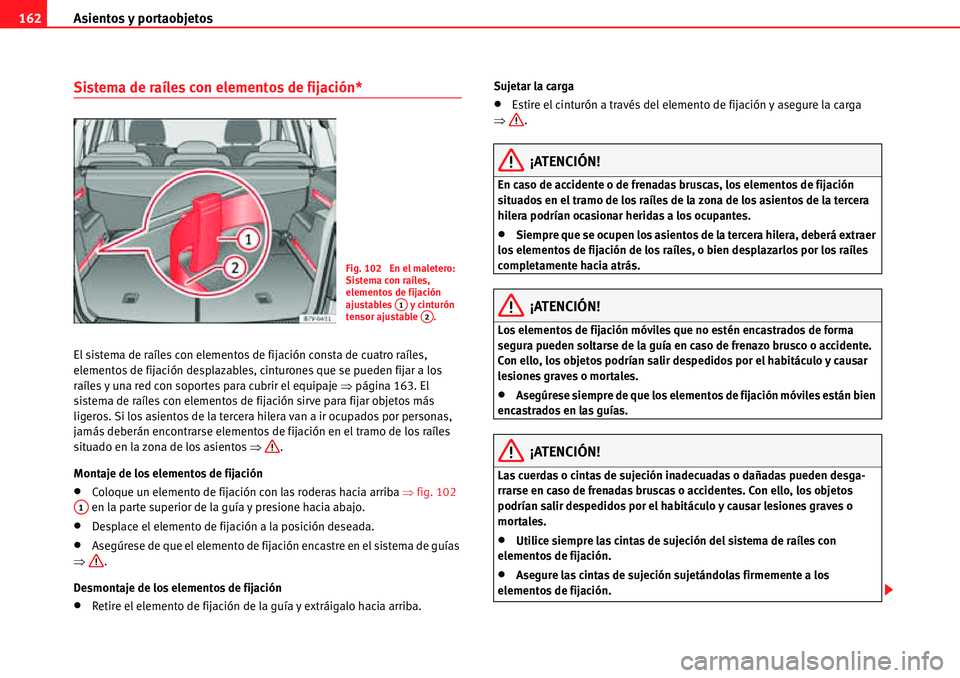

Asientos y portaobjetos 162
Sistema de raíles con elementos de fijación*
El sistema de raíles con elementos de fijación consta de cuatro raíles,
elementos de fijación desplazables, cinturones que se pueden fijar a los
raíles y una red con soportes para cubrir el equipaje Ÿpágina 163. El
sistema de raíles con elementos de fijación sirve para fijar objetos más
ligeros. Si los asientos de la tercera hilera van a ir ocupados por personas,
jamás deberán encontrarse elementos de fijación en el tramo de los raíles
situado en la zona de los asientos Ÿ.
Montaje de los elementos de fijación
xColoque un elemento de fijación con las roderas hacia arriba Ÿfig. 102
en la parte superior de la guía y presione hacia abajo.
xDesplace el elemento de fijación a la posición deseada.
xAsegúrese de que el elemento de fijación encastre en el sistema de guías
Ÿ.
Desmontaje de los elementos de fijación
xRetire el elemento de fijación de la guía y extráigalo hacia arriba.Sujetar la carga
xEstire el cinturón a través del elemento de fijación y asegure la carga
Ÿ.
¡ATENCIÓN!
En caso de accidente o de frenadas bruscas, los elementos de fijación
situados en el tramo de los raíles de la zona de los asientos de la tercera
hilera podrían ocasionar heridas a los ocupantes.
xSiempre que se ocupen los asientos de la tercera hilera, deberá extraer
los elementos de fijación de los raíles, o bien desplazarlos por los raíles
completamente hacia atrás.
¡ATENCIÓN!
Los elementos de fijación móviles que no estén encastrados de forma
segura pueden soltarse de la guía en caso de frenazo brusco o accidente.
Con ello, los objetos podrían salir despedidos por el habitáculo y causar
lesiones graves o mortales.
xAsegúrese siempre de que los elementos de fijación móviles están bien
encastrados en las guías.
¡ATENCIÓN!
Las cuerdas o cintas de sujeción inadecuadas o dañadas pueden desga-
rrarse en caso de frenadas bruscas o accidentes. Con ello, los objetos
podrían salir despedidos por el habitáculo y causar lesiones graves o
mortales.
xUtilice siempre las cintas de sujeción del sistema de raíles con
elementos de fijación.
xAsegure las cintas de sujeción sujetándolas firmemente a los
elementos de fijación.
Fig. 102 En el maletero:
Sistema con raíles,
elementos de fijación
ajustables y cinturón
tensor ajustable .
A1A2
A1

Asientos y portaobjetos163
Seguridad ante todoInstrucciones de ManejoConsejos prácticosDatos Técnicos
xLos objetos sueltos en el maletero pueden desplazarse de forma ines-
perada y modificar el comportamiento del vehículo.
xAsegure también los objetos pequeños y ligeros.
xNunca fije un asiento para niños a los elementos de fijación.
¡Cuidado!
xLos elementos de fijación colocados en el sistema de raíles pueden
resultar dañados al abatir y recolocar la tercera hilera de asientos, pudién-
dose dañar también los asientos mismos. Antes de abatir y recolocar los
asientos, extraiga los elementos de fijación del sistema de raíles.
Red para cubrir el equipaje*
¡ATENCIÓN! (continuación)
Fig. 103 Enganche la red para el equipaje y utilícela
como bolsa .AAAB

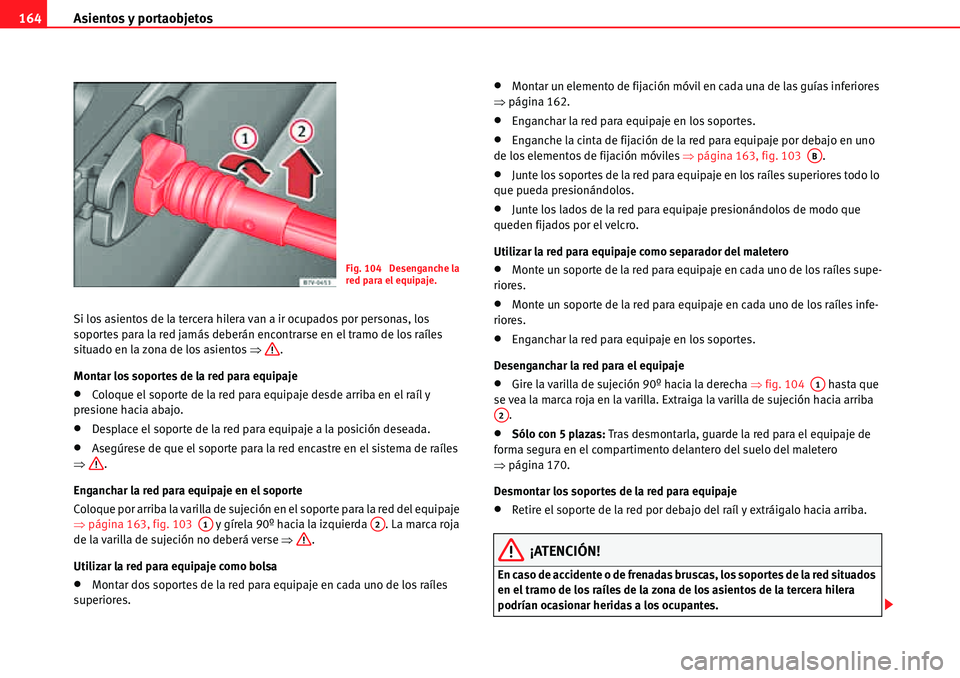

Asientos y portaobjetos 164
Si los asientos de la tercera hilera van a ir ocupados por personas, los
soportes para la red jamás deberán encontrarse en el tramo de los raíles
situado en la zona de los asientos Ÿ.
Montar los soportes de la red para equipaje
xColoque el soporte de la red para equipaje desde arriba en el raíl y
presione hacia abajo.
xDesplace el soporte de la red para equipaje a la posición deseada.
xAsegúrese de que el soporte para la red encastre en el sistema de raíles
Ÿ.
Enganchar la red para equipaje en el soporte
Coloque por arriba la varilla de sujeción en el soporte para la red del equipaje
Ÿpágina 163, fig. 103 y gírela 90º hacia la izquierda . La marca roja
de la varilla de sujeción no deberá verse Ÿ.
Utilizar la red para equipaje como bolsa
xMontar dos soportes de la red para equipaje en cada uno de los raíles
superiores.
xMontar un elemento de fijación móvil en cada una de las guías inferiores
Ÿpágina 162.
xEnganchar la red para equipaje en los soportes.
xEnganche la cinta de fijación de la red para equipaje por debajo en uno
de los elementos de fijación móviles Ÿpágina 163, fig. 103 .
xJunte los soportes de la red para equipaje en los raíles superiores todo lo
que pueda presionándolos.
xJunte los lados de la red para equipaje presionándolos de modo que
queden fijados por el velcro.
Utilizar la red para equipaje como separador del maletero
xMonte un soporte de la red para equipaje en cada uno de los raíles supe-
riores.
xMonte un soporte de la red para equipaje en cada uno de los raíles infe-
riores.
xEnganchar la red para equipaje en los soportes.
Desenganchar la red para el equipaje
xGire la varilla de sujeción 90º hacia la derecha Ÿfig. 104 hasta que
se vea la marca roja en la varilla. Extraiga la varilla de sujeción hacia arriba
.
xSólo con 5 plazas: Tras desmontarla, guarde la red para el equipaje de
forma segura en el compartimento delantero del suelo del maletero
Ÿpágina 170.
Desmontar los soportes de la red para equipaje
xRetire el soporte de la red por debajo del raíl y extráigalo hacia arriba.
¡ATENCIÓN!
En caso de accidente o de frenadas bruscas, los soportes de la red situados
en el tramo de los raíles de la zona de los asientos de la tercera hilera
podrían ocasionar heridas a los ocupantes.
Fig. 104 Desenganche la
red para el equipaje.
A1A2
AB
A1
A2

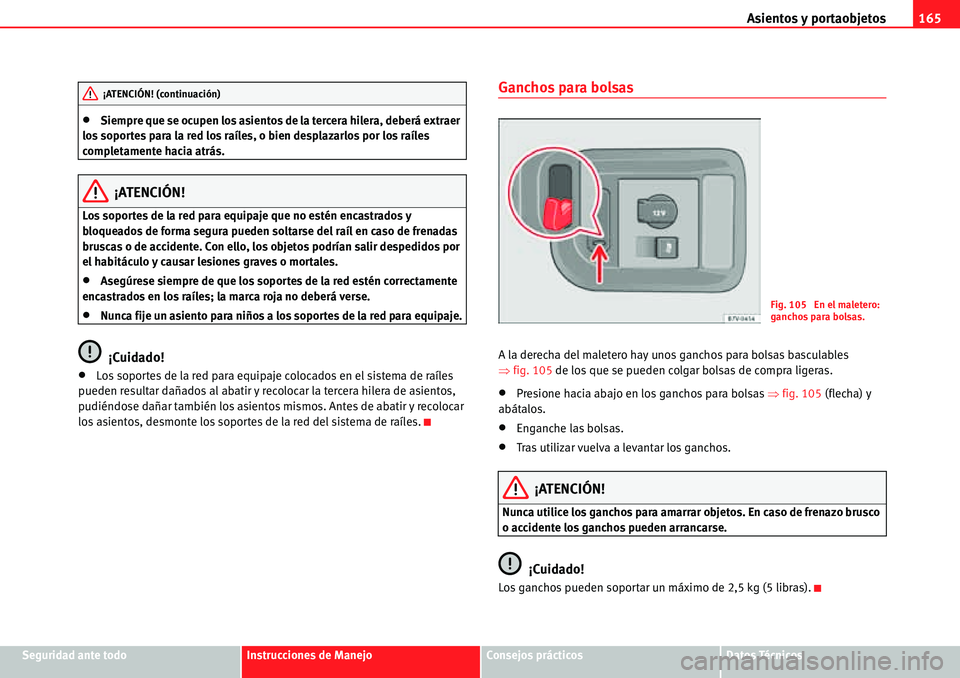

Asientos y portaobjetos165
Seguridad ante todoInstrucciones de ManejoConsejos prácticosDatos Técnicos
xSiempre que se ocupen los asientos de la tercera hilera, deberá extraer
los soportes para la red los raíles, o bien desplazarlos por los raíles
completamente hacia atrás.
¡ATENCIÓN!
Los soportes de la red para equipaje que no estén encastrados y
bloqueados de forma segura pueden soltarse del raíl en caso de frenadas
bruscas o de accidente. Con ello, los objetos podrían salir despedidos por
el habitáculo y causar lesiones graves o mortales.
xAsegúrese siempre de que los soportes de la red estén correctamente
encastrados en los raíles; la marca roja no deberá verse.
xNunca fije un asiento para niños a los soportes de la red para equipaje.
¡Cuidado!
xLos soportes de la red para equipaje colocados en el sistema de raíles
pueden resultar dañados al abatir y recolocar la tercera hilera de asientos,
pudiéndose dañar también los asientos mismos. Antes de abatir y recolocar
los asientos, desmonte los soportes de la red del sistema de raíles.
Ganchos para bolsas
A la derecha del maletero hay unos ganchos para bolsas basculables
Ÿfig. 105 de los que se pueden colgar bolsas de compra ligeras.
xPresione hacia abajo en los ganchos para bolsas Ÿfig. 105 (flecha) y
abátalos.
xEnganche las bolsas.
xTras utilizar vuelva a levantar los ganchos.
¡ATENCIÓN!
Nunca utilice los ganchos para amarrar objetos. En caso de frenazo brusco
o accidente los ganchos pueden arrancarse.
¡Cuidado!
Los ganchos pueden soportar un máximo de 2,5 kg (5 libras).
¡ATENCIÓN! (continuación)
Fig. 105 En el maletero:
ganchos para bolsas.

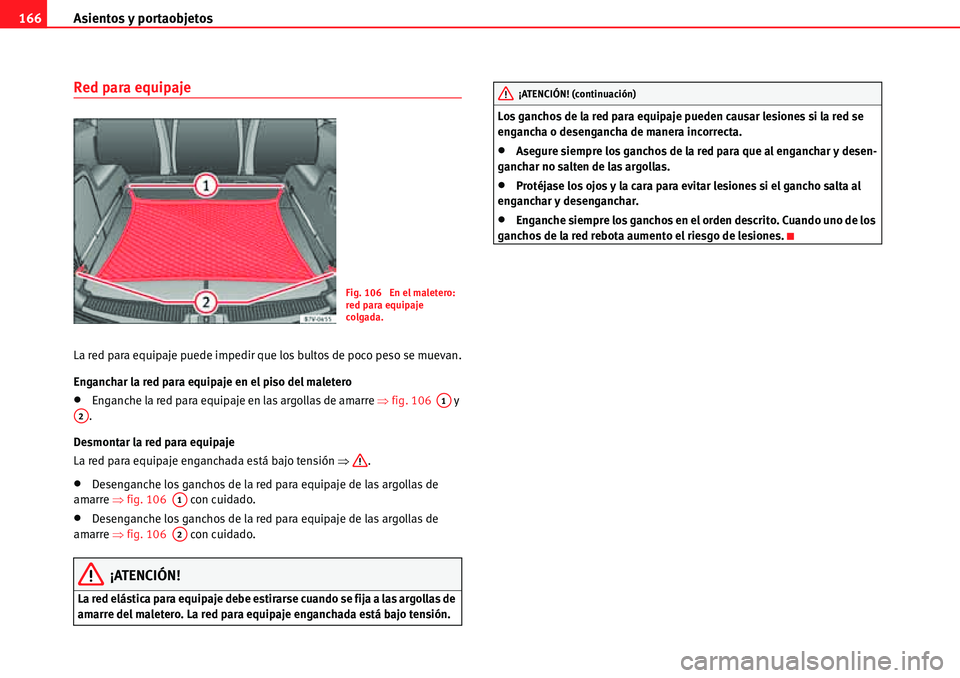

Asientos y portaobjetos 166
Red para equipaje
La red para equipaje puede impedir que los bultos de poco peso se muevan.
Enganchar la red para equipaje en el piso del maletero
xEnganche la red para equipaje en las argollas de amarre Ÿfig. 106 y
.
Desmontar la red para equipaje
La red para equipaje enganchada está bajo tensión Ÿ.
xDesenganche los ganchos de la red para equipaje de las argollas de
amarre Ÿfig. 106 con cuidado.
xDesenganche los ganchos de la red para equipaje de las argollas de
amarre Ÿfig. 106 con cuidado.
¡ATENCIÓN!
La red elástica para equipaje debe estirarse cuando se fija a las argollas de
amarre del maletero. La red para equipaje enganchada está bajo tensión. Los ganchos de la red para equipaje pueden causar lesiones si la red se
engancha o desengancha de manera incorrecta.
xAsegure siempre los ganchos de la red para que al enganchar y desen-
ganchar no salten de las argollas.
xProtéjase los ojos y la cara para evitar lesiones si el gancho salta al
enganchar y desenganchar.
xEnganche siempre los ganchos en el orden descrito. Cuando uno de los
ganchos de la red rebota aumento el riesgo de lesiones.
Fig. 106 En el maletero:
red para equipaje
colgada.
A1A2
A1
A2

Asientos y portaobjetos167
Seguridad ante todoInstrucciones de ManejoConsejos prácticosDatos Técnicos

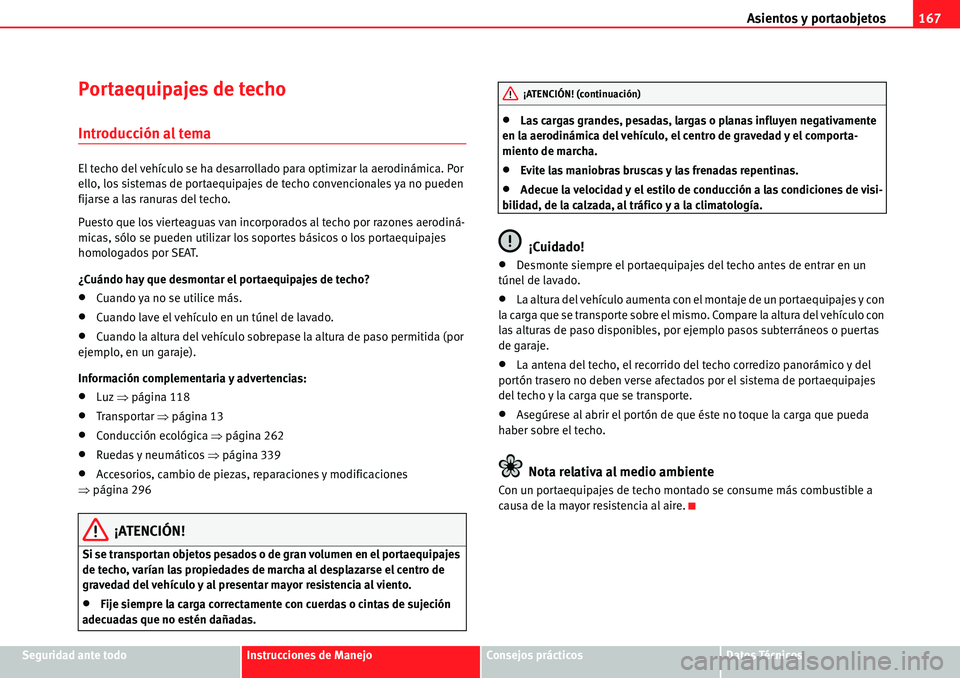

Portaequipajes de techo
Introducción al tema
El techo del vehículo se ha desarrollado para optimizar la aerodinámica. Por
ello, los sistemas de portaequipajes de techo convencionales ya no pueden
fijarse a las ranuras del techo.
Puesto que los vierteaguas van incorporados al techo por razones aerodiná-
micas, sólo se pueden utilizar los soportes básicos o los portaequipajes
homologados por SEAT.
¿Cuándo hay que desmontar el portaequipajes de techo?
xCuando ya no se utilice más.
xCuando lave el vehículo en un túnel de lavado.
xCuando la altura del vehículo sobrepase la altura de paso permitida (por
ejemplo, en un garaje).
Información complementaria y advertencias:
xLuz Ÿpágina 118
xTranspor tar Ÿpágina 13
xConducción ecológica Ÿpágina 262
xRuedas y neumáticos Ÿpágina 339
xAccesorios, cambio de piezas, reparaciones y modificaciones
Ÿpágina 296
¡ATENCIÓN!
Si se transportan objetos pesados o de gran volumen en el portaequipajes
de techo, varían las propiedades de marcha al desplazarse el centro de
gravedad del vehículo y al presentar mayor resistencia al viento.
xFije siempre la carga correctamente con cuerdas o cintas de sujeción
adecuadas que no estén dañadas.
xLas cargas grandes, pesadas, largas o planas influyen negativamente
en la aerodinámica del vehículo, el centro de gravedad y el comporta-
miento de marcha.
xEvite las maniobras bruscas y las frenadas repentinas.
xAdecue la velocidad y el estilo de conducción a las condiciones de visi-
bilidad, de la calzada, al tráfico y a la climatología.
¡Cuidado!
xDesmonte siempre el portaequipajes del techo antes de entrar en un
túnel de lavado.
xLa altura del vehículo aumenta con el montaje de un portaequipajes y con
la carga que se transporte sobre el mismo. Compare la altura del vehículo con
las alturas de paso disponibles, por ejemplo pasos subterráneos o puertas
de garaje.
xLa antena del techo, el recorrido del techo corredizo panorámico y del
portón trasero no deben verse afectados por el sistema de portaequipajes
del techo y la carga que se transporte.
xAsegúrese al abrir el portón de que éste no toque la carga que pueda
haber sobre el techo.
Nota relativa al medio ambiente
Con un portaequipajes de techo montado se consume más combustible a
causa de la mayor resistencia al aire.
¡ATENCIÓN! (continuación)

Asientos y portaobjetos 168

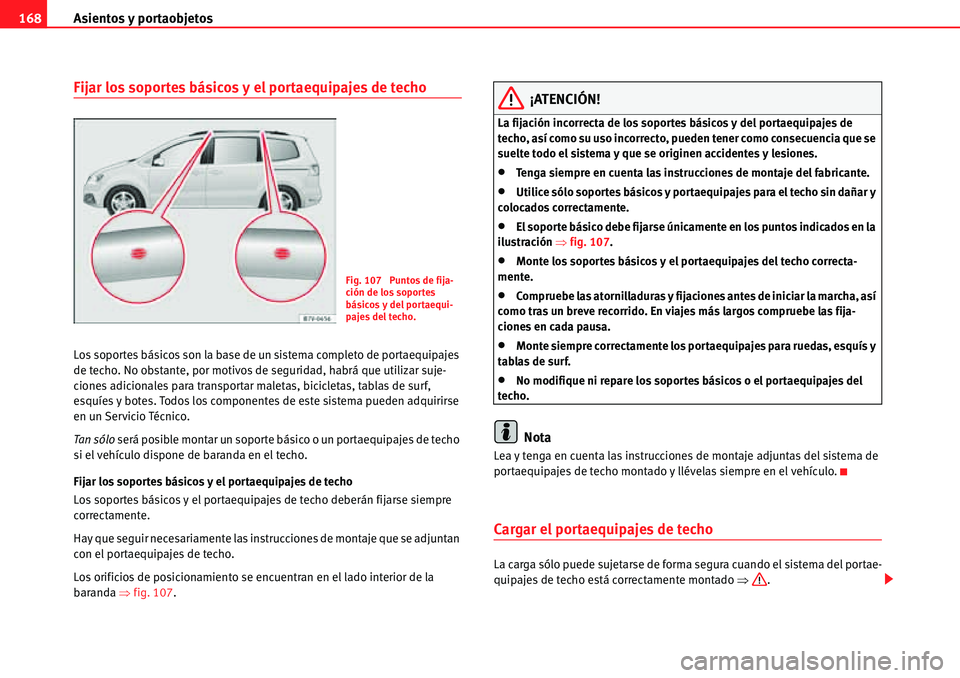

Fijar los soportes básicos y el portaequipajes de techo
Los soportes básicos son la base de un sistema completo de portaequipajes
de techo. No obstante, por motivos de seguridad, habrá que utilizar suje-
ciones adicionales para transportar maletas, bicicletas, tablas de surf,
esquíes y botes. Todos los componentes de este sistema pueden adquirirse
en un Servicio Técnico.
Ta n s ó l o será posible montar un soporte básico o un portaequipajes de techo
si el vehículo dispone de baranda en el techo.
Fijar los soportes básicos y el portaequipajes de techo
Los soportes básicos y el portaequipajes de techo deberán fijarse siempre
correctamente.
Hay que seguir necesariamente las instrucciones de montaje que se adjuntan
con el portaequipajes de techo.
Los orificios de posicionamiento se encuentran en el lado interior de la
baranda Ÿfig. 107.
¡ATENCIÓN!
La fijación incorrecta de los soportes básicos y del portaequipajes de
techo, así como su uso incorrecto, pueden tener como consecuencia que se
suelte todo el sistema y que se originen accidentes y lesiones.
xTenga siempre en cuenta las instrucciones de montaje del fabricante.
xUtilice sólo soportes básicos y portaequipajes para el techo sin dañar y
colocados correctamente.
xEl soporte básico debe fijarse únicamente en los puntos indicados en la
ilustración Ÿfig. 107.
xMonte los soportes básicos y el portaequipajes del techo correcta-
mente.
xCompruebe las atornilladuras y fijaciones antes de iniciar la marcha, así
como tras un breve recorrido. En viajes más largos compruebe las fija-
ciones en cada pausa.
xMonte siempre correctamente los portaequipajes para ruedas, esquís y
tablas de surf.
xNo modifique ni repare los soportes básicos o el portaequipajes del
techo.
Nota
Lea y tenga en cuenta las instrucciones de montaje adjuntas del sistema de
portaequipajes de techo montado y llévelas siempre en el vehículo.
Cargar el portaequipajes de techo
La carga sólo puede sujetarse de forma segura cuando el sistema del portae-
quipajes de techo está correctamente montado Ÿ.
Fig. 107 Puntos de fija-
ción de los soportes
básicos y del portaequi-
pajes del techo.

Asientos y portaobjetos169

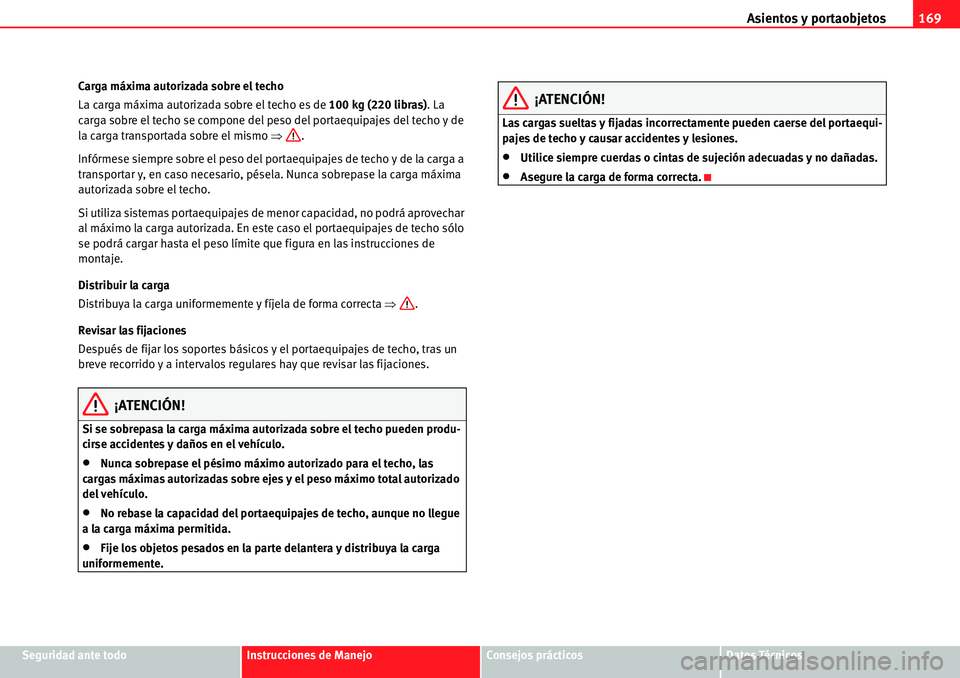

Seguridad ante todoInstrucciones de ManejoConsejos prácticosDatos Técnicos Carga máxima autorizada sobre el techo
La carga máxima autorizada sobre el techo es de 100 kg (220 libras). La
carga sobre el techo se compone del peso del portaequipajes del techo y de
la carga transportada sobre el mismo Ÿ.
Infórmese siempre sobre el peso del portaequipajes de techo y de la carga a
transportar y, en caso necesario, pésela. Nunca sobrepase la carga máxima
autorizada sobre el techo.
Si utiliza sistemas portaequipajes de menor capacidad, no podrá aprovechar
al máximo la carga autorizada. En este caso el portaequipajes de techo sólo
se podrá cargar hasta el peso límite que figura en las instrucciones de
montaje.
Distribuir la carga
Distribuya la carga uniformemente y fíjela de forma correcta Ÿ.
Revisar las fijaciones
Después de fijar los soportes básicos y el portaequipajes de techo, tras un
breve recorrido y a intervalos regulares hay que revisar las fijaciones.
¡ATENCIÓN!
Si se sobrepasa la carga máxima autorizada sobre el techo pueden produ-
cirse accidentes y daños en el vehículo.
xNunca sobrepase el pésimo máximo autorizado para el techo, las
cargas máximas autorizadas sobre ejes y el peso máximo total autorizado
del vehículo.
xNo rebase la capacidad del portaequipajes de techo, aunque no llegue
a la carga máxima permitida.
xFije los objetos pesados en la parte delantera y distribuya la carga
uniformemente.
¡ATENCIÓN!
Las cargas sueltas y fijadas incorrectamente pueden caerse del portaequi-
pajes de techo y causar accidentes y lesiones.
xUtilice siempre cuerdas o cintas de sujeción adecuadas y no dañadas.
xAsegure la carga de forma correcta.
