Seat Alhambra 2013 Betriebsanleitung (in German)

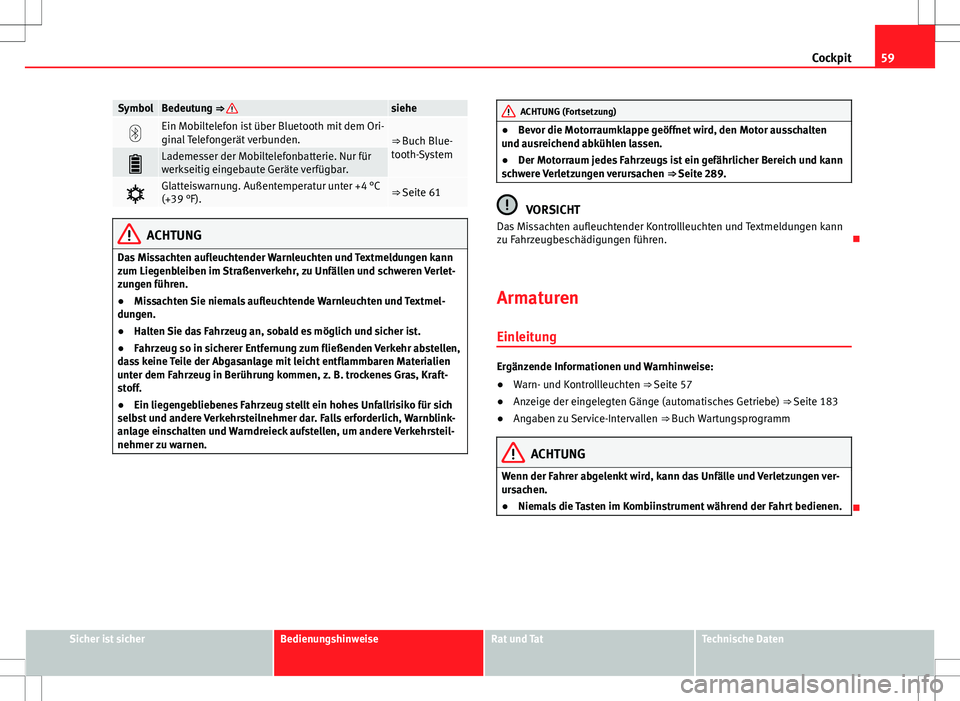

59
Cockpit
SymbolBedeutung ⇒ siehe
Ein Mobiltelefon ist über Bluetooth mit dem Ori-
ginal Telefongerät verbunden.⇒ Buch Blue-
tooth-System
Lademesser der Mobiltelefonbatterie. Nur für
werkseitig eingebaute Geräte verfügbar.
Glatteiswarnung. Außentemperatur unter +4 °C
(+39 °F).⇒ Seite 61
ACHTUNG
Das Missachten aufleuchtender Warnleuchten und Textmeldungen kann
zum Liegenbleiben im Straßenverkehr, zu Unfällen und schweren Verlet-
zungen führen.
● Missachten Sie niemals aufleuchtende Warnleuchten und Textmel-
dungen.
● Halten Sie das Fahrzeug an, sobald es möglich und sicher ist.
● Fahrzeug so in sicherer Entfernung zum fließenden Verkehr abstellen,
dass keine Teile der Abgasanlage mit leicht entflammbaren Materialien
unter dem Fahrzeug in Berührung kommen, z. B. trockenes Gras, Kraft-
stoff.
● Ein liegengebliebenes Fahrzeug stellt ein hohes Unfallrisiko für sich
selbst und andere Verkehrsteilnehmer dar. Falls erforderlich, Warnblink-
anlage einschalten und Warndreieck aufstellen, um andere Verkehrsteil-
nehmer zu warnen.
ACHTUNG (Fortsetzung)
● Bevor die Motorraumklappe geöffnet wird, den Motor ausschalten
und ausreichend abkühlen lassen.
● Der Motorraum jedes Fahrzeugs ist ein gefährlicher Bereich und kann
schwere Verletzungen verursachen ⇒ Seite 289.
VORSICHT
Das Missachten aufleuchtender Kontrollleuchten und Textmeldungen kann
zu Fahrzeugbeschädigungen führen. 
Armaturen Einleitung
Ergänzende Informationen und Warnhinweise:
● Warn- und Kontrollleuchten ⇒ Seite 57
● Anzeige der eingelegten Gänge (automatisches Getriebe) ⇒ Seite 183
● Angaben zu Service-Intervallen ⇒ Buch Wartungsprogramm
ACHTUNG
Wenn der Fahrer abgelenkt wird, kann das Unfälle und Verletzungen ver-
ursachen.
● Niemals die Tasten im Kombiinstrument während der Fahrt bedienen.

Sicher ist sicherBedienungshinweiseRat und TatTechnische Daten

60Cockpit

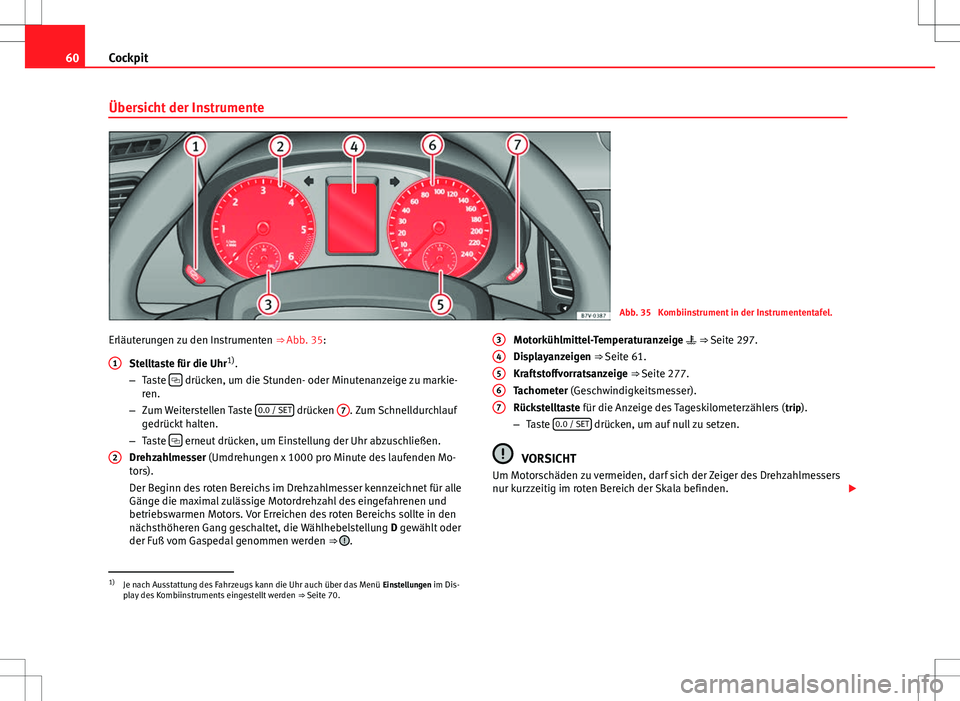

Übersicht der Instrumente
Abb. 35 Kombiinstrument in der Instrumententafel.
Erläuterungen zu den Instrumenten ⇒ Abb. 35:
Stelltaste für die Uhr 1)
.
– Taste 
drücken, um die Stunden- oder Minutenanzeige zu markie-
ren.
– Zum Weiterstellen Taste 0.0 / SET
drücken
7. Zum Schnelldurchlauf
gedrückt halten.
– Taste 
erneut drücken, um Einstellung der Uhr abzuschließen.
Drehzahlmesser (Umdrehungen x 1000 pro Minute des laufenden Mo-
tors).
Der Beginn des roten Bereichs im Drehzahlmesser kennzeichnet für alle
Gänge die maximal zulässige Motordrehzahl des eingefahrenen und
betriebswarmen Motors. Vor Erreichen des roten Bereichs sollte in den
nächsthöheren Gang geschaltet, die Wählhebelstellung D gewählt oder
der Fuß vom Gaspedal genommen werden ⇒ 
.
1
2
Motorkühlmittel-Temperaturanzeige  ⇒ Seite 297.
Displayanzeigen ⇒ Seite 61.
Kraftstoffvorratsanzeige ⇒ Seite 277.
Tachometer (Geschwindigkeitsmesser).
Rückstelltaste für die Anzeige des Tageskilometerzählers (
trip).
– Taste 0.0 / SET
drücken, um auf null zu setzen.
VORSICHT
Um Motorschäden zu vermeiden, darf sich der Zeiger des Drehzahlmessers
nur kurzzeitig im roten Bereich der Skala befinden. 
3
4567
1)
Je nach Ausstattung des Fahrzeugs kann die Uhr auch über das Menü Einstellungen im Dis-
play des Kombiinstruments eingestellt werden ⇒ Seite 70.

61
Cockpit

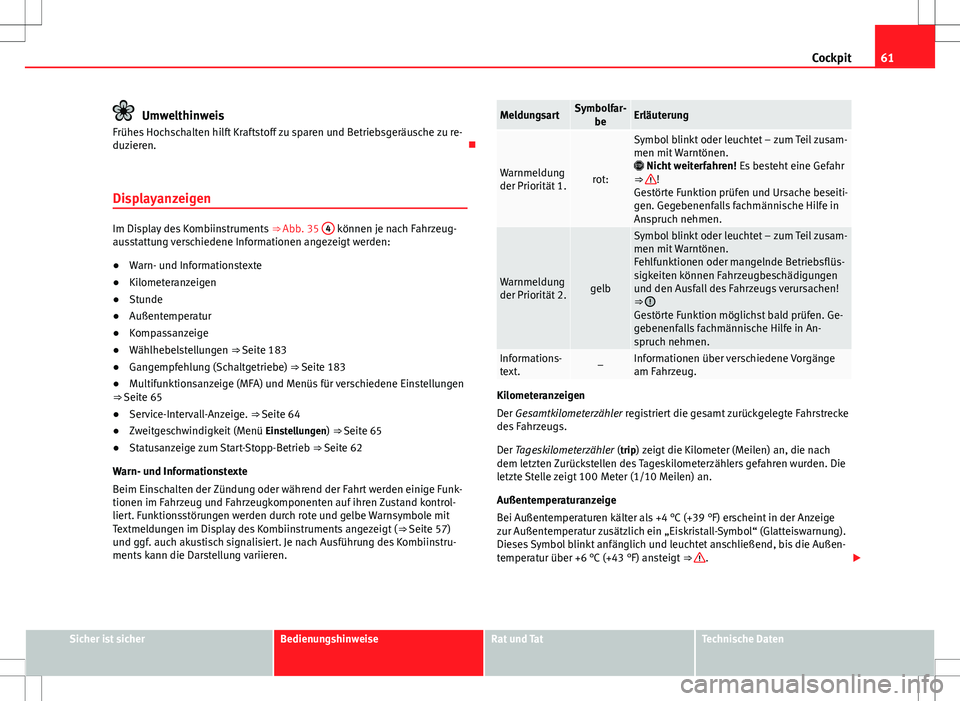

Umwelthinweis
Frühes Hochschalten hilft Kraftstoff zu sparen und Betriebsgeräusche zu re-
duzieren. 
Displayanzeigen
Im Display des Kombiinstruments ⇒ Abb. 35 4 können je nach Fahrzeug-
ausstattung verschiedene Informationen angezeigt werden:
● Warn- und Informationstexte
● Kilometeranzeigen
● Stunde
● Außentemperatur
● Kompassanzeige
● Wählhebelstellungen ⇒ Seite 183
● Gangempfehlung (Schaltgetriebe) ⇒ Seite 183
● Multifunktionsanzeige (MFA) und Menüs für verschiedene Einstellungen
⇒ Seite 65
● Service-Intervall-Anzeige. ⇒ Seite 64
● Zweitgeschwindigkeit (Menü Einstellungen) ⇒ Seite 65
● Statusanzeige zum Start-Stopp-Betrieb ⇒ Seite 62
Warn- und Informationstexte
Beim Einschalten der Zündung oder während der Fahrt werden einige Funk-
tionen im Fahrzeug und Fahrzeugkomponenten auf ihren Zustand kontrol-
liert. Funktionsstörungen werden durch rote und gelbe Warnsymbole mit
Textmeldungen im Display des Kombiinstruments angezeigt ( ⇒ Seite 57)
und ggf. auch akustisch signalisiert. Je nach Ausführung des Kombiinstru-
ments kann die Darstellung variieren.
MeldungsartSymbolfar- beErläuterung
Warnmeldung
der Priorität 1.rot:
Symbol blinkt oder leuchtet – zum Teil zusam-
men mit Warntönen.
 Nicht weiterfahren! Es besteht eine Gefahr
⇒ 
!
Gestörte Funktion prüfen und Ursache beseiti-
gen. Gegebenenfalls fachmännische Hilfe in
Anspruch nehmen.
Warnmeldung
der Priorität 2.gelb
Symbol blinkt oder leuchtet – zum Teil zusam-
men mit Warntönen.
Fehlfunktionen oder mangelnde Betriebsflüs-
sigkeiten können Fahrzeugbeschädigungen
und den Ausfall des Fahrzeugs verursachen!
⇒ 
Gestörte Funktion möglichst bald prüfen. Ge-
gebenenfalls fachmännische Hilfe in An-
spruch nehmen.
Informations-
text.–Informationen über verschiedene Vorgänge
am Fahrzeug.
Kilometeranzeigen
Der Gesamtkilometerzähler registriert die gesamt zurückgelegte Fahrstrecke
des Fahrzeugs.
Der Tageskilometerzähler (trip) zeigt die Kilometer (Meilen) an, die nach dem letzten Zurückstellen des Tageskilometerzählers gefahren wurden. Die
letzte Stelle zeigt 100 Meter (1/10 Meilen) an.
Außentemperaturanzeige
Bei Außentemperaturen kälter als +4 °C (+39 °F) erscheint in der Anzeige
zur Außentemperatur zusätzlich ein „Eiskristall-Symbol“ (Glatteiswarnung).
Dieses Symbol blinkt anfänglich und leuchtet anschließend, bis die Außen-
temperatur über +6 °C (+43 °F) ansteigt ⇒ 
.
Sicher ist sicherBedienungshinweiseRat und TatTechnische Daten

62Cockpit

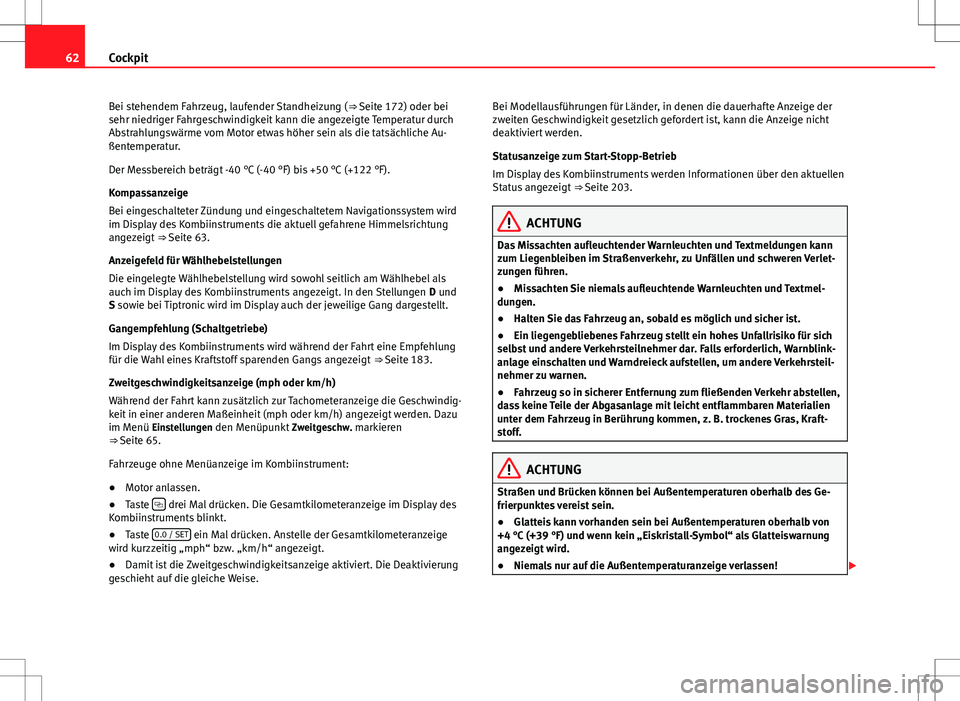

Bei stehendem Fahrzeug, laufender Standheizung ( ⇒ Seite 172) oder bei
sehr niedriger Fahrgeschwindigkeit kann die angezeigte Temperatur durch
Abstrahlungswärme vom Motor etwas höher sein als die tatsächliche Au-
ßentemperatur.
Der Messbereich beträgt -40 °C (-40 °F) bis +50 °C (+122 °F).
Kompassanzeige
Bei eingeschalteter Zündung und eingeschaltetem Navigationssystem wird
im Display des Kombiinstruments die aktuell gefahrene Himmelsrichtung
angezeigt ⇒ Seite 63.
Anzeigefeld für Wählhebelstellungen
Die eingelegte Wählhebelstellung wird sowohl seitlich am Wählhebel als
auch im Display des Kombiinstruments angezeigt. In den Stellungen D und
S sowie bei Tiptronic wird im Display auch der jeweilige Gang dargestellt.
Gangempfehlung (Schaltgetriebe)
Im Display des Kombiinstruments wird während der Fahrt eine Empfehlung
für die Wahl eines Kraftstoff sparenden Gangs angezeigt ⇒ Seite 183.
Zweitgeschwindigkeitsanzeige (mph oder km/h)
Während der Fahrt kann zusätzlich zur Tachometeranzeige die Geschwindig-
keit in einer anderen Maßeinheit (mph oder km/h) angezeigt werden. Dazu
im Menü Einstellungen den Menüpunkt Zweitgeschw. markieren
⇒  Seite 65.
Fahrzeuge ohne Menüanzeige im Kombiinstrument:
● Motor anlassen.
● Taste 
drei Mal drücken. Die Gesamtkilometeranzeige im Display des
Kombiinstruments blinkt.
● Taste 0.0 / SET
ein Mal drücken. Anstelle der Gesamtkilometeranzeige
wird kurzzeitig „mph“ bzw. „km/h“ angezeigt.
● Damit ist die Zweitgeschwindigkeitsanzeige aktiviert. Die Deaktivierung
geschieht auf die gleiche Weise. Bei Modellausführungen für Länder, in denen die dauerhafte Anzeige der
zweiten Geschwindigkeit gesetzlich gefordert ist, kann die Anzeige nicht
deaktiviert werden.
Statusanzeige zum Start-Stopp-Betrieb
Im Display des Kombiinstruments werden Informationen über den aktuellen
Status angezeigt
⇒ Seite 203.
ACHTUNG
Das Missachten aufleuchtender Warnleuchten und Textmeldungen kann
zum Liegenbleiben im Straßenverkehr, zu Unfällen und schweren Verlet-
zungen führen.
● Missachten Sie niemals aufleuchtende Warnleuchten und Textmel-
dungen.
● Halten Sie das Fahrzeug an, sobald es möglich und sicher ist.
● Ein liegengebliebenes Fahrzeug stellt ein hohes Unfallrisiko für sich
selbst und andere Verkehrsteilnehmer dar. Falls erforderlich, Warnblink-
anlage einschalten und Warndreieck aufstellen, um andere Verkehrsteil-
nehmer zu warnen.
● Fahrzeug so in sicherer Entfernung zum fließenden Verkehr abstellen,
dass keine Teile der Abgasanlage mit leicht entflammbaren Materialien
unter dem Fahrzeug in Berührung kommen, z. B. trockenes Gras, Kraft-
stoff.
ACHTUNG
Straßen und Brücken können bei Außentemperaturen oberhalb des Ge-
frierpunktes vereist sein.
● Glatteis kann vorhanden sein bei Außentemperaturen oberhalb von
+4 °C (+39 °F) und wenn kein „Eiskristall-Symbol“ als Glatteiswarnung
angezeigt wird.
● Niemals nur auf die Außentemperaturanzeige verlassen! 

63
Cockpit
VORSICHT
Das Missachten aufleuchtender Kontrollleuchten und Textmeldungen kann
zu Fahrzeugbeschädigungen führen.
Hinweis
● Es gibt verschiedene Kombiinstrumente, daher können die Ausführun-
gen und Anzeigen der Displays variieren. Beim Display ohne Anzeige von
Warn- oder Informationstexten werden Störungen ausschließlich über Kon-
trollleuchten angezeigt.
● Wenn mehrere Warnmeldungen vorliegen, erscheinen die Symbole hin-
tereinander für einige Sekunden. Die Symbole erscheinen so lange, bis die
Ursache beseitigt ist. Kompass*

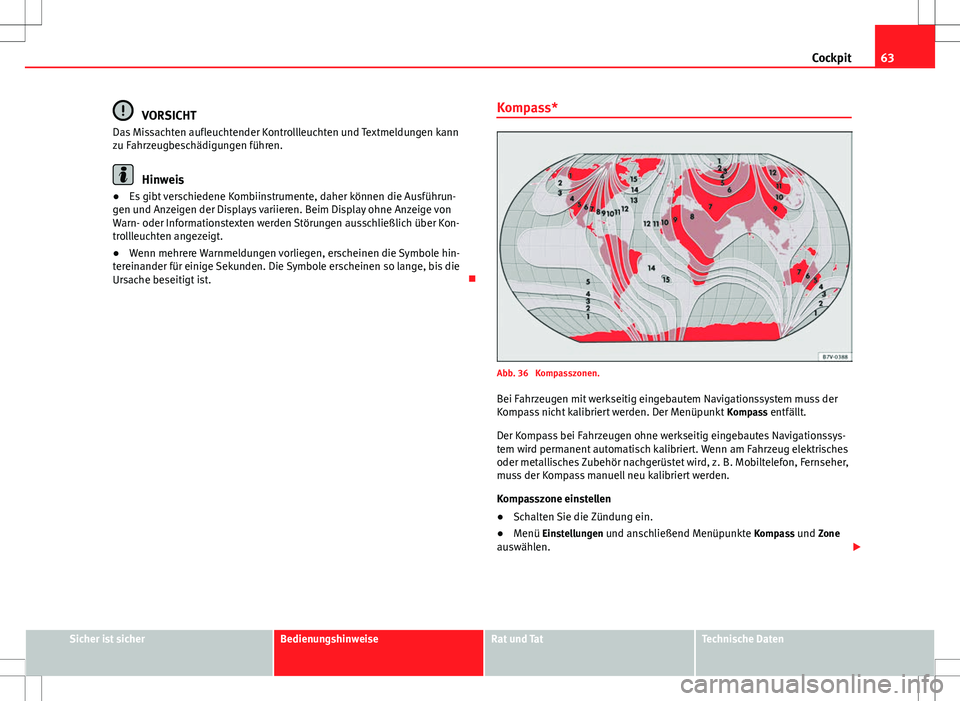

Abb. 36 Kompasszonen.
Bei Fahrzeugen mit werkseitig eingebautem Navigationssystem muss der
Kompass nicht kalibriert werden. Der Menüpunkt Kompass entfällt.
Der Kompass bei Fahrzeugen ohne werkseitig eingebautes Navigationssys-
tem wird permanent automatisch kalibriert. Wenn am Fahrzeug elektrisches
oder metallisches Zubehör nachgerüstet wird, z. B. Mobiltelefon, Fernseher,
muss der Kompass manuell neu kalibriert werden.
Kompasszone einstellen
● Schalten Sie die Zündung ein.
● Menü Einstellungen und anschließend Menüpunkte Kompass und Zone
auswählen. 
Sicher ist sicherBedienungshinweiseRat und TatTechnische Daten

64Cockpit

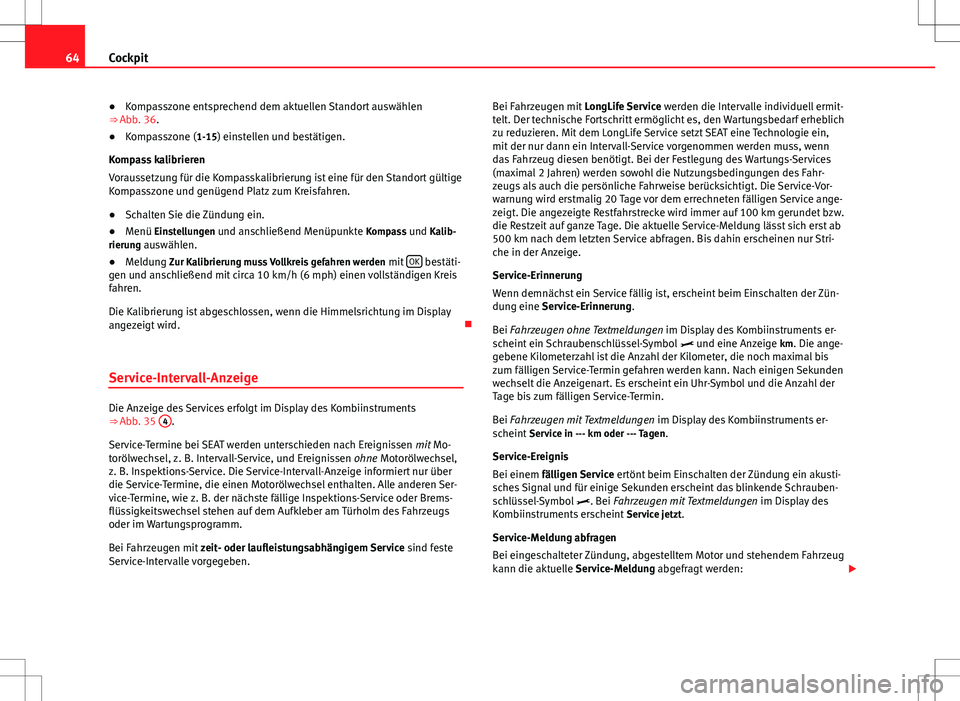

● Kompasszone entsprechend dem aktuellen Standort auswählen
⇒  Abb. 36.
● Kompasszone (1-15) einstellen und bestätigen.
Kompass kalibrieren
Voraussetzung für die Kompasskalibrierung ist eine für den Standort gültige
Kompasszone und genügend Platz zum Kreisfahren.
● Schalten Sie die Zündung ein.
● Menü Einstellungen und anschließend Menüpunkte Kompass und Kalib-
rierung auswählen.
● Meldung Zur Kalibrierung muss Vollkreis gefahren werden mit OK
bestäti-
gen und anschließend mit circa 10 km/h (6 mph) einen vollständigen Kreis
fahren.
Die Kalibrierung ist abgeschlossen, wenn die Himmelsrichtung im Display
angezeigt wird. 
Service-Intervall-Anzeige
Die Anzeige des Services erfolgt im Display des Kombiinstruments
⇒ Abb. 35 4.
Service-Termine bei SEAT werden unterschieden nach Ereignissen mit Mo-
torölwechsel, z. B. Intervall-Service, und Ereignissen ohne Motorölwechsel,
z. B. Inspektions-Service. Die Service-Intervall-Anzeige informiert nur über
die Service-Termine, die einen Motorölwechsel enthalten. Alle anderen Ser-
vice-Termine, wie z. B. der nächste fällige Inspektions-Service oder Brems-
flüssigkeitswechsel stehen auf dem Aufkleber am Türholm des Fahrzeugs
oder im Wartungsprogramm.
Bei Fahrzeugen mit zeit- oder laufleistungsabhängigem Service sind feste
Service-Intervalle vorgegeben. Bei Fahrzeugen mit
LongLife Service werden die Intervalle individuell ermit-
telt. Der technische Fortschritt ermöglicht es, den Wartungsbedarf erheblich
zu reduzieren. Mit dem LongLife Service setzt SEAT eine Technologie ein,
mit der nur dann ein Intervall-Service vorgenommen werden muss, wenn
das Fahrzeug diesen benötigt. Bei der Festlegung des Wartungs-Services
(maximal 2 Jahren) werden sowohl die Nutzungsbedingungen des Fahr-
zeugs als auch die persönliche Fahrweise berücksichtigt. Die Service-Vor-
warnung wird erstmalig 20 Tage vor dem errechneten fälligen Service ange-
zeigt. Die angezeigte Restfahrstrecke wird immer auf 100 km gerundet bzw.
die Restzeit auf ganze Tage. Die aktuelle Service-Meldung lässt sich erst ab
500 km nach dem letzten Service abfragen. Bis dahin erscheinen nur Stri-
che in der Anzeige.
Service-Erinnerung
Wenn demnächst ein Service fällig ist, erscheint beim Einschalten der Zün-
dung eine Service-Erinnerung.
Bei Fahrzeugen ohne Textmeldungen im Display des Kombiinstruments er-
scheint ein Schraubenschlüssel-Symbol  und eine Anzeige km. Die ange- gebene Kilometerzahl ist die Anzahl der Kilometer, die noch maximal bis
zum fälligen Service-Termin gefahren werden kann. Nach einigen Sekunden
wechselt die Anzeigenart. Es erscheint ein Uhr-Symbol und die Anzahl der
Tage bis zum fälligen Service-Termin.
Bei Fahrzeugen mit Textmeldungen im Display des Kombiinstruments er-
scheint Service in --- km oder --- Tagen.
Service-Ereignis
Bei einem fälligen Service ertönt beim Einschalten der Zündung ein akusti-
sches Signal und für einige Sekunden erscheint das blinkende Schrauben-
schlüssel-Symbol  . Bei Fahrzeugen mit Textmeldungen im Display des
Kombiinstruments erscheint Service jetzt.
Service-Meldung abfragen
Bei eingeschalteter Zündung, abgestelltem Motor und stehendem Fahrzeug
kann die aktuelle Service-Meldung abgefragt werden: 

65
Cockpit

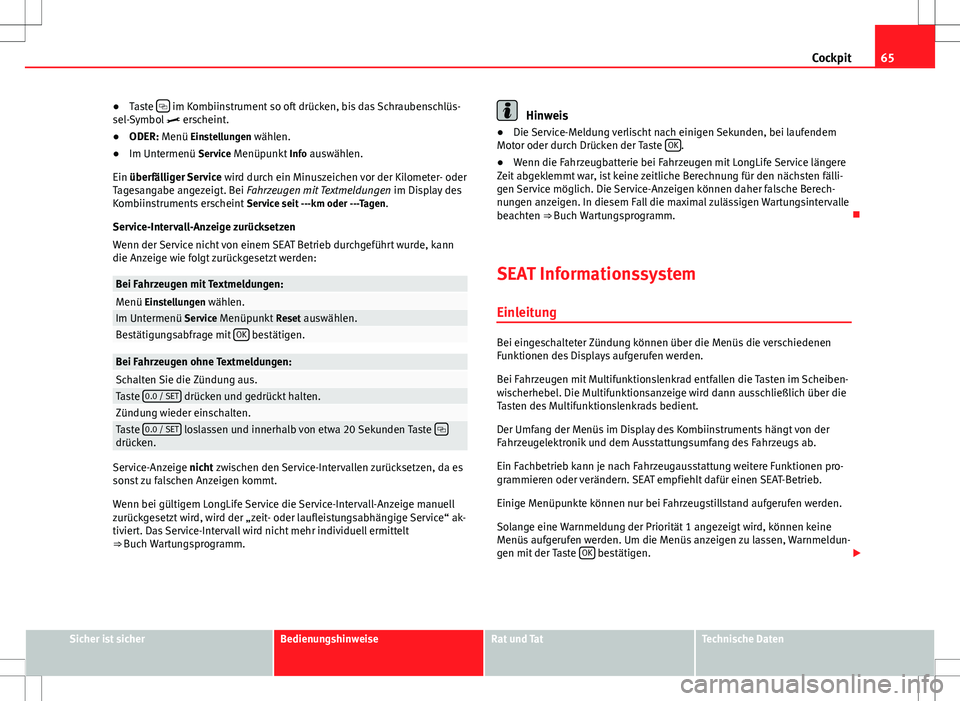

● Taste 
im Kombiinstrument so oft drücken, bis das Schraubenschlüs-
sel-Symbol  erscheint.
● ODER: Menü Einstellungen wählen.
● Im Untermenü Service Menüpunkt Info auswählen.
Ein überfälliger Service wird durch ein Minuszeichen vor der Kilometer- oder
Tagesangabe angezeigt. Bei Fahrzeugen mit Textmeldungen im Display des
Kombiinstruments erscheint Service seit ---km oder ---Tagen .
Service-Intervall-Anzeige zurücksetzen
Wenn der Service nicht von einem SEAT Betrieb durchgeführt wurde, kann
die Anzeige wie folgt zurückgesetzt werden:
Bei Fahrzeugen mit Textmeldungen:Menü Einstellungen wählen.Im Untermenü Service Menüpunkt Reset auswählen.Bestätigungsabfrage mit OK bestätigen.
Bei Fahrzeugen ohne Textmeldungen:Schalten Sie die Zündung aus.Taste 0.0 / SET drücken und gedrückt halten.Zündung wieder einschalten.Taste 0.0 / SET loslassen und innerhalb von etwa 20 Sekunden Taste drücken.
Service-Anzeige nicht zwischen den Service-Intervallen zurücksetzen, da es
sonst zu falschen Anzeigen kommt.
Wenn bei gültigem LongLife Service die Service-Intervall-Anzeige manuell
zurückgesetzt wird, wird der „zeit- oder laufleistungsabhängige Service“ ak-
tiviert. Das Service-Intervall wird nicht mehr individuell ermittelt
⇒ Buch Wartungsprogramm.
Hinweis
● Die Service-Meldung verlischt nach einigen Sekunden, bei laufendem
Motor oder durch Drücken der Taste OK
.
● Wenn die Fahrzeugbatterie bei Fahrzeugen mit LongLife Service längere
Zeit abgeklemmt war, ist keine zeitliche Berechnung für den nächsten fälli-
gen Service möglich. Die Service-Anzeigen können daher falsche Berech-
nungen anzeigen. In diesem Fall die maximal zulässigen Wartungsintervalle
beachten ⇒ Buch Wartungsprogramm. 
SEAT Informationssystem Einleitung
Bei eingeschalteter Zündung können über die Menüs die verschiedenen
Funktionen des Displays aufgerufen werden.
Bei Fahrzeugen mit Multifunktionslenkrad entfallen die Tasten im Scheiben-
wischerhebel. Die Multifunktionsanzeige wird dann ausschließlich über die
Tasten des Multifunktionslenkrads bedient.
Der Umfang der Menüs im Display des Kombiinstruments hängt von der
Fahrzeugelektronik und dem Ausstattungsumfang des Fahrzeugs ab.
Ein Fachbetrieb kann je nach Fahrzeugausstattung weitere Funktionen pro-
grammieren oder verändern. SEAT empfiehlt dafür einen SEAT-Betrieb.
Einige Menüpunkte können nur bei Fahrzeugstillstand aufgerufen werden.
Solange eine Warnmeldung der Priorität 1 angezeigt wird, können keine
Menüs aufgerufen werden. Um die Menüs anzeigen zu lassen, Warnmeldun-
gen mit der Taste OK
bestätigen.

Sicher ist sicherBedienungshinweiseRat und TatTechnische Daten

66Cockpit

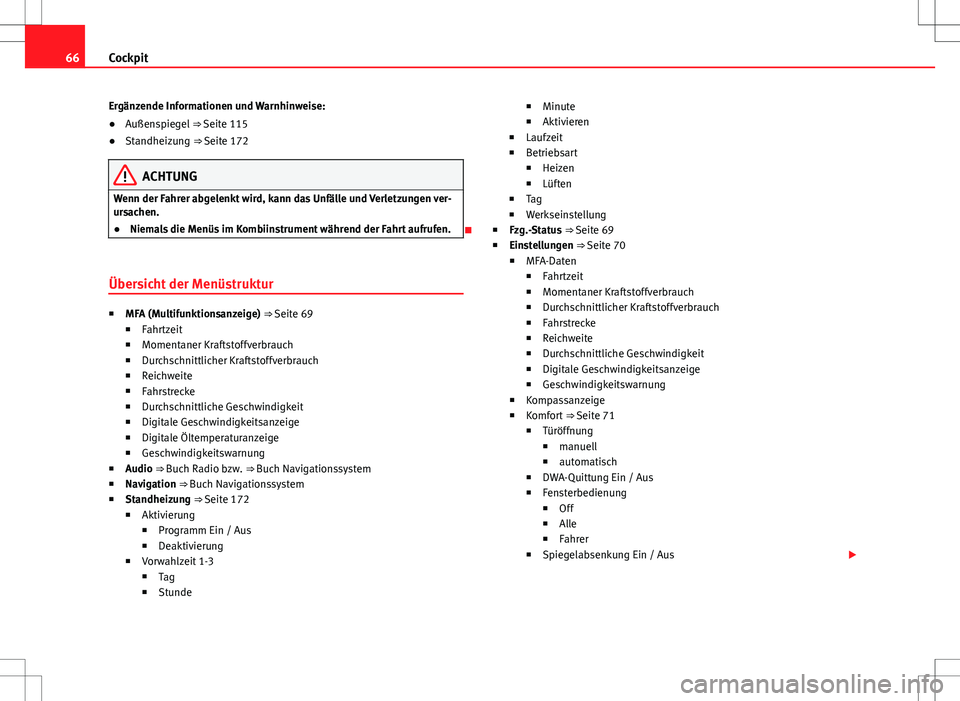

Ergänzende Informationen und Warnhinweise:
● Außenspiegel ⇒ Seite 115
● Standheizung ⇒ Seite 172
ACHTUNG
Wenn der Fahrer abgelenkt wird, kann das Unfälle und Verletzungen ver-
ursachen.
● Niemals die Menüs im Kombiinstrument während der Fahrt aufrufen.

Übersicht der Menüstruktur
■ MFA (Multifunktionsanzeige) ⇒ Seite 69
■Fahrtzeit
■ Momentaner Kraftstoffverbrauch
■ Durchschnittlicher Kraftstoffverbrauch
■ Reichweite
■ Fahrstrecke
■ Durchschnittliche Geschwindigkeit
■ Digitale Geschwindigkeitsanzeige
■ Digitale Öltemperaturanzeige
■ Geschwindigkeitswarnung
■ Audio ⇒ Buch Radio bzw. ⇒ Buch Navigationssystem
■ Navigation ⇒ Buch Navigationssystem
■ Standheizung ⇒ Seite 172
■ Aktivierung
■ Programm Ein / Aus
■ Deaktivierung
■ Vorwahlzeit 1-3
■ Tag
■ Stunde ■
Minute
■ Aktivieren
■ Laufzeit
■ Betriebsart
■ Heizen
■ Lüften
■ Tag
■ Werkseinstellung
■ Fzg.-Status ⇒ Seite 69
■ Einstellungen ⇒ Seite 70
■ MFA-Daten
■ Fahrtzeit
■ Momentaner Kraftstoffverbrauch
■ Durchschnittlicher Kraftstoffverbrauch
■ Fahrstrecke
■ Reichweite
■ Durchschnittliche Geschwindigkeit
■ Digitale Geschwindigkeitsanzeige
■ Geschwindigkeitswarnung
■ Kompassanzeige
■ Komfort ⇒ Seite 71
■ Türöffnung
■ manuell
■ automatisch
■ DWA-Quittung Ein / Aus
■ Fensterbedienung
■Off
■ Alle
■ Fahrer
■ Spiegelabsenkung Ein / Aus 

67
Cockpit
■ Spiegelverstellung
■ Synchron
■ Einzeln
■ Werkseinstellung
■ Licht & Sicht ⇒ Seite 72
■ Coming home
■ Leaving home
■ Fussraumlicht
■ Komfortblinken Ein / Aus
■ Werkseinstellung
■ Reiselicht Ein/Aus
■ Stunde
■ Winterreifen
■ Einstellungen: Sprache
■ Stück
■ Zweitgeschwindigkeit Ein / Aus
■ Autohold
■ Service
■ Info
■ Reset
■ Werkseinstellung 
Sicher ist sicherBedienungshinweiseRat und TatTechnische Daten

68Cockpit

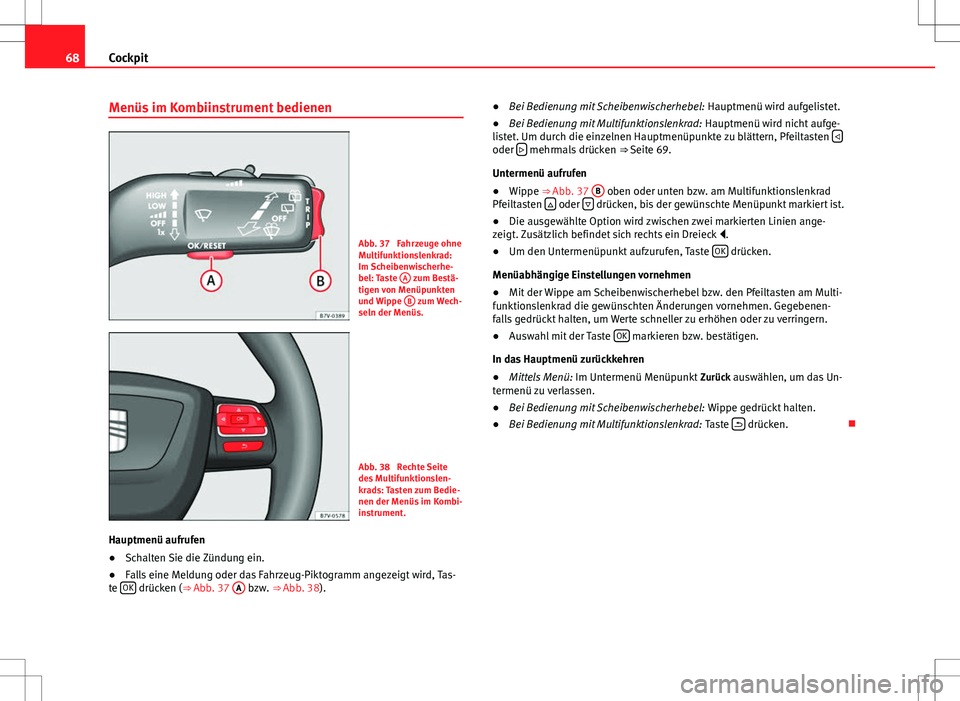

Menüs im Kombiinstrument bedienen
Abb. 37 Fahrzeuge ohne
Multifunktionslenkrad:
Im Scheibenwischerhe-
bel: Taste A
zum Bestä-
tigen von Menüpunkten
und Wippe B
zum Wech-
seln der Menüs.
Abb. 38 Rechte Seite
des Multifunktionslen-
krads: Tasten zum Bedie-
nen der Menüs im Kombi-
instrument.
Hauptmenü aufrufen
● Schalten Sie die Zündung ein.
● Falls eine Meldung oder das Fahrzeug-Piktogramm angezeigt wird, Tas-
te OK
drücken (⇒ Abb. 37
A bzw. ⇒ Abb. 38). ●
Bei Bedienung mit Scheibenwischerhebel: Hauptmenü wird aufgelistet.
● Bei Bedienung mit Multifunktionslenkrad: Hauptmenü wird nicht aufge-
listet. Um durch die einzelnen Hauptmenüpunkte zu blättern, Pfeiltasten 
oder  mehrmals drücken
⇒ Seite 69.
Untermenü aufrufen
● Wippe ⇒ Abb. 37 B
oben oder unten bzw. am Multifunktionslenkrad
Pfeiltasten  oder  drücken, bis der gewünschte Menüpunkt markiert ist.
● Die ausgewählte Option wird zwischen zwei markierten Linien ange-
zeigt. Zusätzlich befindet sich rechts ein Dreieck .
● Um den Untermenüpunkt aufzurufen, Taste OK
drücken.
Menüabhängige Einstellungen vornehmen
● Mit der Wippe am Scheibenwischerhebel bzw. den Pfeiltasten am Multi-
funktionslenkrad die gewünschten Änderungen vornehmen. Gegebenen-
falls gedrückt halten, um Werte schneller zu erhöhen oder zu verringern.
● Auswahl mit der Taste OK
markieren bzw. bestätigen.
In das Hauptmenü zurückkehren
● Mittels Menü: Im Untermenü Menüpunkt Zurück auswählen, um das Un-
termenü zu verlassen.
● Bei Bedienung mit Scheibenwischerhebel: Wippe gedrückt halten.
● Bei Bedienung mit Multifunktionslenkrad: Taste 
drücken. 
