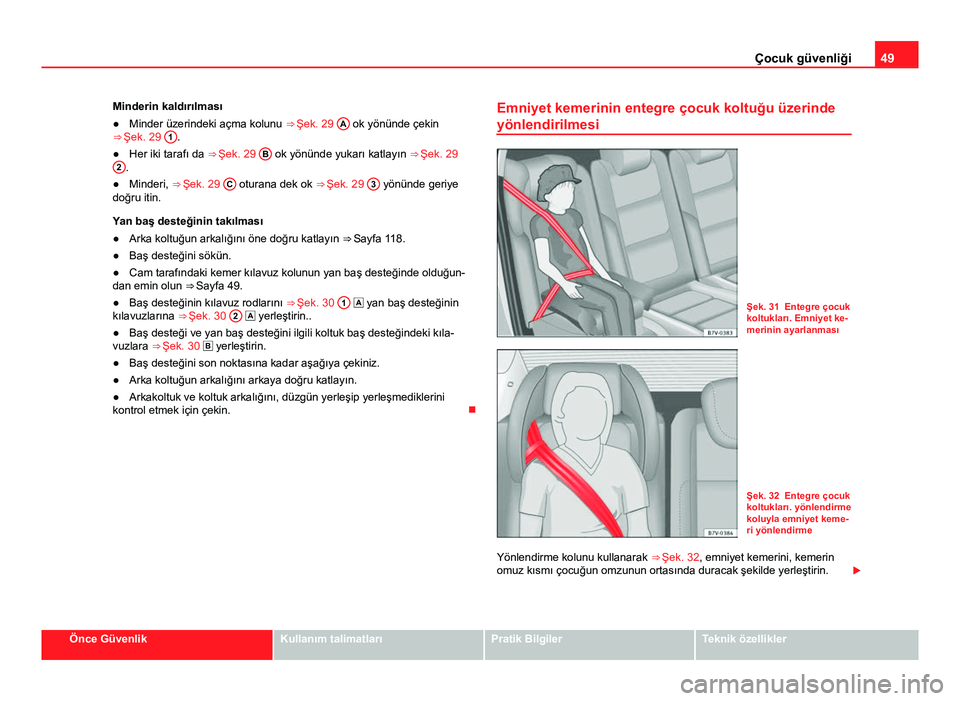

49
Çocuk güvenliği
Minderin kaldırılması
● Minder üzerindeki açma kolunu ⇒ Şek. 29 A
ok yönünde çekin
⇒ Şek. 29 1.
● Her iki tarafı da ⇒ Şek. 29 B ok yönünde yukarı katlayın
⇒ Şek. 29
2.
● Minderi, ⇒  Şek. 29 C oturana dek ok
⇒ Şek. 29 3 yönünde geriye
doğru itin.
Yan baş desteğinin takılması
● Arka koltuğun arkalığını öne doğru katlayın ⇒ Sayfa 118.
● Baş desteğini sökün.
● Cam tarafındaki kemer kılavuz kolunun yan baş desteğinde olduğun-
dan emin olun ⇒ Sayfa 49.
● Baş desteğinin kılavuz rodlarını ⇒ Şek. 30 1
 yan baş desteğinin
kılavuzlarına ⇒ Şek. 30 2
 yerleştirin..
● Baş desteği ve yan baş desteğini ilgili koltuk baş desteğindeki kıla-
vuzlara ⇒ Şek. 30  yerleştirin.
● Baş desteğini son noktasına kadar aşağıya çekiniz.
● Arka koltuğun arkalığını arkaya doğru katlayın.
● Arkakoltuk ve koltuk arkalığını, düzgün yerleşip yerleşmediklerini
kontrol etmek için çekin. Emniyet kemerinin entegre çocuk koltuğu üzerinde
yönlendirilmesiŞek. 31 Entegre çocuk
koltukları. Emniyet ke-
merinin ayarlanması
Şek. 32 Entegre çocuk
koltukları. yönlendirme
koluyla emniyet keme-
ri yönlendirme
Yönlendirme kolunu kullanarak ⇒ Şek. 32, emniyet kemerini, kemerin
omuz kısmı çocuğun omzunun ortasında duracak şekilde yerleştirin. 
Önce GüvenlikKullanım talimatlarıPratik BilgilerTeknik özellikler

50Çocuk güvenliği
Emniyet kemeri yönlendirme kolu
● Emniyet kemeri yönlendirme kolunu cam tarafındaki yan baş des-
teğine sabitleyin. Yönlendirme kolu düğmeyle sabitlenir.
● Emniyet kemeri yönlendirme kolundaki üst düğmeyi açın ve kemeri,
yan baş desteği altından ve yönlendirme kolundan geçirin.
● Düğmeyi tekrar kapatın.
Emniyet kemerinin ayarlanması
● Otomatik üç noktadan bağlantılı emniyet kemerini yan baş desteği al-
tına yönlendirin.
● Kilit plakasını çekin ve kemeri çocuğun göğsü ve kucağı üzerine yer-
leştirin.
● Dili uygun koltuğun tokasına yerleştirin ve bir klik sesi ile güvenli bir
şekilde kilitleninceye kadar itin
● Dilin kemer tokasına sıkıca geçtiğine emin olmak için, kemeri çekin.
DİKKAT
Emniyet kemeri sadece doğru yerleştirildiğinden ciddi veya ölüm-
cül yaralanmalardan maksimum koruma sunar.
● Çocuklar, doğru oturma konumunda ve seyahat esnasında ke-
merleri bağlı olmalıdırlar.
● Kemerin omuz kısmı omzun ortasından geçmelidir.
● Emniyet kemeri düz durmalı ve rahatça takılmalıdır.
● Çocuk koltuğuna sıkıca oturana dek kayışın geri çekilmesine
izin verin.
● Emniyet kemerinin kucak kısmı leğen kemiğini sarmalıdır, asla
midenin ortasından geçmemelidir.
● Çocuk koltuğunda sadece bir çocuk oturabilir .
 Çocuk koltuğunun çıkarılması
Şek. 33 Entegre ço-
cuk koltukları. min-
derin indirilmesi
Minderin indirilmesi
● Minder üzerindeki açma kolunu ⇒ Şek. 33 A
ok yönünde çekin 1.
● Minderi, güvenli bir şekilde yerleşene dek orta alandan B ok 2 yö-
nünde itin ⇒ . Yan destekler otomatik olarak katlanır.
Yan baş desteğinin çıkartılması
● Emniyet kemeri yönlendirme kolunu açın.
● Kemeri daha kolay geri çekecek ve kaplamaya hasar vermeyecek
şekilde emniyet kemerini elle yönlendirin.
● Baş desteğini son noktasına kadar yukarıya çekiniz.
● Arka koltuğun arkalığını öne doğru katlayın ⇒ Sayfa 118.
● Baş desteğini yan baş desteği ile birlikte sökün.
● Baş desteği ve yan baş desteğini çekerek sökün.
● Baş desteğinin takılması. 

51
Çocuk güvenliği
ÖNEMLİ
Entegre çocuk koltuğunu indirirken sadece minderin ortasına basın ⇒ Şek. 33 2
. Aksi takdirde minder bükülebilir ve düzgün devreye gir-
mez. 
Önce GüvenlikKullanım talimatlarıPratik BilgilerTeknik özellikler

52Kokpit
Şek. 34 Ön göğüs

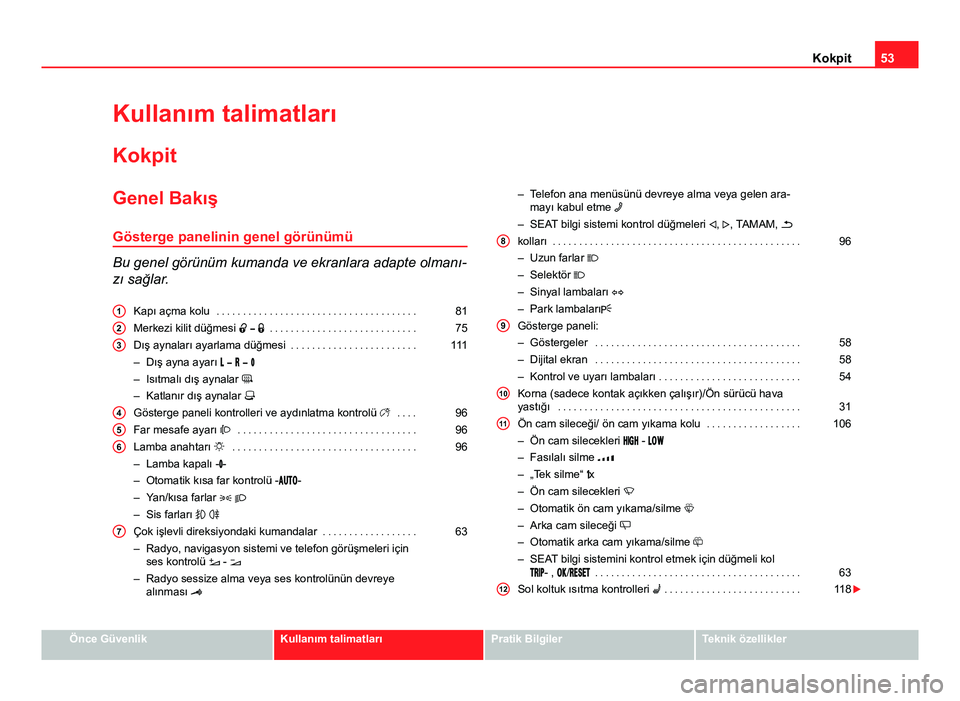

53
Kokpit
Kullanım talimatları Kokpit
Genel Bakış Gösterge panelinin genel görünümü
Bu genel görünüm kumanda ve ekranlara adapte olmanı-
zı sağlar. Kapı açma kolu . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 81
Merkezi kilit düğmesi    . . . . . . . . . . . . . . . . . . . . . . . . . . . . 75
Dış aynaları ayarlama düğmesi . . . . . . . . . . . . . . . . . . . . . . . . 111
– Dış ayna ayarı     
– Isıtmalı dış aynalar 
– Katlanır dış aynalar 
Gösterge paneli kontrolleri ve aydınlatma kontrolü  . . . . 96
Far mesafe ayarı  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 96
Lamba anahtarı  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 96
– Lamba kapalı - -
– Otomatik kısa far kontrolü -- – Yan/kısa farlar  – Sis farları  
Çok işlevli direksiyondaki kumandalar . . . . . . . . . . . . . . . . . .63
– Radyo, navigasyon sistemi ve telefon görüşmeleri için ses kontrolü  - 
– Radyo sessize alma veya ses kontrolünün devreye alınması 
1
23
456
7
– Telefon ana menüsünü devreye alma veya gelen ara-
mayı kabul etme 
– SEAT bilgi sistemi kontrol düğmeleri , , TAMAM, 
kolları . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 96
– Uzun farlar 
– Selektör 
– Sinyal lambaları 
– Park lambaları 
Gösterge paneli:
– Göstergeler . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 58
– Dijital ekran . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 58
– Kontrol ve uyarı lambaları . . . . . . . . . . . . . . . . . . . . . . . . . . . 54
Korna (sadece kontak açıkken çalışır)/Ön sürücü hava
yastığı . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 31
Ön cam sileceği/ ön cam yıkama kolu . . . . . . . . . . . . . . . . . .106
– Ön cam silecekleri  - 
– Fasılalı silme 
– „Tek silme“  x
– Ön cam silecekleri 
– Otomatik ön cam yıkama/silme 
– Arka cam sileceği 
– Otomatik arka cam yıkama/silme 
– SEAT bilgi sistemini kontrol etmek için düğmeli kol - , / . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 63
Sol koltuk ısıtma kontrolleri  . . . . . . . . . . . . . . . . . . . . . . . . . . 118
8
9
10
11
12
Önce GüvenlikKullanım talimatlarıPratik BilgilerTeknik özellikler

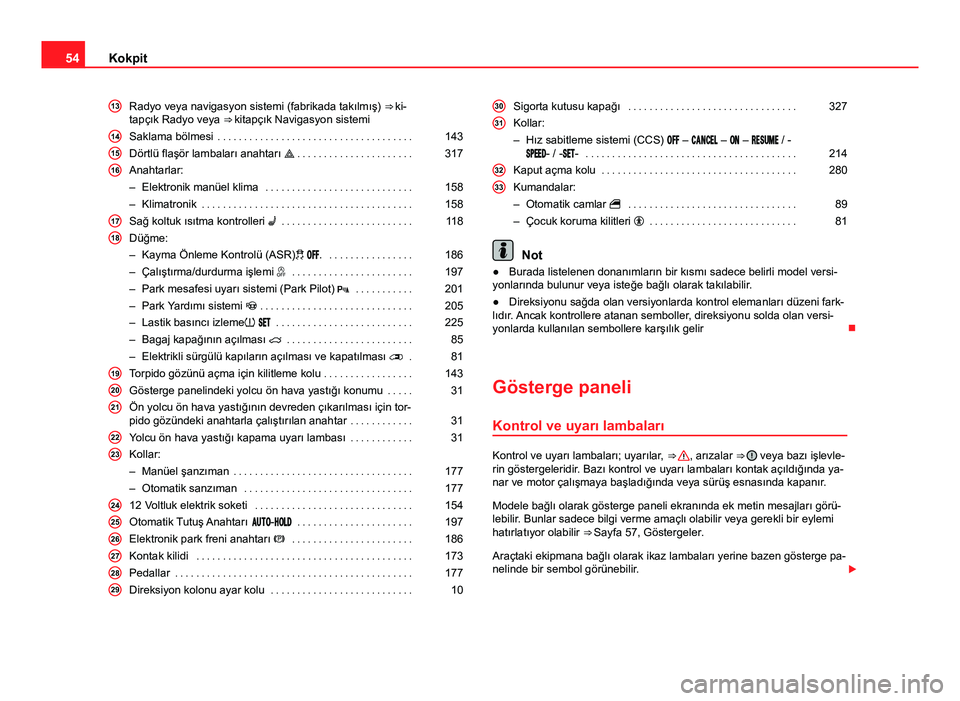

54Kokpit
Radyo veya navigasyon sistemi (fabrikada takılmış) ⇒ ki-
tapçık Radyo veya ⇒  kitapçık Navigasyon sistemi
Saklama bölmesi . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 143
Dörtlü flaşör lambaları anahtarı  . . . . . . . . . . . . . . . . . . . . . . 317
Anahtarlar:
– Elektronik manüel klima . . . . . . . . . . . . . . . . . . . . . . . . . . . . 158
– Klimatronik . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 158
Sağ koltuk ısıtma kontrolleri  . . . . . . . . . . . . . . . . . . . . . . . . . 118
Düğme:
– Kayma Önleme Kontrolü (ASR)  . . . . . . . . . . . . . . . . . 186
– Çalıştırma/durdurma işlemi  . . . . . . . . . . . . . . . . . . . . . . . 197
– Park mesafesi uyarı sistemi (Park Pilot)  . . . . . . . . . . .201
– Park Yardımı sistemi  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 205
– Lastik basıncı izleme  . . . . . . . . . . . . . . . . . . . . . . . . . . 225
– Bagaj kapağının açılması  . . . . . . . . . . . . . . . . . . . . . . . . 85
– Elektrikli sürgülü kapıların açılması ve kapatılması  . 81
Torpido gözünü açma için kilitleme kolu . . . . . . . . . . . . . . . . .143
Gösterge panelindeki yolcu ön hava yastığı konumu . . . . .31
Ön yolcu ön hava yastığının devreden çıkarılması için tor-
pido gözündeki anahtarla çalıştırılan anahtar . . . . . . . . . . . .31
Yolcu ön hava yastığı kapama uyarı lambası . . . . . . . . . . . .31
Kollar:
– Manüel şanzıman . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 177
– Otomatik sanzıman . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 177
12 Voltluk elektrik soketi . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 154
Otomatik Tutuş Anahtarı - . . . . . . . . . . . . . . . . . . . . . . 197
Elektronik park freni anahtarı  . . . . . . . . . . . . . . . . . . . . . . .186
Kontak kilidi . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 173
Pedallar . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 177
Direksiyon kolonu ayar kolu . . . . . . . . . . . . . . . . . . . . . . . . . . . 10
13
141516
1718
192021
2223
242526272829
Sigorta kutusu kapağı
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 327
Kollar:
– Hız sabitleme sistemi (CCS)  –  –  –  / -
- / - - . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 214
Kaput açma kolu . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 280
Kumandalar:
– Otomatik camlar  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 89
– Çocuk koruma kilitleri  . . . . . . . . . . . . . . . . . . . . . . . . . . . . 81
Not
● Burada listelenen donanımların bir kısmı sadece belirli model versi-
yonlarında bulunur veya isteğe bağlı olarak takılabilir.
● Direksiyonu sağda olan versiyonlarda kontrol elemanları düzeni fark-
lıdır. Ancak kontrollere atanan semboller, direksiyonu solda olan versi-
yonlarda kullanılan sembollere karşılık gelir 
Gösterge paneli Kontrol ve uyarı lambaları
Kontrol ve uyarı lambaları; uyarılar, ⇒ , arızalar ⇒  veya bazı işlevle-
rin göstergeleridir. Bazı kontrol ve uyarı lambaları kontak açıldığında ya-
nar ve motor çalışmaya başladığında veya sürüş esnasında kapanır .
Modele bağlı olarak gösterge paneli ekranında ek metin mesajları görü-
lebilir. Bunlar sadece bilgi verme amaçlı olabilir veya gerekli bir eylemi
hatırlatıyor olabilir ⇒ 
Sayfa 57, Göstergeler.
Araçtaki ekipmana bağlı olarak ikaz lambaları yerine bazen gösterge pa-
nelinde bir sembol görünebilir. 
30
31
3233

55
Kokpit
Belirli bir kontrol ve ikaz lambası yandığı zaman ayrıca işitilebilir bir uyarı
da duyulur.
Kırmızı semboller
Sem- bolAnlamı ⇒ Bkz.

 Sürmeye devam etmeyin!
Elektronik park freni açık, fren hidroliği sevi-
yesi çok düşük veya fren sistemi arızalı.⇒ Sayfa 186
 Sürmeye devam etmeyin!
Motor soğutma sisteminde arıza.⇒ Sayfa 288
 Sürmeye devam etmeyin!
Motor yağ basıncı çok düşük.⇒ Sayfa 284

 Sürmeye devam etmeyin!
En azından bir araç kapısı açık veya doğru
kapatılmamış.⇒ Sayfa 81
 Sürmeye devam etmeyin!
Bagaj kapağı açık veya yanlış kapatılmış.⇒ Sayfa 85
 Sürmeye devam etmeyin!
Direksiyonda arıza.⇒ Sayfa 170
Motor tekrar çalıştırılamıyor!
"AdBlue" seviyesi çok düşük.⇒ Sayfa 276
Sürücü veya yolcu emniyet kemeri takılı
değil.⇒ Sayfa 22
Ayak frenini kullanın!
Freni ⇒ Sayfa
177
Değiştirin
⇒ Sayfa 186
Arızalı jeneratör.⇒ Sayfa 293
Sarı semboller
Sem- bolAnlamı ⇒ Bkz.
Ön fren balataları eskimiş.
⇒ Sayfa 186lambalar: ESC arızalı veya kapalı.yanıp söner: ESC çalışıyor.
ASR elle kapatılmış
ABS arızalı veya çalışmıyor.
Elektronik park freni arızalı.⇒ Sayfa 186
Arka sis farı açık.⇒ Sayfa 96

lambalar: Sürüş farı tamamen veya kısmen
arızalı.⇒ Sayfa 331
yanıp söner: Ayarlanabilir ışık sisteminde arı-
za.⇒ Sayfa 96
Katalitik konvertörde arıza.
⇒ Sayfa 232lambalar: dizel motorun ön ateşlemesiyanıp söner: Motor yönetim sisteminde arıza
Motor yönetim sisteminde arıza
Dizel parçacık filtresi tıkalı
Direksiyon sisteminde arıza var.⇒ Sayfa 170
Lastik basıncı çok düşük.⇒ Sayfa 298Lastik basınç göstergesinde arıza.⇒ Sayfa 225 
Önce GüvenlikKullanım talimatlarıPratik BilgilerTeknik özellikler

56Kokpit
Sem-
bolAnlamı ⇒ Bkz.
Ön cam yıkama suyu seviyesi çok düşük.⇒ Sayfa 106
Yakıt deposu neredeyse boş.⇒ Sayfa 269
yanıp söner: Motor yağı sensörü arızalı.⇒ Sayfa 284lambalar: Yetersiz motor yağı.
Hava yastığı sisteminde ve emniyet kemeri
gergilerinde arıza.⇒ Sayfa 31

Ön yolcu ön hava yastığı kapalı (YOLCU HA-
VA YASTIĞI  ).⇒ Sayfa 31
"AdBlue" ekleyin veya "AdBlue" sisteminde
arıza vardır.⇒ Sayfa 276
Yakıt deposu doğru kapatılmamış.⇒ Sayfa 269
Şerit Desteği açık ancak aktif değil.⇒ Sayfa 218
Yeşil semboller
Sem-
bolAnlamı ⇒ Bkz.

Sola veya sağa dönüş sinyali⇒ Sayfa 96
Dörtlü flaşör lambaları açık.⇒ Sayfa 317
Ayak frenini kullanın!
Freni ⇒ Sayfa
177
Değiştirin
⇒ Sayfa 186
Sem- bolAnlamı ⇒ Bkz.
Hız sabitleme sistemi çalışıyor.⇒ Sayfa 214
Şerit Desteği açık ve aktif.⇒ Sayfa 218
Mavi semboller
Sem-
bolAnlamı ⇒ Bkz.
Uzun farlar açık veya flaşör açık.⇒ Sayfa 96
Far ayarı (Lamba Yardımı) açık.
Diğer kontrol lambaları
Sem-
bolAnlamı ⇒ Bkz.
Elektronik immobilizer aktif.⇒ Sayfa 173
Servis aralığı göstergesi⇒ Sayfa 61
Cep telefonu Bluetooth üzerinden orijinal te-
lefon cihazına bağlı.⇒ kitapçık
Bluetooth Sis-
temi

Cep telefonu şarj ölçümü. Sadece önceden
kurulmuş fabrikada monteli aygıtlar için mev-
cuttur.
Donma uyarısı. Dış ortam sıcaklığı +4 °C
(+39 °F) den düşüktür.⇒ Sayfa 59 

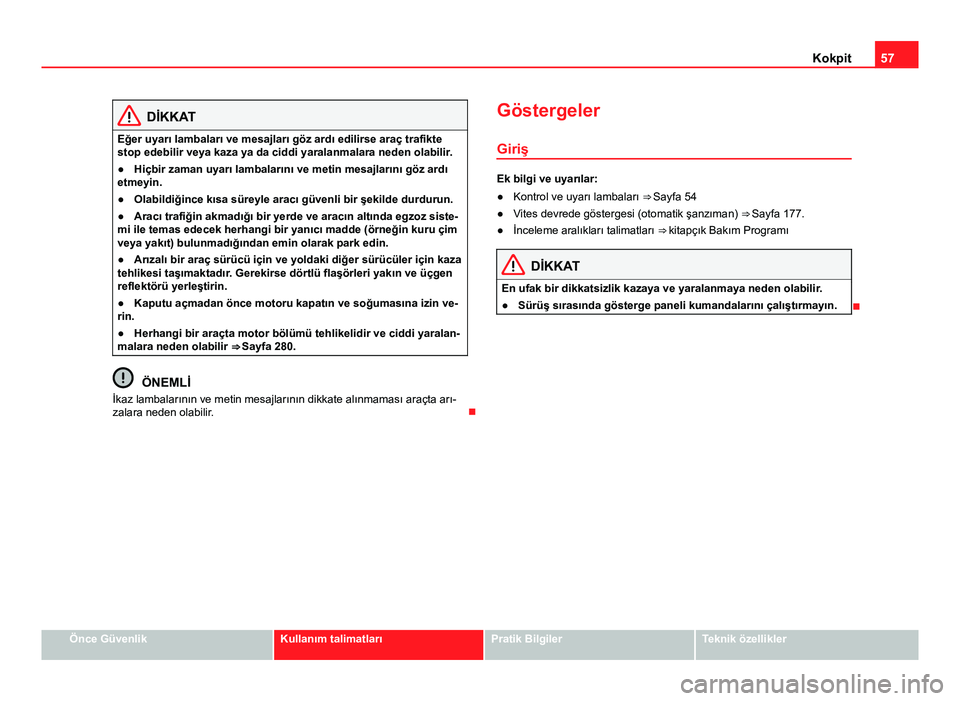

57
Kokpit
DİKKAT
Eğer uyarı lambaları ve mesajları göz ardı edilirse araç trafikte
stop edebilir veya kaza ya da ciddi yaralanmalara neden olabilir .
● Hiçbir zaman uyarı lambalarını ve metin mesajlarını göz ardı
etmeyin.
● Olabildiğince kısa süreyle aracı güvenli bir şekilde durdurun.
● Aracı trafiğin akmadığı bir yerde ve aracın altında egzoz siste-
mi ile temas edecek herhangi bir yanıcı madde (örneğin kuru çim
veya yakıt) bulunmadığından emin olarak park edin.
● Arızalı bir araç sürücü için ve yoldaki diğer sürücüler için kaza
tehlikesi taşımaktadır. Gerekirse dörtlü flaşörleri yakın ve üçgen
reflektörü yerleştirin.
● Kaputu açmadan önce motoru kapatın ve soğumasına izin ve-
rin.
● Herhangi bir araçta motor bölümü tehlikelidir ve ciddi yaralan-
malara neden olabilir ⇒ Sayfa 280.
ÖNEMLİ
İkaz lambalarının ve metin mesajlarının dikkate alınmaması araçta arı-
zalara neden olabilir. Göstergeler
Giriş
Ek bilgi ve uyarılar:
● Kontrol ve uyarı lambaları ⇒ Sayfa 54
● Vites devrede göstergesi (otomatik şanzıman) ⇒ Sayfa 177.
● İnceleme aralıkları talimatları ⇒ kitapçık Bakım Programı
DİKKAT
En ufak bir dikkatsizlik kazaya ve yaralanmaya neden olabilir.
● Sürüş sırasında gösterge paneli kumandalarını çalıştırmayın.

Önce GüvenlikKullanım talimatlarıPratik BilgilerTeknik özellikler

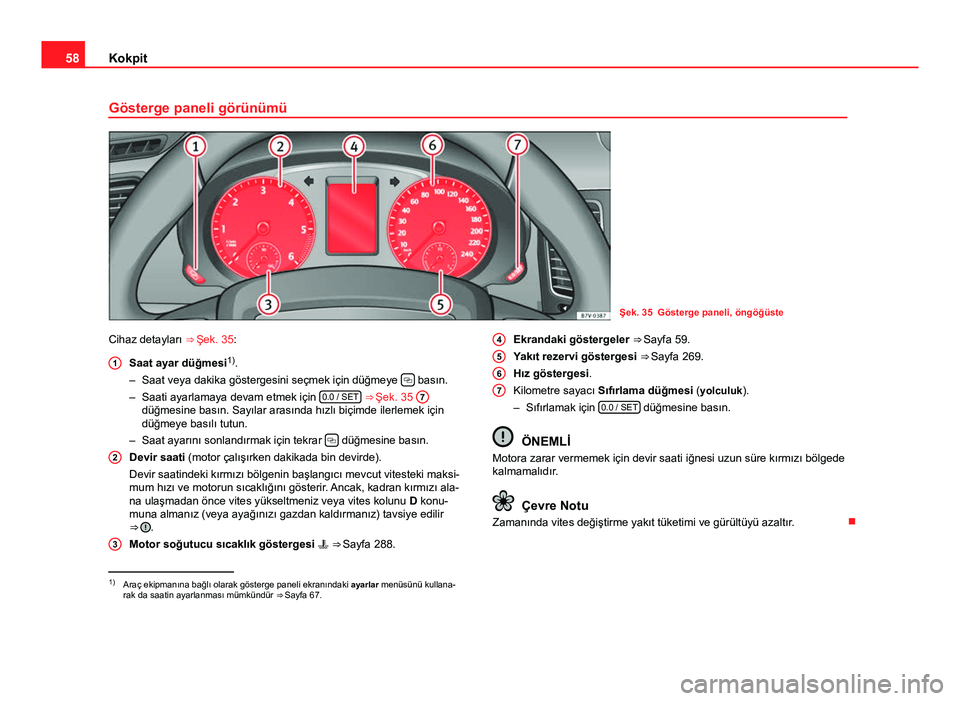

58Kokpit
Gösterge paneli görünümü
Şek. 35 Gösterge paneli, öngöğüste
Cihaz detayları ⇒ Şek. 35:
Saat ayar düğmesi 1)
.
– Saat veya dakika göstergesini seçmek için düğmeye 
basın.
– Saati ayarlamaya devam etmek için 0.0 / SET ⇒ Şek. 35
7düğmesine basın. Sayılar arasında hızlı biçimde ilerlemek için
düğmeye basılı tutun.
– Saat ayarını sonlandırmak için tekrar 
düğmesine basın.
Devir saati (motor çalışırken dakikada bin devirde).
Devir saatindeki kırmızı bölgenin başlangıcı mevcut vitesteki maksi-
mum hızı ve motorun sıcaklığını gösterir. Ancak, kadran kırmızı ala-
na ulaşmadan önce vites yükseltmeniz veya vites kolunu D konu-
muna almanız (veya ayağınızı gazdan kaldırmanız) tavsiye edilir
⇒ 
.
Motor soğutucu sıcaklık göstergesi  ⇒ Sayfa 288.
1
2
3
Ekrandaki göstergeler ⇒ Sayfa 59.
Yakıt rezervi göstergesi ⇒ Sayfa 269.
Hız göstergesi.
Kilometre sayacı Sıfırlama düğmesi (yolculuk
).
– Sıfırlamak için 0.0 / SET
düğmesine basın.
ÖNEMLİ
Motora zarar vermemek için devir saati iğnesi uzun süre kırmızı bölgede
kalmamalıdır.
Çevre Notu
Zamanında vites değiştirme yakıt tüketimi ve gürültüyü azaltır. 
4
567
1)
Araç ekipmanına bağlı olarak gösterge paneli ekranındaki ayarlar menüsünü kullana-
rak da saatin ayarlanması mümkündür ⇒ Sayfa 67.
