Seat Alhambra 2017 Betriebsanleitung (in German)

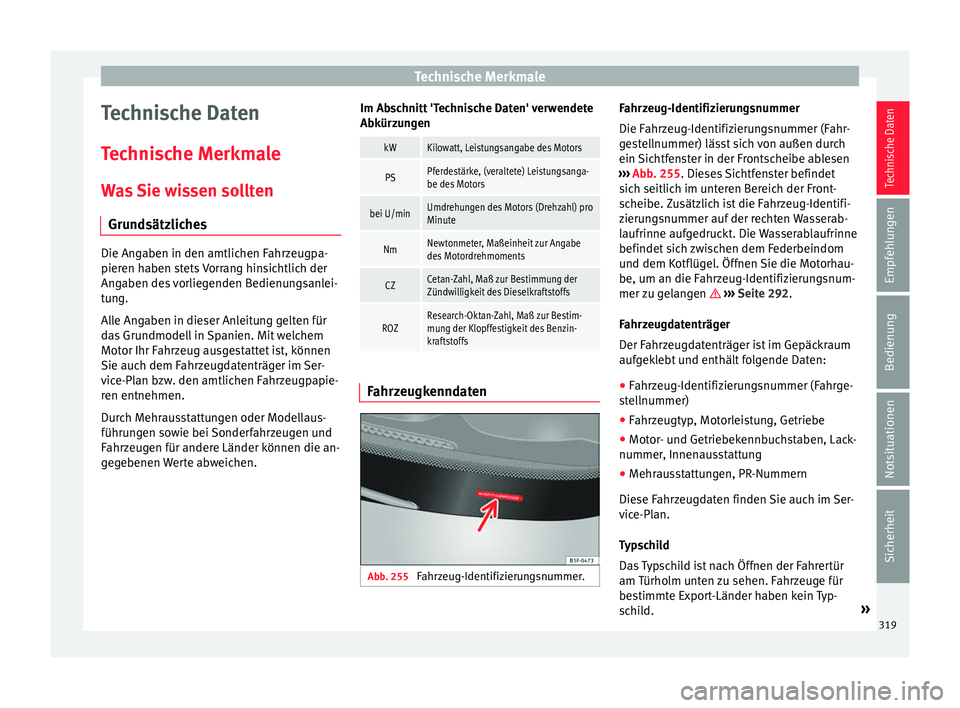

Technische Merkmale
Technische Daten
T ec
hni
sche Merkmale
Was Sie wissen sollten Grundsätzliches Die Angaben in den amtlichen Fahrzeugpa-
pieren h
aben s

tets Vorrang hinsichtlich der
Angaben des vorliegenden Bedienungsanlei-
tung.
Alle Angaben in dieser Anleitung gelten für
das Grundmodell in Spanien. Mit welchem
Motor Ihr Fahrzeug ausgestattet ist, können
Sie auch dem Fahrzeugdatenträger im Ser-
vice-Plan bzw. den amtlichen Fahrzeugpapie-
ren entnehmen.
Durch Mehrausstattungen oder Modellaus-
führungen sowie bei Sonderfahrzeugen und
Fahrzeugen für andere Länder können die an-
gegebenen Werte abweichen. Im Abschnitt 'Technische Daten' verwendete
Abkürz
u

ngen
kWKilowatt, Leistungsangabe des Motors
PSPferdestärke, (veraltete) Leistungsanga-
be des Motors
bei U/minUmdrehungen des Motors (Drehzahl) pro
Minute
NmNewtonmeter, Maßeinheit zur Angabe
des Motordrehmoments
CZCetan-Zahl, Maß zur Bestimmung der
Zündwilligkeit des Dieselkraftstoffs
ROZResearch-Oktan-Zahl, Maß zur Bestim-
mung der Klopffestigkeit des Benzin-
kraftstoffs Fahrzeugkenndaten
Abb. 255
Fahrzeug-Identifizierungsnummer. Fahrzeug-Identifizierungsnummer
Die F
ahrz

eug-Identifizierungsnummer (Fahr-
gestellnummer) lässt sich von außen durch
ein Sichtfenster in der Frontscheibe ablesen
››› Abb. 255. Dieses Sichtfenster befindet
sich seitlich im unteren Bereich der Front-
scheibe. Zusätzlich ist die Fahrzeug-Identifi-
zierungsnummer auf der rechten Wasserab-
laufrinne aufgedruckt. Die Wasserablaufrinne
befindet sich zwischen dem Federbeindom
und dem Kotflügel. Öffnen Sie die Motorhau-
be, um an die Fahrzeug-Identifizierungsnum-
mer zu gelangen  ››› Seite 292.
Fahrzeugdatenträger
Der Fahrzeugdatenträger ist im Gepäckraum
aufgeklebt und enthält folgende Daten:
● Fahrzeug-Identifizierungsnummer (Fahrge-
stel
lnummer)
● Fahrzeugtyp, Motorleistung, Getriebe
● Motor- und Getriebekennbuchstaben, Lack-
nummer, Innenau
sstattung
● Mehrausstattungen, PR-Nummern
Diese Fahr
zeugdaten finden Sie auch im Ser-
vice-Plan.
Typschild
Das Typschild ist nach Öffnen der Fahrertür
am Türholm unten zu sehen. Fahrzeuge für
bestimmte Export-Länder haben kein Typ-
schild. »
319
Technische Daten
Empfehlungen
Bedienung
Notsituationen
Sicherheit

Technische Daten

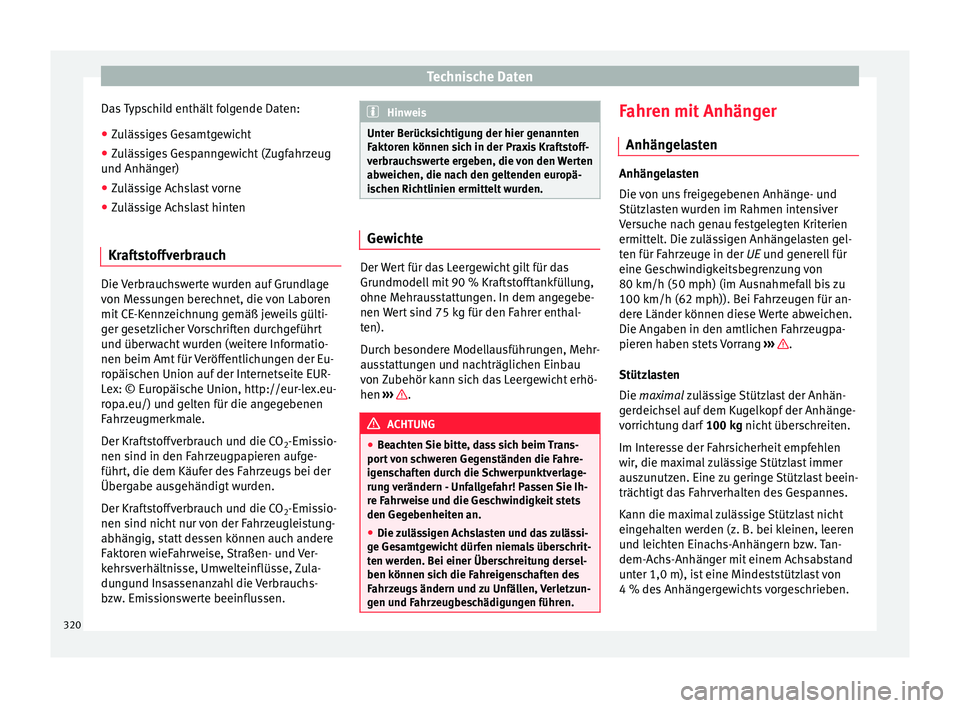

Das Typschild enthält folgende Daten:
● Zulässiges Gesamtgewicht
● Zulässiges Gespanngewicht (Zugfahrzeug
u nd Anhän
g
er)
● Zulässige Achslast vorne
● Zulässige Achslast hinten
Kraftstoffverbrauch Die Verbrauchswerte wurden auf Grundlage
von M
e

ssungen berechnet, die von Laboren
mit CE-Kennzeichnung gemäß jeweils gülti-
ger gesetzlicher Vorschriften durchgeführt
und überwacht wurden (weitere Informatio-
nen beim Amt für Veröffentlichungen der Eu-
ropäischen Union auf der Internetseite EUR-
Lex: © Europäische Union, http://eur-lex.eu-
ropa.eu/) und gelten für die angegebenen
Fahrzeugmerkmale.
Der Kraftstoffverbrauch und die CO 2-Emissio-
nen sind in den Fahrzeugpapieren aufge-
führt, die dem Käufer des Fahrzeugs bei der
Übergabe ausgehändigt wurden.
Der Kraftstoffverbrauch und die CO 2-Emissio-
nen sind nicht nur von der Fahrzeugleistung-
abhängig, statt dessen können auch andere
Faktoren wieFahrweise, Straßen- und Ver-
kehrsverhältnisse, Umwelteinflüsse, Zula-
dungund Insassenanzahl die Verbrauchs-
bzw. Emissionswerte beeinflussen. Hinweis
Unter Berücksichtigung der hier genannten
Fakt or

en können sich in der Praxis Kraftstoff-
verbrauchswerte ergeben, die von den Werten
abweichen, die nach den geltenden europä-
ischen Richtlinien ermittelt wurden. Gewichte
Der Wert für das Leergewicht gilt für das
Grundmodel
l

mit 90 % Kraftstofftankfüllung,
ohne Mehrausstattungen. In dem angegebe-
nen Wert sind 75 kg für den Fahrer enthal-
ten).
Durch besondere Modellausführungen, Mehr-
ausstattungen und nachträglichen Einbau
von Zubehör kann sich das Leergewicht erhö-
hen ››› .
ACHTUNG
● Be ac

hten Sie bitte, dass sich beim Trans-
port von schweren Gegenständen die Fahre-
igenschaften durch die Schwerpunktverlage-
rung verändern - Unfallgefahr! Passen Sie Ih-
re Fahrweise und die Geschwindigkeit stets
den Gegebenheiten an.
● Die zulässigen Achslasten und das zulässi-
ge Ges
amtgewicht dürfen niemals überschrit-
ten werden. Bei einer Überschreitung dersel-
ben können sich die Fahreigenschaften des
Fahrzeugs ändern und zu Unfällen, Verletzun-
gen und Fahrzeugbeschädigungen führen. Fahren mit Anhänger
Anhän g
el

asten Anhängelasten
Die v
on u

ns freigegebenen Anhänge- und
Stützlasten wurden im Rahmen intensiver
Versuche nach genau festgelegten Kriterien
ermittelt. Die zulässigen Anhängelasten gel-
ten für Fahrzeuge in der UE und generell für
eine Geschwindigkeitsbegrenzung von
80 km/h (50 mph) (im Ausnahmefall bis zu
100 km/h (62 mph)). Bei Fahrzeugen für an-
dere Länder können diese Werte abweichen.
Die Angaben in den amtlichen Fahrzeugpa-
pieren haben stets Vorrang ››› .
Stütz l
a

sten
Die maximal zulässige Stützlast der Anhän-
gerdeichsel auf dem Kugelkopf der Anhänge-
vorrichtung darf 100 kg nicht überschreiten.
Im Interesse der Fahrsicherheit empfehlen
wir, die maximal zulässige Stützlast immer
auszunutzen. Eine zu geringe Stützlast beein-
trächtigt das Fahrverhalten des Gespannes.
Kann die maximal zulässige Stützlast nicht
eingehalten werden (z. B. bei kleinen, leeren
und leichten Einachs-Anhängern bzw. Tan-
dem-Achs-Anhänger mit einem Achsabstand
unter 1,0 m), ist eine Mindeststützlast von
4 % des Anhängergewichts vorgeschrieben.
320

Technische Merkmale

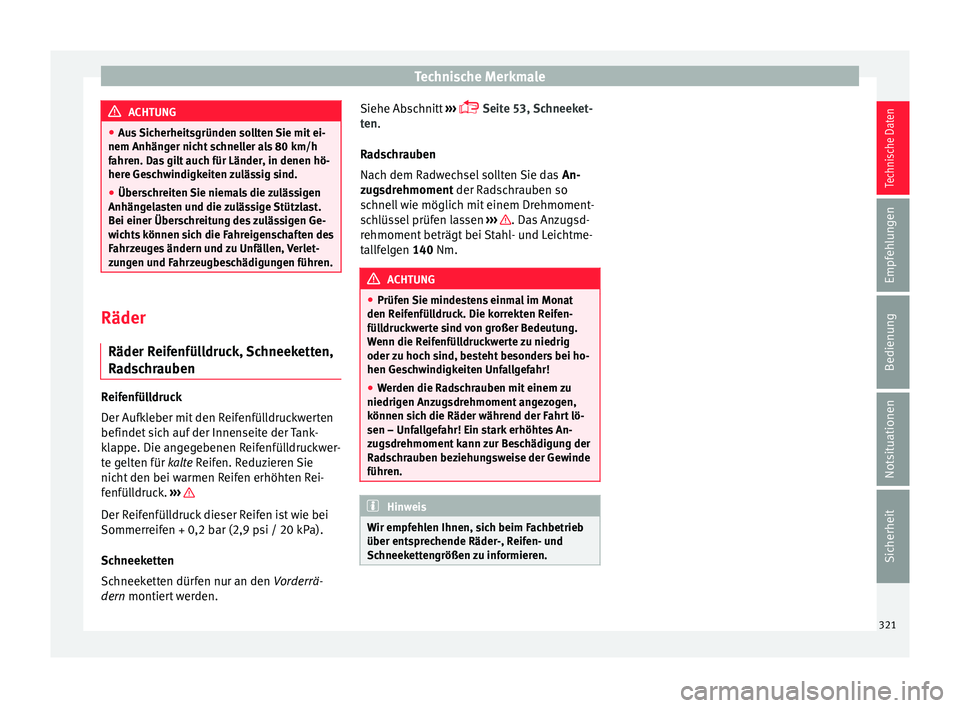

ACHTUNG
● Aus
Sicherheitsgründen sollten Sie mit ei-
nem Anhänger nicht schneller als 80 km/h
fahren. Das gilt auch für Länder, in denen hö-
here Geschwindigkeiten zulässig sind.
● Überschreiten Sie niemals die zulässigen
Anhängel
asten und die zulässige Stützlast.
Bei einer Überschreitung des zulässigen Ge-
wichts können sich die Fahreigenschaften des
Fahrzeuges ändern und zu Unfällen, Verlet-
zungen und Fahrzeugbeschädigungen führen. Räder
Räder R eif
enfül

ldruck, Schneeketten,
Radschrauben Reifenfülldruck
D
er Aufk
l

eber mit den Reifenfülldruckwerten
befindet sich auf der Innenseite der Tank-
klappe. Die angegebenen Reifenfülldruckwer-
te gelten für kalte Reifen. Reduzieren Sie
nicht den bei warmen Reifen erhöhten Rei-
fenfülldruck. ››› Der Reifenfülldruck dieser Reifen ist wie bei
Sommerr
eif
en + 0,2 b

ar (2,9 psi / 20 kPa).
Schneeketten
Schneeketten dürfen nur an den Vorderrä-
dern montiert werden. Siehe Abschnitt
›››

 Seite 53, Schneeket-
ten.
Radschrauben
Nach dem Radwechsel sollten Sie das An-
zugsdrehmoment der Radschrauben so
schnell wie möglich mit einem Drehmoment-
schlüssel prüfen lassen ››› . Das Anzugsd-
r ehmoment
beträg

t bei Stahl- und Leichtme-
tallfelgen 140 Nm. ACHTUNG
● Prüfen Sie minde

stens einmal im Monat
den Reifenfülldruck. Die korrekten Reifen-
fülldruckwerte sind von großer Bedeutung.
Wenn die Reifenfülldruckwerte zu niedrig
oder zu hoch sind, besteht besonders bei ho-
hen Geschwindigkeiten Unfallgefahr!
● Werden die Radschrauben mit einem zu
niedrigen Anz
ugsdrehmoment angezogen,
können sich die Räder während der Fahrt lö-
sen – Unfallgefahr! Ein stark erhöhtes An-
zugsdrehmoment kann zur Beschädigung der
Radschrauben beziehungsweise der Gewinde
führen. Hinweis
Wir empfehlen Ihnen, sich beim Fachbetrieb
über ents pr

echende Räder-, Reifen- und
Schneekettengrößen zu informieren. 321
Technische Daten
Empfehlungen
Bedienung
Notsituationen
Sicherheit

Technische Daten

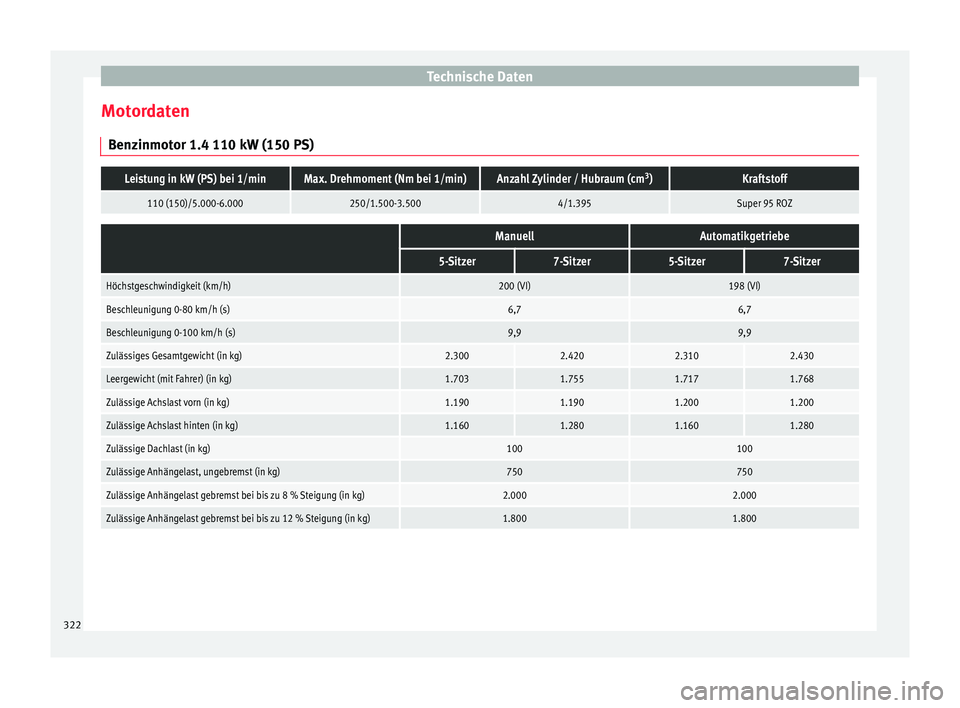

Motordaten B en
z
inmotor 1.4 110 kW (150 PS)
Leistung in kW (PS) bei 1/minMax. Drehmoment (Nm bei 1/min)Anzahl Zylinder / Hubraum (cm 3
)Kraftstoff
110 (150)/5.000-6.000250/1.500-3.5004/1.395Super 95 ROZ
ManuellAutomatikgetriebe
5-Sitzer7-Sitzer5-Sitzer7-Sitzer
Höchstgeschwindigkeit (km/h)200 (VI)198 (VI)
Beschleunigung 0-80 km/h (s)6,76,7
Beschleunigung 0-100 km/h (s)9,99,9
Zulässiges Gesamtgewicht (in kg)2.3002.4202.3102.430
Leergewicht (mit Fahrer) (in kg)1.7031.7551.7171.768
Zulässige Achslast vorn (in kg)1.1901.1901.2001.200
Zulässige Achslast hinten (in kg)1.1601.2801.1601.280
Zulässige Dachlast (in kg)100100
Zulässige Anhängelast, ungebremst (in kg)750750
Zulässige Anhängelast gebremst bei bis zu 8 % Steigung (in kg)2.0002.000
Zulässige Anhängelast gebremst bei bis zu 12 % Steigung (in kg)1.8001.800 322

Technische Merkmale

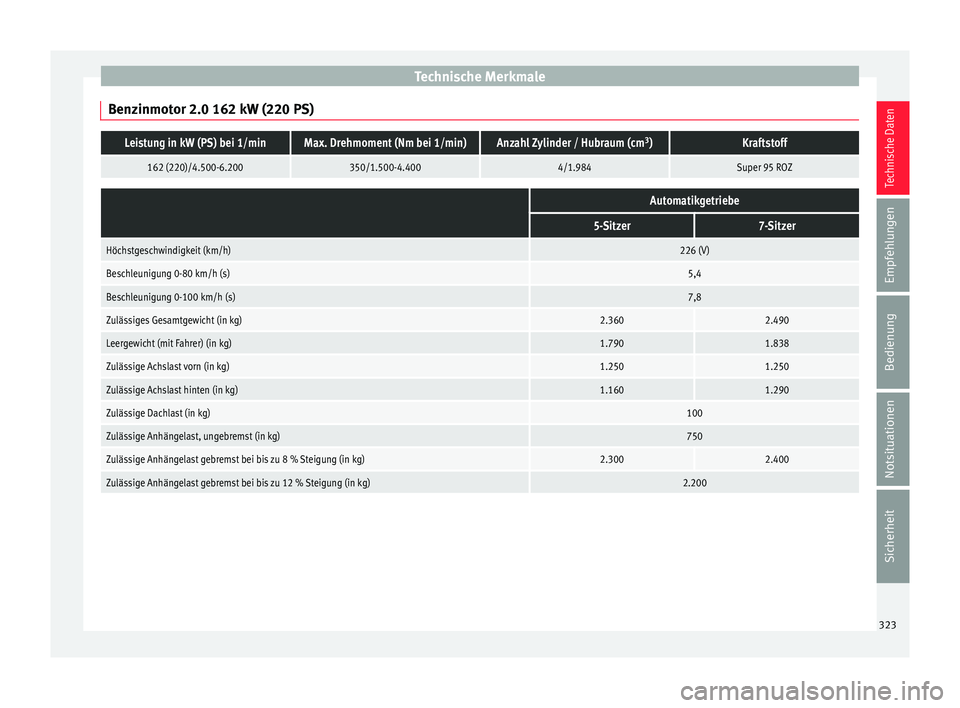

Benzinmotor 2.0 162 kW (220 PS)Leistung in kW (PS) bei 1/minMax. Drehmoment (Nm bei 1/min)Anzahl Zylinder / Hubraum (cm 3
)Kraftstoff
162 (220)/4.500-6.200350/1.500-4.4004/1.984Super 95 ROZ
Automatikgetriebe
5-Sitzer7-Sitzer
Höchstgeschwindigkeit (km/h)226 (V)
Beschleunigung 0-80 km/h (s)5,4
Beschleunigung 0-100 km/h (s)7,8
Zulässiges Gesamtgewicht (in kg)2.3602.490
Leergewicht (mit Fahrer) (in kg)1.7901.838
Zulässige Achslast vorn (in kg)1.2501.250
Zulässige Achslast hinten (in kg)1.1601.290
Zulässige Dachlast (in kg)100
Zulässige Anhängelast, ungebremst (in kg)750
Zulässige Anhängelast gebremst bei bis zu 8 % Steigung (in kg)2.3002.400
Zulässige Anhängelast gebremst bei bis zu 12 % Steigung (in kg)2.200 323
Technische Daten
Empfehlungen
Bedienung
Notsituationen
Sicherheit

Technische Daten

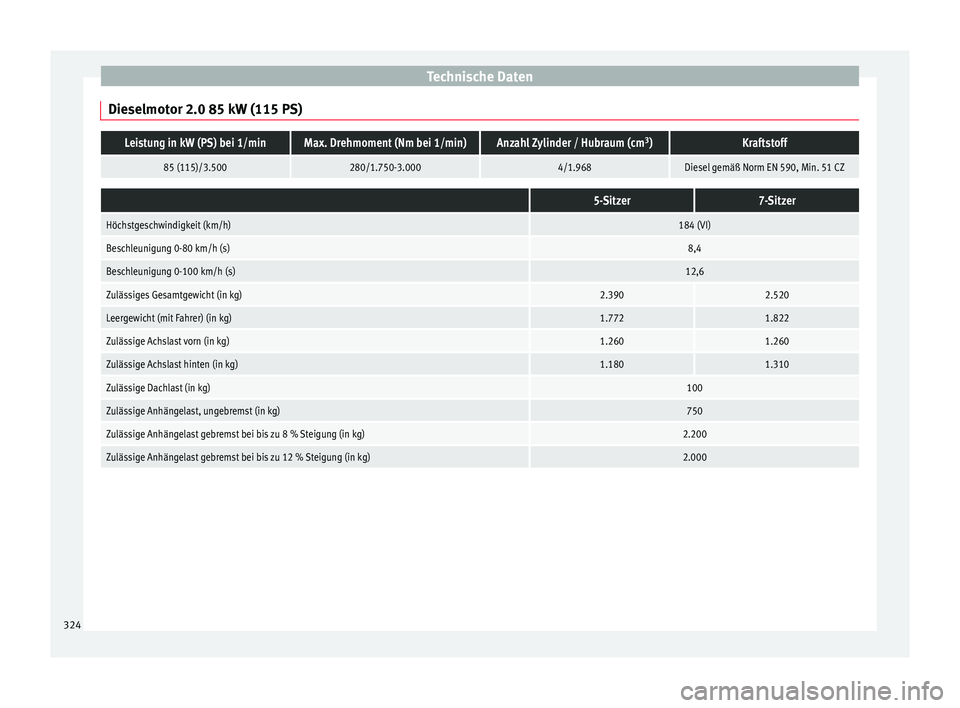

Dieselmotor 2.0 85 kW (115 PS)Leistung in kW (PS) bei 1/minMax. Drehmoment (Nm bei 1/min)Anzahl Zylinder / Hubraum (cm 3
)Kraftstoff
85 (115)/3.500280/1.750-3.0004/1.968Diesel gemäß Norm EN 590, Min. 51 CZ
5-Sitzer7-Sitzer
Höchstgeschwindigkeit (km/h)184 (VI)
Beschleunigung 0-80 km/h (s)8,4
Beschleunigung 0-100 km/h (s)12,6
Zulässiges Gesamtgewicht (in kg)2.3902.520
Leergewicht (mit Fahrer) (in kg)1.7721.822
Zulässige Achslast vorn (in kg)1.2601.260
Zulässige Achslast hinten (in kg)1.1801.310
Zulässige Dachlast (in kg)100
Zulässige Anhängelast, ungebremst (in kg)750
Zulässige Anhängelast gebremst bei bis zu 8 % Steigung (in kg)2.200
Zulässige Anhängelast gebremst bei bis zu 12 % Steigung (in kg)2.000 324

Technische Merkmale

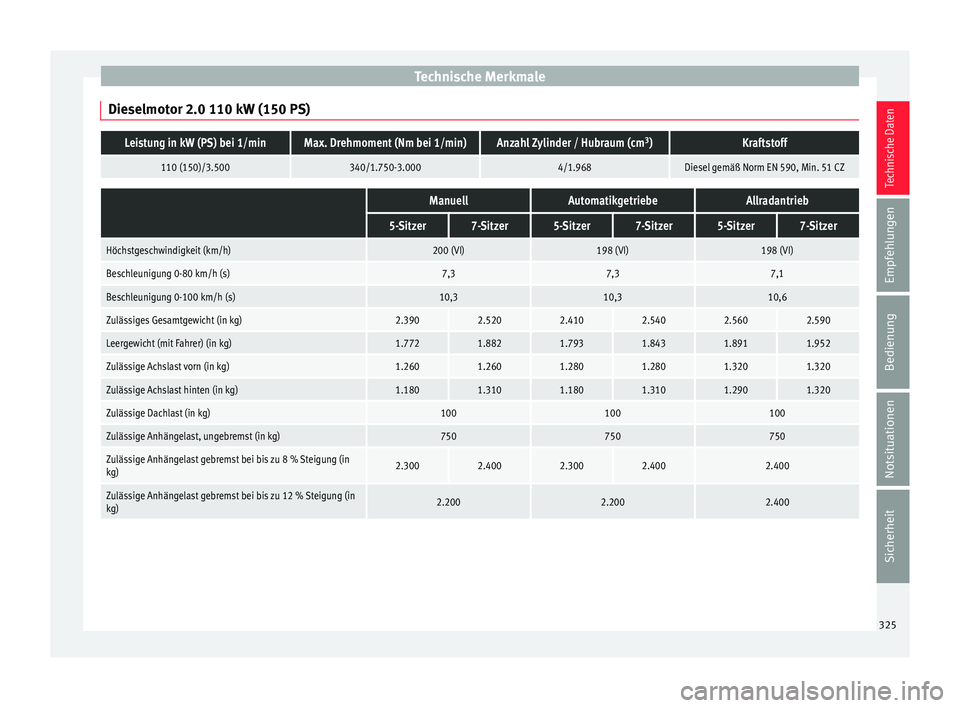

Dieselmotor 2.0 110 kW (150 PS)Leistung in kW (PS) bei 1/minMax. Drehmoment (Nm bei 1/min)Anzahl Zylinder / Hubraum (cm 3
)Kraftstoff
110 (150)/3.500340/1.750-3.0004/1.968Diesel gemäß Norm EN 590, Min. 51 CZ
ManuellAutomatikgetriebeAllradantrieb
5-Sitzer7-Sitzer5-Sitzer7-Sitzer5-Sitzer7-Sitzer
Höchstgeschwindigkeit (km/h)200 (VI)198 (VI)198 (VI)
Beschleunigung 0-80 km/h (s)7,37,37,1
Beschleunigung 0-100 km/h (s)10,310,310,6
Zulässiges Gesamtgewicht (in kg)2.3902.5202.4102.5402.5602.590
Leergewicht (mit Fahrer) (in kg)1.7721.8821.7931.8431.8911.952
Zulässige Achslast vorn (in kg)1.2601.2601.2801.2801.3201.320
Zulässige Achslast hinten (in kg)1.1801.3101.1801.3101.2901.320
Zulässige Dachlast (in kg)100100100
Zulässige Anhängelast, ungebremst (in kg)750750750
Zulässige Anhängelast gebremst bei bis zu 8 % Steigung (in
kg)2.3002.4002.3002.4002.400
Zulässige Anhängelast gebremst bei bis zu 12 % Steigung (in
kg)2.2002.2002.400 325
Technische Daten
Empfehlungen
Bedienung
Notsituationen
Sicherheit

Technische Daten

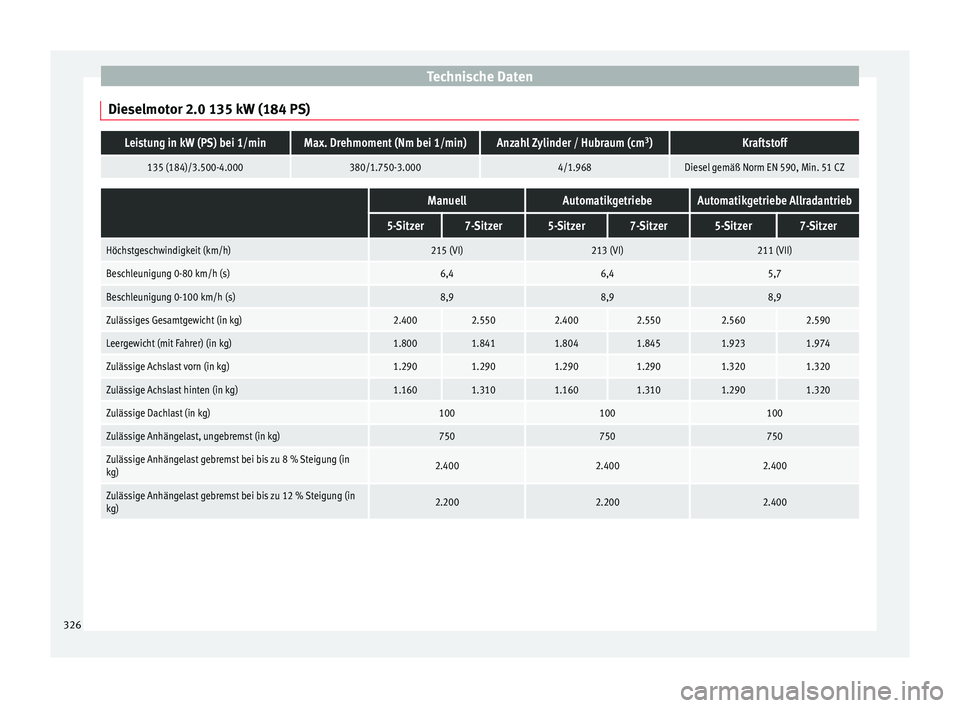

Dieselmotor 2.0 135 kW (184 PS)Leistung in kW (PS) bei 1/minMax. Drehmoment (Nm bei 1/min)Anzahl Zylinder / Hubraum (cm 3
)Kraftstoff
135 (184)/3.500-4.000380/1.750-3.0004/1.968Diesel gemäß Norm EN 590, Min. 51 CZ
ManuellAutomatikgetriebeAutomatikgetriebe Allradantrieb
5-Sitzer7-Sitzer5-Sitzer7-Sitzer5-Sitzer7-Sitzer
Höchstgeschwindigkeit (km/h)215 (VI)213 (VI)211 (VII)
Beschleunigung 0-80 km/h (s)6,46,45,7
Beschleunigung 0-100 km/h (s)8,98,98,9
Zulässiges Gesamtgewicht (in kg)2.4002.5502.4002.5502.5602.590
Leergewicht (mit Fahrer) (in kg)1.8001.8411.8041.8451.9231.974
Zulässige Achslast vorn (in kg)1.2901.2901.2901.2901.3201.320
Zulässige Achslast hinten (in kg)1.1601.3101.1601.3101.2901.320
Zulässige Dachlast (in kg)100100100
Zulässige Anhängelast, ungebremst (in kg)750750750
Zulässige Anhängelast gebremst bei bis zu 8 % Steigung (in
kg)2.4002.4002.400
Zulässige Anhängelast gebremst bei bis zu 12 % Steigung (in
kg)2.2002.2002.400 326

Technische Merkmale

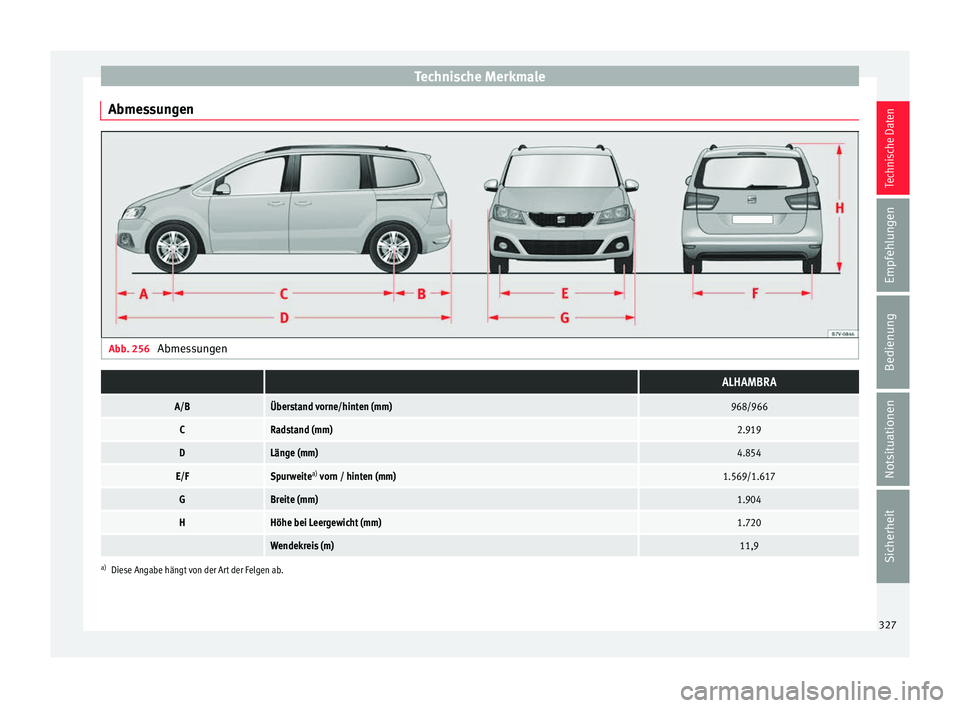

Abmessungen Abb. 256
Abmessungen ALHAMBRA
A/BÜberstand vorne/hinten (mm)968/966
CRadstand (mm)2.919
DLänge (mm)4.854
E/FSpurweitea)
vorn / hinten (mm)1.569/1.617
GBreite (mm)1.904
HHöhe bei Leergewicht (mm)1.720
Wendekreis (m)11,9
a) Diese Angabe hängt von der Art der Felgen ab.
327
Technische Daten
Empfehlungen
Bedienung
Notsituationen
Sicherheit
