Sürücü destek sistemleri
Otomatik Tutuş aşağıdaki koşullar altın-
da otomatik olarak kapanır: Manuel şanzımanOtomatik şanzı-
man
1.Tab. için bkz Sayfa 208 de belirtilen koşullardan biri değişirse.
2.Motor „düzenli çalışmıyorsa“ veya arıza varsa.
3.Rölanti devrine geçer-
ken.Vites kolu boşa alınır-
sa(N).
4.Motor kapatılırsa veya
bayılırsa.Motor kapatılırsa.
5.Sürücü, kavramaya
basarken aracı hızlan-
dırırsa.Araç hızlandırılırsa.
6. Tekerleklerden birinde
yerle minimal temas
olduğunda (örneğin
engebeli yüzeyde).DİKKAT
Otomatik Tutuş teknolojisi, fizik kanunla-
rıyla sınırlıdır. Otomatik T utuş'un sağla-
dığı konfor asla risk almanıza neden ol-
mamalıdır

.
● Aracı asla çalışır ve Otomatik Tutuş iş-
levi açık şekilde bırakmayın.
● Otomatik Tutuş yokuş yukarı ve yokuş
aşağı aracı her zaman durduramaz (ör-
neğin zemin kaygan veya donmuşsa). ÖNEMLİ
Aracı otomatik araç yıkamaya sokmadan
önce, daima Otomatik Tutuş fonksiyonu-
nu kapatın,aksi takdirde elektronik el fre-
ni otomatik olarak takılıyken bu fonksi-
yon zarar görebilir . Start-Stop İşlevi*
Şek. 207
Orta konsolun ayrıntılı görünümü:
Start-Stop işlev düğmesi Start-Stop sistemi etkinleştirilmişse motor,
araç dururken otomatik olarak kapatılır.
Motor
, gerektiğinde otomatik olarak tekrar
çalışır
.
İşlev, kontağın her açılışında otomatik ola-
rak devreye alınır. Gösterge paneli mevcut
durumla ilgili bilgileri görüntüler. Manuel şanzımanlı araçlar
●
Araç dururken boşta bırakın ve ayağınızı
debriyajdan çekin. Motor kapanır.
● Tekrar hareket etmek için debriyaj pedalı-
na basın.
Otomatik şanzımanlı araçlar
● Araç dururken frene basın ve basılı tutun.
Motor kapanır

.
● Fren pedalını bırakır bırakmaz motor tek-
rar çalışacaktır.
● Vites kolu

P konumuna ayarlanmışken vi-
tes kademesi seçilene veya gaz pedalına
basılana dek motor çalışmayacaktır.
Motoru otomatik olarak kapatmak için
önemli koşullar
● Sürücü emniyet kemeri bağlanmış olmalı-
dır.
● Sürücü kapısı kapalı olmalıdır.
● Kaput kapalı olmalıdır

.
● Fabrikada takılan çekme braketi römorka
elektrikle bağlı olmamalıdır.
● Minimum motor sıcaklığına ulaşılmıştır.
● Direksiyon 270 dereceden fazla döndü-
rülmemelidir

.
● Araç son durduğundan beri hareket et-
miş. »
209
Teknik veriler
Tavsiyeler
Çalışma
Acil durumlar
Güvenlik

Çalışma

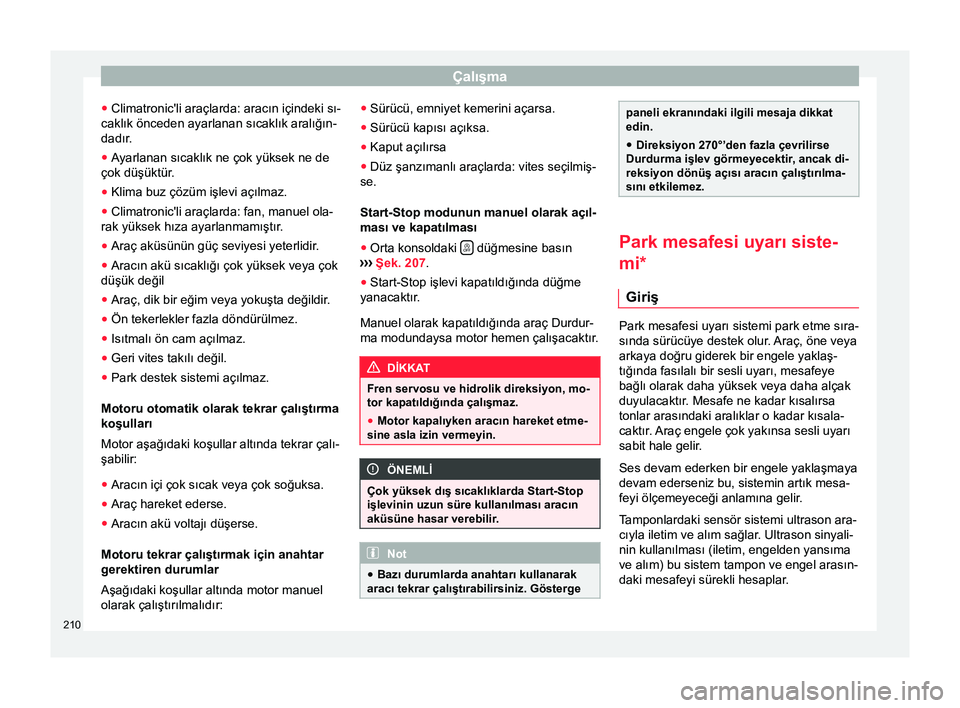

● Climatronic'li araçlarda: aracın içindeki sı-
caklık önceden ayarlanan sıcaklık aralığın-
dadır.
● Ayarlanan sıcaklık ne çok yüksek ne de
çok düşüktür
.
● Klima buz çözüm işlevi açılmaz.
● Climatronic'li araçlarda: fan, manuel ola-
rak yüksek hıza ayarlanmamıştır.
● Araç aküsünün güç seviyesi yeterlidir.
● Aracın akü sıcaklığı çok yüksek veya çok
düşük değil
● Araç, dik bir eğim veya yokuşta değildir

.
● Ön tekerlekler fazla döndürülmez.
● Isıtmalı ön cam açılmaz.
● Geri vites takılı değil.
● Park destek sistemi açılmaz.
Motoru otomatik olarak tekrar çalıştırma
koşulları
Motor aşağıdaki koşullar altında tekrar çalı-
şabilir:
● Aracın içi çok sıcak veya çok soğuksa.
● Araç hareket ederse.
● Aracın akü voltajı düşerse.
Motoru tekrar çalıştırmak için anahtar
gerektiren durumlar
Aşağıdaki koşullar altında motor manuel
olarak çalıştırılmalıdır: ●
Sürücü, emniyet kemerini açarsa.
● Sürücü kapısı açıksa.
● Kaput açılırsa
● Düz şanzımanlı araçlarda: vites seçilmiş-
se.
Start-Stop modunun manuel olarak açıl-
ması ve kapatılması
● Orta konsoldaki  düğmesine basın
›› ›

Şek. 207.
● Start-Stop işlevi kapatıldığında düğme
yanacaktır.
Manuel olarak kapatıldığında araç Durdur-
ma modundaysa motor hemen çalışacaktır. DİKKAT
Fren servosu ve hidrolik direksiyon, mo-
tor kapatıldığında çalışmaz.
● Motor kapalıyken aracın hareket etme-
sine asla izin vermeyin. ÖNEMLİ
Çok yüksek dış sıcaklıklarda Start-Stop
işlevinin uzun süre kullanılması aracın
aküsüne hasar verebilir. Not
● Bazı durumlarda anahtarı kullanarak
aracı tekrar çalıştırabilirsiniz. Gösterge paneli ekranındaki ilgili mesaja dikkat
edin.
● Direksiyon 270°’den fazla çevrilirse
Durdurma işlev görmeyecektir, ancak di-
reksiyon dönüş açısı aracın çalıştırılma-
sını etkilemez. Park mesafesi uyarı siste-
mi*
Giriş Park mesafesi uyarı sistemi park etme sıra-
sında sürücüye destek olur.
Araç, öne veya
arkaya doğru giderek bir engele yaklaş-
tığında fasılalı bir sesli uyarı, mesafeye
bağlı olarak daha yüksek veya daha alçak
duyulacaktır

. Mesafe ne kadar kısalırsa
tonlar arasındaki aralıklar o kadar kısala-
caktır. Araç engele çok yakınsa sesli uyarı
sabit hale gelir.
Ses devam ederken bir engele yaklaşmaya
devam ederseniz bu, sistemin artık mesa-
feyi ölçemeyeceği anlamına gelir.
Tamponlardaki sensör sistemi ultrason ara-
cıyla iletim ve alım sağlar. Ultrason sinyali-
nin kullanılması (iletim, engelden yansıma
ve alım) bu sistem tampon ve engel arasın-
daki mesafeyi sürekli hesaplar.
210

Sürücü destek sistemleri

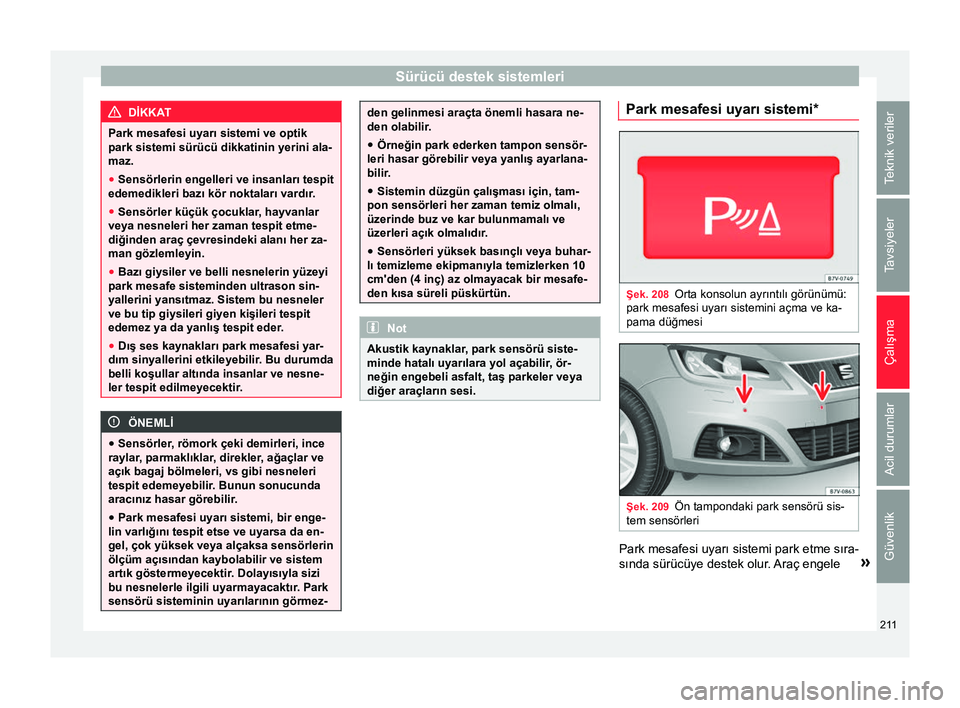

DİKKAT
Park mesafesi uyarı sistemi ve optik
park sistemi sürücü dikkatinin yerini ala-
maz.
● Sensörlerin engelleri ve insanları tespit
edemedikleri bazı kör noktaları vardır.
● Sensörler küçük çocuklar , hayvanlar
veya nesneleri her zaman tespit etme-
diğinden araç çevresindeki alanı her za-
man gözlemleyin.
● Bazı giysiler ve belli nesnelerin yüzeyi
park mesafe sisteminden ultrason sin-
yallerini yansıtmaz. Sistem bu nesneler
ve bu tip giysileri giyen kişileri tespit
edemez ya da yanlış tespit eder
.
● Dış ses kaynakları park mesafesi yar-
dım sinyallerini etkileyebilir. Bu durumda belli koşullar altında insanlar ve nesne-
ler tespit edilmeyecektir. ÖNEMLİ
● Sensörler, römork çeki demirleri, ince
raylar , parmaklıklar

, direkler, ağaçlar ve
açık bagaj bölmeleri, vs gibi nesneleri
tespit edemeyebilir. Bunun sonucunda
aracınız hasar görebilir.
● Park mesafesi uyarı sistemi, bir enge-
lin varlığını tespit etse ve uyarsa da en-
gel, çok yüksek veya alçaksa sensörlerin
ölçüm açısından kaybolabilir ve sistem
artık göstermeyecektir. Dolayısıyla sizi
bu nesnelerle ilgili uyarmayacaktır. Park
sensörü sisteminin uyarılarının görmez- den gelinmesi araçta önemli hasara ne-
den olabilir.
● Örneğin park ederken tampon sensör-
leri hasar görebilir veya yanlış ayarlana-
bilir.
● Sistemin düzgün çalışması için, tam-
pon sensörleri her zaman temiz olmalı,
üzerinde buz ve kar bulunmamalı ve
üzerleri açık olmalıdır.
● Sensörleri yüksek basınçlı veya buhar-
lı temizleme ekipmanıyla temizlerken 10
cm'den (4 inç) az olmayacak bir mesafe-
den kısa süreli püskürtün. Not
Akustik kaynaklar, park sensörü siste-
minde hatalı uyarılara yol açabilir, ör-
neğin engebeli asfalt, taş parkeler veya
diğer araçların sesi. Park mesafesi uyarı sistemi*
Şek. 208
Orta konsolun ayrıntılı görünümü:
park mesafesi uyarı sistemini açma ve ka-
pama düğmesi Şek. 209
Ön tampondaki park sensörü sis-
tem sensörleri Park mesafesi uyarı sistemi park etme sıra-
sında sürücüye destek olur. Araç engele»
21

1
Teknik veriler
Tavsiyeler
Çalışma
Acil durumlar
Güvenlik

Çalışma
yaklaşıyorsa fasılalı bir sesli uyarı gönderi-
lir. Mesafe ne kadar kısalırsa tonlar arasın-
daki aralıklar o kadar kısalacaktır .
Araç en-
gele çok yakınsa sesli uyarı sabit hale gelir.
Park mesafesi uyarı sistemini açma ve
kapama
● Kontak açıkken  düğmesine
››› Şek.
208 basın.
● Otomatik açma:

geri vitesi seçin.
● Otomatik kapama: 15 km/sa'dan (9 m/sa)
hızlı sürüşte.
İşlev açıldığında düğme yanar.
Park mesafesi uyarı sisteminde dikkat
edilecek hususlar
● Park mesafesi uyarı sistemi bazen engel
olarak sensörlerdeki suyu kaydeder.
● Mesafe değişmezse uyarı sinyali birkaç
saniye sonra daha düşük sesle çalacaktır.
Sürekli sinyal çalarsa ses sabit kalacaktır.
● Araç engelden uzaklaştığında bip sesi
otomatik olarak kapanır

. Engele tekrar yak-
laşırken bip sesi otomatik olarak tekrar açı-
lacaktır.
● Elektronik park freni devreye alınırsa ve-
ya vites kolu

P konumuna ayarlanırsa hiç-
bir sesli uyarı verilmeyecektir.
● Teknik servisiniz uyarı sinyallerinin sesini
ayarlayabilir

. Not
Park mesafesi uyarı sistemi arızalıysa ilk
açılışında sabit bir sesli uyarı gönderile-
cektir ve düğme yanıp sönecektir.
Düğmeyi kullanarak park mesafesi uyarı
sistemini kapatın ve sistemi kontrol ettir-
mek için olabildiğince kısa sürede aracı

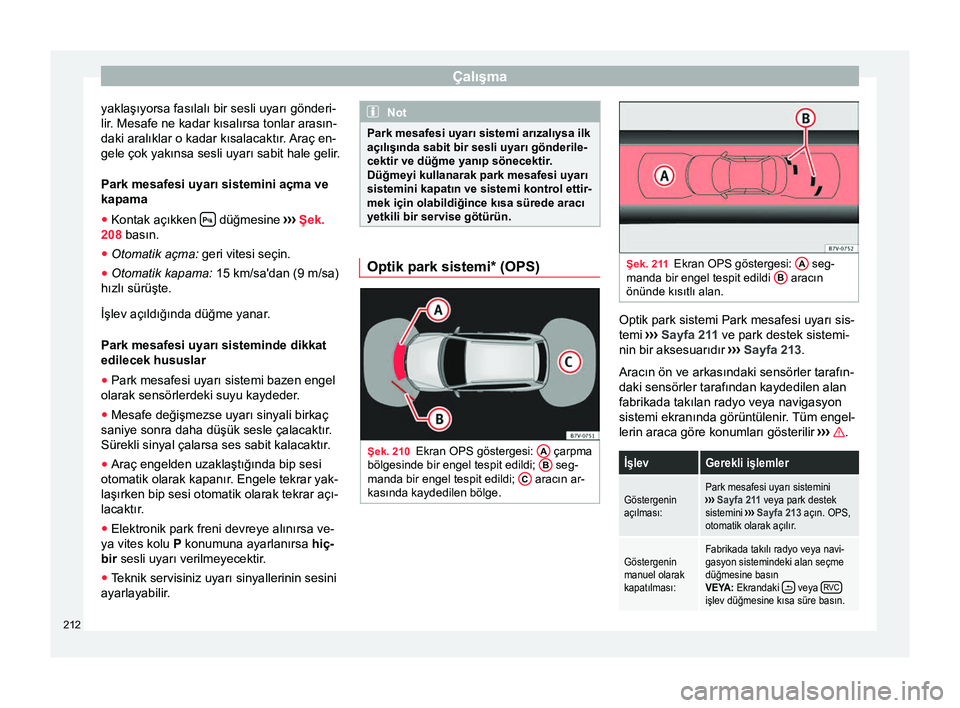

yetkili bir servise götürün. Optik park sistemi* (OPS)
Şek. 210
Ekran OPS göstergesi: A çarpma
bölgesinde bir engel tespit edildi; B seg-
manda bir engel tespit edildi; C aracın ar-
kasında kaydedilen bölge. Şek. 211
Ekran OPS göstergesi: A seg-
manda bir engel tespit edildi B aracın
önünde kısıtlı alan. Optik park sistemi Park mesafesi uyarı sis-
temi
›››

Sayfa 211 ve park destek sistemi-
nin bir aksesuarıdır ››› Sayfa 213.
Aracın ön ve arkasındaki sensörler tarafın-
daki sensörler tarafından kaydedilen alan
fabrikada takılan radyo veya navigasyon
sistemi ekranında görüntülenir. Tüm engel-
lerin araca göre konumları gösterilir ››› .
İşlevGerekli işlemler
Göstergenin
açılması:Park mesafesi uyarı sistemini
››› Sayfa 211 veya park destek
sistemini ››› Sayfa 213 açın. OPS,
otomatik olarak açılır.
Göstergenin
manuel olarak
kapatılması:Fabrikada takılı radyo veya navi-
gasyon sistemindeki alan seçme
düğmesine basın
VEYA: Ekrandaki
 veya RVCişlev düğmesine kısa süre basın.212

Sürücü destek sistemleriİşlevGerekli işlemler
Göstergenin
manuel olarak
kapatılması:Aracı yaklaşık 10-15 km/sa (6-9
m/sa) üzerinde öne doğru sürün.
Arka destekli araçlarda geri vitesi
seçin
››› Sayfa 217. Gösterge ka-

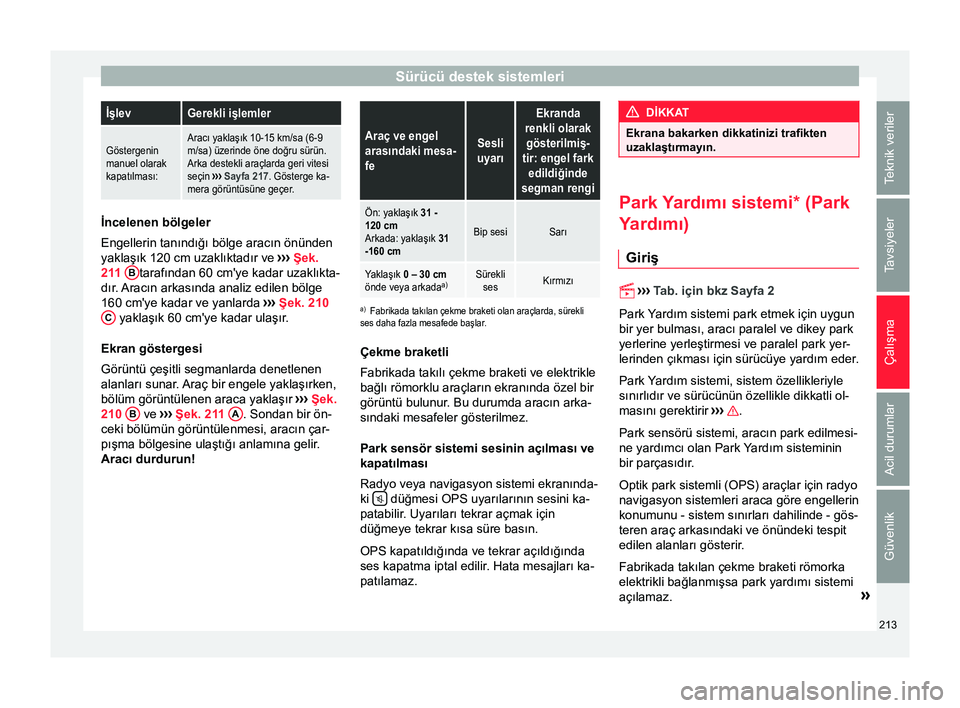

mera görüntüsüne geçer. İncelenen bölgeler
Engellerin tanındığı bölge aracın önünden
yaklaşık 120 cm uzaklıktadır ve
›››

Şek.
211 B tarafından 60 cm'ye kadar uzaklıkta-
dır. Aracın arkasında analiz edilen bölge
160 cm'ye kadar ve yanlarda ›

›› Şek. 210
C yaklaşık 60 cm'ye kadar ulaşır.
Ekran göstergesi
Görüntü çeşitli segmanlarda denetlenen
alanları sunar. Araç bir engele yaklaşırken,
bölüm görüntülenen araca yaklaşır ›

›› Şek.
210 B ve
››
›

Şek. 211 A . Sondan bir ön-
ceki bölümün görüntülenmesi, aracın çar-
pışma bölgesine ulaştığı anlamına gelir. Aracı durdurun!
Araç ve engel
arasındaki mesa-
feSesli
uyarı
Ekranda
renkli olarak gösterilmiş-
tir: engel fark edildiğinde
segman rengi
Ön: yaklaşık 31 -
120 cm
Arkada: yaklaşık 31
-160 cm
Bip sesiSarı
Yaklaşık 0 – 30 cm
önde veya arkada a)Sürekli
sesKırmızı
a) Fabrikada takılan çekme braketi olan araçlarda, sürekli
ses daha fazla mesafede başlar.
Çekme braketli
Fabrikada takılı çekme braketi ve elektrikle
bağlı römorklu araçların ekranında özel bir
görüntü bulunur. Bu durumda aracın arka-
sındaki mesafeler gösterilmez.
Park sensör sistemi sesinin açılması ve
kapatılması
Radyo veya navigasyon sistemi ekranında-
ki  düğmesi OPS uyarılarının sesini ka-
patabilir. Uyarıları tekrar açmak için
düğmeye tekrar kısa süre basın.
OPS kapatıldığında ve tekrar açıldığında
ses kapatma iptal edilir . Hata mesajları ka-
patılamaz. DİKKAT
Ekrana bakarken dikkatinizi trafikten
uzaklaştırmayın. Park Yardımı sistemi* (Park
Yardımı)
Giriş 

›
››

Tab. için bkz Sayfa 2
Park Yardım sistemi park etmek için uygun
bir yer bulması, aracı paralel ve dikey park
yerlerine yerleştirmesi ve paralel park yer-
lerinden çıkması için sürücüye yardım eder.
Park Yardım sistemi, sistem özellikleriyle
sınırlıdır ve sürücünün özellikle dikkatli ol-
masını gerektirir ››› .
Park sensörü sistemi, aracın park edilmesi-
ne yardımcı olan Park Y ardım sisteminin
bir parçasıdır

.
Optik park sistemli (OPS) araçlar için radyo
navigasyon sistemleri araca göre engellerin
konumunu - sistem sınırları dahilinde - gös-
teren araç arkasındaki ve önündeki tespit
edilen alanları gösterir.
Fabrikada takılan çekme braketi römorka
elektrikli bağlanmışsa park yardımı sistemi
açılamaz. »
213
Teknik veriler
Tavsiyeler
Çalışma
Acil durumlar
Güvenlik

Çalışma

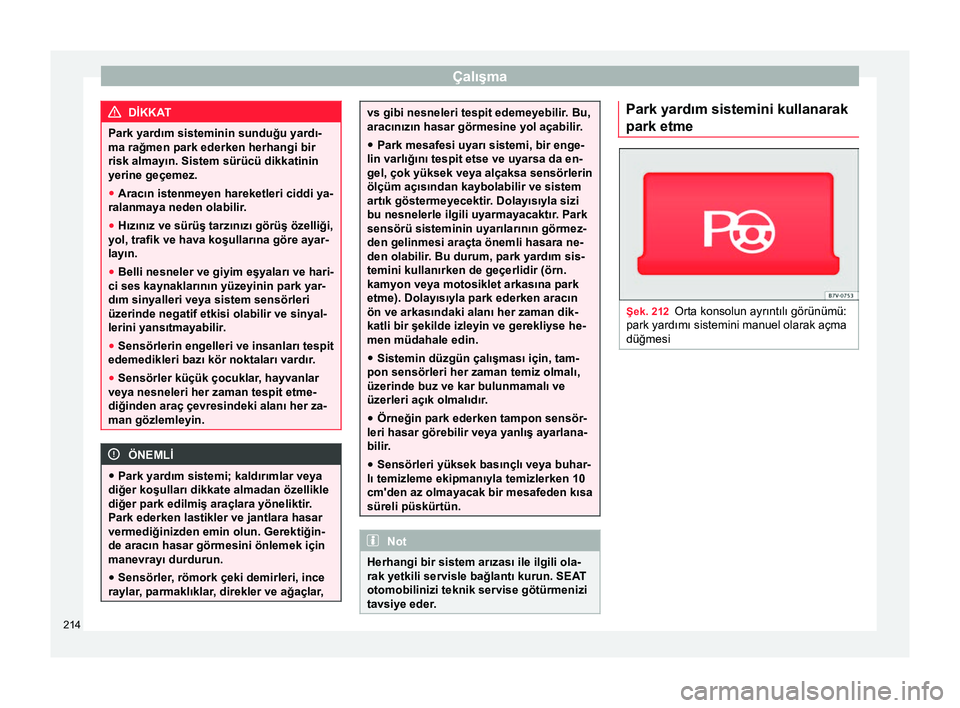

DİKKAT
Park yardım sisteminin sunduğu yardı-
ma rağmen park ederken herhangi bir
risk almayın. Sistem sürücü dikkatinin
yerine geçemez.
● Aracın istenmeyen hareketleri ciddi ya-
ralanmaya neden olabilir.
● Hızınız ve sürüş tarzınızı görüş özelliği,
yol, trafik ve hava koşullarına göre ayar-
layın.
● Belli nesneler ve giyim eşyaları ve hari-
ci ses kaynaklarının yüzeyinin park yar-
dım sinyalleri veya sistem sensörleri
üzerinde negatif etkisi olabilir ve sinyal-
lerini yansıtmayabilir.
● Sensörlerin engelleri ve insanları tespit
edemedikleri bazı kör noktaları vardır.
● Sensörler küçük çocuklar , hayvanlar
veya nesneleri her zaman tespit etme-
diğinden araç çevresindeki alanı her za-
man gözlemleyin. ÖNEMLİ
● Park yardım sistemi; kaldırımlar veya
diğer koşulları dikkate almadan özellikle
diğer park edilmiş araçlara yöneliktir.
Park ederken lastikler ve jantlara hasar
vermediğinizden emin olun. Gerektiğin-
de aracın hasar görmesini önlemek için
manevrayı durdurun.
● Sensörler , römork çeki demirleri, ince
raylar
, parmaklıklar, direkler ve ağaçlar
, vs gibi nesneleri tespit edemeyebilir. Bu,
aracınızın hasar görmesine yol açabilir.
● Park mesafesi uyarı sistemi, bir enge-
lin varlığını tespit etse ve uyarsa da en-
gel, çok yüksek veya alçaksa sensörlerin
ölçüm açısından kaybolabilir ve sistem
artık göstermeyecektir. Dolayısıyla sizi
bu nesnelerle ilgili uyarmayacaktır . Park
sensörü sisteminin uyarılarının görmez-
den gelinmesi araçta önemli hasara ne-
den olabilir

. Bu durum, park yardım sis-
temini kullanırken de geçerlidir (örn.
kamyon veya motosiklet arkasına park
etme). Dolayısıyla park ederken aracın
ön ve arkasındaki alanı her zaman dik-
katli bir şekilde izleyin ve gerekliyse he-
men müdahale edin.
● Sistemin düzgün çalışması için, tam-
pon sensörleri her zaman temiz olmalı,
üzerinde buz ve kar bulunmamalı ve
üzerleri açık olmalıdır.
● Örneğin park ederken tampon sensör-
leri hasar görebilir veya yanlış ayarlana-
bilir.
● Sensörleri yüksek basınçlı veya buhar-
lı temizleme ekipmanıyla temizlerken 10
cm'den az olmayacak bir mesafeden kısa
süreli püskürtün. Not
Herhangi bir sistem arızası ile ilgili ola-
rak yetkili servisle bağlantı kurun. SEAT
otomobilinizi teknik servise götürmenizi
tavsiye eder . Park yardım sistemini kullanarak
park etme
Şek. 212
Orta konsolun ayrıntılı görünümü:
park yardımı sistemini manuel olarak açma
düğmesi 214

Sürücü destek sistemleri

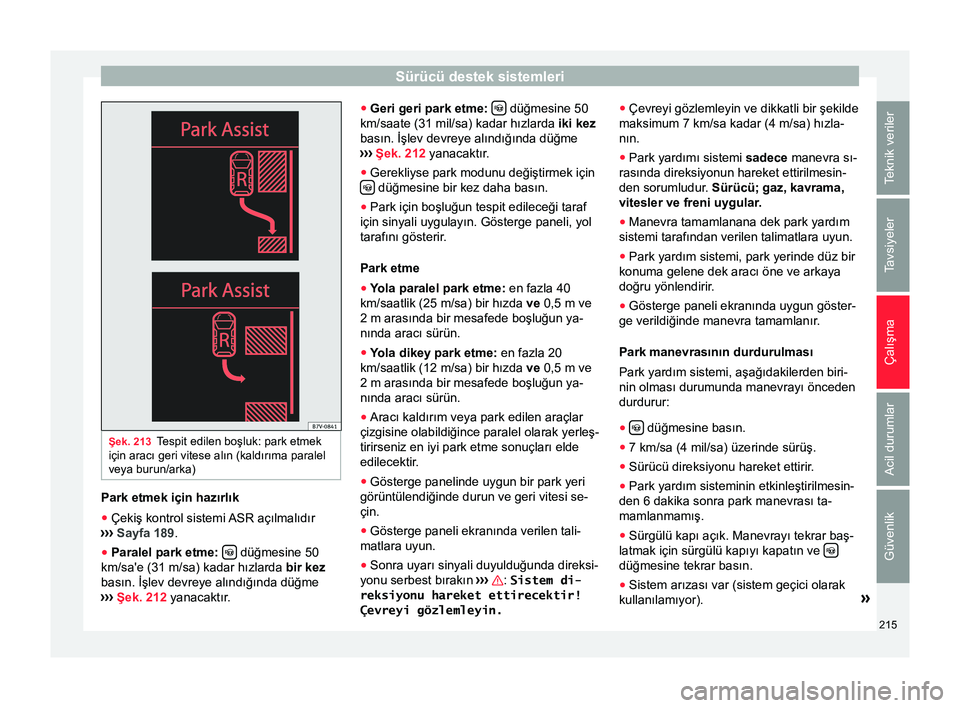

Şek. 213
Tespit edilen boşluk: park etmek
için aracı geri vitese alın (kaldırıma paralel
veya burun/arka) Park etmek için hazırlık
● Çekiş kontrol sistemi ASR açılmalıdır
›› ›
Sayfa 189.
● Paralel park etme:  düğmesine 50
km/sa'e (31 m/sa) kadar hızlarda bir kez
basın. İşlev devreye alındığında düğme
›› ›

Şek. 212 yanacaktır. ●
Geri geri park etme:  düğmesine 50
km/saate (31 mil/sa) kadar hızlarda iki kez
basın. İşlev devreye alındığında düğme
›› ›

Şek. 212 yanacaktır.
● Gerekliyse park modunu değiştirmek için
 düğmesine bir kez daha basın.
● Park için boşluğun tespit edileceği taraf
için sinyali uygulayın. Gösterge paneli, yol
tarafını gösterir.
Park etme
● Yola paralel park etme:

en fazla 40
km/saatlik (25 m/sa) bir hızda ve 0,5 m ve
2 m arasında bir mesafede boşluğun ya-
nında aracı sürün.
● Yola dikey park etme: en fazla 20
km/saatlik (12 m/sa) bir hızda ve 0,5 m ve
2 m arasında bir mesafede boşluğun ya-
nında aracı sürün.
● Aracı kaldırım veya park edilen araçlar
çizgisine olabildiğince paralel olarak yerleş-
tirirseniz en iyi park etme sonuçları elde
edilecektir.
● Gösterge panelinde uygun bir park yeri
görüntülendiğinde durun ve geri vitesi se-
çin.
● Gösterge paneli ekranında verilen tali-
matlara uyun.
● Sonra uyarı sinyali duyulduğunda direksi-
yonu serbest bırakın ›››

:
Sistem di-
reksiyonu hareket ettirecektir!
Çevreyi gözlemleyin. ●
Çevreyi gözlemleyin ve dikkatli bir şekilde
maksimum 7 km/sa kadar (4 m/sa) hızla-
nın.
● Park yardımı sistemi sadece manevra sı-
rasında direksiyonun hareket ettirilmesin-
den sorumludur. Sürücü; gaz, kavrama,
vitesler ve freni uygular .
● Manevra tamamlanana dek park yardım
sistemi tarafından verilen talimatlara uyun.
● Park yardım sistemi, park yerinde düz bir
konuma gelene dek aracı öne ve arkaya
doğru yönlendirir

.
● Gösterge paneli ekranında uygun göster-
ge verildiğinde manevra tamamlanır.
Park manevrasının durdurulması
Park yardım sistemi, aşağıdakilerden biri-
nin olması durumunda manevrayı önceden
durdurur:
●  düğmesine basın.
● 7 km/sa (4 mil/sa) üzerinde sürüş.
● Sürücü direksiyonu hareket ettirir.
● Park yardım sisteminin etkinleştirilmesin-
den 6 dakika sonra park manevrası ta-
mamlanmamış.
● Sürgülü kapı açık. Manevrayı tekrar baş-
latmak için sürgülü kapıyı kapatın ve  düğmesine tekrar basın.
● Sistem arızası var (sistem geçici olarak
kullanılamıyor). »
215
Teknik veriler
Tavsiyeler
Çalışma
Acil durumlar
Güvenlik

Çalışma

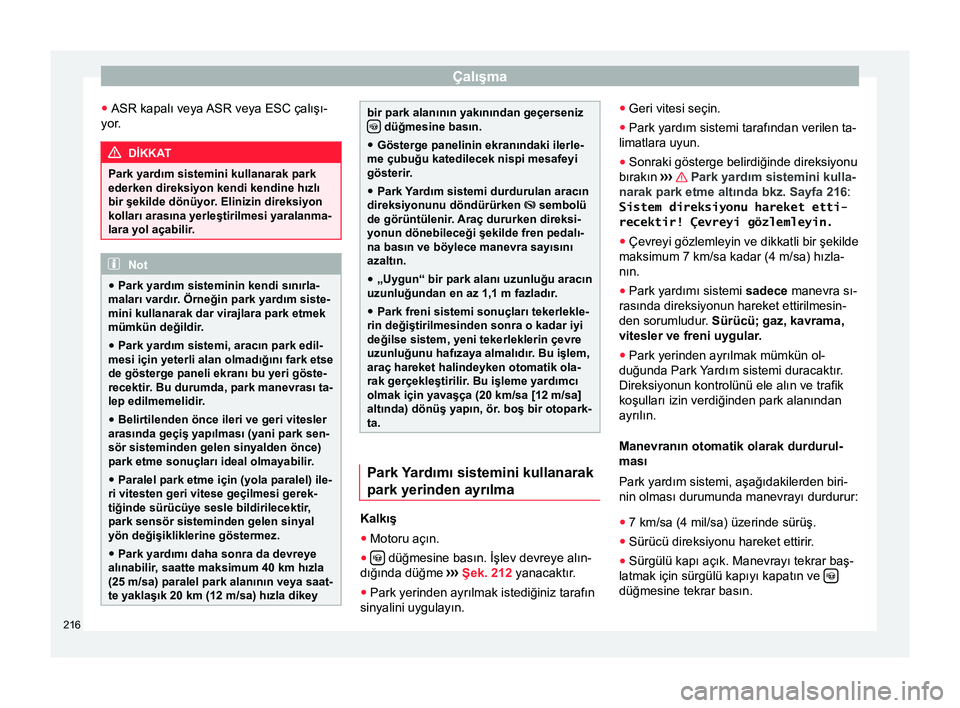

● ASR kapalı veya ASR veya ESC çalışı-
yor . DİKKAT
Park yardım sistemini kullanarak park
ederken direksiyon kendi kendine hızlı
bir şekilde dönüyor. Elinizin direksiyon kolları arasına yerleştirilmesi yaralanma-
lara yol açabilir .Not
● Park yardım sisteminin kendi sınırla-
maları vardır. Örneğin park yardım siste-
mini kullanarak dar virajlara park etmek
mümkün değildir .
● Park yardım sistemi, aracın park edil-
mesi için yeterli alan olmadığını fark etse
de gösterge paneli ekranı bu yeri göste-
recektir
. Bu durumda, park manevrası ta-
lep edilmemelidir.
● Belirtilenden önce ileri ve geri vitesler
arasında geçiş yapılması (yani park sen-
sör sisteminden gelen sinyalden önce)
park etme sonuçları ideal olmayabilir

.
● Paralel park etme için (yola paralel) ile-
ri vitesten geri vitese geçilmesi gerek-
tiğinde sürücüye sesle bildirilecektir, park sensör sisteminden gelen sinyal
yön değişikliklerine göstermez.
● Park yardımı daha sonra da devreye
alınabilir, saatte maksimum 40 km hızla
(25 m/sa) paralel park alanının veya saat- te yaklaşık 20 km (12 m/sa) hızla dikey bir park alanının yakınından geçerseniz
 düğmesine basın.
● Gösterge panelinin ekranındaki ilerle-
me çubuğu katedilecek nispi mesafeyi
gösterir.
● Park Y

ardım sistemi durdurulan aracın
direksiyonunu döndürürken  sembolü
de görüntülenir. Araç dururken direksi-
yonun dönebileceği şekilde fren pedalı-
na basın ve böylece manevra sayısını
azaltın.
● „Uygun“ bir park alanı uzunluğu aracın
uzunluğundan en az 1,1 m fazladır

.
● Park freni sistemi sonuçları tekerlekle-
rin değiştirilmesinden sonra o kadar iyi
değilse sistem, yeni tekerleklerin çevre
uzunluğunu hafızaya almalıdır. Bu işlem,
araç hareket halindeyken otomatik ola-
rak gerçekleştirilir. Bu işleme yardımcı
olmak için yavaşça (20 km/sa [12 m/sa]
altında) dönüş yapın, ör

. boş bir otopark-
ta. Park Yardımı sistemini kullanarak
park yerinden ayrılma
Kalkış
● Motoru açın.
●  düğmesine basın. İşlev devreye alın-
dığında düğme ›››

Şek. 212 yanacaktır.
● Park yerinden ayrılmak istediğiniz tarafın
sinyalini uygulayın. ●
Geri vitesi seçin.
● Park yardım sistemi tarafından verilen ta-
limatlara uyun.
● Sonraki gösterge belirdiğinde direksiyonu
bırakın ›››

Park yardım sistemini kulla-
narak park etme altında bkz. Sayfa 216:
Sistem direksiyonu hareket etti-
recektir! Çevreyi gözlemleyin.
● Çevreyi gözlemleyin ve dikkatli bir şekilde
maksimum 7 km/sa kadar (4 m/sa) hızla-
nın.
● Park yardımı sistemi
sadece manevra sı-
rasında direksiyonun hareket ettirilmesin-
den sorumludur. Sürücü; gaz, kavrama,
vitesler ve freni uygular.
● Park yerinden ayrılmak mümkün ol-
duğunda Park

Yardım sistemi duracaktır
.
Direksiyonun kontrolünü ele alın ve trafik
koşulları izin verdiğinden park alanından
ayrılın.
Manevranın otomatik olarak durdurul-
ması
Park yardım sistemi, aşağıdakilerden biri-
nin olması durumunda manevrayı durdurur:
● 7 km/sa (4 mil/sa) üzerinde sürüş.
● Sürücü direksiyonu hareket ettirir.
● Sürgülü kapı açık. Manevrayı tekrar baş-
latmak için sürgülü kapıyı kapatın ve  düğmesine tekrar basın.
216

Sürücü destek sistemleri

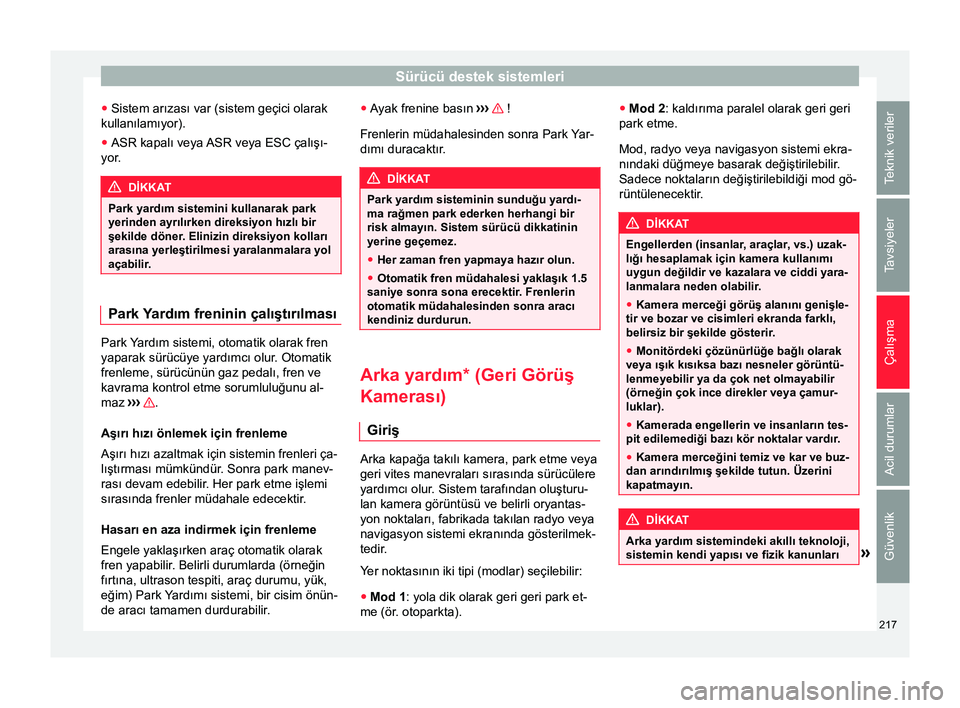

● Sistem arızası var (sistem geçici olarak
kullanılamıyor).
● ASR kapalı veya ASR veya ESC çalışı-
yor. DİKKAT
Park yardım sistemini kullanarak park
yerinden ayrılırken direksiyon hızlı bir
şekilde döner. Elinizin direksiyon kolları
arasına yerleştirilmesi yaralanmalara yol
açabilir . Park Yardım freninin çalıştırılması
Park Yardım sistemi, otomatik olarak fren
yaparak sürücüye yardımcı olur. Otomatik
frenleme, sürücünün gaz pedalı, fren ve
kavrama kontrol etme sorumluluğunu al-
maz ››
› .
Aşırı hızı önlemek için frenleme
Aşırı hızı azaltmak için sistemin frenleri ça-
lıştırması mümkündür. Sonra park manev-
rası devam edebilir . Her park etme işlemi
sırasında frenler müdahale edecektir

.
Hasarı en aza indirmek için frenleme
Engele yaklaşırken araç otomatik olarak
fren yapabilir. Belirli durumlarda (örneğin
fırtına, ultrason tespiti, araç durumu, yük,
eğim) Park Yardımı sistemi, bir cisim önün-
de aracı tamamen durdurabilir. ●
Ayak frenine basın ››

› !
Frenlerin müdahalesinden sonra Park Y ar-
dımı duracaktır
. DİKKAT
Park yardım sisteminin sunduğu yardı-
ma rağmen park ederken herhangi bir
risk almayın. Sistem sürücü dikkatinin
yerine geçemez.
● Her zaman fren yapmaya hazır olun.
● Otomatik fren müdahalesi yaklaşık 1.5
saniye sonra sona erecektir. Frenlerin
otomatik müdahalesinden sonra aracı
kendiniz durdurun. Arka yardım* (Geri Görüş
Kamerası)
Giriş Arka kapağa takılı kamera, park etme veya
geri vites manevraları sırasında sürücülere
yardımcı olur. Sistem tarafından oluşturu-
lan kamera görüntüsü ve belirli oryantas-
yon noktaları, fabrikada takılan radyo veya
navigasyon sistemi ekranında gösterilmek-
tedir .
Y

er noktasının iki tipi (modlar) seçilebilir:
● Mod 1: yola dik olarak geri geri park et-
me (ör. otoparkta). ●
Mod 2: kaldırıma paralel olarak geri geri
park etme.
Mod, radyo veya navigasyon sistemi ekra-
nındaki düğmeye basarak değiştirilebilir
.
Sadece noktaların değiştirilebildiği mod gö-
rüntülenecektir. DİKKAT
Engellerden (insanlar, araçlar, vs.) uzak-
lığı hesaplamak için kamera kullanımı
uygun değildir ve kazalara ve ciddi yara-
lanmalara neden olabilir.
● Kamera merceği görüş alanını genişle-
tir ve bozar ve cisimleri ekranda farklı,
belirsiz bir şekilde gösterir.
● Monitördeki çözünürlüğe bağlı olarak
veya ışık kısıksa bazı nesneler görüntü-
lenmeyebilir ya da çok net olmayabilir
(örneğin çok ince direkler veya çamur-
luklar).
● Kamerada engellerin ve insanların tes-
pit edilemediği bazı kör noktalar vardır.
● Kamera merceğini temiz ve kar ve buz-
dan arındırılmış şekilde tutun. Üzerini
kapatmayın. DİKKAT
Arka yardım sistemindeki akıllı teknoloji,
sistemin kendi yapısı ve fizik kanunları » 217
Teknik veriler
Tavsiyeler
Çalışma
Acil durumlar
Güvenlik

Çalışma
tarafından empoze edilen sınırları değiş-
tiremez. Arka yardım sisteminin dikkat-
siz veya kontrolsüz kullanımı ciddi yara-
lanma ve kazalara yol açabilir . Sistem
sürücü dikkatinin yerine geçemez.
● Hızınız ve sürüş tarzınızı görüş özelliği,
yol, trafik ve hava koşullarına göre ayar-
layın.
● Aracın çevresindeki alanı her zaman
yakından izleyin ve her zaman park et-
tiğiniz yere doğru bakın. Gösterge, mev-
cut direksiyon açısını kullanarak aracın
arka tarafının yolunu gösterir
. Aracın
önü arkaya kıyasla daha fazla döner

.
● Ekrana bakarken dikkatinizi trafikten
uzaklaştırmayın.
● Kameralar çocuklar, hayvanlar veya
nesneleri her zaman tespit etmediğinden
araç çevresindeki alanı her zaman göz-
lemleyin.
● Sistem tüm alanları net olarak göster-
meyebilir.
● Arka kapak tamamen kapatıldığında
sadece arka yardım sistemini kullanın. ÖNEMLİ
● Kamera ekranda sadece 2D görüntüle-
rini gösterir. Derinlik olmamasına bağlı
olarak yoldaki çatlakları veya çıkıntı ya-
pan cisimleri fark etmek zor veya imkan-
sız olabilir .
● Kameralar

, ince raylar, parmaklıklar, di-
rekler ve ağaçlar, vs gibi nesneleri tespit edemeyebilir. Bu, aracınızın hasar gör-
mesine yol açabilir.
Kullanma talimatları
Şek. 214
Bagaj kapağında: arka yardım ka-
merasının yeri Şek. 215
Arka yardım ekranı: mod 2 bağlı Ekrandaki işlev düğmeleri: menüyü görüntüleyin;
 menüyü giz-
leyin.
 Geri vites kamera görüntülerinin ka-
patılması
Ekran yardımı. Y ardım listesi, kamera
görüntüsündeki çizgiler ve yüzeyleri
açıklar

. Yardımdan çıkmak için 'e ba-
sın.
Sessize alın.
Ekranı ayarlayın: parlaklık, kontrast,
renk.
Yola dikey olarak arka park oryantas-
yon noktalarının açılması (mod 1).
Optik park sisteminin görüntülenmesi.
Optik park sistemi (OPS) olmayan araçlarda- ki işlemler
Göstergenin oto-
matik olarak açıl-
ması:Kontak açık veya motor çalışırken
geri vitesi seçin. Mod 1 görüntüle-
necektir.
Göstergenin ma-
nuel olarak ka-
patılması:
Radyo veya navigasyon sistemin-
deki alanı seçmek için ››› kitapçık
Radio (Radyo) veya ››› kitapçık
Navigation system (Navigasyon
sistemi) düğmesine basın.
VEYA: ekrandaki
 butonuna
basın.
VEYA: kontağı kapattıktan sonra
arka yardım görüntüsü kısa süre
için ekranda kalır. 1
2
3
4
5
6
7
218
