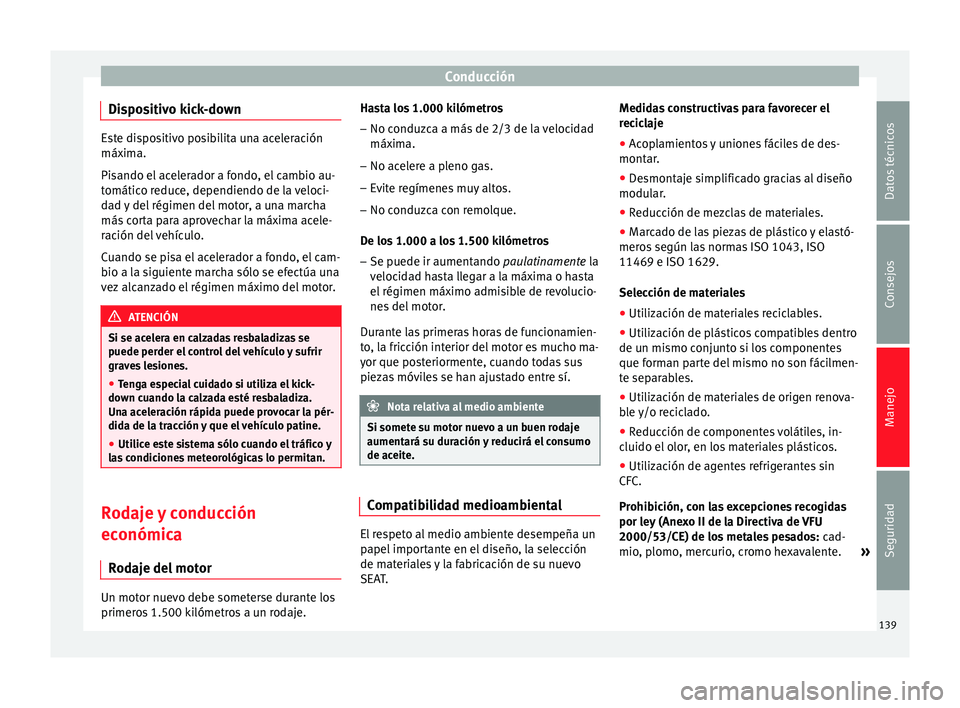

Conducción
Dispositivo kick-down Este dispositivo posibilita una aceleración
máxima.
Pisando el acelerador a fondo, el cambio au-
tomático reduce, dependiendo de la veloci-
dad y del régimen del motor, a una marcha
más corta para aprovechar la máxima acele-
ración del vehículo.
Cuando se pisa el acelerador a fondo, el cam-
bio a la siguiente marcha sólo se efectúa una
vez alcanzado el régimen máximo del motor.
ATENCIÓN
Si se acelera en calzadas resbaladizas se
puede perder el control del vehículo y sufrir
graves lesiones.
● Tenga especial cuidado si utiliza el kick-
down cuando la calzada esté resbaladiza.
Una aceleración rápida puede provocar la pér-
dida de la tracción y que el vehículo patine.
● Utilice este sistema sólo cuando el tráfico y
las condiciones meteorológicas lo permitan. Rodaje y conducción
económica
Rodaje del motor Un motor nuevo debe someterse durante los
primeros 1.500 kilómetros a un rodaje. Hasta los 1.000 kilómetros
– No conduzca a más de 2/3 de la velocidad
máxima.
– No acelere a pleno gas.
– Evite regímenes muy altos.
– No conduzca con remolque.
De los 1.000 a los 1.500 kilómetros – Se puede ir aumentando paulatinamente la
v eloc
idad hasta llegar a la máxima o hasta
el régimen máximo admisible de revolucio-
nes del motor.
Durante las primeras horas de funcionamien-
to, la fricción interior del motor es mucho ma-
yor que posteriormente, cuando todas sus
piezas móviles se han ajustado entre sí. Nota relativa al medio ambiente
Si somete su motor nuevo a un buen rodaje
aumentará su duración y reducirá el consumo
de aceite. Compatibilidad medioambiental
El respeto al medio ambiente desempeña un
papel importante en el diseño, la selección
de materiales y la fabricación de su nuevo
SEAT.Medidas constructivas para favorecer el
reciclaje
● Acoplamientos y uniones fáciles de des-
montar.
● Desmontaje simplificado gracias al diseño
modular.
● Reducción de mezclas de materiales.
● Marcado de las piezas de plástico y elastó-
meros según las normas ISO 1043, ISO
11469 e ISO 1629.
Selección de materiales
● Utilización de materiales reciclables.
● Utilización de plásticos compatibles dentro
de un mismo conjunto si los componentes
que forman parte del mismo no son fácilmen-
te separables.
● Utilización de materiales de origen renova-
ble y/o reciclado.
● Reducción de componentes volátiles, in-
cluido el olor, en los materiales plásticos.
● Utilización de agentes refrigerantes sin
CFC.
Prohibición, con las excepciones recogidas
por ley (Anexo II de la Directiva de VFU
2000/53/CE) de los metales pesados: cad-
mio, plomo, mercurio, cromo hexavalente. »
139
Datos técnicos
Consejos
Manejo
Seguridad
Page 142 of 252

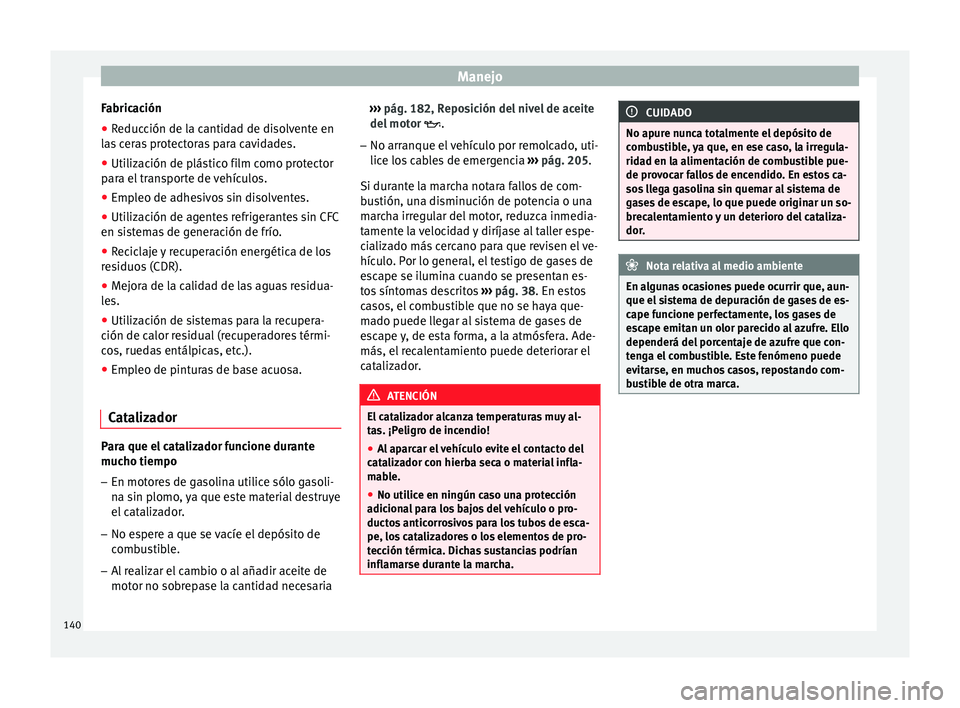

Manejo
Fabricación
● Reducción de la cantidad de disolvente en
las ceras protectoras para cavidades.
● Utilización de plástico film como protector
para el transporte de vehículos.
● Empleo de adhesivos sin disolventes.
● Utilización de agentes refrigerantes sin CFC
en sistemas de generación de frío.
● Reciclaje y recuperación energética de los
residuos (CDR).
● Mejora de la calidad de las aguas residua-
les.
● Utilización de sistemas para la recupera-
ción de calor residual (recuperadores térmi-
cos, ruedas entálpicas, etc.).
● Empleo de pinturas de base acuosa.
Catalizador Para que el catalizador funcione durante
mucho tiempo
– En motores de gasolina utilice sólo gasoli-
na sin plomo, ya que este material destruye
el catalizador.
– No espere a que se vacíe el depósito de
combustible.
– Al realizar el cambio o al añadir aceite de
motor no sobrepase la cantidad necesaria ›››
pág. 182, Reposición del nivel de aceite
del motor .
– No arranque el vehículo por remolcado, uti-
lice los cables de emergencia ››› pág. 205 .
Si dur ant
e la marcha notara fallos de com-
bustión, una disminución de potencia o una
marcha irregular del motor, reduzca inmedia-
tamente la velocidad y diríjase al taller espe-
cializado más cercano para que revisen el ve-
hículo. Por lo general, el testigo de gases de
escape se ilumina cuando se presentan es-
tos síntomas descritos ››› pág. 38
. En estos
casos, el combustible que no se haya que-
mado puede llegar al sistema de gases de
escape y, de esta forma, a la atmósfera. Ade-
más, el recalentamiento puede deteriorar el
catalizador. ATENCIÓN
El catalizador alcanza temperaturas muy al-
tas. ¡Peligro de incendio!
● Al aparcar el vehículo evite el contacto del
catalizador con hierba seca o material infla-
mable.
● No utilice en ningún caso una protección
adicional para los bajos del vehículo o pro-
ductos anticorrosivos para los tubos de esca-
pe, los catalizadores o los elementos de pro-
tección térmica. Dichas sustancias podrían
inflamarse durante la marcha. CUIDADO
No apure nunca totalmente el depósito de
combustible, ya que, en ese caso, la irregula-
ridad en la alimentación de combustible pue-
de provocar fallos de encendido. En estos ca-
sos llega gasolina sin quemar al sistema de
gases de escape, lo que puede originar un so-
brecalentamiento y un deterioro del cataliza-
dor. Nota relativa al medio ambiente
En algunas ocasiones puede ocurrir que, aun-
que el sistema de depuración de gases de es-
cape funcione perfectamente, los gases de
escape emitan un olor parecido al azufre. Ello
dependerá del porcentaje de azufre que con-
tenga el combustible. Este fenómeno puede
evitarse, en muchos casos, repostando com-
bustible de otra marca. 140
Page 143 of 252

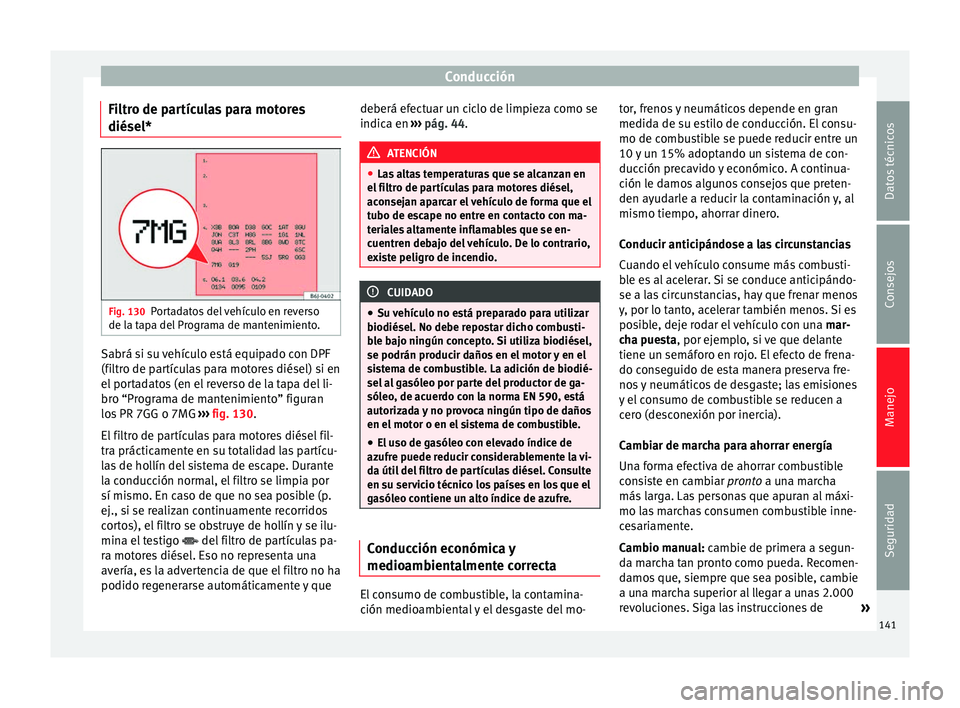

Conducción
Filtro de partículas para motores
diésel* Fig. 130
Portadatos del vehículo en reverso
de la tapa del Programa de mantenimiento. Sabrá si su vehículo está equipado con DPF
(filtro de partículas para motores diésel) si en
el portadatos (en el reverso de la tapa del li-
bro “Programa de mantenimiento” figuran
los PR 7GG o 7MG
››› fig. 130 .
El fi
ltro de partículas para motores diésel fil-
tra prácticamente en su totalidad las partícu-
las de hollín del sistema de escape. Durante
la conducción normal, el filtro se limpia por
sí mismo. En caso de que no sea posible (p.
ej., si se realizan continuamente recorridos
cortos), el filtro se obstruye de hollín y se ilu-
mina el testigo del filtro de partículas pa-
ra motores diésel. Eso no representa una
avería, es la advertencia de que el filtro no ha
podido regenerarse automáticamente y que deberá efectuar un ciclo de limpieza como se
indica en
››› pág. 44. ATENCIÓN
● Las altas temperaturas que se alcanzan en
el filtro de partículas para motores diésel,
aconsejan aparcar el vehículo de forma que el
tubo de escape no entre en contacto con ma-
teriales altamente inflamables que se en-
cuentren debajo del vehículo. De lo contrario,
existe peligro de incendio. CUIDADO
● Su vehículo no está preparado para utilizar
biodiésel. No debe repostar dicho combusti-
ble bajo ningún concepto. Si utiliza biodiésel,
se podrán producir daños en el motor y en el
sistema de combustible. La adición de biodié-
sel al gasóleo por parte del productor de ga-
sóleo, de acuerdo con la norma EN 590, está
autorizada y no provoca ningún tipo de daños
en el motor o en el sistema de combustible.
● El uso de gasóleo con elevado índice de
azufre puede reducir considerablemente la vi-
da útil del filtro de partículas diésel. Consulte
en su servicio técnico los países en los que el
gasóleo contiene un alto índice de azufre. Conducción económica y
medioambientalmente correcta
El consumo de combustible, la contamina-
ción medioambiental y el desgaste del mo-tor, frenos y neumáticos depende en gran
medida de su estilo de conducción. El consu-
mo de combustible se puede reducir entre un
10 y un 15% adoptando un sistema de con-
ducción precavido y económico. A continua-
ción le damos algunos consejos que preten-
den ayudarle a reducir la contaminación y, al
mismo tiempo, ahorrar dinero.
Conducir anticipándose a las circunstancias
Cuando el vehículo consume más combusti-
ble es al acelerar. Si se conduce anticipándo-
se a las circunstancias, hay que frenar menos
y, por lo tanto, acelerar también menos. Si es
posible, deje rodar el vehículo con una
mar-
cha puesta , por ejemplo, si ve que delante
tiene u n semáf
oro en rojo. El efecto de frena-
do conseguido de esta manera preserva fre-
nos y neumáticos de desgaste; las emisiones
y el consumo de combustible se reducen a
cero (desconexión por inercia).
Cambiar de marcha para ahorrar energía
Una forma efectiva de ahorrar combustible
consiste en cambiar pronto a una marcha
más larga. Las personas que apuran al máxi-
mo las marchas consumen combustible inne-
cesariamente.
Cambio manual: cambie de primera a segun-
da m
archa tan pronto como pueda. Recomen-
damos que, siempre que sea posible, cambie
a una marcha superior al llegar a unas 2.000
revoluciones. Siga las instrucciones de »
141
Datos técnicos
Consejos
Manejo
Seguridad
Page 144 of 252

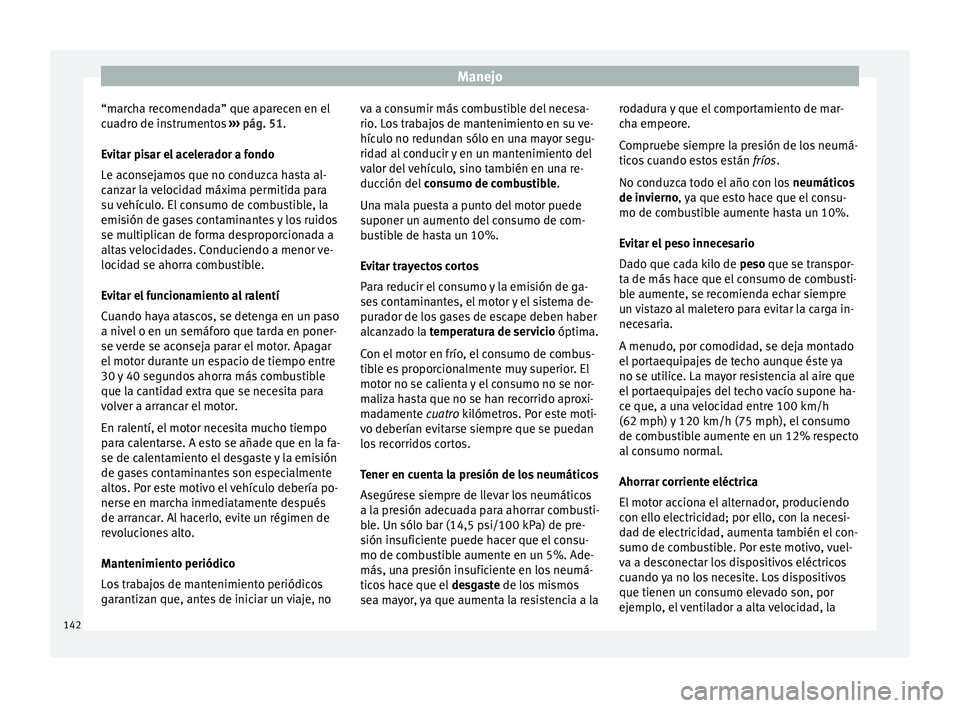

Manejo
“marcha recomendada” que aparecen en el
cuadro de instrumentos ››› pág. 51 .
E v
itar pisar el acelerador a fondo
Le aconsejamos que no conduzca hasta al-
canzar la velocidad máxima permitida para
su vehículo. El consumo de combustible, la
emisión de gases contaminantes y los ruidos
se multiplican de forma desproporcionada a
altas velocidades. Conduciendo a menor ve-
locidad se ahorra combustible.
Evitar el funcionamiento al ralentí
Cuando haya atascos, se detenga en un paso
a nivel o en un semáforo que tarda en poner-
se verde se aconseja parar el motor. Apagar
el motor durante un espacio de tiempo entre
30 y 40 segundos ahorra más combustible
que la cantidad extra que se necesita para
volver a arrancar el motor.
En ralentí, el motor necesita mucho tiempo
para calentarse. A esto se añade que en la fa-
se de calentamiento el desgaste y la emisión
de gases contaminantes son especialmente
altos. Por este motivo el vehículo debería po-
nerse en marcha inmediatamente después
de arrancar. Al hacerlo, evite un régimen de
revoluciones alto.
Mantenimiento periódico
Los trabajos de mantenimiento periódicos
garantizan que, antes de iniciar un viaje, no va a consumir más combustible del necesa-
rio. Los trabajos de mantenimiento en su ve-
hículo no redundan sólo en una mayor segu-
ridad al conducir y en un mantenimiento del
valor del vehículo, sino también en una re-
ducción del
consumo de combustible.
Una mala puesta a punto del motor puede
suponer un aumento del consumo de com-
bustible de hasta un 10%.
Evitar trayectos cortos
Para reducir el consumo y la emisión de ga-
ses contaminantes, el motor y el sistema de-
purador de los gases de escape deben haber
alcanzado la temperatura de servicio óptima.
Con el
motor en frío, el consumo de combus-
tible es proporcionalmente muy superior. El
motor no se calienta y el consumo no se nor-
maliza hasta que no se han recorrido aproxi-
madamente cuatro kilómetros. Por este moti-
v
o deberían evitarse siempre que se puedan
los recorridos cortos.
Tener en cuenta la presión de los neumáticos
Asegúrese siempre de llevar los neumáticos
a la presión adecuada para ahorrar combusti-
ble. Un sólo bar (14,5 psi/100 kPa) de pre-
sión insuficiente puede hacer que el consu-
mo de combustible aumente en un 5%. Ade-
más, una presión insuficiente en los neumá-
ticos hace que el desgaste de los mismos
sea m
ayor, ya que aumenta la resistencia a la rodadura y que el comportamiento de mar-
cha empeore.
Compruebe siempre la presión de los neumá-
ticos cuando estos están
fríos.
No conduzca todo el año con los neumáticos
de invierno, ya que esto hace que el consu-
mo de comb
ustible aumente hasta un 10%.
Evitar el peso innecesario
Dado que cada kilo de
peso que se transpor-
ta de más hace que el consumo de combusti-
ble aumente, se recomienda echar siempre
un vistazo al maletero para evitar la carga in-
necesaria.
A menudo, por comodidad, se deja montado
el portaequipajes de techo aunque éste ya
no se utilice. La mayor resistencia al aire que
el portaequipajes del techo vacío supone ha-
ce que, a una velocidad entre 100 km/h
(62 mph) y 120 km/h (75 mph), el consumo
de combustible aumente en un 12% respecto
al consumo normal.
Ahorrar corriente eléctrica
El motor acciona el alternador, produciendo
con ello electricidad; por ello, con la necesi-
dad de electricidad, aumenta también el con-
sumo de combustible. Por este motivo, vuel- va a desconectar los dispositivos eléctricos
cuando ya no los necesite. Los dispositivos
que tienen un consumo elevado son, por
ejemplo, el ventilador a alta velocidad, la
142
Page 145 of 252

Sistemas de asistencia al conductor
calefacción de la luneta trasera o la calefac-
ción de los asientos*. Aviso
● Si el coche es un Start-Stop, se recomienda
no de s
conectar dicha función.
● Es recomendable cerrar las ventanillas si se
conduce a más de 60 km/h
● No conduzca con el pie apoyado sobre el
pedal del embrague, ya que la presión del
mismo p
uede hacer patinar el disco, gastará
más combustible y puede quemar los forros
del disco de embrague provocando una avería
grave.
● No mantenga el coche en una pendiente ha-
ciendo trabajar el embrague, utilice el freno
de pie o de mano apoyándose en este último
para arrancar. El consumo será menor y evita- rá que pueda dañarse el disco de embrague.
● Utilice el freno motor en las bajadas engra-
nando la marcha que mejor se adapte a la
pendiente. El consumo será “cero” y los fre-
nos no sufrirán. Sistemas de asistencia al
conductor
Sistemas de frenado y
estabilización Control electrónico de estabilización
(ESC)* Fig. 131
Detalle de la consola central: tecla
ESC. Este control electrónico de estabilización re-
duce el riesgo de derrapar y mejora la estabi-
lidad del vehículo.
El control electrónico de estabilización (ESC)
incluye el bloqueo electrónico del diferencial
(EDS), la regulación antipatinaje en la acele-
ración ASR, la ayuda a la frenada de emer-
gencia (BAS) y el programa de estabilización
de remolque (TSP). El ESC funciona conjunta-mente con el ABS. Si falla el ESC o el ABS, se
iluminan ambos testigos de control.
El ESC se activa automáticamente al poner
en marcha el motor.
El ESC está siempre activado, no es posible
desactivarlo. Con el interruptor del ESC sólo
es posible desactivar el ASR.
El ASR se puede desactivar en aquellos casos
en los que se desee que patinen las ruedas.
Por ejemplo:
● al conducir con cadenas para la nieve,
● al conducir por nieve profunda o terreno
blando,
● para desatascar el vehículo en vaivén.
A continuación se debe presionar la tecla pa-
ra activar de nuevo el ASR.
Control electrónico de estabilización (ESC)*
El ESC reduce el peligro de derrape al frenar
las ruedas de forma individual.
Con ayuda del giro del volante y de la veloci-
dad del vehículo se determina la dirección
deseada por el conductor y se compara cons-
tantemente con el comportamiento real del
vehículo. Al producirse irregularidades, como
por ejemplo, si el vehículo empieza de derra-
par, el ESC frena la rueda adecuada automá-
ticamente. »
143
Datos técnicos
Consejos
Manejo
Seguridad
Page 146 of 252

Manejo
El vehículo recupera su estabilidad mediante
las fuerzas aplicadas sobre la rueda al frenar.
Si tiende a sobrevirar (derrape del tren trase-
ro), el sistema actúa sobre la rueda delantera
que describe la trayectoria exterior de la cur-
va.
Recomendación de maniobra de dirección
Es una función complementaria de seguridad
incluida en el ESC. Esta función permite al
conductor estabilizar el vehículo más fácil-
mente en una situación crítica. Por ejemplo,
en el caso en que se deba frenar bruscamen-
te sobre un suelo con diferente , el vehículo
tendería a desestabilizar su trayectoria hacia
la derecha o hacia la izquierda. En este caso
el ESC reconoce esta situación y asiste al
conductor con una maniobra de contravolan-
te de la dirección electromecánica.
Esta función proporciona al conductor sim-
plemente una recomendación de maniobra
de giro en situaciones críticas.
El vehículo no se autodirige con esta función,
el conductor es en todo momento el respon-
sable del control de la dirección de su vehí-
culo. ATENCIÓN
● No se debe olvidar que ni con el ESC se
pueden salvar los límites impuestos por las
leyes físicas. Téngase en cuenta este hecho, sobre todo al circular por una carretera resba-
ladiza o mojada, o al circular con remolque.
●
El estilo de conducción deberá adaptarse
siempre al estado de la calzada y las condi-
ciones del tráfico. La mayor seguridad pro-
porcionada por el ESC no deberá inducir a co-
rrer ningún riesgo. CUIDADO
● Para garantizar el correcto funcionamiento
del ESC, deberán utilizarse neumáticos idén-
ticos en las cuatro ruedas. Si los neumáticos
presentaran perímetros de rodadura desigua-
les podría reducirse la potencia del motor.
● Las modificaciones efectuadas en el vehí-
culo (p. ej., en el motor, en el sistema de fre-
nos, en el tren de rodaje o en la combinación
de ruedas/neumáticos), pueden afectar al
funcionamiento del ABS, EDS, ESC y ASR. Bloqueo electrónico del diferencial
(EDS)*
Mediante el EDS se mejora notablemente, o
incluso se hace posible, el arranque, la ace-
leración o la subida en pendientes, aun
cuando la calzada presenta condiciones des-
favorables.
El sistema controla el número de vueltas de
las ruedas motrices mediante los sensores
del ABS. En caso de avería del EDS se ilumi-
na el testigo ABS
››› pág. 45 . Si l
a velocidad de marcha no supera los
80 km/h (50 mph), las diferencias de giro del
orden de unas 100 vueltas/min, que pudie-
ran darse entre las ruedas motrices debido al
estado
parcialmente resbaladizo de la calza-
da, se compensan frenando la rueda que pa-
tina, transmitiéndose el esfuerzo motriz a la
otra rueda mediante el diferencial.
Para que el freno de disco de la rueda que
frena no se recaliente, el EDS se autodesco-
necta en caso de necesidad extrema. El vehí-
culo seguirá funcionando con las mismas
propiedades que las de otro sin EDS. Por este
motivo no se advierte de la desconexión del
EDS.
El EDS se vuelve a conectar automáticamente
en cuanto el freno se ha enfriado. ATENCIÓN
● Pise el acelerador con precaución para au-
mentar la velocidad sobre firme resbaladizo,
por ejemplo, sobre hielo y nieve. Las ruedas
motrices pueden llegar a patinar, a pesar del
EDS, mermando la seguridad de conducción.
● El estilo de conducción debe adaptarse
siempre al estado de la calzada y a las condi-
ciones del tráfico. La mayor seguridad que
proporciona el EDS no deberá inducir a correr
ningún riesgo. 144
Page 147 of 252

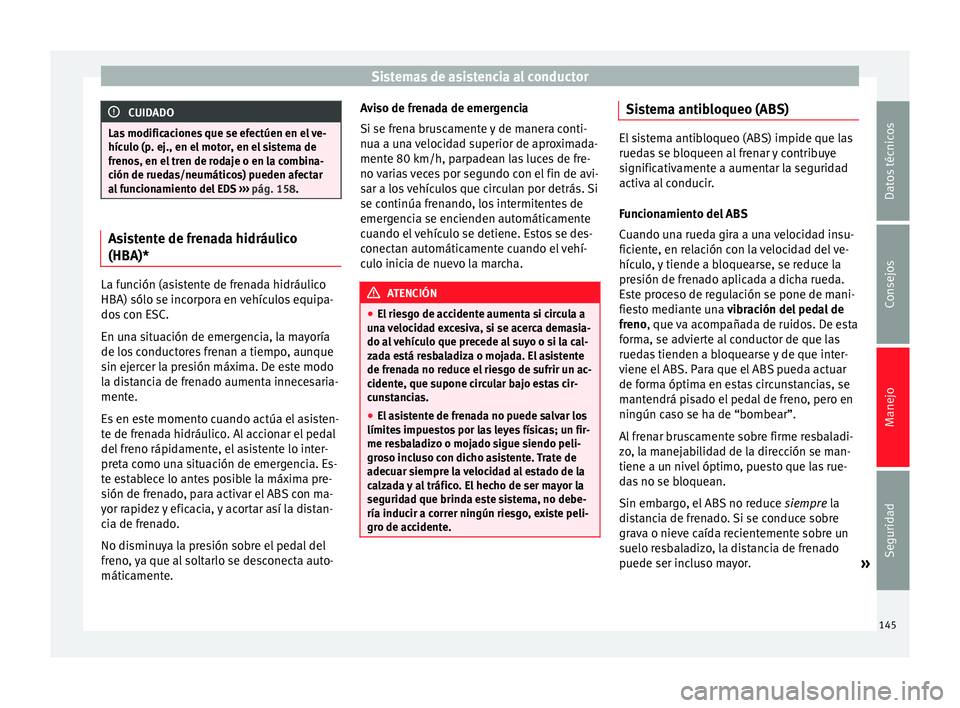

Sistemas de asistencia al conductor
CUIDADO
Las modificaciones que se efectúen en el ve-
hículo (p. ej., en el motor, en el sistema de
frenos, en el tren de rodaje o en la combina-
ción de ruedas/neumáticos) pueden afectar
al funcionamiento del EDS ››› pág. 158. Asistente de frenada hidráulico
(HBA)*
La función (asistente de frenada hidráulico
HBA) sólo se incorpora en vehículos equipa-
dos con ESC.
En una situación de emergencia, la mayoría
de los conductores frenan a tiempo, aunque
sin ejercer la presión máxima. De este modo
la distancia de frenado aumenta innecesaria-
mente.
Es en este momento cuando actúa el asisten-
te de frenada hidráulico. Al accionar el pedal
del freno rápidamente, el asistente lo inter-
preta como una situación de emergencia. Es-
te establece lo antes posible la máxima pre-
sión de frenado, para activar el ABS con ma-
yor rapidez y eficacia, y acortar así la distan-
cia de frenado.
No disminuya la presión sobre el pedal del
freno, ya que al soltarlo se desconecta auto-
máticamente. Aviso de frenada de emergencia
Si se frena bruscamente y de manera conti-
nua a una velocidad superior de aproximada-
mente 80 km/h, parpadean las luces de fre-
no varias veces por segundo con el fin de avi-
sar a los vehículos que circulan por detrás. Si
se continúa frenando, los intermitentes de
emergencia se encienden automáticamente
cuando el vehículo se detiene. Estos se des-
conectan automáticamente cuando el vehí-
culo inicia de nuevo la marcha.
ATENCIÓN
● El riesgo de accidente aumenta si circula a
una velocidad excesiva, si se acerca demasia-
do al vehículo que precede al suyo o si la cal-
zada está resbaladiza o mojada. El asistente
de frenada no reduce el riesgo de sufrir un ac-
cidente, que supone circular bajo estas cir-
cunstancias.
● El asistente de frenada no puede salvar los
límites impuestos por las leyes físicas; un fir-
me resbaladizo o mojado sigue siendo peli-
groso incluso con dicho asistente. Trate de
adecuar siempre la velocidad al estado de la
calzada y al tráfico. El hecho de ser mayor la
seguridad que brinda este sistema, no debe-
ría inducir a correr ningún riesgo, existe peli-
gro de accidente. Sistema antibloqueo (ABS)
El sistema antibloqueo (ABS) impide que las
ruedas se bloqueen al frenar y contribuye
significativamente a aumentar la seguridad
activa al conducir.
Funcionamiento del ABS
Cuando una rueda gira a una velocidad insu-
ficiente, en relación con la velocidad del ve-
hículo, y tiende a bloquearse, se reduce la
presión de frenado aplicada a dicha rueda.
Este proceso de regulación se pone de mani-
fiesto mediante una
vibración del pedal de
fr eno, que va acompañada de ruidos. De esta
forma, se advierte al conductor de que las
ruedas tienden a bloquearse y de que inter-
viene el ABS. Para que el ABS pueda actuar
de forma óptima en estas circunstancias, se
mantendrá pisado el pedal de freno, pero en
ningún caso se ha de “bombear”.
Al frenar bruscamente sobre firme resbaladi-
zo, la manejabilidad de la dirección se man-
tiene a un nivel óptimo, puesto que las rue-
das no se bloquean.
Sin embargo, el ABS no reduce siempre la
dis
tancia de frenado. Si se conduce sobre
grava o nieve caída recientemente sobre un
suelo resbaladizo, la distancia de frenado
puede ser incluso mayor. »
145
Datos técnicos
Consejos
Manejo
Seguridad
Page 148 of 252

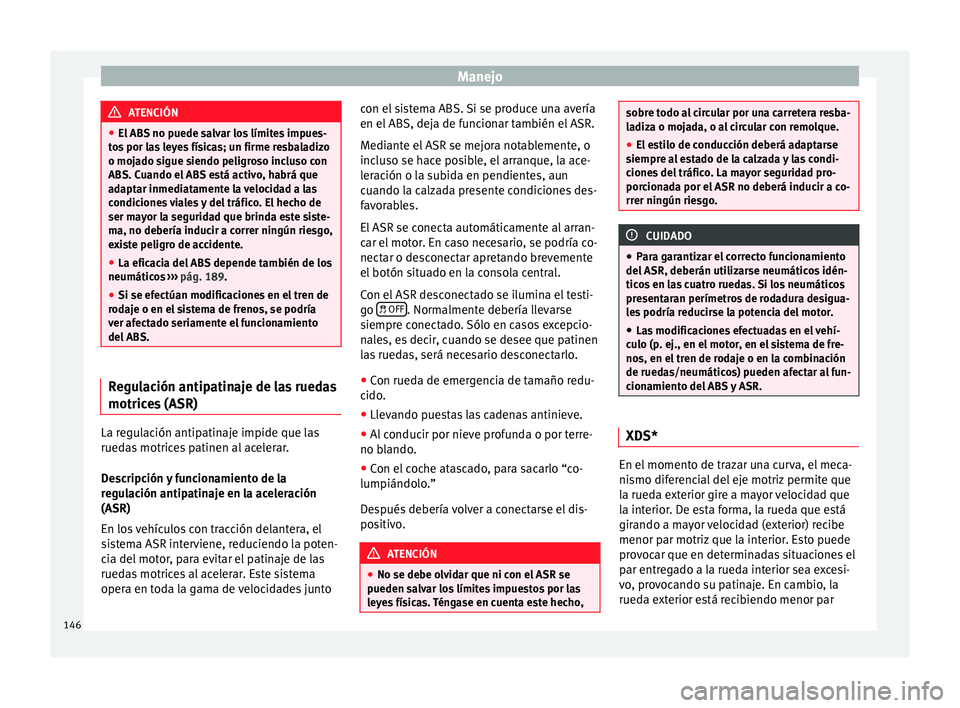

Manejo
ATENCIÓN
● El ABS no puede salvar los límites impues-
tos por las leyes físicas; un firme resbaladizo
o mojado sigue siendo peligroso incluso con
ABS. Cuando el ABS está activo, habrá que
adaptar inmediatamente la velocidad a las
condiciones viales y del tráfico. El hecho de
ser mayor la seguridad que brinda este siste-
ma, no debería inducir a correr ningún riesgo,
existe peligro de accidente.
● La eficacia del ABS depende también de los
neumáticos ››› pág. 189.
● Si se efectúan modificaciones en el tren de
rodaje o en el sistema de frenos, se podría
ver afectado seriamente el funcionamiento
del ABS. Regulación antipatinaje de las ruedas
motrices (ASR)
La regulación antipatinaje impide que las
ruedas motrices patinen al acelerar.
Descripción y funcionamiento de la
regulación antipatinaje en la aceleración
(ASR)
En los vehículos con tracción delantera, el
sistema ASR interviene, reduciendo la poten-
cia del motor, para evitar el patinaje de las
ruedas motrices al acelerar. Este sistema
opera en toda la gama de velocidades junto con el sistema ABS. Si se produce una avería
en el ABS, deja de funcionar también el ASR.
Mediante el ASR se mejora notablemente, o
incluso se hace posible, el arranque, la ace-
leración o la subida en pendientes, aun
cuando la calzada presente condiciones des-
favorables.
El ASR se conecta automáticamente al arran-
car el motor. En caso necesario, se podría co-
nectar o desconectar apretando brevemente
el botón situado en la consola central.
Con el ASR desconectado se ilumina el testi-
go
OFF . Normalmente debería llevarse
siempre conectado. Sólo en casos excepcio-
nales, es decir, cuando se desee que patinen
las ruedas, será necesario desconectarlo.
● Con rueda de emergencia de tamaño redu-
cido.
● Llevando puestas las cadenas antinieve.
● Al conducir por nieve profunda o por terre-
no blando.
● Con el coche atascado, para sacarlo “co-
lumpiándolo.”
Después debería volver a conectarse el dis-
positivo. ATENCIÓN
● No se debe olvidar que ni con el ASR se
pueden salvar los límites impuestos por las
leyes físicas. Téngase en cuenta este hecho, sobre todo al circular por una carretera resba-
ladiza o mojada, o al circular con remolque.
●
El estilo de conducción deberá adaptarse
siempre al estado de la calzada y las condi-
ciones del tráfico. La mayor seguridad pro-
porcionada por el ASR no deberá inducir a co-
rrer ningún riesgo. CUIDADO
● Para garantizar el correcto funcionamiento
del ASR, deberán utilizarse neumáticos idén-
ticos en las cuatro ruedas. Si los neumáticos
presentaran perímetros de rodadura desigua-
les podría reducirse la potencia del motor.
● Las modificaciones efectuadas en el vehí-
culo (p. ej., en el motor, en el sistema de fre-
nos, en el tren de rodaje o en la combinación
de ruedas/neumáticos) pueden afectar al fun-
cionamiento del ABS y ASR. XDS*
En el momento de trazar una curva, el meca-
nismo diferencial del eje motriz permite que
la rueda exterior gire a mayor velocidad que
la interior. De esta forma, la rueda que está
girando a mayor velocidad (exterior) recibe
menor par motriz que la interior. Esto puede
provocar que en determinadas situaciones el
par entregado a la rueda interior sea excesi-
vo, provocando su patinaje. En cambio, la
rueda exterior está recibiendo menor par
146
Page 149 of 252

Sistemas de asistencia al conductor
motriz del que podría transmitir. Este efecto
provoca una pérdida global de lateral en el
eje delantero, que se traduce en un subviraje
o “alargamiento” de la trayectoria.
El sistema XDS es capaz, a través de los sen-
sores y señales del ESC, de detectar y corre-
gir este efecto.
El XDS, a través del ESC frenará la rueda inte-
rior que contrarrestará el exceso de par mo-
triz en esa rueda. Ello provocará que la tra-
yectoria solicitada por el conductor se realice
con más precisión,
El sistema XDS funciona en combinación con
el ESC y permanece siempre activo, aunque
el control de tracción ASR esté desconectado.
Servofreno El servofreno aumenta la presión que usted
ejerce al pisar el pedal del freno. Sólo funcio-
na
con el motor en marcha
.
Si el ser
vofreno no funciona, por ejemplo,
cuando el vehículo está siendo remolcado o
porque dicho dispositivo está averiado, se ha
de pisar el pedal con más fuerza para frenar. ATENCIÓN
La distancia de frenado aumenta por causas
externas. ●
No circule nunca con el motor parado. De lo
contrario existe peligro de accidente. La dis-
tancia de frenado aumenta considerablemen-
te, cuando el servofreno no está activo.
● Si el servofreno no funciona, por ejemplo,
cuando el vehículo está siendo remolcado, se
ha de pisar el pedal con más fuerza para fre-
nar. Sistema Start-Stop*
Descripción y funcionamiento En el funcionamiento Start-Stop el motor se
apaga cuando el vehículo está detenido y
vuelve a ponerse en marcha automáticamen-
te cuando se necesita.
– Estando el vehículo detenido, ponga el
cambio en punto muerto y suelte el pedal
del embrague. El motor se apagará.
– Si pisa el pedal del embrague, el motor
vuelve a ponerse en marcha.
– En la pantalla del cuadro de instrumentos
se muestra información acerca del estado
del funcionamiento Start-Stop ››› fig. 133 .
C ondic
iones para el funcionamiento Start-
Stop
● El conductor tiene que tener el cinturón de
seguridad abrochado.
● El capó del motor tiene que estar cerrado. ●
El motor está a temperatura de servicio.
● El volante tiene que estar recto.
● El vehículo no debe estar en una pendiente
pronunciada.
● El vehículo no debe circular marcha atrás.
● No ha de haber un remolque enganchado
al vehículo.
● La temperatura en el habitáculo deberá es-
tar dentro de los límites de confort (tecla A/C 11
››› fig. 120 deberá estar seleccionada).
● La f u
nción de desempañado del parabrisas
no está conectada.
● Si
no se solicita un incremento de caudal
de aire 10
››› fig. 120 superior a 3 pulsacio-
ne s.
● No t
ener seleccionada la temperatura HI o
LO.
● La puerta del conductor tiene que estar ce-
rrada.
● El filtro de partículas diésel no se encuen-
tra en el modo de regeneración (motores dié-
sel).
● La carga de la batería no ha de ser baja pa-
ra garantizar el próximo arranque.
● La temperatura de la batería debe estar en-
tre -1 °C (+30 °F) y +55 °C (+131 °F).
● El sistema de aparcamiento asistido (Park
Assist*) no ha de estar activo. »
147
Datos técnicos
Consejos
Manejo
Seguridad
Page 150 of 252

Manejo
Interrupción del funcionamiento Start-Stop
En las siguientes situaciones se interrumpe
el funcionamiento del Start-Stop y el motor
se pone en marcha automáticamente:
● El vehículo avanza.
● El pedal de freno se ha pisado varias veces
de forma seguida.
● La batería se ha descargado excesivamen-
te.
● El sistema Start-Stop ha sido desactivado
manualmente.
● La función de desempañado del parabrisas
está conectada.
● La temperatura en el habitáculo supera los
límites considerados de confort (tecla A/C11
››› fig. 120 deberá estar conectado).
● Si se so lic
ita un incremento de caudal de
aire 10
››› fig. 120 superior a 3 pulsaciones.
● Sel ec
cionar la temperatura HI o LO.
● La temperatura del líquido refrigerante del
motor no es la adecuada.
● El alternador está averiado, por ejemplo, se
ha roto la correa trapezoidal.
● El incumplimiento de las condiciones des-
critas en el apartado anterior. ATENCIÓN
No deje que el vehículo avance con el motor
detenido por ningún motivo. De lo contrario,
puede perder el control del mismo. Podría provocar un accidente y sufrir lesiones gra-
ves.
●
La dirección asistida no funciona con el mo-
tor apagado. De ahí que se tenga que girar
con más fuerza el volante.
● Desconecte el sistema Start-Stop al circular
sobre agua (vadear arroyos, etc.). Aviso
● En vehículos con Start-Stop y cambio ma-
nual, al arrancar el motor, se debe pisar el
embrague.
● Cuando no se cumplen las condiciones de
paro, en el cuadro de instrumentos aparece el
símbolo de Start-Stop tachado.
● Si el volante está girado más de 270° no se
produce el Stop, sin embargo el ángulo de gi-
ro del volante no influye en el arranque del
vehículo. Desactivar y activar el funcionamiento
Start-Stop
Fig. 132
Detalle del pulsador del funciona-
miento Start-Stop. Cada vez que se conecta el encendido, el
funcionamiento Start-Stop se activa automá-
ticamente.
Desactivar el funcionamiento Start-Stop
manualmente
– Pulse la tecla A
››› fig. 132 situada en la
consola central. Al desactivar el funciona-
miento Start-Stop se ilumina el testigo del
pulsador.
– Si el vehículo se encuentra en ese momen-
to en funcionamiento Start-Stop, el motor
se pone en marcha inmediatamente.
148
