Fahren179
Sicher ist sicher
Hinweise zur Bedienung
Rat und Tat
Te c h n i s c h e D a t e n
•beim Fahren mit Schneeketten,•beim Fahren in Tiefschnee oder auf lockerem Grund,•beim Herausschaukeln des festgefahrenen Fahrzeuges.
Anschließend sollte die ASR durch Drücken der Taste wieder eingeschaltet
werden.ACHTUNG!
•Bitte vergessen Sie nicht, dass das Elektronische Stabilisierungspro-
gramm ESP physikalische Gesetze nicht außer Kraft setzen kann. Dies ist
ganz besonders bei glatter und nasser Fahrbahn und bei Fahrten mit
Anhänger zu bedenken.•Die Fahrweise muss deshalb stets dem Fahrbahnzustand und der
Verkehrssituation angepasst werden. Die durch ESP erhöhte Fahrsicherheit
sollte nicht zu riskantem Fahrverhalten verleiten.•Beachten Sie auch die entsprechenden Warnhinweise zum ESP
⇒ Seite 197, „Intelligente Technik“.

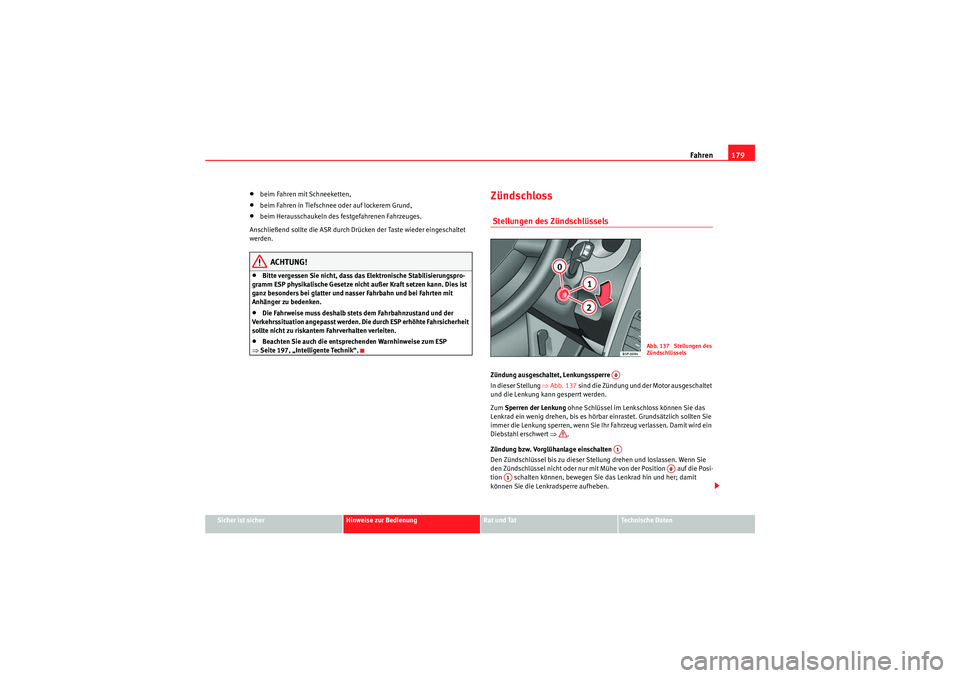

Zündschloss Stellungen des ZündschlüsselsZündung ausgeschaltet, Lenkungssperre
In dieser Stellung ⇒Abb. 137 sind die Zündung und der Motor ausgeschaltet
und die Lenkung kann gesperrt werden.
Zum Sperren der Lenkung ohne Schlüssel im Lenkschloss können Sie das
Lenkrad ein wenig drehen, bis es hörbar einrastet. Grundsätzlich sollten Sie
immer die Lenkung sperren, wenn Sie Ihr Fahrzeug verlassen. Damit wird ein
Diebstahl erschwert ⇒.
Zündung bzw. Vorglühanlage einschalten
Den Zündschlüssel bis zu dieser Stellung drehen und loslassen. Wenn Sie
den Zündschlüssel nicht oder nur mit Mühe von der Position auf die Posi-
tion schalten können, bewegen Sie das Lenkrad hin und her; damit
können Sie die Lenkradsperre aufheben.
Abb. 137 Stellungen des
Zündschlüssels
A0A1
A0
A1
alteaFR aleman.book Seite 179 Donnerstag, 9. September 2010 12:16 12

Fahren

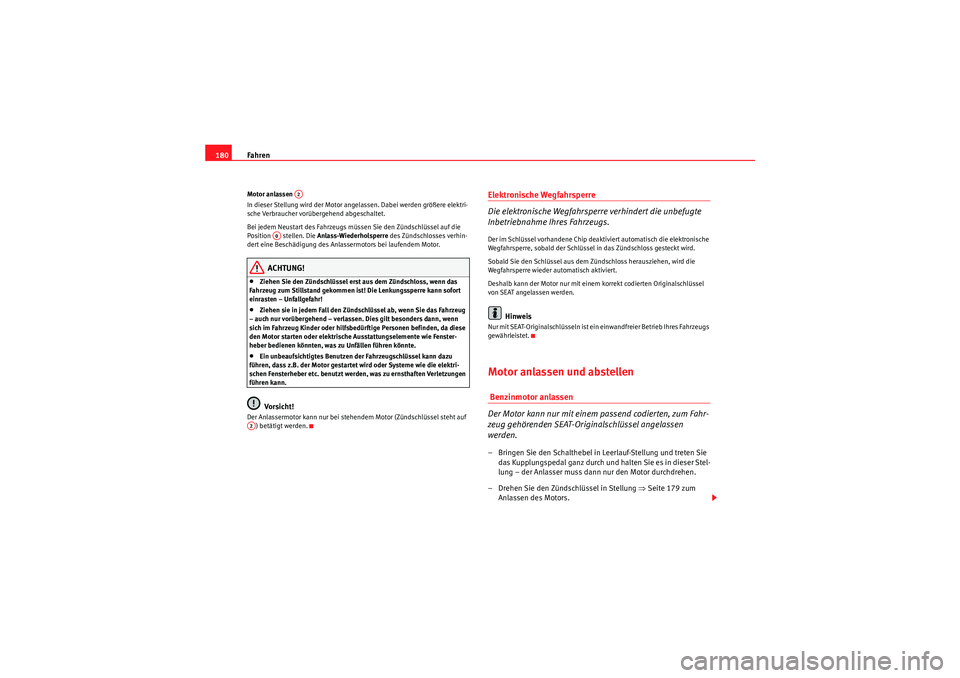

180Motor anlassen
In dieser Stellung wird der Motor angelassen. Dabei werden größere elektri-
sche Verbraucher vorübergehend abgeschaltet.
Bei jedem Neustart des Fahrzeugs müssen Sie den Zündschlüssel auf die
Position stellen. Die Anlass-Wiederholsperre des Zündschlosses verhin-
dert eine Beschädigung des Anlassermotors bei laufendem Motor.
ACHTUNG!
•Ziehen Sie den Zündschlüssel erst aus dem Zündschloss, wenn das
Fahrzeug zum Stillstand gekommen ist! Die Lenkungssperre kann sofort
einrasten – Unfallgefahr!•Ziehen sie in jedem Fall den Zündschlüssel ab, wenn Sie das Fahrzeug
– auch nur vorübergehend – verlassen. Dies gilt besonders dann, wenn
sich im Fahrzeug Kinder oder hilfsbedürftige Personen befinden, da diese
den Motor starten oder elektrische Ausstattungselemente wie Fenster-
heber bedienen könnten, was zu Unfällen führen könnte.•Ein unbeaufsichtigtes Benutzen der Fahrzeugschlüssel kann dazu
führen, dass z.B. der Motor gestartet wird oder Systeme wie die elektri-
schen Fensterheber etc. benutzt werden, was zu ernsthaften Verletzungen
führen kann.Vo rsi ch t!
Der Anlassermotor kann nur bei stehendem Motor (Zündschlüssel steht auf ) betätigt werden.
Elektronische Wegfahrsperre
Die elektronische Wegfahrsperre verhindert die unbefugte
Inbetriebnahme Ihres Fahrzeugs.Der im Schlüssel vorhandene Chip deaktiviert automatisch die elektronische
Wegfahrsperre, sobald der Schlüssel in das Zündschloss gesteckt wird.
Sobald Sie den Schlüssel aus dem Zündschloss herausziehen, wird die
Wegfahrsperre wieder automatisch aktiviert.
Deshalb kann der Motor nur mit einem korrekt codierten Originalschlüssel
von SEAT angelassen werden.
Hinweis
Nur mit SEAT-Originalschlüsseln ist ein einwandfreier Betrieb Ihres Fahrzeugs
gewährleistet.Motor anlassen und abstellen Benzinmotor anlassen
Der Motor kann nur mit einem passend codierten, zum Fahr-
zeug gehörenden SEAT-Ori ginalschlüssel angelassen
werden.– Bringen Sie den Schalthebel in Leerlauf-Stellung und treten Sie
das Kupplungspedal ganz durch und halten Sie es in dieser Stel-
lung – der Anlasser muss dann nur den Motor durchdrehen.
– Drehen Sie den Zündschlüssel in Stellung ⇒ Seite 179 zum
Anlassen des Motors.
A2
A0
A2
alteaFR aleman.book Seite 180 Donnerstag, 9. September 2010 12:16 12

Fahren181
Sicher ist sicher
Hinweise zur Bedienung
Rat und Tat
Te c h n i s c h e D a t e n

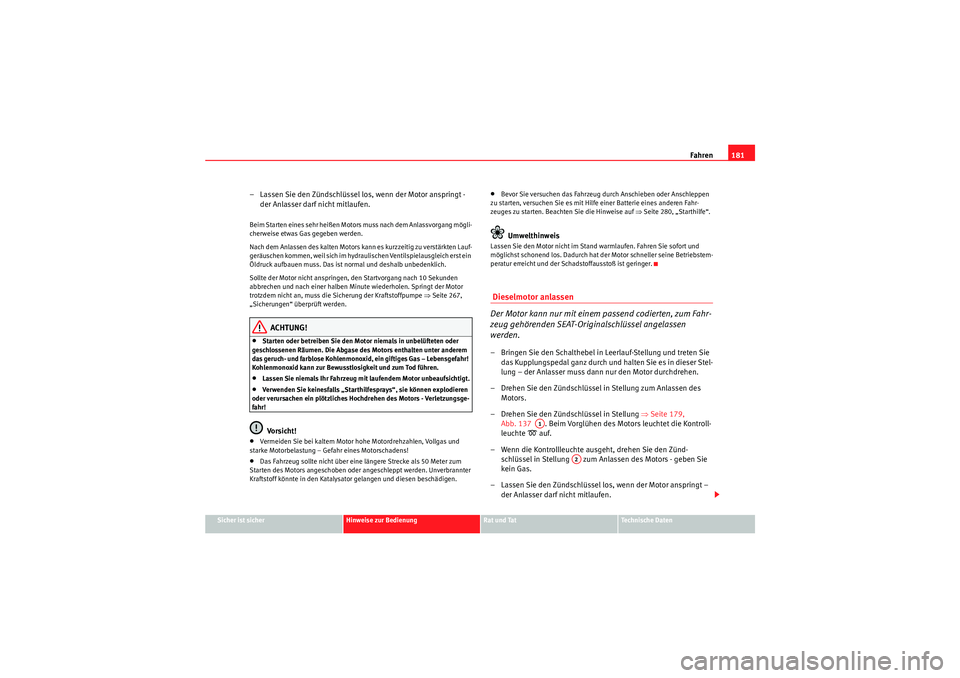

– Lassen Sie den Zündschlüssel los, wenn der Motor anspringt -
der Anlasser darf nicht mitlaufen.Beim Starten eines sehr heißen Motors muss nach dem Anlassvorgang mögli-
cherweise etwas Gas gegeben werden.
Nach dem Anlassen des kalten Motors kann es kurzzeitig zu verstärkten Lauf-
geräuschen kommen, weil sich im hydraulischen Ventilspielausgleich erst ein
Öldruck aufbauen muss. Das ist normal und deshalb unbedenklich.
Sollte der Motor nicht anspringen, den Startvorgang nach 10 Sekunden
abbrechen und nach einer halben Minute wiederholen. Springt der Motor
trotzdem nicht an, muss die Sicherung der Kraftstoffpumpe ⇒Seite 267,
„Sicherungen“ überprüft werden.
ACHTUNG!
•Starten oder betreiben Sie den Motor niemals in unbelüfteten oder
geschlossenen Räumen. Die Abgase des Motors enthalten unter anderem
das geruch- und farblose Kohlenmonoxid, ein giftiges Gas – Lebensgefahr!
Kohlenmonoxid kann zur Bewusstlosigkeit und zum Tod führen.•Lassen Sie niemals Ihr Fahrzeug mit laufendem Motor unbeaufsichtigt.•Verwenden Sie keinesfalls „Starthilfesprays“, sie können explodieren
oder verursachen ein plötzliches Hochdrehen des Motors - Verletzungsge-
fahr!Vo rsi ch t!
•Vermeiden Sie bei kaltem Motor hohe Motordrehzahlen, Vollgas und
starke Motorbelastung – Gefahr eines Motorschadens!•Das Fahrzeug sollte nicht über eine längere Strecke als 50 Meter zum
Starten des Motors angeschoben oder angeschleppt werden. Unverbrannter
Kraftstoff könnte in den Katalysator gelangen und diesen beschädigen.
•Bevor Sie versuchen das Fahrzeug durch Anschieben oder Anschleppen
zu starten, versuchen Sie es mit Hilfe einer Batterie eines anderen Fahr-
zeuges zu starten. Beachten Sie die Hinweise auf ⇒Seite 280, „Starthilfe“.Umwelthinweis
Lassen Sie den Motor nicht im Stand warmlaufen. Fahren Sie sofort und
möglichst schonend los. Dadurch hat der Motor schneller seine Betriebstem-
peratur erreicht und der Schadstoffausstoß ist geringer. Dieselmotor anlassen
Der Motor kann nur mit einem passend codierten, zum Fahr-
zeug gehörenden SEAT-Originalschlüssel angelassen
werden.– Bringen Sie den Schalthebel in Leerlauf-Stellung und treten Sie
das Kupplungspedal ganz durch und halten Sie es in dieser Stel-
lung – der Anlasser muss da nn nur den Motor durchdrehen.
– Drehen Sie den Zündschlüssel in Stellung zum Anlassen des Motors.
– Drehen Sie den Zündschlüssel in Stellung ⇒Seite 179,
Abb. 137 . Beim Vorglühen des Motors leuchtet die Kontroll-
leuchte
D auf.
– Wenn die Kontrollleuchte ausgeht, drehen Sie den Zünd- schlüssel in Stellung zum Anlassen des Motors - geben Sie
kein Gas.
– Lassen Sie den Zündschlüssel los, wenn der Motor anspringt – der Anlasser darf nicht mitlaufen.A1
A2
alteaFR aleman.book Seite 181 Donnerstag, 9. September 2010 12:16 12

Fahren

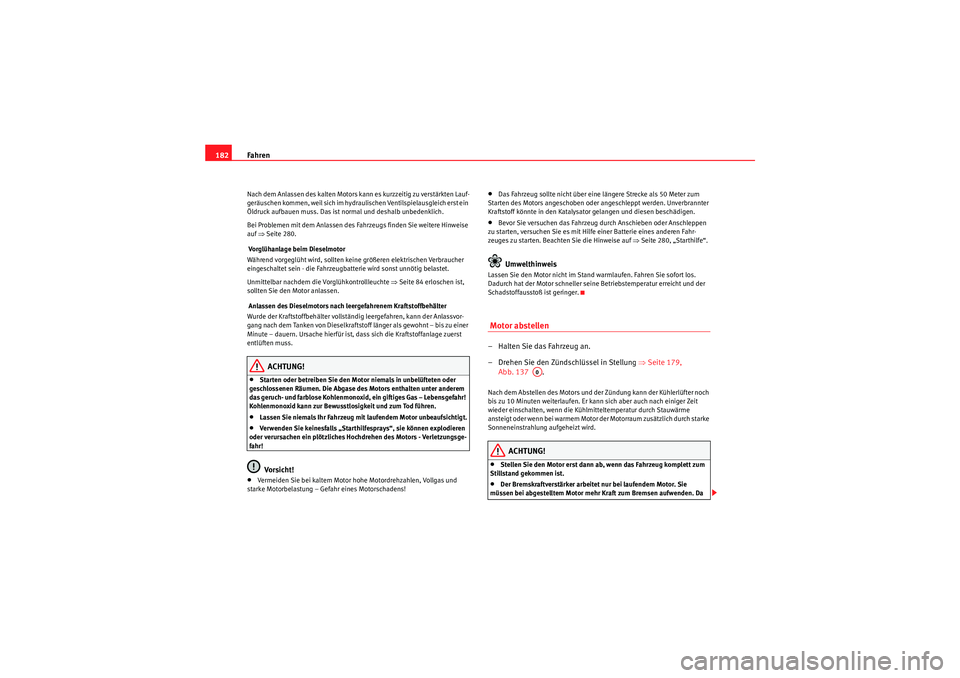

182Nach dem Anlassen des kalten Motors kann es kurzzeitig zu verstärkten Lauf-
geräuschen kommen, weil sich im hydraulischen Ventilspielausgleich erst ein
Öldruck aufbauen muss. Das ist normal und deshalb unbedenklich.
Bei Problemen mit dem Anlassen des Fahrzeugs finden Sie weitere Hinweise
auf ⇒Seite 280.
Vorglühanlage beim Dieselmotor
Während vorgeglüht wird, sollten keine größeren elektrischen Verbraucher
eingeschaltet sein - die Fahrzeugbatterie wird sonst unnötig belastet.
Unmittelbar nachdem die Vorglühkontrollleuchte ⇒Seite 84 erloschen ist,
sollten Sie den Motor anlassen.
Anlassen des Dieselmotors nach leergefahrenem Kraftstoffbehälter
Wurde der Kraftstoffbehälter vollständig leergefahren, kann der Anlassvor-
gang nach dem Tanken von Dieselkraftstoff länger als gewohnt – bis zu einer
Minute – dauern. Ursache hierfür ist, dass sich die Kraftstoffanlage zuerst
entlüften muss.
ACHTUNG!
•Starten oder betreiben Sie den Motor niemals in unbelüfteten oder
geschlossenen Räumen. Die Abgase des Motors enthalten unter anderem
das geruch- und farblose Kohlenmonoxid, ein giftiges Gas – Lebensgefahr!
Kohlenmonoxid kann zur Bewusstlosigkeit und zum Tod führen.•Lassen Sie niemals Ihr Fahrzeug mit laufendem Motor unbeaufsichtigt.•Verwenden Sie keinesfalls „Starthilfesprays“, sie können explodieren
oder verursachen ein plötzliches Hochdrehen des Motors - Verletzungsge-
fahr!Vo rsi ch t!
•Vermeiden Sie bei kaltem Motor hohe Motordrehzahlen, Vollgas und
starke Motorbelastung – Gefahr eines Motorschadens!
•Das Fahrzeug sollte nicht über eine längere Strecke als 50 Meter zum
Starten des Motors angeschoben oder angeschleppt werden. Unverbrannter
Kraftstoff könnte in den Katalysato r gelangen und diesen beschädigen.•Bevor Sie versuchen das Fahrzeug durch Anschieben oder Anschleppen
zu starten, versuchen Sie es mit Hilfe einer Batterie eines anderen Fahr-
zeuges zu starten. Beachten Sie die Hinweise auf ⇒Seite 280, „Starthilfe“.Umwelthinweis
Lassen Sie den Motor nicht im Stand warmlaufen. Fahren Sie sofort los.
Dadurch hat der Motor schneller seine Betriebstemperatur erreicht und der
Schadstoffausstoß ist geringer. Motor abstellen–Halten Sie das Fahrzeug an.
– Drehen Sie den Zündschlüssel in Stellung ⇒ Seite 179,
Abb. 137 .Nach dem Abstellen des Motors und der Zündung kann der Kühlerlüfter noch
bis zu 10 Minuten weiterlaufen. Er kann sich aber auch nach einiger Zeit
wieder einschalten, wenn die Kühlmitteltemperatur durch Stauwärme
ansteigt oder wenn bei warmem Motor der Motorraum zusätzlich durch starke
Sonneneinstrahlung aufgeheizt wird.
ACHTUNG!
•Stellen Sie den Motor erst dann ab, wenn das Fahrzeug komplett zum
Stillstand gekommen ist.•Der Bremskraftverstärker arbeitet nur bei laufendem Motor. Sie
müssen bei abgestelltem Motor mehr Kraft zum Bremsen aufwenden. Da
A0
alteaFR aleman.book Seite 182 Donnerstag, 9. September 2010 12:16 12

Fahren183
Sicher ist sicher
Hinweise zur Bedienung
Rat und Tat
Te c h n i s c h e D a t e n
Sie dabei nicht wie gewohnt stoppen können, kann es zu Unfällen und
ernsthaften Verletzungen kommen.
•Wenn der Zündschlüssel abgezogen wird, kann die Lenkungssperre
sofort einrasten. Das Fahrzeug kann nicht mehr gelenkt werden – Unfallge-
fahr!Vo rsi ch t!
Nach längerer hoher Motorbelastung entsteht nach dem Abstellen des
Motors ein Wärmestau im Motorraum – Gefahr eines Motorschadens! Lassen
Sie deshalb den Motor noch etwa 2 Minuten im Leerlauf laufen, bevor Sie ihn
abstellen.

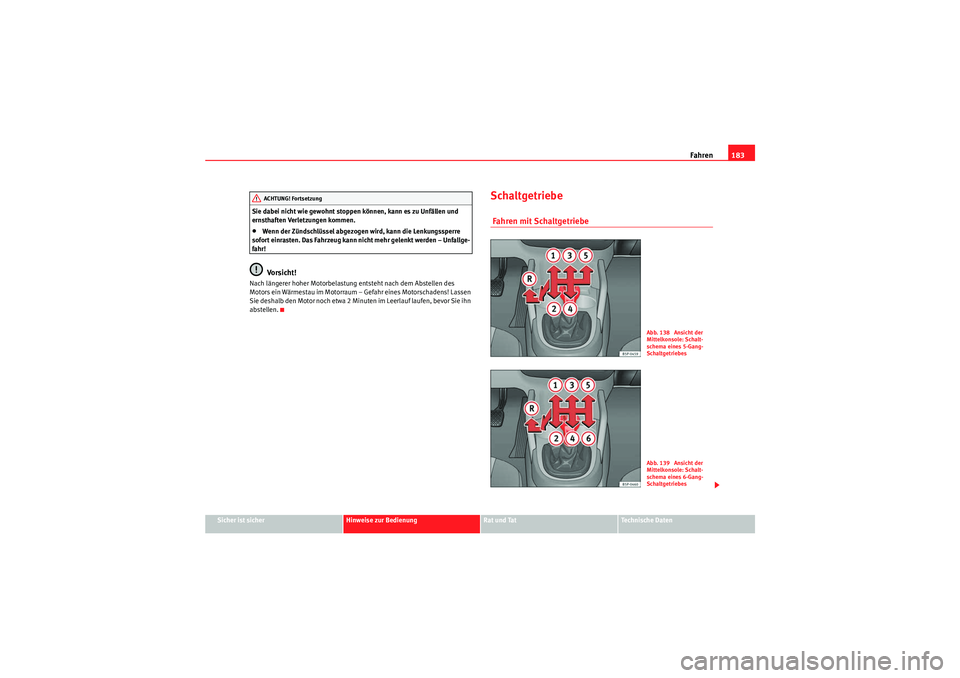

Schaltgetriebe Fahren mit Schaltgetriebe
ACHTUNG! Fortsetzung
Abb. 138 Ansicht der
Mittelkonsole: Schalt-
schema eines 5-Gang-
SchaltgetriebesAbb. 139 Ansicht der
Mittelkonsole: Schalt-
schema eines 6-Gang-
Schaltgetriebes
alteaFR aleman.book Seite 183 Donnerstag, 9. September 2010 12:16 12

Fahren
184
Rückwärtsgang einlegen
– Treten Sie bei stehendem Fahrzeug (Motor im Leerlauf) das Kupplungspedal ganz durch.
– Stellen Sie den Schalthebel in Leerlauf und drücken Sie den Hebel nach unten bis zum Anschlag.
– Drücken Sie den Schalthebel nach links und schieben Sie ihn in die Rückwärtsgangposition, wie auf dem Schaltdiagramm des
Schalthebels dargestellt.Der Rückwärtsgang darf nur eingelegt werden, wenn das Fahrzeug stillsteht.
Vor dem Einlegen des Rückwärtsgangs bei laufendem Motor und mit ganz
durchgetretenem Kupplungspedal ca. 6 Sekunden warten, um das Getriebe
zu schonen.
Bei eingelegtem Rückwärtsgang und eingeschalteter Zündung leuchten die
Rückfahrleuchten.
ACHTUNG!
•Das Fahrzeug setzt sich bei laufendem Motor sofort in Bewegung,
sobald ein Gang eingelegt ist und das Kupplungspedal losgelassen wird.•Legen Sie niemals während der Fahrt den Rückwärtsgang ein – Unfall-
gefahr!Hinweis
•Während der Fahrt sollte die Hand nicht auf dem Schalthebel liegen. Der
Druck der Hand überträgt sich auf die Schaltgabeln im Getriebe und kann so
auf Dauer zu vorzeitigem Verschleiß der Schaltgabeln führen.•Treten Sie das Kupplungspedal beim Gangwechsel immer ganz durch, um
unnötigen Verschleiß und Beschädigungen zu vermeiden.
•Halten Sie das Fahrzeug an Steigungen nicht mit „schleifender“ Kupplung
fest. Dies führt zu vorzeitigem Verschleiß und zu einer Beschädigung der
Kupplung.Automatikgetriebe* / Direktschaltgetriebe
DSGWählhebelstellungen Auf der Abdeckung angegebene Stellungen des Wählhebels
P Park-Stellung (Hebel gesperrt)
R Rückwärtsgang
N Neutral-Stellung (Hebel gesperrt) Diese Position entspricht dem Leerlauf
bei Schaltgetrieben
D Stellung für normale Fahrweise (dies ist ein kraftstoffsparendes Fahrpro-
gramm)
Abb. 140 Mittelkonsole:
Wählhebel des Automa-
tikgetriebes / Direkt-
schaltgetriebes DSG
alteaFR aleman.book Seite 184 Donnerstag, 9. September 2010 12:16 12

Fahren185
Sicher ist sicher
Hinweise zur Bedienung
Rat und Tat
Te c h n i s c h e D a t e n
S
Stellung für sportliche Fahrweise
+/- Stellung für Tiptronic (diese Fahrweise ist ähnlich wie bei einem Schalt-
getriebe)

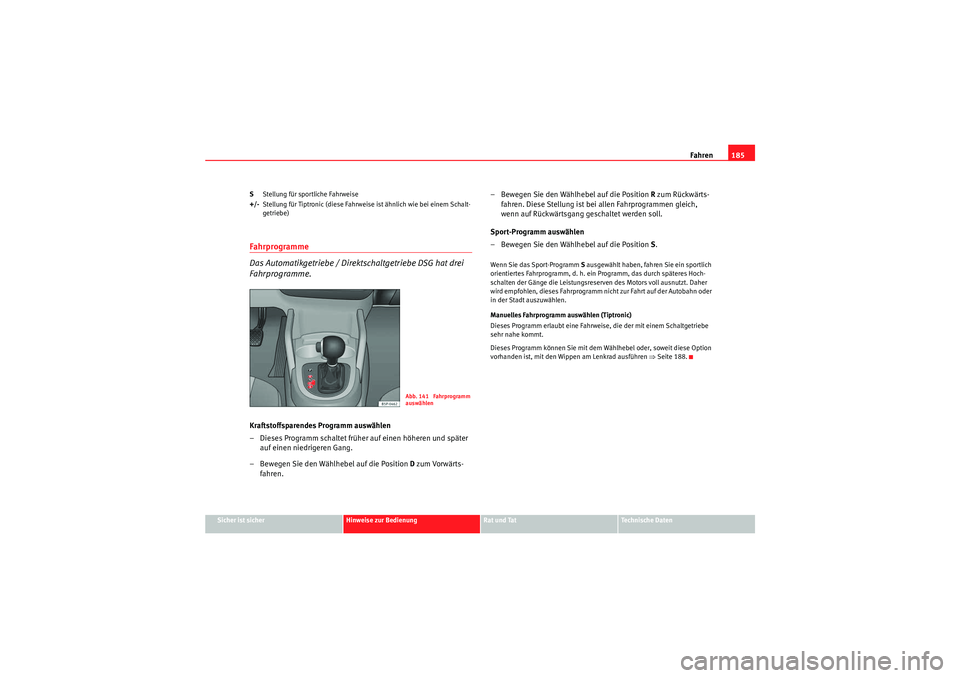

Fahrprogramme
Das Automatikgetriebe / Direktschaltgetriebe DSG hat drei
Fahrprogramme.Kraftstoffsparendes Programm auswählen
– Dieses Programm schaltet früher auf einen höheren und später
auf einen niedrigeren Gang.
– Bewegen Sie den Wählhebel auf die Position D zum Vorwärts-
fahren. – Bewegen Sie den Wählhebel auf die Position
R zum Rückwärts-
fahren. Diese Stellung ist bei allen Fahrprogrammen gleich,
wenn auf Rückwärtsgang geschaltet werden soll.
Sport-Programm auswählen
– Bewegen Sie den Wählhebel auf die Position S.
Wenn Sie das Sport-Programm S ausgewählt haben, fahren Sie ein sportlich
orientiertes Fahrprogramm, d. h. ein Programm, das durch späteres Hoch-
schalten der Gänge die Leistungsreserven des Motors voll ausnutzt. Daher
wird empfohlen, dieses Fahrprogramm nicht zur Fahrt auf der Autobahn oder
in der Stadt auszuwählen.
Manuelles Fahrprogramm auswählen (Tiptronic)
Dieses Programm erlaubt eine Fahrweise, die der mit einem Schaltgetriebe
sehr nahe kommt.
Dieses Programm können Sie mit dem Wählhebel oder, soweit diese Option
vorhanden ist, mit den Wippen am Lenkrad ausführen ⇒Seite 188.
Abb. 141 Fahrprogramm
auswählen
alteaFR aleman.book Seite 185 Donnerstag, 9. September 2010 12:16 12

Fahren

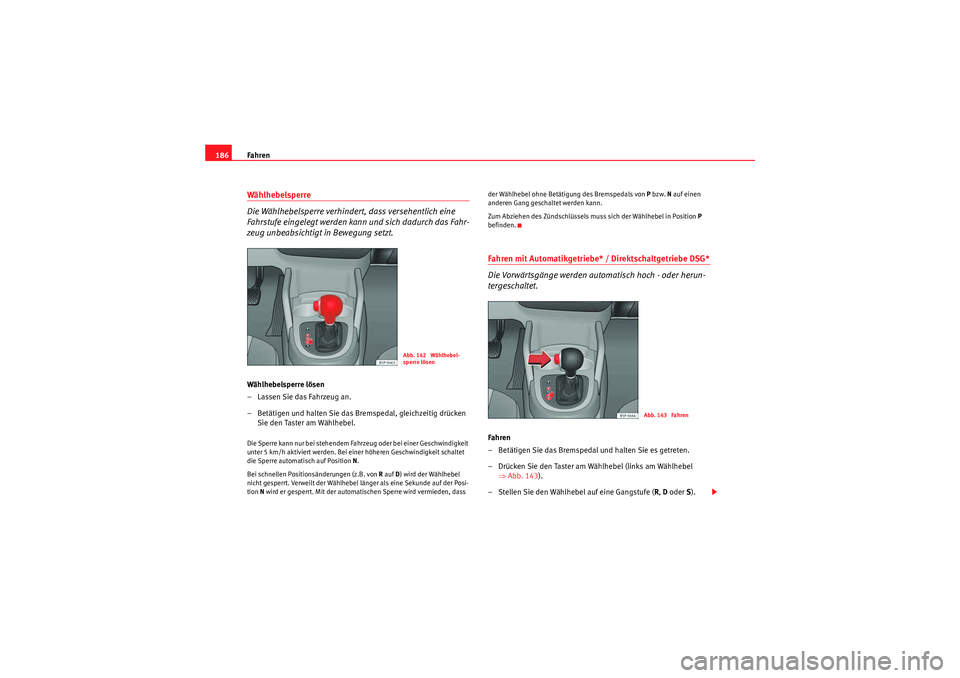

186Wählhebelsperre
Die Wählhebelsperre verhinde rt, dass versehentlich eine
Fahrstufe eingelegt werden kann und sich dadurch das Fahr-
zeug unbeabsichtigt in Bewegung setzt.Wählhebelsperre lösen
– Lassen Sie das Fahrzeug an.
– Betätigen und halten Sie das Bremspedal, gleichzeitig drücken
Sie den Taster am Wählhebel.Die Sperre kann nur bei stehendem Fahrzeug oder bei einer Geschwindigkeit
unter 5 km/h aktiviert werden. Bei einer höheren Geschwindigkeit schaltet
die Sperre automatisch auf Position N.
Bei schnellen Positionsänderungen (z.B. von R auf D) wird der Wählhebel
nicht gesperrt. Verweilt der Wählhebel länger als eine Sekunde auf der Posi-
tion N wird er gesperrt. Mit der automatischen Sperre wird vermieden, dass der Wählhebel ohne Betätigung des Bremspedals von
P bzw. N auf einen
anderen Gang geschaltet werden kann.
Zum Abziehen des Zündschlüssels muss sich der Wählhebel in Position P
befinden.
Fahren mit Automatikgetriebe* / Direktschaltgetriebe DSG*
Die Vorwärtsgänge werden automatisch hoch - oder herun-
tergeschaltet.Fahren
– Betätigen Sie das Bremspedal und halten Sie es getreten.
– Drücken Sie den Taster am Wählhebel (links am Wählhebel ⇒Abb. 143 ).
– Stellen Sie den Wählhebel auf eine Gangstufe (R , D oder S ).
Abb. 142 Wählhebel-
sperre lösen
Abb. 143 Fahren
alteaFR aleman.book Seite 186 Donnerstag, 9. September 2010 12:16 12

Fahren187
Sicher ist sicher
Hinweise zur Bedienung
Rat und Tat
Te c h n i s c h e D a t e n
– Lassen Sie die Sperrtaste los und warten Sie eine kurze Zeit, bis
das Getriebe geschaltet hat (leichter Schaltruck ist spürbar).
– Lösen Sie die Bremse und geben Sie Gas.
Kurzstopp
– Betätigen Sie während der Standzeit das Bremspedal, damit sich das Fahrzeug nicht fortbewegt (z.B. an einer Ampel). Dabei
müssen Sie nicht auf die Position P oder N schalten.
– Geben Sie dabei kein Gas.
Parken
– Betätigen Sie die Fußbremse, bis das Fahrzeug steht.
– Ziehen Sie die Handbremse fest an.
– Drücken Sie die Sperrtaste, stellen Sie den Wählhebel auf die Position P und lassen Sie die Sperrtaste los.
Fahren bei Gefälle
– Bewegen Sie den Wählhebel auf die Position D und drücken Sie
ihn nach rechts in die Tiptronic-Schaltgasse.
– Tippen Sie den Wählhebel nach hinten (-), um herunter zu schalten.
An Steigungen halten
– Halten Sie das Fahrzeug immer mit der Fußbremse im Stand, damit kann es sich nicht rückwärts bewegen.
– Versuchen Sie nicht, das Fahrzeug durch Einlegen eines Vorwärtsgangs im Stand zu halten. Fahren bei Steigungen
– Nehmen Sie bei eingelegtem Gang den Fuß von der Bremse und
beschleunigen Sie.
Je stärker das Gefälle, desto kleiner sollte der eingelegte Gang sein, damit
man eine Wirkung der Motorbremse erzielt. Sie fahren z.B. im 3. Gang einen
Berg hinab. Wenn die Bremswirkung des Motors zu niedrig ist, wird das Fahr-
zeug schneller. Damit der Motor nicht überdreht, schaltet das Getriebe auf
den nächsthöheren Gang. Es muss die Fußbremse betätigt und der Wähl-
hebel auf Tiptronic gestellt werden, um wieder auf den 3. Gang zurückzu-
schalten.
ACHTUNG!
•Als Fahrer dürfen Sie Ihr Fahrzeug nie mit laufendem Motor und einge-
legtem Gang verlassen. Wenn Sie einmal bei laufendem Motor aus dem
Fahrzeug aussteigen müssen, ziehen Sie die Handbremse an und schalten
auf die Stellung P.•Bei laufendem Motor in den Schaltpositionen D, S oder R muss das
Fahrzeug mit der Fußbremse im Stand gehalten werden, da sich das Fahr-
zeug auch im Leerlauf fortbewegen kann.•Bei einem Positionswechsel des Wählhebels darf nicht beschleunigt
werden (Unfallgefahr!).•Während der Fahrt dürfen Sie den Wählhebel nicht auf die Positionen P
oder R schalten (Unfallgefahr!).•Bevor Sie eine Strecke mit starkem Gefälle befahren, verringern Sie die
Geschwindigkeit und schalten Sie mit der Tiptronic in einen niedrigeren
Gang.•Wenn Sie an einem Anstieg anhalten müssen, halten Sie das Fahrzeug
mit der Fußbremse im Stand, damit es nicht zurückrollt.•Die Fußbremse darf nicht über einen langen Zeitraum oder mit
geringem Druck betätigt werden. Ei ne kontinuierliche Bremsbetätigung
führt zu deren Überhitzung und verringert die Bremswirkung, wodurch der
alteaFR aleman.book Seite 187 Donnerstag, 9. September 2010 12:16 12

Fahren
188erforderliche Bremsweg größer wird oder sogar ein Ausfall der Bremsen
verursacht wird.•Bei Gefällen darf der Wählhebel weder bei stehendem noch bei
laufendem Motor auf die Position N oder D geschaltet werden. Bei
laufendem Motor wird empfohlen, üb er die Tiptronic zurückzuschalten.Vo rsi ch t!
•Wenn Sie an einer Steigung halten, sollten Sie nicht versuchen, das Fahr-
zeug mit eingelegtem Gang und Beschleunigung im Stand zu halten.
Dadurch könnte das Getriebe überhitzen und beschädigt werden. Ziehen Sie
die Handbremse an und betätigen Sie die Fußbremse, damit sich das Fahr-
zeug nicht bewegt.•Wenn Sie das Fahrzeug bei ausgeschaltetem Motor mit dem Wählhebel
auf Position N rollen lassen, kann dies aufgrund fehlender Schmierung einen
Getriebeschaden verursachen.

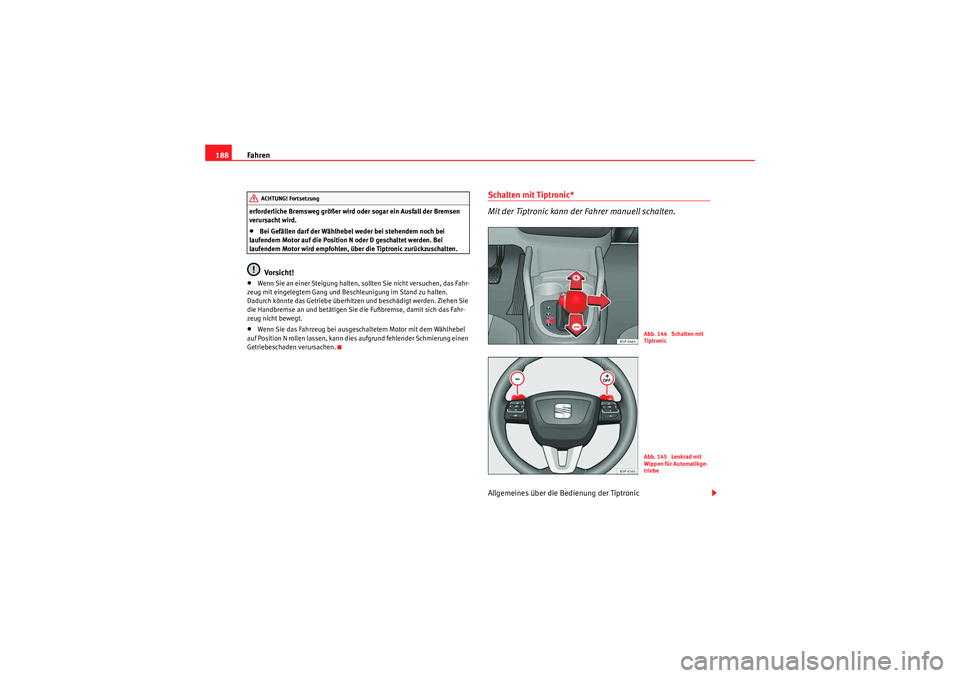

Schalten mit Tiptronic*
Mit der Tiptronic kann der Fahrer manuell schalten.Allgemeines über die Bedienung der Tiptronic
ACHTUNG! Fortsetzung
Abb. 144 Schalten mit
TiptronicAbb. 145 Lenkrad mit
Wippen für Automatikge-
triebe
alteaFR aleman.book Seite 188 Donnerstag, 9. September 2010 12:16 12
