Seat Altea Freetrack 2011 Manuale del proprietario (in Italian)

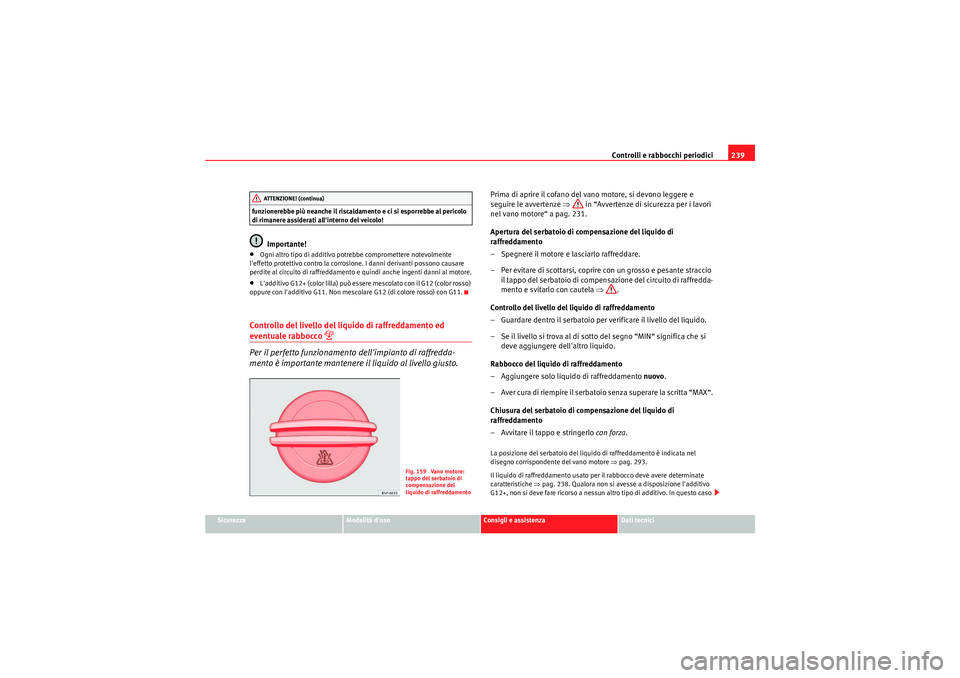

Controlli e rabbocchi periodici239
Sicurezza
Modalità d'uso
Consigli e assistenza
Dati tecnici
funzionerebbe più neanche il riscaldamento e ci si esporrebbe al pericolo
di rimanere assiderati all'interno del veicolo!
Importante!
•Ogni altro tipo di additivo potrebbe compromettere notevolmente
l'effetto protettivo contro la corrosione. I danni derivanti possono causare
perdite al circuito di raffreddamento e quindi anche ingenti danni al motore.•L'additivo G12+ (color lilla) può essere mescolato con il G12 (color rosso)
oppure con l'additivo G11. Non mescolare G12 (di colore rosso) con G11.Controllo del livello del liquido di raffreddamento ed eventuale rabbocco

Per il perfetto funzionamento dell'impianto di raffredda-
mento è importante mantenere il liquido al livello giusto.
Prima di aprire il cofano del vano motore, si devono leggere e
seguire le avvertenze ⇒ in “Avvertenze di sicurezza per i lavori
nel vano motore“ a pag. 231.
Apertura del serbatoio di compensazione del liquido di
raffreddamento
– Spegnere il motore e lasciarlo raffreddare.
– Per evitare di scottarsi, coprire con un grosso e pesante straccio il tappo del serbatoio di compensazione del circuito di raffredda-
mento e svitarlo con cautela ⇒.
Controllo del livello del liquido di raffreddamento
– Guardare dentro il serbatoio per verificare il livello del liquido.
– Se il livello si trova al di sotto del segno “MIN“ significa che si deve aggiungere dell'altro liquido.
Rabbocco del liquido di raffreddamento
– Aggiungere solo liquido di raffreddamento nuovo.
– Aver cura di riempire il serbatoi o senza superare la scritta “MAX“.
Chiusura del serbatoio di compensazione del liquido di
raffreddamento
– Avvitare il tappo e stringerlo con forza.La posizione del serbatoio del liquido di raffreddamento è indicata nel
disegno corrispondente del vano motore ⇒pag. 293.
Il liquido di raffreddamento usato per il rabbocco deve avere determinate
caratteristiche ⇒pag. 238. Qualora non si avesse a disposizione l'additivo
G12+, non si deve fare ricorso a nessun altro tipo di additivo. In questo caso
ATTENZIONE! (continua)
Fig. 159 Vano motore:
tappo del serbatoio di
compensazione del
liquido di raffreddamento
altea_freetrack_IT.book Seite 239 Montag, 13. September 2010 4:00 16

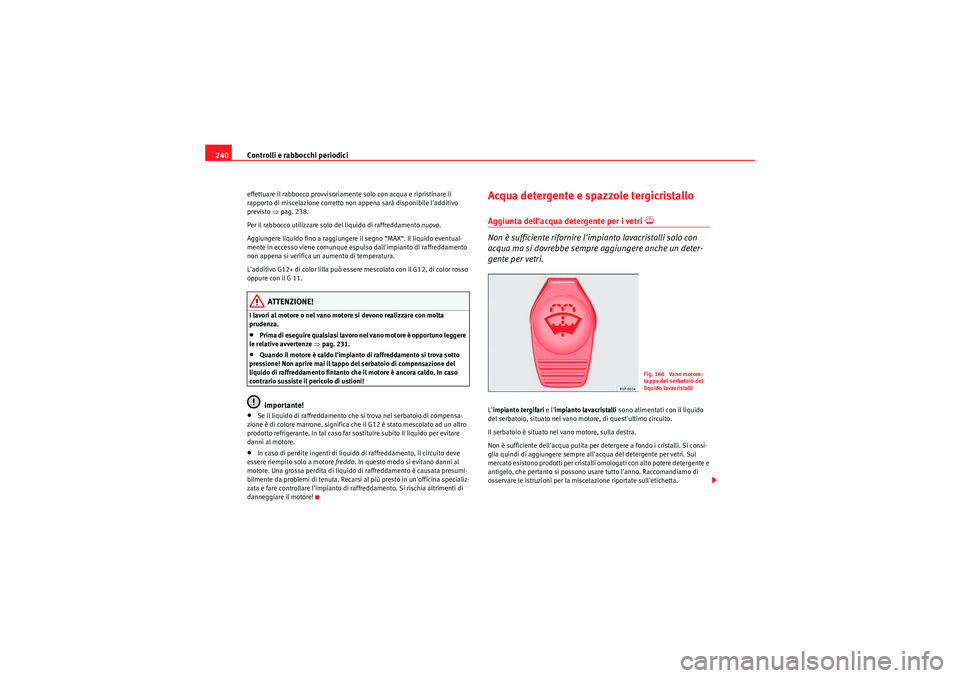

Controlli e rabbocchi periodici
240effettuare il rabbocco provvisoriamente solo con acqua e ripristinare il
rapporto di miscelazione corretto non appena sarà disponibile l'additivo
previsto ⇒pag. 238.
Per il rabbocco utilizzare solo del liquido di raffreddamento nuovo .
Aggiungere liquido fino a raggiungere il segno “MAX“. Il liquido eventual-
mente in eccesso viene comunque espulso dall'impianto di raffreddamento
non appena si verifica un aumento di temperatura.
L'additivo G12+ di color lilla può essere mescolato con il G12, di color rosso
oppure con il G 11.
ATTENZIONE!
I lavori al motore o nel vano motore si devono realizzare con molta
prudenza.•Prima di eseguire qualsiasi lavoro nel vano motore è opportuno leggere
le relative avvertenze ⇒pag. 231.•Quando il motore è caldo l'impianto di raffreddamento si trova sotto
pressione! Non aprire mai il tappo del serbatoio di compensazione del
liquido di raffreddamento fintanto che il motore è ancora caldo. In caso
contrario sussiste il pericolo di ustioni!Importante!
•Se il liquido di raffreddamento che si trova nel serbatoio di compensa-
zione è di colore marrone, significa che il G12 è stato mescolato ad un altro
prodotto refrigerante. In tal caso far sostituire subito il liquido per evitare
danni al motore.•In caso di perdite ingenti di liquido di raffreddamento, il circuito deve
essere riempito solo a motore freddo . In questo modo si evitano danni al
motore. Una grossa perdita di liquido di raffreddamento è causata presumi-
bilmente da problemi di tenuta. Recarsi al più presto in un'officina specializ-
zata e fare controllare l'impianto di raffreddamento. Si rischia altrimenti di
danneggiare il motore!
Acqua detergente e spazzole tergicristalloAggiunta dell'acqua detergente per i vetri
Y
Non è sufficiente rifornire l'impianto lavacristalli solo con
acqua ma si dovrebbe sempre aggiungere anche un deter-
gente per vetri.L' impianto tergifari e l'impianto lavacristalli sono alimentati con il liquido
del serbatoio, situato nel vano motore, di quest'ultimo circuito.
Il serbatoio è situato nel vano motore, sulla destra.
Non è sufficiente dell'acqua pulita per detergere a fondo i cristalli. Si consi-
glia quindi di aggiungere sempre all'acqua del detergente per vetri. Sul
mercato esistono prodotti per cristalli omologati con alto potere detergente e
antigelo, che pertanto si possono usare tutto l'anno. Raccomandiamo di
osservare le istruzioni per la miscelazione riportate sull'etichetta.
Fig. 160 Vano motore:
tappo del serbatoio del
liquido lavacristalli
altea_freetrack_IT.book Seite 240 Montag, 13. September 2010 4:00 16

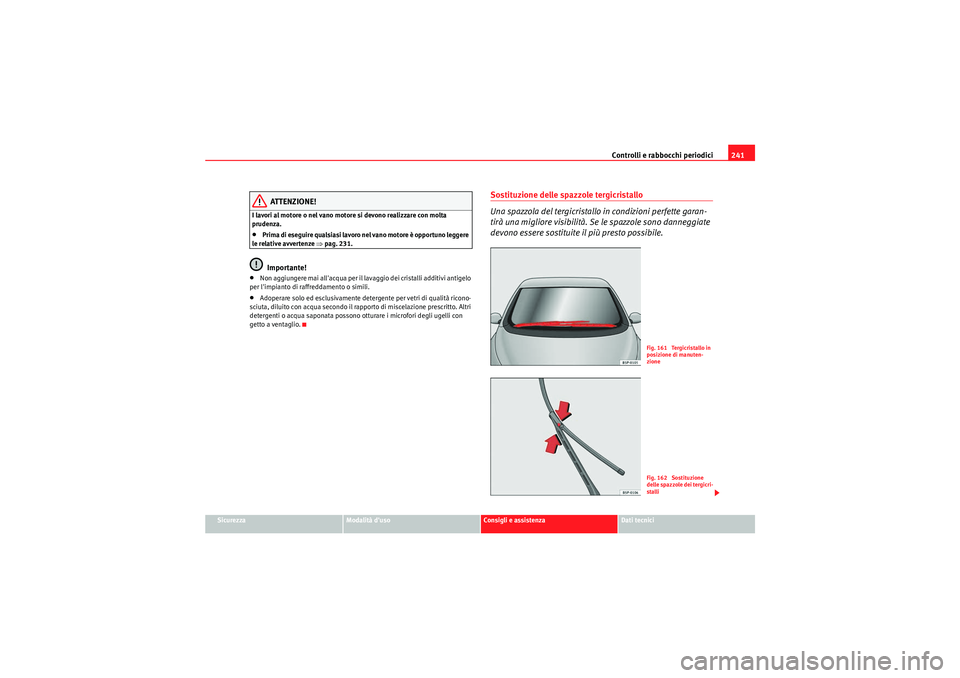

Controlli e rabbocchi periodici241
Sicurezza
Modalità d'uso
Consigli e assistenza
Dati tecnici
ATTENZIONE!
I lavori al motore o nel vano motore si devono realizzare con molta
prudenza.•Prima di eseguire qualsiasi lavoro nel vano motore è opportuno leggere
le relative avvertenze ⇒pag. 231.Importante!
•Non aggiungere mai all'acqua per il lavaggio dei cristalli additivi antigelo
per l'impianto di raffreddamento o simili.•Adoperare solo ed esclusivamente detergente per vetri di qualità ricono-
sciuta, diluito con acqua secondo il rapporto di miscelazione prescritto. Altri
detergenti o acqua saponata possono otturare i microfori degli ugelli con
getto a ventaglio.
Sostituzione delle spazzole tergicristallo
Una spazzola del tergicristallo in condizioni perfette garan-
tirà una migliore visibilità. Se le spazzole sono danneggiate
devono essere sostituite il più presto possibile.
Fig. 161 Tergicristallo in
posizione di manuten-
zioneFig. 162 Sostituzione
delle spazzole dei tergicri-
stalli
altea_freetrack_IT.book Seite 241 Montag, 13. September 2010 4:00 16

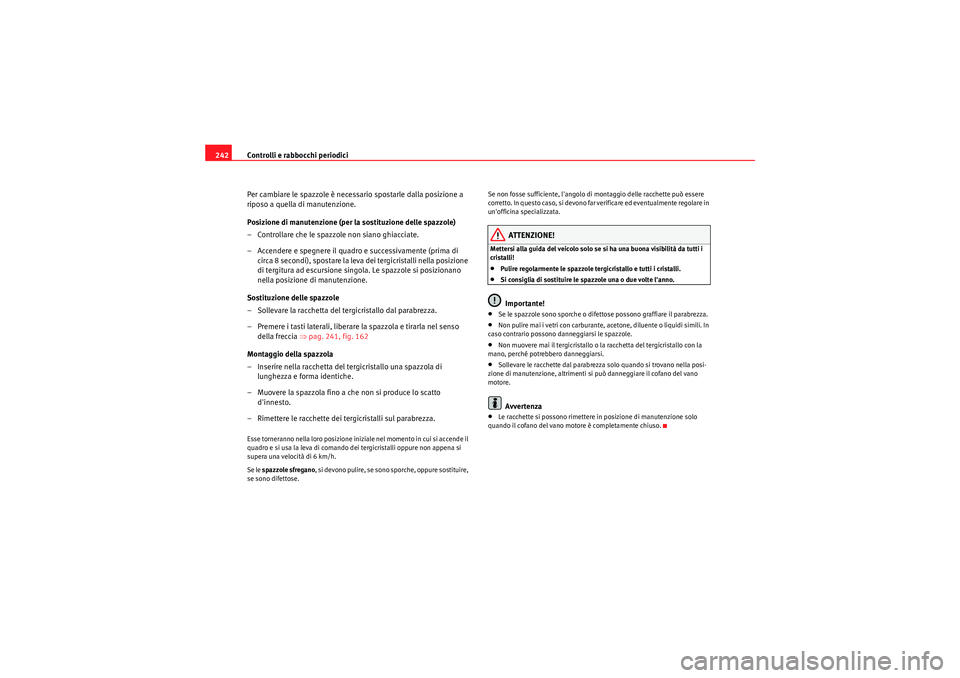

Controlli e rabbocchi periodici
242
Per cambiare le spazzole è necessario spostarle dalla posizione a
riposo a quella di manutenzione.
Posizione di manutenzione (per la sostituzione delle spazzole)
– Controllare che le spazzole non siano ghiacciate.
– Accendere e spegnere il quadro e successivamente (prima di circa 8 secondi), spostare la leva dei tergicristalli nella posizione
di tergitura ad escursione singola. Le spazzole si posizionano
nella posizione di manutenzione.
Sostituzione delle spazzole
– Sollevare la racchetta del tergicristallo dal parabrezza.
– Premere i tasti laterali, liberare la spazzola e tirarla nel senso della freccia ⇒ pag. 241, fig. 162
Montaggio della spazzola
– Inserire nella racchetta del tergicristallo una spazzola di lunghezza e forma identiche.
– Muovere la spazzola fino a che non si produce lo scatto d'innesto.
– Rimettere le racchette dei tergicristalli sul parabrezza.Esse torneranno nella loro posizione iniziale nel momento in cui si accende il
quadro e si usa la leva di comando dei tergicristalli oppure non appena si
supera una velocità di 6 km/h.
Se le spazzole sfregano , si devono pulire, se sono sporche, oppure sostituire,
se sono difettose. Se non fosse sufficiente, l'angolo di montaggio delle racchette può essere
corretto. In questo caso, si devono far verificare ed eventualmente regolare in
un'officina specializzata.
ATTENZIONE!
Mettersi alla guida del veicolo solo se si ha una buona visibilità da tutti i
cristalli!•Pulire regolarmente le spazzole tergicristallo e tutti i cristalli.•Si consiglia di sostituire le spazzole una o due volte l'anno.Importante!
•Se le spazzole sono sporche o difettose possono graffiare il parabrezza.•Non pulire mai i vetri con carburante, acetone, diluente o liquidi simili. In
caso contrario possono danneggiarsi le spazzole.•Non muovere mai il tergicristallo o la racchetta del tergicristallo con la
mano, perché potrebbero danneggiarsi.•Sollevare le racchette dal parabrezza solo quando si trovano nella posi-
zione di manutenzione, altrimenti si può danneggiare il cofano del vano
motore.Avvertenza
•Le racchette si possono rimettere in posizione di manutenzione solo
quando il cofano del vano motore è completamente chiuso.
altea_freetrack_IT.book Seite 242 Montag, 13. September 2010 4:00 16

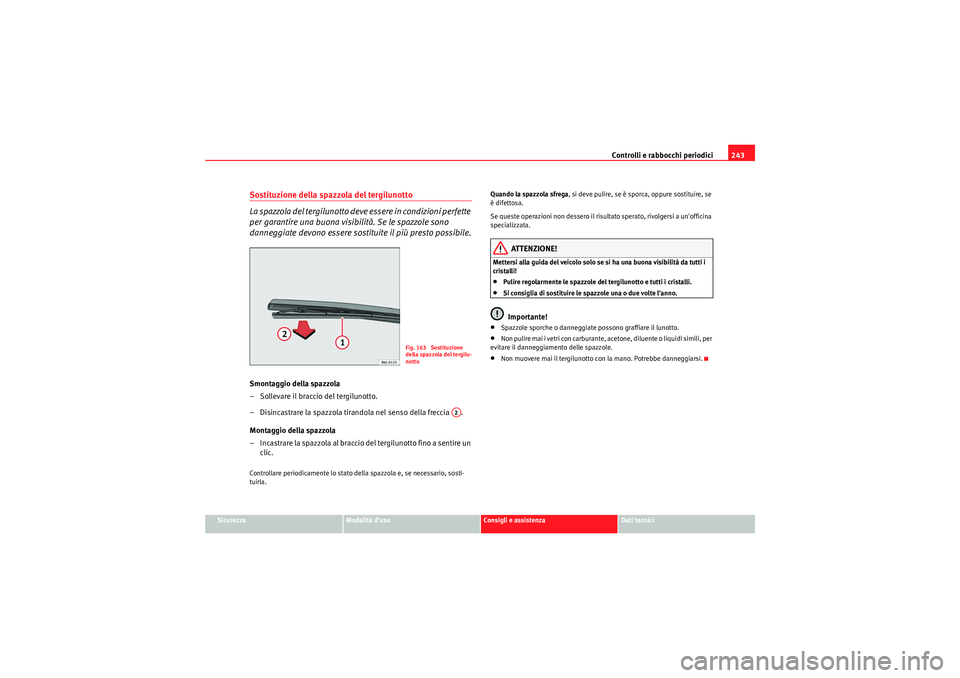

Controlli e rabbocchi periodici243
Sicurezza
Modalità d'uso
Consigli e assistenza
Dati tecnici
Sostituzione della spazzola del tergilunotto
La spazzola del tergilunotto deve essere in condizioni perfette
per garantire una buona visibilità. Se le spazzole sono
danneggiate devono essere sostituite il più presto possibile.Smontaggio della spazzola
– Sollevare il braccio del tergilunotto.
– Disincastrare la spazzola tirandola nel senso della freccia .
Montaggio della spazzola
– Incastrare la spazzola al braccio del tergilunotto fino a sentire un
clic.Controllare periodicamente lo stato della spazzola e, se necessario, sosti-
tuirla. Quando la spazzola sfrega
, si deve pulire, se è sporca, oppure sostituire, se
è difettosa.
Se queste operazioni non dessero il risultato sperato, rivolgersi a un'officina
specializzata.
ATTENZIONE!
Mettersi alla guida del veicolo solo se si ha una buona visibilità da tutti i
cristalli!•Pulire regolarmente le spazzole del tergilunotto e tutti i cristalli.•Si consiglia di sostituire le spazzole una o due volte l'anno.Importante!
•Spazzole sporche o danneggiate possono graffiare il lunotto.•Non pulire mai i vetri con carburante, acetone, diluente o liquidi simili, per
evitare il danneggiamento delle spazzole.•Non muovere mai il tergilunotto con la mano. Potrebbe danneggiarsi.
Fig. 163 Sostituzione
della spazzola del tergilu-
notto
A2
altea_freetrack_IT.book Seite 243 Montag, 13. September 2010 4:00 16

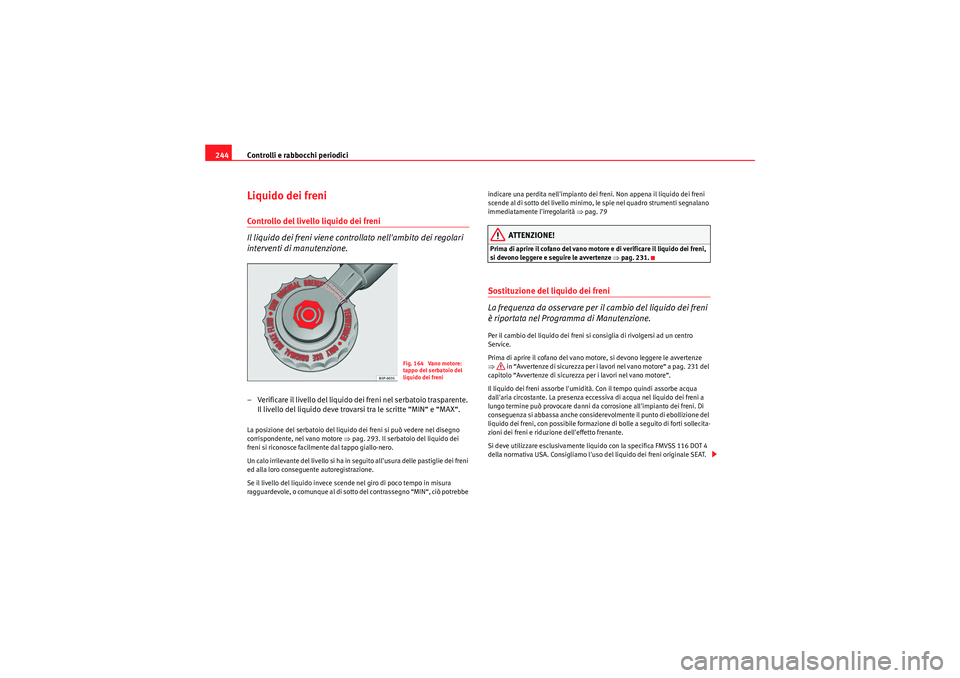

Controlli e rabbocchi periodici
244Liquido dei freniControllo del livello liquido dei freni
Il liquido dei freni viene controllato nell'ambito dei regolari
interventi di manutenzione.– Verificare il livello del liquido de i freni nel serbatoio trasparente.
Il livello del liquido deve trovarsi tra le scritte “MIN“ e “MAX“.La posizione del serbatoio del liquido dei freni si può vedere nel disegno
corrispondente, nel vano motore ⇒ pag. 293. Il serbatoio del liquido dei
freni si riconosce facilmente dal tappo giallo-nero.
Un calo irrilevante del livello si ha in seguito all'usura delle pastiglie dei freni
ed alla loro conseguente autoregistrazione.
Se il livello del liquido invece scende nel giro di poco tempo in misura
ragguardevole, o comunque al di sotto del contrassegno “MIN“, ciò potrebbe indicare una perdita nell'impianto dei freni. Non appena il liquido dei freni
scende al di sotto del livello minimo, le spie nel quadro strumenti segnalano
immediatamente l'irregolarità
⇒pag. 79
ATTENZIONE!
Prima di aprire il cofano del vano motore e di verificare il liquido dei freni,
si devono leggere e seguire le avvertenze ⇒pag. 231.Sostituzione del liquido dei freni
La frequenza da osservare per il cambio del liquido dei freni
è riportata nel Programma di Manutenzione.Per il cambio del liquido dei freni si consiglia di rivolgersi ad un centro
Service.
Prima di aprire il cofano del vano motore, si devono leggere le avvertenze
⇒ in “Avvertenze di sicurezza per i lavori nel vano motore“ a pag. 231 del
capitolo “Avvertenze di sicurezza per i lavori nel vano motore“.
Il liquido dei freni assorbe l'umidità. Con il tempo quindi assorbe acqua
dall'aria circostante. La presenza eccessiva di acqua nel liquido dei freni a
lungo termine può provocare danni da corrosione all'impianto dei freni. Di
conseguenza si abbassa anche considerevolmente il punto di ebollizione del
liquido dei freni, con possibile formazione di bolle a seguito di forti sollecita-
zioni dei freni e riduzione dell'effetto frenante.
Si deve utilizzare esclusivamente liquido con la specifica FMVSS 116 DOT 4
della normativa USA. Consigliamo l'uso del liquido dei freni originale SEAT.
Fig. 164 Vano motore:
tappo del serbatoio del
liquido dei freni
altea_freetrack_IT.book Seite 244 Montag, 13. September 2010 4:00 16

Controlli e rabbocchi periodici245
Sicurezza
Modalità d'uso
Consigli e assistenza
Dati tecnici
ATTENZIONE!
Il liquido dei freni è una sostanza tossica! La diminuzione di viscosità di un
liquido troppo vecchio può compromettere l'efficacia dei freni.•Prima di aprire il cofano del vano motore e di verificare il liquido dei
freni, si devono leggere e seguire le avvertenze ⇒pag. 231.•Conservare il liquido freni esclusivamente nel recipiente originale ben
chiuso, fuori dalla portata dei bambini. Pericolo di intossicazione!•Eseguire il cambio del liquido dei freni in base alle previsioni riportate
sul Programma di Manutenzione. Se il liquido è troppo vecchio può
causare, in caso di forti sollecitazioni dei freni, la formazione di bolle
nell'impianto dei freni. In questo modo si riduce l'efficacia della frenata e
di conseguenza anche la sicurezza su strada. Sussiste il pericolo di inci-
dente.Importante!
Il liquido dei freni è aggressivo contro la vernice del veicolo. Eliminarlo subito
quando ne viene a contatto.
Per il rispetto dell’ambiente
Le pastiglie e il liquido dei freni devono essere raccolti e smaltiti a norma di
legge. I centri Service SEAT dispongono delle attrezzature e del personale
qualificato per una corretta raccolta e gestione di questi residui.
Batteria del veicoloAvvertenze relative all'uso della batteria
ATTENZIONE!
Quando si effettuano lavori alla batteria o all'impianto elettrico sussiste il
pericolo di lesioni, ustioni da acido, infortuni e incendio.•Proteggere gli occhi! Evitare che dell'acido o delle particelle contenenti
piombo entrino in contatto con gli occhi, con la pelle o con gli indumenti.•L'acido della batteria è fortemente corrosivo. Indossare guanti e
occhiali protettivi. Non inclinare la batteria perché l'acido potrebbe goccio-
lare dai fori che permettono la fuoriuscita dei gas prodotti nella batteria.
Lavare subito e per alcuni minuti gli occhi colpiti da eventuali spruzzi di
acido, usando abbondante acqua pulita. Dopodiché consultare immediata-
mente un medico. Neutralizzare immediatamente gli spruzzi di acido sulla
pelle o sugli indumenti con acqua saponata e risciacquare abbondante-
mente. Se è stato ingerito dell'acido chiamare immediatamente un medico.•Sono proibiti: il fuoco, le scintille, la luce non schermata e il fumo.
Evitare la formazione di scintille quando si maneggiano i cavi e gli appa-
Proteggere gli occhi!

L'acido della batteria è fortemente corrosivo. Indossare
guanti e occhiali protettivi!
Ž
Sono proibiti: il fuoco, le scintille, la luce non schermata e il
fumo!
Ÿ
Quando la batteria è sotto carica si forma una miscela di gas
altamente esplosiva!

Non lasciare avvicinare mai dei bambini alla batteria e al rela-
tivo acido.
altea_freetrack_IT.book Seite 245 Montag, 13. September 2010 4:00 16

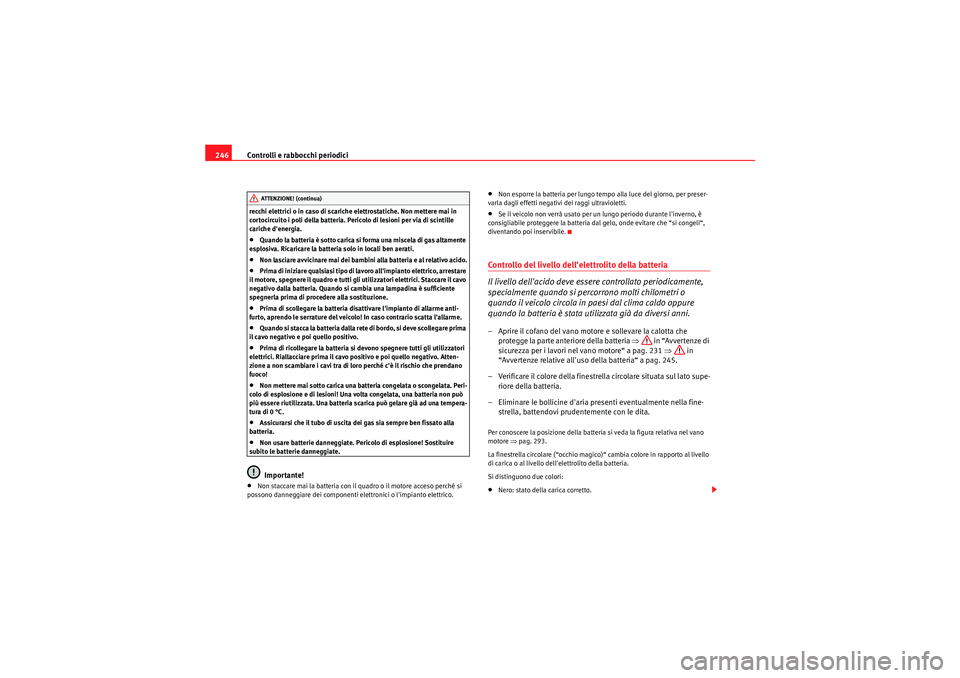

Controlli e rabbocchi periodici
246recchi elettrici o in caso di scariche elettrostatiche. Non mettere mai in
cortocircuito i poli della batteria. Pericolo di lesioni per via di scintille
cariche d'energia.•Quando la batteria è sotto carica si forma una miscela di gas altamente
esplosiva. Ricaricare la batteria solo in locali ben aerati.•Non lasciare avvicinare mai dei bambini alla batteria e al relativo acido.•Prima di iniziare qualsiasi tipo di lavoro all'impianto elettrico, arrestare
il motore, spegnere il quadro e tutti gli utilizzatori elettrici. Staccare il cavo
negativo dalla batteria. Quando si cambia una lampadina è sufficiente
spegnerla prima di procedere alla sostituzione.•Prima di scollegare la batteria disattivare l'impianto di allarme anti-
furto, aprendo le serrature del veicolo! In caso contrario scatta l'allarme.•Q u a n d o s i s t a cca l a b a t te r i a d a l l a r e te d i b o rd o , s i d e v e s c o l l e g a r e p r i m a
il cavo negativo e poi quello positivo.•Prima di ricollegare la batteria si devono spegnere tutti gli utilizzatori
elettrici. Riallacciare prima il cavo positivo e poi quello negativo. Atten-
zione a non scambiare i cavi tra di loro perché c'è il rischio che prendano
fuoco!•Non mettere mai sotto carica una batteria congelata o scongelata. Peri-
colo di esplosione e di lesioni! Una volta congelata, una batteria non può
più essere riutilizzata. Una batteria scarica può gelare già ad una tempera-
tura di 0 °C.•Assicurarsi che il tubo di uscita dei gas sia sempre ben fissato alla
batteria.•Non usare batterie danneggiate. Pericolo di esplosione! Sostituire
subito le batterie danneggiate.Importante!
•Non staccare mai la batteria con il quadro o il motore acceso perché si
possono danneggiare dei componenti elettronici o l'impianto elettrico.
•Non esporre la batteria per lungo tempo alla luce del giorno, per preser-
varla dagli effetti negativi dei raggi ultravioletti.•Se il veicolo non verrà usato per un lungo periodo durante l'inverno, è
consigliabile proteggere la batteria dal gelo, onde evitare che “si congeli“,
diventando poi inservibile.Controllo del livello dell'elettrolito della batteria
Il livello dell'acido deve essere controllato periodicamente,
specialmente quando si percorrono molti chilometri o
quando il veicolo circola in paesi dal clima caldo oppure
quando la batteria è stata utilizzata già da diversi anni.– Aprire il cofano del vano motore e sollevare la calotta che protegge la parte anteriore della batteria ⇒ in “Avvertenze di
sicurezza per i lavori nel vano motore“ a pag. 231 ⇒ in
“Avvertenze relative all'uso della batteria“ a pag. 245.
– Verificare il colore della finestrella circolare situata sul lato supe- riore della batteria.
– Eliminare le bollicine d'aria presenti eventualmente nella fine- strella, battendovi prudentemente con le dita.Per conoscere la posizione della batteria si veda la figura relativa nel vano
motore ⇒pag. 293.
La finestrella circolare (“occhio magico)“ cambia colore in rapporto al livello
di carica o al livello dell'elettrolito della batteria.
Si distinguono due colori:•Nero: stato della carica corretto.
ATTENZIONE! (continua)
altea_freetrack_IT.book Seite 246 Montag, 13. September 2010 4:00 16

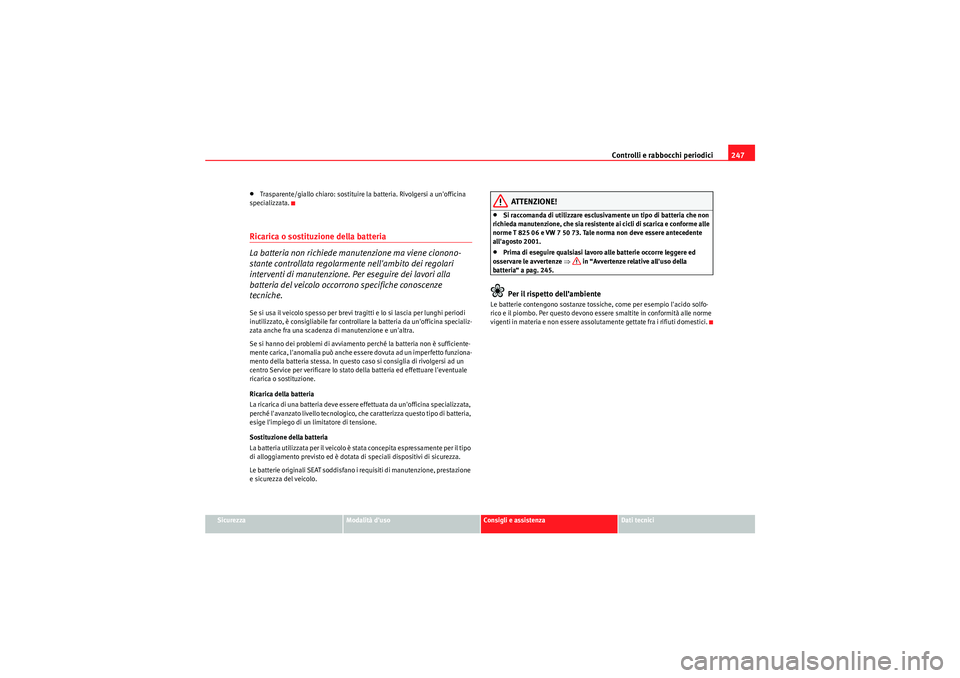

Controlli e rabbocchi periodici247
Sicurezza
Modalità d'uso
Consigli e assistenza
Dati tecnici
•Trasparente/giallo chiaro: sostituire la batteria. Rivolgersi a un'officina
specializzata.Ricarica o sostituzione della batteria
La batteria non richiede manutenzione ma viene cionono-
stante controllata regolarmente nell'ambito dei regolari
interventi di manutenzione. Per eseguire dei lavori alla
batteria del veicolo occorrono specifiche conoscenze
tecniche.Se si usa il veicolo spesso per brevi tragitti e lo si lascia per lunghi periodi
inutilizzato, è consigliabile far controllare la batteria da un'officina specializ-
zata anche fra una scadenza di manutenzione e un'altra.
Se si hanno dei problemi di avviamento perché la batteria non è sufficiente-
mente carica, l'anomalia può anche essere dovuta ad un imperfetto funziona-
mento della batteria stessa. In questo caso si consiglia di rivolgersi ad un
centro Service per verificare lo stato della batteria ed effettuare l'eventuale
ricarica o sostituzione.
Ricarica della batteria
La ricarica di una batteria deve essere effettuata da un'officina specializzata,
perché l'avanzato livello tecnologico, che caratterizza questo tipo di batteria,
esige l'impiego di un limitatore di tensione.
Sostituzione della batteria
La batteria utilizzata per il veicolo è stata concepita espressamente per il tipo
di alloggiamento previsto ed è dotata di speciali dispositivi di sicurezza.
Le batterie originali SEAT soddisfano i requisiti di manutenzione, prestazione
e sicurezza del veicolo.
ATTENZIONE!
•Si raccomanda di utilizzare esclusivamente un tipo di batteria che non
richieda manutenzione, che sia resistente ai cicli di scarica e conforme alle
norme T 825 06 e VW 7 50 73. Tale norma non deve essere antecedente
all'agosto 2001.•Prima di eseguire qualsiasi lavoro alle batterie occorre leggere ed
osservare le avvertenze ⇒ in “Avvertenze relative all'uso della
batteria“ a pag. 245.Per il rispetto dell’ambiente
Le batterie contengono sostanze tossiche, come per esempio l'acido solfo-
rico e il piombo. Per questo devono essere smaltite in conformità alle norme
vigenti in materia e non essere assolutamente gettate fra i rifiuti domestici.
altea_freetrack_IT.book Seite 247 Montag, 13. September 2010 4:00 16

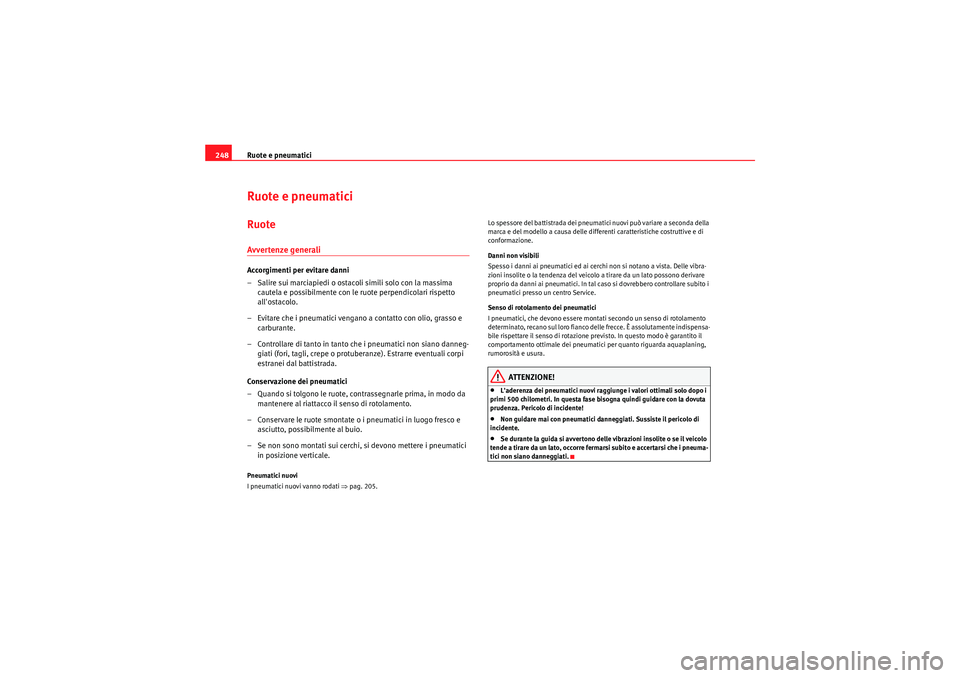

Ruote e pneumatici
248Ruote e pneumaticiRuoteAvvertenze generaliAccorgimenti per evitare danni
– Salire sui marciapiedi o ostacoli simili solo con la massima
cautela e possibilmente con le ruote perpendicolari rispetto
all'ostacolo.
– Evitare che i pneumatici vengano a contatto con olio, grasso e carburante.
– Controllare di tanto in tanto che i pneumatici non siano danneg- giati (fori, tagli, crepe o protuberanze). Estrarre eventuali corpi
estranei dal battistrada.
Conservazione dei pneumatici
– Quando si tolgono le ruote, contrassegnarle prima, in modo da mantenere al riattacco il senso di rotolamento.
– Conservare le ruote smontate o i pneumatici in luogo fresco e asciutto, possibilmente al buio.
– Se non sono montati sui cerchi, si devono mettere i pneumatici in posizione verticale.Pneumatici nuovi
I pneumatici nuovi vanno rodati ⇒pag. 205. Lo spessore del battistrada dei pneumatici nuovi può variare a seconda della
marca e del modello a causa delle differenti caratteristiche costruttive e di
conformazione.
Danni non visibili
Spesso i danni ai pneumatici ed ai cerchi non si notano a vista. Delle vibra-
zioni insolite o la tendenza del veicolo a tirare da un lato possono derivare
proprio da danni ai pneumatici. In tal caso si dovrebbero controllare subito i
pneumatici presso un centro Service.
Senso di rotolamento dei pneumatici
I pneumatici, che devono essere montati secondo un senso di rotolamento
determinato, recano sul loro fianco delle frecce. È assolutamente indispensa-
bile rispettare il senso di rotazione previsto. In questo modo è garantito il
comportamento ottimale dei pneumatici per quanto riguarda aquaplaning,
rumorosità e usura.
ATTENZIONE!
•L'aderenza dei pneumatici nuovi raggiunge i valori ottimali solo dopo i
primi 500 chilometri. In questa fase bisogna quindi guidare con la dovuta
prudenza. Pericolo di incidente!•Non guidare mai con pneumatici danneggiati. Sussiste il pericolo di
incidente.•Se durante la guida si avvertono delle vibrazioni insolite o se il veicolo
tende a tirare da un lato, occorre fermarsi subito e accertarsi che i pneuma-
tici non siano danneggiati.
altea_freetrack_IT.book Seite 248 Montag, 13. September 2010 4:00 16
