299
Situaciones diversas

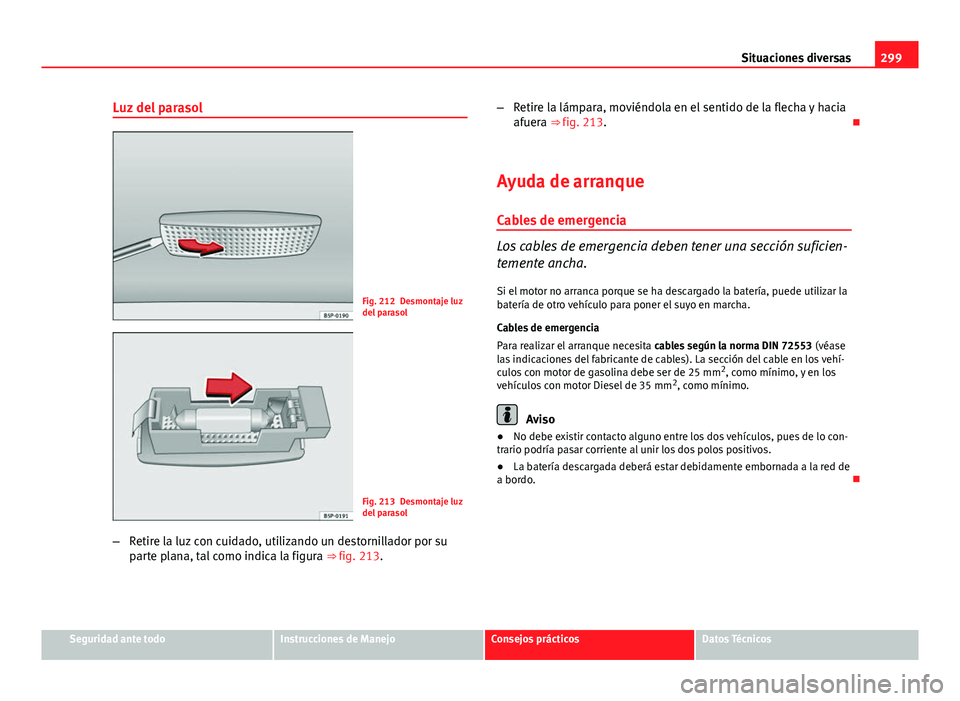

Luz del parasol
Fig. 212 Desmontaje luz
del parasol
Fig. 213 Desmontaje luz
del parasol
– Retire la luz con cuidado, utilizando un destornillador por su
parte plana, tal como indica la figura ⇒ fig. 213.–
Retire la lámpara, moviéndola en el sentido de la flecha y hacia
afuera ⇒ fig. 213. 
Ayuda de arranque
Cables de emergencia
Los cables de emergencia deben tener una sección suficien-
temente ancha. Si el motor no arranca porque se ha descargado la batería, puede utilizar la
batería de otro vehículo para poner el suyo en marcha.
Cables de emergencia
Para realizar el arranque necesita cables según la norma DIN 72553 (véase
las indicaciones del fabricante de cables). La sección del cable en los vehí-
culos con motor de gasolina debe ser de 25 mm 2
, como mínimo, y en los
vehículos con motor Diesel de 35 mm 2
, como mínimo.
Aviso
● No debe existir contacto alguno entre los dos vehículos, pues de lo con-
trario podría pasar corriente al unir los dos polos positivos.
● La batería descargada deberá estar debidamente embornada a la red de
a bordo. 
Seguridad ante todoInstrucciones de ManejoConsejos prácticosDatos Técnicos

300Situaciones diversas

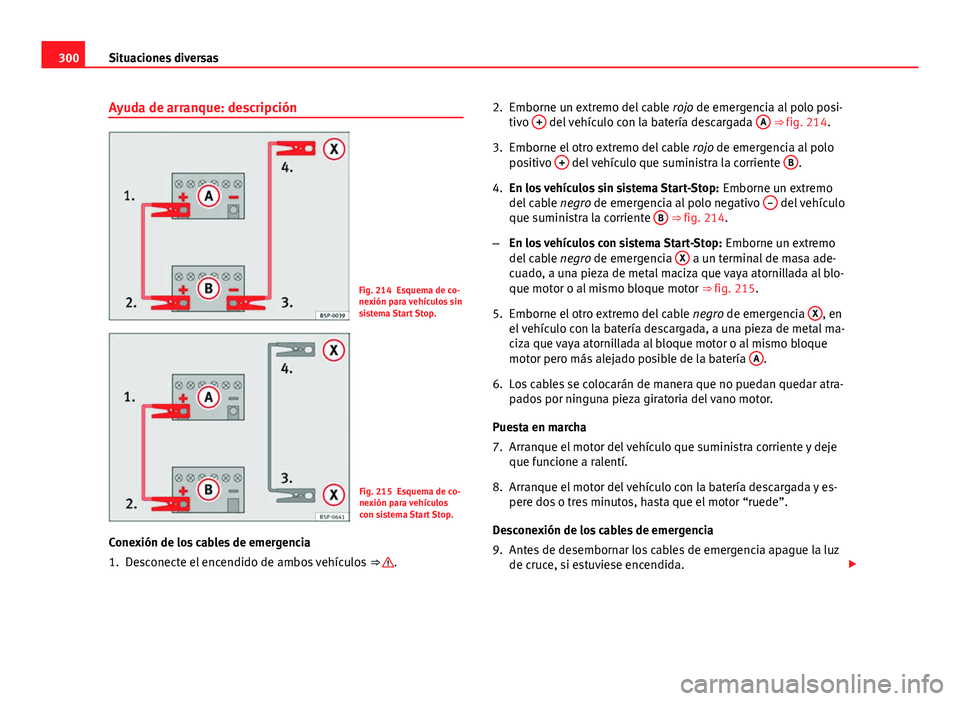

Ayuda de arranque: descripción
Fig. 214 Esquema de co-
nexión para vehículos sin
sistema Start Stop.
Fig. 215 Esquema de co-
nexión para vehículos
con sistema Start Stop.
Conexión de los cables de emergencia
1. Desconecte el encendido de ambos vehículos ⇒ 
.2. Emborne un extremo del cable
rojo de emergencia al polo posi-
tivo +
del vehículo con la batería descargada A ⇒ fig. 214.
3. Emborne el otro extremo del cable rojo de emergencia al polo
positivo +
del vehículo que suministra la corriente B.
4. En los vehículos sin sistema Start-Stop: Emborne un extremo
del cable negro de emergencia al polo negativo –
del vehículo
que suministra la corriente B ⇒ fig. 214.
– En los vehículos con sistema Start-Stop: Emborne un extremo
del cable negro de emergencia X
a un terminal de masa ade-
cuado, a una pieza de metal maciza que vaya atornillada al blo-
que motor o al mismo bloque motor ⇒ fig. 215.
5. Emborne el otro extremo del cable negro de emergencia X
, en
el vehículo con la batería descargada, a una pieza de metal ma-
ciza que vaya atornillada al bloque motor o al mismo bloque
motor pero más alejado posible de la batería A
.
6. Los cables se colocarán de manera que no puedan quedar atra- pados por ninguna pieza giratoria del vano motor.
Puesta en marcha
7. Arranque el motor del vehículo que suministra corriente y deje que funcione a ralentí.
8. Arranque el motor del vehículo con la batería descargada y es- pere dos o tres minutos, hasta que el motor “ruede”.
Desconexión de los cables de emergencia
9. Antes de desembornar los cables de emergencia apague la luz de cruce, si estuviese encendida. 

301
Situaciones diversas

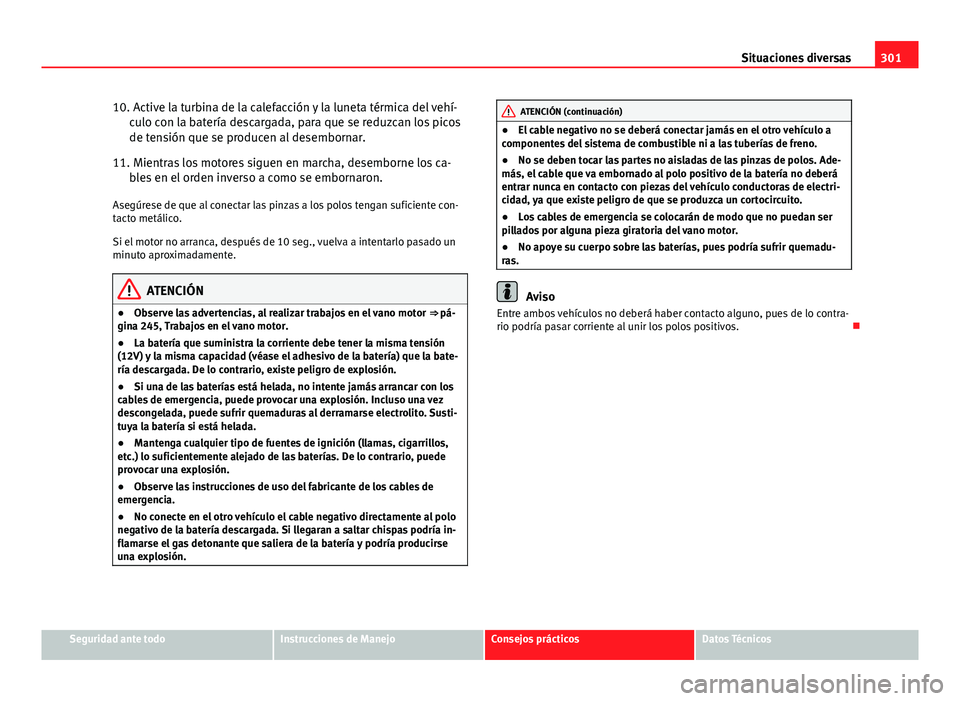

10. Active la turbina de la calefacción y la luneta térmica del vehí- culo con la batería descargada, para que se reduzcan los picos
de tensión que se producen al desembornar.
11. Mientras los motores siguen en marcha, desemborne los ca- bles en el orden inverso a como se embornaron.
Asegúrese de que al conectar las pinzas a los polos tengan suficiente con-
tacto metálico.
Si el motor no arranca, después de 10 seg., vuelva a intentarlo pasado un
minuto aproximadamente.
ATENCIÓN
● Observe las advertencias, al realizar trabajos en el vano motor ⇒ pá-
gina 245, Trabajos en el vano motor.
● La batería que suministra la corriente debe tener la misma tensión
(12V) y la misma capacidad (véase el adhesivo de la batería) que la bate-
ría descargada. De lo contrario, existe peligro de explosión.
● Si una de las baterías está helada, no intente jamás arrancar con los
cables de emergencia, puede provocar una explosión. Incluso una vez
descongelada, puede sufrir quemaduras al derramarse electrolito. Susti-
tuya la batería si está helada.
● Mantenga cualquier tipo de fuentes de ignición (llamas, cigarrillos,
etc.) lo suficientemente alejado de las baterías. De lo contrario, puede
provocar una explosión.
● Observe las instrucciones de uso del fabricante de los cables de
emergencia.
● No conecte en el otro vehículo el cable negativo directamente al polo
negativo de la batería descargada. Si llegaran a saltar chispas podría in-
flamarse el gas detonante que saliera de la batería y podría producirse
una explosión.
ATENCIÓN (continuación)
● El cable negativo no se deberá conectar jamás en el otro vehículo a
componentes del sistema de combustible ni a las tuberías de freno.
● No se deben tocar las partes no aisladas de las pinzas de polos. Ade-
más, el cable que va embornado al polo positivo de la batería no deberá
entrar nunca en contacto con piezas del vehículo conductoras de electri-
cidad, ya que existe peligro de que se produzca un cortocircuito.
● Los cables de emergencia se colocarán de modo que no puedan ser
pillados por alguna pieza giratoria del vano motor.
● No apoye su cuerpo sobre las baterías, pues podría sufrir quemadu-
ras.
Aviso
Entre ambos vehículos no deberá haber contacto alguno, pues de lo contra-
rio podría pasar corriente al unir los polos positivos. 
Seguridad ante todoInstrucciones de ManejoConsejos prácticosDatos Técnicos

302Situaciones diversas

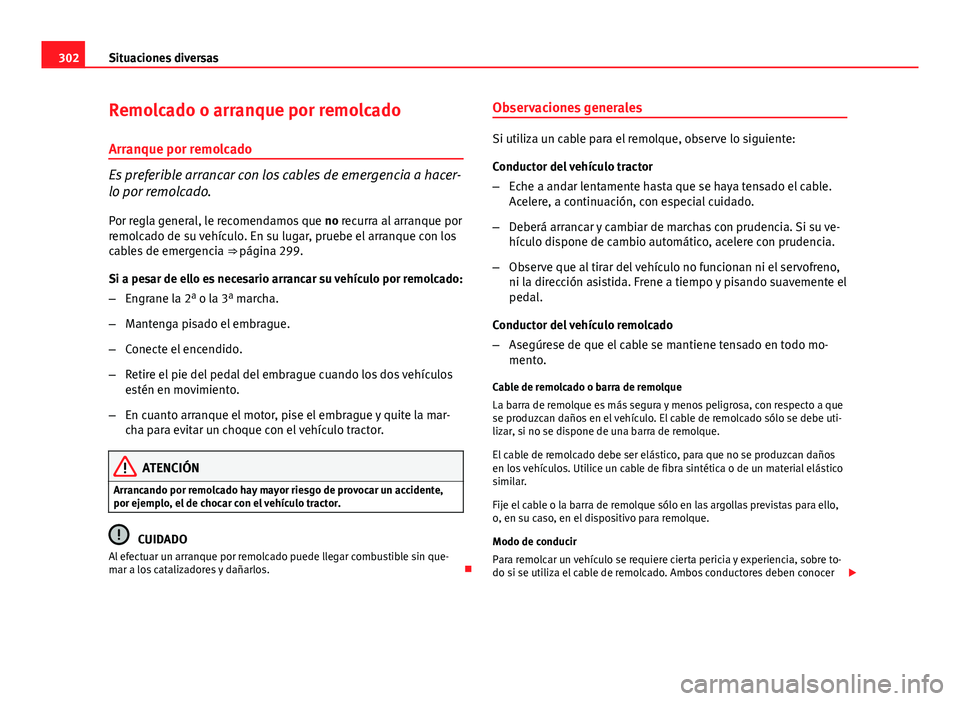

Remolcado o arranque por remolcado
Arranque por remolcado
Es preferible arrancar con los cables de emergencia a hacer-
lo por remolcado.
Por regla general, le recomendamos que no recurra al arranque por
remolcado de su vehículo. En su lugar, pruebe el arranque con los
cables de emergencia ⇒ página 299.
Si a pesar de ello es necesario arrancar su vehículo por remolcado:
– Engrane la 2 a
o la 3 a
marcha.
– Mantenga pisado el embrague.
– Conecte el encendido.
– Retire el pie del pedal del embrague cuando los dos vehículos
estén en movimiento.
– En cuanto arranque el motor, pise el embrague y quite la mar-
cha para evitar un choque con el vehículo tractor.
ATENCIÓN
Arrancando por remolcado hay mayor riesgo de provocar un accidente,
por ejemplo, el de chocar con el vehículo tractor.
CUIDADO
Al efectuar un arranque por remolcado puede llegar combustible sin que-
mar a los catalizadores y dañarlos. Observaciones generales
Si utiliza un cable para el remolque, observe lo siguiente:
Conductor del vehículo tractor
–
Eche a andar lentamente hasta que se haya tensado el cable.
Acelere, a continuación, con especial cuidado.
– Deberá arrancar y cambiar de marchas con prudencia. Si su ve-
hículo dispone de cambio automático, acelere con prudencia.
– Observe que al tirar del vehículo no funcionan ni el servofreno,
ni la dirección asistida. Frene a tiempo y pisando suavemente el
pedal.
Conductor del vehículo remolcado
– Asegúrese de que el cable se mantiene tensado en todo mo-
mento.
Cable de remolcado o barra de remolque
La barra de remolque es más segura y menos peligrosa, con respecto a que
se produzcan daños en el vehículo. El cable de remolcado sólo se debe uti-
lizar, si no se dispone de una barra de remolque.
El cable de remolcado debe ser elástico, para que no se produzcan daños
en los vehículos. Utilice un cable de fibra sintética o de un material elástico
similar.
Fije el cable o la barra de remolque sólo en las argollas previstas para ello,
o, en su caso, en el dispositivo para remolque.
Modo de conducir
Para remolcar un vehículo se requiere cierta pericia y experiencia, sobre to-
do si se utiliza el cable de remolcado. Ambos conductores deben conocer 

303
Situaciones diversas

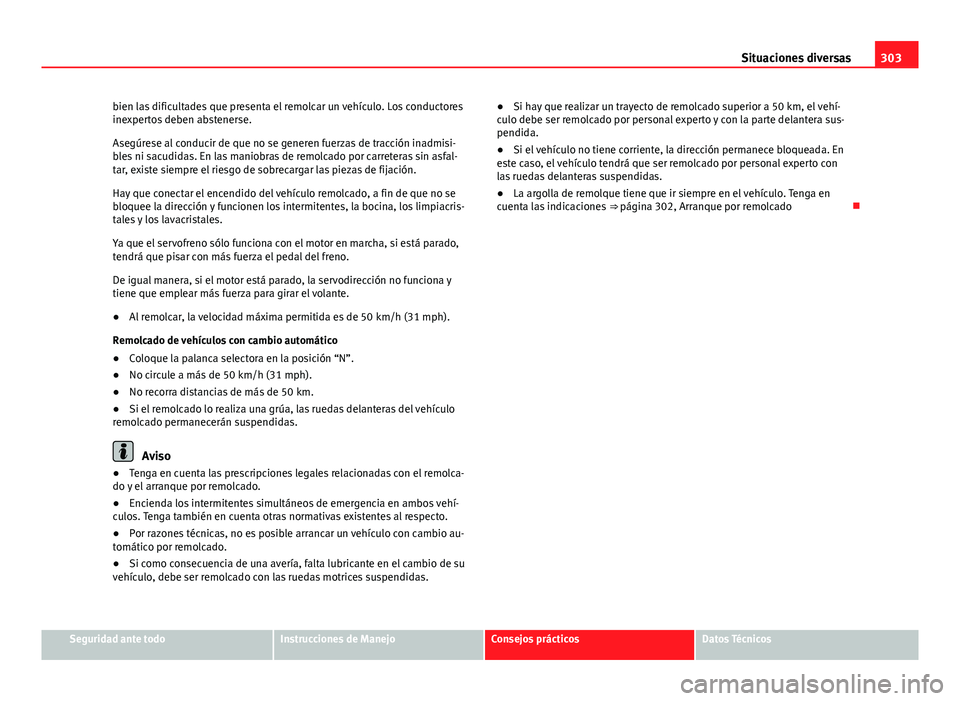

bien las dificultades que presenta el remolcar un vehículo. Los conductores
inexpertos deben abstenerse.
Asegúrese al conducir de que no se generen fuerzas de tracción inadmisi-
bles ni sacudidas. En las maniobras de remolcado por carreteras sin asfal-
tar, existe siempre el riesgo de sobrecargar las piezas de fijación.
Hay que conectar el encendido del vehículo remolcado, a fin de que no se
bloquee la dirección y funcionen los intermitentes, la bocina, los limpiacris-
tales y los lavacristales.
Ya que el servofreno sólo funciona con el motor en marcha, si está parado,
tendrá que pisar con más fuerza el pedal del freno.
De igual manera, si el motor está parado, la servodirección no funciona y
tiene que emplear más fuerza para girar el volante.
● Al remolcar, la velocidad máxima permitida es de 50 km/h (31 mph).
Remolcado de vehículos con cambio automático
● Coloque la palanca selectora en la posición “N”.
● No circule a más de 50 km/h (31 mph).
● No recorra distancias de más de 50 km.
● Si el remolcado lo realiza una grúa, las ruedas delanteras del vehículo
remolcado permanecerán suspendidas.
Aviso
● Tenga en cuenta las prescripciones legales relacionadas con el remolca-
do y el arranque por remolcado.
● Encienda los intermitentes simultáneos de emergencia en ambos vehí-
culos. Tenga también en cuenta otras normativas existentes al respecto.
● Por razones técnicas, no es posible arrancar un vehículo con cambio au-
tomático por remolcado.
● Si como consecuencia de una avería, falta lubricante en el cambio de su
vehículo, debe ser remolcado con las ruedas motrices suspendidas. ●
Si hay que realizar un trayecto de remolcado superior a 50 km, el vehí-
culo debe ser remolcado por personal experto y con la parte delantera sus-
pendida.
● Si el vehículo no tiene corriente, la dirección permanece bloqueada. En
este caso, el vehículo tendrá que ser remolcado por personal experto con
las ruedas delanteras suspendidas.
● La argolla de remolque tiene que ir siempre en el vehículo. Tenga en
cuenta las indicaciones ⇒ página 302, Arranque por remolcado 
Seguridad ante todoInstrucciones de ManejoConsejos prácticosDatos Técnicos

304Situaciones diversas

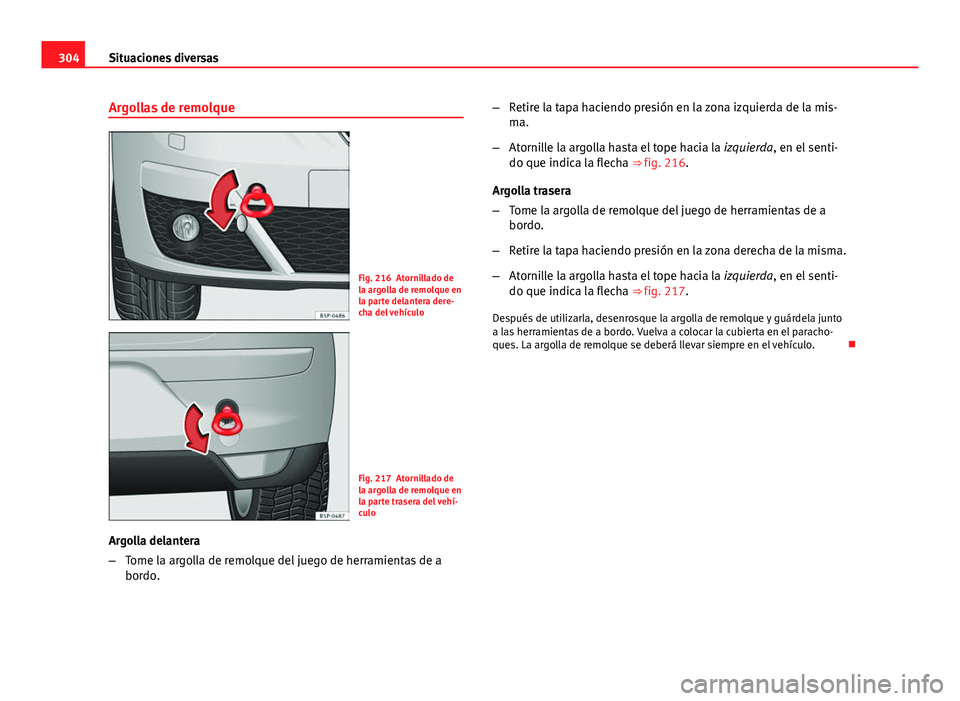

Argollas de remolque
Fig. 216 Atornillado de
la argolla de remolque en
la parte delantera dere-
cha del vehículo
Fig. 217 Atornillado de
la argolla de remolque en
la parte trasera del vehí-
culo
Argolla delantera
– Tome la argolla de remolque del juego de herramientas de a
bordo. –
Retire la tapa haciendo presión en la zona izquierda de la mis-
ma.
– Atornille la argolla hasta el tope hacia la izquierda, en el senti-
do que indica la flecha ⇒ fig. 216.
Argolla trasera
– Tome la argolla de remolque del juego de herramientas de a
bordo.
– Retire la tapa haciendo presión en la zona derecha de la misma.
– Atornille la argolla hasta el tope hacia la izquierda, en el senti-
do que indica la flecha ⇒ fig. 217.
Después de utilizarla, desenrosque la argolla de remolque y guárdela junto
a las herramientas de a bordo. Vuelva a colocar la cubierta en el paracho-
ques. La argolla de remolque se deberá llevar siempre en el vehículo. 

305

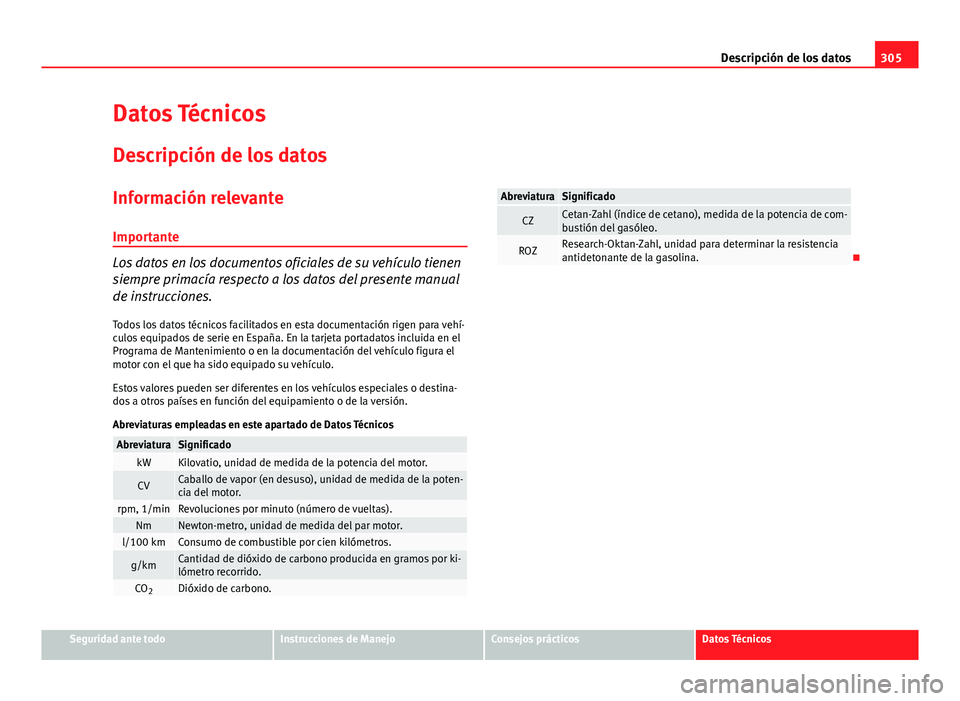

Descripción de los datos
Datos Técnicos
Descripción de los datos
Información relevante
Importante
Los datos en los documentos oficiales de su vehículo tienen
siempre primacía respecto a los datos del presente manual
de instrucciones. Todos los datos técnicos facilitados en esta documentación rigen para vehí-
culos equipados de serie en España. En la tarjeta portadatos incluida en el
Programa de Mantenimiento o en la documentación del vehículo figura el
motor con el que ha sido equipado su vehículo.
Estos valores pueden ser diferentes en los vehículos especiales o destina-
dos a otros países en función del equipamiento o de la versión.
Abreviaturas empleadas en este apartado de Datos Técnicos
AbreviaturaSignificadokWKilovatio, unidad de medida de la potencia del motor.
CVCaballo de vapor (en desuso), unidad de medida de la poten-
cia del motor.
rpm, 1/minRevoluciones por minuto (número de vueltas).NmNewton-metro, unidad de medida del par motor.l/100 kmConsumo de combustible por cien kilómetros.
g/kmCantidad de dióxido de carbono producida en gramos por ki-
lómetro recorrido.
CO 2Dióxido de carbono.
AbreviaturaSignificado
CZCetan-Zahl (índice de cetano), medida de la potencia de com-
bustión del gasóleo.
ROZResearch-Oktan-Zahl, unidad para determinar la resistencia
antidetonante de la gasolina.
Seguridad ante todoInstrucciones de ManejoConsejos prácticosDatos Técnicos

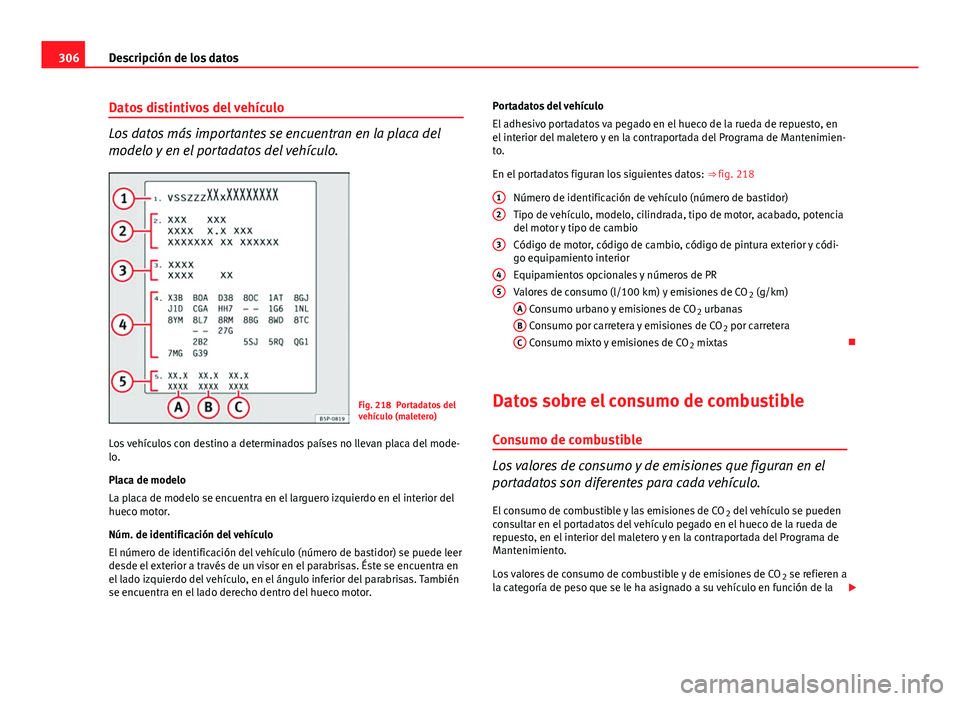

306Descripción de los datos
Datos distintivos del vehículo
Los datos más importantes se encuentran en la placa del
modelo y en el portadatos del vehículo.
Fig. 218 Portadatos del
vehículo (maletero)
Los vehículos con destino a determinados países no llevan placa del mode-
lo.
Placa de modelo
La placa de modelo se encuentra en el larguero izquierdo en el interior del
hueco motor.
Núm. de identificación del vehículo
El número de identificación del vehículo (número de bastidor) se puede leer
desde el exterior a través de un visor en el parabrisas. Éste se encuentra en
el lado izquierdo del vehículo, en el ángulo inferior del parabrisas. También
se encuentra en el lado derecho dentro del hueco motor. Portadatos del vehículo
El adhesivo portadatos va pegado en el hueco de la rueda de repuesto, en
el interior del maletero y en la contraportada del Programa de Mantenimien-
to.
En el portadatos figuran los siguientes datos:
⇒ fig. 218
Número de identificación de vehículo (número de bastidor)
Tipo de vehículo, modelo, cilindrada, tipo de motor, acabado, potencia
del motor y tipo de cambio
Código de motor, código de cambio, código de pintura exterior y códi-
go equipamiento interior
Equipamientos opcionales y números de PR
Valores de consumo (l/100 km) y emisiones de CO 2 (g/km)
A
Consumo urbano y emisiones de CO 2 urbanas
B Consumo por carretera y emisiones de CO 2 por carretera
C Consumo mixto y emisiones de CO 2 mixtas

Datos sobre el consumo de combustible Consumo de combustible
Los valores de consumo y de emisiones que figuran en el
portadatos son diferentes para cada vehículo.
El consumo de combustible y las emisiones de CO 2 del vehículo se pueden
consultar en el portadatos del vehículo pegado en el hueco de la rueda de
repuesto, en el interior del maletero y en la contraportada del Programa de
Mantenimiento.
Los valores de consumo de combustible y de emisiones de CO 2 se refieren a
la categoría de peso que se le ha asignado a su vehículo en función de la 
1
2
3
45

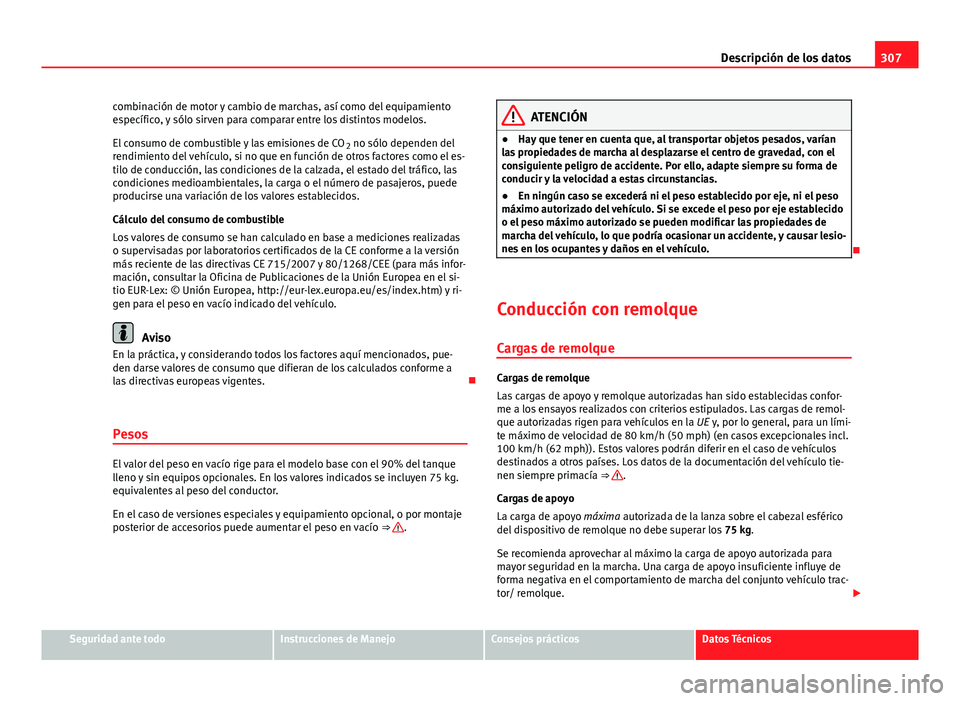

307
Descripción de los datos
combinación de motor y cambio de marchas, así como del equipamiento
específico, y sólo sirven para comparar entre los distintos modelos.
El consumo de combustible y las emisiones de CO 2 no sólo dependen del
rendimiento del vehículo, si no que en función de otros factores como el es-
tilo de conducción, las condiciones de la calzada, el estado del tráfico, las
condiciones medioambientales, la carga o el número de pasajeros, puede
producirse una variación de los valores establecidos.
Cálculo del consumo de combustible
Los valores de consumo se han calculado en base a mediciones realizadas
o supervisadas por laboratorios certificados de la CE conforme a la versión
más reciente de las directivas CE 715/2007 y 80/1268/CEE (para más infor-
mación, consultar la Oficina de Publicaciones de la Unión Europea en el si-
tio EUR-Lex: © Unión Europea, http://eur-lex.europa.eu/es/index.htm) y ri-
gen para el peso en vacío indicado del vehículo.
Aviso
En la práctica, y considerando todos los factores aquí mencionados, pue-
den darse valores de consumo que difieran de los calculados conforme a
las directivas europeas vigentes. 
Pesos
El valor del peso en vacío rige para el modelo base con el 90% del tanque
lleno y sin equipos opcionales. En los valores indicados se incluyen 75 kg.
equivalentes al peso del conductor.
En el caso de versiones especiales y equipamiento opcional, o por montaje
posterior de accesorios puede aumentar el peso en vacío ⇒ 
.
ATENCIÓN
● Hay que tener en cuenta que, al transportar objetos pesados, varían
las propiedades de marcha al desplazarse el centro de gravedad, con el
consiguiente peligro de accidente. Por ello, adapte siempre su forma de
conducir y la velocidad a estas circunstancias.
● En ningún caso se excederá ni el peso establecido por eje, ni el peso
máximo autorizado del vehículo. Si se excede el peso por eje establecido
o el peso máximo autorizado se pueden modificar las propiedades de
marcha del vehículo, lo que podría ocasionar un accidente, y causar lesio-
nes en los ocupantes y daños en el vehículo.

Conducción con remolque
Cargas de remolque
Cargas de remolque
Las cargas de apoyo y remolque autorizadas han sido establecidas confor-
me a los ensayos realizados con criterios estipulados. Las cargas de remol-
que autorizadas rigen para vehículos en la UE y, por lo general, para un lími-
te máximo de velocidad de 80 km/h (50 mph) (en casos excepcionales incl.
100 km/h (62 mph)). Estos valores podrán diferir en el caso de vehículos
destinados a otros países. Los datos de la documentación del vehículo tie-
nen siempre primacía ⇒ 
.
Cargas de apoyo
La carga de apoyo máxima autorizada de la lanza sobre el cabezal esférico
del dispositivo de remolque no debe superar los 75 kg.
Se recomienda aprovechar al máximo la carga de apoyo autorizada para
mayor seguridad en la marcha. Una carga de apoyo insuficiente influye de
forma negativa en el comportamiento de marcha del conjunto vehículo trac-
tor/ remolque. 
Seguridad ante todoInstrucciones de ManejoConsejos prácticosDatos Técnicos

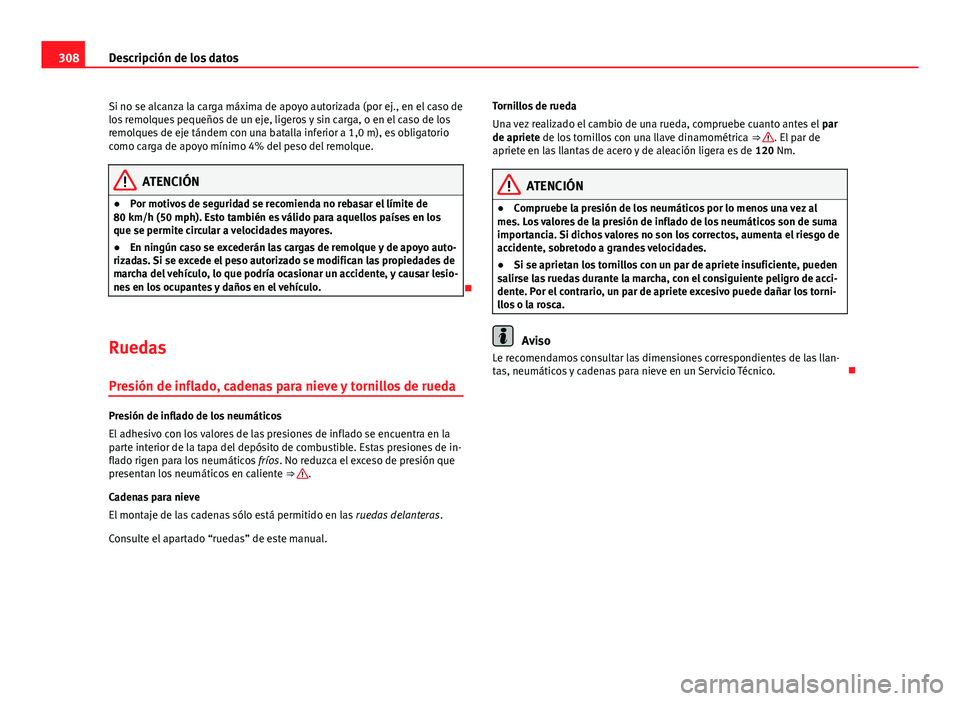

308Descripción de los datos
Si no se alcanza la carga máxima de apoyo autorizada (por ej., en el caso de
los remolques pequeños de un eje, ligeros y sin carga, o en el caso de los
remolques de eje tándem con una batalla inferior a 1,0 m), es obligatorio
como carga de apoyo mínimo 4% del peso del remolque.
ATENCIÓN
● Por motivos de seguridad se recomienda no rebasar el límite de
80 km/h (50 mph). Esto también es válido para aquellos países en los
que se permite circular a velocidades mayores.
● En ningún caso se excederán las cargas de remolque y de apoyo auto-
rizadas. Si se excede el peso autorizado se modifican las propiedades de
marcha del vehículo, lo que podría ocasionar un accidente, y causar lesio-
nes en los ocupantes y daños en el vehículo.

Ruedas Presión de inflado, cadenas para nieve y tornillos de rueda
Presión de inflado de los neumáticos
El adhesivo con los valores de las presiones de inflado se encuentra en la
parte interior de la tapa del depósito de combustible. Estas presiones de in-
flado rigen para los neumáticos fríos. No reduzca el exceso de presión que
presentan los neumáticos en caliente ⇒ 
.
Cadenas para nieve
El montaje de las cadenas sólo está permitido en las ruedas delanteras.
Consulte el apartado “ruedas” de este manual. Tornillos de rueda
Una vez realizado el cambio de una rueda, compruebe cuanto antes el
par
de apriete de los tornillos con una llave dinamométrica ⇒ 
. El par de
apriete en las llantas de acero y de aleación ligera es de 120 Nm.
ATENCIÓN
● Compruebe la presión de los neumáticos por lo menos una vez al
mes. Los valores de la presión de inflado de los neumáticos son de suma
importancia. Si dichos valores no son los correctos, aumenta el riesgo de
accidente, sobretodo a grandes velocidades.
● Si se aprietan los tornillos con un par de apriete insuficiente, pueden
salirse las ruedas durante la marcha, con el consiguiente peligro de acci-
dente. Por el contrario, un par de apriete excesivo puede dañar los torni-
llos o la rosca.
Aviso
Le recomendamos consultar las dimensiones correspondientes de las llan-
tas, neumáticos y cadenas para nieve en un Servicio Técnico. 
