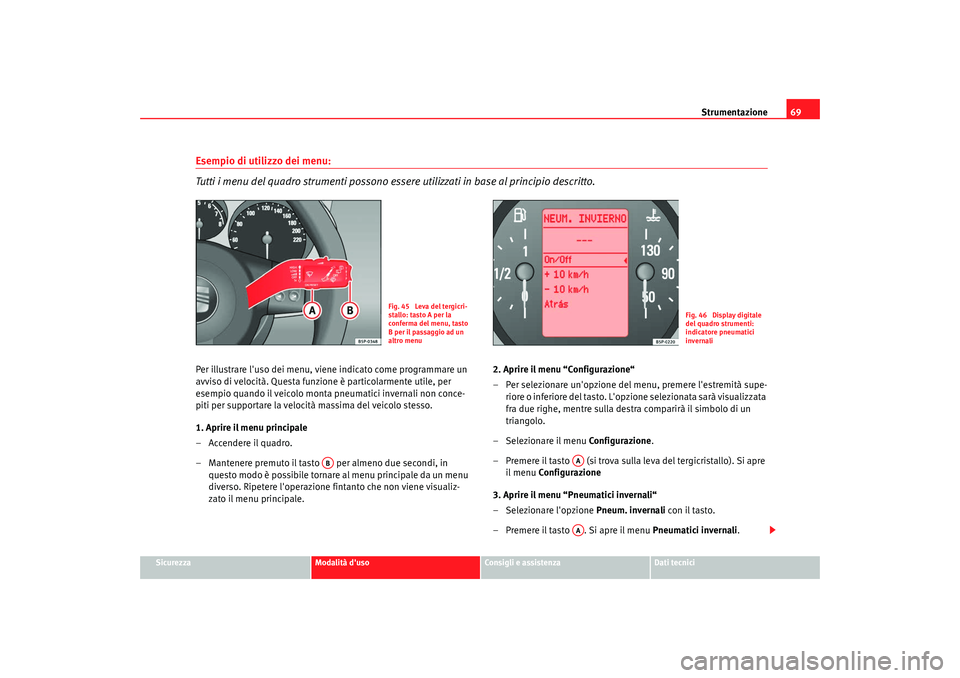

Page 71 of 325
Strumentazione69
Sicurezza
Modalità d'uso
Consigli e assistenza
Dati tecnici
Esempio di utilizzo dei menu:
Tutti i menu del quadro strumenti possono essere utilizzati in base al principio descritto.Per illustrare l'uso dei menu, viene indicato come programmare un
avviso di velocità. Questa funzione è particolarmente utile, per
esempio quando il veicolo monta pneumatici invernali non conce-
piti per supportare la velocità massima del veicolo stesso.
1. Aprire il menu principale
–Accendere il quadro.
– Mantenere premuto il tasto per almeno due secondi, in
questo modo è possibile tornare al menu principale da un menu
diverso. Ripetere l'operazione fintanto che non viene visualiz-
zato il menu principale. 2. Aprire il menu “Configurazione“
– Per selezionare un'opzione del menu, premere l'estremità supe-
riore o inferiore del tasto. L'opzione selezionata sarà visualizzata
fra due righe, mentre sulla destra comparirà il simbolo di un
triangolo.
–Selezionare il menu Configurazione .
– Premere il tasto (si trova sulla leva del tergicristallo). Si apre il menu Configurazione
3. Aprire il menu “Pneumatici invernali“
– Selezionare l'opzione Pneum. invernali con il tasto.
– Premere il tasto . Si apre il menu Pneumatici invernali.
Fig. 45 Leva del tergicri-
stallo: tasto A per la
conferma del menu, tasto
B per il passaggio ad un
altro menu
Fig. 46 Display digitale
del quadro strumenti:
indicatore pneumatici
invernali
AB
AAAA
altea_XL italiano.book Seite 69 Freitag, 14. September 2007 8:45 08

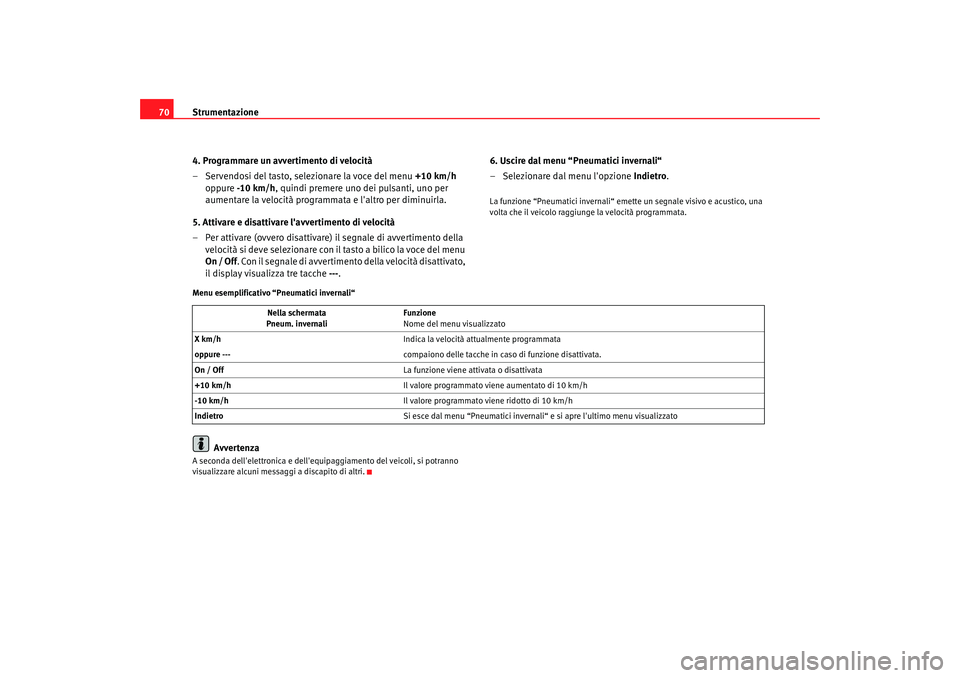

Page 72 of 325
Strumentazione
70
4. Programmare un avvertimento di velocità
– Servendosi del tasto, selezionare la voce del menu +10 km/h
oppure -10 km/h , quindi premere uno dei pulsanti, uno per
aumentare la velocità programmata e l'altro per diminuirla.
5. Attivare e disattivare l'avvertimento di velocità
– Per attivare (ovvero disattivare) il segnale di avvertimento della velocità si deve selezionare con il tasto a bilico la voce del menu
On / Off . Co n i l s e g n a l e d i a v v e r t i m e n t o d e l l a v e l o c i t à d i s a t t i v a t o ,
il display visualizza tre tacche ---. 6. Uscire dal menu “Pneumatici invernali“
– Selezionare dal menu l'opzione
Indietro.
La funzione “Pneumatici invernali“ emette un segnale visivo e acustico, una
volta che il veicolo raggiunge la velocità programmata.
Menu esemplificativo “Pneumatici invernali“
Avvertenza
A seconda dell'elettronica e dell'equip aggiamento del veicoli, si potranno
visualizzare alcuni messaggi a discapito di altri. Nella schermata
Pneum. invernali Funzione
Nome del menu visualizzato
X km/h Indica la velocità attualmente programmata
oppure --- compaiono delle tacche in caso di funzione disattivata.
On / Off La funzione viene attivata o disattivata
+10 km/h Il valore programmato viene aumentato di 10 km/h
-10 km/h Il valore programmato viene ridotto di 10 km/h
Indietro Si esce dal menu “Pneumatici invernali“ e si apre l'ultimo menu visualizzato
altea_XL italiano.book Seite 70 Freitag, 14. September 2007 8:45 08

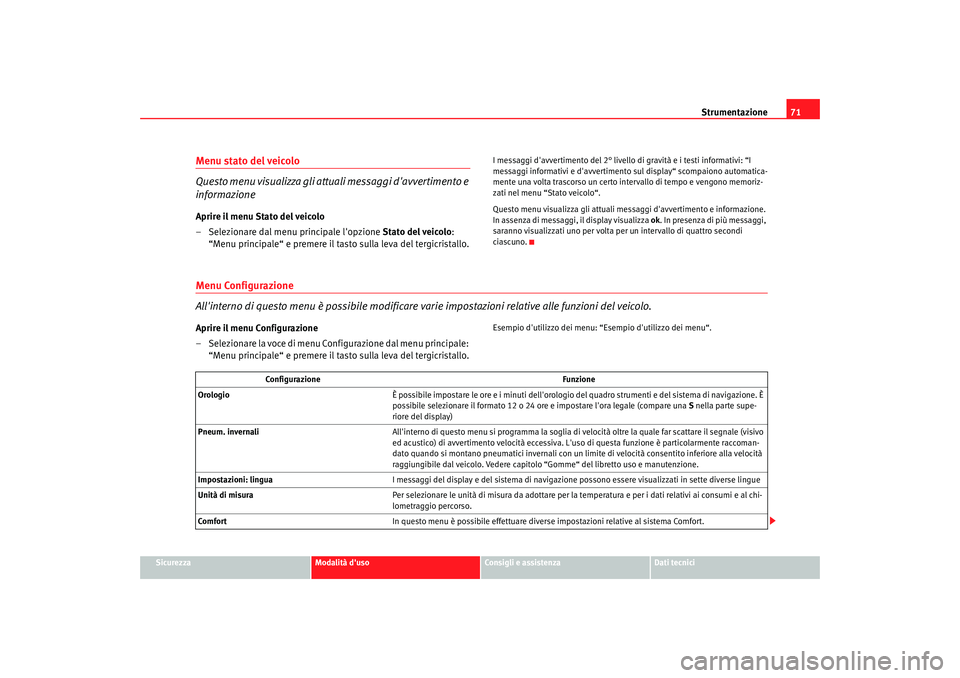

Page 73 of 325
Strumentazione71
Sicurezza
Modalità d'uso
Consigli e assistenza
Dati tecnici
Menu stato del veicolo
Q u e s t o m e n u v i s u a l i z z a g l i a t t u ali messaggi d'avvertimento e
informazioneAprire il menu Stato del veicolo
– Selezionare dal menu principale l'opzione Stato del veicolo:
“Menu principale“ e premere il tasto sulla leva del tergicristallo.
I messaggi d'avvertimento del 2° livello di gravità e i testi informativi: “I
messaggi informativi e d'avvertimento sul display“ scompaiono automatica-
mente una volta trascorso un certo intervallo di tempo e vengono memoriz-
zati nel menu “Stato veicolo“.
Questo menu visualizza gli attuali messaggi d'avvertimento e informazione.
In assenza di messaggi, il display visualizza ok. In presenza di più messaggi,
saranno visualizzati uno per volta per un intervallo di quattro secondi
ciascuno.
Menu Configurazione
All'interno di questo menu è possibile modificare va rie impostazioni relative alle funzioni del veicolo.Aprire il menu Configurazione
– Selezionare la voce di menu Configurazione dal menu principale:
“Menu principale“ e premere il tasto sulla leva del tergicristallo.
Esempio d'utilizzo dei menu: “Esempio d'utilizzo dei menu“.
Configurazione Funzione
Orologio È possibile impostare le ore e i minuti dell'orologio del quadro strumenti e del sistema di navigazione. È
possibile selezionare il formato 12 o 24 or e e impostare l'ora legale (compare una S nella parte supe-
riore del display)
Pneum. invernali All'interno di questo menu si programma la soglia di ve locità oltre la quale far scattare il segnale (visivo
ed acustico) di avvertimento velocità eccessiva. L'us o di questa funzione è particolarmente raccoman-
dato quando si montano pneumatici invernali con un li mite di velocità consentito inferiore alla velocità
raggiungibile dal veicolo. Vedere capitolo “Gomme“ del libretto uso e manutenzione.
Impostazioni: lingua I messaggi del display e del sistema di navigazione possono essere visualizzati in sette diverse lingue
Unità di misura Per selezionare le unità di misura da adottare per la temperatura e per i dati relativi ai consumi e al chi-
lometraggio percorso.
Comfort In questo menu è possibile effettuare diverse impostazioni relative al sistema Comfort.
altea_XL italiano.book Seite 71 Freitag, 14. September 2007 8:45 08

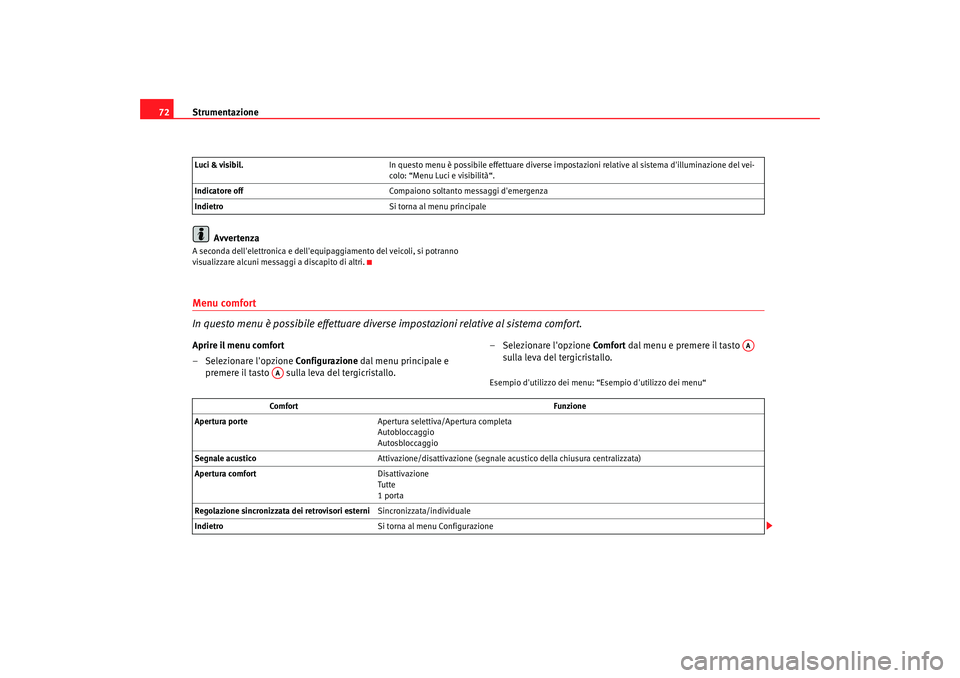

Page 74 of 325
Strumentazione
72
AvvertenzaA seconda dell'elettronica e dell'equip aggiamento del veicoli, si potranno
visualizzare alcuni messaggi a discapito di altri.Menu comfort
In questo menu è possibile effettuare diverse impostazioni relative al sistema comfort.Aprire il menu comfort
– Selezionare l'opzione Configurazione dal menu principale e
premere il tasto sulla leva del tergicristallo. – Selezionare l'opzione
Comfort dal menu e premere il tasto
sulla leva del tergicristallo.
Esempio d'utilizzo dei menu: “Esempio d'utilizzo dei menu“
Luci & visibil.
In questo menu è possibile effettuare diverse impostazioni relative al sistema d'illuminazione del vei-
colo: “Menu Luci e visibilità“.
Indicatore off Compaiono soltanto messaggi d'emergenza
Indietro Si torna al menu principale
AA
AA
Comfort Funzione
Apertura porte Apertura selettiva/Apertura completa
Autobloccaggio
Autosbloccaggio
Segnale acustico Attivazione/disattivazione (segnale acustico della chiusura centralizzata)
Apertura comfort Disattivazione
Tutte
1 porta
Regolazione sincronizzata dei retrovisori esterni Sincronizzata/individuale
Indietro Si torna al menu Configurazione
altea_XL italiano.book Seite 72 Freitag, 14. September 2007 8:45 08

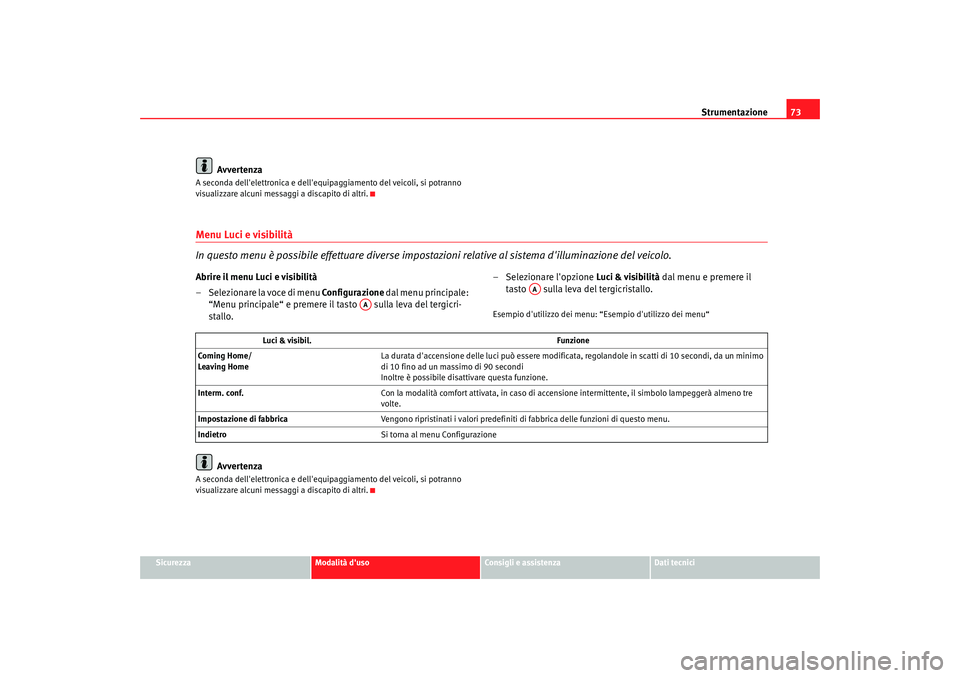

Page 75 of 325
Strumentazione73
Sicurezza
Modalità d'uso
Consigli e assistenza
Dati tecnici
Avvertenza
A seconda dell'elettronica e dell'equip aggiamento del veicoli, si potranno
visualizzare alcuni messaggi a discapito di altri.Menu Luci e visibilità
In questo menu è possibile effettuare diverse impostazioni relative al sistema d'illuminazione del veicolo.Abrire il menu Luci e visibilità
– Selezionare la voce di menu Configurazione dal menu principale:
“Menu principale“ e premere il tasto sulla leva del tergicri-
stallo. – Selezionare l'opzione
Luci & visibilità dal menu e premere il
tasto sulla leva del tergicristallo.
Esempio d'utilizzo dei menu: “Esempio d'utilizzo dei menu“
Avvertenza
A seconda dell'elettronica e dell'equip aggiamento del veicoli, si potranno
visualizzare alcuni messaggi a discapito di altri.
AA
AA
Luci & visibil. Funzione
Coming Home/
Leaving Home La durata d'accensione delle luci può essere modificata
, regolandole in scatti di 10 secondi, da un minimo
di 10 fino ad un massimo di 90 secondi
Inoltre è possibile disattivare questa funzione.
Interm. conf. Con la modalità comfort attivata, in caso di accensione intermittente, il simbolo lampeggerà almeno tre
volte.
Impostazione di fabbrica Vengono ripristinati i valori predefiniti di fabbrica delle funzioni di questo menu.
Indietro Si torna al menu Configurazione
altea_XL italiano.book Seite 73 Freitag, 14. September 2007 8:45 08
Page 76 of 325
Strumentazione
74Spie Quadro d'insieme delle spie
Alcune spie indicano delle funzioni, altre segnalano invece eventuali anomalie.

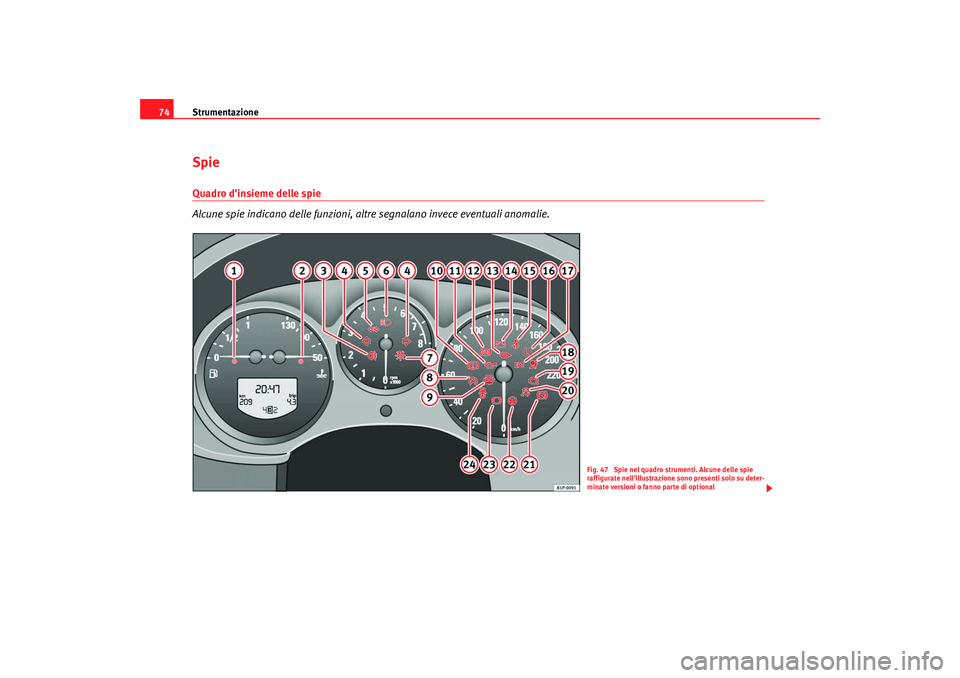

Fig. 47 Spie nel quadro strumenti. Alcune delle spie
raffigurate nell'illustrazione sono presenti solo su deter-
minate versioni o fanno parte di optional
altea_XL italiano.book Seite 74 Freitag, 14. September 2007 8:45 08
Page 77 of 325
Strumentazione75
Sicurezza
Modalità d'uso
Consigli e assistenza
Dati tecnici

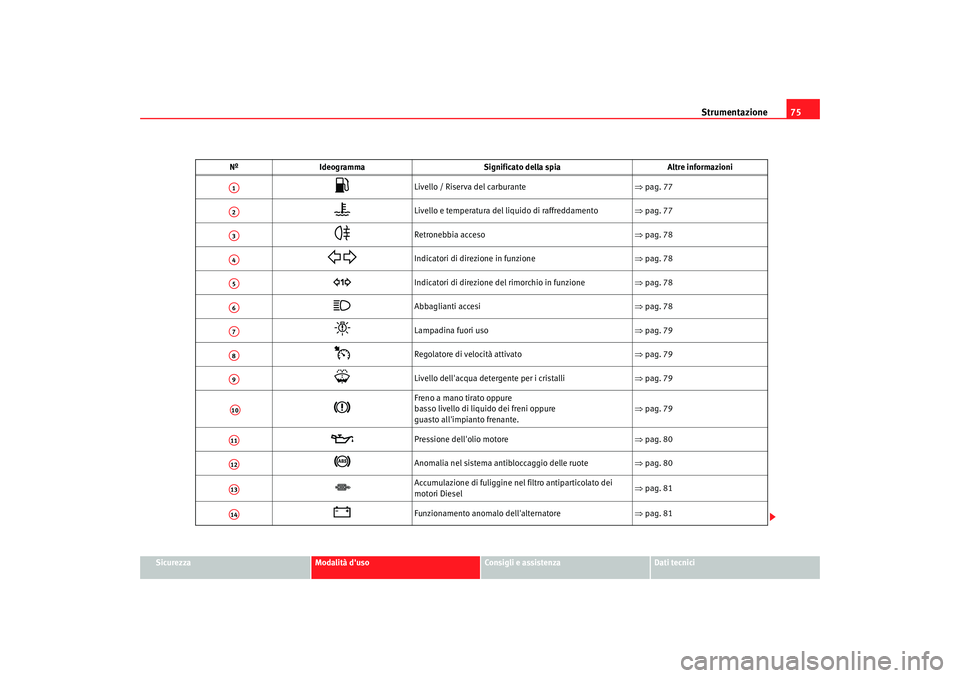

Nº
Ideogramma Significato della spia Altre informazioni
Livello / Riserva del carburante ⇒pag. 77
Livello e temperatura del liquido di raffreddamento ⇒pag. 77
Retronebbia acceso ⇒pag. 78
Indicatori di direzione in funzione ⇒pag. 78
Indicatori di direzione del rimorchio in funzione ⇒pag. 78
Abbaglianti accesi ⇒pag. 78
Lampadina fuori uso ⇒pag. 79
Regolatore di velocità attivato ⇒pag. 79
Livello dell'acqua detergente per i cristalli ⇒pag. 79
Freno a mano tirato oppure
basso livello di liquido dei freni oppure
guasto all'impianto frenante. ⇒
pag. 79
Pressione dell'olio motore ⇒pag. 80
Anomalia nel sistema antibloccaggio delle ruote ⇒pag. 80
Accumulazione di fuliggine nel filtro antiparticolato dei
motori Diesel ⇒
pag. 81
Funzionamento anomalo dell'alternatore ⇒pag. 81
A1A2A3A4A5A6A7A8A9A10A11A12A13A14
altea_XL italiano.book Seite 75 Freitag, 14. September 2007 8:45 08

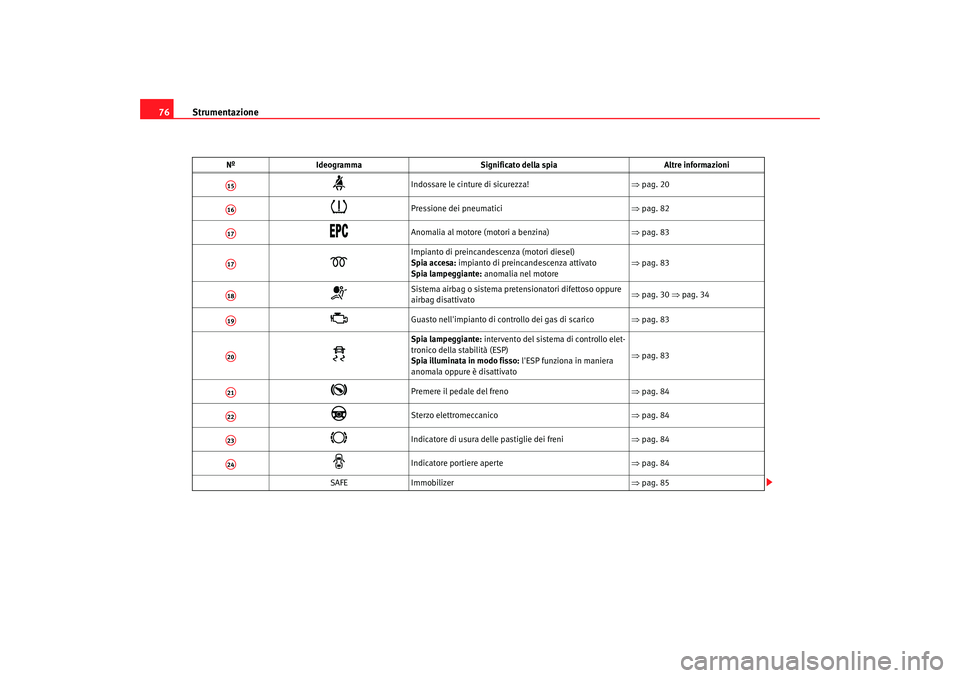

Page 78 of 325
Strumentazione
76
Indossare le cinture di sicurezza! ⇒pag. 20
Pressione dei pneumatici ⇒pag. 82
Anomalia al motore (motori a benzina) ⇒pag. 83
Impianto di preincandescenza (motori diesel)
Spia accesa: impianto di preincandescenza attivato
Spia lampeggiante: anomalia nel motore ⇒
pag. 83
Sistema airbag o sistema pretensionatori difettoso oppure
airbag disattivato ⇒
pag. 30 ⇒pag. 34
Guasto nell'impianto di co ntrollo dei gas di scarico ⇒pag. 83
Spia lampeggiante: intervento del sistema di controllo elet-
tronico della stabilità (ESP)
Spia illuminata in modo fisso: l'ESP funziona in maniera
anomala oppure è disattivato ⇒
pag. 83
Premere il pedale del freno ⇒pag. 84
Sterzo elettromeccanico ⇒pag. 84
Indicatore di usura delle pastiglie dei freni ⇒pag. 84
Indicatore portiere aperte ⇒pag. 84
SAFE Immobilizer ⇒pag. 85
Nº
Ideogramma Significato della spia Altre informazioni
A15A16A17A17A18A19A20A21A22A23A24
altea_XL italiano.book Seite 76 Freitag, 14. September 2007 8:45 08
Page 79 of 325
Strumentazione77
Sicurezza
Modalità d'uso
Consigli e assistenza
Dati tecnici

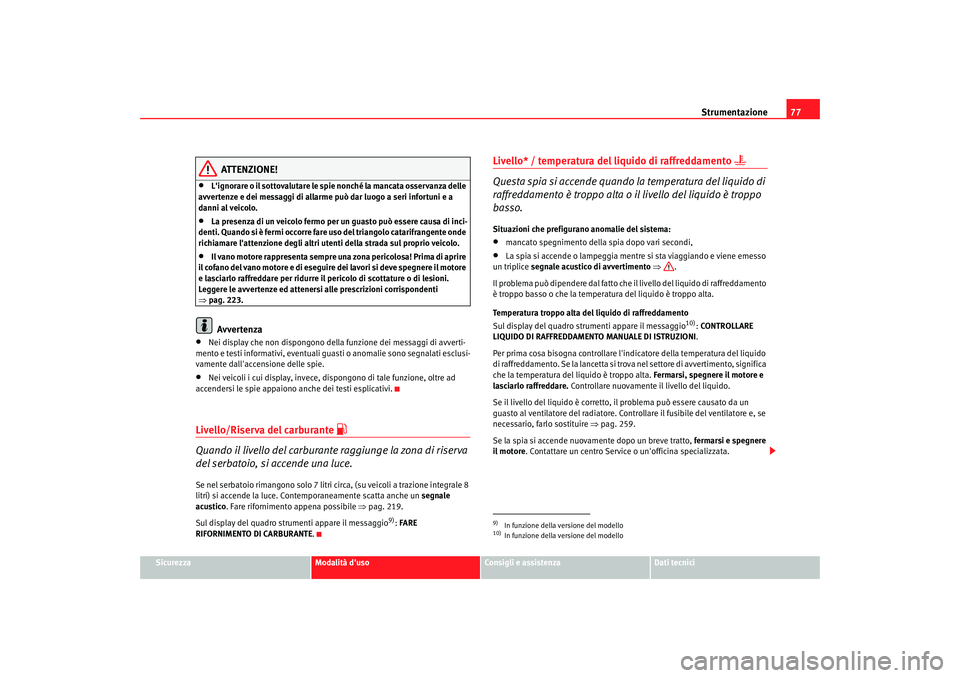

ATTENZIONE!
•
L'ignorare o il sottovalutare le spie nonché la mancata osservanza delle
avvertenze e dei messaggi di allarme può dar luogo a seri infortuni e a
danni al veicolo.
•
La presenza di un veicolo fermo per un guasto può essere causa di inci-
denti. Quando si è fermi occorre fare uso del triangolo catarifrangente onde
richiamare l'attenzione degli altri utenti della strada sul proprio veicolo.
•
Il vano motore rappresenta sempre una zona pericolosa! Prima di aprire
il cofano del vano motore e di eseguire dei lavori si deve spegnere il motore
e lasciarlo raffreddare per ridurre il pericolo di scottature o di lesioni.
Leggere le avvertenze ed attenersi alle prescrizioni corrispondenti
⇒ pag. 223.Avvertenza
•
Nei display che non dispongono della funzione dei messaggi di avverti-
mento e testi informativi, eventuali guasti o anomalie sono segnalati esclusi-
vamente dall'accensione delle spie.
•
Nei veicoli i cui display, invece, dispongono di tale funzione, oltre ad
accendersi le spie appaiono anche dei testi esplicativi.
Livello/Riserva del carburante
Quando il livello del carburante raggiunge la zona di riserva
del serbatoio, si accende una luce.Se nel serbatoio rimangono solo 7 litri ci rca, (su veicoli a trazione integrale 8
litri) si accende la luce. Contemporaneamente scatta anche un segnale
acustico. Fare rifornimento appena possibile ⇒pag. 219.
Sul display del quadro strumenti appare il messaggio
9): FARE
RIFORNIMENTO DI CARBURANTE .
Livello* / temperatura del liquido di raffreddamento
Questa spia si accende quando la temperatura del liquido di
raffreddamento è troppo alta o il livello del liquido è troppo
basso.Situazioni che prefigurano anomalie del sistema:•
mancato spegnimento della spia dopo vari secondi,
•
La spia si accende o lampeggia mentre si sta viaggiando e viene emesso
un triplice segnale acustico di avvertimento ⇒ .
Il problema può dipendere dal fatto che il livello del liquido di raffreddamento
è troppo basso o che la temperatura del liquido è troppo alta.
Temperatura troppo alta del liquido di raffreddamento
Sul display del quadro strumenti appare il messaggio
10): CONTROLLARE
LIQUIDO DI RAFFREDDAMENTO MANUALE DI ISTRUZIONI .
Per prima cosa bisogna controllare l'indicatore della temperatura del liquido
di raffreddamento. Se la lancetta si trova nel settore di avvertimento, significa
che la temperatura del liquido è troppo alta. Fermarsi, spegnere il motore e
lasciarlo raffreddare. Controllare nuovamente il livello del liquido.
Se il livello del liquido è corretto, il problema può essere causato da un
guasto al ventilatore del radiatore. Controllare il fusibile del ventilatore e, se
necessario, farlo sostituire ⇒pag. 259.
Se la spia si accende nuovamente dopo un breve tratto, fermarsi e spegnere
il motore . Contattare un centro Servic e o un'officina specializzata.
9)In funzione della versione del modello10)In funzione della versione del modello
altea_XL italiano.book Seite 77 Freitag, 14. September 2007 8:45 08

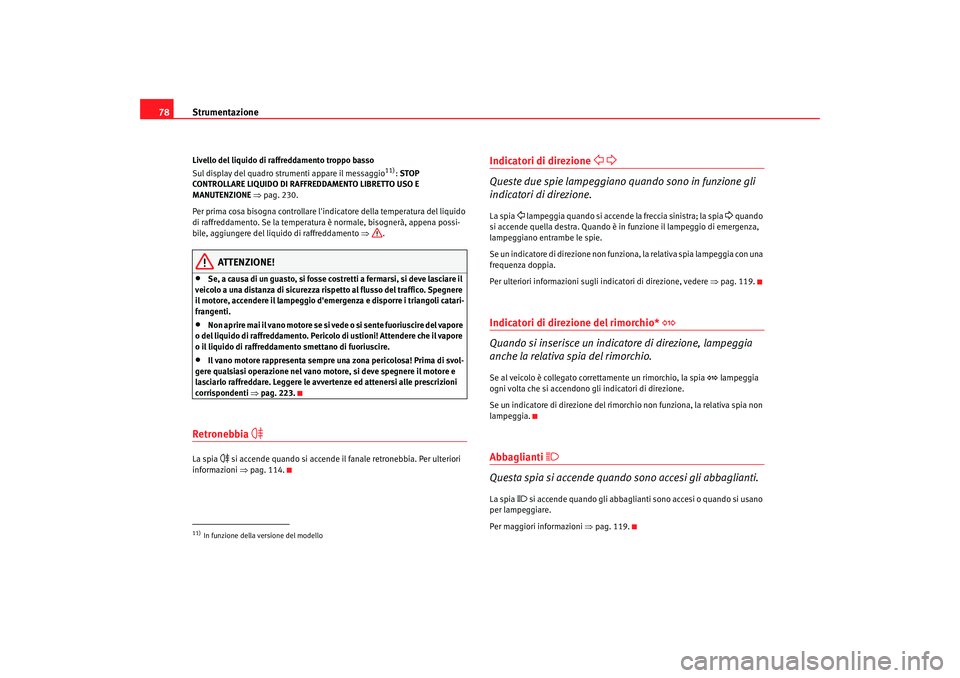

Page 80 of 325
Strumentazione
78Livello del liquido di raffreddamento troppo basso
Sul display del quadro strumenti appare il messaggio
11): STOP
CONTROLLARE LIQUIDO DI RAFFREDDAMENTO LIBRETTO USO E
MANUTENZIONE ⇒ pag. 230.
Per prima cosa bisogna controllare l'in dicatore della temperatura del liquido
di raffreddamento. Se la temperatura è normale, bisognerà, appena possi-
bile, aggiungere del liquido di raffreddamento ⇒.
ATTENZIONE!
•
Se, a causa di un guasto, si fosse costretti a fermarsi, si deve lasciare il
veicolo a una distanza di sicurezza rispetto al flusso del traffico. Spegnere
il motore, accendere il lampeggio d'emergenza e disporre i triangoli catari-
frangenti.
•
Non aprire mai il vano motore se si vede o si sente fuoriuscire del vapore
o del liquido di raffreddamento. Pericolo di ustioni! Attendere che il vapore
o il liquido di raffreddamento smettano di fuoriuscire.
•
Il vano motore rappresenta sempre una zona pericolosa! Prima di svol-
gere qualsiasi operazione nel vano motore, si deve spegnere il motore e
lasciarlo raffreddare. Leggere le avvertenze ed attenersi alle prescrizioni
corrispondenti ⇒ pag. 223.
Retronebbia
La spia
si accende quando si accende il fanale retronebbia. Per ulteriori
informazioni ⇒pag. 114.
Indicatori di direzione
Queste due spie lampeggiano quando sono in funzione gli
indicatori di direzione.La spia
lampeggia quando si accende la freccia sinistra; la spia
quando
si accende quella destra. Quando è in funzione il lampeggio di emergenza,
lampeggiano entrambe le spie.
Se un indicatore di direzione non funziona, la relativa spia lampeggia con una
frequenza doppia.
Per ulteriori informazioni sugli in dicatori di direzione, vedere ⇒pag. 119.
Indicatori di direzione del rimorchio*
Quando si inserisce un indicatore di direzione, lampeggia
anche la relativa spia del rimorchio.Se al veicolo è collegato correttamente un rimorchio, la spia
lampeggia
ogni volta che si accendono gli indicatori di direzione.
Se un indicatore di direzione del rimorc hio non funziona, la relativa spia non
lampeggia.
Abbaglianti
Questa spia si accende quando sono accesi gli abbaglianti.La spia
si accende quando gli abbagliant i sono accesi o quando si usano
per lampeggiare.
Per maggiori informazioni ⇒ pag. 119.
11)In funzione della versione del modello
altea_XL italiano.book Seite 78 Freitag, 14. September 2007 8:45 08
