Seat Altea XL 2011 Manual del propietario (in Spanish)

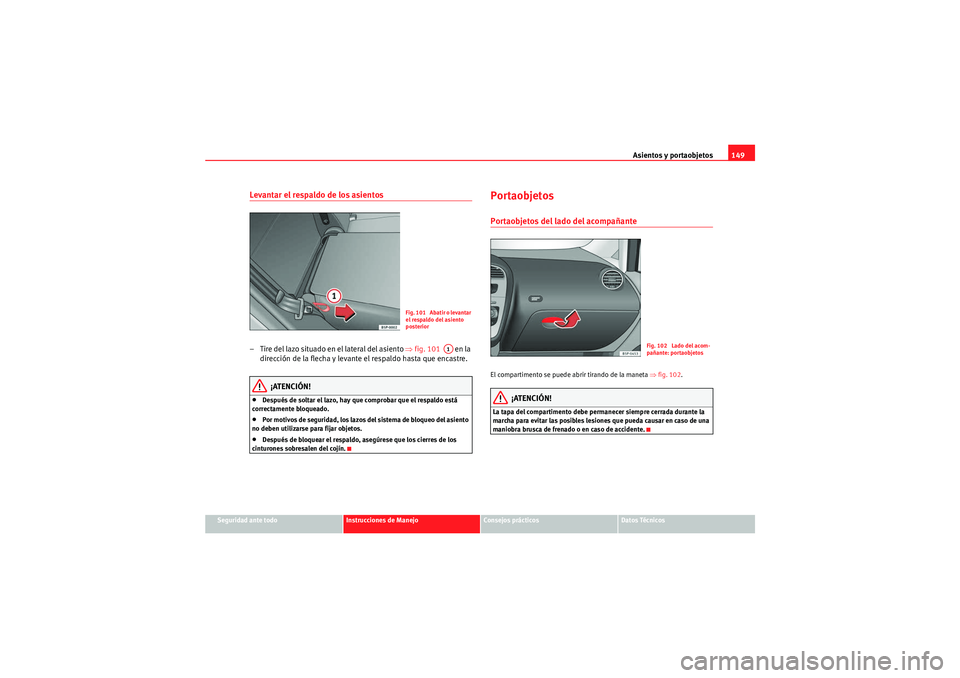

Asientos y portaobjetos149
Seguridad ante todo
Instrucciones de Manejo
Consejos prácticos
Datos Técnicos
Levantar el respaldo de los asientos– Tire del lazo situado en el lateral del asiento ⇒fig. 101 en la
dirección de la flecha y levante el respaldo hasta que encastre.
¡ATENCIÓN!
•Después de soltar el lazo, hay que comprobar que el respaldo está
correctamente bloqueado.•Por motivos de seguridad, los lazos del sistema de bloqueo del asiento
no deben utilizarse para fijar objetos.•Después de bloquear el respaldo, asegúrese que los cierres de los
cinturones sobresalen del cojín.
PortaobjetosPortaobjetos del lado del acompañante El compartimento se puede abrir tirando de la maneta ⇒fig. 102 .
¡ATENCIÓN!
La tapa del compartimento debe permanecer siempre cerrada durante la
marcha para evitar las posibles lesiones que pueda causar en caso de una
maniobra brusca de frenado o en caso de accidente.
Fig. 101 Abatir o levantar
el respaldo del asiento
posterior
A1
Fig. 102 Lado del acom-
pañante: portaobjetos
AlteaXL_ES.book Seite 149 Mittwoch, 21. Juli 2010 1:05 13

Asientos y portaobjetos
150Reposabrazos central delantero con portaobjetos
En el reposabrazos hay un compartimento portaobjetos.– Para abrir el portaobjetos, presione la tecla del reposabrazos en
la dirección de la flecha ⇒fig. 103 y levante la tapa.
– Para acceder al cambiador de CD* o al portaobjetos inferior, tirar de la tapa reposabrazos sin presionar sobre la tecla.
– Para cerrar el portaobjetos, baje el reposabrazos.
¡ATENCIÓN!
El compartimento portaobjetos debe permanecer siempre cerrado durante
la marcha para evitar las posibles lesiones que pueda causar en caso de
una maniobra brusca de frenado o en caso de accidente.
Nota
El cambiador de CD se encuentra en este compartimento.Portaobjetos bajo los asientos delanteros*
Debajo de cada asiento delantero se encuentra un cajón
portaobjetos con tapa.El cajón* ⇒fig. 104 se abre pulsando la tecla del cajón y abatiendo la
tapa.
Dispone de dos posiciones de apertura a 15 y 60 grados en función de la
presión ejercida sobre la tapa. En la posición a 60 grados, se colapsa la tapa,
si se ejerce una presión excesiva.
Para cerrar el cajón, presionar la tapa hasta su encastre.
Fig. 103 Reposabrazos
delantero con portaob-
jetos
Fig. 104 Portaobjetos
debajo de los asientos
delanteros
AA
AlteaXL_ES.book Seite 150 Mittwoch, 21. Juli 2010 1:05 13

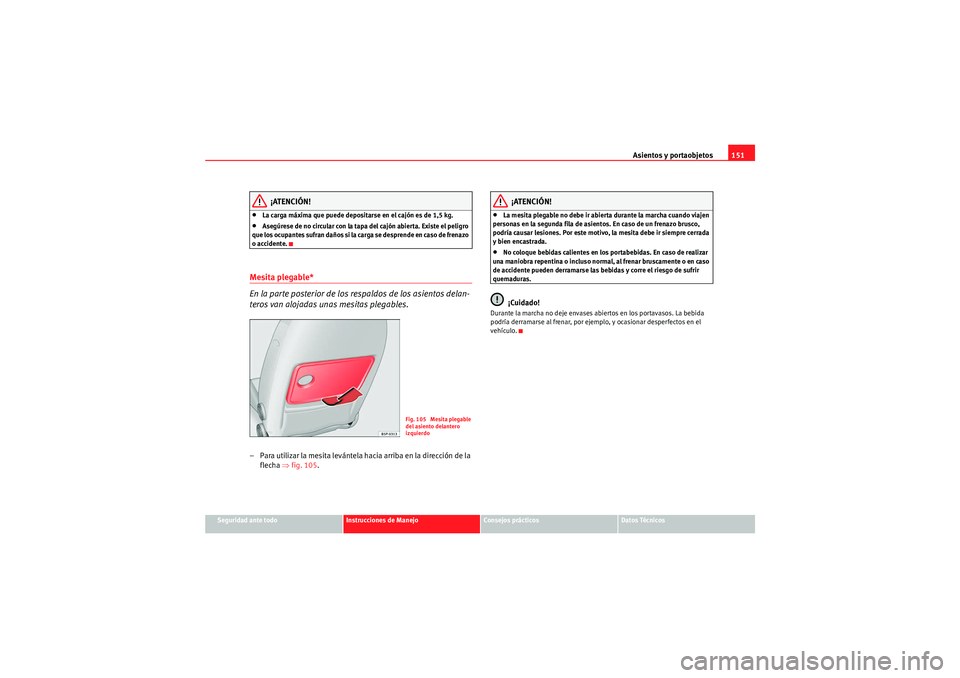

Asientos y portaobjetos151
Seguridad ante todo
Instrucciones de Manejo
Consejos prácticos
Datos Técnicos
¡ATENCIÓN!
•La carga máxima que puede depositarse en el cajón es de 1,5 kg.•Asegúrese de no circular con la tapa del cajón abierta. Existe el peligro
que los ocupantes sufran daños si la carga se desprende en caso de frenazo
o accidente.
Mesita plegable*
En la parte posterior de los re spaldos de los asientos delan-
teros van alojadas unas mesitas plegables.– Para utilizar la mesita levántela hacia arriba en la dirección de la
flecha ⇒fig. 105 .
¡ATENCIÓN!
•La mesita plegable no debe ir abierta durante la marcha cuando viajen
personas en la segunda fila de asientos. En caso de un frenazo brusco,
podría causar lesiones. Por este motivo, la mesita debe ir siempre cerrada
y bien encastrada.•No coloque bebidas calientes en los portabebidas. En caso de realizar
una maniobra repentina o incluso normal, al frenar bruscamente o en caso
de accidente pueden derramarse las bebidas y corre el riesgo de sufrir
quemaduras.¡Cuidado!
Durante la marcha no deje envases abiertos en los portavasos. La bebida
podría derramarse al frenar, por ejemplo, y ocasionar desperfectos en el
vehículo.
Fig. 105 Mesita plegable
del asiento delantero
izquierdo
AlteaXL_ES.book Seite 151 Mittwoch, 21. Juli 2010 1:05 13

Asientos y portaobjetos

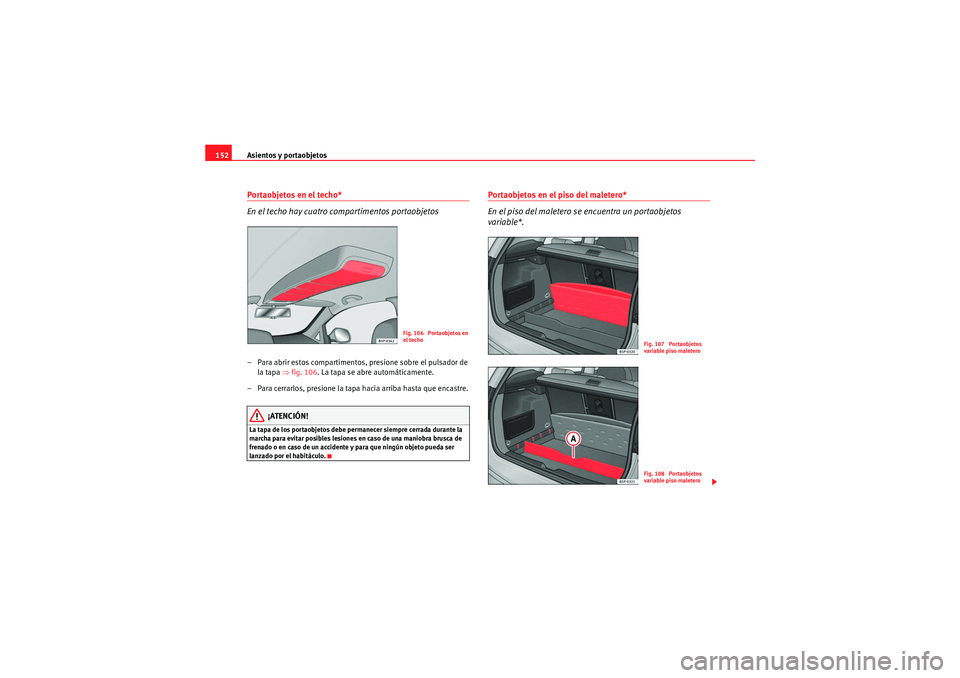

152Portaobjetos en el techo*
En el techo hay cuatro compartimentos portaobjetos– Para abrir estos compartimentos, presione sobre el pulsador de
la tapa ⇒fig. 106 . La tapa se abre automáticamente.
– Para cerrarlos, presione la tapa hacia arriba hasta que encastre.
¡ATENCIÓN!
La tapa de los portaobjetos debe permanecer siempre cerrada durante la
marcha para evitar posibles lesiones en caso de una maniobra brusca de
frenado o en caso de un accidente y para que ningún objeto pueda ser
lanzado por el habitáculo.
Portaobjetos en el piso del maletero*
En el piso del maletero se encuentra un portaobjetos
variable*.
Fig. 106 Portaobjetos en
el techo
Fig. 107 Portaobjetos
variable piso maleteroFig. 108 Portaobjetos
variable piso maletero
AlteaXL_ES.book Seite 152 Mittwoch, 21. Juli 2010 1:05 13

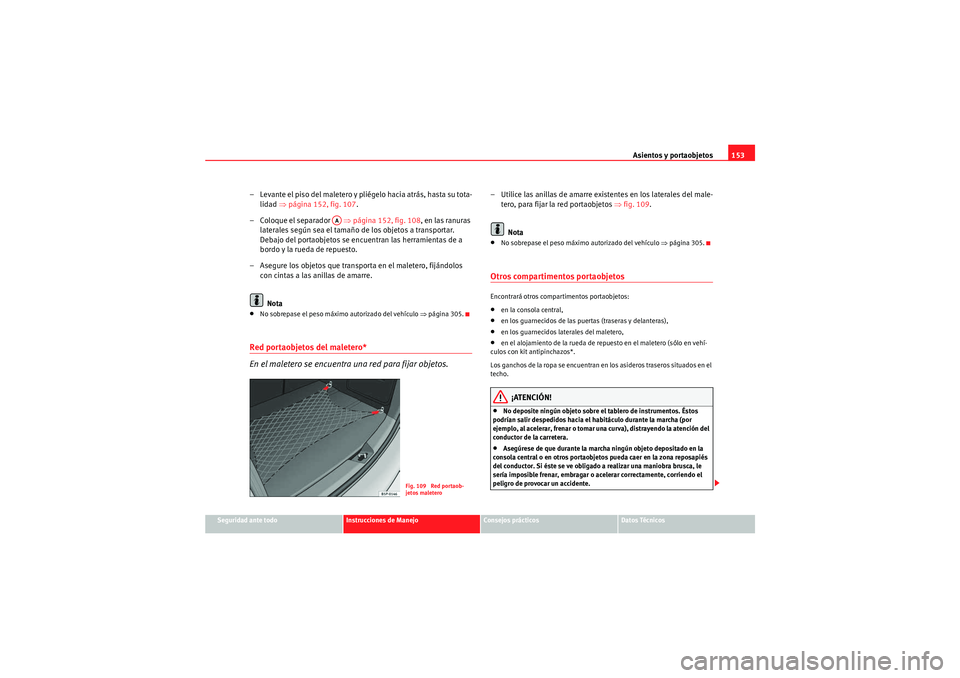

Asientos y portaobjetos153
Seguridad ante todo
Instrucciones de Manejo
Consejos prácticos
Datos Técnicos
– Levante el piso del maletero y pliégelo hacia atrás, hasta su tota-
lidad ⇒página 152, fig. 107 .
– Coloque el separador ⇒página 152, fig. 108 , en las ranuras
laterales según sea el tamaño de los objetos a transportar.
Debajo del portaobjetos se encuentran las herramientas de a
bordo y la rueda de repuesto.
– Asegure los objetos que transporta en el maletero, fijándolos con cintas a las anillas de amarre.
Nota•No sobrepase el peso máximo autorizado del vehículo ⇒página 305.Red portaobjetos del maletero*
En el maletero se encuentra una red para fijar objetos.
– Utilice las anillas de amarre existentes en los laterales del male-
tero, para fijar la red portaobjetos ⇒fig. 109 .
Nota•No sobrepase el peso máximo autorizado del vehículo ⇒página 305.Otros compartimentos portaobjetosEncontrará otros compartimentos portaobjetos:•en la consola central,•en los guarnecidos de las puertas (traseras y delanteras),•en los guarnecidos laterales del maletero,•en el alojamiento de la rueda de repuesto en el maletero (sólo en vehí-
culos con kit antipinchazos*.
Los ganchos de la ropa se encuentran en los asideros traseros situados en el
techo.¡ATENCIÓN!
•No deposite ningún objeto sobre el tablero de instrumentos. Éstos
podrían salir despedidos hacia el habitáculo durante la marcha (por
ejemplo, al acelerar, frenar o tomar una curva), distrayendo la atención del
conductor de la carretera.•Asegúrese de que durante la marcha ningún objeto depositado en la
consola central o en otros portaobjetos pueda caer en la zona reposapiés
del conductor. Si éste se ve obligado a realizar una maniobra brusca, le
sería imposible frenar, embragar o acelerar correctamente, corriendo el
peligro de provocar un accidente.
AA
Fig. 109 Red portaob-
jetos maletero
AlteaXL_ES.book Seite 153 Mittwoch, 21. Juli 2010 1:05 13

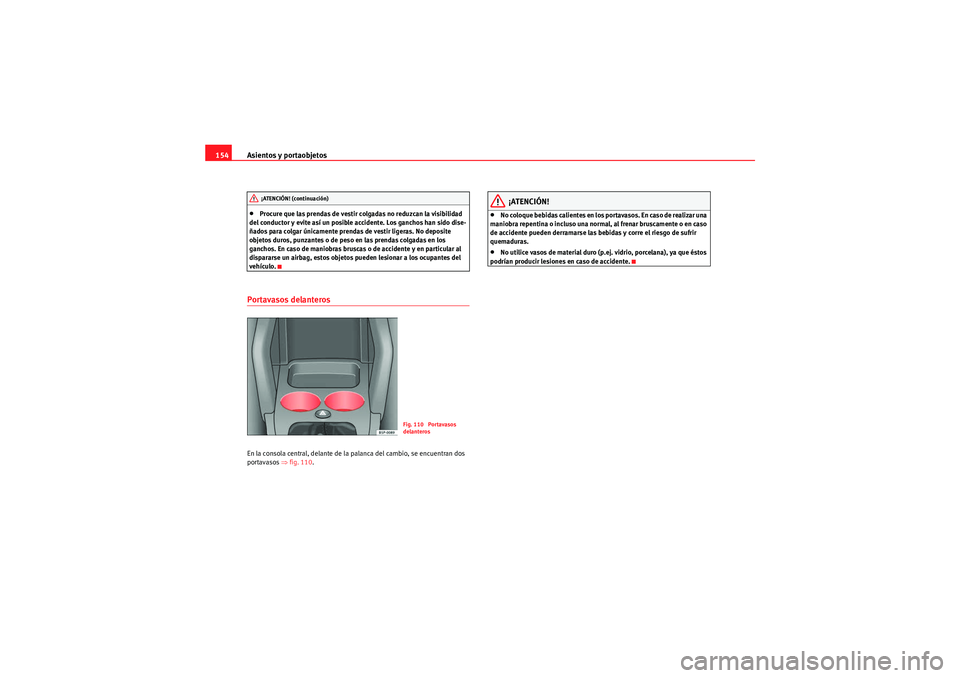

Asientos y portaobjetos
154•Procure que las prendas de vestir colgadas no reduzcan la visibilidad
del conductor y evite así un posible accidente. Los ganchos han sido dise-
ñados para colgar únicamente prendas de vestir ligeras. No deposite
objetos duros, punzantes o de peso en las prendas colgadas en los
ganchos. En caso de maniobras bruscas o de accidente y en particular al
dispararse un airbag, estos objetos pueden lesionar a los ocupantes del
vehículo.
Portavasos delanteros En la consola central, delante de la palanca del cambio, se encuentran dos
portavasos ⇒fig. 110 .
¡ATENCIÓN!
•No coloque bebidas calientes en los portavasos. En caso de realizar una
maniobra repentina o incluso una normal, al frenar bruscamente o en caso
de accidente pueden derramarse las bebidas y corre el riesgo de sufrir
quemaduras.•No utilice vasos de material duro (p.ej. vidrio, porcelana), ya que éstos
podrían producir lesiones en caso de accidente.
¡ATENCIÓN! (continuación)
Fig. 110 Portavasos
delanteros
AlteaXL_ES.book Seite 154 Mittwoch, 21. Juli 2010 1:05 13

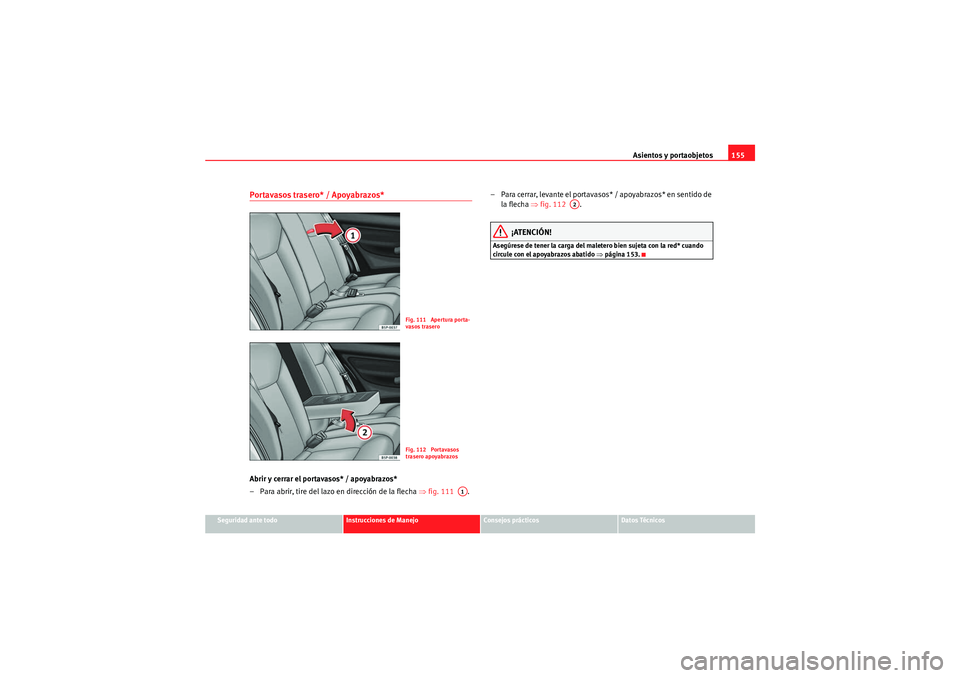

Asientos y portaobjetos155
Seguridad ante todo
Instrucciones de Manejo
Consejos prácticos
Datos Técnicos
Portavasos trasero* / Apoyabrazos*Abrir y cerrar el portavasos* / apoyabrazos*
– Para abrir, tire del lazo en dirección de la flecha ⇒fig. 111 .– Para cerrar, levante el portavasos* / apoyabrazos* en sentido de
la flecha ⇒fig. 112 .
¡ATENCIÓN!
Asegúrese de tener la carga del maletero bien sujeta con la red* cuando
circule con el apoyabrazos abatido ⇒página 153.
Fig. 111 Apertura porta-
vasos traseroFig. 112 Portavasos
trasero apoyabrazos
A1
A2
AlteaXL_ES.book Seite 155 Mittwoch, 21. Juli 2010 1:05 13

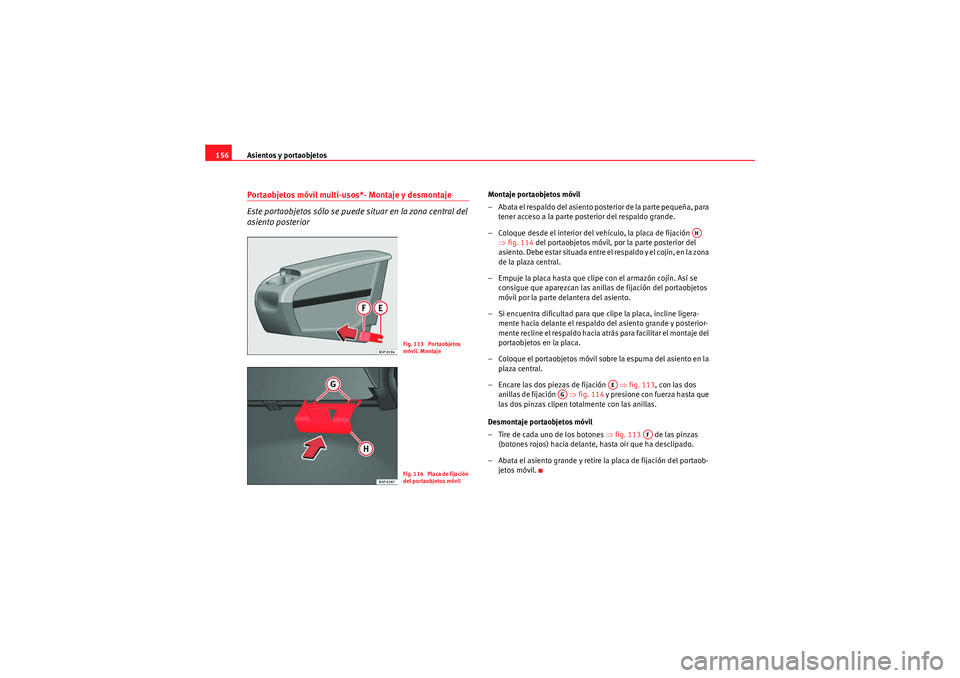

Asientos y portaobjetos
156Portaobjetos móvil multi-usos*- Montaje y desmontaje
Este portaobjetos sólo se puede situar en la zona central del
asiento posterior
Montaje portaobjetos móvil
– Abata el respaldo del asiento posterior de la parte pequeña, para
tener acceso a la parte posterior del respaldo grande.
– Coloque desde el interior del vehículo, la placa de fijación ⇒fig. 114 del portaobjetos móvil, por la parte posterior del
asiento. Debe estar situada entre el respaldo y el cojín, en la zona
de la plaza central.
– Empuje la placa hasta que clipe con el armazón cojín. Así se consigue que aparezcan las anillas de fijación del portaobjetos
móvil por la parte delantera del asiento.
– Si encuentra dificultad para que clipe la placa, incline ligera- mente hacia delante el respaldo del asiento grande y posterior-
mente recline el respaldo hacia atrás para facilitar el montaje del
portaobjetos en la placa.
– Coloque el portaobjetos móvil sobre la espuma del asiento en la plaza central.
– Encare las dos piezas de fijación ⇒fig. 113 , con las dos
anillas de fijación ⇒ fig. 114 y presione con fuerza hasta que
las dos pinzas clipen totalmente con las anillas.
Desmontaje portaobjetos móvil
– Tire de cada uno de los botones ⇒fig. 113 de las pinzas
(botones rojos) hacia delante, hasta oir que ha desclipado.
– Abata el asiento grande y retire la placa de fijación del portaob- jetos móvil.
Fig. 113 Portaobjetos
móvil. MontajeFig. 114 Placa de fijación
del portaobjetos móvil
AH
AE
AG
AF
AlteaXL_ES.book Seite 156 Mittwoch, 21. Juli 2010 1:05 13

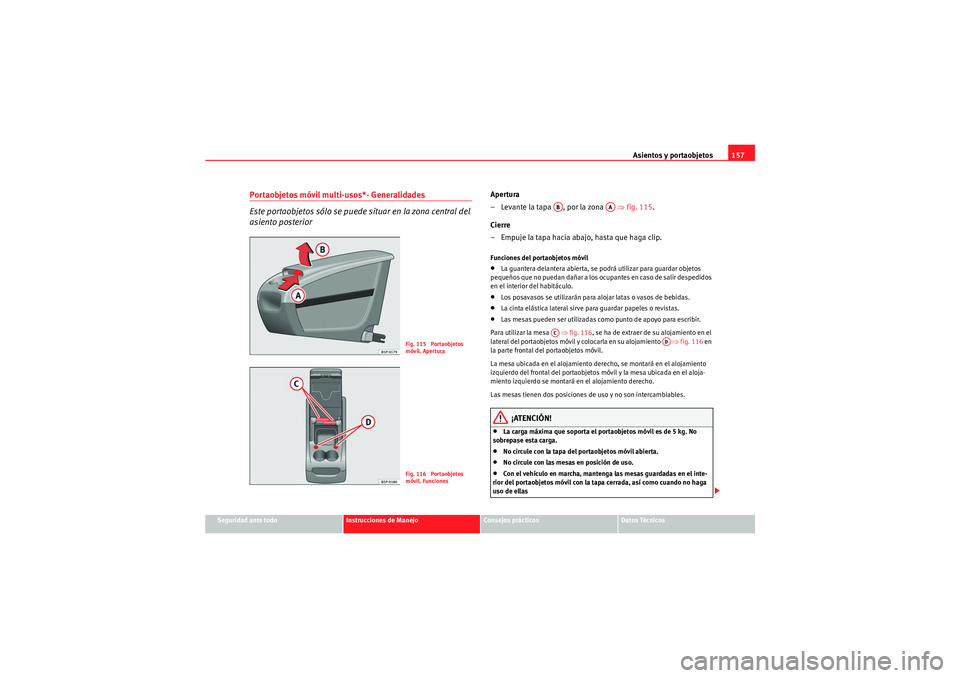

Asientos y portaobjetos157
Seguridad ante todo
Instrucciones de Manejo
Consejos prácticos
Datos Técnicos
Portaobjetos móvil multi-usos*- Generalidades
Este portaobjetos sólo se puede situar en la zona central del
asiento posterior
Apertura
– Levante la tapa , por la zona ⇒fig. 115 .
Cierre
– Empuje la tapa hacia abajo, hasta que haga clip.Funciones del portaobjetos móvil•La guantera delantera abierta, se podrá utilizar para guardar objetos
pequeños que no puedan dañar a los ocupantes en caso de salir despedidos
en el interior del habitáculo.•Los posavasos se utilizarán para alojar latas o vasos de bebidas.•La cinta elástica lateral sirve para guardar papeles o revistas.•Las mesas pueden ser utilizadas como punto de apoyo para escribir.
Para utilizar la mesa ⇒fig. 116 , se ha de extraer de su alojamiento en el
lateral del portaobjetos móvil y colocarla en su alojamiento ⇒fig. 116 en
la parte frontal del portaobjetos móvil.
La mesa ubicada en el alojamiento derecho, se montará en el alojamiento
izquierdo del frontal del portaobjetos móvil y la mesa ubicada en el aloja-
miento izquierdo se montará en el alojamiento derecho.
Las mesas tienen dos posiciones de uso y no son intercambiables.¡ATENCIÓN!
•La carga máxima que soporta el portaobjetos móvil es de 5 kg. No
sobrepase esta carga.•No circule con la tapa del portaobjetos móvil abierta.•No circule con las mesas en posición de uso.•Con el vehículo en marcha, mantenga las mesas guardadas en el inte-
rior del portaobjetos móvil con la tapa cerrada, así como cuando no haga
uso de ellas
Fig. 115 Portaobjetos
móvil. AperturaFig. 116 Portaobjetos
móvil. Funciones
AB
AA
AC
AD
AlteaXL_ES.book Seite 157 Mittwoch, 21. Juli 2010 1:05 13

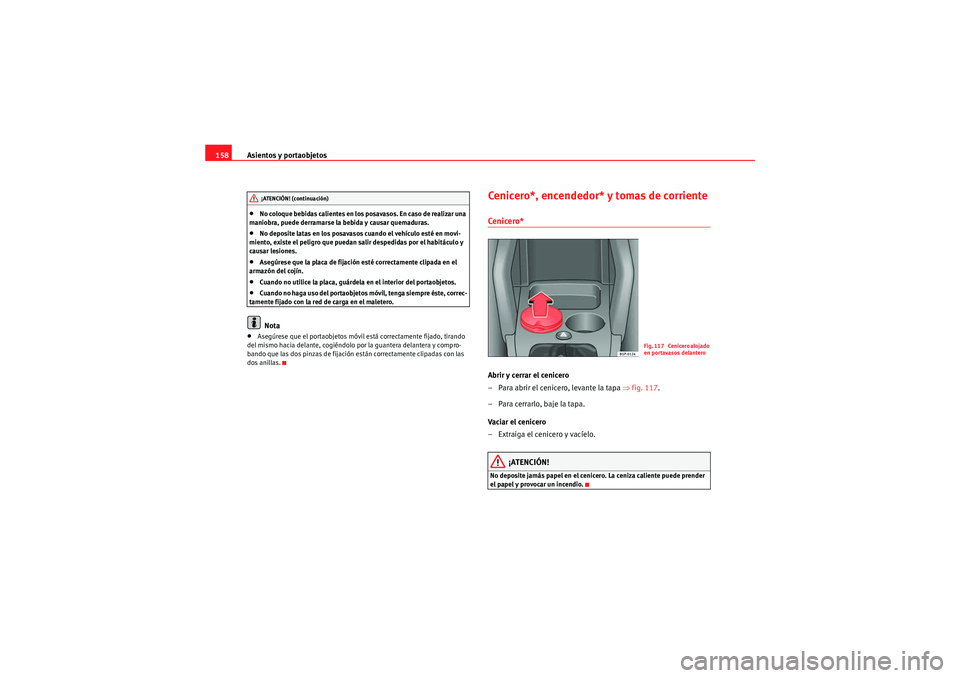

Asientos y portaobjetos
158•No coloque bebidas calientes en los posavasos. En caso de realizar una
maniobra, puede derramarse la bebida y causar quemaduras.•No deposite latas en los posavasos cuando el vehículo esté en movi-
miento, existe el peligro que puedan salir despedidas por el habitáculo y
causar lesiones.•Asegúrese que la placa de fijación esté correctamente clipada en el
armazón del cojín.•Cuando no utilice la placa, guárdela en el interior del portaobjetos.•Cuando no haga uso del portaobjetos móvil, tenga siempre éste, correc-
tamente fijado con la red de carga en el maletero.Nota
•Asegúrese que el portaobjetos móvil está correctamente fijado, tirando
del mismo hacia delante, cogiéndolo por la guantera delantera y compro-
bando que las dos pinzas de fijación están correctamente clipadas con las
dos anillas.
Cenicero*, encendedor* y tomas de corrienteCen icero* Abrir y cerrar el cenicero
– Para abrir el cenicero, levante la tapa ⇒ fig. 117.
– Para cerrarlo, baje la tapa.
Vaciar el cenicero
– Extraiga el cenicero y vacíelo.
¡ATENCIÓN!
No deposite jamás papel en el cenicero. La ceniza caliente puede prender
el papel y provocar un incendio.
¡ATENCIÓN! (continuación)
Fig. 117 Cenicero alojado
en portavasos delantero
AlteaXL_ES.book Seite 158 Mittwoch, 21. Juli 2010 1:05 13
