Seat Altea XL 2011 Manual del propietario (in Spanish)

Climatización169
Seguridad ante todo
Instrucciones de Manejo
Consejos prácticos
Datos Técnicos
zación correcta de los sistemas de calefacción y ventilación, así como de
las funciones de deshielo y desempañado de los parabrisas.
Nota
Tenga en cuenta las indicaciones generales
⇒página 176.

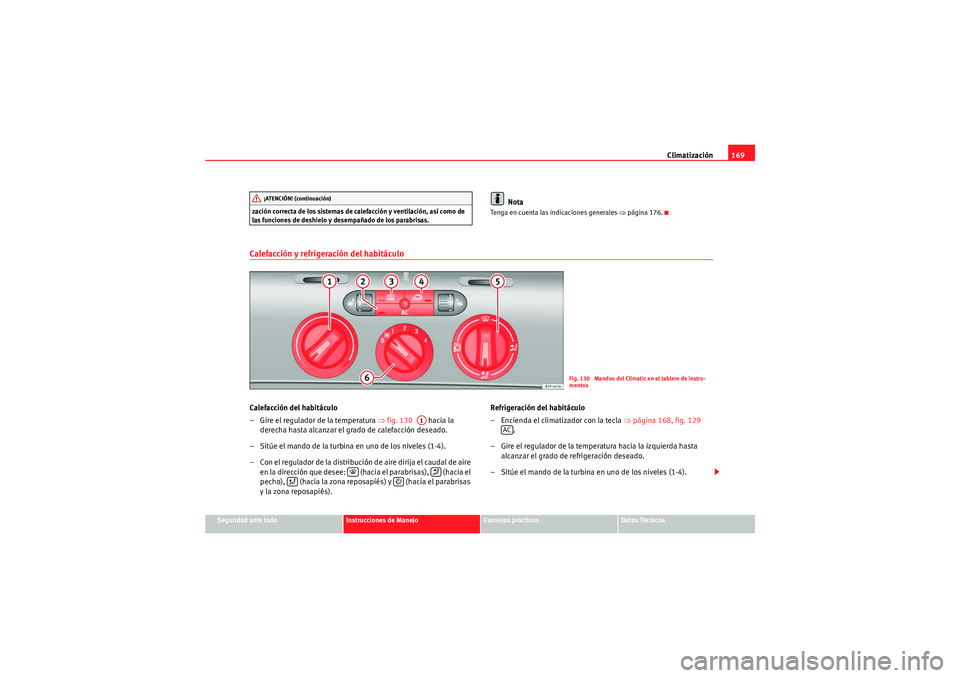

Calefacción y refrigeración del habitáculoCalefacción del habitáculo
– Gire el regulador de la temperatura ⇒fig. 130 hacia la
derecha hasta alcanzar el grado de calefacción deseado.
– Sitúe el mando de la turbina en uno de los niveles (1-4).
– Con el regulador de la distribución de aire dirija el caudal de aire en la dirección que desee: (hacia el parabrisas), (hacia el
pecho), (hacia la zona reposapiés) y (hacia el parabrisas
y la zona reposapiés). Refrigeración del habitáculo
– Encienda el climatizador con la tecla
⇒página 168, fig. 129
.
– Gire el regulador de la temperatura hacia la izquierda hasta alcanzar el grado de refrigeración deseado.
– Sitúe el mando de la turbina en uno de los niveles (1-4).
¡ATENCIÓN! (continuación)
Fig. 130 Mandos del Climatic en el tablero de instru-
mentos
A1
<



AC
AlteaXL_ES.book Seite 169 Mittwoch, 21. Juli 2010 1:05 13

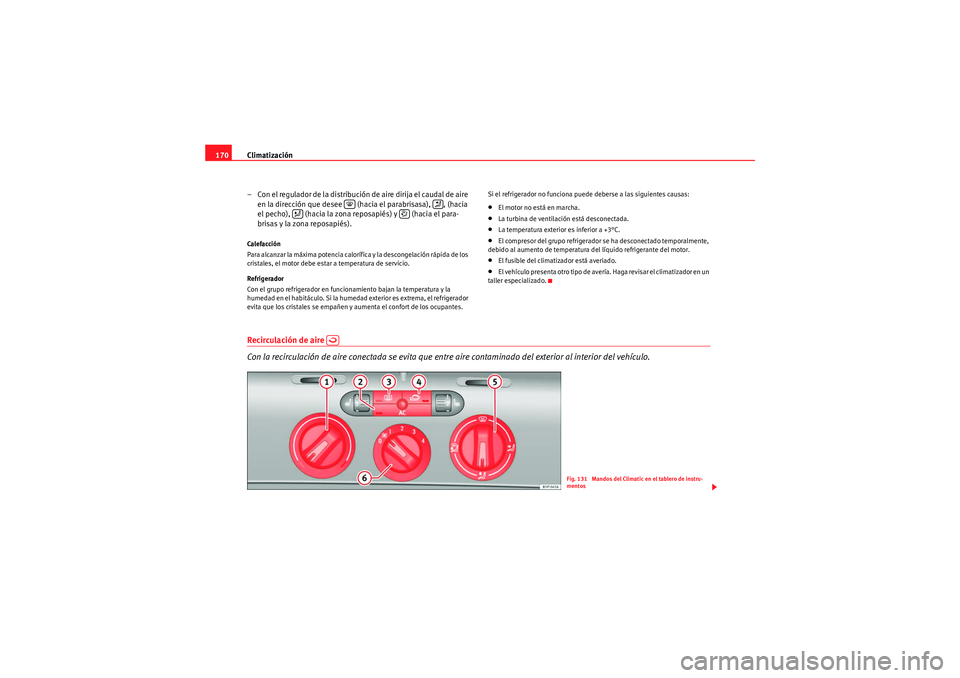

Climatización
170
– Con el regulador de la distribución de aire dirija el caudal de aire en la dirección que desee (hacia el parabrisasa), , (hacia
el pecho), (hacia la zona reposapiés) y (hacia el para-
brisas y la zona reposapiés).Calefacción
Para a lcanza r la m á xim a p ote ncia cal or íf ica y la d esco ngela ci ón rá pi da de los
cristales, el motor debe estar a temperatura de servicio.
Refrigerador
Con el grupo refrigerador en funcionamiento bajan la temperatura y la
humedad en el habitáculo. Si la humedad exterior es extrema, el refrigerador
evita que los cristales se empañen y aumenta el confort de los ocupantes. Si el refrigerador no funciona puede deberse a las siguientes causas:
•El motor no está en marcha.•La turbina de ventilación está desconectada.•La temperatura exterior es inferior a +3°C.•El compresor del grupo refrigerador se ha desconectado temporalmente,
debido al aumento de temperatura del líquido refrigerante del motor.•El fusible del climatizador está averiado.•El vehículo presenta otro tipo de avería. Haga revisar el climatizador en un
taller especializado.
Recirculación de aire
Con la recirculación de aire conectada se evita que entre aire contaminado del exterior al interior del vehículo.
<




Fig. 131 Mandos del Climatic en el tablero de instru-
mentos
AlteaXL_ES.book Seite 170 Mittwoch, 21. Juli 2010 1:05 13

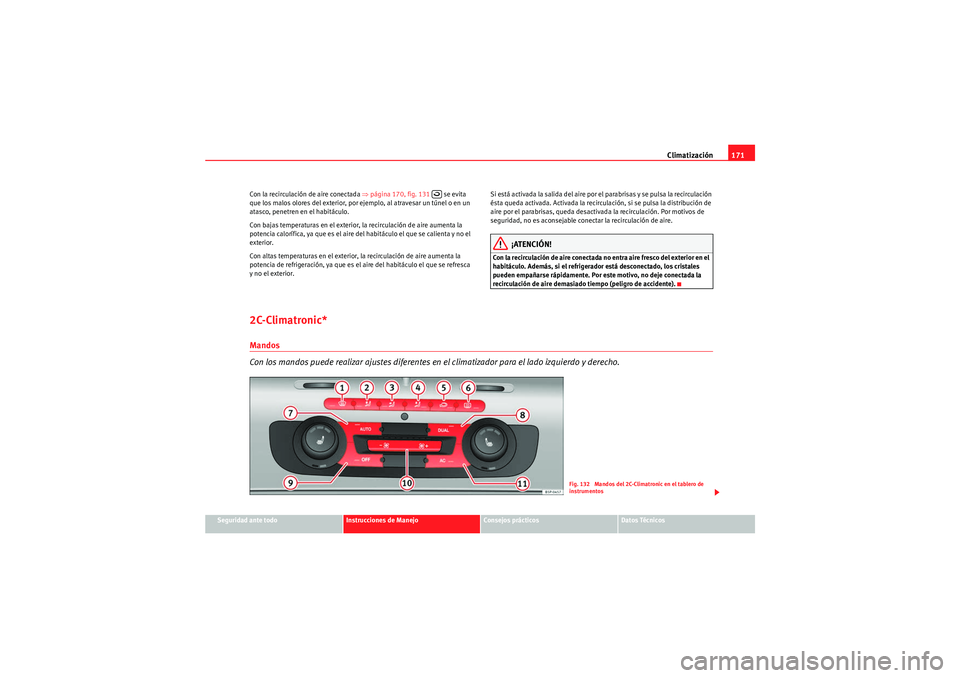

Climatización171
Seguridad ante todo
Instrucciones de Manejo
Consejos prácticos
Datos Técnicos
Con la recirculación de aire conectada
⇒página 170, fig. 131 se evita
que los malos olores del exterior, por ejemplo, al atravesar un túnel o en un
atasco, penetren en el habitáculo.
Con bajas temperaturas en el exterior, la recirculación de aire aumenta la
potencia calorífica, ya que es el aire del habitáculo el que se calienta y no el
exterior.
Con altas temperaturas en el exterior, la recirculación de aire aumenta la
potencia de refrigeración, ya que es el aire del habitáculo el que se refresca
y no el exterior. Si está activada la salida del aire por el parabrisas y se pulsa la recirculación
ésta queda activada. Activada la recirculación, si se pulsa la distribución de
aire por el parabrisas, queda desactivada la recirculación. Por motivos de
seguridad, no es aconsejable conectar la recirculación de aire.
¡ATENCIÓN!
Con la recirculación de aire conectada no entra aire fresco del exterior en el
habitáculo. Además, si el refrigerador está desconectado, los cristales
pueden empañarse rápidamente. Por este motivo, no deje conectada la
recirculación de aire demasiado tiempo (peligro de accidente).
2C-Climatronic*Mandos
Con los mandos puede realizar ajustes diferentes en el climatizador para el lado izquierdo y derecho.

Fig. 132 Mandos del 2C-Climatronic en el tablero de
instrumentos
AlteaXL_ES.book Seite 171 Mittwoch, 21. Juli 2010 1:05 13

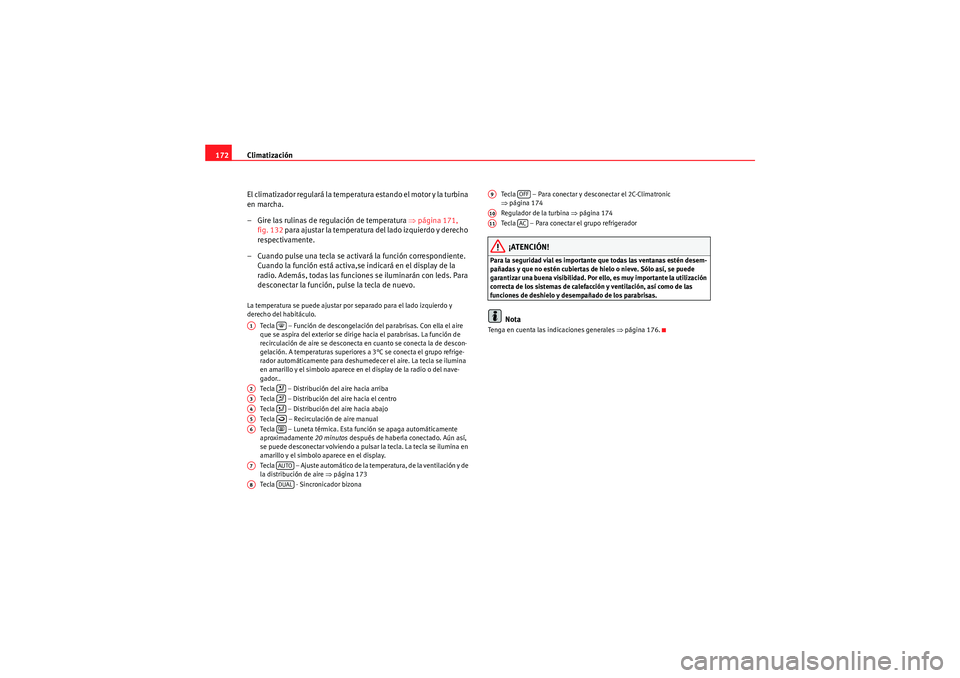

Climatización
172
El climatizador regulará la temperatura estando el motor y la turbina
en marcha.
– Gire las rulinas de regulación de temperatura ⇒página 171,
fig. 132 para ajustar la temperatura del lado izquierdo y derecho
respectivamente.
– Cuando pulse una tecla se activará la función correspondiente. Cuando la función está activa,se indicará en el display de la
radio. Además, todas las funciones se iluminarán con leds. Para
desconectar la función, pulse la tecla de nuevo.La temperatura se puede ajustar por separado para el lado izquierdo y
derecho del habitáculo.
Tecla – Función de descongelación del parabrisas. Con ella el aire
que se aspira del exterior se dirige hacia el parabrisas. La función de
recirculación de aire se desconecta en cuanto se conecta la de descon-
gelación. A temperaturas superiores a 3°C se conecta el grupo refrige-
rador automáticamente para deshumedecer el aire. La tecla se ilumina
en amarillo y el simbolo aparece en el display de la radio o del nave-
gador..
Tecla – Distribución del aire hacia arriba
Tecla – Distribución del aire hacia el centro
Tecla – Distribución del aire hacia abajo
Tecla – Recirculación de aire manual
Tecla – Luneta térmica. Esta función se apaga automáticamente
aproximadamente 20 minutos después de haberla conectado. Aún así,
se puede desconectar volviendo a pulsar la tecla. La tecla se ilumina en
amarillo y el simbolo aparece en el display.
Tecla – Ajuste automático de la temperatura, de la ventilación y de
la distribución de aire ⇒página 173
Te cla - Si ncron icad or bizo na Tecla – Para conectar y desconectar el 2C-Climatronic
⇒
página 174
Regulador de la turbina ⇒página 174
Tecla – Para conectar el grupo refrigerador
¡ATENCIÓN!
Para la seguridad vial es importante que todas las ventanas estén desem-
pañadas y que no estén cubiertas de hielo o nieve. Sólo así, se puede
garantizar una buena visibilidad. Por ello, es muy importante la utilización
correcta de los sistemas de calefacción y ventilación, así como de las
funciones de deshielo y desempañado de los parabrisas.
Nota
Tenga en cuenta las indicaciones generales ⇒ página 176.
A1
<
A2

A3

A4

A5

A6
=
A7
AUTO
A8
DUAL
A9
OFF
A10A11
AC
AlteaXL_ES.book Seite 172 Mittwoch, 21. Juli 2010 1:05 13

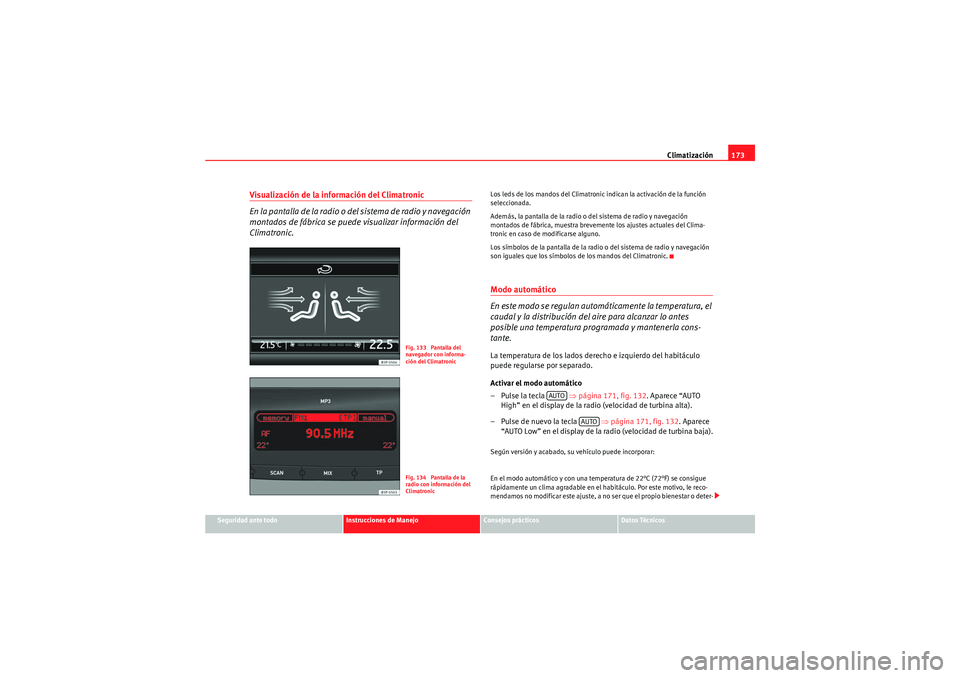

Climatización173
Seguridad ante todo
Instrucciones de Manejo
Consejos prácticos
Datos Técnicos
Visualización de la información del Climatronic
En la pantalla de la radio o del sistema de radio y navegación
montados de fábrica se puede visualizar información del
Climatronic.
Los leds de los mandos del Climatronic indican la activación de la función
seleccionada.
Además, la pantalla de la radio o del sistema de radio y navegación
montados de fábrica, muestra brevemente los ajustes actuales del Clima-
tronic en caso de modificarse alguno.
Los símbolos de la pantalla de la radio o del sistema de radio y navegación
son iguales que los símbolos de los mandos del Climatronic.Modo automático
En este modo se regulan automáticamente la temperatura, el
caudal y la distribución del aire para alcanzar lo antes
posible una temperatura programada y mantenerla cons-
tante.La temperatura de los lados derecho e izquierdo del habitáculo
puede regularse por separado.
Activar el modo automático
–Pulse la tecla ⇒ página 171, fig. 132. Aparece “AUTO
High” en el display de la radio (velocidad de turbina alta).
–Pulse de nuevo la tecla ⇒página 171, fig. 132. Aparece
“AUTO Low” en el display de la radio (velocidad de turbina baja).Según versión y acabado, su vehículo puede incorporar:
En el modo automático y con una temperatura de 22°C (72°F) se consigue
rápidamente un clima agradable en el habitáculo. Por este motivo, le reco-
mendamos no modificar este ajuste, a no ser que el propio bienestar o deter-
Fig. 133 Pantalla del
navegador con informa-
ción del ClimatronicFig. 134 Pantalla de la
radio con información del
Climatronic
AUTO
AUTO
AlteaXL_ES.book Seite 173 Mittwoch, 21. Juli 2010 1:05 13

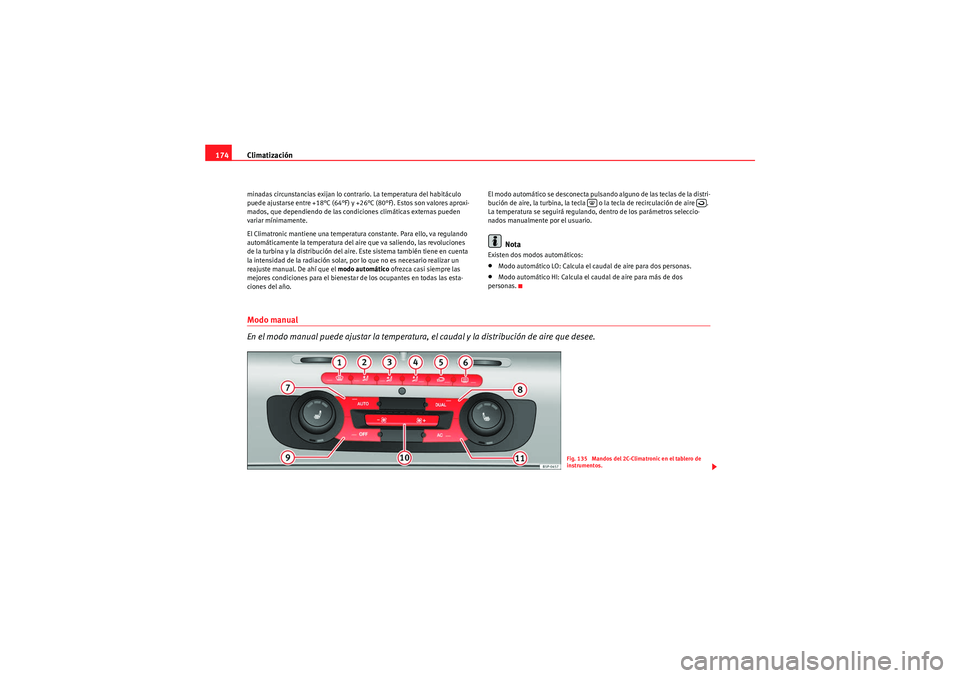

Climatización
174minadas circunstancias exijan lo contrario. La temperatura del habitáculo
puede ajustarse entre +18°C (64°F) y +26°C (80°F). Estos son valores aproxi-
mados, que dependiendo de las condiciones climáticas externas pueden
variar mínimamente.
El Climatronic mantiene una temperatura constante. Para ello, va regulando
automáticamente la temperatura del aire que va saliendo, las revoluciones
de la turbina y la distribución del aire. Este sistema también tiene en cuenta
la intensidad de la radiación solar, por lo que no es necesario realizar un
reajuste manual. De ahí que el modo automático ofrezca casi siempre las
mejores condiciones para el bienestar de los ocupantes en todas las esta-
ciones del año. El modo automático se desconecta pulsando alguno de las teclas de la distri-
bución de aire, la turbina, la tecla o la tecla de recirculación de aire .
La temperatura se seguirá regulando, dentro de los parámetros seleccio-
nados manualmente por el usuario.
Nota
Existen dos modos automáticos:•Modo automático LO: Calcula el caudal de aire para dos personas.•Modo automático HI: Calcula el caudal de aire para más de dos
personas.
Modo manual
En el modo manual puede ajustar la temperatura, el caudal y la distribución de aire que desee.
<

Fig. 135 Mandos del 2C-Climatronic en el tablero de
instrumentos.
AlteaXL_ES.book Seite 174 Mittwoch, 21. Juli 2010 1:05 13

Climatización175
Seguridad ante todo
Instrucciones de Manejo
Consejos prácticos
Datos Técnicos

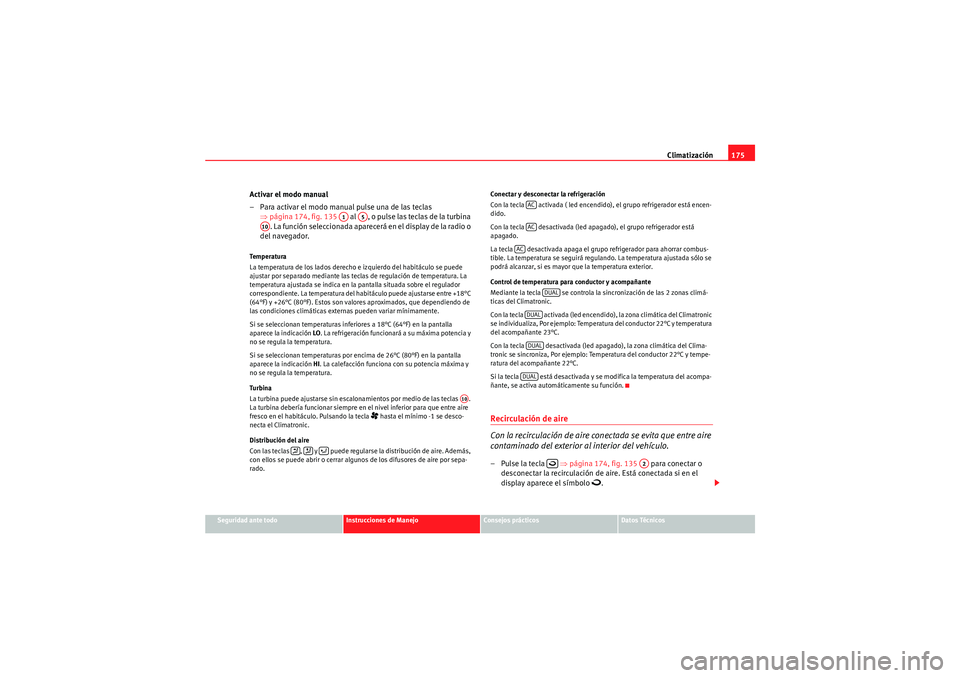

Activar el modo manual
– Para activar el modo manual pulse una de las teclas
⇒página 174, fig. 135 al , o pulse las teclas de la turbina
. La función seleccionada aparecerá en el display de la radio o
del navegador.Te m p e r a t u r a
La temperatura de los lados derecho e izquierdo del habitáculo se puede
ajustar por separado mediante las teclas de regulación de temperatura. La
temperatura ajustada se indica en la pantalla situada sobre el regulador
correspondiente. La temperatura del habitáculo puede ajustarse entre +18°C
(64°F) y +26°C (80°F). Estos son valores aproximados, que dependiendo de
las condiciones climáticas externas pueden variar mínimamente.
Si se seleccionan temperaturas inferiores a 18°C (64°F) en la pantalla
aparece la indicación LO. La refrigeración funcionará a su máxima potencia y
no se regula la temperatura.
Si se seleccionan temperaturas por encima de 26°C (80°F) en la pantalla
aparece la indicación HI. La calefacción funciona con su potencia máxima y
no se regula la temperatura.
Turbina
La turbina puede ajustarse sin escalonamientos por medio de las teclas .
La turbina debería funcionar siempre en el nivel inferior para que entre aire
fresco en el habitáculo. Pulsando la tecla
– hasta el mínimo -1 se desco-
necta el Climatronic.
Distribución del aire
Con las teclas , y puede regularse la distribución de aire. Además,
con ellos se puede abrir o cerrar algunos de los difusores de aire por sepa-
rado. Conectar y desconectar la refrigeración
Con la tecla activada ( led encendido), el grupo refrigerador está encen-
dido.
Con la tecla desactivada (led apagado), el grupo refrigerador está
apagado.
La tecla desactivada apaga el grupo refrigerador para ahorrar combus-
tible. La temperatura se seguirá regula
ndo. La temperatura ajustada sólo se
podrá alcanzar, si es mayor que la temperatura exterior.
Control de temperatura para conductor y acompañante
Mediante la tecla se controla la sincronización de las 2 zonas climá-
ticas del Climatronic.
Con la tecla activada (led encendido), la zona climática del Climatronic
se individualiza, Por ejemplo: Temperatura del conductor 22°C y temperatura
del acompañante 23°C.
Con la tecla desactivada (led apagado), la zona climática del Clima-
tronic se sincroniza, Por ejemplo: Temperatura del conductor 22°C y tempe-
ratura del acompañante 22°C.
Si la tecla está desactivada y se modifica la temperatura del acompa-
ñante, se activa automáticamente su función.
Recirculación de aire
Con la recirculación de aire conectada se evita que entre aire
contaminado del exterior al interior del vehículo.–Pulse la tecla ⇒página 174, fig. 135 para conectar o
desconectar la recirculación de aire. Está conectada si en el
display aparece el símbolo
.
A1
A5
A10
A10



ACACAC
DUAL
DUALDUALDUAL

A2
AlteaXL_ES.book Seite 175 Mittwoch, 21. Juli 2010 1:05 13

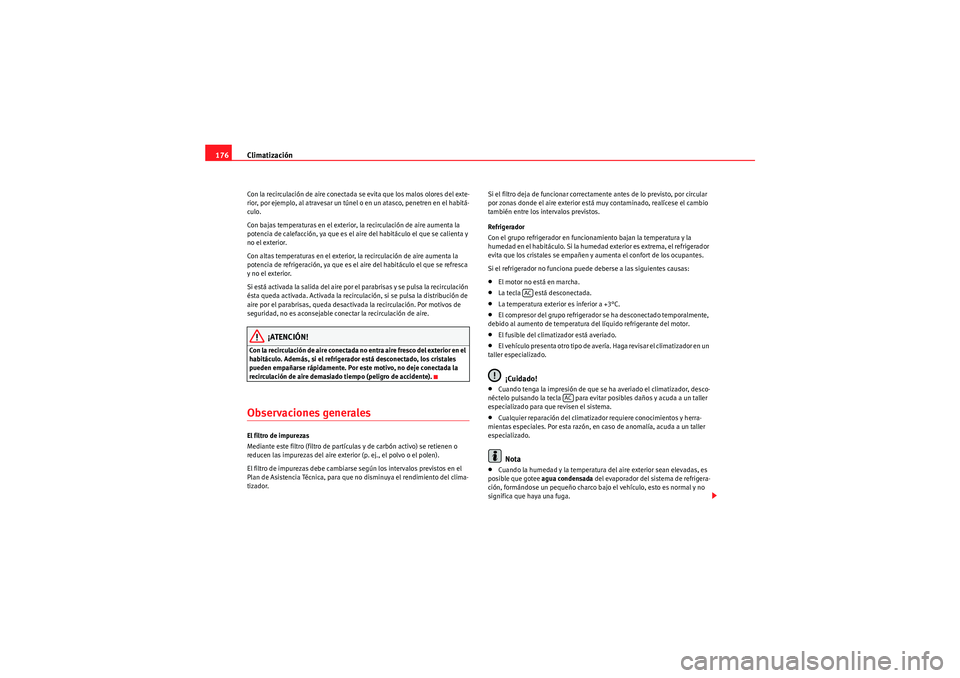

Climatización
176Con la recirculación de aire conectada se evita que los malos olores del exte-
rior, por ejemplo, al atravesar un túnel o en un atasco, penetren en el habitá-
culo.
Con bajas temperaturas en el exterior, la recirculación de aire aumenta la
potencia de calefacción, ya que es el aire del habitáculo el que se calienta y
no el exterior.
Con altas temperaturas en el exterior, la recirculación de aire aumenta la
potencia de refrigeración, ya que es el aire del habitáculo el que se refresca
y no el exterior.
Si está activada la salida del aire por el parabrisas y se pulsa la recirculación
ésta queda activada. Activada la recirculación, si se pulsa la distribución de
aire por el parabrisas, queda desactivada la recirculación. Por motivos de
seguridad, no es aconsejable conectar la recirculación de aire.
¡ATENCIÓN!
Con la recirculación de aire conectada no entra aire fresco del exterior en el
habitáculo. Además, si el refrigerador está desconectado, los cristales
pueden empañarse rápidamente. Por este motivo, no deje conectada la
recirculación de aire demasiado tiempo (peligro de accidente).Observaciones generalesEl filtro de impurezas
Mediante este filtro (filtro de partículas y de carbón activo) se retienen o
reducen las impurezas del aire exterior (p. ej., el polvo o el polen).
El filtro de impurezas debe cambiarse según los intervalos previstos en el
Plan de Asistencia Técnica, para que no disminuya el rendimiento del clima-
tizador. Si el filtro deja de funcionar correctamente antes de lo previsto, por circular
por zonas donde el aire exterior está muy contaminado, realícese el cambio
también entre los intervalos previstos.
Refrigerador
Con el grupo refrigerador en funcionamiento bajan la temperatura y la
humedad en el habitáculo. Si la humedad exterior es extrema, el refrigerador
evita que los cristales se empañen y aumenta el confort de los ocupantes.
Si el refrigerador no funciona puede deberse a las siguientes causas:
•El motor no está en marcha.•La tecla está desconectada.•La temperatura exterior es inferior a +3°C.•El compresor del grupo refrigerador se ha desconectado temporalmente,
debido al aumento de temperatura del líquido refrigerante del motor.•El fusible del climatizador está averiado.•El vehículo presenta otro tipo de avería. Haga revisar el climatizador en un
taller especializado.¡Cuidado!
•Cuando tenga la impresión de que se ha averiado el climatizador, desco-
néctelo pulsando la tecla para evitar posibles daños y acuda a un taller
especializado para que revisen el sistema.•Cualquier reparación del climatizador requiere conocimientos y herra-
mientas especiales. Por esta razón, en caso de anomalía, acuda a un taller
especializado.Nota
•Cuando la humedad y la temperatura del aire exterior sean elevadas, es
posible que gotee agua condensada del evaporador del sistema de refrigera-
ción, formándose un pequeño charco bajo el vehículo, esto es normal y no
significa que haya una fuga.
AC
AC
AlteaXL_ES.book Seite 176 Mittwoch, 21. Juli 2010 1:05 13

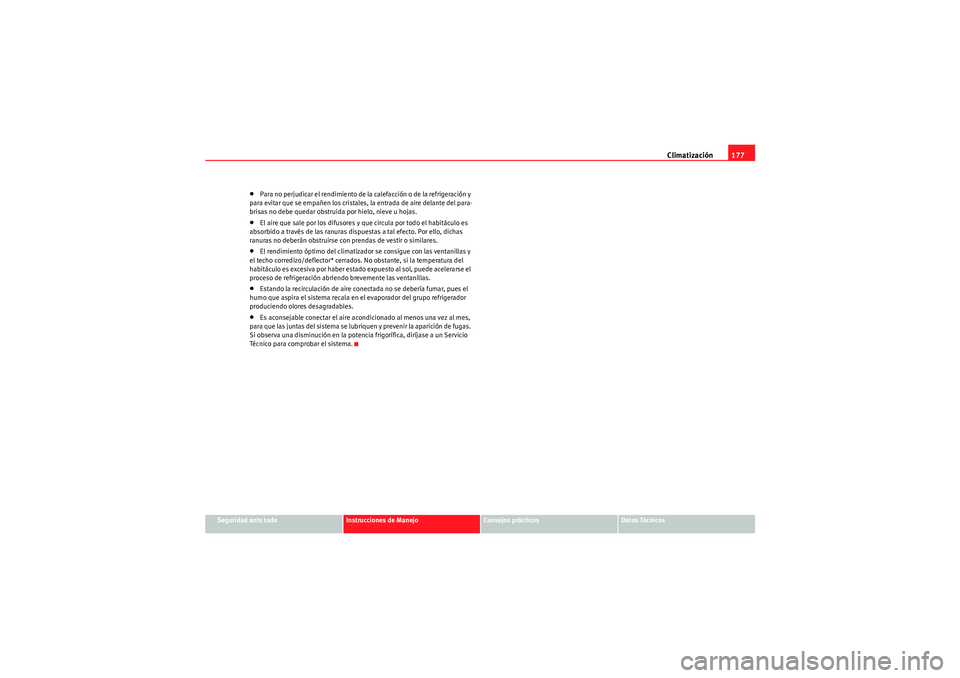

Climatización177
Seguridad ante todo
Instrucciones de Manejo
Consejos prácticos
Datos Técnicos
•Para no perjudicar el rendimiento de la calefacción o de la refrigeración y
para evitar que se empañen los cristales, la entrada de aire delante del para-
brisas no debe quedar obstruida por hielo, nieve u hojas.•El aire que sale por los difusores y que circula por todo el habitáculo es
absorbido a través de las ranuras dispuestas a tal efecto. Por ello, dichas
ranuras no deberán obstruirse con prendas de vestir o similares.•El rendimiento óptimo del climatizador se consigue con las ventanillas y
el techo corredizo/deflector* cerrados. No obstante, si la temperatura del
habitáculo es excesiva por haber estado expuesto al sol, puede acelerarse el
proceso de refrigeración abriendo brevemente las ventanillas.•Estando la recirculación de aire conectada no se debería fumar, pues el
humo que aspira el sistema recala en el evaporador del grupo refrigerador
produciendo olores desagradables.•Es aconsejable conectar el aire acondicionado al menos una vez al mes,
para que las juntas del sistema se lubriquen y prevenir la aparición de fugas.
Si observa una disminución en la potencia frigorífica, diríjase a un Servicio
Técnico para comprobar el sistema.
AlteaXL_ES.book Seite 177 Mittwoch, 21. Juli 2010 1:05 13

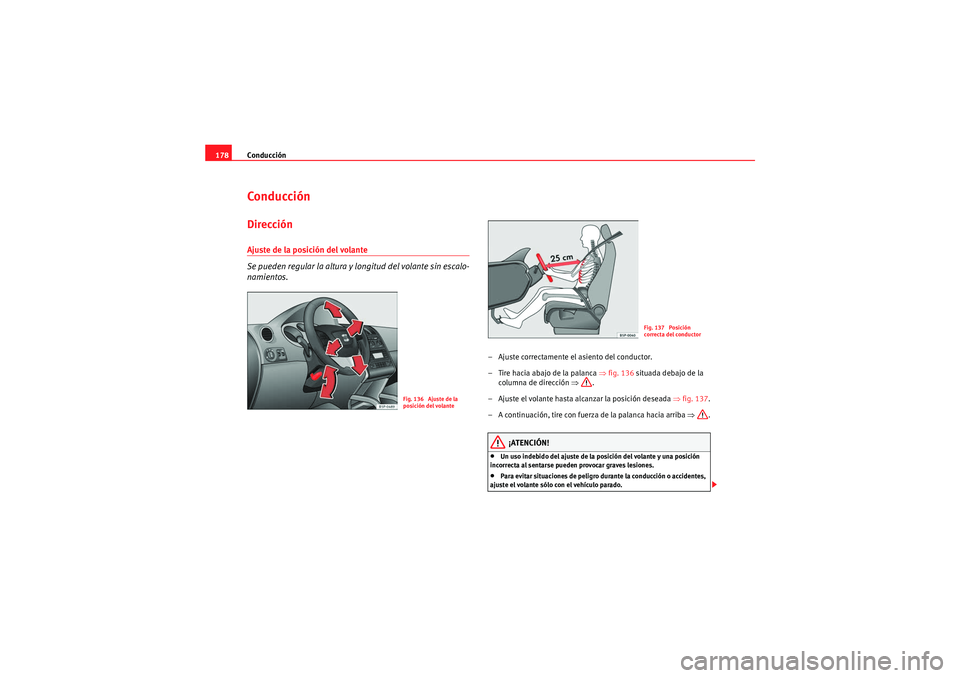

Conducción
178ConducciónDirecciónAjuste de la posición del volante
Se pueden regular la altura y longitud del volante sin escalo-
namientos.
– Ajuste correctamente el asiento del conductor.
– Tire hacia abajo de la palanca ⇒fig. 136 situada debajo de la
columna de dirección ⇒ .
– Ajuste el volante hasta alcanzar la posición deseada ⇒ fig. 137.
– A continuación, tire con fuerza de la palanca hacia arriba ⇒.
¡ATENCIÓN!
•Un uso indebido del ajuste de la posición del volante y una posición
incorrecta al sentarse pueden provocar graves lesiones.•Para evitar situaciones de peligro durante la conducción o accidentes,
ajuste el volante sólo con el vehículo parado.
Fig. 136 Ajuste de la
posición del volante
Fig. 137 Posición
correcta del conductor
AlteaXL_ES.book Seite 178 Mittwoch, 21. Juli 2010 1:05 13
