239
Verificación y reposición de niveles

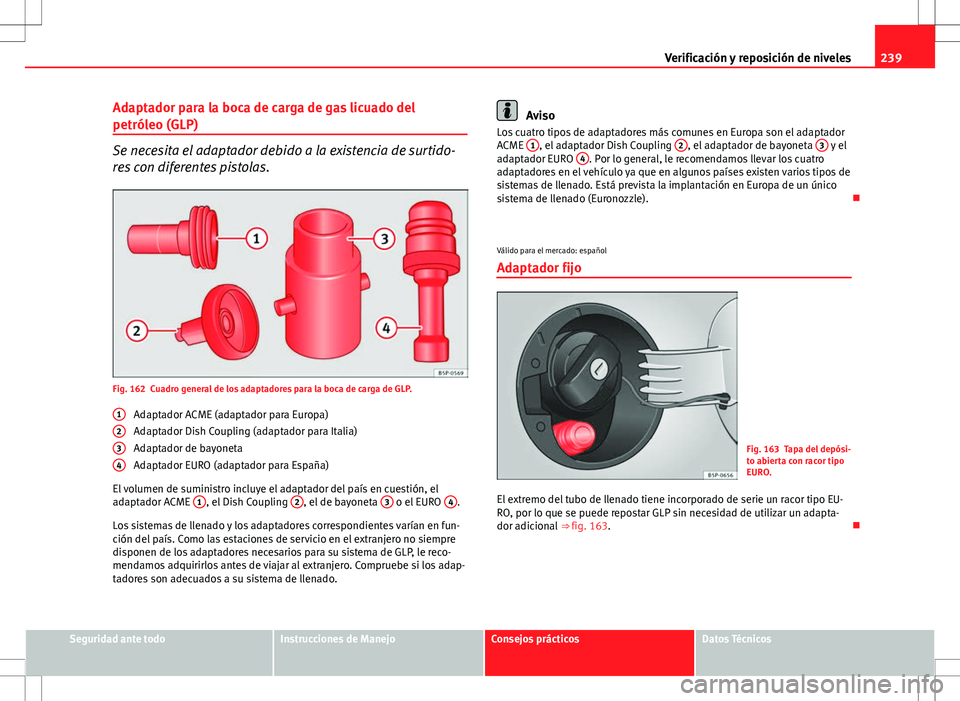

Adaptador para la boca de carga de gas licuado del
petróleo (GLP)
Se necesita el adaptador debido a la existencia de surtido-
res con diferentes pistolas.
Fig. 162 Cuadro general de los adaptadores para la boca de carga de GLP. Adaptador ACME (adaptador para Europa)
Adaptador Dish Coupling (adaptador para Italia)
Adaptador de bayoneta
Adaptador EURO (adaptador para España)
El volumen de suministro incluye el adaptador del país en cuestión, el
adaptador ACME 1
, el Dish Coupling 2, el de bayoneta 3 o el EURO 4.
Los sistemas de llenado y los adaptadores correspondientes varían en fun-
ción del país. Como las estaciones de servicio en el extranjero no siempre
disponen de los adaptadores necesarios para su sistema de GLP, le reco-
mendamos adquirirlos antes de viajar al extranjero. Compruebe si los adap-
tadores son adecuados a su sistema de llenado. 1
234
Aviso
Los cuatro tipos de adaptadores más comunes en Europa son el adaptador
ACME 1
, el adaptador Dish Coupling 2, el adaptador de bayoneta 3 y el
adaptador EURO 4. Por lo general, le recomendamos llevar los cuatro
adaptadores en el vehículo ya que en algunos países existen varios tipos de
sistemas de llenado. Está prevista la implantación en Europa de un único
sistema de llenado (Euronozzle). 
Válido para el mercado: español
Adaptador fijo
Fig. 163 Tapa del depósi-
to abierta con racor tipo
EURO.
El extremo del tubo de llenado tiene incorporado de serie un racor tipo EU-
RO, por lo que se puede repostar GLP sin necesidad de utilizar un adapta-
dor adicional ⇒ fig. 163. 
Seguridad ante todoInstrucciones de ManejoConsejos prácticosDatos Técnicos

240Verificación y reposición de niveles

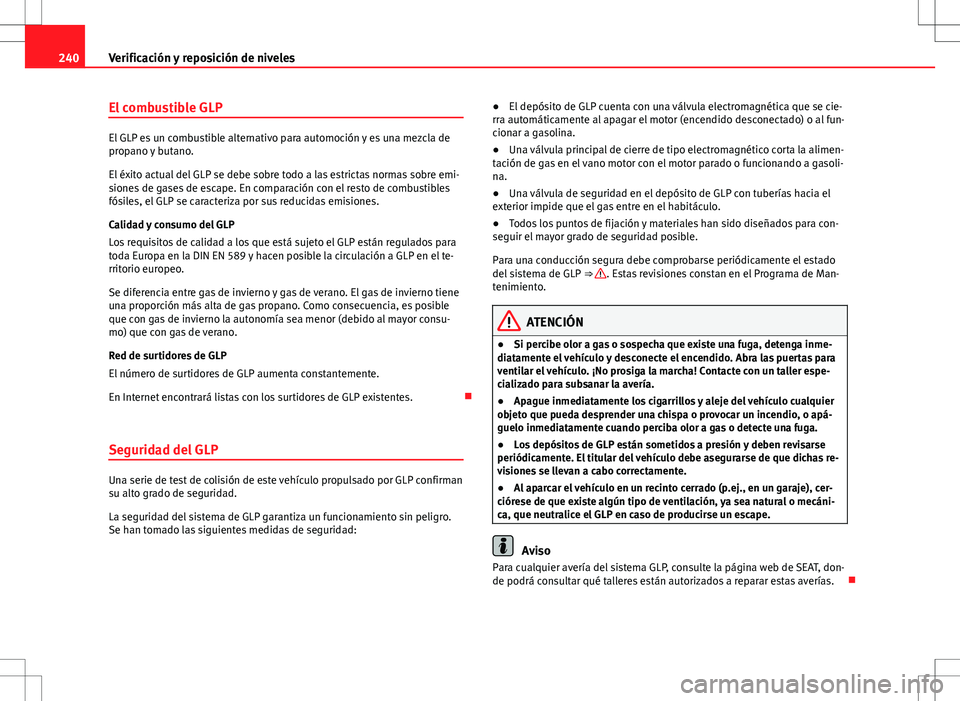

El combustible GLP
El GLP es un combustible alternativo para automoción y es una mezcla de
propano y butano.
El éxito actual del GLP se debe sobre todo a las estrictas normas sobre emi-
siones de gases de escape. En comparación con el resto de combustibles
fósiles, el GLP se caracteriza por sus reducidas emisiones.
Calidad y consumo del GLP
Los requisitos de calidad a los que está sujeto el GLP están regulados para
toda Europa en la DIN EN 589 y hacen posible la circulación a GLP en el te-
rritorio europeo.
Se diferencia entre gas de invierno y gas de verano. El gas de invierno tiene
una proporción más alta de gas propano. Como consecuencia, es posible
que con gas de invierno la autonomía sea menor (debido al mayor consu-
mo) que con gas de verano.
Red de surtidores de GLP
El número de surtidores de GLP aumenta constantemente.
En Internet encontrará listas con los surtidores de GLP existentes. 
Seguridad del GLP
Una serie de test de colisión de este vehículo propulsado por GLP confirman
su alto grado de seguridad.
La seguridad del sistema de GLP garantiza un funcionamiento sin peligro.
Se han tomado las siguientes medidas de seguridad: ●
El depósito de GLP cuenta con una válvula electromagnética que se cie-
rra automáticamente al apagar el motor (encendido desconectado) o al fun-
cionar a gasolina.
● Una válvula principal de cierre de tipo electromagnético corta la alimen-
tación de gas en el vano motor con el motor parado o funcionando a gasoli-
na.
● Una válvula de seguridad en el depósito de GLP con tuberías hacia el
exterior impide que el gas entre en el habitáculo.
● Todos los puntos de fijación y materiales han sido diseñados para con-
seguir el mayor grado de seguridad posible.
Para una conducción segura debe comprobarse periódicamente el estado
del sistema de GLP ⇒ 
. Estas revisiones constan en el Programa de Man-
tenimiento.
ATENCIÓN
● Si percibe olor a gas o sospecha que existe una fuga, detenga inme-
diatamente el vehículo y desconecte el encendido. Abra las puertas para
ventilar el vehículo. ¡No prosiga la marcha! Contacte con un taller espe-
cializado para subsanar la avería.
● Apague inmediatamente los cigarrillos y aleje del vehículo cualquier
objeto que pueda desprender una chispa o provocar un incendio, o apá-
guelo inmediatamente cuando perciba olor a gas o detecte una fuga.
● Los depósitos de GLP están sometidos a presión y deben revisarse
periódicamente. El titular del vehículo debe asegurarse de que dichas re-
visiones se llevan a cabo correctamente.
● Al aparcar el vehículo en un recinto cerrado (p.ej., en un garaje), cer-
ciórese de que existe algún tipo de ventilación, ya sea natural o mecáni-
ca, que neutralice el GLP en caso de producirse un escape.
Aviso
Para cualquier avería del sistema GLP, consulte la página web de SEAT, don-
de podrá consultar qué talleres están autorizados a reparar estas averías. 

241
Verificación y reposición de niveles

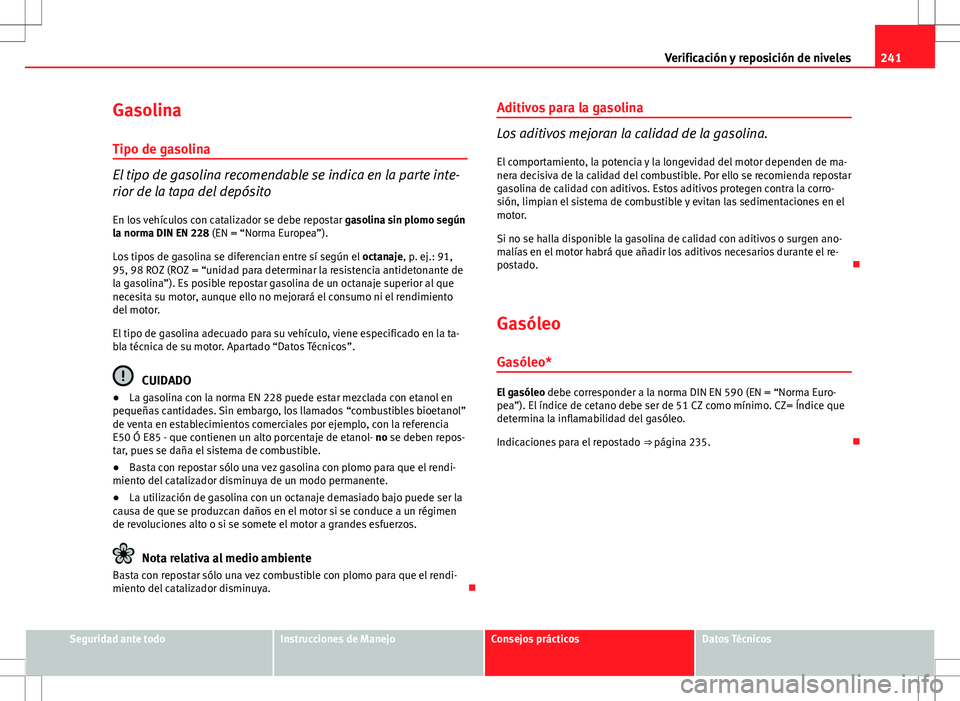

Gasolina
Tipo de gasolina
El tipo de gasolina recomendable se indica en la parte inte-
rior de la tapa del depósito
En los vehículos con catalizador se debe repostar gasolina sin plomo según
la norma DIN EN 228 (EN = “Norma Europea”).
Los tipos de gasolina se diferencian entre sí según el octanaje, p. ej.: 91,
95, 98 ROZ (ROZ = “unidad para determinar la resistencia antidetonante de
la gasolina”). Es posible repostar gasolina de un octanaje superior al que
necesita su motor, aunque ello no mejorará el consumo ni el rendimiento
del motor.
El tipo de gasolina adecuado para su vehículo, viene especificado en la ta-
bla técnica de su motor. Apartado “Datos Técnicos”.
CUIDADO
● La gasolina con la norma EN 228 puede estar mezclada con etanol en
pequeñas cantidades. Sin embargo, los llamados “combustibles bioetanol”
de venta en establecimientos comerciales por ejemplo, con la referencia
E50 Ó E85 - que contienen un alto porcentaje de etanol- no se deben repos-
tar, pues se daña el sistema de combustible.
● Basta con repostar sólo una vez gasolina con plomo para que el rendi-
miento del catalizador disminuya de un modo permanente.
● La utilización de gasolina con un octanaje demasiado bajo puede ser la
causa de que se produzcan daños en el motor si se conduce a un régimen
de revoluciones alto o si se somete el motor a grandes esfuerzos.
Nota relativa al medio ambiente
Basta con repostar sólo una vez combustible con plomo para que el rendi-
miento del catalizador disminuya. Aditivos para la gasolina
Los aditivos mejoran la calidad de la gasolina.
El comportamiento, la potencia y la longevidad del motor dependen de ma-
nera decisiva de la calidad del combustible. Por ello se recomienda repostar
gasolina de calidad con aditivos. Estos aditivos protegen contra la corro-
sión, limpian el sistema de combustible y evitan las sedimentaciones en el
motor.
Si no se halla disponible la gasolina de calidad con aditivos o surgen ano-
malías en el motor habrá que añadir los aditivos necesarios durante el re-
postado.

Gasóleo Gasóleo*
El gasóleo debe corresponder a la norma DIN EN 590 (EN = “Norma Euro-
pea”). El índice de cetano debe ser de 51 CZ como mínimo. CZ= Índice que
determina la inflamabilidad del gasóleo.
Indicaciones para el repostado ⇒ página 235. 
Seguridad ante todoInstrucciones de ManejoConsejos prácticosDatos Técnicos

242Verificación y reposición de niveles

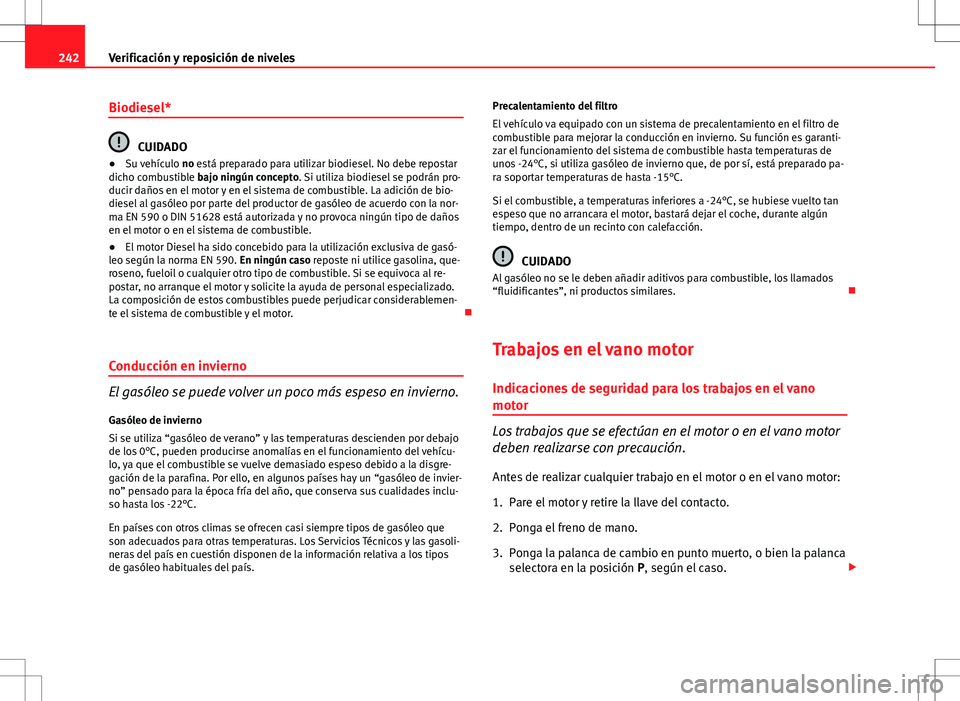

Biodiesel*
CUIDADO
● Su vehículo no está preparado para utilizar biodiesel. No debe repostar
dicho combustible bajo ningún concepto. Si utiliza biodiesel se podrán pro-
ducir daños en el motor y en el sistema de combustible. La adición de bio-
diesel al gasóleo por parte del productor de gasóleo de acuerdo con la nor-
ma EN 590 o DIN 51628 está autorizada y no provoca ningún tipo de daños
en el motor o en el sistema de combustible.
● El motor Diesel ha sido concebido para la utilización exclusiva de gasó-
leo según la norma EN 590. En ningún caso reposte ni utilice gasolina, que-
roseno, fueloil o cualquier otro tipo de combustible. Si se equivoca al re-
postar, no arranque el motor y solicite la ayuda de personal especializado.
La composición de estos combustibles puede perjudicar considerablemen-
te el sistema de combustible y el motor. 
Conducción en invierno
El gasóleo se puede volver un poco más espeso en invierno. Gasóleo de invierno
Si se utiliza “gasóleo de verano” y las temperaturas descienden por debajo
de los 0°C, pueden producirse anomalías en el funcionamiento del vehícu-
lo, ya que el combustible se vuelve demasiado espeso debido a la disgre-
gación de la parafina. Por ello, en algunos países hay un “gasóleo de invier-
no” pensado para la época fría del año, que conserva sus cualidades inclu-
so hasta los -22°C.
En países con otros climas se ofrecen casi siempre tipos de gasóleo que
son adecuados para otras temperaturas. Los Servicios Técnicos y las gasoli-
neras del país en cuestión disponen de la información relativa a los tipos
de gasóleo habituales del país. Precalentamiento del filtro
El vehículo va equipado con un sistema de precalentamiento en el filtro de
combustible para mejorar la conducción en invierno. Su función es garanti-
zar el funcionamiento del sistema de combustible hasta temperaturas de
unos -24°C, si utiliza gasóleo de invierno que, de por sí, está preparado pa-
ra soportar temperaturas de hasta -15°C.
Si el combustible, a temperaturas inferiores a -24°C, se hubiese vuelto tan
espeso que no arrancara el motor, bastará dejar el coche, durante algún
tiempo, dentro de un recinto con calefacción.
CUIDADO
Al gasóleo no se le deben añadir aditivos para combustible, los llamados
“fluidificantes”, ni productos similares. 
Trabajos en el vano motor
Indicaciones de seguridad para los trabajos en el vano
motor
Los trabajos que se efectúan en el motor o en el vano motor
deben realizarse con precaución. Antes de realizar cualquier trabajo en el motor o en el vano motor:
1. Pare el motor y retire la llave del contacto.
2. Ponga el freno de mano.
3. Ponga la palanca de cambio en punto muerto, o bien la palanca selectora en la posición P, según el caso. 

243
Verificación y reposición de niveles

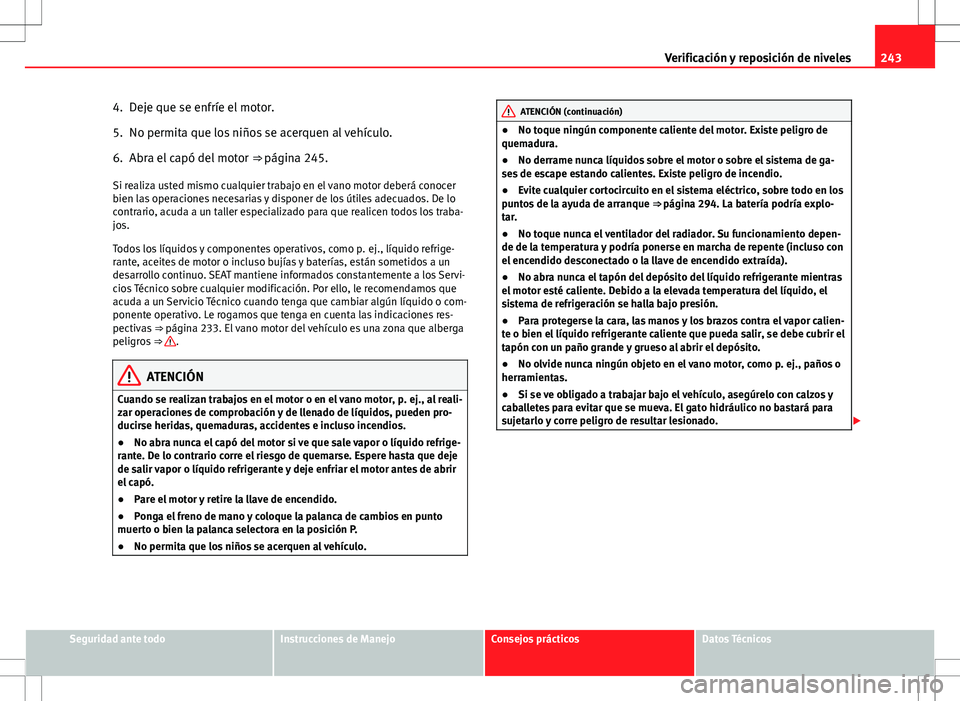

4. Deje que se enfríe el motor.
5. No permita que los niños se acerquen al vehículo.
6. Abra el capó del motor ⇒ página 245.
Si realiza usted mismo cualquier trabajo en el vano motor deberá conocer
bien las operaciones necesarias y disponer de los útiles adecuados. De lo
contrario, acuda a un taller especializado para que realicen todos los traba-
jos.
Todos los líquidos y componentes operativos, como p. ej., líquido refrige-
rante, aceites de motor o incluso bujías y baterías, están sometidos a un
desarrollo continuo. SEAT mantiene informados constantemente a los Servi-
cios Técnico sobre cualquier modificación. Por ello, le recomendamos que
acuda a un Servicio Técnico cuando tenga que cambiar algún líquido o com-
ponente operativo. Le rogamos que tenga en cuenta las indicaciones res-
pectivas ⇒ página 233. El vano motor del vehículo es una zona que alberga
peligros ⇒ 
.
ATENCIÓN
Cuando se realizan trabajos en el motor o en el vano motor, p. ej., al reali-
zar operaciones de comprobación y de llenado de líquidos, pueden pro-
ducirse heridas, quemaduras, accidentes e incluso incendios.
● No abra nunca el capó del motor si ve que sale vapor o líquido refrige-
rante. De lo contrario corre el riesgo de quemarse. Espere hasta que deje
de salir vapor o líquido refrigerante y deje enfriar el motor antes de abrir
el capó.
● Pare el motor y retire la llave de encendido.
● Ponga el freno de mano y coloque la palanca de cambios en punto
muerto o bien la palanca selectora en la posición P.
● No permita que los niños se acerquen al vehículo.
ATENCIÓN (continuación)
● No toque ningún componente caliente del motor. Existe peligro de
quemadura.
● No derrame nunca líquidos sobre el motor o sobre el sistema de ga-
ses de escape estando calientes. Existe peligro de incendio.
● Evite cualquier cortocircuito en el sistema eléctrico, sobre todo en los
puntos de la ayuda de arranque ⇒ página 294. La batería podría explo-
tar.
● No toque nunca el ventilador del radiador. Su funcionamiento depen-
de de la temperatura y podría ponerse en marcha de repente (incluso con
el encendido desconectado o la llave de encendido extraída).
● No abra nunca el tapón del depósito del líquido refrigerante mientras
el motor esté caliente. Debido a la elevada temperatura del líquido, el
sistema de refrigeración se halla bajo presión.
● Para protegerse la cara, las manos y los brazos contra el vapor calien-
te o bien el líquido refrigerante caliente que pueda salir, se debe cubrir el
tapón con un paño grande y grueso al abrir el depósito.
● No olvide nunca ningún objeto en el vano motor, como p. ej., paños o
herramientas.
● Si se ve obligado a trabajar bajo el vehículo, asegúrelo con calzos y
caballetes para evitar que se mueva. El gato hidráulico no bastará para
sujetarlo y corre peligro de resultar lesionado. 
Seguridad ante todoInstrucciones de ManejoConsejos prácticosDatos Técnicos

244Verificación y reposición de niveles
ATENCIÓN (continuación)
● En el caso de que se deban realizar trabajos durante el arranque o con
el motor en marcha, deberá tener siempre en cuenta el grave peligro que
suponen los componentes con funcionamiento giratorio (como, p. ej., la
correa Poli-V, el alternador, el ventilador del radiador) y el sistema de en-
cendido de alta tensión. Además de ello tenga en cuenta lo siguiente:
–No toque nunca los cables eléctricos del sistema de encendido.
– Si lleva joyas, prendas de ropa sueltas o el cabello suelto evite
cualquier contacto con piezas giratorias del motor. Existe peligro de
muerte. Por ello, quítese primero las joyas, recoja su pelo y póngase
ropa que vaya ceñida al cuerpo.
– No acelere nunca con una velocidad engranada sin la debida pre-
caución. El vehículo podría desplazarse incluso con el freno de mano
puesto. Existe peligro de muerte.
● Si es necesario realizar trabajos en el sistema de combustible o en el
sistema eléctrico, tenga en cuenta además lo siguiente:
–Desconecte siempre la batería del vehículo de la red de a bordo.
Para ello el vehículo debe estar desbloqueado, de lo contrario saltaría
la alarma.
– No fume.
– Evite siempre trabajar en lugares expuestos a llamas.
– Tenga siempre a mano un extintor de incendios.
CUIDADO
Procurar no confundir los líquidos operativos al reponer los niveles. Pues
podría provocar deficiencias graves en el funcionamiento y daños en el mo-
tor.
Nota relativa al medio ambiente
Los líquidos operativos que salen del vehículo son contaminantes. Por ello
deberá controlar regularmente el suelo de debajo del vehículo. Si en el lu-
gar donde ha estado aparcado el vehículo hay manchas de aceite o de otros
líquidos, lleve el vehículo a un taller especializado para que lo revisen. 

245
Verificación y reposición de niveles
Apertura del capó del motor
El capó del motor se desbloquea desde dentro.
Fig. 164 Detalle de la zo-
na reposapiés del lado
del conductor: palanca
para el desbloqueo del
capó del motor.
Fig. 165 Gancho apertu-
ra capó motor.
Antes de abrir el capó del motor, asegúrese de que los brazos lim-
piacristales están en posición de reposo. –
Tire de la palanca que se encuentra bajo el tablero de instru-
mentos ⇒ fig. 164 en el sentido que indica la flecha. El capó
queda desbloqueado por la acción resorte del muelle ⇒ 
.
– Levante el capó con la palanca de desbloqueo (flecha) y ábralo.
– Libere la varilla de sustentación y póngala en el alojamiento
dispuesto para ello en el capó.
ATENCIÓN
Si el líquido refrigerante está caliente puede producir quemaduras.
● No abra nunca el capó del motor si ve que sale vapor, humo o líquido
refrigerante del vano motor.
● Espere a que deje de salir vapor, humo o líquido refrigerante, antes
de abrir el capó del motor con cuidado.
● Antes de realizar trabajos en el vano motor, tenga en cuenta las ad-
vertencias correspondientes ⇒ página 242.

Cierre del capó del motor
– Álce ligerarmente el capó.
– Desenganche le varilla de sustentación volviendo a colocarla en
su soporte a presión.
– A una altura de aprox. 30 cm déjelo caer para que quede blo-
queado.
Si el capó queda mal cerrado, no presionar. Abrir de nuevo y dejar caer co-
mo se indica anteriormente. 
Seguridad ante todoInstrucciones de ManejoConsejos prácticosDatos Técnicos

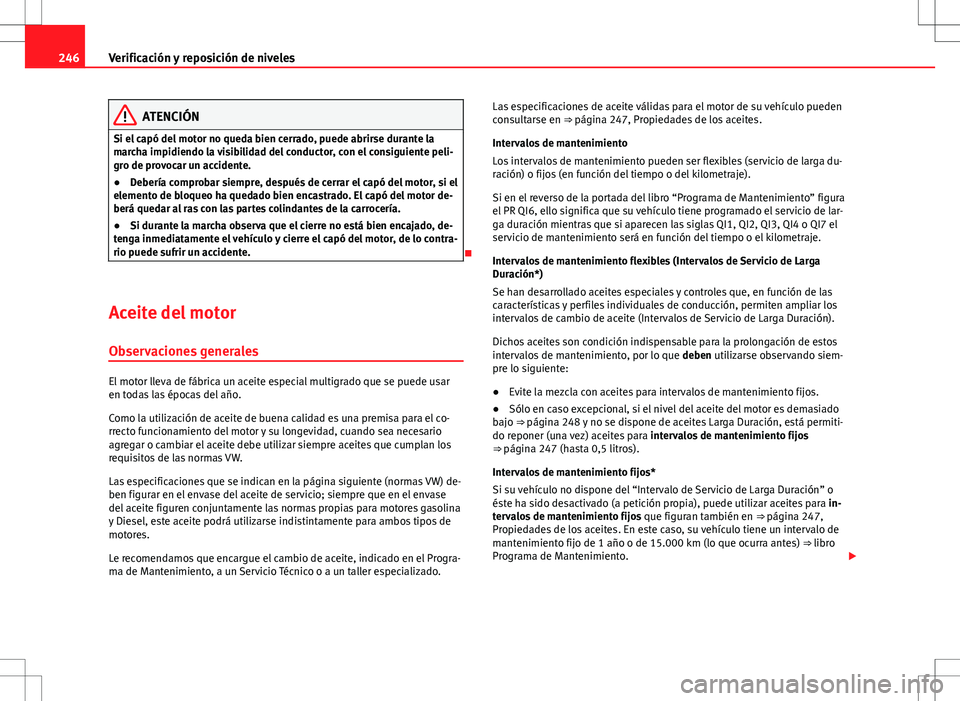

246Verificación y reposición de niveles
ATENCIÓN
Si el capó del motor no queda bien cerrado, puede abrirse durante la
marcha impidiendo la visibilidad del conductor, con el consiguiente peli-
gro de provocar un accidente.
● Debería comprobar siempre, después de cerrar el capó del motor, si el
elemento de bloqueo ha quedado bien encastrado. El capó del motor de-
berá quedar al ras con las partes colindantes de la carrocería.
● Si durante la marcha observa que el cierre no está bien encajado, de-
tenga inmediatamente el vehículo y cierre el capó del motor, de lo contra-
rio puede sufrir un accidente.

Aceite del motor Observaciones generales
El motor lleva de fábrica un aceite especial multigrado que se puede usar
en todas las épocas del año.
Como la utilización de aceite de buena calidad es una premisa para el co-
rrecto funcionamiento del motor y su longevidad, cuando sea necesario
agregar o cambiar el aceite debe utilizar siempre aceites que cumplan los
requisitos de las normas VW.
Las especificaciones que se indican en la página siguiente (normas VW) de-
ben figurar en el envase del aceite de servicio; siempre que en el envase
del aceite figuren conjuntamente las normas propias para motores gasolina
y Diesel, este aceite podrá utilizarse indistintamente para ambos tipos de
motores.
Le recomendamos que encargue el cambio de aceite, indicado en el Progra-
ma de Mantenimiento, a un Servicio Técnico o a un taller especializado. Las especificaciones de aceite válidas para el motor de su vehículo pueden
consultarse en ⇒ 
página 247, Propiedades de los aceites.
Intervalos de mantenimiento
Los intervalos de mantenimiento pueden ser flexibles (servicio de larga du-
ración) o fijos (en función del tiempo o del kilometraje).
Si en el reverso de la portada del libro “Programa de Mantenimiento” figura
el PR QI6, ello significa que su vehículo tiene programado el servicio de lar-
ga duración mientras que si aparecen las siglas QI1, QI2, QI3, QI4 o QI7 el
servicio de mantenimiento será en función del tiempo o el kilometraje.
Intervalos de mantenimiento flexibles (Intervalos de Servicio de Larga
Duración*)
Se han desarrollado aceites especiales y controles que, en función de las
características y perfiles individuales de conducción, permiten ampliar los
intervalos de cambio de aceite (Intervalos de Servicio de Larga Duración).
Dichos aceites son condición indispensable para la prolongación de estos
intervalos de mantenimiento, por lo que deben utilizarse observando siem-
pre lo siguiente:
● Evite la mezcla con aceites para intervalos de mantenimiento fijos.
● Sólo en caso excepcional, si el nivel del aceite del motor es demasiado
bajo ⇒  página 248 y no se dispone de aceites Larga Duración, está permiti-
do reponer (una vez) aceites para intervalos de mantenimiento fijos
⇒  página 247 (hasta 0,5 litros).
Intervalos de mantenimiento fijos*
Si su vehículo no dispone del “Intervalo de Servicio de Larga Duración” o
éste ha sido desactivado (a petición propia), puede utilizar aceites para in-
tervalos de mantenimiento fijos que figuran también en ⇒ página 247,
Propiedades de los aceites. En este caso, su vehículo tiene un intervalo de
mantenimiento fijo de 1 año o de 15.000 km (lo que ocurra antes) ⇒  libro
Programa de Mantenimiento. 

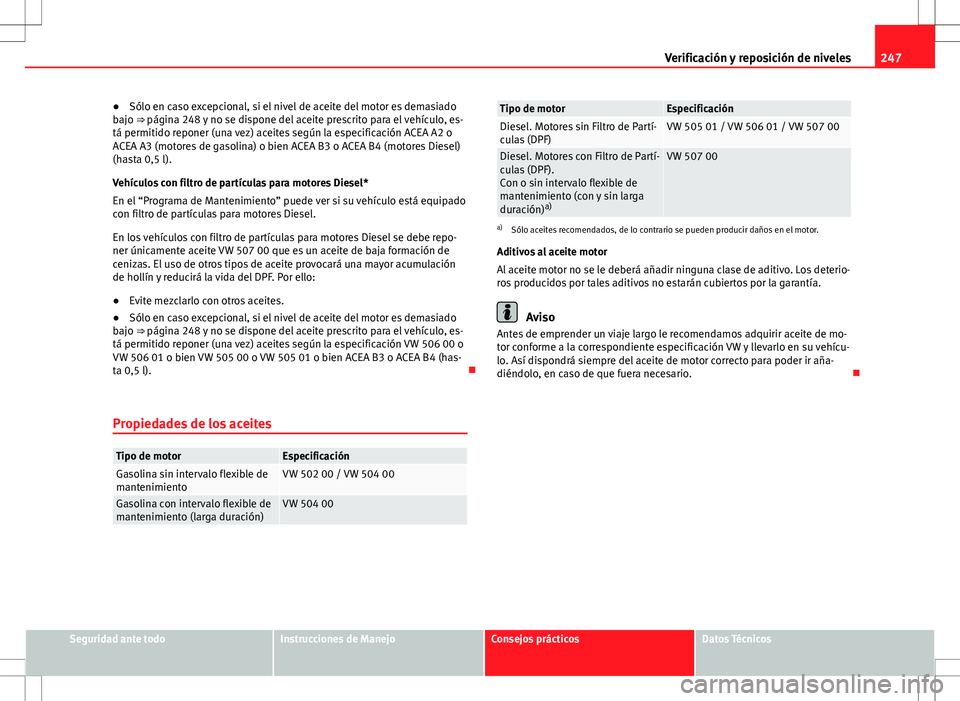

247
Verificación y reposición de niveles
● Sólo en caso excepcional, si el nivel de aceite del motor es demasiado
bajo ⇒ página 248 y no se dispone del aceite prescrito para el vehículo, es-
tá permitido reponer (una vez) aceites según la especificación ACEA A2 o
ACEA A3 (motores de gasolina) o bien ACEA B3 o ACEA B4 (motores Diesel)
(hasta 0,5 l).
Vehículos con filtro de partículas para motores Diesel*
En el “Programa de Mantenimiento” puede ver si su vehículo está equipado
con filtro de partículas para motores Diesel.
En los vehículos con filtro de partículas para motores Diesel se debe repo-
ner únicamente aceite VW 507 00 que es un aceite de baja formación de
cenizas. El uso de otros tipos de aceite provocará una mayor acumulación
de hollín y reducirá la vida del DPF. Por ello:
● Evite mezclarlo con otros aceites.
● Sólo en caso excepcional, si el nivel de aceite del motor es demasiado
bajo ⇒ página 248 y no se dispone del aceite prescrito para el vehículo, es-
tá permitido reponer (una vez) aceites según la especificación VW 506 00 o
VW 506 01 o bien VW 505 00 o VW 505 01 o bien ACEA B3 o ACEA B4 (has-
ta 0,5 l). 
Propiedades de los aceites
Tipo de motorEspecificaciónGasolina sin intervalo flexible de
mantenimientoVW 502 00 / VW 504 00
Gasolina con intervalo flexible de
mantenimiento (larga duración)VW 504 00
Tipo de motorEspecificaciónDiesel. Motores sin Filtro de Partí-
culas (DPF)VW 505 01 / VW 506 01 / VW 507 00
Diesel. Motores con Filtro de Partí-
culas (DPF).
Con o sin intervalo flexible de
mantenimiento (con y sin larga
duración) a)VW 507 00
a)
Sólo aceites recomendados, de lo contrario se pueden producir daños en el motor.
Aditivos al aceite motor
Al aceite motor no se le deberá añadir ninguna clase de aditivo. Los deterio-
ros producidos por tales aditivos no estarán cubiertos por la garantía.
Aviso
Antes de emprender un viaje largo le recomendamos adquirir aceite de mo-
tor conforme a la correspondiente especificación VW y llevarlo en su vehícu-
lo. Así dispondrá siempre del aceite de motor correcto para poder ir aña-
diéndolo, en caso de que fuera necesario. 
Seguridad ante todoInstrucciones de ManejoConsejos prácticosDatos Técnicos

248Verificación y reposición de niveles
Verificación del nivel de aceite del motor
El nivel de aceite del motor se controla mediante la varilla
de medición.
Fig. 166 Varilla de medi-
ción del nivel de aceite
Comprobar el nivel de aceite
– Estacione el vehículo en posición horizontal.
– Haga funcionar brevemente el motor al ralentí cuando está a
temperatura de servicio y párelo.
– Espere unos dos minutos.
– Extraiga la varilla de medición de aceite. Limpie la varilla con un
paño limpio y vuelva a introducirla hasta el tope.
– A continuación, vuelva a extraerla y compruebe el nivel de acei-
te ⇒ fig. 166. En caso necesario, reponga aceite del motor.
Nivel de aceite en la zona A
No añadir aceite
⇒ .
– Nivel de aceite en la zona
B
Puede añadirse aceite, pero manteniendo el nivel en esta zona.
Nivel de aceite en la zona C
Debe añadirse aceite. El nivel del aceite deberá encontrarse,
después,
en la zona rayada B.
Dependiendo del estilo de conducción y de las condiciones reinantes, el
consumo de aceite puede llegar a los 0,5 litros/1.000 km. El consumo pue-
de ser superior en los primeros 5.000 kilómetros. Por este motivo, el nivel
de aceite del motor se debe controlar con regularidad (lo mejor es hacerlo
al respostar y antes de emprender viajes largos).
ATENCIÓN
Los trabajos que se efectúan en el motor o en el vano motor deben reali-
zarse con precaución.
● Antes de realizar trabajos en el vano motor, tenga en cuenta las ad-
vertencias correspondientes ⇒ página 242.
CUIDADO
Si el nivel de aceite se encuentra por encima de la zona A, no arranque el
motor. Puede causar daños en el motor y en el catalizador. Informe al Servi-
cio Técnico. 
–
–
