Seat Altea XL 2012 Owner's Manual

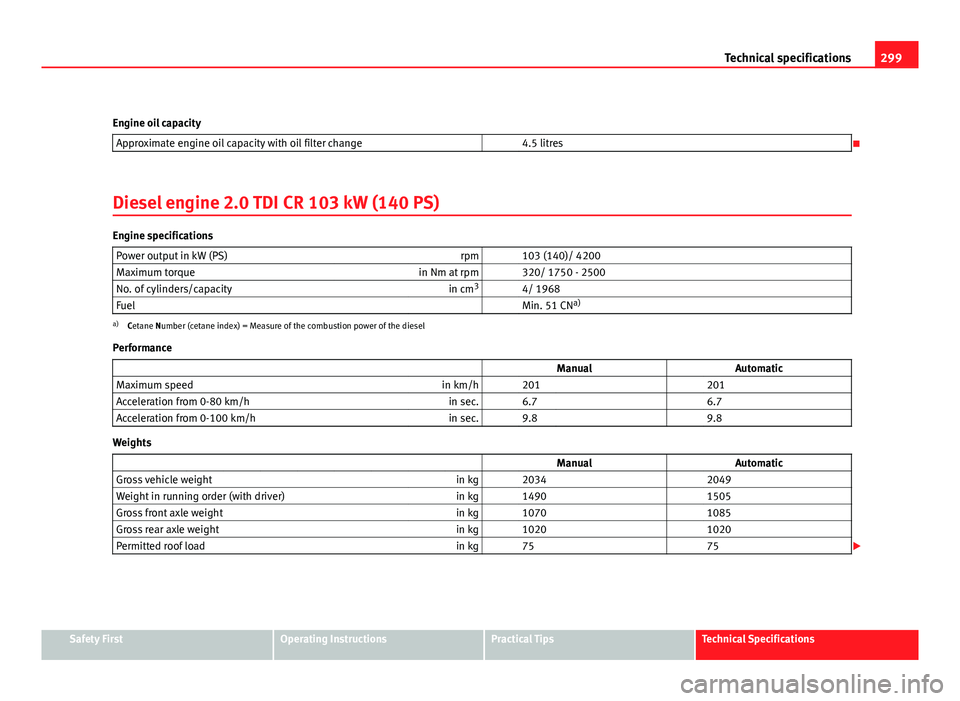

299
Technical specifications
Engine oil capacity Approximate engine oil capacity with oil filter change 4.5 litres

Diesel engine 2.0 TDI CR 103 kW (140 PS)
Engine specifications Power output in kW (PS) rpm 103 (140)/ 4200
Maximum torque in Nm at rpm 320/ 1750 - 2500
No. of cylinders/capacity in cm3
4/ 1968
Fuel Min. 51 CN a)
a)
Cetane Number (cetane index) = Measure of the combustion power of the diesel
Performance ManualAutomatic
Maximum speed in km/h 201 201
Acceleration from 0-80 km/h in sec. 6.7 6.7
Acceleration from 0-100 km/h in sec. 9.8 9.8
Weights
Manual Automatic
Gross vehicle weight in kg 2034 2049
Weight in running order (with driver) in kg 1490 1505
Gross front axle weight in kg 1070 1085
Gross rear axle weight in kg 1020 1020
Permitted roof load in kg 75 75
Safety FirstOperating InstructionsPractical TipsTechnical Specifications

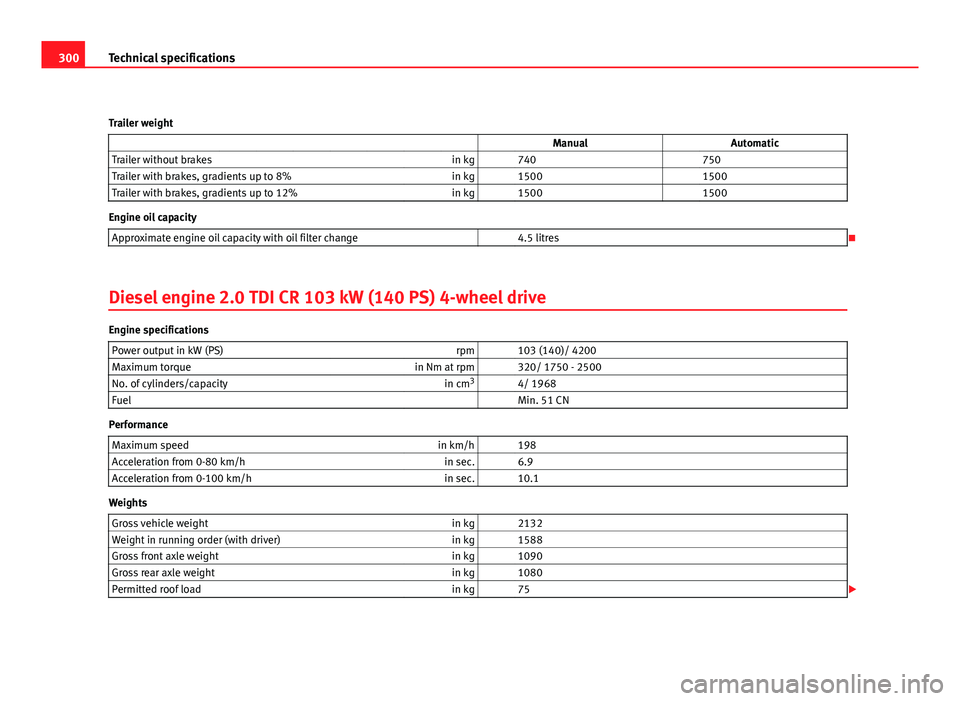

300Technical specifications
Trailer weight Manual Automatic
Trailer without brakes in kg 740 750
Trailer with brakes, gradients up to 8% in kg 1500 1500
Trailer with brakes, gradients up to 12% in kg 1500 1500
Engine oil capacity
Approximate engine oil capacity with oil filter change 4.5 litres

Diesel engine 2.0 TDI CR 103 kW (140 PS) 4-wheel drive
Engine specifications Power output in kW (PS) rpm 103 (140)/ 4200
Maximum torque in Nm at rpm 320/ 1750 - 2500
No. of cylinders/capacity in cm3
4/ 1968
Fuel Min. 51 CN
Performance
Maximum speed in km/h 198
Acceleration from 0-80 km/h in sec. 6.9
Acceleration from 0-100 km/h in sec. 10.1
Weights
Gross vehicle weight in kg 2132
Weight in running order (with driver) in kg 1588
Gross front axle weight in kg 1090
Gross rear axle weight in kg 1080
Permitted roof load in kg 75 

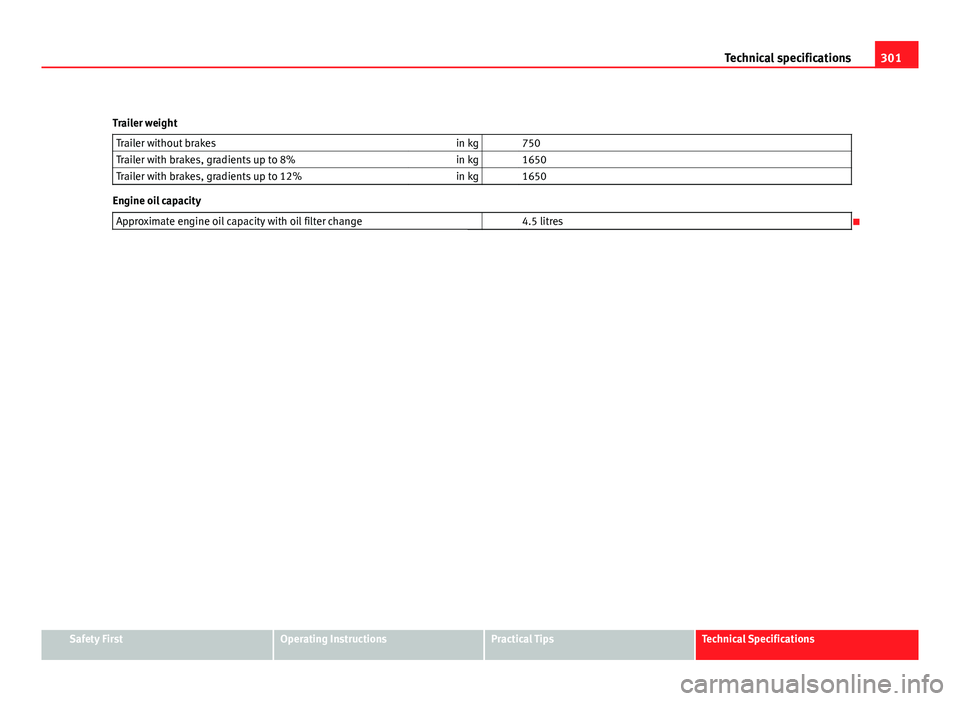

301
Technical specifications
Trailer weight Trailer without brakes in kg 750
Trailer with brakes, gradients up to 8% in kg 1650
Trailer with brakes, gradients up to 12% in kg 1650
Engine oil capacity
Approximate engine oil capacity with oil filter change 4.5 litres

Safety FirstOperating InstructionsPractical TipsTechnical Specifications

302Technical specifications
Dimensions and capacities
Dimensions
Length, width 4467 mm/ 1768 mm
Height at kerb weight 1575 mm
Front and rear projection 913 mm/ 976 mm
Wheelbase 2578 mm
Turning circle 10.7 m
Track width a) Front
Rear
1527 mm 1506 mm
1541 mm 1520 mm
Capacities
Fuel tank 55 l. Reserve 7 l.
Windscreen washer fluid container with headlight washer 3 l/ 5.5 l
Tyre pressure
Summer-grade tyres:
The correct tyre pressure can be seen on the sticker on the inside of the tank flap.
Winter tyres:
The pressure of these tyres is the same as the summer tyre pressure plus 0.2 bar.
a) This data will change depending on the type of wheel rim. 

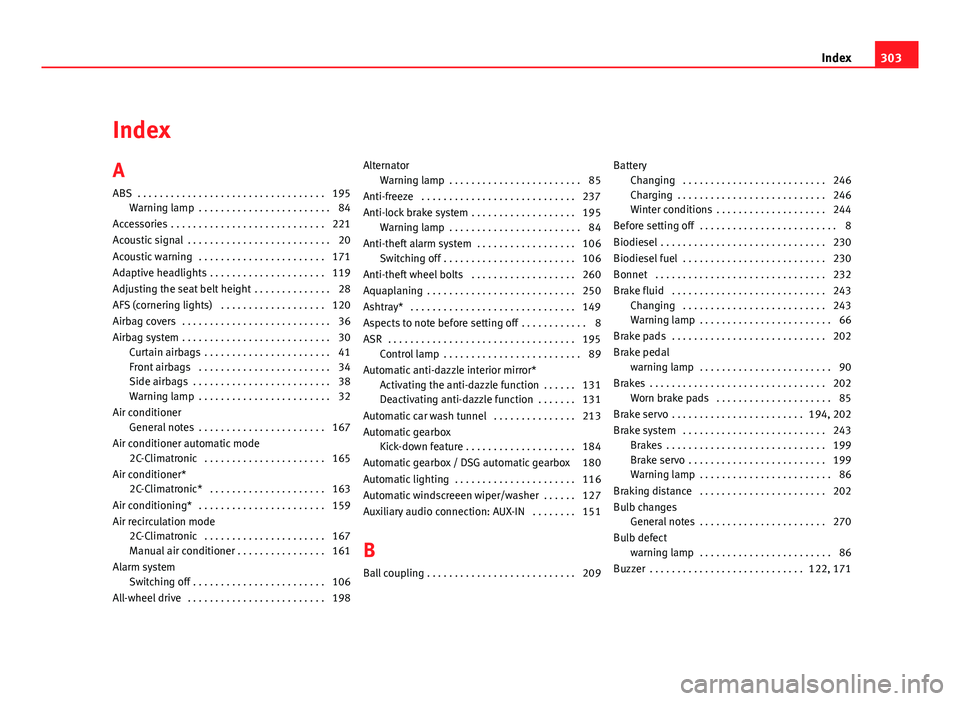

Index
A
ABS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 195Warning lamp . . . . . . . . . . . . . . . . . . . . . . . . 84
Accessories . . . . . . . . . . . . . . . . . . . . . . . . . . . . 221
Acoustic signal . . . . . . . . . . . . . . . . . . . . . . . . . . 20
Acoustic warning . . . . . . . . . . . . . . . . . . . . . . . 171
Adaptive headlights . . . . . . . . . . . . . . . . . . . . . 119
Adjusting the seat belt height . . . . . . . . . . . . . . 28
AFS (cornering lights) . . . . . . . . . . . . . . . . . . . 120
Airbag covers . . . . . . . . . . . . . . . . . . . . . . . . . . . 36
Airbag system . . . . . . . . . . . . . . . . . . . . . . . . . . . 30 Curtain airbags . . . . . . . . . . . . . . . . . . . . . . . 41
Front airbags . . . . . . . . . . . . . . . . . . . . . . . . 34
Side airbags . . . . . . . . . . . . . . . . . . . . . . . . . 38
Warning lamp . . . . . . . . . . . . . . . . . . . . . . . . 32
Air conditioner General notes . . . . . . . . . . . . . . . . . . . . . . . 167
Air conditioner automatic mode 2C-Climatronic . . . . . . . . . . . . . . . . . . . . . . 165
Air conditioner* 2C-Climatronic* . . . . . . . . . . . . . . . . . . . . . 163
Air conditioning* . . . . . . . . . . . . . . . . . . . . . . . 159
Air recirculation mode 2C-Climatronic . . . . . . . . . . . . . . . . . . . . . . 167
Manual air conditioner . . . . . . . . . . . . . . . . 161
Alarm system Switching off . . . . . . . . . . . . . . . . . . . . . . . . 106
All-wheel drive . . . . . . . . . . . . . . . . . . . . . . . . . 198 Alternator
Warning lamp . . . . . . . . . . . . . . . . . . . . . . . . 85
Anti-freeze . . . . . . . . . . . . . . . . . . . . . . . . . . . . 237
Anti-lock brake system . . . . . . . . . . . . . . . . . . . 195 Warning lamp . . . . . . . . . . . . . . . . . . . . . . . . 84
Anti-theft alarm system . . . . . . . . . . . . . . . . . . 106 Switching off . . . . . . . . . . . . . . . . . . . . . . . . 106
Anti-theft wheel bolts . . . . . . . . . . . . . . . . . . . 260
Aquaplaning . . . . . . . . . . . . . . . . . . . . . . . . . . . 250
Ashtray* . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 149
Aspects to note before setting off . . . . . . . . . . . . 8
ASR . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 195 Control lamp . . . . . . . . . . . . . . . . . . . . . . . . . 89
Automatic anti-dazzle interior mirror* Activating the anti-dazzle function . . . . . . 131
Deactivating anti-dazzle function . . . . . . . 131
Automatic car wash tunnel . . . . . . . . . . . . . . . 213
Automatic gearbox Kick-down feature . . . . . . . . . . . . . . . . . . . . 184
Automatic gearbox / DSG automatic gearbox 180
Automatic lighting . . . . . . . . . . . . . . . . . . . . . . 116
Automatic windscreeen wiper/washer . . . . . . 127
Auxiliary audio connection: AUX-IN . . . . . . . . 151
B
Ball coupling . . . . . . . . . . . . . . . . . . . . . . . . . . . 209 Battery
Changing . . . . . . . . . . . . . . . . . . . . . . . . . . 246
Charging . . . . . . . . . . . . . . . . . . . . . . . . . . . 246
Winter conditions . . . . . . . . . . . . . . . . . . . . 244
Before setting off . . . . . . . . . . . . . . . . . . . . . . . . . 8
Biodiesel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 230
Biodiesel fuel . . . . . . . . . . . . . . . . . . . . . . . . . . 230
Bonnet . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 232
Brake fluid . . . . . . . . . . . . . . . . . . . . . . . . . . . . 243 Changing . . . . . . . . . . . . . . . . . . . . . . . . . . 243
Warning lamp . . . . . . . . . . . . . . . . . . . . . . . . 66
Brake pads . . . . . . . . . . . . . . . . . . . . . . . . . . . . 202
Brake pedal warning lamp . . . . . . . . . . . . . . . . . . . . . . . . 90
Brakes . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 202 Worn brake pads . . . . . . . . . . . . . . . . . . . . . 85
Brake servo . . . . . . . . . . . . . . . . . . . . . . . . 194, 202
Brake system . . . . . . . . . . . . . . . . . . . . . . . . . . 243 Brakes . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 199
Brake servo . . . . . . . . . . . . . . . . . . . . . . . . . 199
Warning lamp . . . . . . . . . . . . . . . . . . . . . . . . 86
Braking distance . . . . . . . . . . . . . . . . . . . . . . . 202
Bulb changes General notes . . . . . . . . . . . . . . . . . . . . . . . 270
Bulb defect warning lamp . . . . . . . . . . . . . . . . . . . . . . . . 86
Buzzer . . . . . . . . . . . . . . . . . . . . . . . . . . . . 122, 171
303

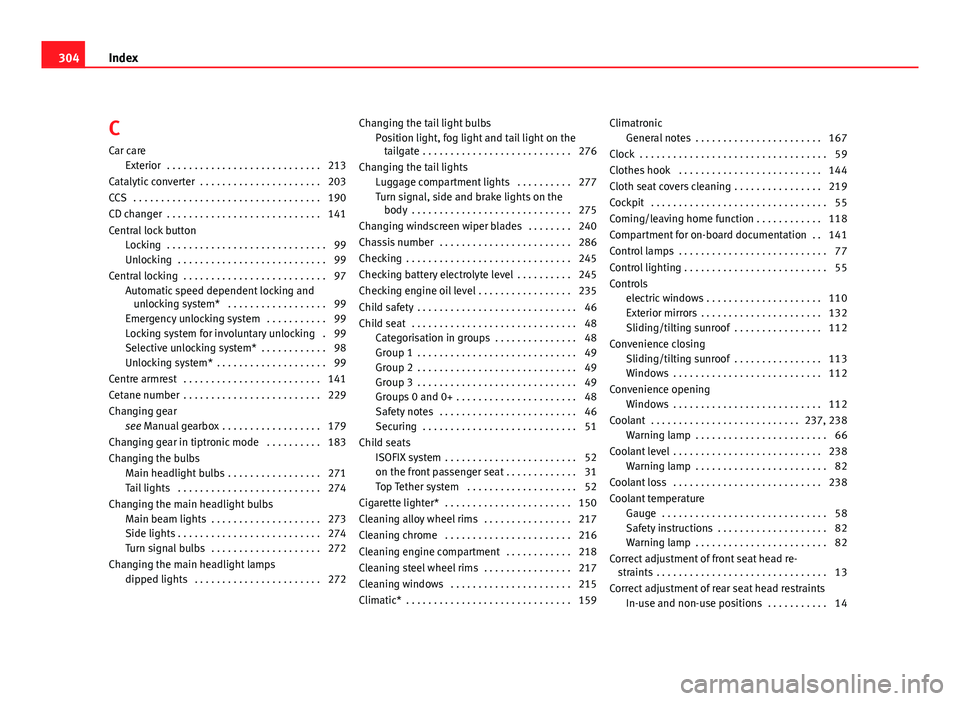

Index

C
Car care Exterior . . . . . . . . . . . . . . . . . . . . . . . . . . . . 213
Catalytic converter . . . . . . . . . . . . . . . . . . . . . . 203
CCS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 190
CD changer . . . . . . . . . . . . . . . . . . . . . . . . . . . . 141
Central lock button Locking . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 99
Unlocking . . . . . . . . . . . . . . . . . . . . . . . . . . . 99
Central locking . . . . . . . . . . . . . . . . . . . . . . . . . . 97 Automatic speed dependent locking andunlocking system* . . . . . . . . . . . . . . . . . . 99
Emergency unlocking system . . . . . . . . . . . 99
Locking system for involuntary unlocking . 99
Selective unlocking system* . . . . . . . . . . . . 98
Unlocking system* . . . . . . . . . . . . . . . . . . . . 99
Centre armrest . . . . . . . . . . . . . . . . . . . . . . . . . 141
Cetane number . . . . . . . . . . . . . . . . . . . . . . . . . 229
Changing gear see Manual gearbox . . . . . . . . . . . . . . . . . . 179
Changing gear in tiptronic mode . . . . . . . . . . 183
Changing the bulbs Main headlight bulbs . . . . . . . . . . . . . . . . . 271
Tail lights . . . . . . . . . . . . . . . . . . . . . . . . . . 274
Changing the main headlight bulbs Main beam lights . . . . . . . . . . . . . . . . . . . . 273
Side lights . . . . . . . . . . . . . . . . . . . . . . . . . . 274
Turn signal bulbs . . . . . . . . . . . . . . . . . . . . 272
Changing the main headlight lamps dipped lights . . . . . . . . . . . . . . . . . . . . . . . 272 Changing the tail light bulbs
Position light, fog light and tail light on thetailgate . . . . . . . . . . . . . . . . . . . . . . . . . . . 276
Changing the tail lights Luggage compartment lights . . . . . . . . . . 277
Turn signal, side and brake lights on thebody . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 275
Changing windscreen wiper blades . . . . . . . . 240
Chassis number . . . . . . . . . . . . . . . . . . . . . . . . 286
Checking . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 245
Checking battery electrolyte level . . . . . . . . . . 245
Checking engine oil level . . . . . . . . . . . . . . . . . 235
Child safety . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 46
Child seat . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 48 Categorisation in groups . . . . . . . . . . . . . . . 48
Group 1 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 49
Group 2 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 49
Group 3 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 49
Groups 0 and 0+ . . . . . . . . . . . . . . . . . . . . . . 48
Safety notes . . . . . . . . . . . . . . . . . . . . . . . . . 46
Securing . . . . . . . . . . . . . . . . . . . . . . . . . . . . 51
Child seats ISOFIX system . . . . . . . . . . . . . . . . . . . . . . . . 52
on the front passenger seat . . . . . . . . . . . . . 31
Top Tether system . . . . . . . . . . . . . . . . . . . . 52
Cigarette lighter* . . . . . . . . . . . . . . . . . . . . . . . 150
Cleaning alloy wheel rims . . . . . . . . . . . . . . . . 217
Cleaning chrome . . . . . . . . . . . . . . . . . . . . . . . 216
Cleaning engine compartment . . . . . . . . . . . . 218
Cleaning steel wheel rims . . . . . . . . . . . . . . . . 217
Cleaning windows . . . . . . . . . . . . . . . . . . . . . . 215
Climatic* . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 159 Climatronic
General notes . . . . . . . . . . . . . . . . . . . . . . . 167
Clock . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 59
Clothes hook . . . . . . . . . . . . . . . . . . . . . . . . . . 144
Cloth seat covers cleaning . . . . . . . . . . . . . . . . 219
Cockpit . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 55
Coming/leaving home function . . . . . . . . . . . . 118
Compartment for on-board documentation . . 141
Control lamps . . . . . . . . . . . . . . . . . . . . . . . . . . . 77
Control lighting . . . . . . . . . . . . . . . . . . . . . . . . . . 55
Controls electric windows . . . . . . . . . . . . . . . . . . . . . 110
Exterior mirrors . . . . . . . . . . . . . . . . . . . . . . 132
Sliding/tilting sunroof . . . . . . . . . . . . . . . . 112
Convenience closing Sliding/tilting sunroof . . . . . . . . . . . . . . . . 113
Windows . . . . . . . . . . . . . . . . . . . . . . . . . . . 112
Convenience opening Windows . . . . . . . . . . . . . . . . . . . . . . . . . . . 112
Coolant . . . . . . . . . . . . . . . . . . . . . . . . . . . 237, 238 Warning lamp . . . . . . . . . . . . . . . . . . . . . . . . 66
Coolant level . . . . . . . . . . . . . . . . . . . . . . . . . . . 238 Warning lamp . . . . . . . . . . . . . . . . . . . . . . . . 82
Coolant loss . . . . . . . . . . . . . . . . . . . . . . . . . . . 238
Coolant temperature Gauge . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 58
Safety instructions . . . . . . . . . . . . . . . . . . . . 82
Warning lamp . . . . . . . . . . . . . . . . . . . . . . . . 82
Correct adjustment of front seat head re- straints . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13
Correct adjustment of rear seat head restraints In-use and non-use positions . . . . . . . . . . . 14
304 Index

Correct sitting positionFront passenger . . . . . . . . . . . . . . . . . . . . . . 12
Incorrect sitting position . . . . . . . . . . . . . . . 15
Cruise control warning lamp . . . . . . . . . . . . . . . . . . . . . . . . 87
Cruise control system . . . . . . . . . . . . . . . . . . . . 190
Cruise control* Complete system deactivation . . . . . . . . . 192
Cruise speed . . . . . . . . . . . . . . . . . . . . . . . . . . . 190 warning lamp . . . . . . . . . . . . . . . . . . . . . . . . 87
Curtain airbags . . . . . . . . . . . . . . . . . . . . . . . . . . 41 Description . . . . . . . . . . . . . . . . . . . . . . . . . . 41
Operation . . . . . . . . . . . . . . . . . . . . . . . . . . . 42
Safety notes . . . . . . . . . . . . . . . . . . . . . . . . . 42
D Danger of fitting a child seat on the front pas- senger seat . . . . . . . . . . . . . . . . . . . . . . . . . . . 31
Dash panel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 55
Dash panel cleaning . . . . . . . . . . . . . . . . . . . . 218
Daytime lights . . . . . . . . . . . . . . . . . . . . . . . . . 117 Activating . . . . . . . . . . . . . . . . . . . . . . . . . . 117
Deactivating . . . . . . . . . . . . . . . . . . . . . . . . 117
Deactivating front passenger airbag Safety notes . . . . . . . . . . . . . . . . . . . . . . . . . 45
Deactivating the airbag Front passenger airbag . . . . . . . . . . . . . . . . 44
Diesel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 229
Diesel engine Winter driving . . . . . . . . . . . . . . . . . . . . . . . 230
Diesel engine particulate filter . . . . . . . . . . . . 204 Differential lock . . . . . . . . . . . . . . . . . . . . . . . . 197
Differential lock fault (EDL)
Warning lamp . . . . . . . . . . . . . . . . . . . . . . . . 89
Digital clock . . . . . . . . . . . . . . . . . . . . . . . . . . . . 59
Dipped beam headlights . . . . . . . . . . . . . . . . . 115
Display (without warning or information texts) 61
Disposal Airbags . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 32
Seat belt tensioners . . . . . . . . . . . . . . . . . . . 29
Door lock cylinders . . . . . . . . . . . . . . . . . . . . . . 216
Door release lever . . . . . . . . . . . . . . . . . . . . . . . 55
Doors Childproof locks . . . . . . . . . . . . . . . . . . . . . 102
warning lamp . . . . . . . . . . . . . . . . . . . . . . . . 88
Drawer . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 142
Driver see Correct sitting position . . . . . . . 10, 11, 12
Driveshaft differential XDS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 196
Drive wheels traction control system . . . . . . . 195
Driving Driving abroad . . . . . . . . . . . . . . . . . . . . . . 207
Economically / Environmentally friendly . 204
With a trailer . . . . . . . . . . . . . . . . . . . . . . . . 209
Driving abroad . . . . . . . . . . . . . . . . . . . . . . . . . 207 Headlights . . . . . . . . . . . . . . . . . . . . . . . . . 207
Driving programmes . . . . . . . . . . . . . . . . . . . . 180
Driving safety . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8
Driving with an automatic gearbox / DSG auto- matic gearbox* . . . . . . . . . . . . . . . . . . . . . . . 181
Duplicate keys . . . . . . . . . . . . . . . . . . . . . . . . . 103
Dust filter . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 167 Dynamic cornering lights
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 120
Dynamic headlight range control . . . . . . . . . . 119
E
Economical driving . . . . . . . . . . . . . . . . . . . . . . 204
EDL . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 197 Warning lamp . . . . . . . . . . . . . . . . . . . . . . . . 84
Electrical sockets . . . . . . . . . . . . . . . . . . . . . . . 150
Electric power steering Warning lamp . . . . . . . . . . . . . . . . . . . . . . . . 88
Electronic differential lock . . . . . . . . . . . . . . . . 197 Warning lamp . . . . . . . . . . . . . . . . . . . . . . . . 84
Electronic immobiliser . . . . . . . . . . . . . . . . 90, 172
Electronic Stability Control . . . . . . . . . . . . . . . 196 Description . . . . . . . . . . . . . . . . . . . . . . . . . 170
Warning lamp . . . . . . . . . . . . . . . . . . . . . . . . 89
Emergency braking warning . . . . . . . . . . 121, 194
Emergency manual locking . . . . . . . . . . . . . . . 101
Emergency opening Doors . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 106
Emission control system Warning lamp . . . . . . . . . . . . . . . . . . . . . . . . 88
Engine Running in . . . . . . . . . . . . . . . . . . . . . . . . . 202
Engine compartment Working in the engine compartment . . . . 230
Engine coolant . . . . . . . . . . . . . . . . . . . . . . . . . 237
Engine fault Warning lamp . . . . . . . . . . . . . . . . . . . . . . . . 83
305
Index

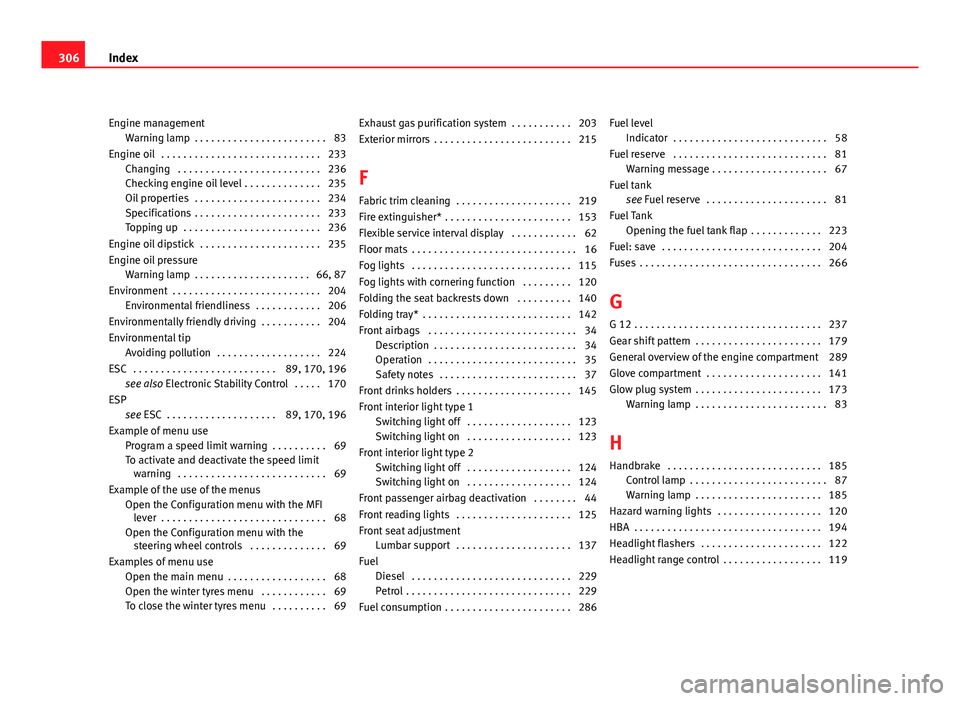

Engine managementWarning lamp . . . . . . . . . . . . . . . . . . . . . . . . 83
Engine oil . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 233 Changing . . . . . . . . . . . . . . . . . . . . . . . . . . 236
Checking engine oil level . . . . . . . . . . . . . . 235
Oil properties . . . . . . . . . . . . . . . . . . . . . . . 234
Specifications . . . . . . . . . . . . . . . . . . . . . . . 233
Topping up . . . . . . . . . . . . . . . . . . . . . . . . . 236
Engine oil dipstick . . . . . . . . . . . . . . . . . . . . . . 235
Engine oil pressure Warning lamp . . . . . . . . . . . . . . . . . . . . . 66, 87
Environment . . . . . . . . . . . . . . . . . . . . . . . . . . . 204 Environmental friendliness . . . . . . . . . . . . 206
Environmentally friendly driving . . . . . . . . . . . 204
Environmental tip Avoiding pollution . . . . . . . . . . . . . . . . . . . 224
ESC . . . . . . . . . . . . . . . . . . . . . . . . . . 89, 170, 196 see also Electronic Stability Control . . . . . 170
ESP see ESC . . . . . . . . . . . . . . . . . . . . 89, 170, 196
Example of menu use Program a speed limit warning . . . . . . . . . . 69
To activate and deactivate the speed limitwarning . . . . . . . . . . . . . . . . . . . . . . . . . . . 69
Example of the use of the menus Open the Configuration menu with the MFIlever . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 68
Open the Configuration menu with the steering wheel controls . . . . . . . . . . . . . . 69
Examples of menu use Open the main menu . . . . . . . . . . . . . . . . . . 68
Open the winter tyres menu . . . . . . . . . . . . 69
To close the winter tyres menu . . . . . . . . . . 69 Exhaust gas purification system . . . . . . . . . . . 203
Exterior mirrors . . . . . . . . . . . . . . . . . . . . . . . . . 215
F
Fabric trim cleaning . . . . . . . . . . . . . . . . . . . . . 219
Fire extinguisher* . . . . . . . . . . . . . . . . . . . . . . . 153
Flexible service interval display . . . . . . . . . . . . 62
Floor mats . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16
Fog lights . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 115
Fog lights with cornering function . . . . . . . . . 120
Folding the seat backrests down . . . . . . . . . . 140
Folding tray* . . . . . . . . . . . . . . . . . . . . . . . . . . . 142
Front airbags . . . . . . . . . . . . . . . . . . . . . . . . . . . 34 Description . . . . . . . . . . . . . . . . . . . . . . . . . . 34
Operation . . . . . . . . . . . . . . . . . . . . . . . . . . . 35
Safety notes . . . . . . . . . . . . . . . . . . . . . . . . . 37
Front drinks holders . . . . . . . . . . . . . . . . . . . . . 145
Front interior light type 1 Switching light off . . . . . . . . . . . . . . . . . . . 123
Switching light on . . . . . . . . . . . . . . . . . . . 123
Front interior light type 2 Switching light off . . . . . . . . . . . . . . . . . . . 124
Switching light on . . . . . . . . . . . . . . . . . . . 124
Front passenger airbag deactivation . . . . . . . . 44
Front reading lights . . . . . . . . . . . . . . . . . . . . . 125
Front seat adjustment Lumbar support . . . . . . . . . . . . . . . . . . . . . 137
Fuel Diesel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 229
Petrol . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 229
Fuel consumption . . . . . . . . . . . . . . . . . . . . . . . 286 Fuel level
Indicator . . . . . . . . . . . . . . . . . . . . . . . . . . . . 58
Fuel reserve . . . . . . . . . . . . . . . . . . . . . . . . . . . . 81 Warning message . . . . . . . . . . . . . . . . . . . . . 67
Fuel tank see Fuel reserve . . . . . . . . . . . . . . . . . . . . . . 81
Fuel Tank Opening the fuel tank flap . . . . . . . . . . . . . 223
Fuel: save . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 204
Fuses . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 266
G
G 12 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 237
Gear shift pattern . . . . . . . . . . . . . . . . . . . . . . . 179
General overview of the engine compartment 289
Glove compartment . . . . . . . . . . . . . . . . . . . . . 141
Glow plug system . . . . . . . . . . . . . . . . . . . . . . . 173 Warning lamp . . . . . . . . . . . . . . . . . . . . . . . . 83
H
Handbrake . . . . . . . . . . . . . . . . . . . . . . . . . . . . 185 Control lamp . . . . . . . . . . . . . . . . . . . . . . . . . 87
Warning lamp . . . . . . . . . . . . . . . . . . . . . . . 185
Hazard warning lights . . . . . . . . . . . . . . . . . . . 120
HBA . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 194
Headlight flashers . . . . . . . . . . . . . . . . . . . . . . 122
Headlight range control . . . . . . . . . . . . . . . . . . 119
306 Index

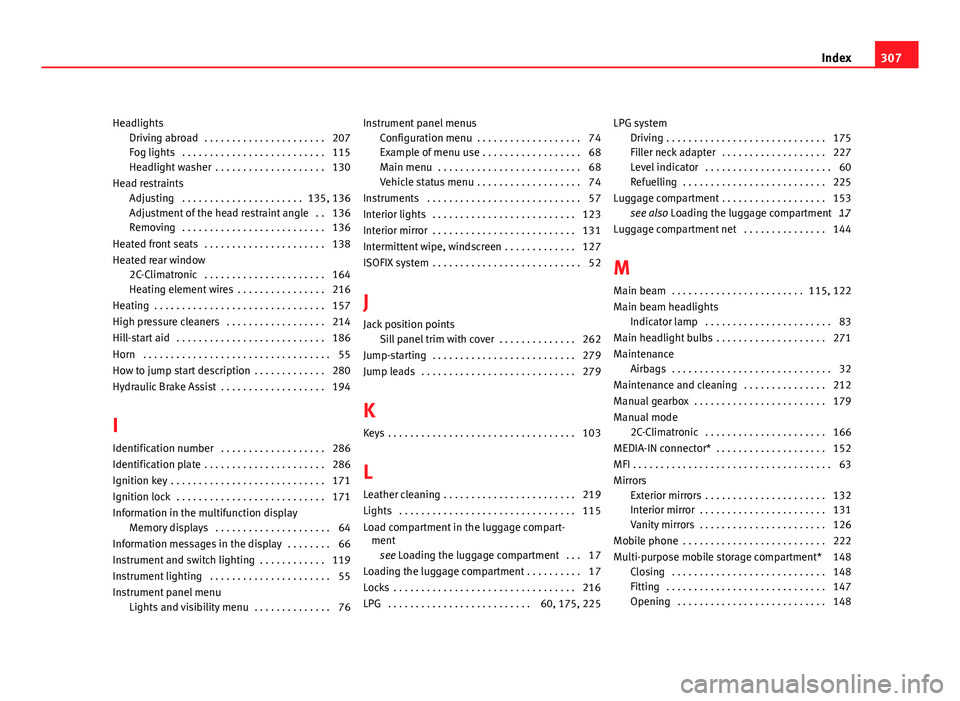

HeadlightsDriving abroad . . . . . . . . . . . . . . . . . . . . . . 207
Fog lights . . . . . . . . . . . . . . . . . . . . . . . . . . 115
Headlight washer . . . . . . . . . . . . . . . . . . . . 130
Head restraints Adjusting . . . . . . . . . . . . . . . . . . . . . . 135, 136
Adjustment of the head restraint angle . . 136
Removing . . . . . . . . . . . . . . . . . . . . . . . . . . 136
Heated front seats . . . . . . . . . . . . . . . . . . . . . . 138
Heated rear window 2C-Climatronic . . . . . . . . . . . . . . . . . . . . . . 164
Heating element wires . . . . . . . . . . . . . . . . 216
Heating . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 157
High pressure cleaners . . . . . . . . . . . . . . . . . . 214
Hill-start aid . . . . . . . . . . . . . . . . . . . . . . . . . . . 186
Horn . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 55
How to jump start description . . . . . . . . . . . . . 280
Hydraulic Brake Assist . . . . . . . . . . . . . . . . . . . 194
I
Identification number . . . . . . . . . . . . . . . . . . . 286
Identification plate . . . . . . . . . . . . . . . . . . . . . . 286
Ignition key . . . . . . . . . . . . . . . . . . . . . . . . . . . . 171
Ignition lock . . . . . . . . . . . . . . . . . . . . . . . . . . . 171
Information in the multifunction display Memory displays . . . . . . . . . . . . . . . . . . . . . 64
Information messages in the display . . . . . . . . 66
Instrument and switch lighting . . . . . . . . . . . . 119
Instrument lighting . . . . . . . . . . . . . . . . . . . . . . 55
Instrument panel menu Lights and visibility menu . . . . . . . . . . . . . . 76 Instrument panel menus
Configuration menu . . . . . . . . . . . . . . . . . . . 74
Example of menu use . . . . . . . . . . . . . . . . . . 68
Main menu . . . . . . . . . . . . . . . . . . . . . . . . . . 68
Vehicle status menu . . . . . . . . . . . . . . . . . . . 74
Instruments . . . . . . . . . . . . . . . . . . . . . . . . . . . . 57
Interior lights . . . . . . . . . . . . . . . . . . . . . . . . . . 123
Interior mirror . . . . . . . . . . . . . . . . . . . . . . . . . . 131
Intermittent wipe, windscreen . . . . . . . . . . . . . 127
ISOFIX system . . . . . . . . . . . . . . . . . . . . . . . . . . . 52
J
Jack position points Sill panel trim with cover . . . . . . . . . . . . . . 262
Jump-starting . . . . . . . . . . . . . . . . . . . . . . . . . . 279
Jump leads . . . . . . . . . . . . . . . . . . . . . . . . . . . . 279
K
Keys . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 103
L
Leather cleaning . . . . . . . . . . . . . . . . . . . . . . . . 219
Lights . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 115
Load compartment in the luggage compart- ment
see Loading the luggage compartment . . . 17
Loading the luggage compartment . . . . . . . . . . 17
Locks . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 216
LPG . . . . . . . . . . . . . . . . . . . . . . . . . . 60, 175, 225 LPG system
Driving . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 175
Filler neck adapter . . . . . . . . . . . . . . . . . . . 227
Level indicator . . . . . . . . . . . . . . . . . . . . . . . 60
Refuelling . . . . . . . . . . . . . . . . . . . . . . . . . . 225
Luggage compartment . . . . . . . . . . . . . . . . . . . 153 see also Loading the luggage compartment . .17
Luggage compartment net . . . . . . . . . . . . . . . 144
M
Main beam . . . . . . . . . . . . . . . . . . . . . . . . 115, 122
Main beam headlights Indicator lamp . . . . . . . . . . . . . . . . . . . . . . . 83
Main headlight bulbs . . . . . . . . . . . . . . . . . . . . 271
Maintenance Airbags . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 32
Maintenance and cleaning . . . . . . . . . . . . . . . 212
Manual gearbox . . . . . . . . . . . . . . . . . . . . . . . . 179
Manual mode 2C-Climatronic . . . . . . . . . . . . . . . . . . . . . . 166
MEDIA-IN connector* . . . . . . . . . . . . . . . . . . . . 152
MFI . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 63
Mirrors Exterior mirrors . . . . . . . . . . . . . . . . . . . . . . 132
Interior mirror . . . . . . . . . . . . . . . . . . . . . . . 131
Vanity mirrors . . . . . . . . . . . . . . . . . . . . . . . 126
Mobile phone . . . . . . . . . . . . . . . . . . . . . . . . . . 222
Multi-purpose mobile storage compartment* 148 Closing . . . . . . . . . . . . . . . . . . . . . . . . . . . . 148
Fitting . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 147
Opening . . . . . . . . . . . . . . . . . . . . . . . . . . . 148

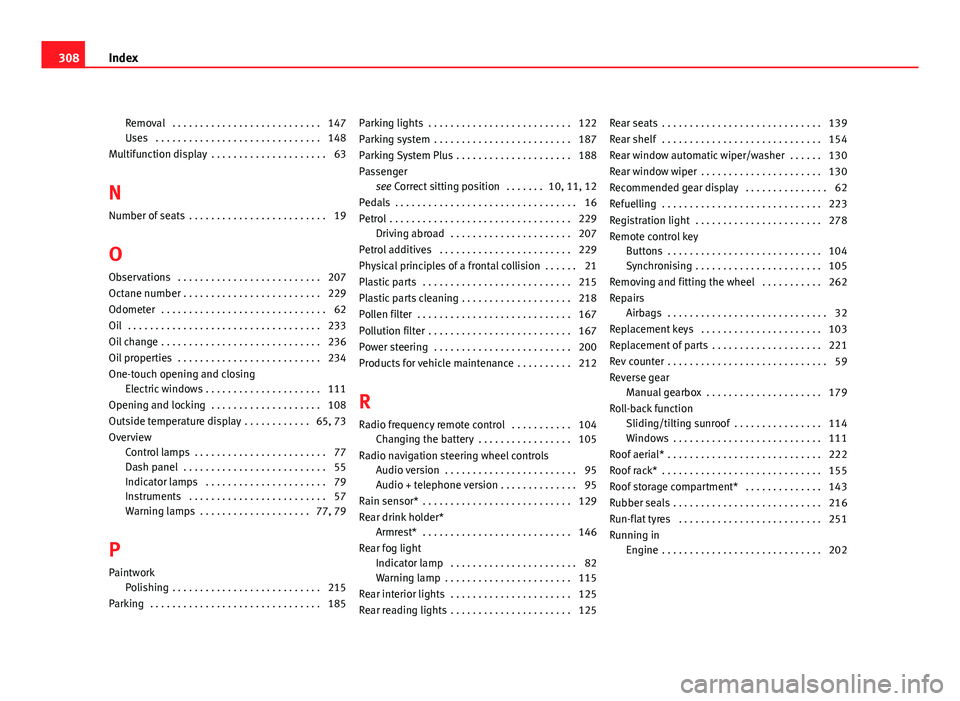

307
Index

Removal . . . . . . . . . . . . . . . . . . . . . . . . . . . 147
Uses . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 148
Multifunction display . . . . . . . . . . . . . . . . . . . . . 63
N
Number of seats . . . . . . . . . . . . . . . . . . . . . . . . . 19
O
Observations . . . . . . . . . . . . . . . . . . . . . . . . . . 207
Octane number . . . . . . . . . . . . . . . . . . . . . . . . . 229
Odometer . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 62
Oil . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 233
Oil change . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 236
Oil properties . . . . . . . . . . . . . . . . . . . . . . . . . . 234
One-touch opening and closing Electric windows . . . . . . . . . . . . . . . . . . . . . 111
Opening and locking . . . . . . . . . . . . . . . . . . . . 108
Outside temperature display . . . . . . . . . . . . 65, 73
Overview Control lamps . . . . . . . . . . . . . . . . . . . . . . . . 77
Dash panel . . . . . . . . . . . . . . . . . . . . . . . . . . 55
Indicator lamps . . . . . . . . . . . . . . . . . . . . . . 79
Instruments . . . . . . . . . . . . . . . . . . . . . . . . . 57
Warning lamps . . . . . . . . . . . . . . . . . . . . 77, 79
P Paintwork Polishing . . . . . . . . . . . . . . . . . . . . . . . . . . . 215
Parking . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 185 Parking lights . . . . . . . . . . . . . . . . . . . . . . . . . . 122
Parking system . . . . . . . . . . . . . . . . . . . . . . . . . 187
Parking System Plus . . . . . . . . . . . . . . . . . . . . . 188
Passenger
see Correct sitting position . . . . . . . 10, 11, 12
Pedals . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16
Petrol . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 229 Driving abroad . . . . . . . . . . . . . . . . . . . . . . 207
Petrol additives . . . . . . . . . . . . . . . . . . . . . . . . 229
Physical principles of a frontal collision . . . . . . 21
Plastic parts . . . . . . . . . . . . . . . . . . . . . . . . . . . 215
Plastic parts cleaning . . . . . . . . . . . . . . . . . . . . 218
Pollen filter . . . . . . . . . . . . . . . . . . . . . . . . . . . . 167
Pollution filter . . . . . . . . . . . . . . . . . . . . . . . . . . 167
Power steering . . . . . . . . . . . . . . . . . . . . . . . . . 200
Products for vehicle maintenance . . . . . . . . . . 212
R Radio frequency remote control . . . . . . . . . . . 104 Changing the battery . . . . . . . . . . . . . . . . . 105
Radio navigation steering wheel controls Audio version . . . . . . . . . . . . . . . . . . . . . . . . 95
Audio + telephone version . . . . . . . . . . . . . . 95
Rain sensor* . . . . . . . . . . . . . . . . . . . . . . . . . . . 129
Rear drink holder* Armrest* . . . . . . . . . . . . . . . . . . . . . . . . . . . 146
Rear fog light Indicator lamp . . . . . . . . . . . . . . . . . . . . . . . 82
Warning lamp . . . . . . . . . . . . . . . . . . . . . . . 115
Rear interior lights . . . . . . . . . . . . . . . . . . . . . . 125
Rear reading lights . . . . . . . . . . . . . . . . . . . . . . 125 Rear seats . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 139
Rear shelf . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 154
Rear window automatic wiper/washer . . . . . . 130
Rear window wiper . . . . . . . . . . . . . . . . . . . . . . 130
Recommended gear display . . . . . . . . . . . . . . . 62
Refuelling . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 223
Registration light . . . . . . . . . . . . . . . . . . . . . . . 278
Remote control key
Buttons . . . . . . . . . . . . . . . . . . . . . . . . . . . . 104
Synchronising . . . . . . . . . . . . . . . . . . . . . . . 105
Removing and fitting the wheel . . . . . . . . . . . 262
Repairs Airbags . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 32
Replacement keys . . . . . . . . . . . . . . . . . . . . . . 103
Replacement of parts . . . . . . . . . . . . . . . . . . . . 221
Rev counter . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 59
Reverse gear Manual gearbox . . . . . . . . . . . . . . . . . . . . . 179
Roll-back function Sliding/tilting sunroof . . . . . . . . . . . . . . . . 114
Windows . . . . . . . . . . . . . . . . . . . . . . . . . . . 111
Roof aerial* . . . . . . . . . . . . . . . . . . . . . . . . . . . . 222
Roof rack* . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 155
Roof storage compartment* . . . . . . . . . . . . . . 143
Rubber seals . . . . . . . . . . . . . . . . . . . . . . . . . . . 216
Run-flat tyres . . . . . . . . . . . . . . . . . . . . . . . . . . 251
Running in Engine . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 202
308 Index
