Seat Arona 2018 Instrukcja Obsługi (in Polish)
Manufacturer: SEAT, Model Year: 2018, Model line: Arona, Model: Seat Arona 2018Pages: 344, PDF Size: 6.91 MB
Page 11 of 344
Podstawowe informacje

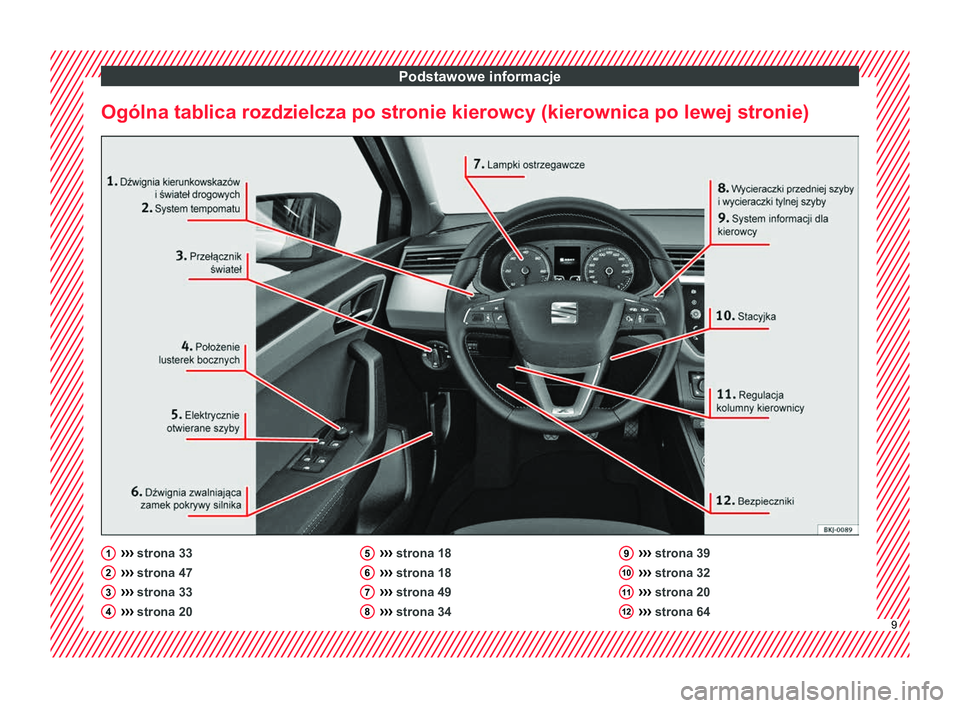

Ogólna tablica rozdzielcza po stronie kierowcy (kierownica po lewej stronie) ›››
strona 33
›› ›
strona 47
››› strona 33
››› strona 20
1 2
3
4 ›››
strona 18
›› ›
strona 18
››› strona 49
››› strona 34
5 6
7
8 ›››
strona 39
›› ›
strona 32
››› strona 20
››› strona 64 9
10
11
12
9
Page 12 of 344
Podstawowe informacje

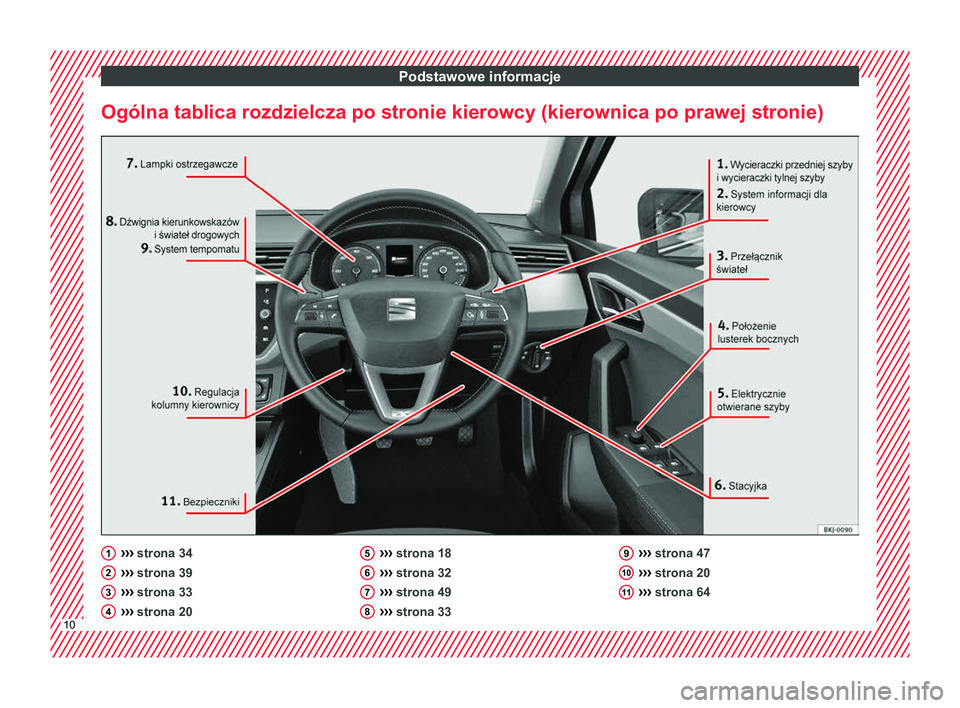

Ogólna tablica rozdzielcza po stronie kierowcy (kierownica po prawej stronie) ›››
strona 34
›› ›
strona 39
››› strona 33
››› strona 20
1 2
3
4 ›››
strona 18
›› ›
strona 32
››› strona 49
››› strona 33
5 6
7
8 ›››
strona 47
›› ›
strona 20
››› strona 64 9
10
11
10
Page 13 of 344
Podstawowe informacje

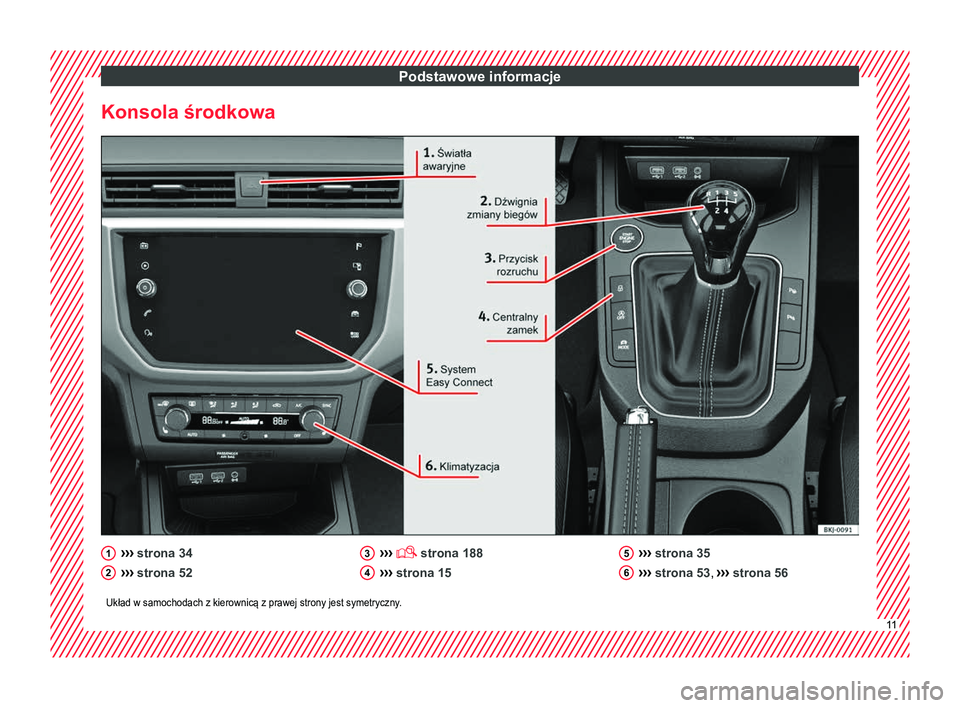

Konsola środkowa ›››
strona 34
›› ›
strona 52
1 2 ›››
strona 188
›› ›
strona 15
3 4 ›››
strona 35
›› ›
strona 53, ››› strona 56
5 6
Układ w samochodach z kierownicą z prawej strony jest symetryczny
. 11
Page 14 of 344
Podstawowe informacje

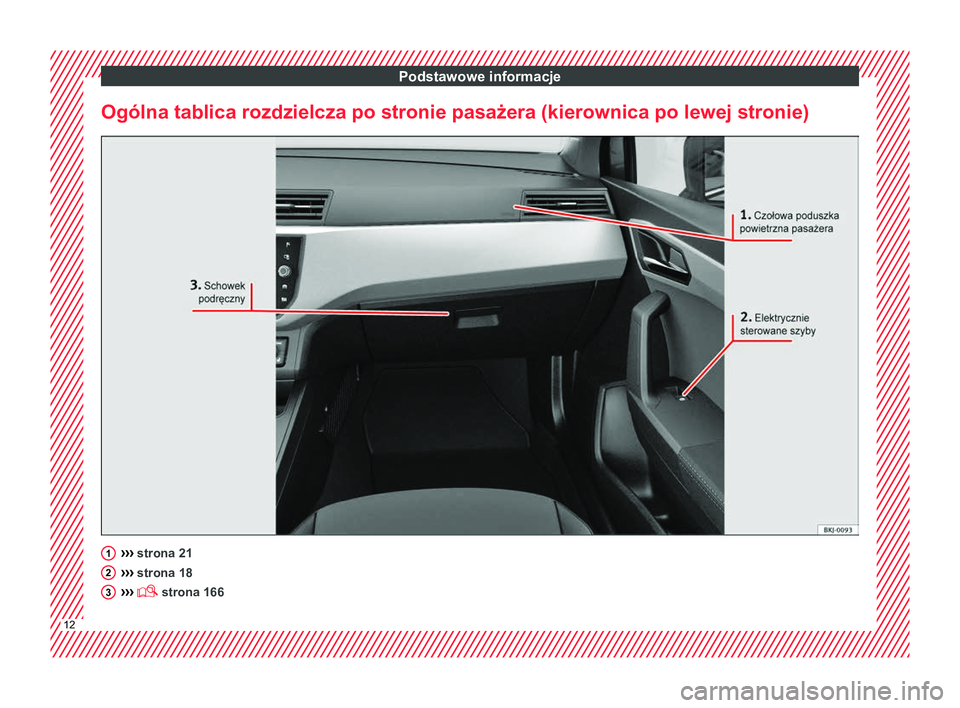

Ogólna tablica rozdzielcza po stronie pasażera (kierownica po lewej stronie) ›››
strona 21
›› ›
strona 18
››› strona 166 1
2
3
12
Page 15 of 344
Podstawowe informacje

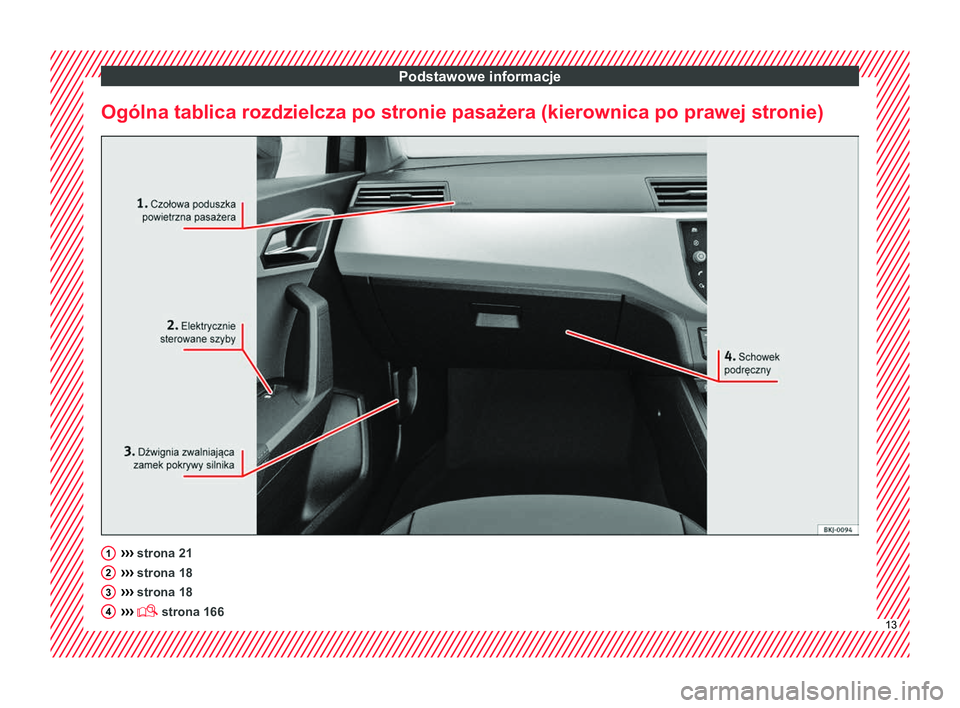

Ogólna tablica rozdzielcza po stronie pasażera (kierownica po prawej stronie) ›››
strona 21
›› ›
strona 18
››› strona 18
››› strona 166 1
2
3
4
13
Page 16 of 344
Podstawowe informacje

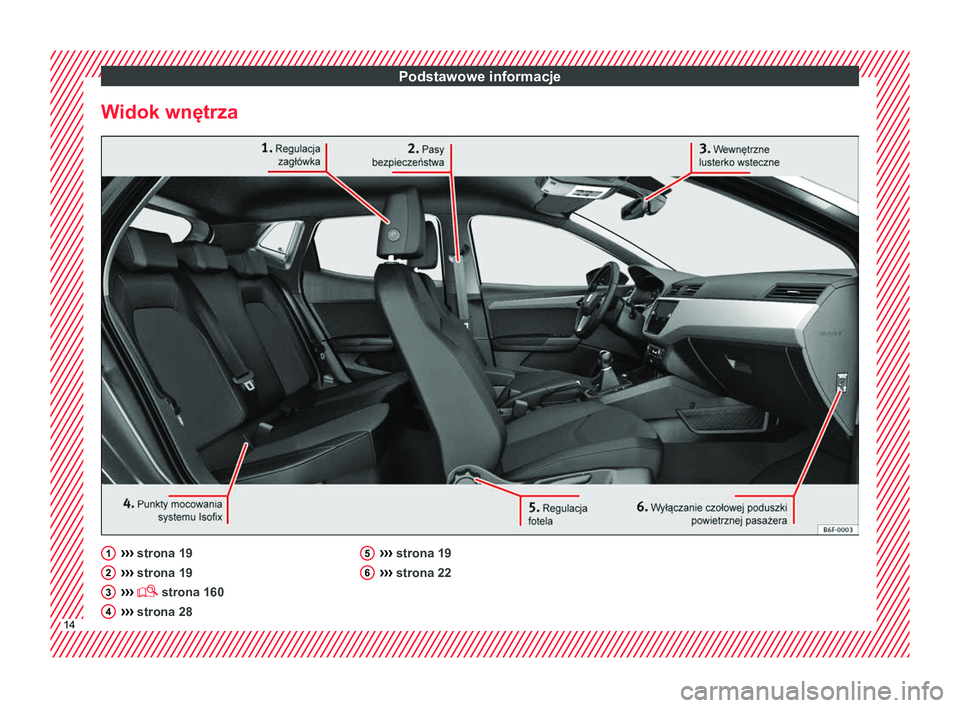

Widok wnętrza ›››
strona 19
›› ›
strona 19
››› strona 160
››› strona 28
1 2
3
4 ›››
strona 19
›› ›
strona 22 5
6
14
Page 17 of 344
Podstawowe informacje

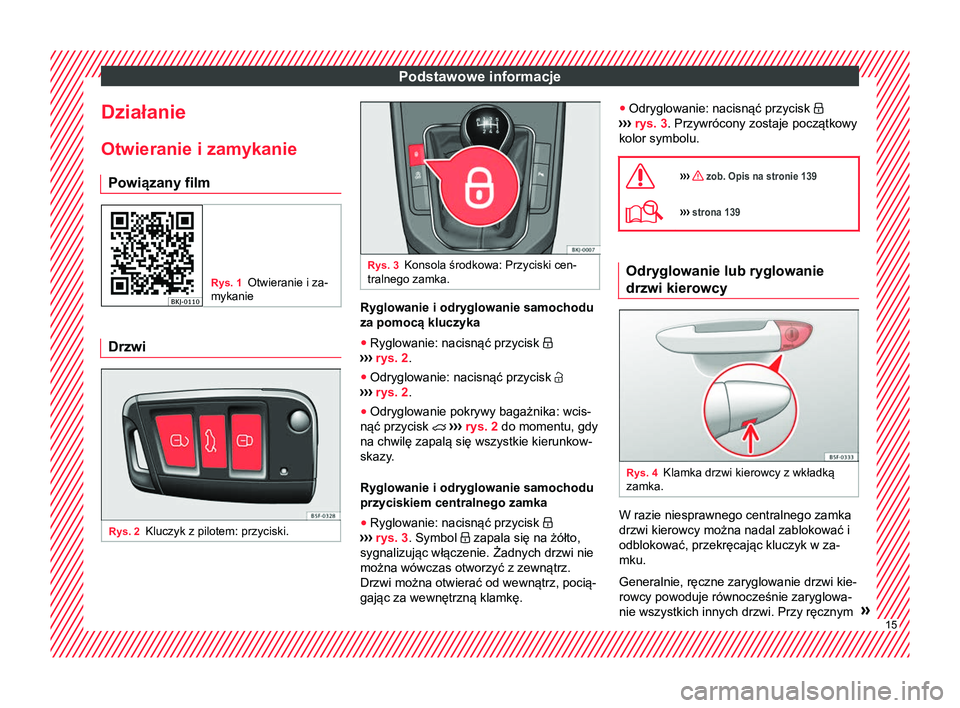

Działanie
Otwieranie i zamykanie Powiązany film Rys. 1
Otwieranie i za-
mykanie Drzwi
Rys. 2
Kluczyk z pilotem: przyciski. Rys. 3
Konsola środkowa: Przyciski cen-
tralnego zamka. Ryglowanie i odryglowanie samochodu
za pomocą kluczyka
● Ryglowanie: nacisnąć przycisk
›› ›
rys. 2 .
● Odryglowanie: nacisnąć przycisk
›››
rys. 2.
● Odryglowanie pokrywy bagażnika: wcis-
nąć przycisk ›››
rys. 2 do momentu, gdy
na chwilę zapalą się wszystkie kierunkow-
skazy.
Ryglowanie i odryglowanie samochodu
przyciskiem centralnego zamka
● Ryglowanie: nacisnąć przycisk
›››
rys. 3 . Symbol zapala się na żółto,
sygnalizując włączenie. Żadnych drzwi nie
można wówczas otworzyć z zewnątrz.
Drzwi można otwierać od wewnątrz, pocią-
gając za wewnętrzną klamkę. ●
Odryglowanie: nacisnąć przycisk
›››
rys. 3 . Przywrócony zostaje początkowy
kolor symbolu.
››› zob. Opis na stronie 139
››› strona 139 Odryglowanie lub ryglowanie
drzwi kierowcy
Rys. 4
Klamka drzwi kierowcy z wkładką
zamka. W razie niesprawnego centralnego zamka
drzwi kierowcy można nadal zablokować i
odblokować, przekręcając kluczyk w za-
mku.
Generalnie, ręczne zaryglowanie drzwi kie-
rowcy powoduje równocześnie zaryglowa-
nie wszystkich innych drzwi. Przy ręcznym
» 15
Page 18 of 344
Podstawowe informacje

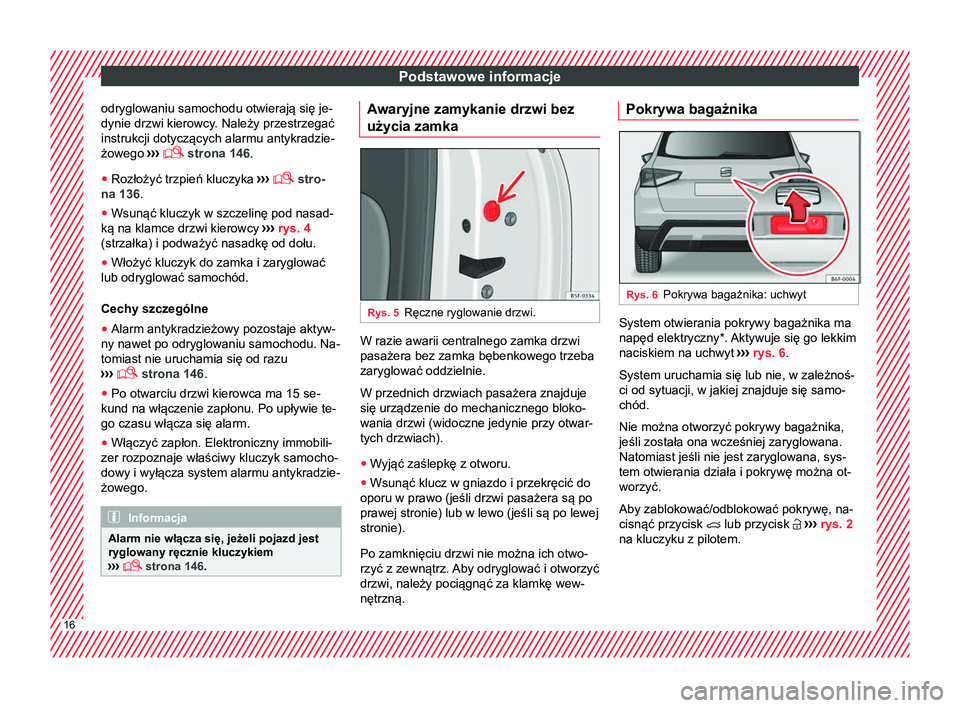

odryglowaniu samochodu otwierają się je-
dynie drzwi kierowcy. Należy przestrzegać
instrukcji dotyczących alarmu antykradzie-
żowego ››
› strona 146
.
● Rozłożyć trzpień kluczyka ›››
stro-
na 136.
● Wsunąć kluczyk w szczelinę pod nasad-
ką na klamce drzwi kierowcy ›››
rys. 4
(strzałka) i podważyć nasadkę od dołu.
● Włożyć kluczyk do zamka i zaryglować
lub odryglować samochód.
Cechy szczególne
● Alarm antykradzieżowy pozostaje aktyw-
ny nawet po odryglowaniu samochodu. Na-
tomiast nie uruchamia się od razu
›››
strona 146
.
● Po otwarciu drzwi kierowca ma 15 se-
kund na włączenie zapłonu. Po upływie te-
go czasu włącza się alarm.
● Włączyć zapłon. Elektroniczny immobili-
zer rozpoznaje właściwy kluczyk samocho-
dowy i wyłącza system alarmu antykradzie-
żowego. Informacja
Alarm nie włącza się, jeżeli pojazd jest
ryglowany ręcznie kluczykiem
›› ›
strona 146
. Awaryjne zamykanie drzwi bez
użycia zamka
Rys. 5
Ręczne ryglowanie drzwi. W razie awarii centralnego zamka drzwi
pasażera bez zamka bębenkowego trzeba
zaryglować oddzielnie.
W przednich drzwiach pasażera znajduje
się urządzenie do mechanicznego bloko-
wania drzwi (widoczne jedynie przy otwar-
tych drzwiach).
● Wyjąć zaślepkę z otworu.
● Wsunąć klucz w gniazdo i przekręcić do
oporu w prawo (jeśli drzwi pasażera są po
prawej stronie) lub w lewo (jeśli są po lewej
stronie).
Po zamknięciu drzwi nie można ich otwo-
rzyć z zewnątrz. Aby odryglować i otworzyć
drzwi, należy pociągnąć za klamkę wew-
nętrzną. Pokrywa bagażnika
Rys. 6
Pokrywa bagażnika: uchwyt System otwierania pokrywy bagażnika ma
napęd elektryczny*.
Aktywuje się go lekkim
naciskiem na uchwyt ›
›› rys. 6.
System uruchamia się lub nie, w zależnoś-
ci od sytuacji, w jakiej znajduje się samo-
chód.
Nie można otworzyć pokrywy bagażnika,
jeśli została ona wcześniej zaryglowana.
Natomiast jeśli nie jest zaryglowana, sys-
tem otwierania działa i pokrywę można ot-
worzyć.
Aby zablokować/odblokować pokrywę, na-
cisnąć przycisk lub przycisk ››› rys. 2
na kluczyku z pilotem. 16
Page 19 of 344
Podstawowe informacje

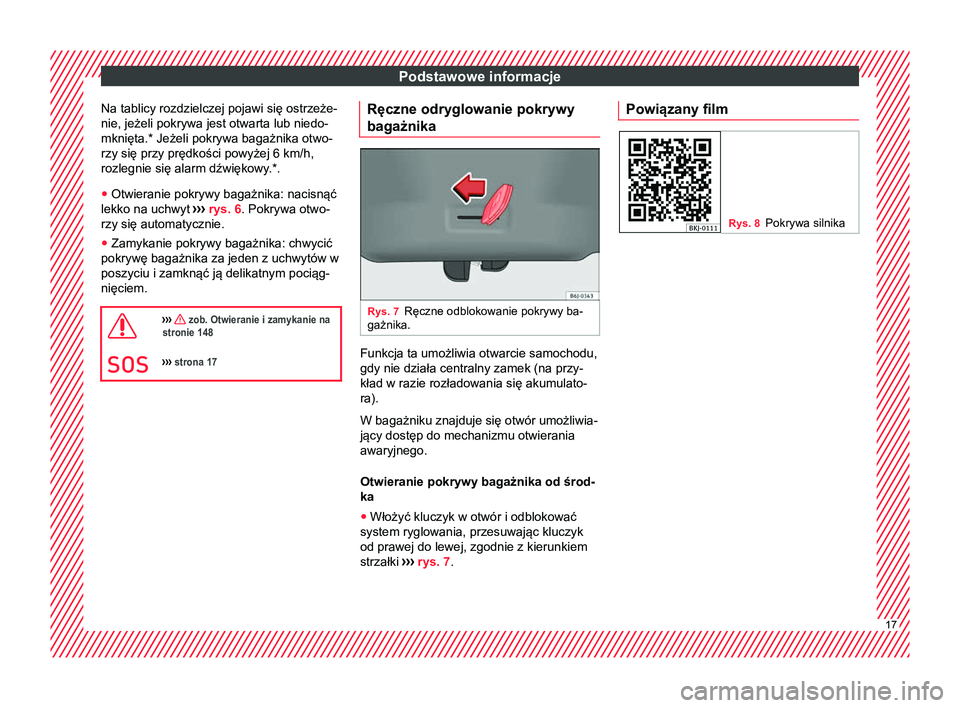

Na tablicy rozdzielczej pojawi się ostrzeże-
nie, jeżeli pokrywa jest otwarta lub niedo-
mknięta.* Jeżeli pokrywa bagażnika otwo-
rzy się przy prędkości powyżej 6 km/h, rozlegnie się alarm dźwiękowy .
*.
● Otwieranie pokrywy bagażnika: nacisnąć
lekko na uchwyt ›››
rys. 6 . Pokrywa otwo-
rzy się automatycznie.
● Zamykanie pokrywy bagażnika: chwycić
pokrywę bagażnika za jeden z uchwytów w
poszyciu i zamknąć ją delikatnym pociąg-
nięciem.
››› zob. Otwieranie i zamykanie na
stronie 148
››› strona 17 Ręczne odryglowanie pokrywy
bagażnika
Rys. 7
Ręczne odblokowanie pokrywy ba-
gażnika. Funkcja ta umożliwia otwarcie samochodu,
gdy nie działa centralny zamek (na przy-
kład w razie rozładowania się akumulato-
ra).
W bagażniku znajduje się otwór umożliwia-
jący dostęp do mechanizmu otwierania
awaryjnego.
Otwieranie pokrywy bagażnika od środ-
ka
●
Włożyć kluczyk w otwór i odblokować
system ryglowania, przesuwając kluczyk
od prawej do lewej, zgodnie z kierunkiem
strzałki ›››
rys. 7. Powiązany film
Rys. 8
Pokrywa silnika 17
Page 20 of 344
Podstawowe informacje

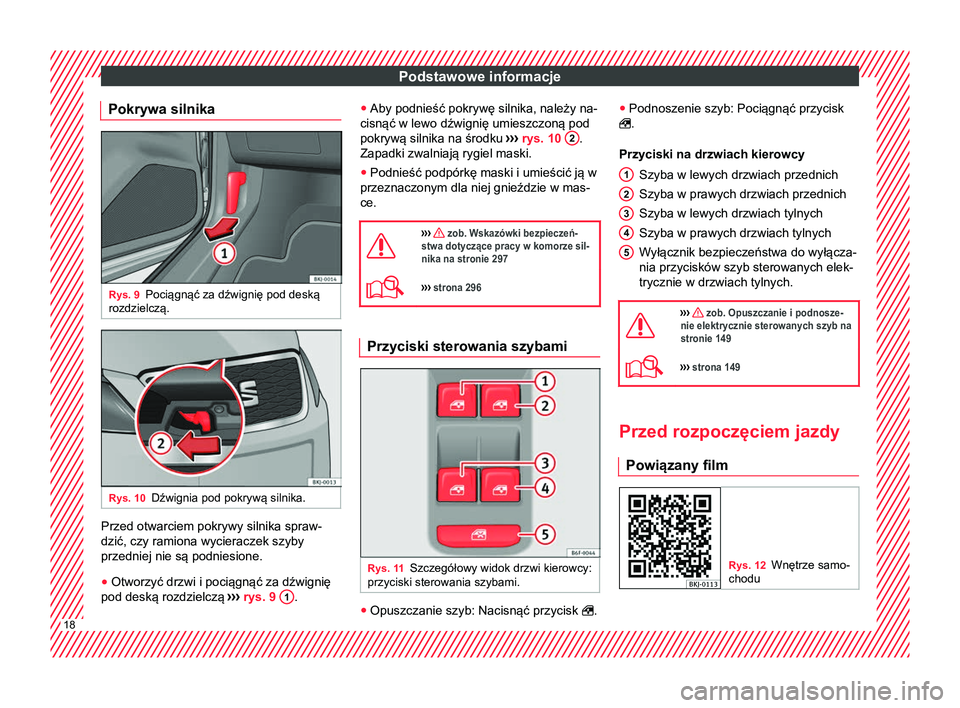

Pokrywa silnika Rys. 9
Pociągnąć za dźwignię pod deską
rozdzielczą. Rys. 10
Dźwignia pod pokrywą silnika. Przed otwarciem pokrywy silnika spraw-
dzić, czy ramiona wycieraczek szyby
przedniej nie są podniesione.
● Otworzyć drzwi i pociągnąć za dźwignię
pod deską rozdzielczą ›››
rys. 9 1 .●
Aby podnieść pokrywę silnika, należy na-
cisnąć w lewo dźwignię umieszczoną pod
pokrywą silnika na środku ›››
rys. 10 2 .
Zapadki zwalniają rygiel maski.
● Podnieść podpórkę maski i umieścić ją w
przeznaczonym dla niej gnieździe w mas-
ce.
››› zob. Wskazówki bezpieczeń-
stwa dotyczące pracy w komorze sil-
nika na stronie 297
››› strona 296 Przyciski sterowania szybami
Rys. 11
Szczegółowy widok drzwi kierowcy:
przyciski sterowania szybami. ●
Opuszczanie szyb: Nacisnąć przycisk
. ●
Podnoszenie szyb: Pociągnąć przycisk
.
Przyciski na drzwiach kierowcy
Szyba w lewych drzwiach przednich
Szyba w prawych drzwiach przednich
Szyba w lewych drzwiach tylnych
Szyba w prawych drzwiach tylnych
Wyłącznik bezpieczeństwa do wyłącza-
nia przycisków szyb sterowanych elek-
trycznie w drzwiach tylnych.
››› zob. Opuszczanie i podnosze-
nie elektrycznie sterowanych szyb na
stronie 149
››› strona 149 Przed rozpoczęciem jazdy
Powiązany film Rys. 12
Wnętrze samo-
chodu 1
2
3
4
5
18
