Temeller

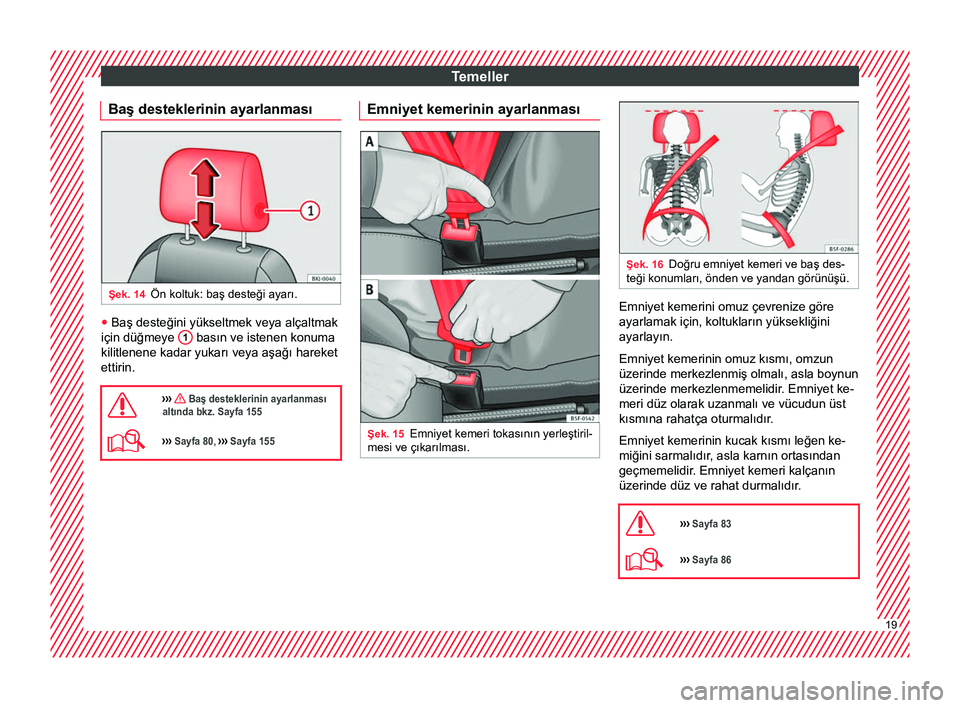

Baş desteklerinin ayarlanması Şek. 14
Ön koltuk: baş desteği ayarı. ●
Baş desteğini yükseltmek veya alçaltmak
için düğmeye 1 basın ve istenen konuma
kilitlenene kadar yukarı veya aşağı hareket
ettirin.
››› Baş desteklerinin ayarlanması
altında bkz. Sayfa 155
››› Sayfa 80, ››› Sayfa 155 Emniyet kemerinin ayarlanması
Şek. 15
Emniyet kemeri tokasının yerleştiril-
mesi ve çıkarılması. Şek. 16
Doğru emniyet kemeri ve baş des-
teği konumları, önden ve yandan görünüşü. Emniyet kemerini omuz çevrenize göre
ayarlamak için, koltukların yüksekliğini
ayarlayın.
Emniyet kemerinin omuz kısmı, omzun
üzerinde merkezlenmiş olmalı, asla boynun
üzerinde merkezlenmemelidir. Emniyet ke-
meri düz olarak uzanmalı ve vücudun üst
kısmına rahatça oturmalıdır
.
Emniyet kemerinin kucak kısmı leğen ke-
miğini sarmalıdır

, asla karnın ortasından
geçmemelidir. Emniyet kemeri kalçanın
üzerinde düz ve rahat durmalıdır.

››› Sayfa 83
››› Sayfa 86 19

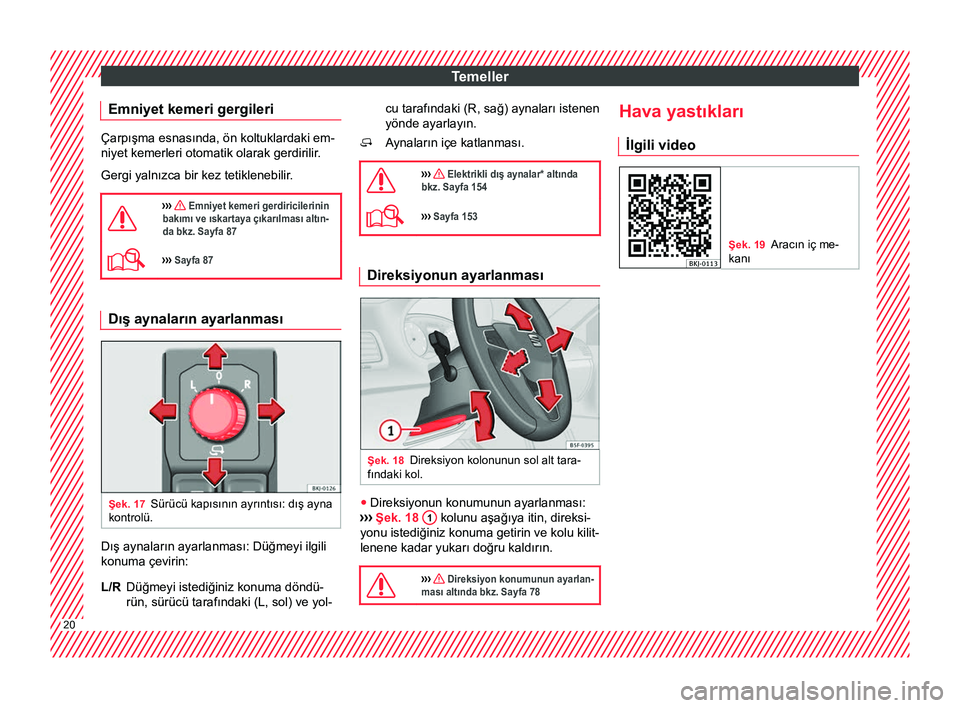

Temeller
Emniyet kemeri gergileri Çarpışma esnasında, ön koltuklardaki em-
niyet kemerleri otomatik olarak gerdirilir.
Gergi yalnızca bir kez tetiklenebilir.
››› Emniyet kemeri gerdiricilerinin
bakımı ve ıskartaya çıkarılması altın-
da bkz. Sayfa 87
››› Sayfa 87 Dış aynaların ayarlanması
Şek. 17
Sürücü kapısının ayrıntısı: dış ayna
kontrolü. Dış aynaların ayarlanması: Düğmeyi ilgili
konuma çevirin:
Düğmeyi istediğiniz konuma döndü-
rün, sürücü tarafındaki (L, sol) ve yol-
L/R cu tarafındaki (R, sağ) aynaları istenen
yönde ayarlayın.
Aynaların içe katlanması.

››› Elektrikli dış aynalar* altında
bkz. Sayfa 154
››› Sayfa 153 Direksiyonun ayarlanması
Şek. 18
Direksiyon kolonunun sol alt tara-
fındaki kol. ●
Direksiyonun konumunun ayarlanması:
›› ›

Şek. 18 1 kolunu aşağıya itin, direksi-
yonu istediğiniz konuma getirin ve kolu kilit-
lenene kadar yukarı doğru kaldırın.

››› Direksiyon konumunun ayarlan-
ması altında bkz. Sayfa 78 
Hava yastıkları
İlgili video Şek. 19
Aracın iç me-
kanı 20

Temeller

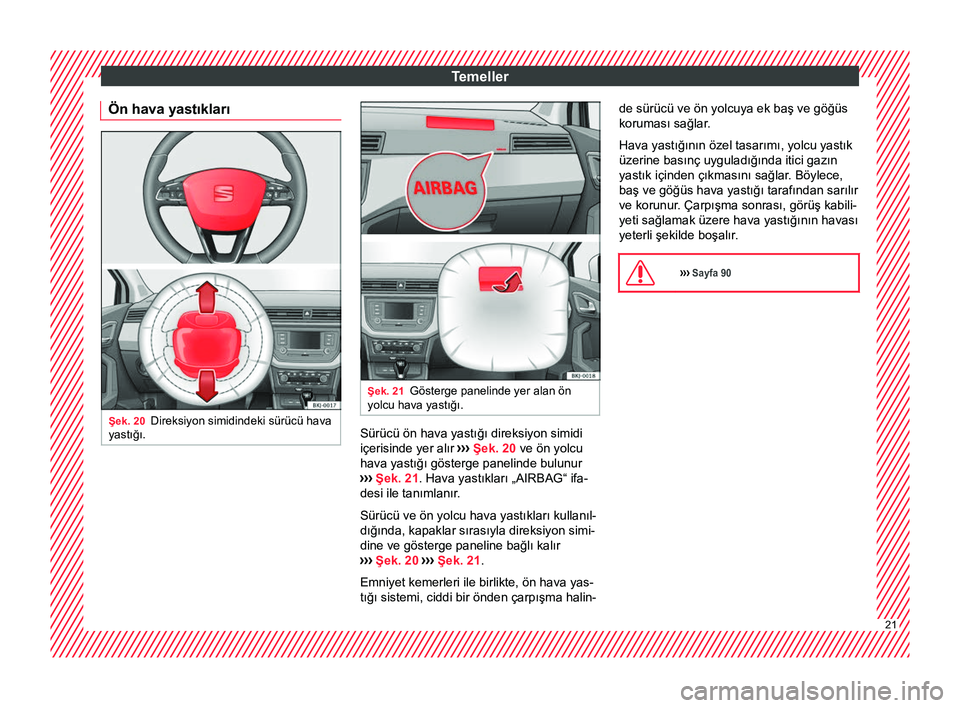

Ön hava yastıkları Şek. 20
Direksiyon simidindeki sürücü hava
yastığı. Şek. 21
Gösterge panelinde yer alan ön
yolcu hava yastığı. Sürücü ön hava yastığı direksiyon simidi
içerisinde yer alır
›››
Şek. 20 ve ön yolcu
hava yastığı gösterge panelinde bulunur
››› Şek. 21. Hava yastıkları „AIRBAG“ ifa-
desi ile tanımlanır.
Sürücü ve ön yolcu hava yastıkları kullanıl-
dığında, kapaklar sırasıyla direksiyon simi-
dine ve gösterge paneline bağlı kalır
››› Şek. 20 ››› Şek. 21 .
Emniyet kemerleri ile birlikte, ön hava yas-
tığı sistemi, ciddi bir önden çarpışma halin- de sürücü ve ön yolcuya ek baş ve göğüs
koruması sağlar.
Hava yastığının özel tasarımı, yolcu yastık
üzerine basınç uyguladığında itici gazın
yastık içinden çıkmasını sağlar. Böylece,
baş ve göğüs hava yastığı tarafından sarılır
ve korunur

. Çarpışma sonrası, görüş kabili-
yeti sağlamak üzere hava yastığının havası
yeterli şekilde boşalır.

››› Sayfa 90 21

Temeller
Ön yolcu ön hava yastığının devre
dışı bırakılması* Şek. 22
Ön yolcu hava ön yastığı anahtarı. Şek. 23
Gösterge panelinin orta tarafı: orta
konsolda devre dışı bırakılmış ön yolcu ha-
va yastığı için kontrol lambası. Ön yolcu ön hava yastığını devre dışı bı-
rakmak için:
● Kontağı kapatın.
● Ön yolcu tarafındaki kapıyı açın. ●
Anahtarı ön yolcu hava yastığını devre-
den çıkarmak için anahtar yuvasına yerleş-
tirin ›››
Şek. 22 . Anahtar kilidin yaklaşık
3/4'üne yani sonuna kadar yerleştirilmelidir.
● Ardından anahtarı yavaşça  konumuna
çevirin. Zorluk yaşıyorsanız, anahtarı sonu-
na kadar ilerleterek yerleştiğinden emin
olun.
● Ön yolcu kapısını kapatın.
● Kontak anahtarı açıkken 
 kontrol
lambası sürekli yanarken gösterge paneli-
nin ortasında      yazısı-
nın olup olmadığını kontrol edin ››› Şek. 23.

››› Ön yolcu hava yastığının devre-
den çıkarılması* altında bkz.
Sayfa 93
››› Sayfa 92 Yan hava yastıkları*
Şek. 24
Sürücü koltuğundaki yan hava yas-
tığı. Şek. 25
Aracın sol tarafında tamamen şişen
yan hava yastıkları gösterimi. Yan hava yastıkları sürücü koltuğunun ve
ön yolcu koltuğunun koltuk arkalıklarında
bulunur
›››

Şek. 24 . Yerleri koltuk arka-
lığının üst kısmındaki „AIRBAG“ (HAVA
YASTIĞI) yazısıyla belirtilmiştir. 22

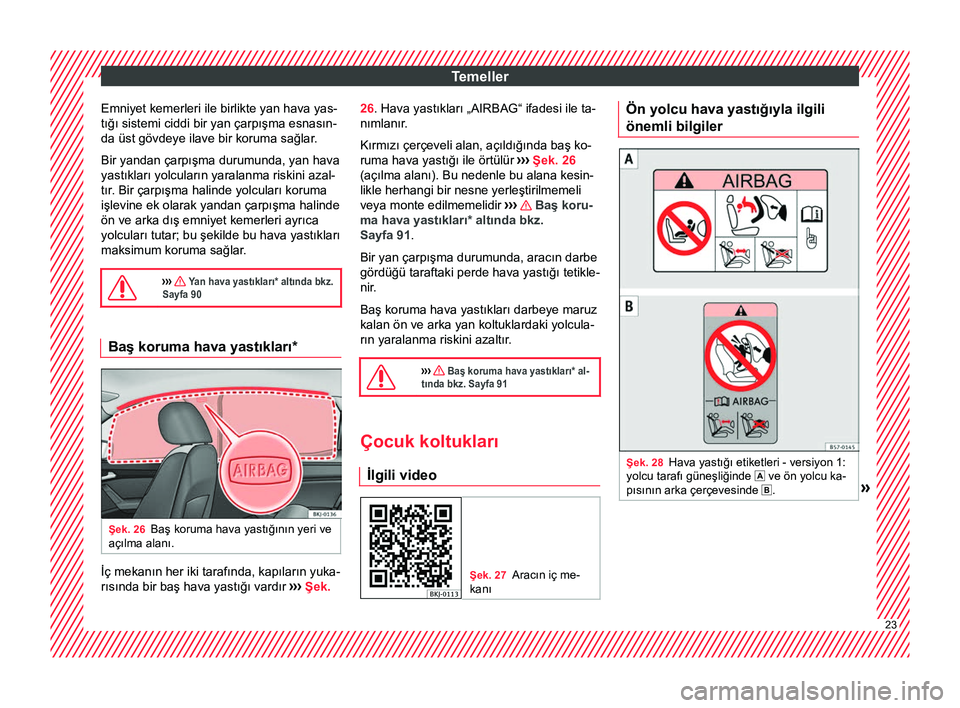

Temeller
Emniyet kemerleri ile birlikte yan hava yas-
tığı sistemi ciddi bir yan çarpışma esnasın-
da üst gövdeye ilave bir koruma sağlar. Bir yandan çarpışma durumunda, yan hava
yastıkları yolcuların yaralanma riskini azal-
tır . Bir çarpışma halinde yolcuları koruma
işlevine ek olarak yandan çarpışma halinde
ön ve arka dış emniyet kemerleri ayrıca
yolcuları tutar; bu şekilde bu hava yastıkları
maksimum koruma sağlar
.

››› Yan hava yastıkları* altında bkz.
Sayfa 90 Baş koruma hava yastıkları*
Şek. 26
Baş koruma hava yastığının yeri ve
açılma alanı. İç mekanın her iki tarafında, kapıların yuka-
rısında bir baş hava yastığı vardır
››
›

Şek. 26. Hava yastıkları „AIRBAG“ ifadesi ile ta-
nımlanır.
Kırmızı çerçeveli alan, açıldığında baş ko-
ruma hava yastığı ile örtülür ››

› Şek. 26
(açılma alanı). Bu nedenle bu alana kesin-
likle herhangi bir nesne yerleştirilmemeli
veya monte edilmemelidir ››› Baş koru-
ma hava yastıkları* altında bkz. Sayfa 91 .
Bir yan çarpışma durumunda, aracın darbe
gördüğü taraftaki perde hava yastığı tetikle-
nir .
Baş koruma hava yastıkları darbeye maruz
kalan ön ve arka yan koltuklardaki yolcula-
rın yaralanma riskini azaltır

.

››› Baş koruma hava yastıkları* al-
tında bkz. Sayfa 91 Çocuk koltukları
İlgili video Şek. 27
Aracın iç me-
kanı Ön yolcu hava yastığıyla ilgili
önemli bilgiler
Şek. 28
Hava yastığı etiketleri - versiyon 1:
yolcu tarafı güneşliğinde  ve ön yolcu ka-
pısının arka çerçevesinde .» 23

Temeller

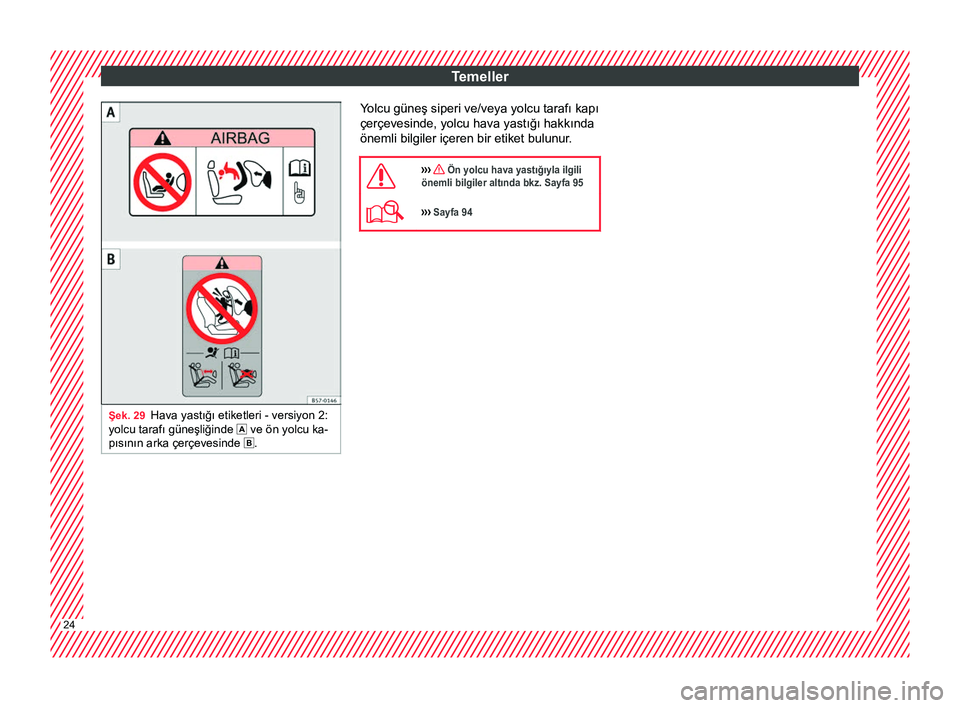

Şek. 29
Hava yastığı etiketleri - versiyon 2:
yolcu tarafı güneşliğinde  ve ön yolcu ka-
pısının arka çerçevesinde . Yolcu güneş siperi ve/veya yolcu tarafı kapı
çerçevesinde, yolcu hava yastığı hakkında
önemli bilgiler içeren bir etiket bulunur.
››› Ön yolcu hava yastığıyla ilgili
önemli bilgiler altında bkz. Sayfa 95
››› Sayfa 9424

Temeller

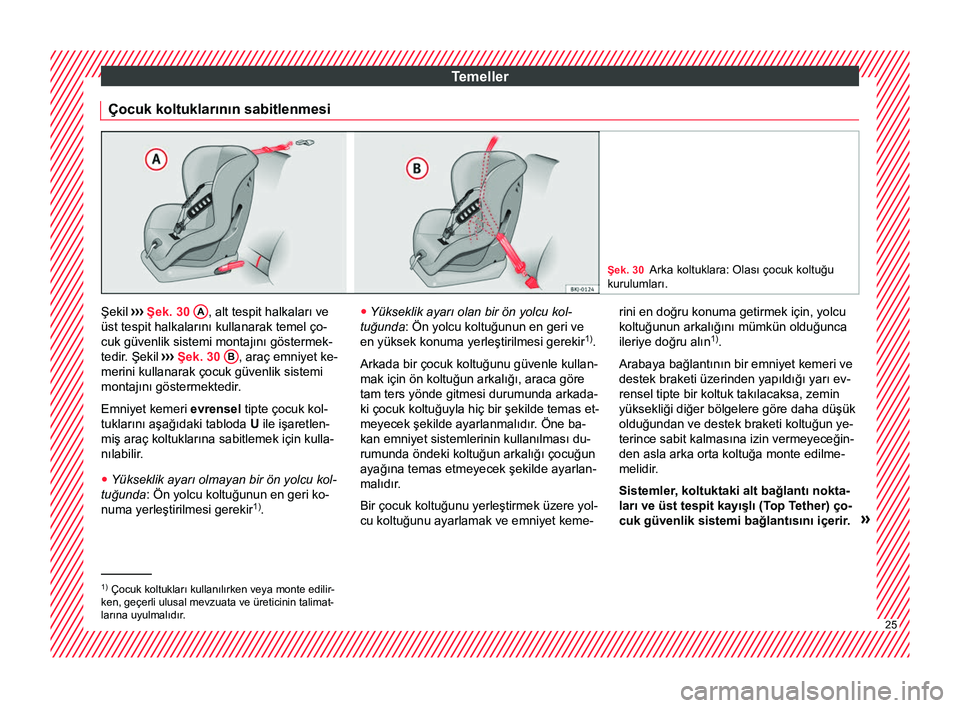

Çocuk koltuklarının sabitlenmesi Şek. 30
Arka koltuklara: Olası çocuk koltuğu
kurulumları. Şekil
››› Şek. 30 A , alt tespit halkaları ve
üst tespit halkalarını kullanarak temel ço-
cuk güvenlik sistemi montajını göstermek-
tedir. Şekil ››
› Şek. 30 B , araç emniyet ke-
merini kullanarak çocuk güvenlik sistemi
montajını göstermektedir.
Emniyet kemeri evrensel tipte çocuk kol-
tuklarını aşağıdaki tabloda U

ile işaretlen-
miş araç koltuklarına sabitlemek için kulla-
nılabilir.
● Yükseklik ayarı olmayan bir ön yolcu kol-
tuğunda : Ön yolcu koltuğunun en geri ko-
numa yerleştirilmesi gerekir 1)
. ●
Yükseklik ayarı olan bir ön yolcu kol-
tuğunda : Ön yolcu koltuğunun en geri ve
en yüksek konuma yerleştirilmesi gerekir 1)
.
Arkada bir çocuk koltuğunu güvenle kullan-
mak için ön koltuğun arkalığı, araca göre
tam ters yönde gitmesi durumunda arkada-
ki çocuk koltuğuyla hiç bir şekilde temas et-
meyecek şekilde ayarlanmalıdır. Öne ba-
kan emniyet sistemlerinin kullanılması du-
rumunda öndeki koltuğun arkalığı çocuğun
ayağına temas etmeyecek şekilde ayarlan-
malıdır.
Bir çocuk koltuğunu yerleştirmek üzere yol-
cu koltuğunu ayarlamak ve emniyet keme- rini en doğru konuma getirmek için, yolcu
koltuğunun arkalığını mümkün olduğunca
ileriye doğru alın
1

).
Arabaya bağlantının bir emniyet kemeri ve
destek braketi üzerinden yapıldığı yarı ev-
rensel tipte bir koltuk takılacaksa, zemin
yüksekliği diğer bölgelere göre daha düşük
olduğundan ve destek braketi koltuğun ye-
terince sabit kalmasına izin vermeyeceğin-
den asla arka orta koltuğa monte edilme-
melidir.
Sistemler
, koltuktaki alt bağlantı nokta-
ları ve üst tespit kayışlı (Top Tether) ço-
cuk güvenlik sistemi bağlantısını içerir. »1)
Çocuk koltukları kullanılırken veya monte edilir-
ken, geçerli ulusal mevzuata ve üreticinin talimat-
larına uyulmalıdır. 25

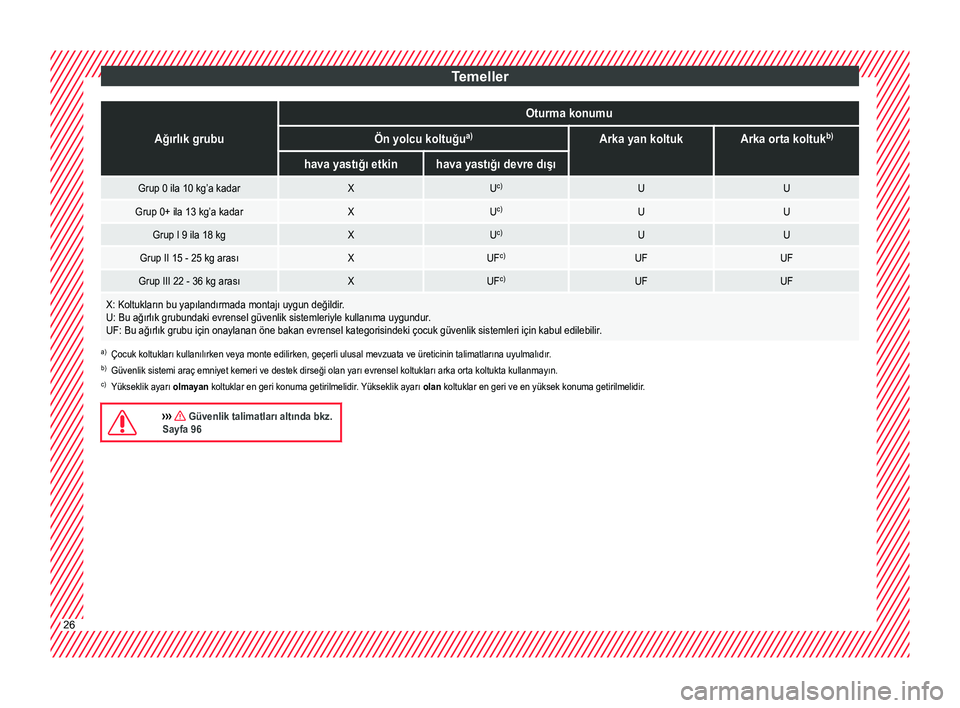

TemellerAğırlık grubu
Oturma konumu
Ön yolcu koltuğu
a)Arka yan koltukArka orta koltukb)
hava yastığı etkinhava yastığı devre dışı
Grup 0 ila 10 kg’a kadarXU
c)UU
Grup 0+ ila 13 kg’a kadarXUc)UU
Grup I 9 ila 18 kgXUc)UU
Grup II 15 - 25 kg arasıXUF c)UFUF
Grup III 22 - 36 kg arasıXUFc)UFUF
X: Koltukların bu yapılandırmada montajı uygun değildir.
U: Bu ağırlık grubundaki evrensel güvenlik sistemleriyle kullanıma uygundur
.
UF: Bu ağırlık grubu için onaylanan öne bakan evrensel kategorisindeki çocuk güvenlik sistemleri için kabul edilebilir .
a)
Çocuk koltukları kullanılırken veya monte edilirken, geçerli ulusal mevzuata ve üreticinin talimatlarına uyulmalıdır .
b) Güvenlik sistemi araç emniyet kemeri ve destek dirseği olan yarı evrensel koltukları arka orta koltukta kullanmayın.
c) Yükseklik ayarı olmayan koltuklar en geri konuma getirilmelidir. Yükseklik ayarı olan koltuklar en geri ve en yüksek konuma getirilmelidir.
››› Güvenlik talimatları altında bkz.
Sayfa 96 26

Temeller

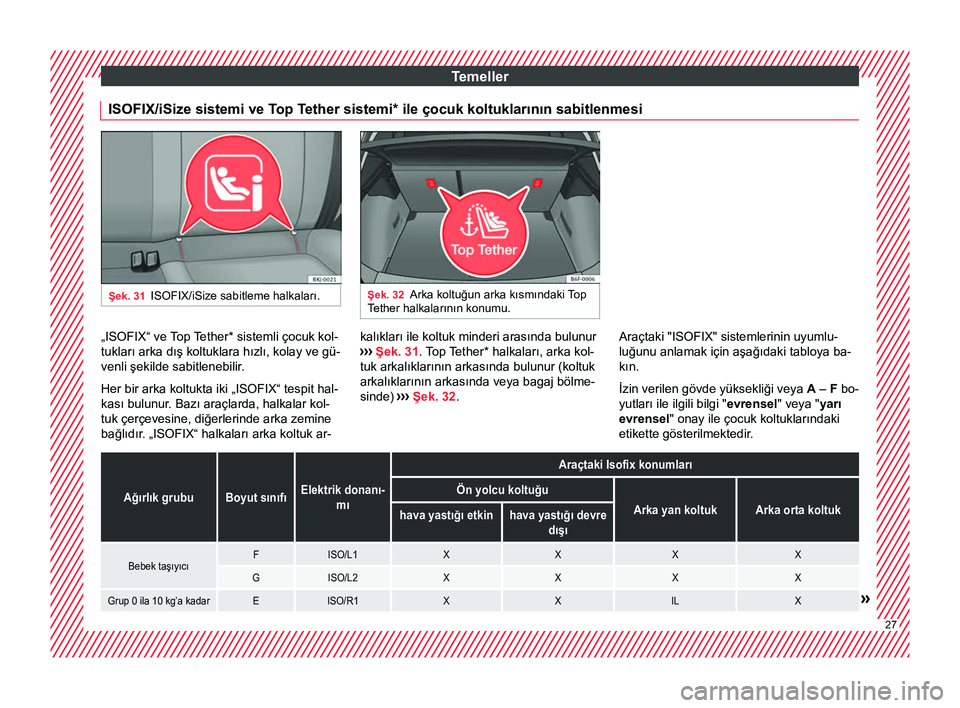

ISOFIX/iSize sistemi ve Top Tether sistemi* ile çocuk koltuklarının sabitlenmesi Şek. 31
ISOFIX/iSize sabitleme halkaları. Şek. 32
Arka koltuğun arka kısmındaki Top
Tether halkalarının konumu. „ISOFIX“ ve Top Tether* sistemli çocuk kol-
tukları arka dış koltuklara hızlı, kolay ve gü-
venli şekilde sabitlenebilir.
Her bir arka koltukta iki
„ISOFIX
“ tespit hal-
kası bulunur. Bazı araçlarda, halkalar kol-
tuk çerçevesine, diğerlerinde arka zemine
bağlıdır. „ISOFIX“ halkaları arka koltuk ar- kalıkları ile koltuk minderi arasında bulunur
››› Şek. 31. Top Tether* halkaları, arka kol-
tuk arkalıklarının arkasında bulunur (koltuk
arkalıklarının arkasında veya bagaj bölme-
sinde) ››› Şek. 32 . Araçtaki "ISOFIX" sistemlerinin uyumlu-
luğunu anlamak için aşağıdaki tabloya ba-
kın.
İzin verilen gövde yüksekliği veya
A – F bo-
yutları ile ilgili bilgi " evrensel" veya "yarı
evrensel
" onay ile çocuk koltuklarındaki
etikette gösterilmektedir.
Ağırlık grubuBoyut sınıfıElektrik donanı- mı
Araçtaki Isofix konumları
Ön yolcu koltuğu
Arka yan koltukArka orta koltukhava yastığı etkinhava yastığı devre dışı
Bebek taşıyıcıFISO/L1XXXX
GISO/L2XXXX
Grup 0 ila 10 kg’a kadarEISO/R1XXILX» 27

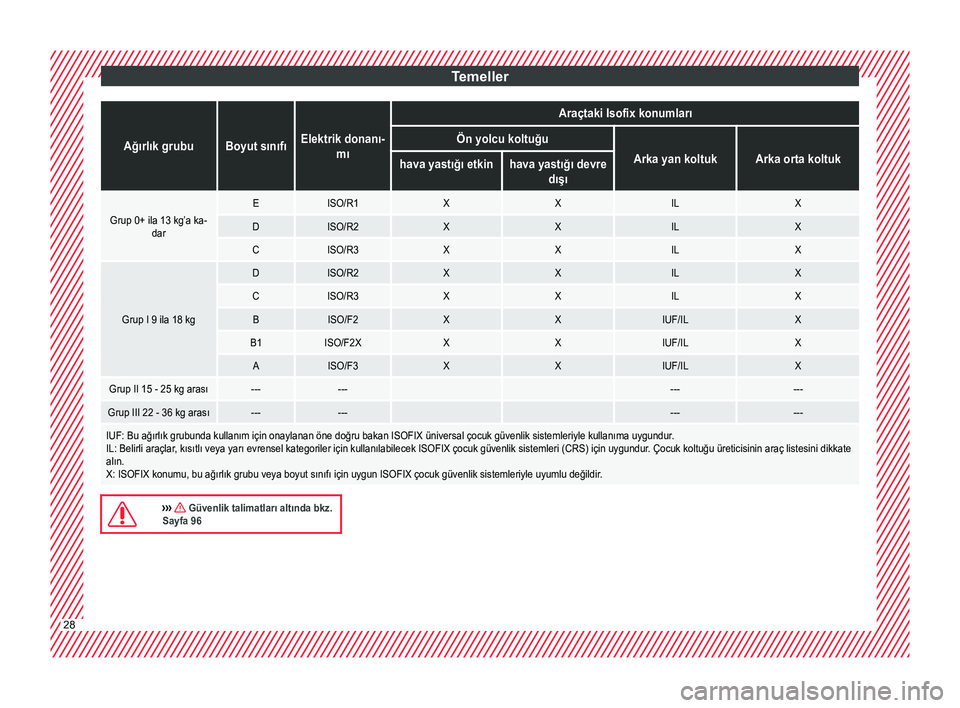

TemellerAğırlık grubuBoyut sınıfıElektrik donanı-
mı
Araçtaki Isofix konumları
Ön yolcu koltuğu
Arka yan koltukArka orta koltukhava yastığı etkinhava yastığı devre dışı
Grup 0+ ila 13 kg’a ka- darEISO/R1XXILX
DISO/R2XXILX
CISO/R3XXILX
Grup I 9 ila 18 kg
DISO/R2XXILX
CISO/R3XXILX
BISO/F2XXIUF/ILX
B1ISO/F2XXXIUF/ILX
AISO/F3XXIUF/ILX
Grup II 15 - 25 kg arası------ ------
Grup III 22 - 36 kg arası------ ------
IUF: Bu ağırlık grubunda kullanım için onaylanan öne doğru bakan ISOFIX üniversal çocuk güvenlik sistemleriyle kullanıma uygundur .
IL: Belirli araçlar, kısıtlı veya yarı evrensel kategoriler için kullanılabilecek ISOFIX çocuk güvenlik sistemleri (CRS) için uygundur. Çocuk koltuğu üreticisinin araç listesini dikkate
alın.
X: ISOFIX konumu, bu ağırlık grubu veya boyut sınıfı için uygun ISOFIX çocuk güvenlik sistemleriyle uyumlu değildir .
››› Güvenlik talimatları altında bkz.
Sayfa 96 28
