Podstawowe informacje

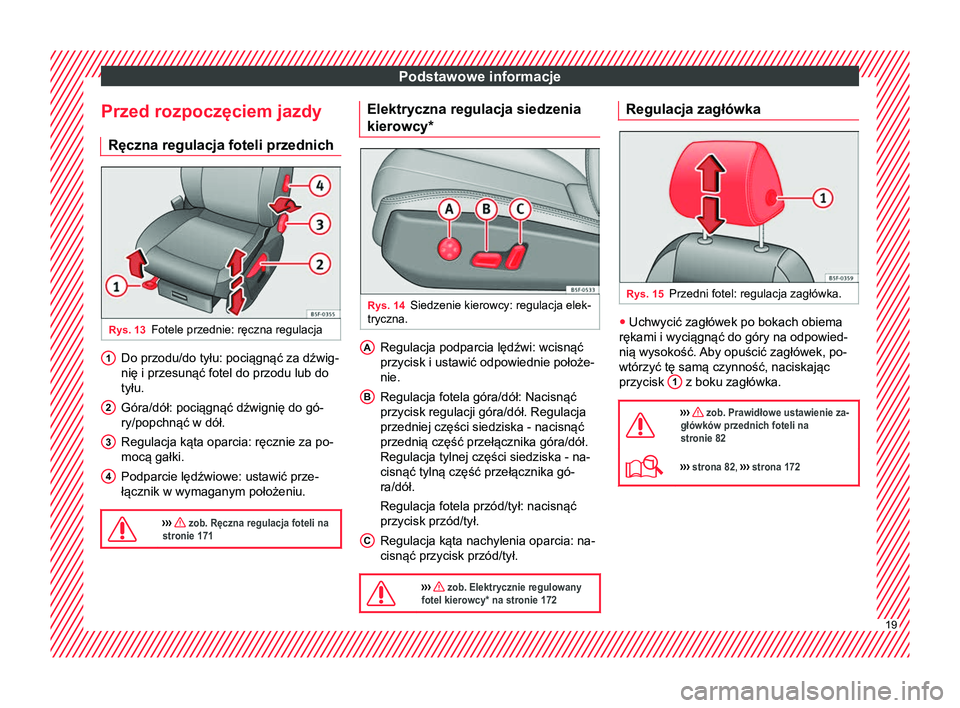

Przed rozpoczęciem jazdy Ręczna regulacja foteli przednich Rys. 13
Fotele przednie: ręczna regulacja Do przodu/do tyłu: pociągnąć za dźwig-
nię i przesunąć fotel do przodu lub do
tyłu.
Góra/dół: pociągnąć dźwignię do gó-
ry/popchnąć w dół.
Regulacja kąta oparcia: ręcznie za po-
mocą gałki.
Podparcie lędźwiowe: ustawić prze-
łącznik w wymaganym położeniu.
››› zob. Ręczna regulacja foteli na
stronie 171 1
2
3
4 Elektryczna regulacja siedzenia
kierowcy*
Rys. 14
Siedzenie kierowcy: regulacja elek-
tryczna. Regulacja podparcia lędźwi: wcisnąć
przycisk i ustawić odpowiednie położe-
nie.
Regulacja fotela góra/dół: Nacisnąć
przycisk regulacji góra/dół. Regulacja
przedniej części siedziska - nacisnąć
przednią część przełącznika góra/dół.
Regulacja tylnej części siedziska - na-
cisnąć tylną część przełącznika gó-
ra/dół.
Regulacja fotela przód/tył: nacisnąć
przycisk przód/tył.
Regulacja kąta nachylenia oparcia: na-
cisnąć przycisk przód/tył.

››› zob. Elektrycznie regulowany
fotel kierowcy* na stronie 172 A
B
C Regulacja zagłówka
Rys. 15
Przedni fotel: regulacja zagłówka. ●
Uchwycić zagłówek po bokach obiema
rękami i wyciągnąć do góry na odpowied-
nią wysokość. Aby opuścić zagłówek, po-
wtórzyć tę samą czynność, naciskając
przycisk 1 z boku zagłówka.

››› zob. Prawidłowe ustawienie za-
główków przednich foteli na
stronie 82
››› strona 82, ››› strona 172 19

Podstawowe informacje
Regulacja pasów bezpieczeństwa Rys. 16
Ułożenie pasa bezpieczeństwa i
odpinanie klamry pasa. Rys. 17
Prawidłowe ułożenie pasa bezpie-
czeństwa i zagłówka, widok z przodu i z bo-
ku. Aby ustawić wysokość pasa na poziomie
ramienia, należy ustawić odpowiednią wy-
sokość fotela.
Część naramienna pasa powinna przebie-
gać przez środek barku, nigdy przez szyję.
Pas musi przebiegać płasko i leżeć wygod-
nie na górnej części ciała.
Biodrowa cześć pasa powinna przebiegać
w poprzek miednicy, nie brzucha. Pas musi
przebiegać płasko i leżeć wygodnie w po-
przek miednicy . ›››
strona 85
››› strona 87 Napinacze pasów bezpieczeństwa
Podczas zderzenia następuje
1)
automa-
tyczne naprężenie pasów bezpieczeństwa
przednich foteli.
Napinacze pasów mogą się uruchomić tyl-
ko jeden raz.

››› zob. Serwisowanie i utylizacja
napinaczy pasów na stronie 89
››› strona 89 1)
W zależności od wersji samochodu/wersji krajo-
wej. 20

Podstawowe informacje
Regulacja lusterek bocznych Rys. 18
Szczegółowy widok drzwi kierowcy:
przycisk regulacji lusterek bocznych. Regulacja lusterek bocznych: Ustawić po-
krętło w odpowiednim położeniu:
Przekręcając pokrętło w
wymaganym kierunku, ustawić luster-
ko po stronie kierowcy (L, lewe) oraz
lusterko po stronie pasażera (R, pra-
we) w odpowiednim położeniu.
W zależności od wersji wyposażenia,
lusterka mogą być podgrzewane w ok-
reślonych temperaturach zewnętrz-
nych.
Składanie lusterek bocznych.
››› zob. Regulacja lusterek bocz-
nych na stronie 171
››› strona 170 L/R (lewo/prawo)

 Regulacja kolumny kierownicy
Rys. 19
Dźwignia po lewej stronie kolumny
kierownicy u dołu. ●
Regulacja kolumny kierownicy: Pociąg-
nąć dźwignię ›››

rys. 19 1 ruchem w dół,
ustawić kierownicę w odpowiednim położe-
niu i podnieść dźwignię z powrotem do mo-
mentu jej zatrzaśnięcia.

››› zob. Regulacja położenia kie-
rownicy na stronie 79 Poduszki powietrzne
Czołowe poduszki powietrzne Rys. 20
Poduszka powietrzna kierowcy
umieszczona w kierownicy. » 21

Podstawowe informacje
Rys. 21
Czołowa poduszka powietrzna pa-
sażera umieszczona w desce rozdzielczej. Czołowa poduszka powietrzna kierowcy
znajduje się w kierownicy
›››
rys. 20 , nato-
miast czołowa poduszka pasażera jest ulo-
kowana w desce rozdzielczej ››› rys. 21 .
Poduszki powietrzne są oznaczone napi-
sem „AIRBAG“.
W momencie wyzwolenia czołowych pod-
uszek powietrznych kierowcy i pasażera
ich pokrywy pozostają przytwierdzone, od-
powiednio, do kierownicy i deski rozdziel-
czej ››› rys. 20 ››› rys. 21 . W połączeniu z pasami bezpieczeństwa
system przednich poduszek powietrznych
dodatkowo chroni głowę i klatkę piersiową
jadących z przodu w razie silnego zderze-
nia czołowego
›››

zob. Czołowe pod-
uszki powietrzne na stronie 92 .
Poduszka powietrzna została specjalnie
zaprojektowana tak, by w momencie naci-
sku wypełniający ją gaz uchodził w sposób
kontrolowany

. W ten sposób poduszka
chroni głowę i klatkę piersiową pasażera.
Po zderzeniu z poduszki uchodzi gaz, przy-
wracając w ten sposób widoczność.

››› strona 92 Wyłączanie czołowej poduszki po-
wietrznej pasażera
Rys. 22
Przełącznik czołowej poduszki po-
wietrznej pasażera. Rys. 23
Deska rozdzielcza: lampka kontrol-
na wyłączenia czołowej poduszki pasażera
w konsoli środkowej. Wyłączanie czołowej poduszki powietrz-
nej pasażera odbywa się następująco:
● Wyłączyć zapłon.
● Otworzyć drzwi przednie po stronie pasa-
żera.
● Wsunąć kluczyk w szczelinę wyłącznika
w celu wyłączenia czołowej poduszki po-
wietrznej pasażera ›››

rys. 22. Około 3/4
kluczyka należy wsunąć do oporu.
● Następnie ostrożnie przekręcić kluczyk w
położenie . W razie oporu przy przekrę-
caniu należy sprawdzić, czy kluczyk został
wsunięty do końca.
● Zamknąć prawe przednie drzwi.
● Upewnić się, czy przy włączonym zapło-
nie nie pali się lampka kontrolna   z
napisem 

     na środku
tablicy rozdzielczej ››› rys. 23.22

Podstawowe informacje
››› zob. Włączanie i wyłączanie
czołowej poduszki powietrznej pasa-
żera z przodu* na stronie 95
››› strona 94 Kolanowa poduszka powietrzna*
Rys. 24
Po stronie kierowcy: umiejscowie-
nie kolanowej poduszki powietrznej Rys. 25
Po stronie kierowcy: pole wyzwala-
nia się kolanowej poduszki powietrznej. Kolanowa poduszka powietrzna znajduje
się po stronie kierowcy, pod deską roz-
dzielczą
››

› rys. 24. Poduszki powietrzne
są oznaczone napisem „AIRBAG“.
Obszar zaznaczony kolorem czerwonym
(strefa wyzwalania poduszki) ››› rys. 25 oz-
nacza przestrzeń zajmowaną przez kolano-
wą poduszkę powietrzną w razie jej wy-
zwolenia. W tej strefie nie należy umie-
szczać ani montować żadnych przedmio-
tów.

››› strona 92 Boczne poduszki powietrzne*
Rys. 26
Boczna poduszka powietrzna w fo-
telu kierowcy. Rys. 27
Umiejscowienie całkowicie napeł-
nionych poduszek powietrznych z lewej
strony pojazdu Boczne poduszki powietrzne znajdują się w
oparciach fotela kierowcy i przedniego fote-
la pasażera
›››

rys. 26. Umiejscowienie
poduszki wskazuje napis „AIRBAG“ znaj-
dujący się w górnej części oparcia fotela. » 23

Podstawowe informacje
W połączeniu z pasami bezpieczeństwa
system bocznych poduszek powietrznych
dodatkowo chroni górne części ciała jadą-
cych z przodu w razie silnego zderzenia
bocznego ›››
zob. Boczne poduszki
powietrzne* na stronie 93 .
Przy uderzeniu bocznym boczne poduszki
zmniejszają ryzyko obrażeń pasażerów ,
chroniąc części ciała zwrócone w stronę
uderzenia. Oprócz zwykłej funkcji ochron-
nej, pasy bezpieczeństwa utrzymują rów-
nież pasażerów na siedzeniach w przypad-
ku zderzenia bocznego, dzięki czemu
boczne poduszki powietrzne zapewniają
pasażerom maksymalną ochronę.

››› strona 93 Poduszki powietrzne chroniące
głowę*
Rys. 28
Umiejscowienie poduszek po-
wietrznych chroniących głowę. Poduszki powietrzne chroniące głowę są
umiejscowione w kabinie po obu stronach,
nad drzwiami
›››
rys. 28 i są oznaczone
napisem „AIRBAG“.
W połączeniu z pasami bezpieczeństwa
system poduszek powietrznych chronią-
cych głowę dodatkowo chroni głowę i klat-
kę piersiową jadących z przodu w razie sil-
nego zderzenia bocznego ››› zob. Kur-
tyny powietrzne* na stronie 94 .

››› zob. Kurtyny powietrzne* na
stronie 94 Foteliki dziecięce
Ważne informacje dotyczące czo-
łowej poduszki powietrznej pasa-
żera Rys. 29
Plakietki informujące o poduszkach
powietrznych - wersja 1: na osłonie prze-
ciwsłonecznej pasażera  oraz w tylnej
części ramy drzwi pasażera z przodu . 24

Podstawowe informacje

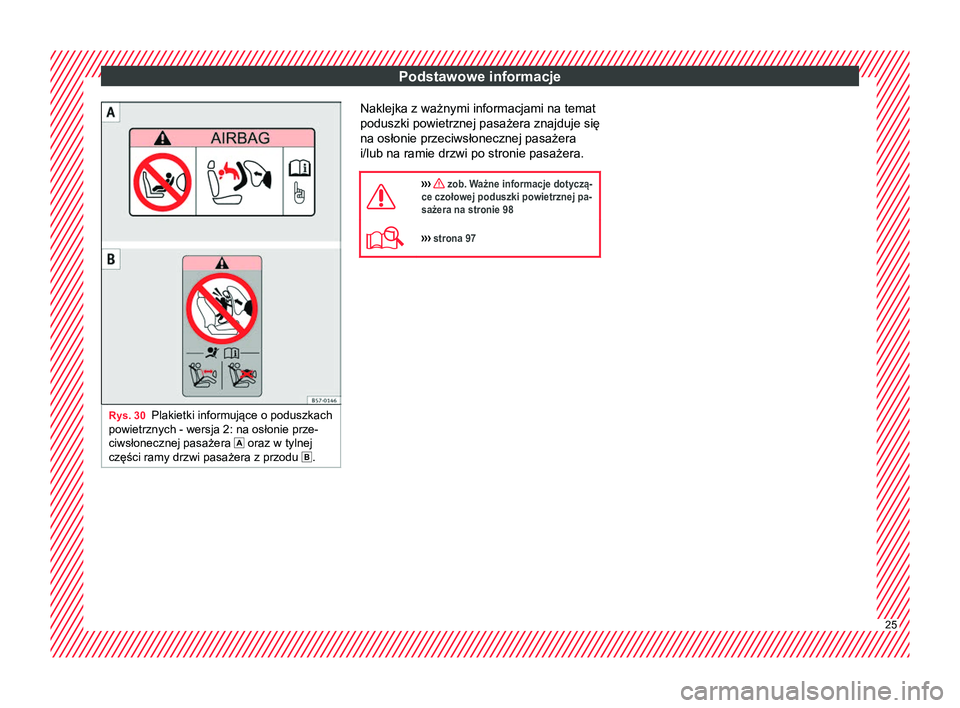

Rys. 30
Plakietki informujące o poduszkach
powietrznych - wersja 2: na osłonie prze-
ciwsłonecznej pasażera  oraz w tylnej
części ramy drzwi pasażera z przodu . Naklejka z ważnymi informacjami na temat
poduszki powietrznej pasażera znajduje się
na osłonie przeciwsłonecznej pasażera
i/lub na ramie drzwi po stronie pasażera.
››› zob. Ważne informacje dotyczą-
ce czołowej poduszki powietrznej pa-
sażera na stronie 98
››› strona 97 25

Podstawowe informacje
Mocowanie fotelików dziecięcych Rys. 31
Na tylnych siedzeniach: Możliwe spo-
soby mocowania fotelika dziecięcego. Rysunek
››› rys. 31 A przedstawia pod-
stawowy sposób montowania fotelika dzie-
cięcego przy użyciu dolnych uchwytów mo-
cujących oraz górnego paska. Rysunek
›› ›
rys. 31 B przedstawia mocowanie fote-
lika za pomocą pasa bezpieczeństwa.
Pasem bezpieczeństwa można mocować
foteliki dziecięce oznaczone jako uniwer-
salne na siedzeniach samochodu ozna-
czonych literą U w poniższej tabeli.
● Na fotelu pasażera z przodu bez regulacji
wysokości siedziska : Należy odsunąć fotel
pasażera możliwie najdalej do tyłu 1)
. ●
Na fotelu pasażera z przodu bez regulacji
wysokości siedziska : należy odsunąć fotel
pasażera możliwie najdalej do tyłu oraz us-
tawić siedzisko w najwyższym położeniu 1)
.
W celu prawidłowego zamontowania foteli-
ka dziecięcego na tylnym siedzeniu ko-
nieczne jest ustawienie oparcia przedniego
fotela tak, by nie stykało się ono z foteli-
kiem zamontowanym tyłem do kierunku
jazdy. W przypadku zamontowania fotelika
przodem do kierunku jazdy dziecko nie mo-
że dotykać stopami oparcia przedniego fo-
tela. Aby ustawić fotel pasażera w położeniu
umożliwiającym montaż fotelika dziecięce-
go przy równoczesnym idealnym ułożeniu
pasa bezpieczeństwa, należy pochylić
oparcie fotela przedniego jak najdalej do
przodu
1)
.
Przy montowaniu fotelika półuniwersalne-
go, mocowanego za pomocą pasa bezpie-
czeństwa oraz podparcia dolnego, nie na-
leży umieszczać fotelika na środkowym
siedzeniu z tyłu, ponieważ odległość do
podłogi jest tam mniejsza, niż na bocznych
siedzeniach, przez co podparcie dolne nie
zapewni fotelikowi należytej stabilności. 1)
Użytkowanie fotelików dziecięcych i ich montaż
podlegają krajowym przepisom prawa o ruchu dro-
gowym oraz instrukcjom producenta. 26

Podstawowe informacje
Systemy mocowania obejmują mocowa-
nie za pomocą górnego paska mocują- cego (Top Tether) i dolnych punktów
osadzenia fotelika znajdujących się na
siedzeniu.Grupa wagowa
Położenie fotelika
Przedni fotel pasażera
a)Siedzenie tylne boczneSiedzenie tylne środko-
web)
poduszka powietrzna
włączonapoduszka powietrznawyłączona
Grupa 0 do 10 kgXUc)UU
Grupa 0+ do 13 kgXUc)UU
Grupa I od 9 do 18 kgXUc)UU
Grupa II od 15 do 25 kgXUF c)UFUF
Grupa III od 22 do 36 kgXUFc)UFUF
X: Nie można zamontować fotelika w tej konfiguracji.
U: Odpowiednie dla uniwersalnych systemów fotelików dziecięcych w danej grupie wagowej.
UF: Dopuszczone dla uniwersalnych fotelików dziecięcych montowanych przodem do kierunku jazdy zatwierdzonych w danej grupie wagowej.
a)
Użytkowanie fotelików dziecięcych i ich montaż podlegają krajowym przepisom prawa o ruchu drogowym oraz instrukcjom producenta.
b) W przypadku fotelików półuniwersalnych, mocowanych za pomocą pasa bezpieczeństwa i podparcia dolnego, nie należy ich umieszczać na środkowym tylnym siedzeniu.
c) Siedzenia bez regulacji wysokości siedziska należy odsunąć maksymalnie do tyłu. Siedzenia z regulacją wysokości siedziska należy odsunąć maksymalnie do tyłu i ustawić w najwyższym
położeniu siedziska.
››› zob. Instrukcje bezpieczeństwa
na stronie 99 Mocowanie fotelika dziecięcego za pomocą systemów „ISOFIX“ i Top Tether*
Foteliki w systemach „ISOFIX“ i Top Te-
ther* można szybko, łatwo i bezpiecznie
zamocować na bocznych siedzeniach tyl-
nej kanapy.
» 27

Podstawowe informacje
Na każdym tylnym siedzeniu znajdują się
dwa zaczepy mocujące „ISOFIX“. W nie- których samochodach zaczepy te są przy-
twierdzone do ramy siedzenia, w innych są
przymocowane do podłogi z tyłu. Uchwyty
mocujące „ISOFIX
“ znajdują się pomiędzy
oparciem tylnego siedzenia a siedziskiem ›››
rys. 32. Uchwyty Top T ether* są umiejs-
cowione za zagłówkami tylnego siedzenia
(za oparciem siedzenia lub w bagażniku)
››› rys. 33 .
W celu zapoznania się z kompatybilnością
systemów „ISOFIX” w samochodzie należy
posłużyć się poniższą tabelą. Dozwolona waga ciała wraz z informacjami
na temat rozmiarów od
A do F jest podana
na tabliczce umieszczonej na foteliku wraz
z atestem "uniwersalnym" lub "półuni-
wersalnym ".
Grupa wagowaKategoria
rozmiaruWyposażenie elektryczne
Miejsce Isofix w pojeździe
Przedni fotel pasażera
Siedzenie tylne boczneSiedzenie tylneśrodkowepoduszka po-
wietrzna włączonapoduszka po-
wietrzna wyłączo- na
Nosidełko dla niemowlątFISO/L1XXXX
GISO/L2XXXX
Grupa 0 do 10 kgEISO/R1XXILX
Grupa 0+ do 13 kg
EISO/R1XXILX
DISO/R2XXILX
CISO/R3XXILX
Grupa I od 9 do 18 kg
DISO/R2XXILX
CISO/R3XXILX
BISO/F2XXIUF/ILX
B1ISO/F2XXXIUF/ILX
AISO/F3XXIUF/ILX
Grupa II od 15 do 25 kg------ ------28
