Asientos y portaobjetos109
Seguridad ante todoInstrucciones de ManejoConsejos prácticosDatos Técnicos

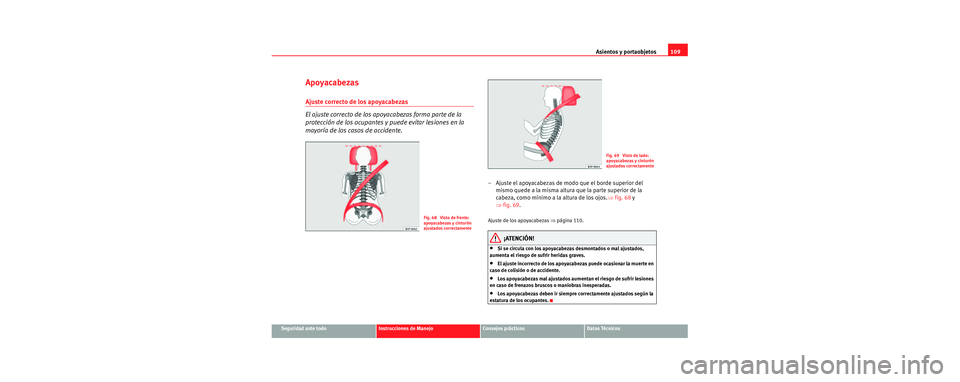

Apoyacabezas
Ajuste correcto de los apoyacabezas
El ajuste correcto de los apoyacabezas forma parte de la
protección de los ocupantes y puede evitar lesiones en la
mayoría de los casos de accidente.
– Ajuste el apoyacabezas de modo que el borde superior del
mismo quede a la misma altura que la parte superior de la
cabeza, como mínimo a la altura de los ojos. ⇒fig. 68 y
⇒ fig. 69 .
Ajuste de los apoyacabezas ⇒página 110.
¡ATENCIÓN!
•Si se circula con los apoyacabezas desmontados o mal ajustados,
aumenta el riesgo de sufrir heridas graves.
•El ajuste incorrecto de los apoyacabezas puede ocasionar la muerte en
caso de colisión o de accidente.
•Los apoyacabezas mal ajustados aumentan el riesgo de sufrir lesiones
en caso de frenazos bruscos o maniobras inesperadas.
•Los apoyacabezas deben ir siempre correctamente ajustados según la
estatura de los ocupantes.
Fig. 68 Visto de frente:
apoyacabezas y cinturón
ajustados correctamente
Fig. 69 Visto de lado:
apoyacabezas y cinturón
ajustados correctamente
s2sc.1.book Seite 109 Dienstag, 18. Juli 2006 2:08 14

Asientos y portaobjetos
110

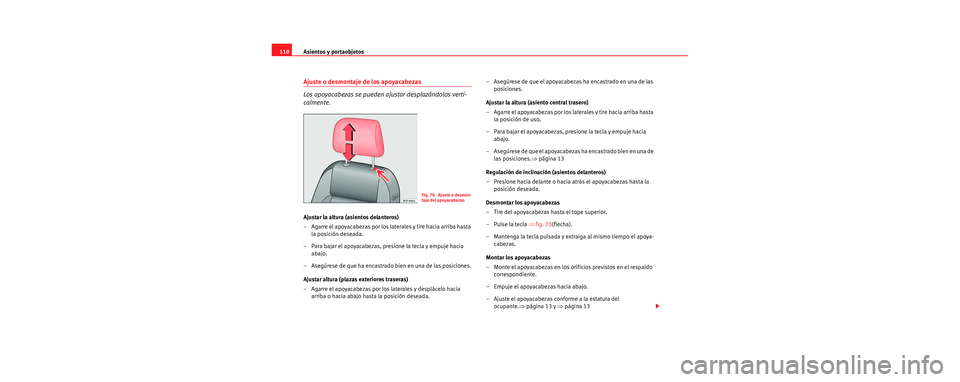

Ajuste o desmontaje de los apoyacabezas
Los apoyacabezas se pueden ajustar desplazándolos verti-
calmente.
Ajustar la altura (asientos delanteros)
– Agarre el apoyacabezas por los laterales y tire hacia arriba hasta
la posición deseada.
– Para bajar el apoyacabezas, presione la tecla y empuje hacia abajo.
– Asegúrese de que ha encastrado bien en una de las posiciones.
Ajustar altura (plazas exteriores traseras)
– Agarre el apoyacabezas por los laterales y desplácelo hacia arriba o hacia abajo hasta la posición deseada. – Asegúrese de que el apoyacabezas ha encastrado en una de las
posiciones.
Ajustar la altura (asiento central trasero)
– Agarre el apoyacabezas por los laterales y tire hacia arriba hasta la posición de uso.
– Para bajar el apoyacabezas, presione la tecla y empuje hacia abajo.
– Asegúrese de que el apoyacabezas ha encastrado bien en una de las posiciones. ⇒página 13
Regulación de inclinación (asientos delanteros)
– Presione hacia delante o hacia atrás el apoyacabezas hasta la posición deseada.
Desmontar los apoyacabezas
– Tire del apoyacabezas hasta el tope superior.
–Pulse la tecla ⇒fig. 70 (flecha).
– Mantenga la tecla pulsada y extraiga al mismo tiempo el apoya- cabezas.
Montar los apoyacabezas
– Monte el apoyacabezas en los orificios previstos en el respaldo correspondiente.
– Empuje el apoyacabezas hacia abajo.
– Ajuste el apoyacabezas conforme a la estatura del ocupante. ⇒página 13 y ⇒página 13
Fig. 70 Ajuste o desmon-
taje del apoyacabezas
s2sc.1.book Seite 110 Dienstag, 18. Juli 2006 2:08 14

Asientos y portaobjetos111
Seguridad ante todoInstrucciones de ManejoConsejos prácticosDatos Técnicos

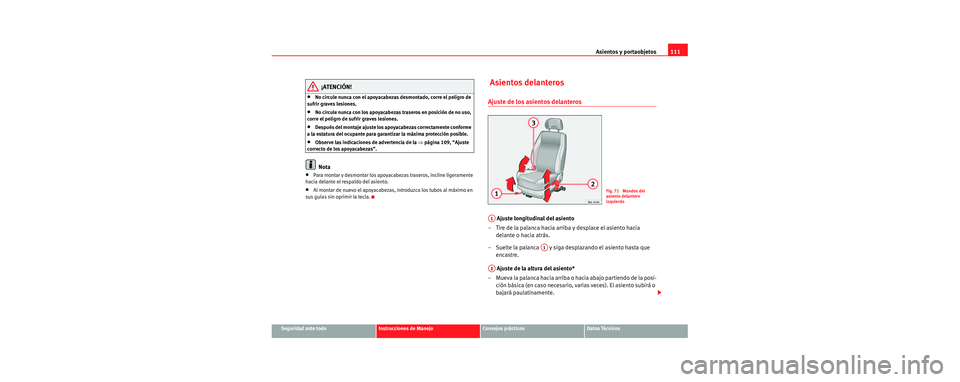

¡ATENCIÓN!
•No circule nunca con el apoyacabezas desmontado, corre el peligro de
sufrir graves lesiones.
•No circule nunca con los apoyacabezas traseros en posición de no uso,
corre el peligro de sufrir graves lesiones.
•Después del montaje ajuste los apoyacabezas correctamente conforme
a la estatura del ocupante para garantizar la máxima protección posible.
•Observe las indicaciones de advertencia de la ⇒página 109, “Ajuste
correcto de los apoyacabezas”.
Nota
•Para montar y desmontar los apoyaca bezas traseros, incline ligeramente
hacia delante el respaldo del asiento.
•Al montar de nuevo el apoyacabezas, introduzca los tubos al máximo en
sus guías sin oprimir la tecla.
Asientos delanteros
Ajuste de los asientos delanteros
Ajuste longitudinal del asiento
– Tire de la palanca hacia arriba y desplace el asiento hacia delante o hacia atrás.
– Suelte la palanca y siga desplazando el asiento hasta que encastre.
Ajuste de la altura del asiento*
– Mueva la palanca hacia arriba o hacia abajo partiendo de la posi- ción básica (en caso necesario, varias veces). El asiento subirá o
bajará paulatinamente.
Fig. 71 Mandos del
asiento delantero
izquierdo
A1
A1
A2
s2sc.1.book Seite 111 Dienstag, 18. Juli 2006 2:08 14

Asientos y portaobjetos
112

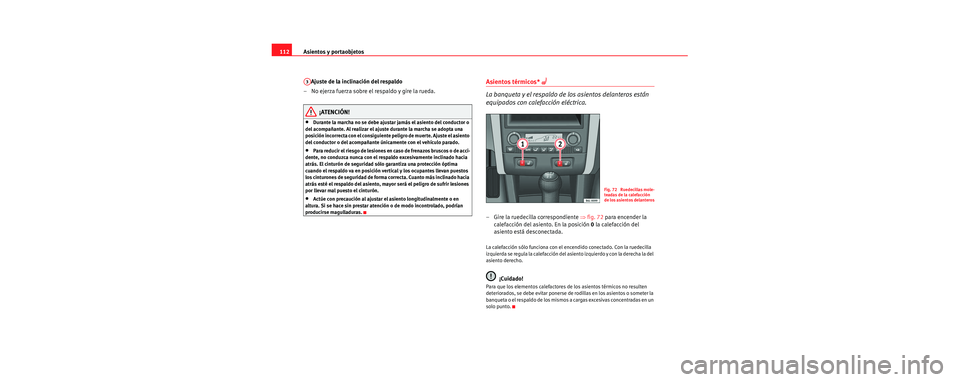

Ajuste de la inclinación del respaldo
– No ejerza fuerza sobre el respaldo y gire la rueda.
¡ATENCIÓN!
•Durante la marcha no se debe ajustar jamás el asiento del conductor o
del acompañante. Al realizar el ajuste durante la marcha se adopta una
posición incorrecta con el consiguiente peligro de muerte. Ajuste el asiento
del conductor o del acompañante únicamente con el vehículo parado.
•Para reducir el riesgo de lesiones en caso de frenazos bruscos o de acci-
dente, no conduzca nunca con el respaldo excesivamente inclinado hacia
atrás. El cinturón de seguridad sólo garantiza una protección óptima
cuando el respaldo va en posición vertical y los ocupantes llevan puestos
los cinturones de seguridad de forma correcta. Cuanto más inclinado hacia
atrás esté el respaldo del asiento, mayor será el peligro de sufrir lesiones
por llevar mal puesto el cinturón.
•Actúe con precaución al ajustar el asiento longitudinalmente o en
altura. Si se hace sin prestar atenci ón o de modo incontrolado, podrían
producirse magulladuras.
Asientos térmicos* 
La banqueta y el respaldo de los asientos delanteros están
equipados con calefacción eléctrica.
– Gire la ruedecilla correspondiente ⇒fig. 72 para encender la
calefacción del asiento. En la posición 0 la calefacción del
asiento está desconectada.
La calefacción sólo funciona con el encendido conectado. Con la ruedecilla
izquierda se regula la calefacción del asiento izquierdo y con la derecha la del
asiento derecho.
¡Cuidado!
Para que los elementos calefactores de los asientos térmicos no resulten
deteriorados, se debe evitar ponerse de rodillas en los asientos o someter la
banqueta o el respaldo de los mismos a cargas excesivas concentradas en un
solo punto.
A3
Fig. 72 Ruedecillas mole-
teadas de la calefacción
de los asientos delanteros
s2sc.1.book Seite 112 Dienstag, 18. Juli 2006 2:08 14

Asientos y portaobjetos113
Seguridad ante todoInstrucciones de ManejoConsejos prácticosDatos Técnicos

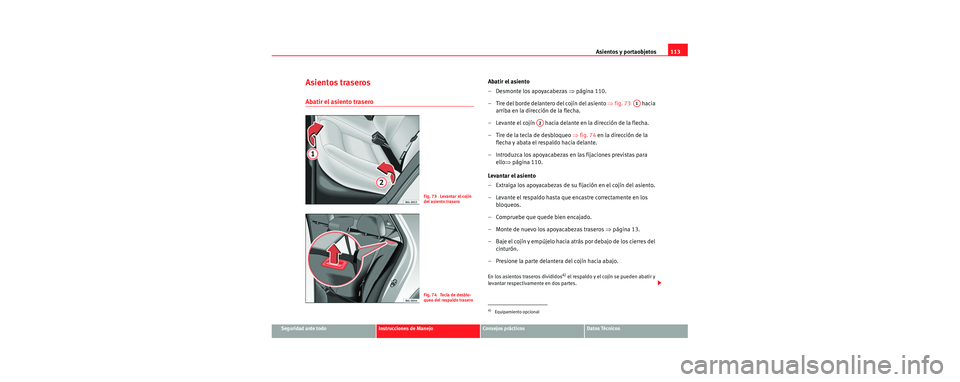

Asientos traseros
Abatir el asiento trasero
Abatir el asiento
– Desmonte los apoyacabezas ⇒ página 110.
– Tire del borde delantero del cojín del asiento ⇒fig. 73 hacia
arriba en la dirección de la flecha.
– Levante el cojín hacia delante en la dirección de la flecha.
– Tire de la tecla de desbloqueo ⇒fig. 74 en la dirección de la
flecha y abata el respaldo hacia delante.
– Introduzca los apoyacabezas en las fijaciones previstas para ello ⇒página 110.
Levantar el asiento
– Extraiga los apoyacabezas de su fijación en el cojín del asiento.
– Levante el respaldo hasta que encastre correctamente en los bloqueos.
– Compruebe que quede bien encajado.
– Monte de nuevo los apoyacabezas traseros ⇒página 13.
– Baje el cojín y empújelo hacia atrás por debajo de los cierres del cinturón.
– Presione la parte delantera del cojín hacia abajo.
En los asientos traseros divididos4) el respaldo y el cojín se pueden abatir y
levantar respectivamente en dos partes.
Fig. 73 Levantar el cojín
del asiento trasero
Fig. 74 Tecla de desblo-
queo del respaldo trasero
4)Equipamiento opcional
A1
A2
s2sc.1.book Seite 113 Dienstag, 18. Juli 2006 2:08 14

Asientos y portaobjetos
114

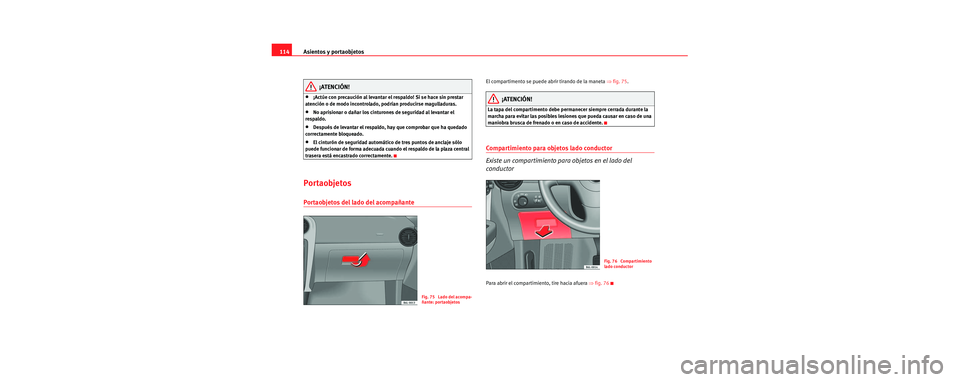

¡ATENCIÓN!
•¡Actúe con precaución al levantar el respaldo! Si se hace sin prestar
atención o de modo incontrolado, podrían producirse magulladuras.
•No aprisionar o dañar los cinturones de seguridad al levantar el
respaldo.
•Después de levantar el respaldo, hay que comprobar que ha quedado
correctamente bloqueado.
•El cinturón de seguridad automático de tres puntos de anclaje sólo
puede funcionar de forma adecuada cuando el respaldo de la plaza central
trasera está encastrado correctamente.
Portaobjetos
Portaobjetos del lado del acompañante
El compartimento se puede a brir tirando de la maneta ⇒fig. 75 .
¡ATENCIÓN!
La tapa del compartimento debe permanecer siempre cerrada durante la
marcha para evitar las posibles lesiones que pueda causar en caso de una
maniobra brusca de frenado o en caso de accidente.
Compartimiento para objetos lado conductor
Existe un compartimiento para objetos en el lado del
conductor
Para abrir el compartimiento, tire hacia afuera ⇒fig. 76
Fig. 75 Lado del acompa-
ñante: portaobjetos
Fig. 76 Compartimiento
lado conductor
s2sc.1.book Seite 114 Dienstag, 18. Juli 2006 2:08 14

Asientos y portaobjetos115
Seguridad ante todoInstrucciones de ManejoConsejos prácticosDatos Técnicos

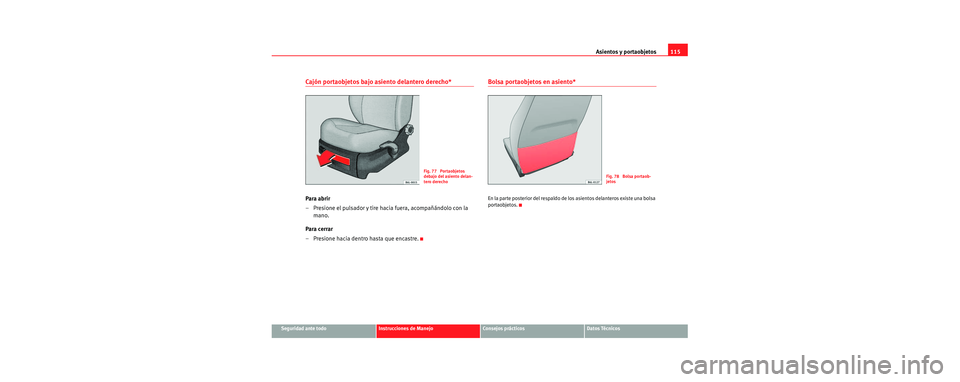

Cajón portaobjetos bajo asiento delantero derecho*
Para abrir
– Presione el pulsador y tire hacia fuera, acompañándolo con la
mano.
Para cerrar
– Presione hacia dentro hasta que encastre.
Bolsa portaobjetos en asiento*
En la parte posterior del respaldo de los asientos delanteros existe una bolsa
portaobjetos.
Fig. 77 Portaobjetos
debajo del asiento delan-
tero derechoFig. 78 Bolsa portaob-
jetos
s2sc.1.book Seite 115 Dienstag, 18. Juli 2006 2:08 14

Asientos y portaobjetos
116

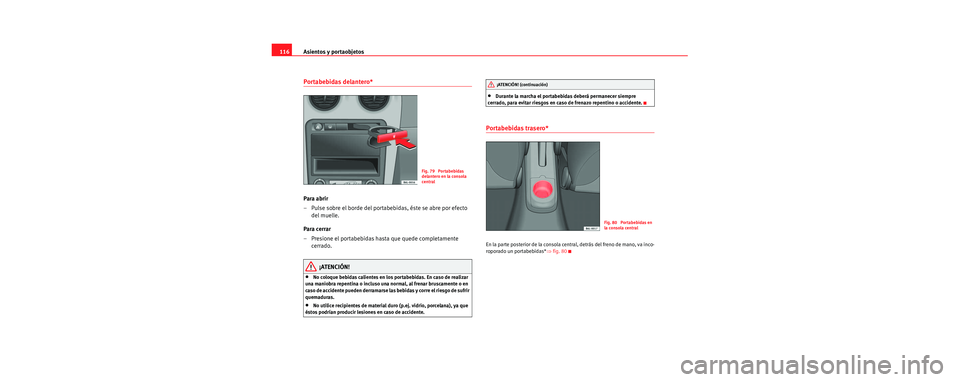

Portabebidas delantero*
Para abrir
– Pulse sobre el borde del portabebidas, éste se abre por efecto
del muelle.
Para cerrar
– Presione el portabebidas hasta que quede completamente cerrado.
¡ATENCIÓN!
•No coloque bebidas calientes en los portabebidas. En caso de realizar
una maniobra repentina o incluso una normal, al frenar bruscamente o en
caso de accidente pueden derramarse las bebidas y corre el riesgo de sufrir
quemaduras.
•No utilice recipientes de material duro (p.ej. vidrio, porcelana), ya que
éstos podrían producir lesiones en caso de accidente.
•Durante la marcha el portabebidas deberá permanecer siempre
cerrado, para evitar riesgos en caso de frenazo repentino o accidente.
Portabebidas trasero*
En la parte posterior de la consola central, detrás del freno de mano, va inco-
roporado un portabebidas* ⇒fig. 80
Fig. 79 Portabebidas
delantero en la consola
central
¡ATENCIÓN! (continuación)
Fig. 80 Portabebidas en
la consola central
s2sc.1.book Seite 116 Dienstag, 18. Juli 2006 2:08 14

Asientos y portaobjetos117
Seguridad ante todoInstrucciones de ManejoConsejos prácticosDatos Técnicos

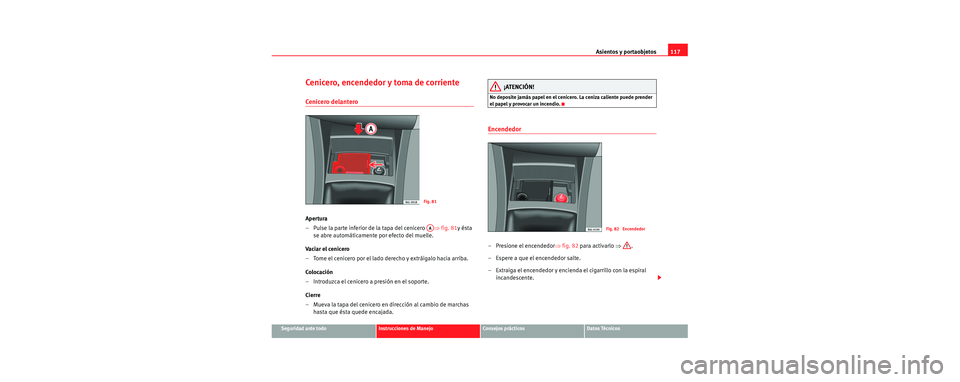

Cenicero, encendedor y toma de corriente
Cenicero delantero
Apertura
– Pulse la parte inferior de la tapa del cenicero ⇒fig. 81 y ésta
se abre automáticamente por efecto del muelle.
Vaciar el cenicero
– Tome el cenicero por el lado derecho y extráigalo hacia arriba.
Colocación
– Introduzca el cenicero a presión en el soporte.
Cierre
– Mueva la tapa del cenicero en dirección al cambio de marchas hasta que ésta quede encajada.
¡ATENCIÓN!
No deposite jamás papel en el cenicero. La ceniza caliente puede prender
el papel y provocar un incendio.
Encendedor
– Presione el encendedor ⇒fig. 82 para activarlo ⇒.
– Espere a que el encendedor salte.
– Extraiga el encendedor y encienda el cigarrillo con la espiral incandescente.
Fig. 81
AAFig. 82 Encendedor
s2sc.1.book Seite 117 Dienstag, 18. Juli 2006 2:08 14

Asientos y portaobjetos
118

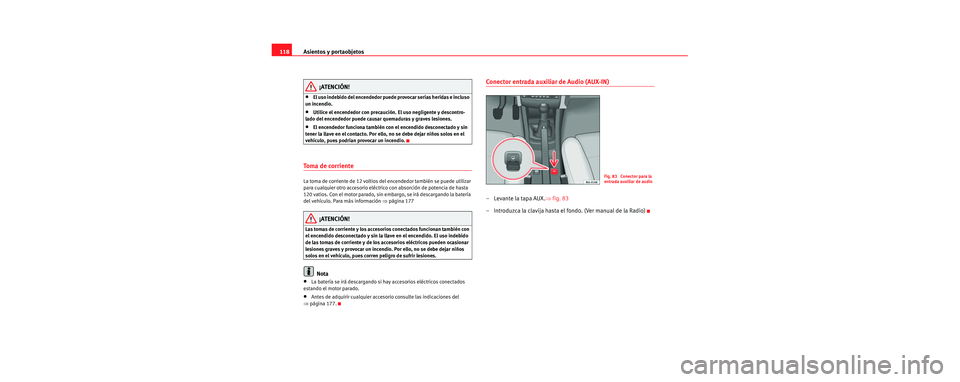

¡ATENCIÓN!
•El uso indebido del encendedor puede provocar serias heridas e incluso
un incendio.
•Utilice el encendedor con precaución. El uso negligente y descontro-
lado del encendedor puede causar quemaduras y graves lesiones.
•El encendedor funciona también co n el encendido desconectado y sin
tener la llave en el contacto. Por ello, no se debe dejar niños solos en el
vehículo, pues podrían provocar un incendio.
Toma de corriente
La toma de corriente de 12 voltios del encendedor también se puede utilizar
para cualquier otro accesorio eléctrico con absorción de potencia de hasta
120 vatios. Con el motor parado, sin e mbargo, se irá descargando la batería
del vehículo. Para más información ⇒página 177
¡ATENCIÓN!
Las tomas de corriente y los accesorios conectados funcionan también con
el encendido desconectado y sin la lla ve en el encendido. El uso indebido
de las tomas de corriente y de los accesorios eléctricos pueden ocasionar
lesiones graves y provocar un incendio. Por ello, no se debe dejar niños
solos en el vehículo, pues corren peligro de sufrir lesiones.
Nota
•La batería se irá descargando si hay accesorios eléctricos conectados
estando el motor parado.
•Antes de adquirir cualquier acceso rio consulte las indicaciones del
⇒ página 177.
Conector entrada auxiliar de Audio (AUX-IN)
– Levante la tapa AUX. ⇒fig. 83
– Introduzca la clavija hasta el fondo. (Ver manual de la Radio)
Fig. 83 Conector para la
entrada auxiliar de audio
s2sc.1.book Seite 118 Dienstag, 18. Juli 2006 2:08 14
