Die Bel a
dung des Fahrzeugs verändert die
Darstellung der projizierten Orientierungsli-
nien. Die von ihnen dargestellte Breite verrin-
gert sich bei zunehmender Beladung des
Fahrzeugs. Schenken Sie der Umgebung des
Fahrzeugs besondere Aufmerksamkeit, wenn
der Innenraum oder der Gepäckraum stark
beladen sind.
● In folgenden Situationen werden Gegen-
stände oder andere F
ahrzeuge auf dem Bild-
schirm näher oder entfernter dargestellt, als
sie sich in Wirklichkeit befinden. Seien Sie
besonders aufmerksam:
–Wenn Sie von einer waagerechten Fläche
auf eine Steigung oder in ein Gefälle fah-
ren.
– Wenn Sie von einer Steigung oder einem
Gefälle auf eine waagerechte Fläche fah-
ren.
– Wenn das Fahrzeug zu hecklastig bela-
den ist.
– Wenn sich das Fahrzeug Gegenständen
nähert, die sich nicht auf dem Boden be-
finden oder über deren Bodenabstützung
vorragen. Diese Gegenstände können
sich bei einer Rückwärtsfahrt auch außer-
halb des Blickwinkels der Kamera befin-
den. Hinweis
● Es i

st wichtig, besonders vorsichtig und
aufmerksam zu sein, wenn der Fahrer mit
dem System noch nicht vertraut ist. ●
Der Rüc kf

ahrassistent steht nicht zur Verfü-
gung, wenn das Fahrzeug eine geöffnete
Heckklappe hat. Betriebshinweise

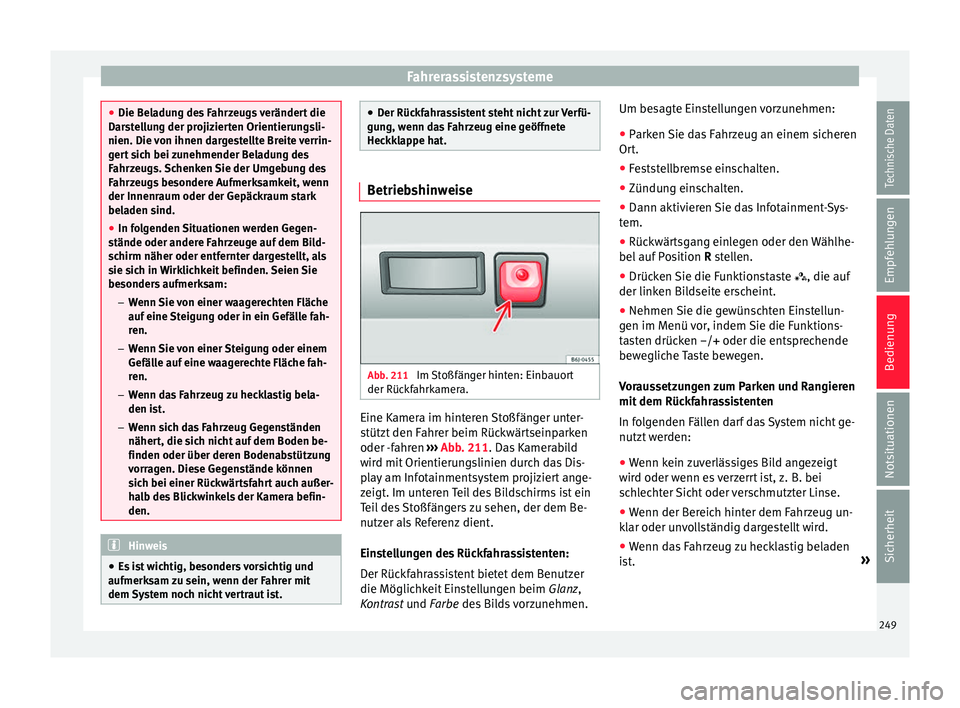

Abb. 211
Im Stoßfänger hinten: Einbauort
der Rüc kf
ahrk

amera. Eine Kamera im hinteren Stoßfänger unter-
s
tütz
t

den Fahrer beim Rückwärtseinparken
oder -fahren ››› Abb. 211. Das Kamerabild
wird mit Orientierungslinien durch das Dis-
play am Infotainmentsystem projiziert ange-
zeigt. Im unteren Teil des Bildschirms ist ein
Teil des Stoßfängers zu sehen, der dem Be-
nutzer als Referenz dient.
Einstellungen des Rückfahrassistenten:
Der Rückfahrassistent bietet dem Benutzer
die Möglichkeit Einstellungen beim Glanz,
Kontrast und Farbe des Bilds vorzunehmen. Um besagte Einstellungen vorzunehmen:
● Parken Sie das Fahrzeug an einem sicheren
Ort
.
● Feststellbremse einschalten.
● Zündung einschalten.
● Dann aktivieren Sie das Infotainment-Sys-
tem.
● Rück

wärtsgang einlegen oder den Wählhe-
bel auf P
osition R stellen.
● Drücken Sie die Funktionstaste , die auf
der linken Bil
dseite erscheint.
● Nehmen Sie die gewünschten Einstellun-
gen im Menü
vor, indem Sie die Funktions-
tasten drücken –/+ oder die entsprechende
bewegliche Taste bewegen.
Voraussetzungen zum Parken und Rangieren
mit dem Rückfahrassistenten
In folgenden Fällen darf das System nicht ge-
nutzt werden:
● Wenn kein zuverlässiges Bild angezeigt
wird oder w
enn es verzerrt ist, z. B. bei
schlechter Sicht oder verschmutzter Linse.
● Wenn der Bereich hinter dem Fahrzeug un-
klar oder u
nvollständig dargestellt wird.
● Wenn das Fahrzeug zu hecklastig beladen
ist
. »
249
Technische Daten
Empfehlungen
Bedienung
Notsituationen
Sicherheit

Bedienung
● Wenn s
ic
h die Position oder der Einbauwin-
kel der Kamera, z. B. nach einem Heckauf-
prall, verändert hat. Fachbetrieb aufsuchen
und System prüfen lassen.
Gewöhnung an das System
Um sich mit dem System, den Orientierungs-
linien und deren Funktion vertraut zu ma-
chen, empfiehlt SEAT, das Einparken und Ma-
növrieren mit der Rückfahrkamera an einem
verkehrsberuhigten Ort oder Parkplatz bei
gutem Wetter und guter Sicht zu üben.
Kameralinse reinigen
Kameralinse sauber, schnee- und eisfrei hal-
ten:
● Befeuchten Sie die Linse mit handelsüb-
lichem Gla
sreinigungsmittel auf Alkoholbasis
und reinigen Sie die Linse mit einen trocke-
nen Tuch.
● Entfernen Sie Schnee mit einem Handfeger.
● Entfernen Sie Eis mit Enteisungsspray. VORSICHT
● Zur R einigu

ng der Kameralinse niemals
Scheuermittel verwenden.
● Schnee oder Eis von der Kameralinse nicht
mit warmem oder heißem
Wasser entfernen.
Die Linse könnte dadurch beschädigt werden. Parken und Rangieren mit dem Rück-
f
ahr
a

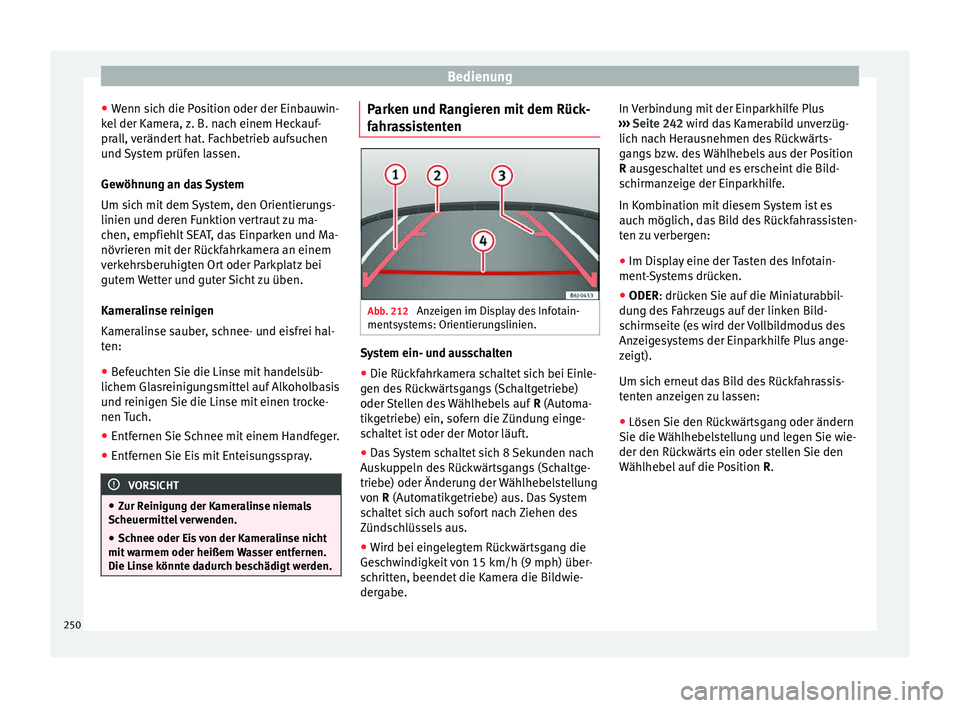

ssistenten Abb. 212
Anzeigen im Display des Infotain-
mentsy s
t

ems: Orientierungslinien. System ein- und ausschalten
● Die Rückfahrkamera schaltet sich bei Einle-
g en de
s

Rückwärtsgangs (Schaltgetriebe)
oder Stellen des Wählhebels auf R (Automa-
tikgetriebe) ein, sofern die Zündung einge-
schaltet ist oder der Motor läuft.
● Das System schaltet sich 8 Sekunden nach
Auskup
peln des Rückwärtsgangs (Schaltge-
triebe) oder Änderung der Wählhebelstellung
von R (Automatikgetriebe) aus. Das System
schaltet sich auch sofort nach Ziehen des
Zündschlüssels aus.
● Wird bei eingelegtem Rückwärtsgang die
Gesc
hwindigkeit von 15 km/h (9 mph) über-
schritten, beendet die Kamera die Bildwie-
dergabe. In Verbindung mit der Einparkhilfe Plus
›››
Seite 242 wird das Kamerabild unverzüg-
lich nach Herausnehmen des Rückwärts-
gangs bzw. des Wählhebels aus der Position
R ausgeschaltet und es erscheint die Bild-
schirmanzeige der Einparkhilfe.
In Kombination mit diesem System ist es
auch möglich, das Bild des Rückfahrassisten-
ten zu verbergen:
● Im Display eine der Tasten des Infotain-
ment-S
ystems drücken.
● ODER: drücken Sie auf die Miniaturabbil-
dun
g des Fahrzeugs auf der linken Bild-
schirmseite (es wird der Vollbildmodus des
Anzeigesystems der Einparkhilfe Plus ange-
zeigt).
Um sich erneut das Bild des Rückfahrassis-
tenten anzeigen zu lassen:
● Lösen Sie den Rückwärtsgang oder ändern
Sie die Wäh
lhebelstellung und legen Sie wie-
der den Rückwärts ein oder stellen Sie den
Wählhebel auf die Position R.
250

Anhängevorrichtung und Anhänger
● ODER: Drüc k
en
Sie die Funktionsfläche
RVC 1)

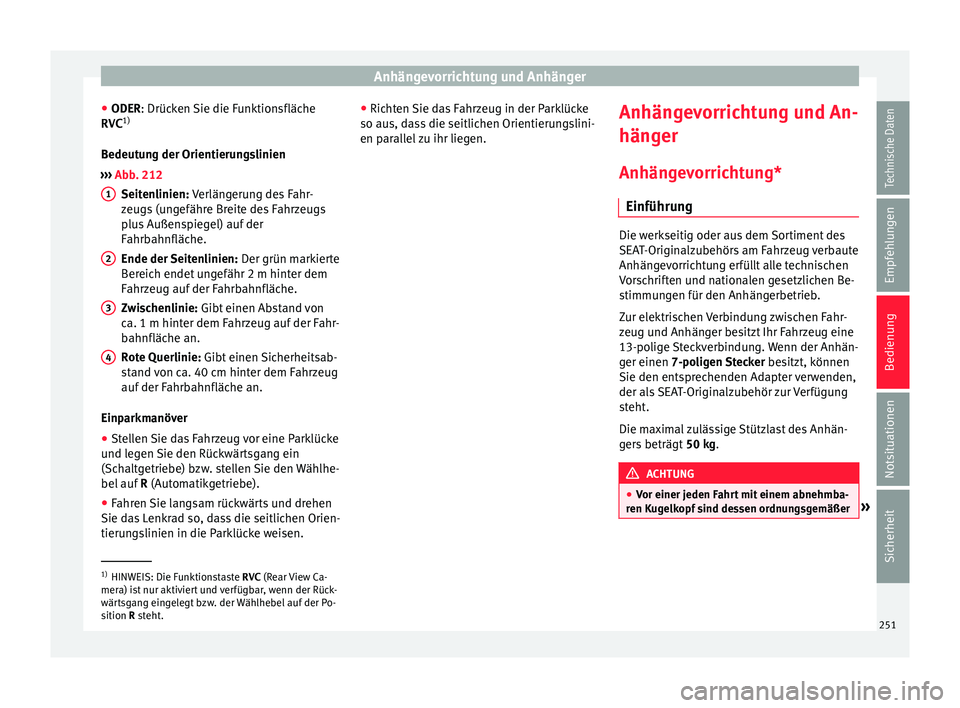

Bedeutung der Orientierungslinien
››› Abb. 212
Seitenlinien: Verlängerung des Fahr-
zeugs (ungefähre Breite des Fahrzeugs
plus Außenspiegel) auf der
Fahrbahnfläche.
Ende der Seitenlinien: Der grün markierte
Bereich endet ungefähr 2 m hinter dem
Fahrzeug auf der Fahrbahnfläche.
Zwischenlinie: Gibt einen Abstand von
ca. 1 m hinter dem Fahrzeug auf der Fahr-
bahnfläche an.
Rote Querlinie: Gibt einen Sicherheitsab-
stand von ca. 40 cm hinter dem Fahrzeug
auf der Fahrbahnfläche an.
Einparkmanöver ● Stellen Sie das Fahrzeug vor eine Parklücke
und le
gen Sie den Rückwärtsgang ein
(Schaltgetriebe) bzw. stellen Sie den Wählhe-
bel auf R (Automatikgetriebe).
● Fahren Sie langsam rückwärts und drehen
Sie das
Lenkrad so, dass die seitlichen Orien-
tierungslinien in die Parklücke weisen. 1 2
3
4 ●
Ric ht
en

Sie das Fahrzeug in der Parklücke
so aus, dass die seitlichen Orientierungslini-
en parallel zu ihr liegen. Anhängevorrichtung und An-
hän
g
er
Anhän
gevorrichtung*
Einführung Die werkseitig oder aus dem Sortiment des
SEA
T-O

riginalzubehörs am Fahrzeug verbaute
Anhängevorrichtung erfüllt alle technischen
Vorschriften und nationalen gesetzlichen Be-
stimmungen für den Anhängerbetrieb.
Zur elektrischen Verbindung zwischen Fahr-
zeug und Anhänger besitzt Ihr Fahrzeug eine
13-polige Steckverbindung. Wenn der Anhän-
ger einen 7-poligen Stecker besitzt, können
Sie den entsprechenden Adapter verwenden,
der als SEAT-Originalzubehör zur Verfügung
steht.
Die maximal zulässige Stützlast des Anhän-
gers beträgt 50 kg. ACHTUNG
● Vor einer j eden F

ahrt mit einem abnehmba-
ren Kugelkopf sind dessen ordnungsgemäßer »1)
HINWEIS: Die Funktionstaste RVC (Rear
View Ca-
mera) ist nur aktiviert und verfügbar, wenn der Rück-
wärtsgang eingelegt bzw. der Wählhebel auf der Po-
sition R steht. 251
Technische Daten
Empfehlungen
Bedienung
Notsituationen
Sicherheit

Bedienung
Sitz und sichere Befestigung in seiner
Aufn
ahme
zu überprüfen.
● Wenn der abnehmbare Kugelkopf nicht
richtig ang
ebracht und befestigt ist, darf er
nicht verwendet werden.
● Es dürfen keine beschädigten oder unvoll-
ständigen Anhän
gevorrichtungen verwendet
werden.
● Führen Sie keine Änderungen oder Anpas-
sun
gen an der Anhängevorrichtung durch.
● Nehmen Sie den abnehmbaren Kugelkopf
niemal
s ab, wenn der Anhänger noch einge-
hängt ist. VORSICHT
Der abnehmbare Kugelkopf ist sorgfältig zu
handh aben, um Lac

kschäden am Stoßfänger
zu vermeiden. Hinweis
Abschleppen des Fahrzeugs mit abnehmba-
rem K ug

elkopf ››› Seite 106. Beschreibung
Abb. 213
Halterung der Anhängevorrich-
t u
n

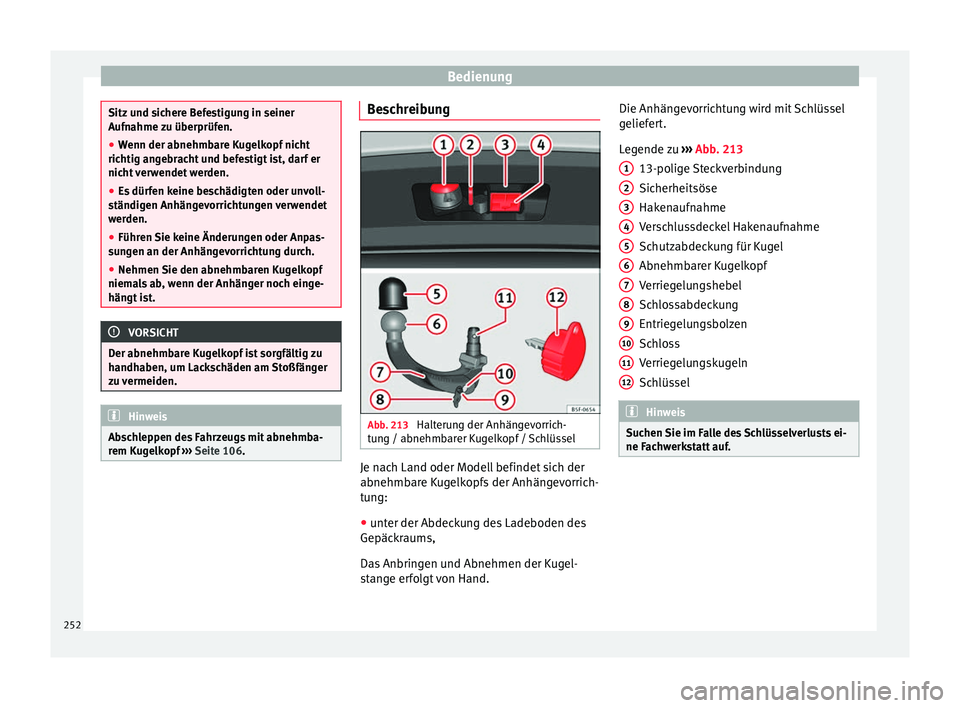

g / abnehmbarer Kugelkopf / Schlüssel Je nach Land oder Modell befindet sich der
abnehmb
ar
e K

ugelkopfs der Anhängevorrich-
tung:
● unter der Abdeckung des Ladeboden des
Gepäckr
aums,
Das Anbringen und Abnehmen der Kugel-
stange erfolgt von Hand. Die Anhängevorrichtung wird mit Schlüssel
geliefer

t.
Legende zu ››› Abb. 213
13-polige Steckverbindung
Sicherheitsöse
Hakenaufnahme
Verschlussdeckel Hakenaufnahme
Schutzabdeckung für Kugel
Abnehmbarer Kugelkopf
Verriegelungshebel
Schlossabdeckung
Entriegelungsbolzen
Schloss
Verriegelungskugeln
Schlüssel Hinweis
Suchen Sie im Falle des Schlüsselverlusts ei-
ne Fac h

werkstatt auf. 1
2
3
4
5
6
7
8
9
10
11
12
252

Anhängevorrichtung und Anhänger

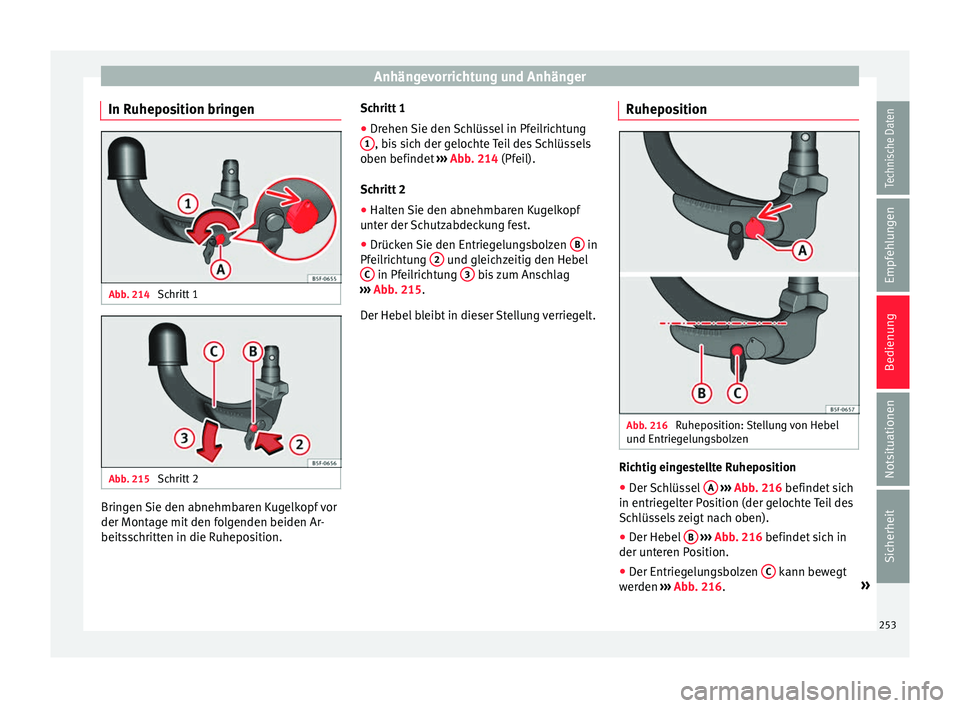

In Ruheposition bringen Abb. 214
Schritt 1 Abb. 215
Schritt 2 Bringen Sie den abnehmbaren Kugelkopf vor
der Mont
ag
e mit
den folgenden beiden Ar-
beitsschritten in die Ruheposition. Schritt 1
● Drehen Sie den Schlüssel in Pfeilrichtung
1 , bis sich der gelochte Teil des Schlüssels
o ben befindet
›

›› Abb. 214 (Pfeil).
Schritt 2 ● Halten Sie den abnehmbaren Kugelkopf
unter der
Schutzabdeckung fest.
● Drücken Sie den Entriegelungsbolzen B in
Pf ei
lric

htung 2 und gleichzeitig den Hebel
C in Pfeilrichtung
3 bis zum Anschlag
› ›
›

Abb. 215.
Der Hebel bleibt in dieser Stellung verriegelt. Ruheposition Abb. 216
Ruheposition: Stellung von Hebel
u nd Entrie
g

elungsbolzen Richtig eingestellte Ruheposition
● Der Schlüssel A
› ›
› Abb
. 216 befindet sich
in entriegelter Position (der gelochte Teil des
Schlüssels zeigt nach oben).
● Der Hebel B
› ›
› Abb
. 216 befindet sich in
der unteren Position.
● Der Entriegelungsbolzen C kann bewegt
w er
den ›

›› Abb. 216. »
253
Technische Daten
Empfehlungen
Bedienung
Notsituationen
Sicherheit

Bedienung
Der so angepasste abnehmbare Kugelkopf ist
einb auber
eit
. VORSICHT
Der Schlüssel kann in Ruheposition weder
entfernt noc

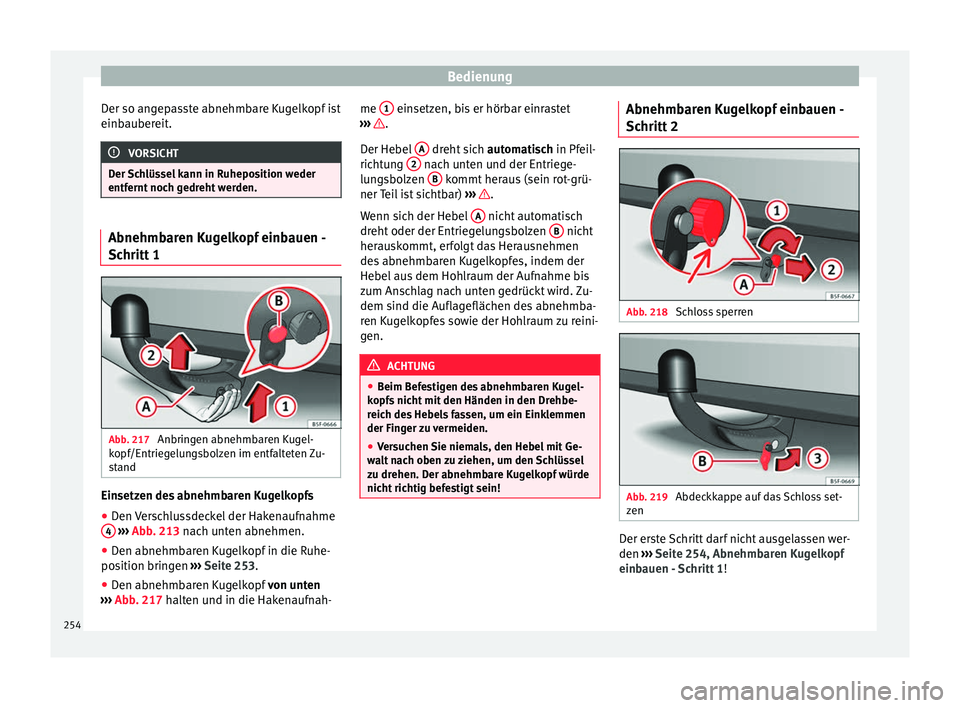

h gedreht werden.Abnehmbaren Kugelkopf einbauen -
Schritt
1 Abb. 217
Anbringen abnehmbaren Kugel-
k opf/Entrie
g

elungsbolzen im entfalteten Zu-
stand Einsetzen des abnehmbaren Kugelkopfs
● Den Verschlussdeckel der Hakenaufnahme
4
› ›
› Abb
. 213 nach unten abnehmen.
● Den abnehmbaren Kugelkopf in die Ruhe-
position brin
gen ››› Seite 253.
● Den abnehmbaren Kugelkopf von unt
en
››› Abb. 217 halten und in die Hakenaufnah- me
1 einsetzen, bis er hörbar einrastet
› ›
›

.
D er He
bel
A dreht sich
autom
ati
sch in Pfeil-
richtung 2 nach unten und der Entriege-
lu n
g
sbolzen B kommt heraus (sein rot-grü-
ner T
ei
l ist sichtbar) ››› .
W enn s
ic
h der Hebel A nicht automatisch
dr eht
oder der Entrie

gelungsbolzen B nicht
her au
sk
ommt, erfolgt das Herausnehmen
des abnehmbaren Kugelkopfes, indem der
Hebel aus dem Hohlraum der Aufnahme bis
zum Anschlag nach unten gedrückt wird. Zu-
dem sind die Auflageflächen des abnehmba-
ren Kugelkopfes sowie der Hohlraum zu reini-
gen. ACHTUNG
● Beim B ef

estigen des abnehmbaren Kugel-
kopfs nicht mit den Händen in den Drehbe-
reich des Hebels fassen, um ein Einklemmen
der Finger zu vermeiden.
● Versuchen Sie niemals, den Hebel mit Ge-
walt
nach oben zu ziehen, um den Schlüssel
zu drehen. Der abnehmbare Kugelkopf würde
nicht richtig befestigt sein! Abnehmbaren Kugelkopf einbauen -
Sc
hritt
2 Abb. 218
Schloss sperren Abb. 219
Abdeckkappe auf das Schloss set-
z en Der erste Schritt darf nicht ausgelassen wer-
den
››
›

Seite 254, Abnehmbaren Kugelkopf
einbauen - Schritt 1 !
254

Anhängevorrichtung und Anhänger

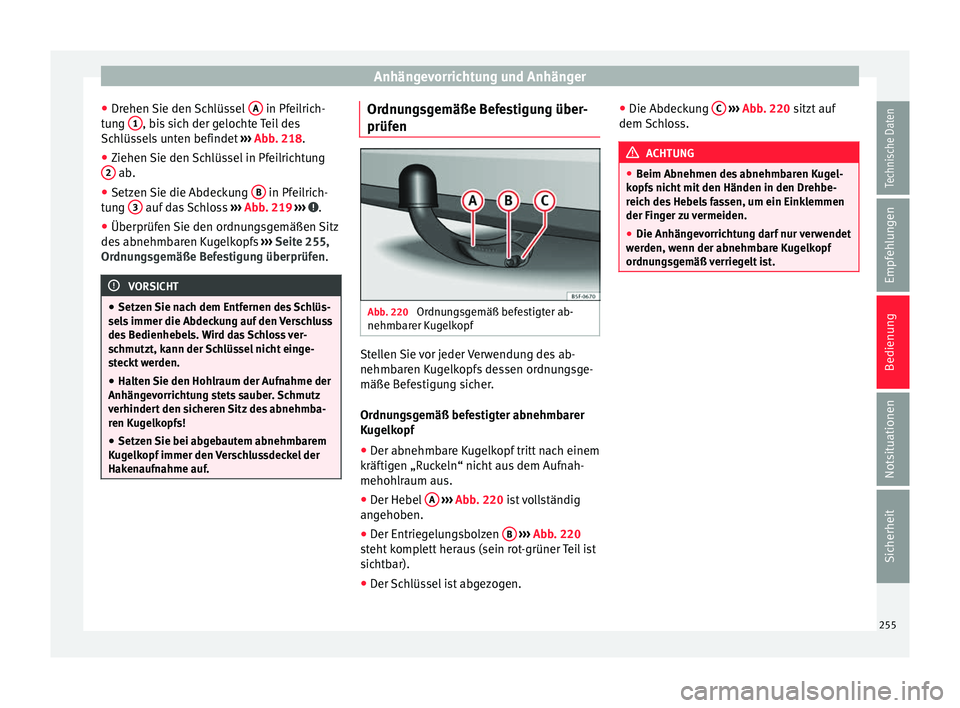

● Dr ehen
Sie den
Schlüssel A in Pfeilrich-
t u
n
g 1 , bis sich der gelochte Teil des
Sc h
lüs
sels unten befindet ››› Abb. 218.
● Ziehen Sie den Schlüssel in Pfeilrichtung
2 ab.
● Setzen Sie die Abdeckung B in Pfeilrich-
t u
n

g 3 auf das Schloss
››
› Abb. 219 ››› .
● Überprüfen Sie den ordnungsgemäßen Sitz
de s
abnehmb

aren Kugelkopfs ››› Seite 255,
Ordnungsgemäße Befestigung überprüfen. VORSICHT
● Setzen Sie n

ach dem Entfernen des Schlüs-
sels immer die Abdeckung auf den Verschluss
des Bedienhebels. Wird das Schloss ver-
schmutzt, kann der Schlüssel nicht einge-
steckt werden.
● Halten Sie den Hohlraum der Aufnahme der
Anhängev
orrichtung stets sauber. Schmutz
verhindert den sicheren Sitz des abnehmba-
ren Kugelkopfs!
● Setzen Sie bei abgebautem abnehmbarem
Kugelk
opf immer den Verschlussdeckel der
Hakenaufnahme auf. Ordnungsgemäße Befestigung über-
prüf
en Abb. 220
Ordnungsgemäß befestigter ab-
nehmb ar
er K

ugelkopf Stellen Sie vor jeder Verwendung des ab-
nehmb
ar
en K

ugelkopfs dessen ordnungsge-
mäße Befestigung sicher.
Ordnungsgemäß befestigter abnehmbarer
Kugelkopf
● Der abnehmbare Kugelkopf tritt nach einem
kräftig
en „Ruckeln“ nicht aus dem Aufnah-
mehohlraum aus.
● Der Hebel A
› ›
› Abb
. 220 ist vollständig
angehoben.
● Der Entriegelungsbolzen B
› ›
› Abb
. 220
steht komplett heraus (sein rot-grüner Teil ist
sichtbar).
● Der Schlüssel ist abgezogen. ●
Die Abdecku
ng C
› ››
Abb
. 220 sitzt auf
dem
Schloss. ACHTUNG
● Beim Abnehmen de s

abnehmbaren Kugel-
kopfs nicht mit den Händen in den Drehbe-
reich des Hebels fassen, um ein Einklemmen
der Finger zu vermeiden.
● Die Anhängevorrichtung darf nur verwendet
werden, w
enn der abnehmbare Kugelkopf
ordnungsgemäß verriegelt ist. 255
Technische Daten
Empfehlungen
Bedienung
Notsituationen
Sicherheit

Bedienung

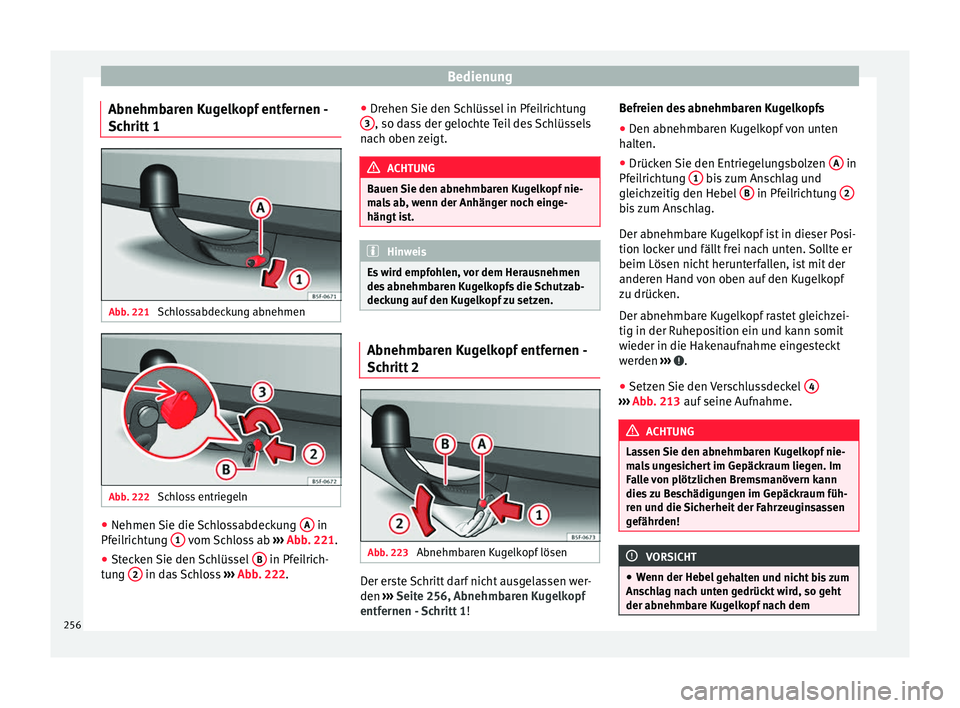

Abnehmbaren Kugelkopf entfernen -
Sc hritt
1 Abb. 221
Schlossabdeckung abnehmen Abb. 222
Schloss entriegeln ●
Nehmen Sie die Schlossabdeckung A in
Pf ei
lric
htung 1 vom Schloss ab
››
› Abb. 221.
● Stecken Sie den Schlüssel B in Pfeilrich-
t u n

g 2 in das Schloss
››
› Abb. 222. ●
Drehen Sie den
Schlüssel in Pfeilrichtung
3 , so dass der gelochte Teil des Schlüssels
n ac
h o
ben zeigt. ACHTUNG
Bauen Sie den abnehmbaren Kugelkopf nie-
ma l

s ab, wenn der Anhänger noch einge-
hängt ist. Hinweis
Es wird empfohlen, vor dem Herausnehmen
des abnehmb

aren Kugelkopfs die Schutzab-
deckung auf den Kugelkopf zu setzen. Abnehmbaren Kugelkopf entfernen -
Sc
hritt
2 Abb. 223
Abnehmbaren Kugelkopf lösen Der erste Schritt darf nicht ausgelassen wer-
den
››
›

Seite 256, Abnehmbaren Kugelkopf
entfernen - Schritt 1 ! Befreien des abnehmbaren Kugelkopfs
● Den abnehmbaren Kugelkopf von unten
halten.
● Drüc

ken Sie den Entriegelungsbolzen A in
Pf ei
lric

htung 1 bis zum Anschlag und
gl eic
hz
eitig den Hebel B in Pfeilrichtung
2 bis zum Anschlag.
D
er abnehmb
ar

e Kugelkopf ist in dieser Posi-
tion locker und fällt frei nach unten. Sollte er
beim Lösen nicht herunterfallen, ist mit der
anderen Hand von oben auf den Kugelkopf
zu drücken.
Der abnehmbare Kugelkopf rastet gleichzei-
tig in der Ruheposition ein und kann somit
wieder in die Hakenaufnahme eingesteckt
werden ››› .
● Setzen Sie den Verschlussdeckel 4 ›››
Abb. 213 auf
seine Aufnahme. ACHTUNG
Lassen Sie den abnehmbaren Kugelkopf nie-
ma l

s ungesichert im Gepäckraum liegen. Im
Falle von plötzlichen Bremsmanövern kann
dies zu Beschädigungen im Gepäckraum füh-
ren und die Sicherheit der Fahrzeuginsassen
gefährden! VORSICHT
● Wenn der He bel

gehalten und nicht bis zum
Anschlag nach unten gedrückt wird, so geht
der abnehmbare Kugelkopf nach dem 256

Anhängevorrichtung und Anhänger

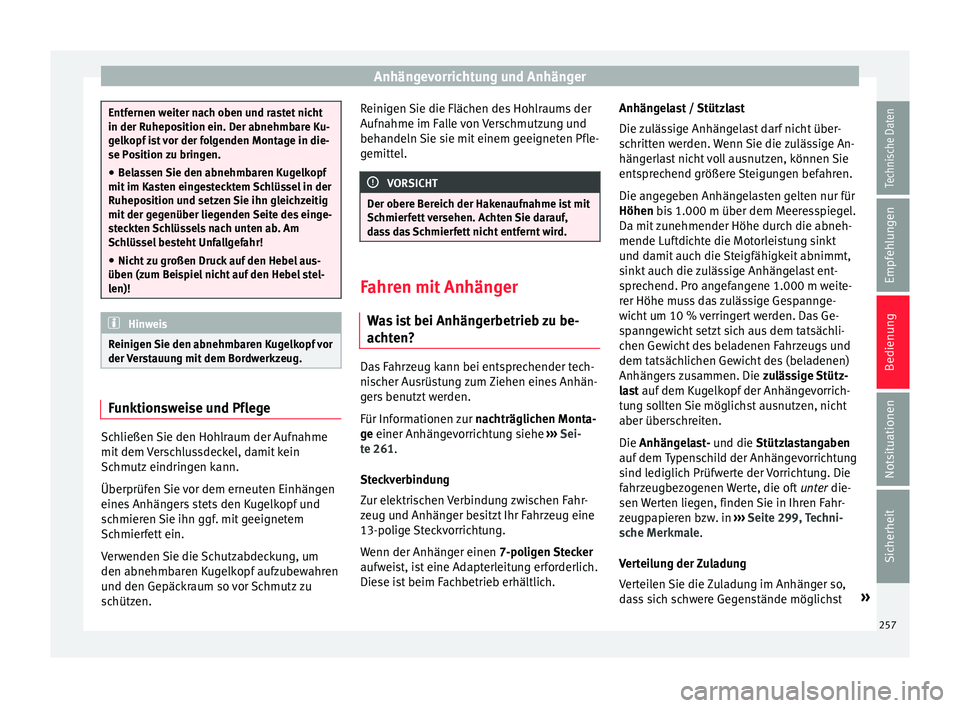

Entfernen weiter nach oben und rastet nicht
in der Ruhepo
s
ition ein. Der abnehmbare Ku-
gelkopf ist vor der folgenden Montage in die-
se Position zu bringen.
● Belassen Sie den abnehmbaren Kugelkopf
mit im Ka
sten eingestecktem Schlüssel in der
Ruheposition und setzen Sie ihn gleichzeitig
mit der gegenüber liegenden Seite des einge-
steckten Schlüssels nach unten ab. Am
Schlüssel besteht Unfallgefahr!
● Nicht zu großen Druck auf den Hebel aus-
üben (zum Bei
spiel nicht auf den Hebel stel-
len)! Hinweis
Reinigen Sie den abnehmbaren Kugelkopf vor
der V er

stauung mit dem Bordwerkzeug. Funktionsweise und Pflege
Schließen Sie den Hohlraum der Aufnahme
mit
dem
V

erschlussdeckel, damit kein
Schmutz eindringen kann.
Überprüfen Sie vor dem erneuten Einhängen
eines Anhängers stets den Kugelkopf und
schmieren Sie ihn ggf. mit geeignetem
Schmierfett ein.
Verwenden Sie die Schutzabdeckung, um
den abnehmbaren Kugelkopf aufzubewahren
und den Gepäckraum so vor Schmutz zu
schützen. Reinigen Sie die Flächen des Hohlraums der
Aufnahme im F

alle von Verschmutzung und
behandeln Sie sie mit einem geeigneten Pfle-
gemittel. VORSICHT
Der obere Bereich der Hakenaufnahme ist mit
Schmier f

ett versehen. Achten Sie darauf,
dass das Schmierfett nicht entfernt wird. Fahren mit Anhänger
Wa s

ist bei Anhängerbetrieb zu be-
achten? Das Fahrzeug kann bei entsprechender tech-
ni
s
c

her Ausrüstung zum Ziehen eines Anhän-
gers benutzt werden.
Für Informationen zur nachträglichen Monta-
ge einer Anhängevorrichtung siehe ›››
Sei-
te 261.
Steckverbindung
Zur elektrischen Verbindung zwischen Fahr-
zeug und Anhänger besitzt Ihr Fahrzeug eine
13-polige Steckvorrichtung.
Wenn der Anhänger einen 7-poligen Stecker
aufweist, ist eine Adapterleitung erforderlich.
Diese ist beim Fachbetrieb erhältlich. Anhängelast / Stützlast
Die zu

lässige Anhängelast darf nicht über-
schritten werden. Wenn Sie die zulässige An-
hängerlast nicht voll ausnutzen, können Sie
entsprechend größere Steigungen befahren.
Die angegeben Anhängelasten gelten nur für
Höhen bis 1.000 m über dem Meeresspiegel.
Da mit zunehmender Höhe durch die abneh-
mende Luftdichte die Motorleistung sinkt
und damit auch die Steigfähigkeit abnimmt,
sinkt auch die zulässige Anhängelast ent-
sprechend. Pro angefangene 1.000 m weite-
rer Höhe muss das zulässige Gespannge-
wicht um 10 % verringert werden. Das Ge-
spanngewicht setzt sich aus dem tatsächli-
chen Gewicht des beladenen Fahrzeugs und
dem tatsächlichen Gewicht des (beladenen)
Anhängers zusammen. Die zulässige Stütz-
last auf dem Kugelkopf der Anhängevorrich-
tung sollten Sie möglichst ausnutzen, nicht
aber überschreiten.
Die Anhängelast- und die Stützlastangaben
auf dem Typenschild der Anhängevorrichtung
sind lediglich Prüfwerte der Vorrichtung. Die
fahrzeugbezogenen Werte, die oft unter die-
sen Werten liegen, finden Sie in Ihren Fahr-
zeugpapieren bzw. in ››› Seite 299, Techni-
sche Merkmale.
Verteilung der Zuladung
Verteilen Sie die Zuladung im Anhänger so,
dass sich schwere Gegenstände möglichst »
257
Technische Daten
Empfehlungen
Bedienung
Notsituationen
Sicherheit

Bedienung

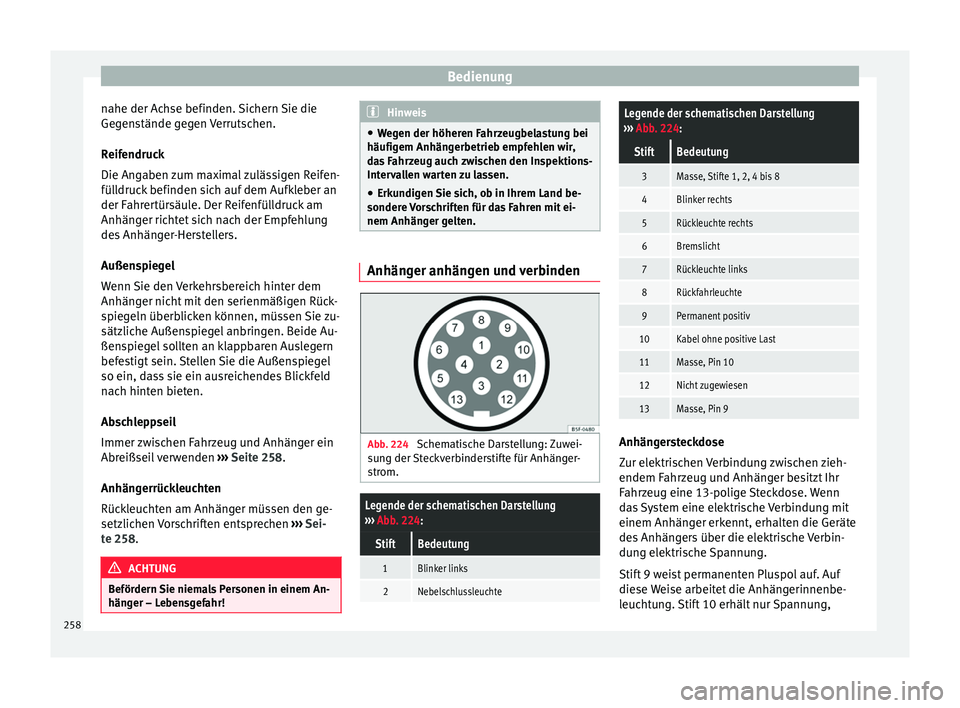

nahe der Achse befinden. Sichern Sie die
Ge g
en
stände gegen Verrutschen.
Reifendruck
Die Angaben zum maximal zulässigen Reifen-
fülldruck befinden sich auf dem Aufkleber an
der Fahrertürsäule. Der Reifenfülldruck am
Anhänger richtet sich nach der Empfehlung
des Anhänger-Herstellers.
Außenspiegel
Wenn Sie den Verkehrsbereich hinter dem
Anhänger nicht mit den serienmäßigen Rück-
spiegeln überblicken können, müssen Sie zu-
sätzliche Außenspiegel anbringen. Beide Au-
ßenspiegel sollten an klappbaren Auslegern
befestigt sein. Stellen Sie die Außenspiegel
so ein, dass sie ein ausreichendes Blickfeld
nach hinten bieten.
Abschleppseil
Immer zwischen Fahrzeug und Anhänger ein
Abreißseil verwenden ››› Seite 258.
Anhängerrückleuchten
Rückleuchten am Anhänger müssen den ge-
setzlichen Vorschriften entsprechen ››› Sei-
te 258. ACHTUNG
Befördern Sie niemals Personen in einem An-
häng er – L

ebensgefahr! Hinweis
● We g

en der höheren Fahrzeugbelastung bei
häufigem Anhängerbetrieb empfehlen wir,
das Fahrzeug auch zwischen den Inspektions-
Intervallen warten zu lassen.
● Erkundigen Sie sich, ob in Ihrem Land be-
sondere V
orschriften für das Fahren mit ei-
nem Anhänger gelten. Anhänger anhängen und verbinden
Abb. 224
Schematische Darstellung: Zuwei-
s u
n

g der Steckverbinderstifte für Anhänger-
strom.
Legende der schematischen Darstellung
››› Abb. 224:
StiftBedeutung
1Blinker links
2Nebelschlussleuchte
Legende der schematischen Darstellung
››› Abb. 224:
StiftBedeutung
3Masse, Stifte 1, 2, 4 bis 8
4Blinker rechts
5Rückleuchte rechts
6Bremslicht
7Rückleuchte links
8Rückfahrleuchte
9Permanent positiv
10Kabel ohne positive Last
11Masse, Pin 10
12Nicht zugewiesen
13Masse, Pin 9 Anhängersteckdose
Z
ur el
ektri

schen Verbindung zwischen zieh-
endem Fahrzeug und Anhänger besitzt Ihr
Fahrzeug eine 13-polige Steckdose. Wenn
das System eine elektrische Verbindung mit
einem Anhänger erkennt, erhalten die Geräte
des Anhängers über die elektrische Verbin-
dung elektrische Spannung.
Stift 9 weist permanenten Pluspol auf. Auf
diese Weise arbeitet die Anhängerinnenbe-
leuchtung. Stift 10 erhält nur Spannung,
258
