Seat Ibiza 5D 2005 Betriebsanleitung (in German)

Prüfen und Nachfüllen199
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Technische Daten
Vorsicht!
•
Klemmen Sie die Fahrzeugbatterie niemals bei eingeschalteter Zündung
oder bei laufendem Motor ab, da sonst die elektrische Anlage bzw. elektroni-
sche Bauteile beschädigt werden.
•
Setzen Sie die Fahrzeugbatterie nicht für längere Zeit dem direkten Tages-
licht aus, um das Batteriegehäuse vor UV-Strahlen zu schützen.
•
Schützen Sie die Batterie bei längeren Standzeiten vor Frost, damit sie
nicht „einfriert“ und dadurch zerstört wird.
Säurestand prüfen
Der Säurestand der Batterie sollte bei hohen Kilometerlauf-
leistungen, in Ländern mit warmem Klima und bei älteren
Batterien regelmäßig kontrolliert werden.– Öffnen Sie die Motorraumklappe und klappen Sie die Batterieab- deckung vorne hoch ⇒ in „Sicherheitshinweise zu Arbeiten
im Motorraum“ auf Seite 183 ⇒ in „Warnhinweise zum
Umgang mit der Fahrzeugbatterie“ auf Seite 198.
– Prüfen Sie die Farbanzeige im runden Sichtfenster an der Ober- seite der Batterie.
– Befinden sich Luftblasen im Sichtfenster, beseitigen Sie diese, indem Sie vorsichtig auf das Sichtfenster klopfen.Die Lage der Fahrzeugbatterie können Sie aus der entsprechenden Motor-
raumabbildung auf ⇒ Seite 242 entnehmen.
Das runde Sichtfenster („magisches Auge“) an der Oberseite der Batterie
ändert seine Farbe je nach Ladezustand oder Säurestand der Batterie. Ist die Anzeige im Sichtfenster
farblos oder hellgelb, ist der Säurestand der
Batterie zu niedrig. Lassen Sie die Ba tterie bei einem Fachbetrieb überprüfen.
Die Farbanzeigen grün und schwarz dien en der Werkstatt zur Diagnose der
Batterie.
Fahrzeugbatterie laden oder ersetzen
Die Batterie ist wartungsfrei und wird im Rahmen des Service
regelmäßig überprüft. Alle Arbeiten an der Fahrzeugbatterie
erfordern spezielle Fachkenntnisse.Bei häufigem Kurzstreckenbetrieb und langen Standzeiten lassen Sie die
Fahrzeugbatterie auch zwischen den Service-Terminen von einem Fachbe-
trieb prüfen.
Treten Startprobleme wegen zu geringe r Batterieladung auf, kann dies auf
eine defekte Fahrzeugbatterie hindeuten. In diesem Fall empfehlen wir
Ihnen, die Fahrzeugbatterie vom Fachbetrieb prüfen und aufladen bzw.
ersetzen zu lassen.
Batterie laden
Das Aufladen der Fahrzeugbatterie sollte von einem Fachbetrieb durchge-
führt werden, da Batterien mit eine r besonderen Technologie eingesetzt
werden, die spannungsbegrenztes Laden erfordert.
Batterie ersetzen
Die Fahrzeugbatterie ist entsprechend dem Einbauort entwickelt und mit
Sicherheitsmerkmalen ausgestattet.
Original SEAT-Batterien erfüllen die Wartungs-, Leistungs- und Sicherheitsan-
forderungen des Fahrzeugs.
Ibiza aleman Seite 199 Donnerstag, 6. Oktober 2005 11:03 11

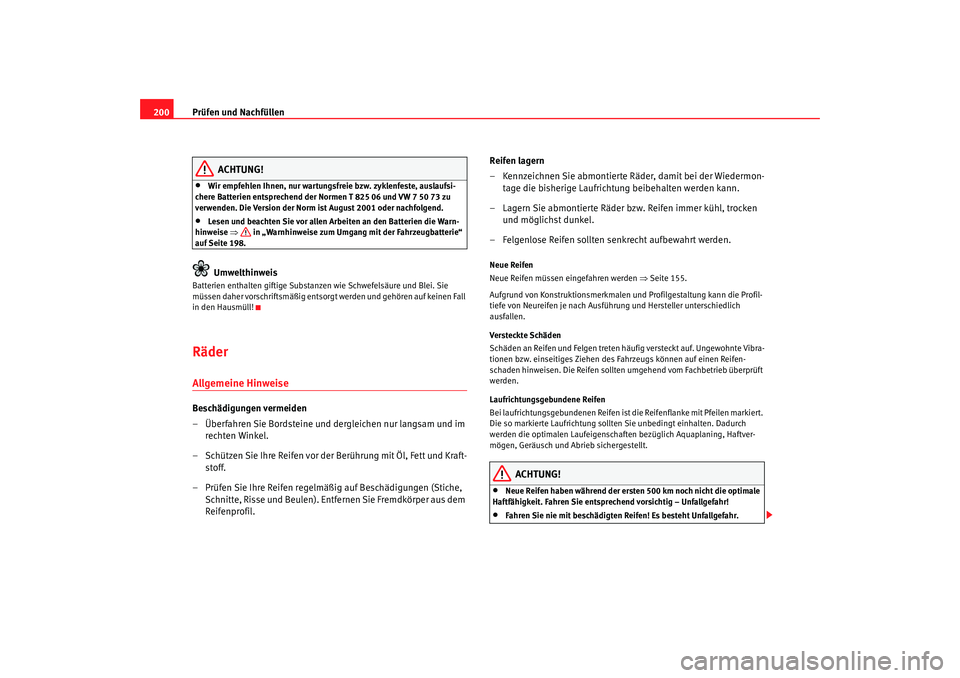

Prüfen und Nachfüllen
200
ACHTUNG!
•
Wir empfehlen Ihnen, nur wartungsfreie bzw. zyklenfeste, auslaufsi-
chere Batterien entsprechend der Normen T 825 06 und VW 7 50 73 zu
verwenden. Die Version der Norm ist August 2001 oder nachfolgend.
•
Lesen und beachten Sie vor allen Arbeiten an den Batterien die Warn-
hinweise ⇒ in „Warnhinweise zum Umgang mit der Fahrzeugbatterie“
auf Seite 198.Umwelthinweis
Batterien enthalten giftige Substanzen wie Schwefelsäure und Blei. Sie
müssen daher vorschriftsmäßig entsorgt werden und gehören auf keinen Fall
in den Hausmüll!RäderAllgemeine HinweiseBeschädigungen vermeiden
– Überfahren Sie Bordsteine und dergleichen nur langsam und im rechten Winkel.
– Schützen Sie Ihre Reifen vor der Berührung mit Öl, Fett und Kraft- stoff.
– Prüfen Sie Ihre Reifen regelmäßig auf Beschädigungen (Stiche, Schnitte, Risse und Beulen). Entfernen Sie Fremdkörper aus dem
Reifenprofil. Reifen lagern
– Kennzeichnen Sie abmontierte Räder, damit bei der Wiedermon-
tage die bisherige Laufrichtung beibehalten werden kann.
– Lagern Sie abmontierte Räder bzw. Reifen immer kühl, trocken und möglichst dunkel.
– Felgenlose Reifen sollten senkrecht aufbewahrt werden.
Neue Reifen
Neue Reifen müssen eingefahren werden ⇒Seite 155.
Aufgrund von Konstruktionsmerkmalen und Profilgestaltung kann die Profil-
tiefe von Neureifen je nach Ausfüh rung und Hersteller unterschiedlich
ausfallen.
Versteckte Schäden
Schäden an Reifen und Felgen treten häufig versteckt auf. Ungewohnte Vibra-
tionen bzw. einseitiges Ziehen des Fahrzeugs können auf einen Reifen-
schaden hinweisen. Die Reifen sollten umgehend vom Fachbetrieb überprüft
werden.
Laufrichtungsgebundene Reifen
Bei laufrichtungsgebundenen Reifen ist die Reifenflanke mit Pfeilen markiert.
Die so markierte Laufrichtung sollte n Sie unbedingt einhalten. Dadurch
werden die optimalen Laufeigenschaften bezüglich Aquaplaning, Haftver-
mögen, Geräusch und Abrieb sichergestellt.
ACHTUNG!
•
Neue Reifen haben während der ersten 500 km noch nicht die optimale
Haftfähigkeit. Fahren Sie entsprechend vorsichtig – Unfallgefahr!
•
Fahren Sie nie mit beschädigten Reifen! Es besteht Unfallgefahr.
Ibiza aleman Seite 200 Donnerstag, 6. Oktober 2005 11:03 11

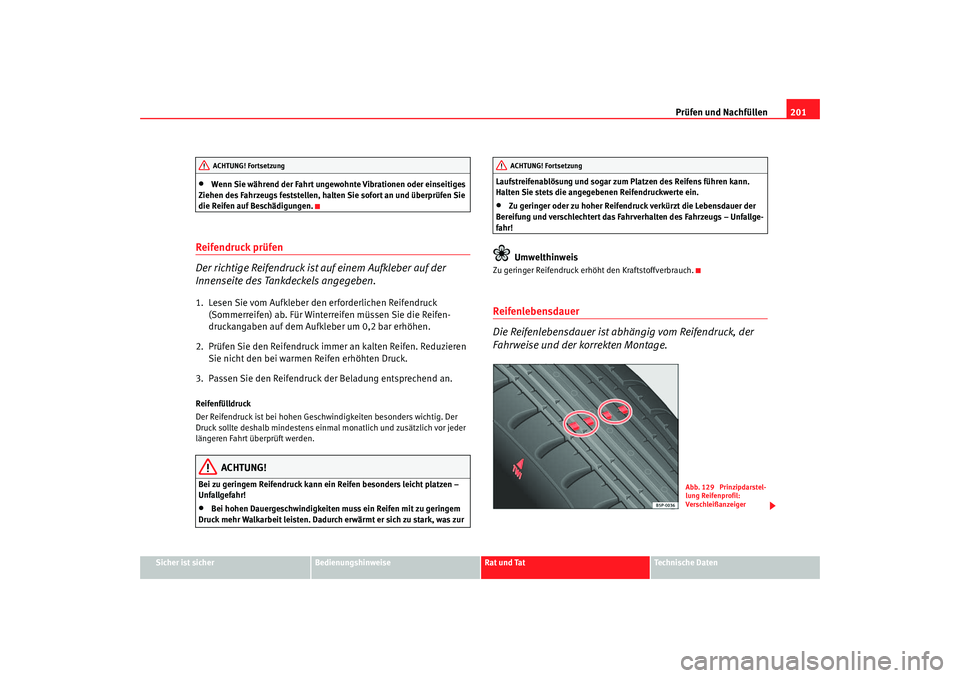

Prüfen und Nachfüllen201
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Technische Daten
•
Wenn Sie während der Fahrt ungewohnte Vibrationen oder einseitiges
Ziehen des Fahrzeugs feststellen, halten Sie sofort an und überprüfen Sie
die Reifen auf Beschädigungen.
Reifendruck prüfen
Der richtige Reifendruck ist auf einem Aufkleber auf der
Innenseite des Tankdeckels angegeben.1. Lesen Sie vom Aufkleber den erforderlichen Reifendruck (Sommerreifen) ab. Für Winterreifen müssen Sie die Reifen-
druckangaben auf dem Aufkleber um 0,2 bar erhöhen.
2. Prüfen Sie den Reifendruck immer an kalten Reifen. Reduzieren Sie nicht den bei warmen Reifen erhöhten Druck.
3. Passen Sie den Reifendruck der Beladung entsprechend an.Reifenfülldruck
Der Reifendruck ist bei hohen Geschw indigkeiten besonders wichtig. Der
Druck sollte deshalb mindestens einmal monatlich und zusätzlich vor jeder
längeren Fahrt überprüft werden.
ACHTUNG!
Bei zu geringem Reifendruck kann ein Reifen besonders leicht platzen –
Unfallgefahr!•
Bei hohen Dauergeschwindigkeiten muss ein Reifen mit zu geringem
Druck mehr Walkarbeit leisten. Dadurch erwärmt er sich zu stark, was zur Laufstreifenablösung und sogar zum Platzen des Reifens führen kann.
Halten Sie stets die angegebenen Reifendruckwerte ein.
•
Zu geringer oder zu hoher Reifen
druck verkürzt die Lebensdauer der
Bereifung und verschlechtert das Fahrverhalten des Fahrzeugs – Unfallge-
fahr!Umwelthinweis
Zu geringer Reifendruck erhö ht den Kraftstoffverbrauch.Reifenlebensdauer
Die Reifenlebensdauer ist abhängig vom Reifendruck, der
Fahrweise und der korrekten Montage.
ACHTUNG! Fortsetzung
ACHTUNG! Fortsetzung
Abb. 129 Prinzipdarstel-
lung Reifenprofil:
Verschleißanzeiger
Ibiza aleman Seite 201 Donnerstag, 6. Oktober 2005 11:03 11

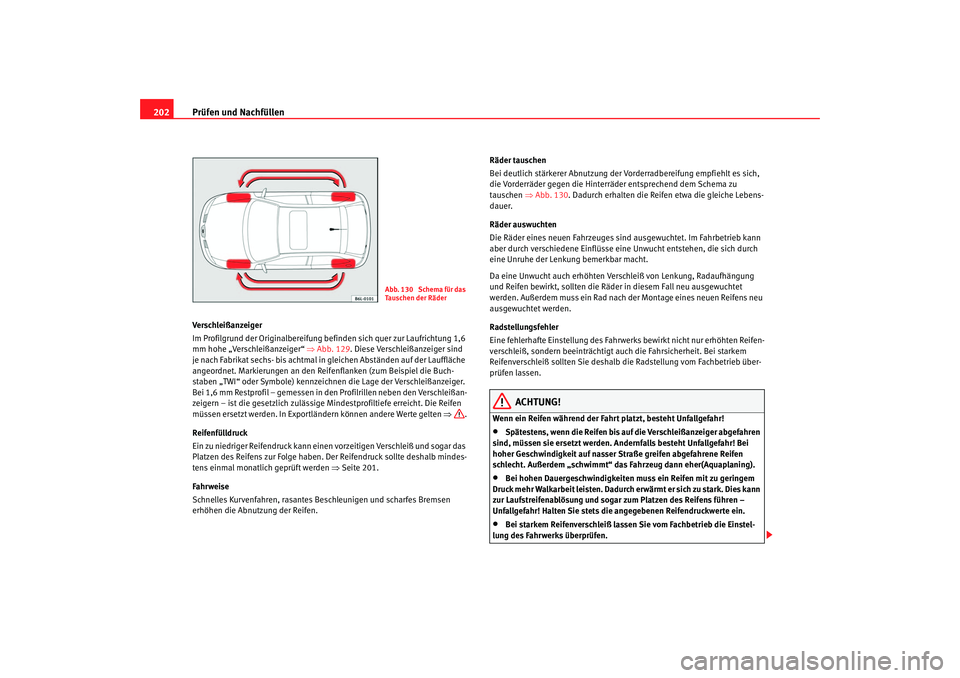

Prüfen und Nachfüllen
202Verschleißanzeiger
Im Profilgrund der Originalbereifung be finden sich quer zur Laufrichtung 1,6
mm hohe „Verschleißanzeiger“ ⇒Abb. 129 . Diese Verschleißanzeiger sind
je nach Fabrikat sechs- bis achtmal in gleichen Abständen auf der Lauffläche
angeordnet. Markierungen an den Reife nflanken (zum Beispiel die Buch-
staben „TWI“ oder Symbole) kennzeichnen die Lage der Verschleißanzeiger.
Bei 1,6 mm Restprofil – gemessen in de n Profilrillen neben den Verschleißan-
zeigern – ist die gesetzlich zulässige Mindestprofiltiefe erreicht. Die Reifen
müssen ersetzt werden. In Exportlä ndern können andere Werte gelten ⇒.
Reifenfülldruck
Ein zu niedriger Reifendruck kann eine n vorzeitigen Verschleiß und sogar das
Platzen des Reifens zur Folge haben. Der Reifendruck sollte deshalb mindes-
tens einmal monatlich geprüft werden ⇒Seite 201.
Fahrweise
Schnelles Kurvenfahren, rasantes Beschleunigen und scharfes Bremsen
erhöhen die Abnutzung der Reifen. Räder tauschen
Bei deutlich stärkerer Abnutzung der Vorderradbereifung empfiehlt es sich,
die Vorderräder gegen die Hinterräder entsprechend dem Schema zu
tauschen
⇒Abb. 130 . Dadurch erhalten die Reifen etwa die gleiche Lebens-
dauer.
Räder auswuchten
Die Räder eines neuen Fahrzeuges sind ausgewuchtet. Im Fahrbetrieb kann
aber durch verschiedene Einflüsse eine Unwucht entstehen, die sich durch
eine Unruhe der Lenkung bemerkbar macht.
Da eine Unwucht auch erhöhten Vers chleiß von Lenkung, Radaufhängung
und Reifen bewirkt, sollten die Räder in diesem Fall neu ausgewuchtet
werden. Außerdem muss ein Rad nach der Montage eines neuen Reifens neu
ausgewuchtet werden.
Radstellungsfehler
Eine fehlerhafte Einstellung des Fahrwe rks bewirkt nicht nur erhöhten Reifen-
verschleiß, sondern beeinträchtigt auch die Fahrsicherheit. Bei starkem
Reifenverschleiß sollten Sie deshalb die Radstellung vom Fachbetrieb über-
prüfen lassen.
ACHTUNG!
Wenn ein Reifen während der Fahrt platzt, besteht Unfallgefahr!•
Spätestens, wenn die Reifen bis auf die Verschleißanzeiger abgefahren
sind, müssen sie ersetzt werden. Andernfalls besteht Unfallgefahr! Bei
hoher Geschwindigkeit auf nasser Straße greifen abgefahrene Reifen
schlecht. Außerdem „schwimmt“ das Fahrzeug dann eher(Aquaplaning).
•
Bei hohen Dauergeschwindigkeiten muss ein Reifen mit zu geringem
Druck mehr Walkarbeit leisten. Dadurc h erwärmt er sich zu stark. Dies kann
zur Laufstreifenablösung und sogar zum Platzen des Reifens führen –
Unfallgefahr! Halten Sie stets die angegebenen Reifendruckwerte ein.
•
Bei starkem Reifenverschleiß lassen Sie vom Fachbetrieb die Einstel-
lung des Fahrwerks überprüfen.
Abb. 130 Schema für das
Ta u s ch e n d e r R ä d e r
Ibiza aleman Seite 202 Donnerstag, 6. Oktober 2005 11:03 11

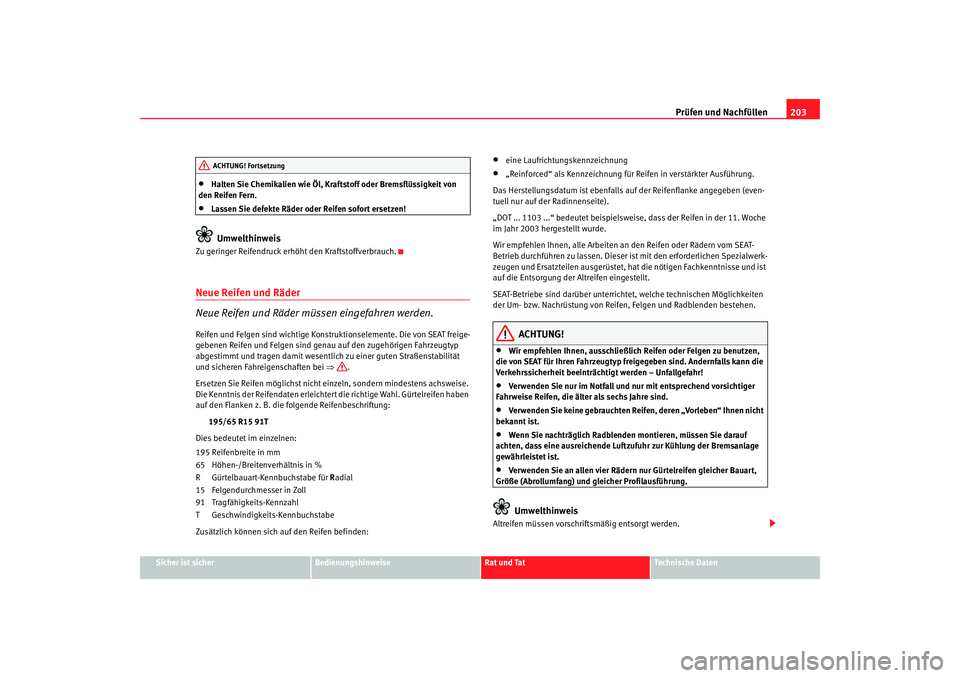

Prüfen und Nachfüllen203
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Technische Daten
•
Halten Sie Chemikalien wie Öl, Kr aftstoff oder Bremsflüssigkeit von
den Reifen Fern.
•
Lassen Sie defekte Räder oder Reifen sofort ersetzen!Umwelthinweis
Zu geringer Reifendruck erhöht den Kraftstoffverbrauch.Neue Reifen und Räder
Neue Reifen und Räder müssen eingefahren werden.Reifen und Felgen sind wichtige Konstruktionselemente. Die von SEAT freige-
gebenen Reifen und Felgen sind gena u auf den zugehörigen Fahrzeugtyp
abgestimmt und tragen damit wesentlich zu einer guten Straßenstabilität
und sicheren Fahreigenschaften bei ⇒.
Ersetzen Sie Reifen möglichst nicht einzeln, sondern mindestens achsweise.
Die Kenntnis der Reifendaten erleichtert die richtige Wahl. Gürtelreifen haben
auf den Flanken z. B. die folgende Reifenbeschriftung:
195/65 R15 91T
Dies bedeutet im einzelnen:
195 Reifenbreite in mm
65 Höhen-/Breitenverhältnis in %
R Gürtelbauart-Kennbuchstabe für Radial
15 Felgendurchmesser in Zoll
91 Tragfähigkeits-Kennzahl
T Geschwindigkeits-Kennbuchstabe
Zusätzlich können sich auf den Reifen befinden:
•
eine Laufrichtu ngskennzeichnung
•
„Reinforced“ als Kennzeichnung für Re ifen in verstärkter Ausführung.
Das Herstellungsdatum ist ebenfalls auf der Reifenflanke angegeben (even-
tuell nur auf der Radinnenseite).
„DOT ... 1103 ...“ bedeutet beispielsweise, dass der Reifen in der 11. Woche
im Jahr 2003 hergestellt wurde.
Wir empfehlen Ihnen, alle Arbeiten an den Reifen oder Rädern vom SEAT-
Betrieb durchführen zu lassen. Dieser ist mit den erforderlichen Spezialwerk-
zeugen und Ersatzteilen ausgerüstet, hat die nötigen Fachkenntnisse und ist
auf die Entsorgung der Altreifen eingestellt.
SEAT-Betriebe sind darüber unterricht et, welche technischen Möglichkeiten
der Um- bzw. Nachrüstung von Reifen, Felgen und Radblenden bestehen.
ACHTUNG!
•
Wir empfehlen Ihnen, ausschließlich Reifen oder Felgen zu benutzen,
die von SEAT für Ihren Fahrzeugtyp freigegeben sind. Andernfalls kann die
Verkehrssicherheit beeinträchtigt werden – Unfallgefahr!
•
Verwenden Sie nur im Notfall und nur mit entsprechend vorsichtiger
Fahrweise Reifen, die älter als sechs Jahre sind.
•
Verwenden Sie keine gebrauchten Reifen, deren „Vorleben“ Ihnen nicht
bekannt ist.
•
Wenn Sie nachträglich Radblenden montieren, müssen Sie darauf
achten, dass eine ausreichende Luftzufuhr zur Kühlung der Bremsanlage
gewährleistet ist.
•
Verwenden Sie an allen vier Rädern nur Gürtelreifen gleicher Bauart,
Größe (Abrollumfang) und gleicher Profilausführung.Umwelthinweis
Altreifen müssen vorschriftsmäßig entsorgt werden.
ACHTUNG! Fortsetzung
Ibiza aleman Seite 203 Donnerstag, 6. Oktober 2005 11:03 11

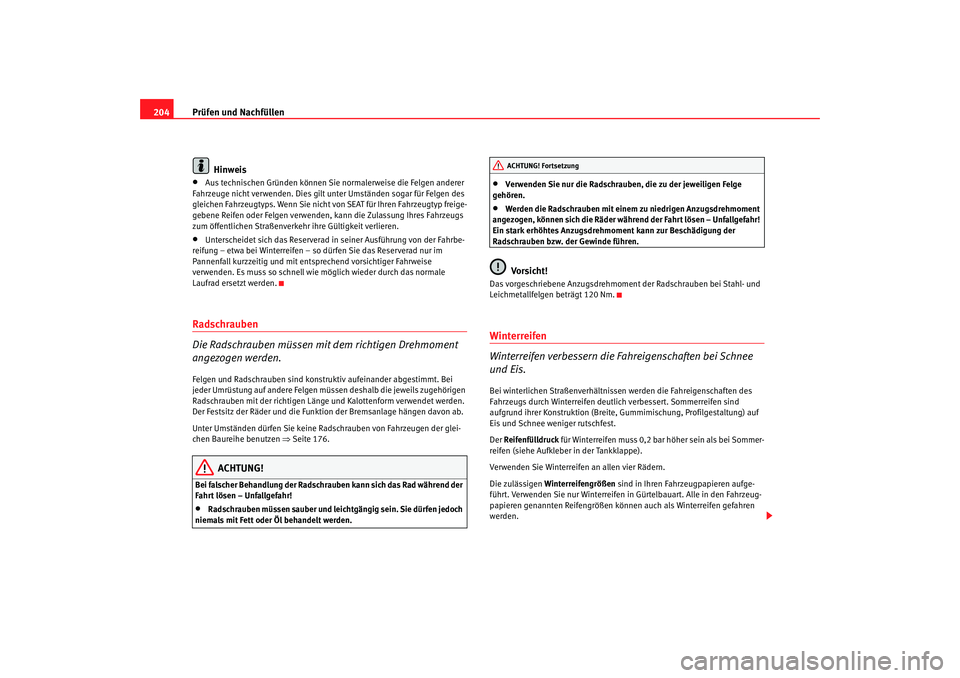

Prüfen und Nachfüllen
204
Hinweis•
Aus technischen Gründen können Sie normalerweise die Felgen anderer
Fahrzeuge nicht verwenden. Dies gilt unter Umständen sogar für Felgen des
gleichen Fahrzeugtyps. Wenn Sie nicht von SEAT für Ihren Fahrzeugtyp freige-
gebene Reifen oder Felgen verwende n, kann die Zulassung Ihres Fahrzeugs
zum öffentlichen Straßenverkehr ihre Gültigkeit verlieren.
•
Unterscheidet sich das Reserverad in seiner Ausführung von der Fahrbe-
reifung – etwa bei Winterreifen – so dürfen Sie das Reserverad nur im
Pannenfall kurzzeitig und mit ents prechend vorsichtiger Fahrweise
verwenden. Es muss so schnell wie möglich wieder durch das normale
Laufrad ersetzt werden.
Radschrauben
Die Radschrauben müssen mit dem richtigen Drehmoment
angezogen werden.Felgen und Radschrauben sind konstruktiv aufeinander abgestimmt. Bei
jeder Umrüstung auf andere Felgen müssen deshalb die jeweils zugehörigen
Radschrauben mit der richtigen Länge und Kalottenform verwendet werden.
Der Festsitz der Räder und die Funktion der Bremsanlage hängen davon ab.
Unter Umständen dürfen Sie keine Radschrauben von Fahrzeugen der glei-
chen Baureihe benutzen ⇒Seite 176.
ACHTUNG!
Bei falscher Behandlung der Radschrauben kann sich das Rad während der
Fahrt lösen – Unfallgefahr!•
Radschrauben müssen sauber und leichtgängig sein. Sie dürfen jedoch
niemals mit Fett oder Öl behandelt werden.
•
Verwenden Sie nur die Radschrauben, die zu der jeweiligen Felge
gehören.
•
Werden die Radschrauben mit einem zu niedrigen Anzugsdrehmoment
angezogen, können sich die Räder während der Fahrt lösen – Unfallgefahr!
Ein stark erhöhtes Anzugsdrehmoment kann zur Beschädigung der
Radschrauben bzw. der Gewinde führen.Vorsicht!
Das vorgeschriebene Anzugsdrehmoment der Radschrauben bei Stahl- und
Leichmetallfelgen beträgt 120 Nm.Winterreifen
Winterreifen verbessern die Fahreigenschaften bei Schnee
und Eis.Bei winterlichen Straßenverhältnissen werden die Fahreigenschaften des
Fahrzeugs durch Winterreifen deutlich verbessert. Sommerreifen sind
aufgrund ihrer Konstruktion (Breite, Gummimischung, Profilgestaltung) auf
Eis und Schnee weniger rutschfest.
Der Reifenfülldruck für Winterreifen muss 0,2 bar höher sein als bei Sommer-
reifen (siehe Aufklebe r in der Tankklappe).
Verwenden Sie Winterreifen an allen vier Rädern.
Die zulässigen Winterreifengrößen sind in Ihren Fahrzeugpapieren aufge-
führt. Verwenden Sie nur Winterreifen in Gürtelbauart. Alle in den Fahrzeug-
papieren genannten Reifengrößen können auch als Winterreifen gefahren
werden.
ACHTUNG! Fortsetzung
Ibiza aleman Seite 204 Donnerstag, 6. Oktober 2005 11:03 11

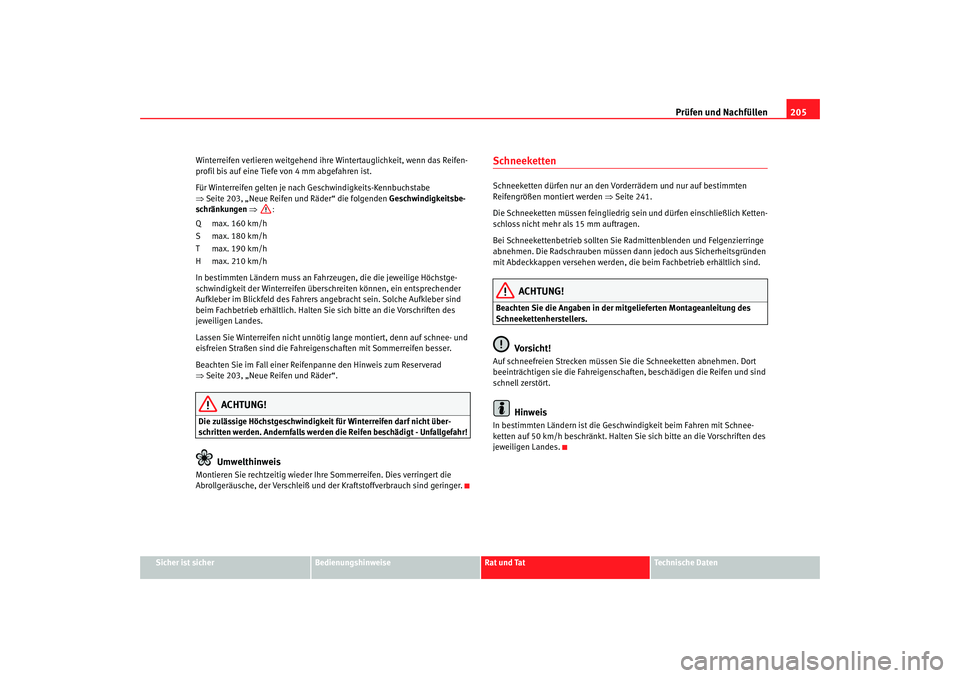

Prüfen und Nachfüllen205
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Technische Daten
Winterreifen verlieren weitgehend ihre Wintertauglichkeit, wenn das Reifen-
profil bis auf eine Tiefe von 4 mm abgefahren ist.
Für Winterreifen gelten je nach
Geschwindigkeits-Kennbuchstabe
⇒ Seite 203, „Neue Reifen und Räder“ die folgenden Geschwindigkeitsbe-
schränkungen ⇒ :
Q max. 160

km/h
S max. 180 km/h
T m

ax. 190 km/h
H max. 210 km/h
In bestimmten Ländern mu ss an Fahrzeugen, die die jeweilige Höchstge-
schwindigkeit der Winterreifen überschreiten können, ein entsprechender
Aufkleber im Blickfeld des Fahrers angebracht sein. Solche Aufkleber sind
beim Fachbetrieb erhältlich. Halten Sie sich bitte an die Vorschriften des
jeweiligen Landes.
Lassen Sie Winterreifen nicht unnötig lange montiert, denn auf schnee- und
eisfreien Straßen sind die Fahrei genschaften mit Sommerreifen besser.
Beachten Sie im Fall einer Reifenpanne den Hinweis zum Reserverad
⇒ Seite 203, „Neue Reifen und Räder“.ACHTUNG!
Die zulässige Höchstgeschwindigkeit für Winterreifen darf nicht über-
schritten werden. Andernfalls werden die Reifen beschädigt - Unfallgefahr!
Umwelthinweis
Montieren Sie rechtzeitig wieder Ihre Sommerreifen. Dies verringert die
Abrollgeräusche, der Verschleiß und der Kraftstoffverbrauch sind geringer.
Schneeketten Schneeketten dürfen nur an den Vo rderrädern und nur auf bestimmten
Reifengrößen montiert werden ⇒Seite 241.
Die Schneeketten müssen feingliedrig sein und dürfen einschließlich Ketten-
schloss nicht mehr als 15 mm auftragen.
Bei Schneekettenbetrieb sollten Sie Ra dmittenblenden und Felgenzierringe
abnehmen. Die Radschrauben müssen dann jedoch aus Sicherheitsgründen
mit Abdeckkappen versehen werden, die beim Fachbetrieb erhältlich sind.
ACHTUNG!
Beachten Sie die Angaben in der mitgelieferten Montageanleitung des
Schneekettenherstellers.
Vorsicht!
Auf schneefreien Strecken müssen Sie die Schneeketten abnehmen. Dort
beeinträchtigen sie die Fahreigenschaften, beschädigen die Reifen und sind
schnell zerstört.
Hinweis
In bestimmten Ländern ist die Geschwindigkeit beim Fahren mit Schnee-
ketten auf 50 km/h beschränkt. Halten Si e sich bitte an die Vorschriften des
jeweiligen Landes.
Ibiza aleman Seite 205 Donnerstag, 6. Oktober 2005 11:03 11

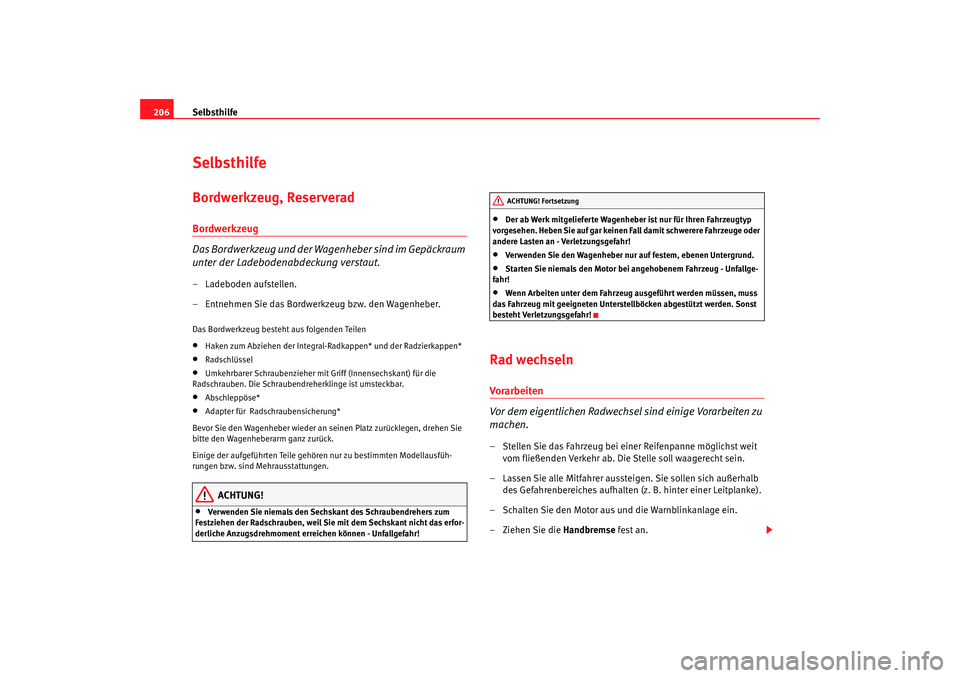

Selbsthilfe
206SelbsthilfeBordwerkzeug, ReserveradBordwerkzeug
Das Bordwerkzeug und der Wagenheber sind im Gepäckraum
unter der Ladebodenabdeckung verstaut.– Ladeboden aufstellen.
– Entnehmen Sie das Bordwerkzeug bzw. den Wagenheber.Das Bordwerkzeug besteht aus folgenden Teilen•
Haken zum Abziehen der Integral-R adkappen* und der Radzierkappen*
•
Radschlüssel
•
Umkehrbarer Schraubenzieher mit Griff (Innensechskant) für die
Radschrauben. Die Schraubendreherklinge ist umsteckbar.
•
Abschleppöse*
•
Adapter für Radschraubensicherung*
Bevor Sie den Wagenheber wieder an seinen Platz zurücklegen, drehen Sie
bitte den Wagenheberarm ganz zurück.
Einige der aufgeführten Teile gehören nur zu bestimmten Modellausfüh-
rungen bzw. sind Mehrausstattungen.
ACHTUNG!
•
Verwenden Sie niemals den Sechskant des Schraubendrehers zum
Festziehen der Radschrauben, weil Sie mit dem Sechskant nicht das erfor-
derliche Anzugsdrehmoment erreichen können - Unfallgefahr!
•
Der ab Werk mitgelieferte Wagenheber ist nur für Ihren Fahrzeugtyp
vorgesehen. Heben Sie auf gar keinen Fall damit schwerere Fahrzeuge oder
andere Lasten an - Verletzungsgefahr!
•
Verwenden Sie den Wagenheber nur auf festem, ebenen Untergrund.
•
Starten Sie niemals den Motor bei angehobenem Fahrzeug - Unfallge-
fahr!
•
Wenn Arbeiten unter dem Fahrzeug ausgeführt werden müssen, muss
das Fahrzeug mit geeigneten Unterstellböcken abgestützt werden. Sonst
besteht Verletzungsgefahr!
Rad wechselnVorarbeiten
Vor dem eigentlichen Radwechsel sind einige Vorarbeiten zu
machen.– Stellen Sie das Fahrzeug bei einer Reifenpanne möglichst weit vom fließenden Verkehr ab. Die Stelle soll waagerecht sein.
– Lassen Sie alle Mitfahrer aussteigen. Sie sollen sich außerhalb des Gefahrenbereiches aufhalten (z. B. hinter einer Leitplanke).
– Schalten Sie den Motor aus und die Warnblinkanlage ein.
–Ziehen Sie die Handbremse fest an.
ACHTUNG! Fortsetzung
Ibiza aleman Seite 206 Donnerstag, 6. Oktober 2005 11:03 11

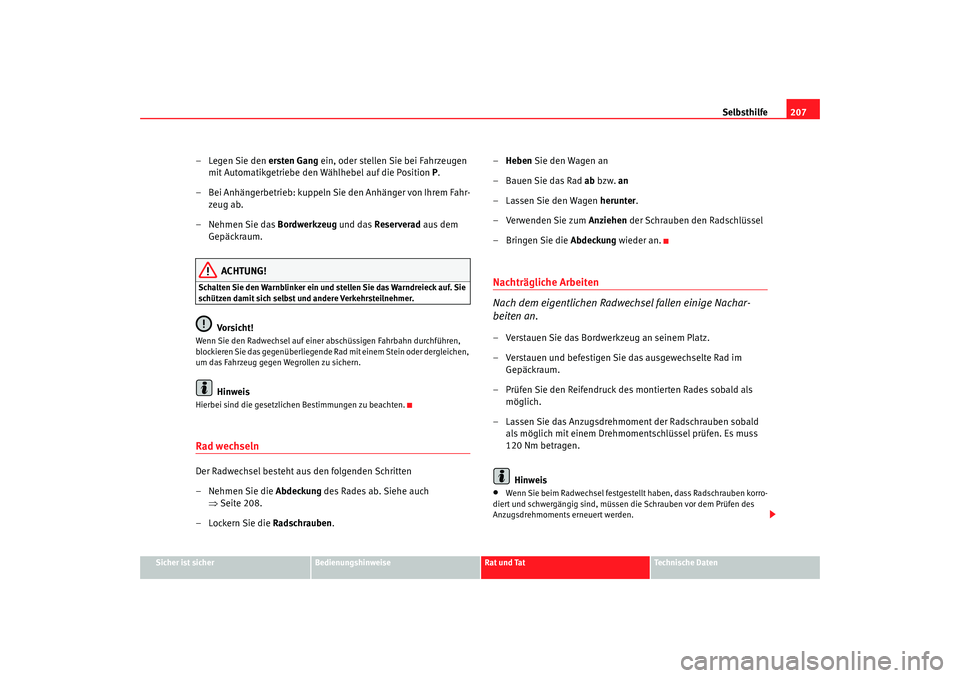

Selbsthilfe207
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Technische Daten
– Legen Sie den ersten Gang ein, oder stellen Sie bei Fahrzeugen
mit Automatikgetriebe den Wählhebel auf die Position P.
– Bei Anhängerbetrieb: kuppeln Sie den Anhänger von Ihrem Fahr- zeug ab.
– Nehmen Sie das Bordwerkzeug und das Reserverad aus dem
Gepäckraum.
ACHTUNG!
Schalten Sie den Warnblinker ein und stellen Sie das Warndreieck auf. Sie
schützen damit sich selbst und andere Verkehrsteilnehmer.
Vorsicht!
Wenn Sie den Radwechsel auf einer abschüssigen Fahrbahn durchführen,
blockieren Sie das gegenüberliegende Rad mit einem Stein oder dergleichen,
um das Fahrzeug gegen Wegrollen zu sichern.
Hinweis
Hierbei sind die gesetzlichen Bestimmungen zu beachten.Rad wechselnDer Radwechsel besteht aus den folgenden Schritten
– Nehmen Sie die Abdeckung des Rades ab. Siehe auch
⇒ Seite 208.
–Lockern Sie die Radschrauben . –
Heben Sie den Wagen an
– Bauen Sie das Rad ab bzw. an
– Lassen Sie den Wagen herunter.
– Verwenden Sie zum Anziehen der Schrauben den Radschlüssel
– Bringen Sie die Abdeckung wieder an.
Nachträgliche Arbeiten
Nach dem eigentlichen Radwechsel fallen einige Nachar-
beiten an.– Verstauen Sie das Bordwerkzeug an seinem Platz.
– Verstauen und befestigen Sie das ausgewechselte Rad im
Gepäckraum.
– Prüfen Sie den Reifendruck des montierten Rades sobald als möglich.
– Lassen Sie das Anzugsdrehmoment der Radschrauben sobald als möglich mit einem Drehmomentschlüssel prüfen. Es muss
120 Nm betragen.
Hinweis•
Wenn Sie beim Radwechsel festgestellt haben, dass Radschrauben korro-
diert und schwergängig sind, müssen die Schrauben vor dem Prüfen des
Anzugsdrehmoments erneuert werden.
Ibiza aleman Seite 207 Donnerstag, 6. Oktober 2005 11:03 11

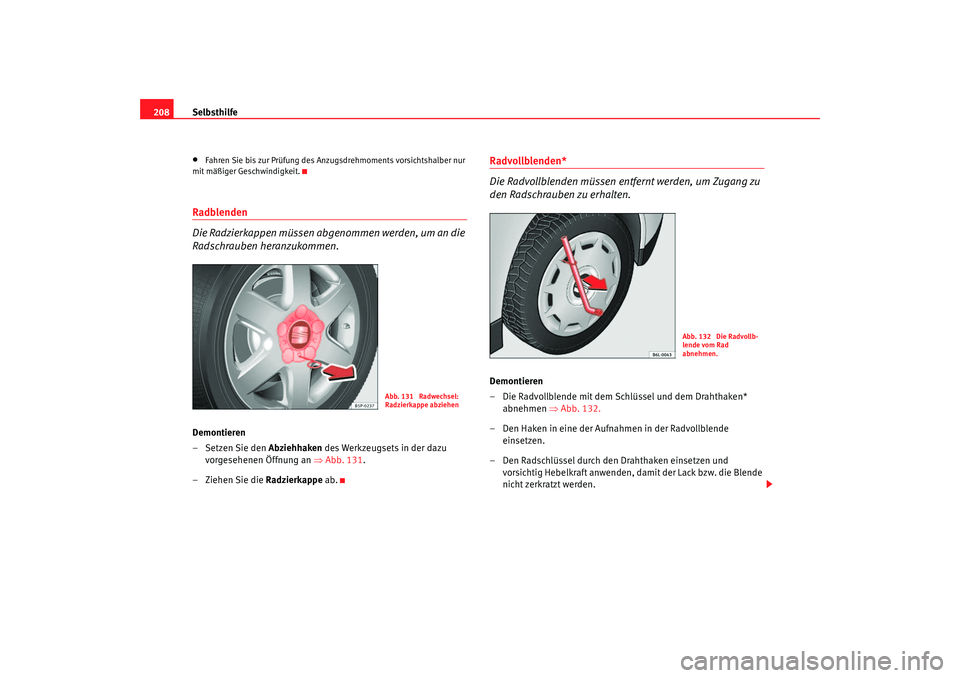

Selbsthilfe
208•
Fahren Sie bis zur Prüfung des Anzu gsdrehmoments vorsichtshalber nur
mit mäßiger Geschwindigkeit.
Radblenden
Die Radzierkappen müssen abgenommen werden, um an die
Radschrauben heranzukommen.Demontieren
–Setzen Sie den Abziehhaken des Werkzeugsets in der dazu
vorgesehenen Öffnung an ⇒Abb. 131 .
–Ziehen Sie die Radzierkappe ab.
Radvollblenden*
Die Radvollblenden müssen entfernt werden, um Zugang zu
den Radschrauben zu erhalten.Demontieren
– Die Radvollblende mit dem Schlüssel und dem Drahthaken* abnehmen ⇒ Abb. 132.
– Den Haken in eine der Aufnahmen in der Radvollblende einsetzen.
– Den Radschlüssel durch den Drahthaken einsetzen und vorsichtig Hebelkraft anwenden, damit der Lack bzw. die Blende
nicht zerkratzt werden.
Abb. 131 Radwechsel:
Radzierkappe abziehen
Abb. 132 Die Radvollb-
lende vom Rad
abnehmen.
Ibiza aleman Seite 208 Donnerstag, 6. Oktober 2005 11:03 11
