Seat Ibiza 5D 2005 Betriebsanleitung (in German)

Selbsthilfe209
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Technische Daten

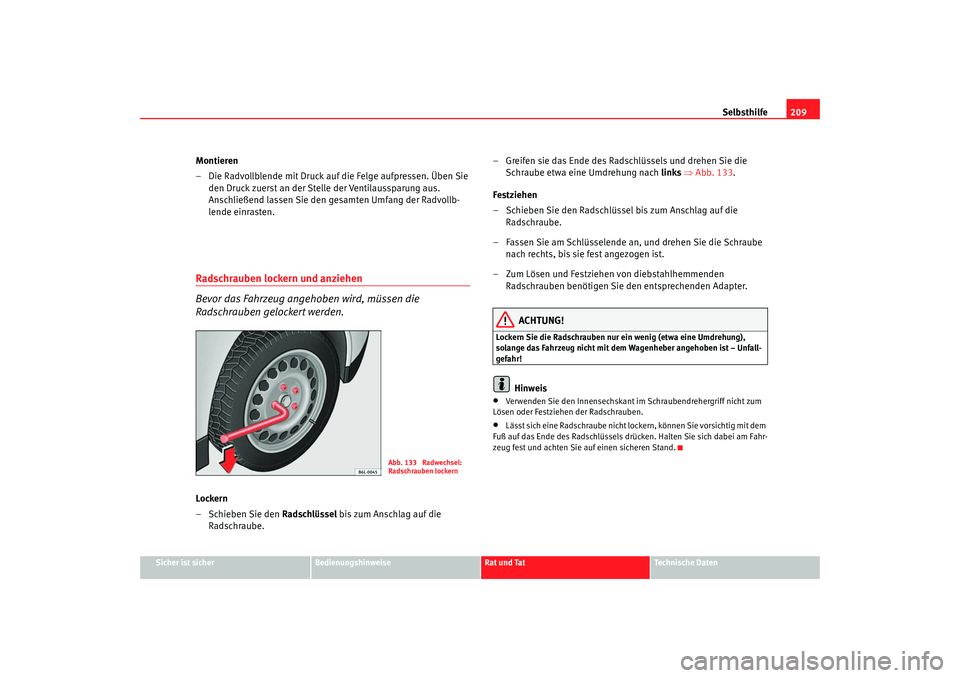

Montieren
– Die Radvollblende mit Druck auf die Felge aufpressen. Üben Sie
den Druck zuerst an der Stelle der Ventilaussparung aus.
Anschließend lassen Sie den gesamten Umfang der Radvollb-
lende einrasten.Radschrauben lockern und anziehen
Bevor das Fahrzeug ange hoben wird, müssen die
Radschrauben gelockert werden.Lockern
– Schieben Sie den Radschlüssel bis zum Anschlag auf die
Radschraube. – Greifen sie das Ende des Radschlüssels und drehen Sie die
Schraube etwa eine Umdrehung nach link s ⇒ Abb.
133.
Festziehen
– Schieben Sie den Radschlüssel bis zum Anschlag auf die Radschraube.
– Fassen Sie am Schlüsselende an, und drehen Sie die Schraube nach rechts, bis sie fest angezogen ist.
– Zum Lösen und Festziehen von diebstahlhemmenden Radschrauben benötigen Sie den entsprechenden Adapter.
ACHTUNG!
Lockern Sie die Radschrauben nur ein wenig (etwa eine Umdrehung),
solange das Fahrzeug nicht mit dem Wagenheber angehoben ist – Unfall-
gefahr!
Hinweis
•
Verwenden Sie den Innensechskant im Schraubendrehergriff nicht zum
Lösen oder Festziehen der Radschrauben.
•
Lässt sich eine Radschraube nicht loc kern, können Sie vorsichtig mit dem
Fuß auf das Ende des Radschlüssels drücken. Halten Sie sich dabei am Fahr-
zeug fest und achten Sie auf einen sicheren Stand.
Abb. 133 Radwechsel:
Radschrauben lockern
Ibiza aleman Seite 209 Donnerstag, 6. Oktober 2005 11:03 11

Selbsthilfe

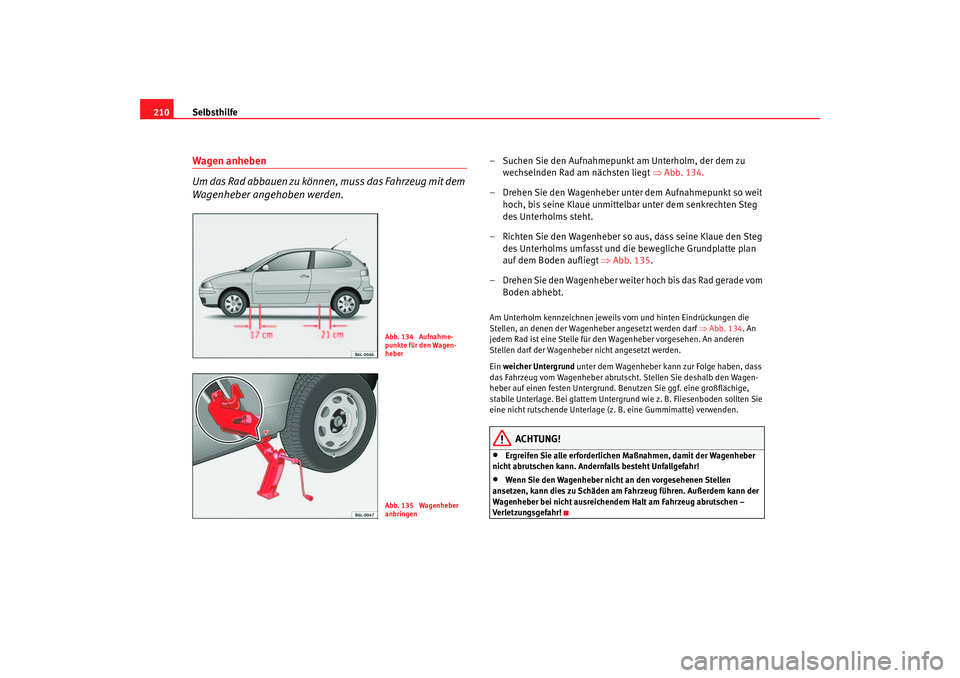

210Wagen anheben
Um das Rad abbauen zu können, muss das Fahrzeug mit dem
Wagenheber angehoben werden.
– Suchen Sie den Aufnahmepunkt am Unterholm, der dem zu
wechselnden Rad am nächsten liegt ⇒ Abb. 134.
– Drehen Sie den Wagenheber unter dem Aufnahmepunkt so weit hoch, bis seine Klaue unmittelbar unter dem senkrechten Steg
des Unterholms steht.
– Richten Sie den Wagenheber so aus, dass seine Klaue den Steg des Unterholms umfasst und die bewegliche Grundplatte plan
auf dem Boden aufliegt ⇒ Abb. 135.
– Drehen Sie den Wagenheber weiter hoch bis das Rad gerade vom Boden abhebt.Am Unterholm kennzeichnen jeweils vo rn und hinten Eindrückungen die
Stellen, an denen der Wagenheber angesetzt werden darf ⇒Abb. 134 . An
jedem Rad ist eine Stelle für den Wagenheber vorgesehen. An anderen
Stellen darf der Wagenheber nicht angesetzt werden.
Ein weicher Untergrund unter dem Wagenheber kann zur Folge haben, dass
das Fahrzeug vom Wagenheber abrutscht. Stellen Sie deshalb den Wagen-
heber auf einen festen Untergrund. Benu tzen Sie ggf. eine großflächige,
stabile Unterlage. Bei glattem Untergrund wie z. B. Fliesenboden sollten Sie
eine nicht rutschende Unterlage (z. B. eine Gummimatte) verwenden.
ACHTUNG!
•
Ergreifen Sie alle erforderlichen Maßnahmen, damit der Wagenheber
nicht abrutschen kann. Andern falls besteht Unfallgefahr!
•
Wenn Sie den Wagenheber nicht an den vorgesehenen Stellen
ansetzen, kann dies zu Schäden am Fahrzeug führen. Außerdem kann der
Wagenheber bei nicht ausreichendem Halt am Fahrzeug abrutschen –
Verletzungsgefahr!
Abb. 134 Aufnahme-
punkte für den Wagen-
heberAbb. 135 Wagenheber
anbringen
Ibiza aleman Seite 210 Donnerstag, 6. Oktober 2005 11:03 11

Selbsthilfe211
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Technische Daten

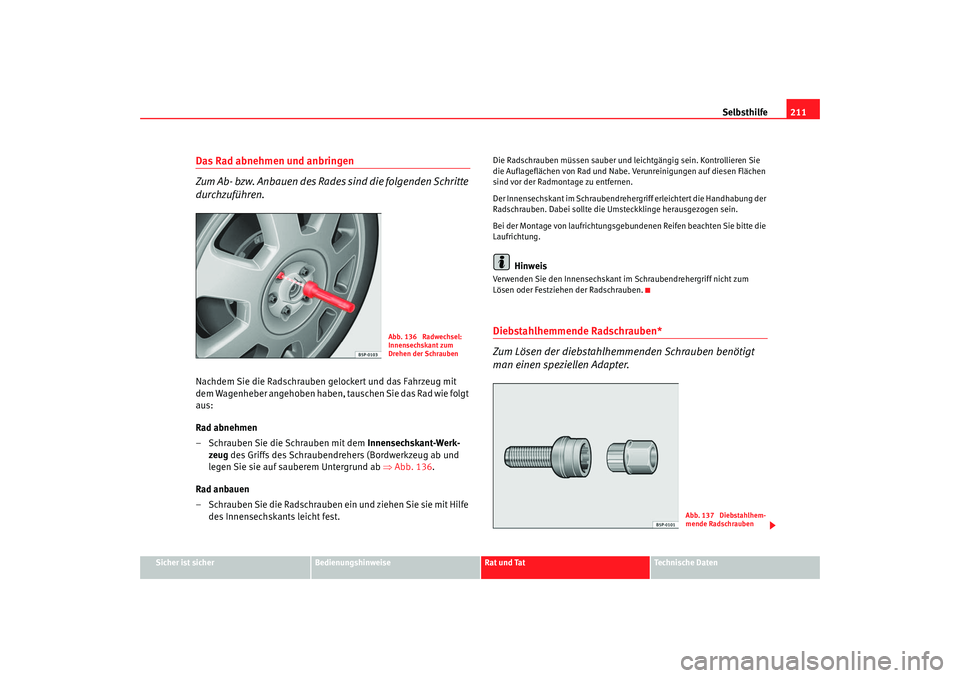

Das Rad abnehmen und anbringen
Zum Ab- bzw. Anbauen des Rades sind die folgenden Schritte
durchzuführen.Nachdem Sie die Radschrauben gelockert und das Fahrzeug mit
dem Wagenheber angehoben haben, tauschen Sie das Rad wie folgt
aus:
Rad abnehmen
– Schrauben Sie die Schrauben mit dem Innensechskant-Werk-
zeug des Griffs des Schraubendrehers (Bordwerkzeug ab und
legen Sie sie auf sauberem Untergrund ab ⇒Abb. 136 .
Rad anbauen
– Schrauben Sie die Radschrauben ein und ziehen Sie sie mit Hilfe des Innensechskants leicht fest.
Die Radschrauben müssen sauber und leichtgängig sein. Kontrollieren Sie
die Auflageflächen von Rad und Nabe. Verunreinigungen auf diesen Flächen
sind vor der Radmontage zu entfernen.
Der Innensechskant im Schraubendrehergriff erleichtert die Handhabung der
Radschrauben. Dabei sollte die Umsteckklinge herausgezogen sein.
Bei der Montage von laufrichtungsgebundenen Reifen beachten Sie bitte die
Laufrichtung.
Hinweis
Verwenden Sie den Innensechskant im Schraubendrehergriff nicht zum
Lösen oder Festziehen der Radschrauben.Diebstahlhemmende Radschrauben*
Zum Lösen der diebstahlhemmenden Schrauben benötigt
man einen speziellen Adapter.
Abb. 136 Radwechsel:
Innensechskant zum
Drehen der Schrauben
Abb. 137 Diebstahlhem-
mende Radschrauben
Ibiza aleman Seite 211 Donnerstag, 6. Oktober 2005 11:03 11

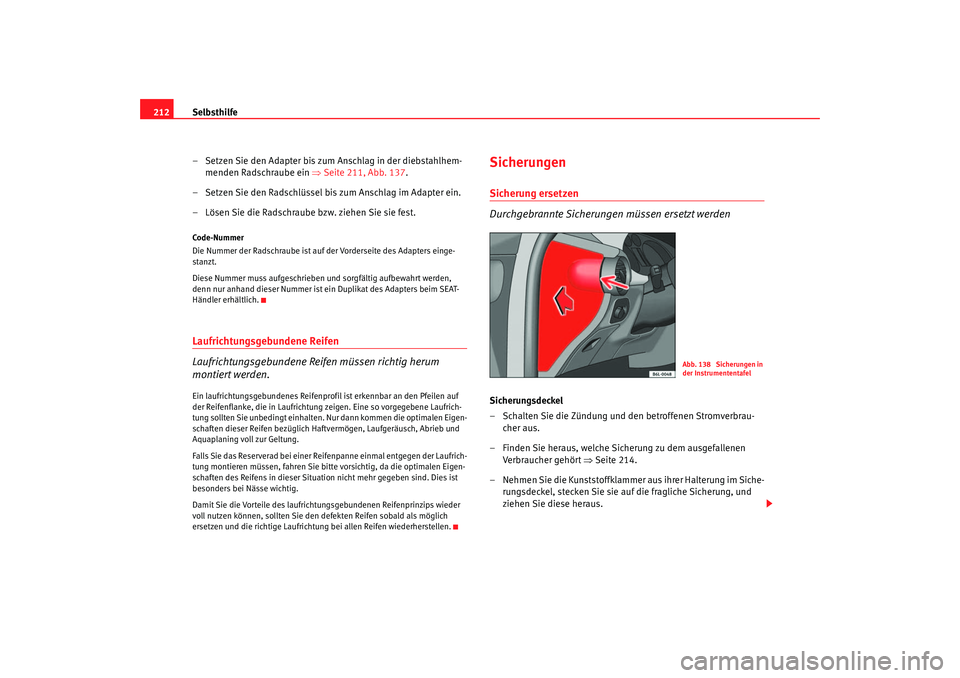

Selbsthilfe
212
– Setzen Sie den Adapter bis zum Anschlag in der diebstahlhem-menden Radschraube ein ⇒Seite 211, Abb. 137.
– Setzen Sie den Radschlüssel bis zum Anschlag im Adapter ein.
– Lösen Sie die Radschraube bzw. ziehen Sie sie fest.Code-Nummer
Die Nummer der Radschraube ist auf der Vorderseite des Adapters einge-
stanzt.
Diese Nummer muss aufgeschrieben und sorgfältig aufbewahrt werden,
denn nur anhand dieser Nummer ist ein Duplikat des Adapters beim SEAT-
Händler erhältlich.Laufrichtungsgebundene Reifen
Laufrichtungsgebundene Reifen müssen richtig herum
montiert werden.Ein laufrichtungsgebundenes Reifenprof il ist erkennbar an den Pfeilen auf
der Reifenflanke, die in Laufrichtung zeigen. Eine so vorgegebene Laufrich-
tung sollten Sie unbedingt einhalten. Nur dann kommen die optimalen Eigen-
schaften dieser Reifen bezüglich Ha ftvermögen, Laufgeräusch, Abrieb und
Aquaplaning voll zur Geltung.
Falls Sie das Reserverad bei einer Reifenpanne einmal entgegen der Laufrich-
tung montieren müssen, fahren Sie bitt e vorsichtig, da die optimalen Eigen-
schaften des Reifens in dieser Situat ion nicht mehr gegeben sind. Dies ist
besonders bei Nässe wichtig.
Damit Sie die Vorteile des laufrich tungsgebundenen Reifenprinzips wieder
voll nutzen können, sollten Sie den defekten Reifen sobald als möglich
ersetzen und die richtige Laufrichtu ng bei allen Reifen wiederherstellen.
SicherungenSicherung ersetzen
Durchgebrannte Sicherungen müssen ersetzt werdenSicherungsdeckel
– Schalten Sie die Zündung und den betroffenen Stromverbrau-
cher aus.
– Finden Sie heraus, welche Sicherung zu dem ausgefallenen Verbraucher gehört ⇒ Seite 214.
– Nehmen Sie die Kunststoffklammer aus ihrer Halterung im Siche- rungsdeckel, stecken Sie sie auf die fragliche Sicherung, und
ziehen Sie diese heraus.
Abb. 138 Sicherungen in
der Instrumententafel
Ibiza aleman Seite 212 Donnerstag, 6. Oktober 2005 11:03 11

Selbsthilfe213
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Technische Daten

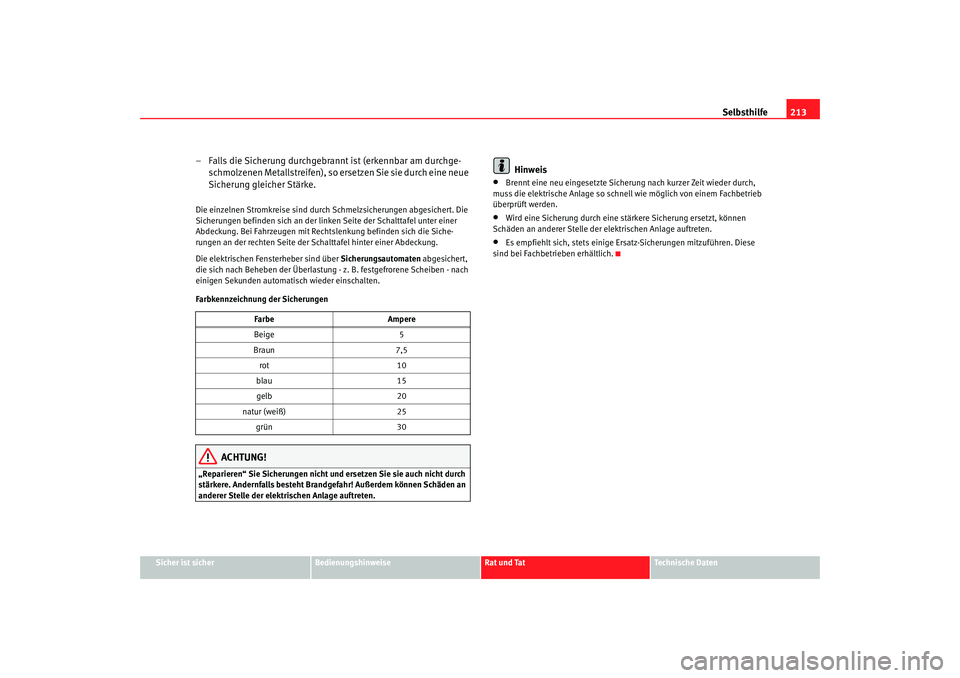

– Falls die Sicherung durchgebrannt ist (erkennbar am durchge-
schmolzenen Metallstreifen), so ersetzen Sie sie durch eine neue
Sicherung gleicher Stärke.Die einzelnen Stromkreise sind durch Schmelzsicherungen abgesichert. Die
Sicherungen befinden sich an der link en Seite der Schalttafel unter einer
Abdeckung. Bei Fahrzeugen mit Rech tslenkung befinden sich die Siche-
rungen an der rechten Seite der Sc halttafel hinter einer Abdeckung.
Die elektrischen Fensterheber sind über Sicherungsautomaten abgesichert,
die sich nach Beheben der Ãœberlastung - z. B. festgefrorene Scheiben - nach
einigen Sekunden automatisch wieder einschalten.
Farbkennzeichnung der Sicherungen
ACHTUNG!
„Reparieren“ Sie Sicherungen nicht und ersetzen Sie sie auch nicht durch
stärkere. Andernfalls besteht Brandgefahr! Außerdem können Schäden an
anderer Stelle der elektrischen Anlage auftreten.
Hinweis
•
Brennt eine neu eingesetzte Sicheru ng nach kurzer Zeit wieder durch,
muss die elektrische Anlage so schnell wie möglich von einem Fachbetrieb
überprüft werden.
•
Wird eine Sicherung durch eine st ärkere Sicherung ersetzt, können
Schäden an anderer Stelle der elektrischen Anlage auftreten.
•
Es empfiehlt sich, stets einige Ersatz-Sicherungen mitzuführen. Diese
sind bei Fachbetrieben erhältlich.
Farbe Ampere
Beige 5
Braun 7,5
rot 10
blau 15
gelb 20
natur (weiß) 25
grün 30
Ibiza aleman Seite 213 Donnerstag, 6. Oktober 2005 11:03 11

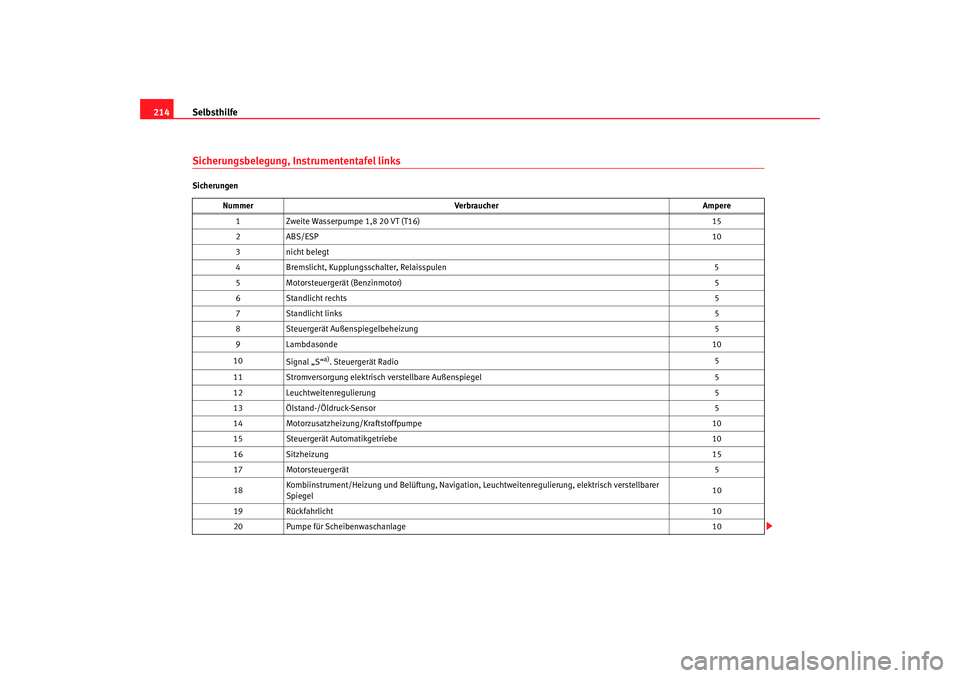

Selbsthilfe
214Sicherungsbelegung, Instrumententafel linksSicherungen
Nummer Verbraucher Ampere
1 Zweite Wasserpumpe 1,8 20 VT (T16) 15
2A BS/E S P 10
3n ic h t b ele g t
4 Bremslicht, Kupplungsschalter, Relaisspulen 5
5 Motorsteuergerät (Benzinmotor) 5
6S ta n d lic h t r ech ts 5
7 Standlicht links 5
8 Steuergerät Außenspiegelbeheizung 5
9 Lambdasonde 10
10 Signal „S“
a). Steuergerät Radio 5
11 Stromversorgung elektrisch verstellbare Außenspiegel 5
12 Leuchtweitenregulierung 5
13 Ölstand-/Öldruck-Sensor 5
14 Motorzusatzheizung/Kraftstoffpumpe 10
15 Steuergerät Automatikgetriebe 10
16 Sitzheizung 15
17 Motorsteuergerät 5
18 Kombiinstrument/Heizung und Belüftu
ng, Navigation, Leuchtweitenregulierung, elektrisch verstellbarer
Spiegel 10
19 Rückfahrlicht 10
20 Pumpe für Scheibenwaschanlage 10
Ibiza aleman Seite 214 Donnerstag, 6. Oktober 2005 11:03 11

Selbsthilfe215
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Technische Daten

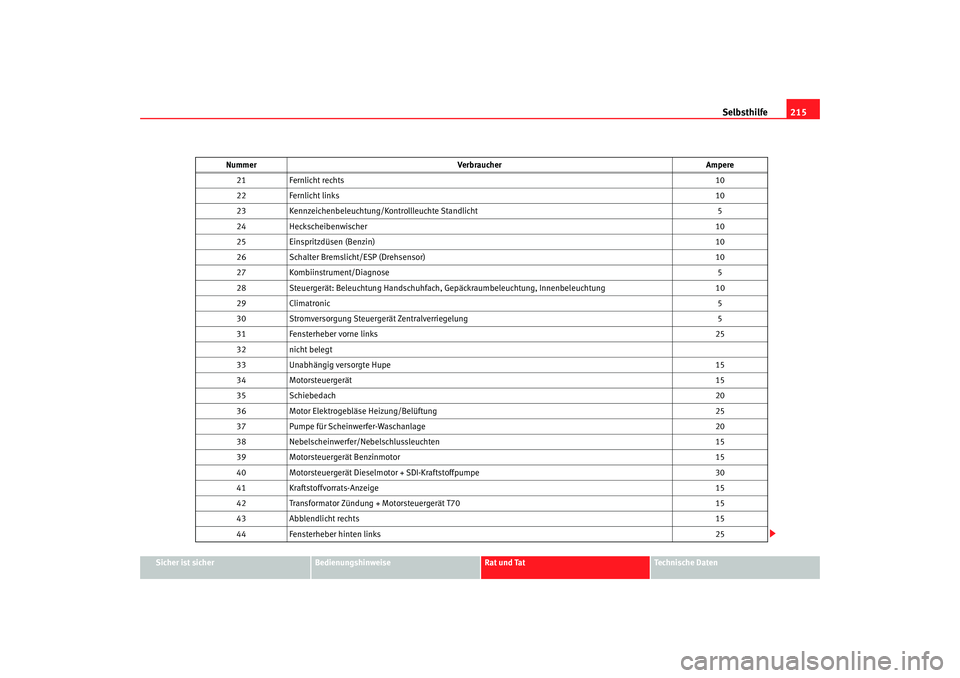

21
Fernlicht rechts 10
22 Fernlicht links 10
23 Kennzeichenbeleuchtung/Kontrollleuchte Standlicht 5
24 Heckscheibenwischer 10
25 Einspritzdüsen (Benzin) 10
26 Schalter Bremslicht/ESP (Drehsensor) 10
27 Kombiinstrument/Diagnose 5
28 Steuergerät: Beleuchtung Handschuhfach, Gepäckraumbeleuchtung, Innenbeleuchtung 10
29 Climatronic 5
30 Stromversorgung Steuergerät Zentralverriegelung 5
31 Fensterheber vorne links 25
32 nicht belegt
33 Unabhängig versorgte Hupe 15
34 Motorsteuergerät 15
35 Schiebedach 20
36 Motor Elektrogebläse Heizung/Belüftung 25
37 Pumpe für Scheinwerfer-Waschanlage 20
38 Nebelscheinwerfer/Nebelschlussleuchten 15
39 Motorsteuergerät Benzinmotor 15
40 Motorsteuergerät Dieselmotor + SDI-Kraftstoffpumpe 30
41 Kraftstoffvorrats-Anzeige 15
42 Transformator Zündung + Motorsteuergerät T70 15
43 Abblendlicht rechts 15
44 Fensterheber hinten links 25
Nummer
Verbraucher Ampere
Ibiza aleman Seite 215 Donnerstag, 6. Oktober 2005 11:03 11

Selbsthilfe

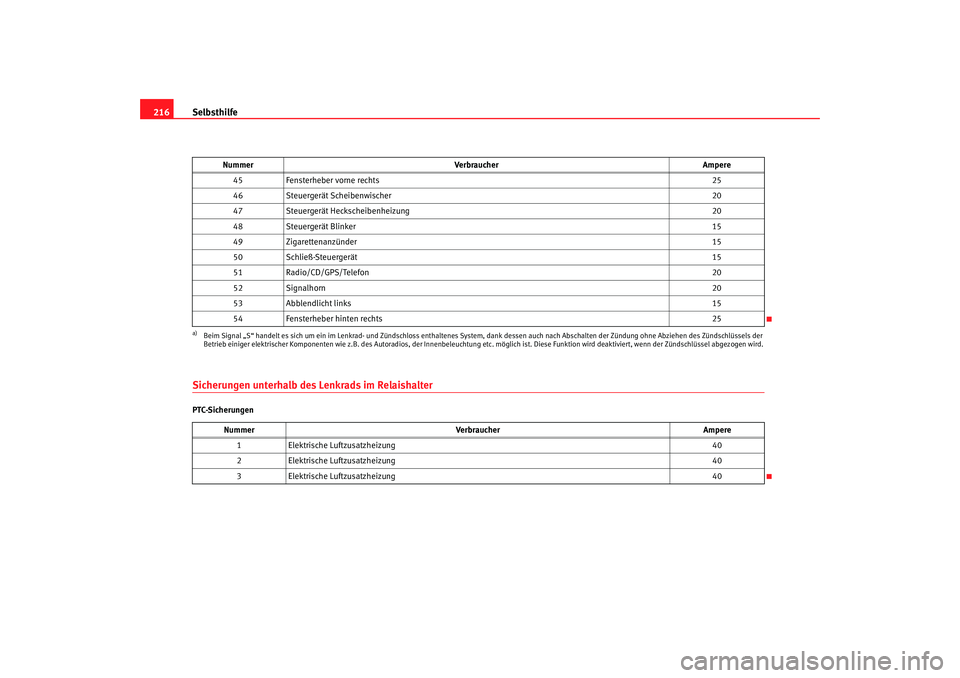

216Sicherungen unterhalb des Lenkrads im RelaishalterPTC-Sicherungen 45
Fensterheber vorne rechts 25
46 Steuergerät Scheibenwischer 20
47 Steuergerät Heckscheibenheizung 20
48 Steuergerät Blinker 15
49 Zigarettenanzünder 15
50 Schließ-Steuergerät 15
51 Radio/CD/GPS/Telefon 20
52 Signalhorn 20
53 Abblendlicht links 15
54 Fensterheber hinten rechts 25a)Beim Signal „S“ handelt es sich um ein im Lenkrad- und Zündschloss enthaltenes System, dank dessen auch nach Abschalten der Zün dung ohne Abziehen des Zündschlüssels der
Betrieb einiger elektrischer Komponenten wie z.B. des Autoradios, der Innenbeleuchtung etc. möglich ist. Diese Funktion wird de aktiviert, wenn der Zündschlüssel abgezogen wird.
NummerVerbraucher Ampere
1 Elektrische Luftzusatzheizung 40
2 Elektrische Luftzusatzheizung 40
3 Elektrische Luftzusatzheizung 40
Nummer
Verbraucher Ampere
Ibiza aleman Seite 216 Donnerstag, 6. Oktober 2005 11:03 11

Selbsthilfe217
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Technische Daten

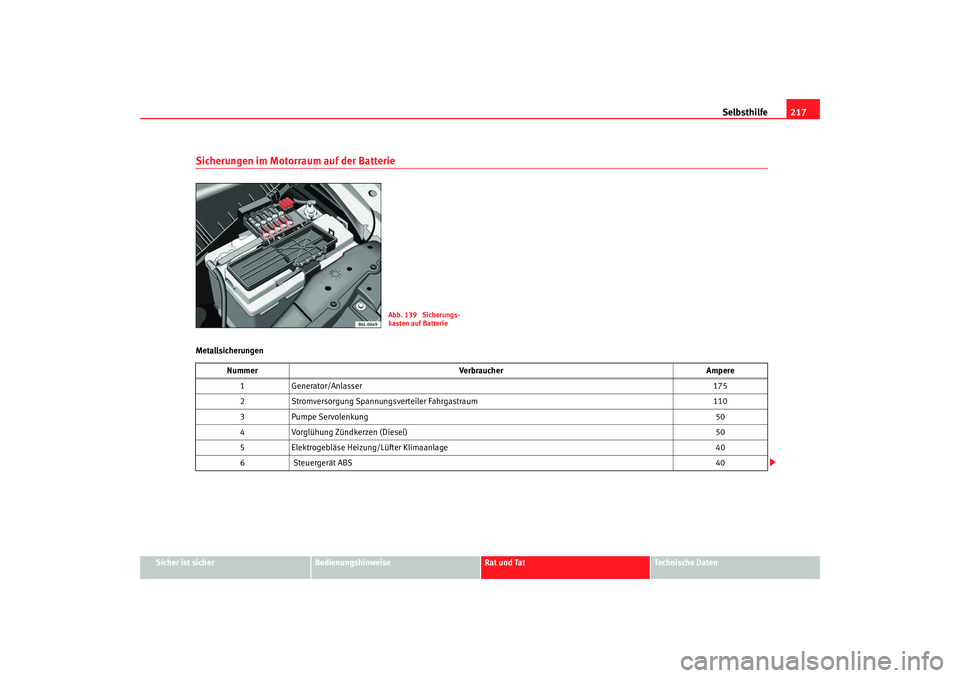

Sicherungen im Motorraum auf der BatterieMetallsicherungen
Abb. 139 Sicherungs-
kasten auf Batterie
Nummer Verbraucher Ampere
1 Generator/Anlasser 175
2 Stromversorgung Spannungsverteiler Fahrgastraum 110
3 Pumpe Servolenkung 50
4 Vorglühung Zündkerzen (Diesel) 50
5 Elektrogebläse Heizung/Lüfter Klimaanlage 40
6 Steuergerät ABS 40
Ibiza aleman Seite 217 Donnerstag, 6. Oktober 2005 11:03 11

Selbsthilfe

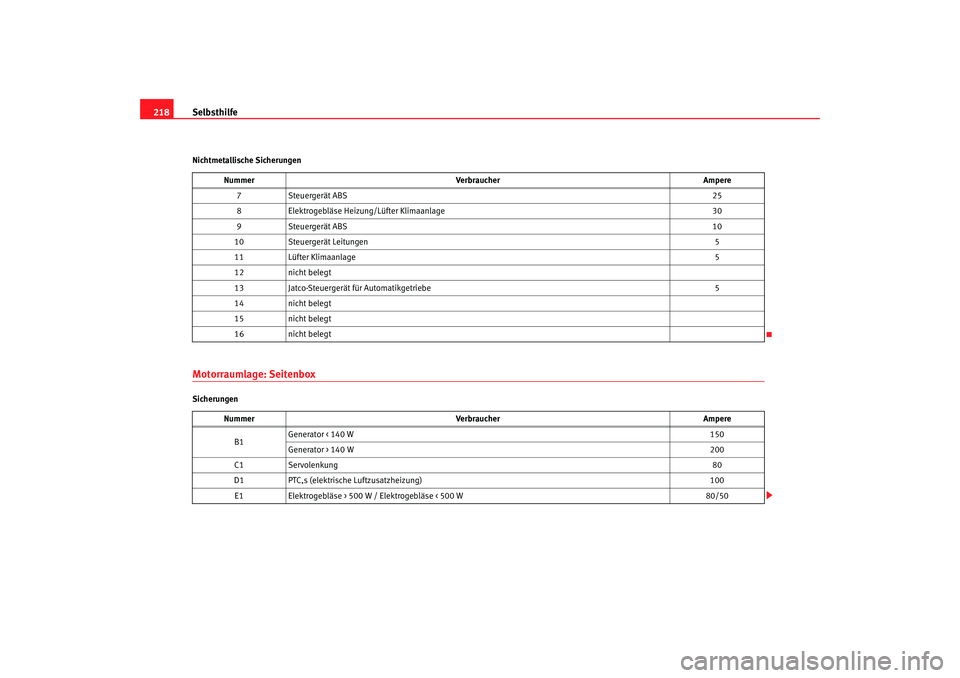

218Nichtmetallische SicherungenMotorraumlage: SeitenboxSicherungen Nummer
Verbraucher Ampere
7 Steuergerät ABS 25
8 Elektrogebläse Heizung/Lüfter Klimaanlage 30
9 Steuergerät ABS 10
10 Steuergerät Leitungen 5
11 Lüfter Klimaanlage 5
12 nicht belegt
13 Jatco-Steuergerät für Automatikgetriebe 5
14 nicht belegt
15 nicht belegt
16 nicht belegt
Nummer Verbraucher Ampere
B1 Generator < 140 W
150
Generator > 140 W 200
C1 Servolenkung 80
D1 PTC,s (elektrische Luftzusatzheizung) 100
E1 Elektrogebläse > 500 W / Elektrogebläse < 500 W 80/50
Ibiza aleman Seite 218 Donnerstag, 6. Oktober 2005 11:03 11
