Seat Ibiza 5D 2005 Betriebsanleitung (in German)

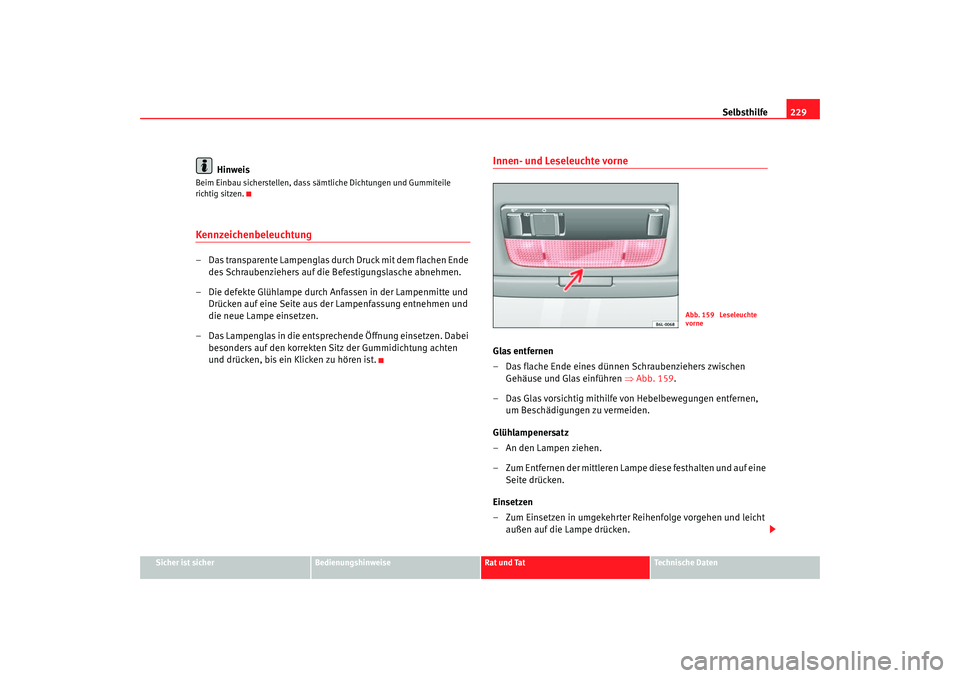

Selbsthilfe229
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Technische Daten
Hinweis
Beim Einbau sicherstellen, dass sämtliche Dichtungen und Gummiteile
richtig sitzen.Kennzeichenbeleuchtung– Das transparente Lampenglas du rch Druck mit dem flachen Ende
des Schraubenziehers auf die Befestigungslasche abnehmen.
– Die defekte Glühlampe durch Anfassen in der Lampenmitte und Drücken auf eine Seite aus der Lampenfassung entnehmen und
die neue Lampe einsetzen.
– Das Lampenglas in die entsprechende Öffnung einsetzen. Dabei besonders auf den korrekten Si tz der Gummidichtung achten
und drücken, bis ein Klicken zu hören ist.
Innen- und Leseleuchte vorne Glas entfernen
– Das flache Ende eines dünnen Schraubenziehers zwischen Gehäuse und Glas einführen ⇒Abb. 159 .
– Das Glas vorsichtig mithilfe von Hebelbewegungen entfernen, um Beschädigungen zu vermeiden.
Glühlampenersatz
– An den Lampen ziehen.
– Zum Entfernen der mittleren Lampe diese festhalten und auf eine Seite drücken.
Einsetzen
– Zum Einsetzen in umgekehrter Reihenfolge vorgehen und leicht außen auf die Lampe drücken.
Abb. 159 Leseleuchte
vorne
Ibiza aleman Seite 229 Donnerstag, 6. Oktober 2005 11:03 11

Selbsthilfe
230

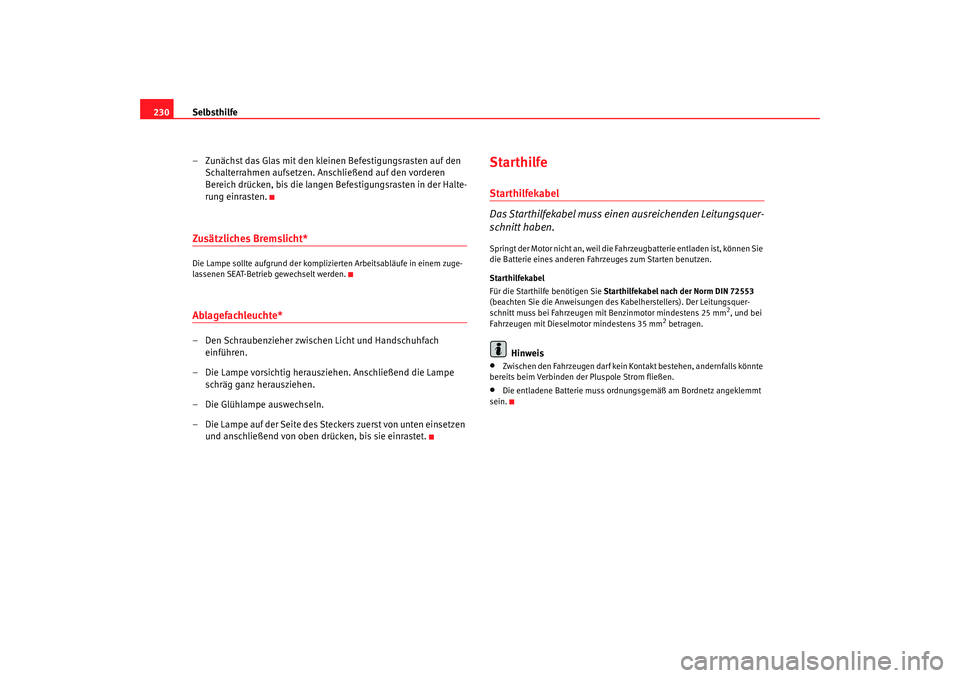

– Zunächst das Glas mit den kleinen Befestigungsrasten auf den Schalterrahmen aufsetzen. Anschließend auf den vorderen
Bereich drücken, bis die langen Befestigungsrasten in der Halte-
rung einrasten.Zusätzliches Bremslicht*Die Lampe sollte aufgrund der komplizierten Arbeitsabläufe in einem zuge-
lassenen SEAT-Betrieb gewechselt werden.Ablagefachleuchte*– Den Schraubenzieher zwischen Licht und Handschuhfach einführen.
– Die Lampe vorsichtig herausziehen. Anschließend die Lampe schräg ganz herausziehen.
– Die Glühlampe auswechseln.
– Die Lampe auf der Seite des Steckers zuerst von unten einsetzen und anschließend von oben drücken, bis sie einrastet.
StarthilfeStarthilfekabel
Das Starthilfekabel muss einen ausreichenden Leitungsquer-
schnitt haben.Springt der Motor nicht an, weil die Fahrzeugbatterie entladen ist, können Sie
die Batterie eines anderen Fahr zeuges zum Starten benutzen.
Starthilfekabel
Für die Starthilfe benötigen Sie Starthilfekabel nach der Norm DIN 72553
(beachten Sie die Anweisungen des Ka belherstellers). Der Leitungsquer-
schnitt muss bei Fahrzeugen mi t Benzinmotor mindestens 25 mm
2, und bei
Fahrzeugen mit Dieselmotor mindestens 35 mm
2 betragen.
Hinweis
•
Zwischen den Fahrzeugen darf kein Kontakt bestehen, andernfalls könnte
bereits beim Verbinden der Pluspole Strom fließen.
•
Die entladene Batterie muss ordnun gsgemäß am Bordnetz angeklemmt
sein.
Ibiza aleman Seite 230 Donnerstag, 6. Oktober 2005 11:03 11

Selbsthilfe231
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Technische Daten

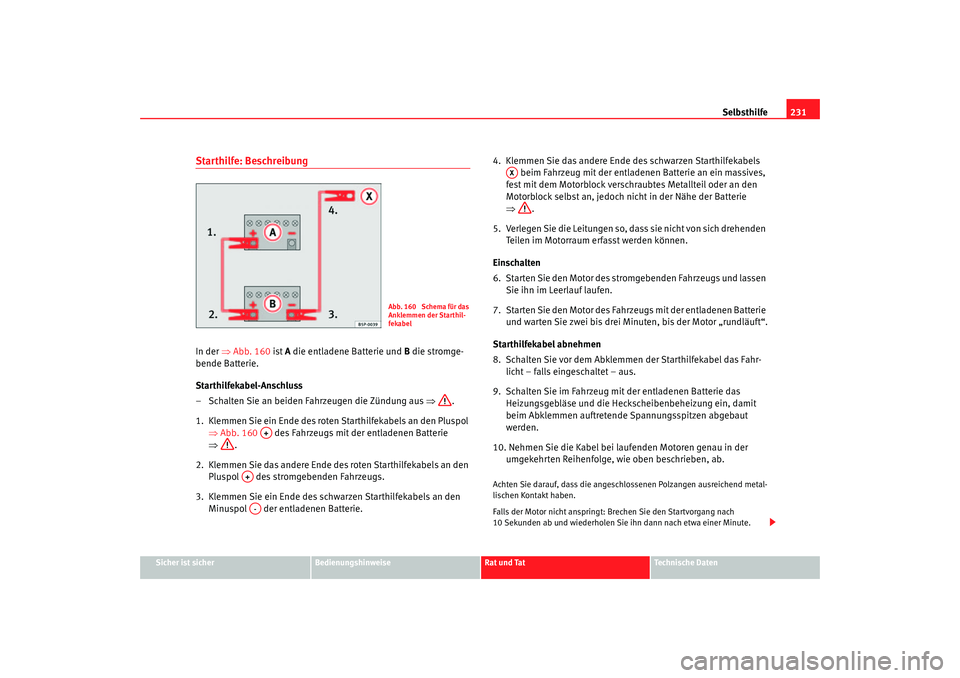

Starthilfe: BeschreibungIn der ⇒Abb. 160 ist A die entladene Batterie und B die stromge-
bende Batterie.
Starthilfekabel-Anschluss
– Schalten Sie an beiden Fahrzeugen die Zündung aus ⇒.
1. Klemmen Sie ein Ende des roten Starthilfekabels an den Pluspol ⇒Abb. 160 des Fahrzeugs mit der entladenen Batterie
⇒ .
2. Klemmen Sie das andere Ende des roten Starthilfekabels an den Pluspol des stromgebenden Fahrzeugs.
3. Klemmen Sie ein Ende des schwarzen Starthilfekabels an den Minuspol der entladenen Batterie. 4. Klemmen Sie das andere Ende des schwarzen Starthilfekabels
beim Fahrzeug mit der entladenen Batterie an ein massives,
fest mit dem Motorblock verschraubtes Metallteil oder an den
Motorblock selbst an, jedoch nicht in der Nähe der Batterie
⇒ .
5. Verlegen Sie die Leitungen so, dass sie nicht von sich drehenden Teilen im Motorraum erfasst werden können.
Einschalten
6. Starten Sie den Motor des stromgebenden Fahrzeugs und lassen Sie ihn im Leerlauf laufen.
7. Starten Sie den Motor des Fahrzeugs mit der entladenen Batterie und warten Sie zwei bis drei Minuten, bis der Motor „rundläuft“.
Starthilfekabel abnehmen
8. Schalten Sie vor dem Abklemmen der Starthilfekabel das Fahr- licht – falls eingeschaltet – aus.
9. Schalten Sie im Fahrzeug mit der entladenen Batterie das Heizungsgebläse und die Heckscheibenbeheizung ein, damit
beim Abklemmen auftretende Spannungsspitzen abgebaut
werden.
10. Nehmen Sie die Kabel bei laufenden Motoren genau in der umgekehrten Reihenfolge, wie oben beschrieben, ab.
Achten Sie darauf, dass die angeschlossenen Polzangen ausreichend metal-
lischen Kontakt haben.
Falls der Motor nicht anspringt: Brechen Sie den Startvorgang nach
10 Sekunden ab und wiederholen Sie ihn dann nach etwa einer Minute.
Abb. 160 Schema für das
Anklemmen der Starthil-
fekabel
A+
A+A-
AX
Ibiza aleman Seite 231 Donnerstag, 6. Oktober 2005 11:03 11

Selbsthilfe
232

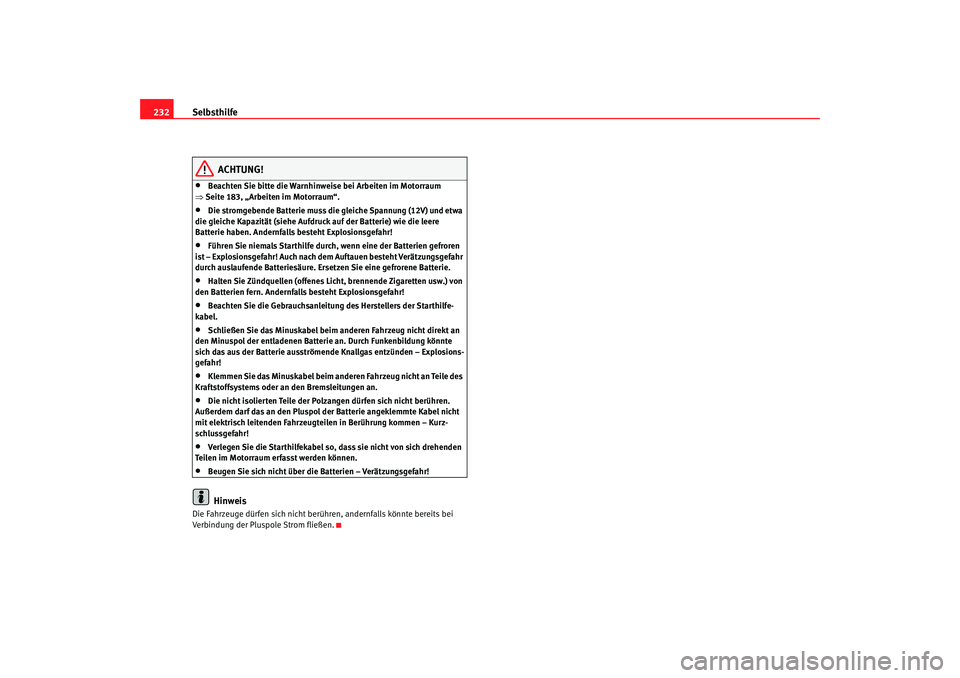

ACHTUNG!
•
Beachten Sie bitte die Warnhinweise bei Arbeiten im Motorraum
⇒ Seite 183, „Arbeiten im Motorraum“.
•
Die stromgebende Batterie muss die gleiche Spannung (12V) und etwa
die gleiche Kapazität (siehe Aufdru ck auf der Batterie) wie die leere
Batterie haben. Andernfalls besteht Explosionsgefahr!
•
Führen Sie niemals Starthilfe durch, wenn eine der Batterien gefroren
ist – Explosionsgefahr! Auch nach dem Auftauen besteht Verätzungsgefahr
durch auslaufende Batteriesäure. Ersetzen Sie eine gefrorene Batterie.
•
Halten Sie Zündquellen (offenes Licht, brennende Zigaretten usw.) von
den Batterien fern. Andernfalls besteht Explosionsgefahr!
•
Beachten Sie die Gebrauchsanleitung des Herstellers der Starthilfe-
kabel.
•
Schließen Sie das Minuskabel beim anderen Fahrzeug nicht direkt an
den Minuspol der entladenen Batterie an. Durch Funkenbildung könnte
sich das aus der Batterie ausströmende Knallgas entzünden – Explosions-
gefahr!
•
Klemmen Sie das Minuskabel beim anderen Fahrzeug nicht an Teile des
Kraftstoffsystems oder an den Bremsleitungen an.
•
Die nicht isolierten Teile der Polzangen dürfen sich nicht berühren.
Außerdem darf das an den Pluspol der Batterie angeklemmte Kabel nicht
mit elektrisch leitenden Fahrzeugteilen in Berührung kommen – Kurz-
schlussgefahr!
•
Verlegen Sie die Starthilfekabel so, dass sie nicht von sich drehenden
Teilen im Motorraum erfasst werden können.
•
Beugen Sie sich nicht über die Batterien – Verätzungsgefahr!Hinweis
Die Fahrzeuge dürfen sich nicht berühren, andernfalls könnte bereits bei
Verbindung der Pluspole Strom fließen.
Ibiza aleman Seite 232 Donnerstag, 6. Oktober 2005 11:03 11

Selbsthilfe233
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Technische Daten

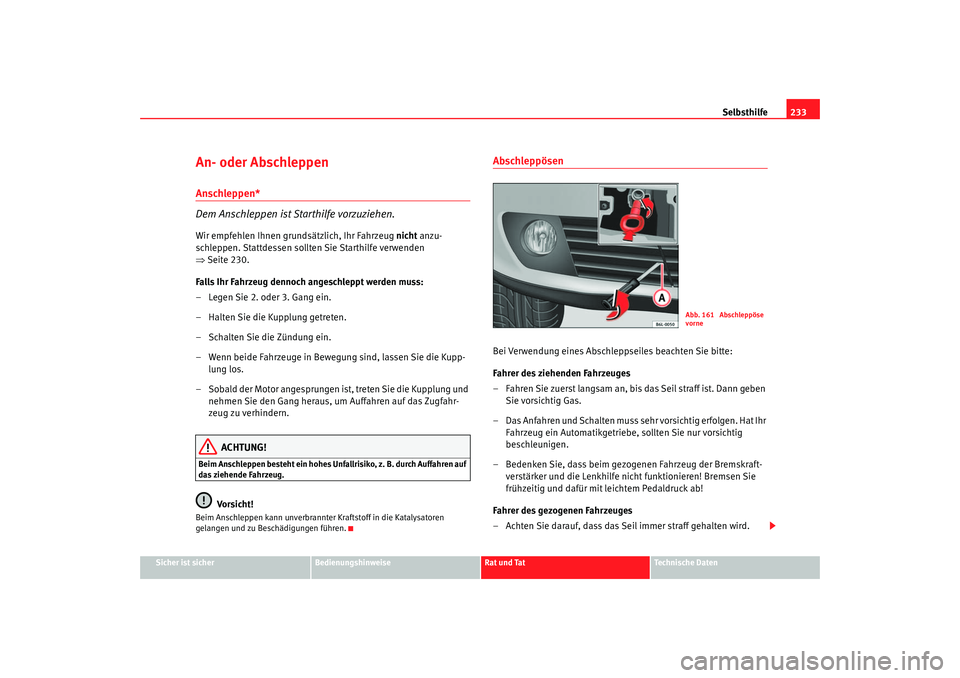

An- oder Abschleppen Anschleppen*
Dem Anschleppen ist Starthilfe vorzuziehen.Wir empfehlen Ihnen grundsätzlich, Ihr Fahrzeug nicht anzu-
schleppen. Stattdessen sollten Sie Starthilfe verwenden
⇒ Seite 230.
Falls Ihr Fahrzeug dennoch angeschleppt werden muss:
– Legen Sie 2. oder 3. Gang ein.
– Halten Sie die Kupplung getreten.
– Schalten Sie die Zündung ein.
– Wenn beide Fahrzeuge in Bewegung sind, lassen Sie die Kupp- lung los.
– Sobald der Motor angesprungen ist, treten Sie die Kupplung und nehmen Sie den Gang heraus, um Auffahren auf das Zugfahr-
zeug zu verhindern.
ACHTUNG!
Beim Anschleppen besteht ein hohes Unfallrisiko, z. B. durch Auffahren auf
das ziehende Fahrzeug.
Vorsicht!
Beim Anschleppen kann unverbrannter Kraftstoff in die Katalysatoren
gelangen und zu Beschädigungen führen.
AbschleppösenBei Verwendung eines Abschleppseiles beachten Sie bitte:
Fahrer des ziehenden Fahrzeuges
– Fahren Sie zuerst langsam an, bis das Seil straff ist. Dann geben Sie vorsichtig Gas.
– Das Anfahren und Schalten muss sehr vorsichtig erfolgen. Hat Ihr Fahrzeug ein Automatikgetriebe, sollten Sie nur vorsichtig
beschleunigen.
– Bedenken Sie, dass beim gezogenen Fahrzeug der Bremskraft- verstärker und die Lenkhilfe nicht funktionieren! Bremsen Sie
frühzeitig und dafür mit leichtem Pedaldruck ab!
Fahrer des gezogenen Fahrzeuges
– Achten Sie darauf, dass das Seil immer straff gehalten wird.
Abb. 161 Abschleppöse
vorne
Ibiza aleman Seite 233 Donnerstag, 6. Oktober 2005 11:03 11

Selbsthilfe
234

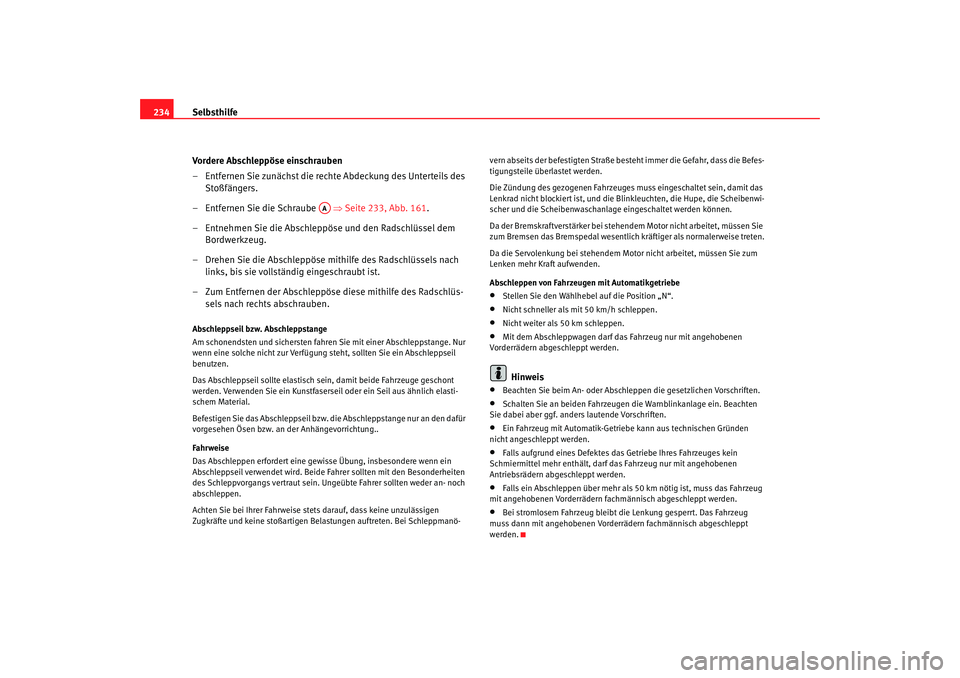

Vordere Abschleppöse einschrauben
– Entfernen Sie zunächst die rechte Abdeckung des Unterteils des Stoßfängers.
– Entfernen Sie die Schraube ⇒Seite 233, Abb. 161 .
– Entnehmen Sie die Abschleppöse und den Radschlüssel dem Bordwerkzeug.
– Drehen Sie die Abschleppöse mithilfe des Radschlüssels nach links, bis sie vollständig eingeschraubt ist.
– Zum Entfernen der Abschleppöse diese mithilfe des Radschlüs- sels nach rechts abschrauben.Abschleppseil bzw. Abschleppstange
Am schonendsten und sichersten fahren Sie mit einer Abschleppstange. Nur
wenn eine solche nicht zur Verfügung steht, sollten Sie ein Abschleppseil
benutzen.
Das Abschleppseil sollte elastisch sein, damit beide Fahrzeuge geschont
werden. Verwenden Sie ein Kunstfaserseil oder ein Seil aus ähnlich elasti-
schem Material.
Befestigen Sie das Abschleppseil bzw. die Abschleppstange nur an den dafür
vorgesehen Ösen bzw. an der Anhängevorrichtung..
Fahrweise
Das Abschleppen erfordert eine gewisse Übung, insbesondere wenn ein
Abschleppseil verwendet wird. Beide Fahrer sollten mit den Besonderheiten
des Schleppvorgangs vertraut sein. Ungeübte Fahrer sollten weder an- noch
abschleppen.
Achten Sie bei Ihrer Fahrweise stets darauf, dass keine unzulässigen
Zugkräfte und keine stoßartigen Belastungen auftreten. Bei Schleppmanö- vern abseits der befestigten Straße besteht immer die Gefahr, dass die Befes-
tigungsteile überlastet werden.
Die Zündung des gezogenen Fahrzeuges muss eingeschaltet sein, damit das
Lenkrad nicht blockiert ist, und die Blinkleuchten, die Hupe, die Scheibenwi-
scher und die Scheibenwaschanlage eingeschaltet werden können.
Da der Bremskraftverstärker bei stehendem Motor nicht arbeitet, müssen Sie
zum Bremsen das Bremspedal wesentlich
kräftiger als normalerweise treten.
Da die Servolenkung bei stehendem Motor nicht arbeitet, müssen Sie zum
Lenken mehr Kraft aufwenden.
Abschleppen von Fahrzeugen mit Automatikgetriebe
•
Stellen Sie den Wählhebel auf die Position „N“.
•
Nicht schneller als mit 50 km/h schleppen.
•
Nicht weiter als 50 km schleppen.
•
Mit dem Abschleppwagen darf das Fahrzeug nur mit angehobenen
Vorderrädern abgeschleppt werden.Hinweis
•
Beachten Sie beim An- oder Abschleppen die gesetzlichen Vorschriften.
•
Schalten Sie an beiden Fahrzeugen die Warnblinkanlage ein. Beachten
Sie dabei aber ggf. anders lautende Vorschriften.
•
Ein Fahrzeug mit Automatik-Getrie be kann aus technischen Gründen
nicht angeschleppt werden.
•
Falls aufgrund eines Defektes das Getriebe Ihres Fahrzeuges kein
Schmiermittel mehr enthält, darf das Fahrzeug nur mit angehobenen
Antriebsrädern abgeschleppt werden.
•
Falls ein Abschleppen über mehr als 50 km nötig ist, muss das Fahrzeug
mit angehobenen Vorderrädern fach männisch abgeschleppt werden.
•
Bei stromlosem Fahrzeug bleibt die Lenkung gesperrt. Das Fahrzeug
muss dann mit angehobenen Vorder rädern fachmännisch abgeschleppt
werden.
AA
Ibiza aleman Seite 234 Donnerstag, 6. Oktober 2005 11:03 11

Selbsthilfe235
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Technische Daten

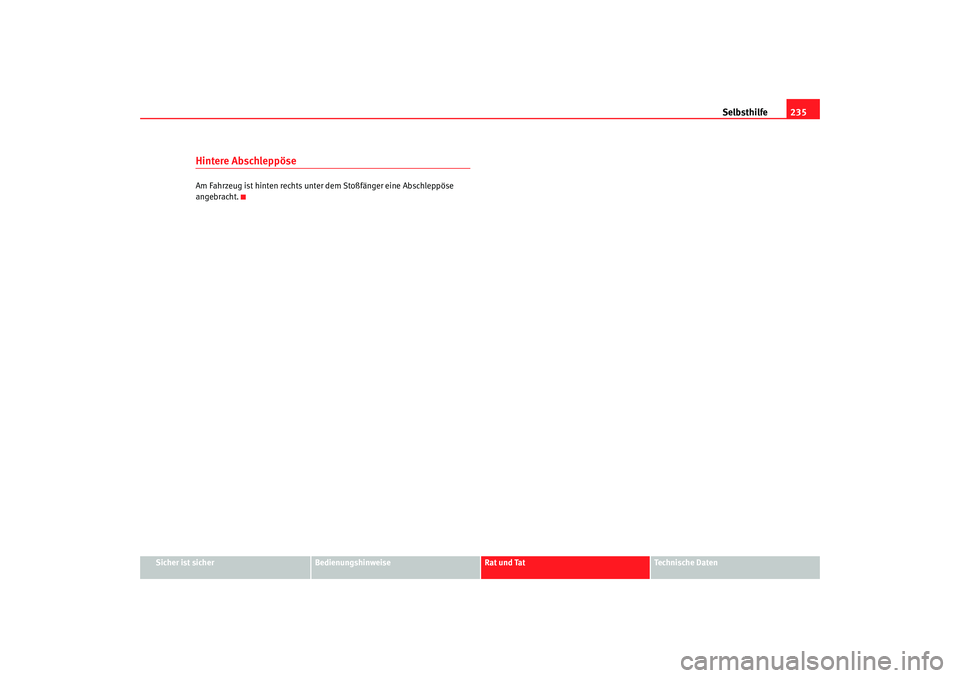

Hintere AbschleppöseAm Fahrzeug ist hinten rechts unter dem Stoßfänger eine Abschleppöse
angebracht.
Ibiza aleman Seite 235 Donnerstag, 6. Oktober 2005 11:03 11

Ibiza aleman Seite 236 Donnerstag, 6. Oktober 2005 11:03 11

Beschreibung der Angaben237
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Technische Daten
Te c h n i s c h e D a t e nBeschreibung der AngabenWas Sie wissen solltenGrundsätzliches
Die Angaben in den amtlichen Fahrzeugpapieren haben stets Vorrang.Alle Angaben in dieser Anleitung gelt en für das Grundmodell in Spanien. Mit
welchem Motor Ihr Fahrzeug ausgestattet ist, können Sie auch dem Fahrzeug-
datenträger im Serviceplan bzw. den amtlichen Fahrzeugpapieren
entnehmen. Durch Mehrausstattungen oder Modellausführungen sowie bei Sonderfahr-
zeugen und Fahrzeugen für andere Länder können die angegebenen Werte
abweichen.
In diesem Abschnitt 'Technische Daten' verwendete Abkürzungen Abkürzung BedeutungkW Kilowatt, Leistungsangabe des Motors
PS Pferdestärke, (veraltete) Leistungsangabe des Motors
bei 1/min Umdrehungen des Mo tors (Drehzahl) pro Minute
Nm Newtonmeter, Maßeinheit zu r Angabe des Motordrehmoments
l/100 Km Kraftstoffverbrauch in Liter auf 100 Kilometer
g/km Erzeugte Kohlendioxidmenge in Gramm pro gefahrenen Kilometer CO
2
Kohlendioxid
CZ Cetanzahl, Maß zur Bestimmung der Zündwilligkeit des Dieselkraftstoffs
ROZ Research-Oktan-Zahl, Maß zur Bestimmung der Klopffestigkeit des Benzinkraftstoffs
Ibiza aleman Seite 237 Donnerstag, 6. Oktober 2005 11:03 11

Beschreibung der Angaben

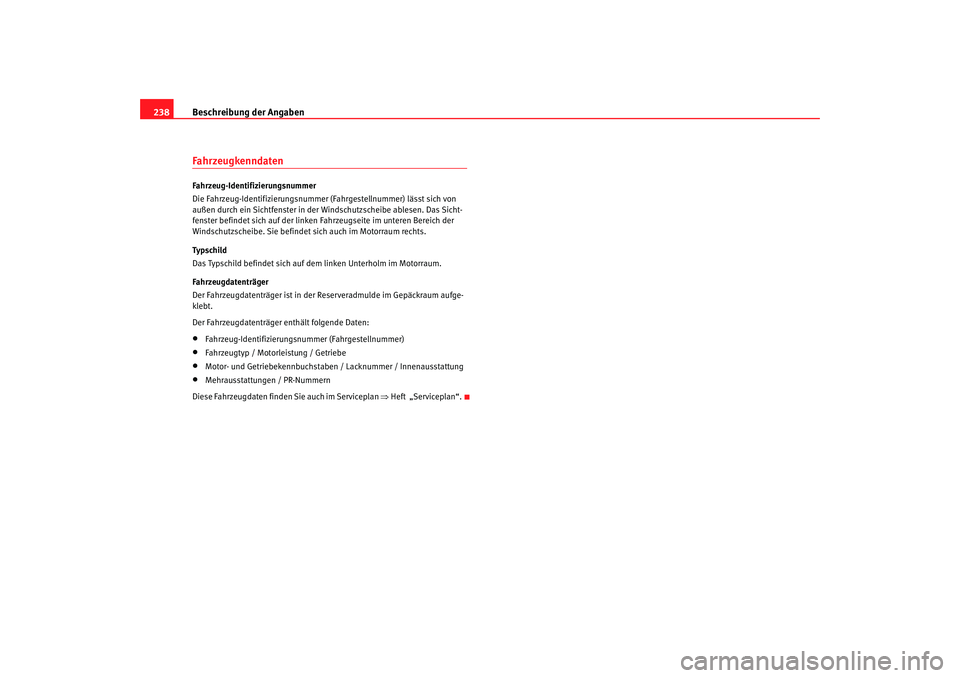

238FahrzeugkenndatenFahrzeug-Identifizierungsnummer
Die Fahrzeug-Identifizierungsnummer (Fahrgestellnummer) lässt sich von
außen durch ein Sichtfenster in der Windschutzscheibe ablesen. Das Sicht-
fenster befindet sich auf der linken Fahrzeugseite im unteren Bereich der
Windschutzscheibe. Sie befindet sich auch im Motorraum rechts.
Typsch ild
Das Typschild befindet sich auf dem linken Unterholm im Motorraum.
Fahrzeugdatenträger
Der Fahrzeugdatenträger ist in der Reserveradmulde im Gepäckraum aufge-
klebt.
Der Fahrzeugdatenträger enthält folgende Daten:•
Fahrzeug-Identifizierungsnummer (Fahrgestellnummer)
•
Fahrzeugtyp / Motorleistung / Getriebe
•
Motor- und Getriebekennbuchstaben / Lacknummer / Innenausstattung
•
Mehrausstattungen / PR-Nummern
D iese Fahrzeugdaten finden Sie auch i m Servic
ep lan ⇒ H
e ft „Serviceplan “.
Ibiza aleman Seite 238 Donnerstag, 6. Oktober 2005 11:03 11
