Seat Ibiza 5D 2006 Betriebsanleitung (in German)

Sitzen und Verstauen109
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Technische Daten

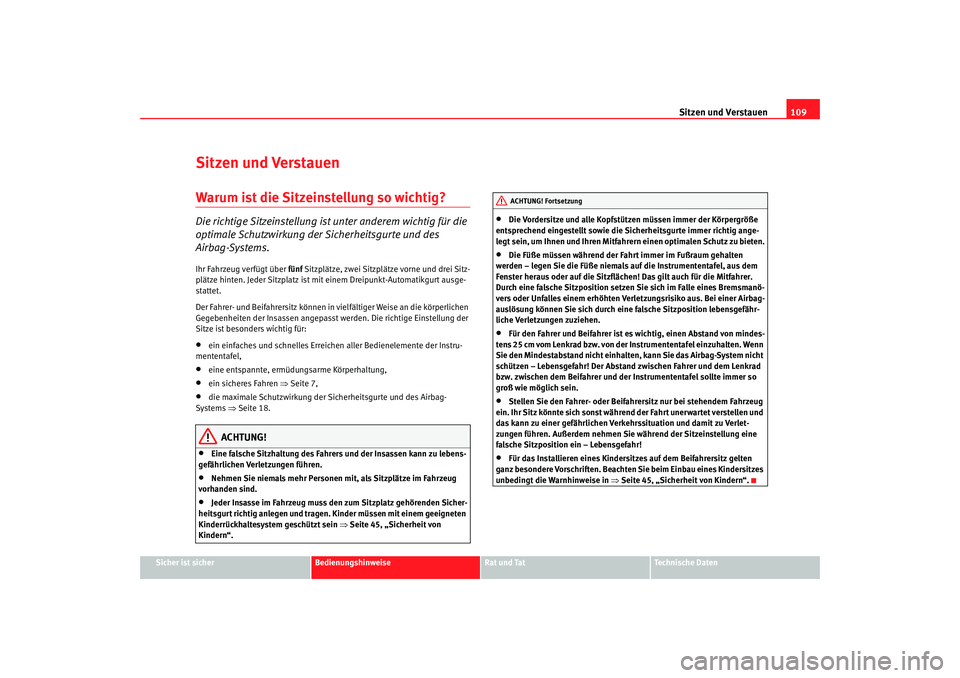

Sitzen und VerstauenWarum ist die Sitzeinstellung so wichtig?Die richtige Sitzeinstellung ist unter anderem wichtig für die
optimale Schutzwirkung der Sicherheitsgurte und des
Airbag-Systems.Ihr Fahrzeug verfügt über fünf Sitzplätze, zwei Sitzplätze vorne und drei Sitz-
plätze hinten. Jeder Sitzplatz ist mit einem Dreipunkt-Automatikgurt ausge-
stattet.
Der Fahrer- und Beifahrersitz können in vielfältiger Weise an die körperlichen
Gegebenheiten der Insassen angepasst werden. Die richtige Einstellung der
Sitze ist besonders wichtig für:•
ein einfaches und schnelles Erreichen aller Bedieneleme nte der Instru-
mententafel,
•
eine entspannte, ermüdu ngsarme Körperhaltung,
•
ein sicheres Fahren ⇒Seite 7,
•
die maximale Schutzwirkung der Sicherheitsgurte und des Airbag-
Systems ⇒ Seite 18.
ACHTUNG!
•
Eine falsche Sitzhaltung des Fahrers und der Insassen kann zu lebens-
gefährlichen Verletzungen führen.
•
Nehmen Sie niemals mehr Personen mit, als Sitzplätze im Fahrzeug
vorhanden sind.
•
Jeder Insasse im Fahrzeug muss den zum Sitzplatz gehörenden Sicher-
heitsgurt richtig anlegen und tragen. Kinder müssen mit einem geeigneten
Kinderrückhaltesystem geschützt sein ⇒Seite 45, „Sicherheit von
Kindern“.
•
Die Vordersitze und alle Kopfstützen müssen immer der Körpergröße
entsprechend eingestellt sowie die Sicherheitsgurte immer richtig ange-
legt sein, um Ihnen und Ihren Mitfahrern einen optimalen Schutz zu bieten.
•
Die Füße müssen während der Fahrt immer im Fußraum gehalten
werden – legen Sie die Füße niemals auf die Instrumententafel, aus dem
Fenster heraus oder auf die Sitzflächen! Das gilt auch für die Mitfahrer.
Durch eine falsche Sitzposition setzen Sie sich im Falle eines Bremsmanö-
vers oder Unfalles einem erhöhten Verletzungsrisiko aus. Bei einer Airbag-
auslösung können Sie sich durch eine falsche Sitzposition lebensgefähr-
liche Verletzungen zuziehen.
•
Für den Fahrer und Beifahrer ist es wichtig, einen Abstand von mindes-
tens 25 cm vom Lenkrad bzw. von der Instrumententafel einzuhalten. Wenn
Sie den Mindestabstand nicht einhalten, kann Sie das Airbag-System nicht
schützen – Lebensgefahr! Der Abstand zwischen Fahrer und dem Lenkrad
bzw. zwischen dem Beifahrer und der Instrumententafel sollte immer so
groß wie möglich sein.
•
Stellen Sie den Fahrer- oder Beifah rersitz nur bei stehendem Fahrzeug
ein. Ihr Sitz könnte sich sonst während der Fahrt unerwartet verstellen und
das kann zu einer gefährlichen Verkehrssituation und damit zu Verlet-
zungen führen. Außerdem nehmen Sie während der Sitzeinstellung eine
falsche Sitzposition ein – Lebensgefahr!
•
Für das Installieren eines Kindersitzes auf dem Beifahrersitz gelten
ganz besondere Vorschriften. Beachten Sie beim Einbau eines Kindersitzes
unbedingt die Warnhinweise in ⇒Seite 45, „Sicherheit von Kindern“.ACHTUNG! Fortsetzung
ibiza_aleman_DEF_0706 Seite 109 Fr eitag, 1. September 2006 1:33 13

Sitzen und Verstauen

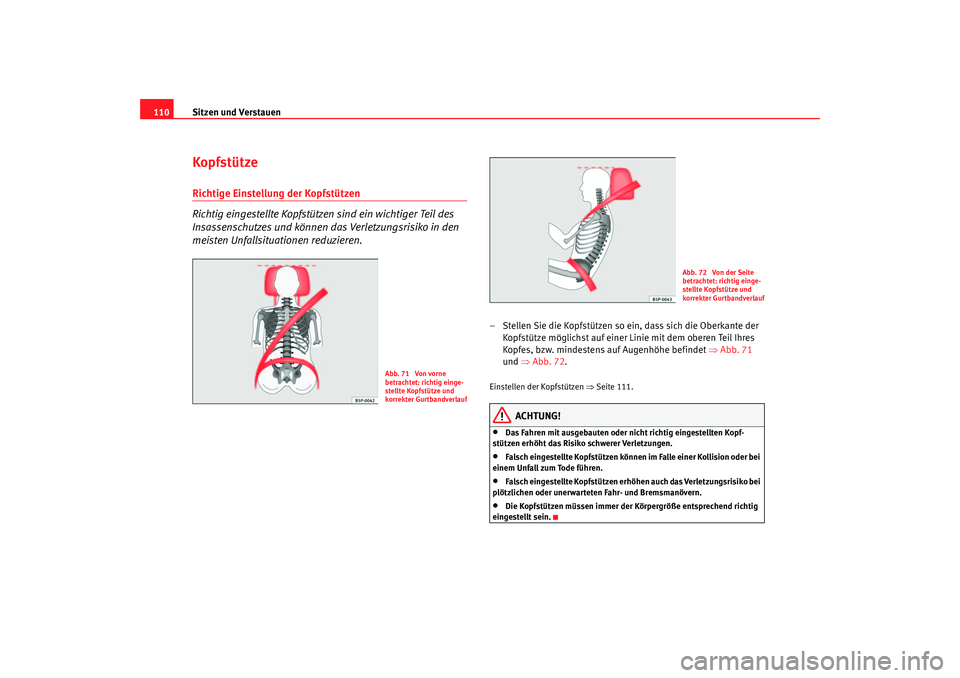

110KopfstützeRichtige Einstellung der Kopfstützen
Richtig eingestellte Kopfstützen sind ein wichtiger Teil des
Insassenschutzes und können das Verletzungsrisiko in den
meisten Unfallsituationen reduzieren.
– Stellen Sie die Kopfstützen so ein, dass sich die Oberkante der
Kopfstütze möglichst auf einer Linie mit dem oberen Teil Ihres
Kopfes, bzw. mindestens auf Augenhöhe befindet ⇒Abb. 71
und ⇒Abb. 72.Einstellen der Kopfstützen ⇒Seite 111.
ACHTUNG!
•
Das Fahren mit ausgebauten oder nicht richtig eingestellten Kopf-
stützen erhöht das Risiko schwerer Verletzungen.
•
Falsch eingestellte Kopfstützen können im Falle einer Kollision oder bei
einem Unfall zum Tode führen.
•
Falsch eingestellte Kopfstützen erhöhen auch das Verletzungsrisiko bei
plötzlichen oder unerwarteten Fahr- und Bremsmanövern.
•
Die Kopfstützen müssen immer der Körpergröße entsprechend richtig
eingestellt sein.
Abb. 71 Von vorne
betrachtet: richtig einge-
stellte Kopfstütze und
korrekter Gurtbandverlau
f
Abb. 72 Von der Seite
betrachtet: richtig einge-
stellte Kopfstütze und
korrekter Gurtbandverlau
f
ibiza_aleman_DEF_0706 Seite 110 Fr eitag, 1. September 2006 1:33 13

Sitzen und Verstauen111
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Technische Daten

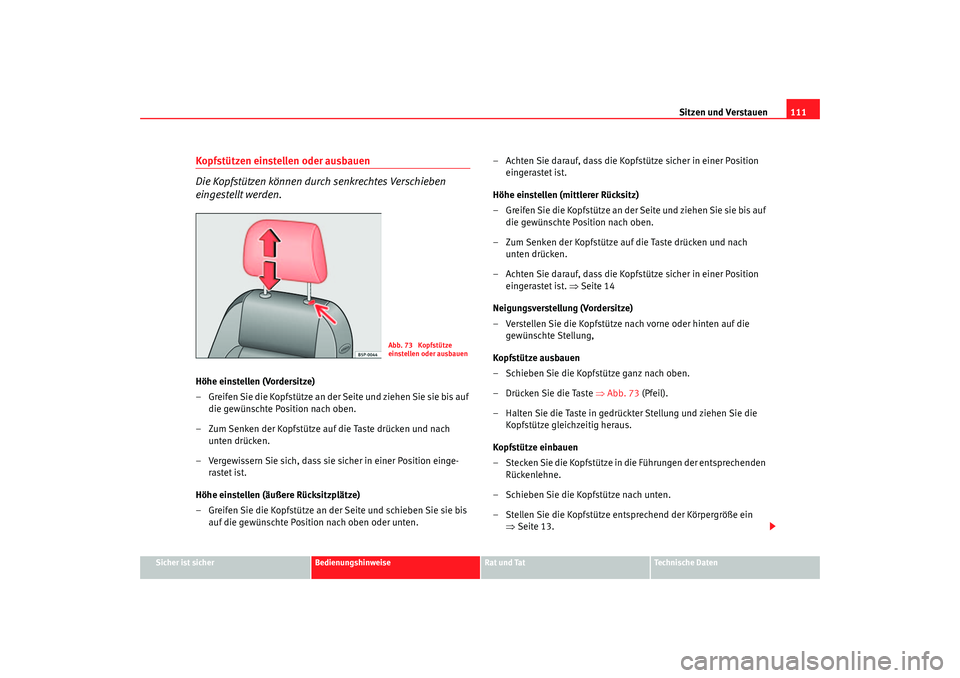

Kopfstützen einstellen oder ausbauen
Die Kopfstützen können durch senkrechtes Verschieben
eingestellt werden.Höhe einstellen (Vordersitze)
– Greifen Sie die Kopfstütze an der Seite und ziehen Sie sie bis auf
die gewünschte Position nach oben.
– Zum Senken der Kopfstütze auf die Taste drücken und nach unten drücken.
– Vergewissern Sie sich, dass sie sicher in einer Position einge- rastet ist.
Höhe einstellen (äußere Rücksitzplätze)
– Greifen Sie die Kopfstütze an der Seite und schieben Sie sie bis auf die gewünschte Position nach oben oder unten. – Achten Sie darauf, dass die Kopfstütze sicher in einer Position
eingerastet ist.
Höhe einstellen (mittlerer Rücksitz)
– Greifen Sie die Kopfstütze an der Seite und ziehen Sie sie bis auf die gewünschte Position nach oben.
– Zum Senken der Kopfstütze auf die Taste drücken und nach unten drücken.
– Achten Sie darauf, dass die Kopfstütze sicher in einer Position eingerastet ist. ⇒Seite 14
Neigungsverstellung (Vordersitze)
– Verstellen Sie die Kopfstütze nach vorne oder hinten auf die gewünschte Stellung,
Kopfstütze ausbauen
– Schieben Sie die Kopfstütze ganz nach oben.
– Drücken Sie die Taste ⇒Abb. 73 (Pfeil).
– Halten Sie die Taste in gedrückter Stellung und ziehen Sie die Kopfstütze gleichzeitig heraus.
Kopfstütze einbauen
– Stecken Sie die Kopfstütze in die Führungen der entsprechenden Rückenlehne.
– Schieben Sie die Kopfstütze nach unten.
– Stellen Sie die Kopfstütze entsprechend der Körpergröße ein ⇒Seite 13.
Abb. 73 Kopfstütze
einstellen oder ausbauen
ibiza_aleman_DEF_0706 Seite 111 Fr eitag, 1. September 2006 1:33 13

Sitzen und Verstauen
112
ACHTUNG!
•
Fahren Sie niemals mit ausgebauten Kopfstützen – Verletzungsgefahr!
•
Fahren Sie niemals, ohne die hinteren Kopfstützen richtig eingestellt zu
haben, dies könnte schwerwiegende Verletzungen verursachen.
•
Stellen Sie die Kopfstützen nach dem Einbau immer richtig entspre-
chend der Körpergröße des Insassen ein, um die optimale Schutzwirkung
zu gewährleisten.
•
Beachten Sie Warnhinweise ⇒Seite 110, „Richtige Einstellung der
Kopfstützen“.Hinweis
•
Neigen Sie die Rückenlehne der Sitze zum Ein- und Ausbau der hinteren
Kopfstützen leicht nach vorne.
•
Führen Sie beim erneuten Einsetzen der Kopfstütze die Rohre so weit wie
möglich in die Kopfstützenführungen ein, ohne dabei den Knopf zu
drücken.

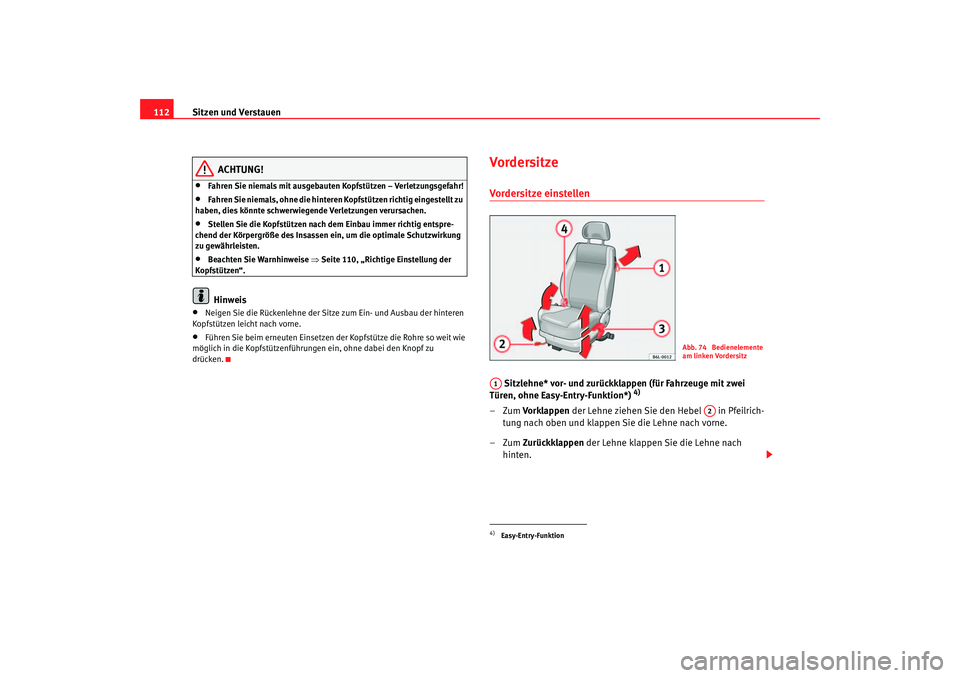

VordersitzeVordersitze einstellen
Sitzlehne* vor- und zurückklappen (für Fahrzeuge mit zwei
Türen, ohne Easy-Entry-Funktion*)
4)
–Zum Vo rkla ppe n der Lehne ziehen Sie den Hebel in Pfeilrich-
tung nach oben und klappen Sie die Lehne nach vorne.
–Zum Zurückklappen der Lehne klappen Sie die Lehne nach
hinten.4)Easy-Entry-Funktion
Abb. 74 Bedienelemente
am linken Vordersitz
A1
A2
ibiza_aleman_DEF_0706 Seite 112 Fr eitag, 1. September 2006 1:33 13

Sitzen und Verstauen113
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Technische Daten

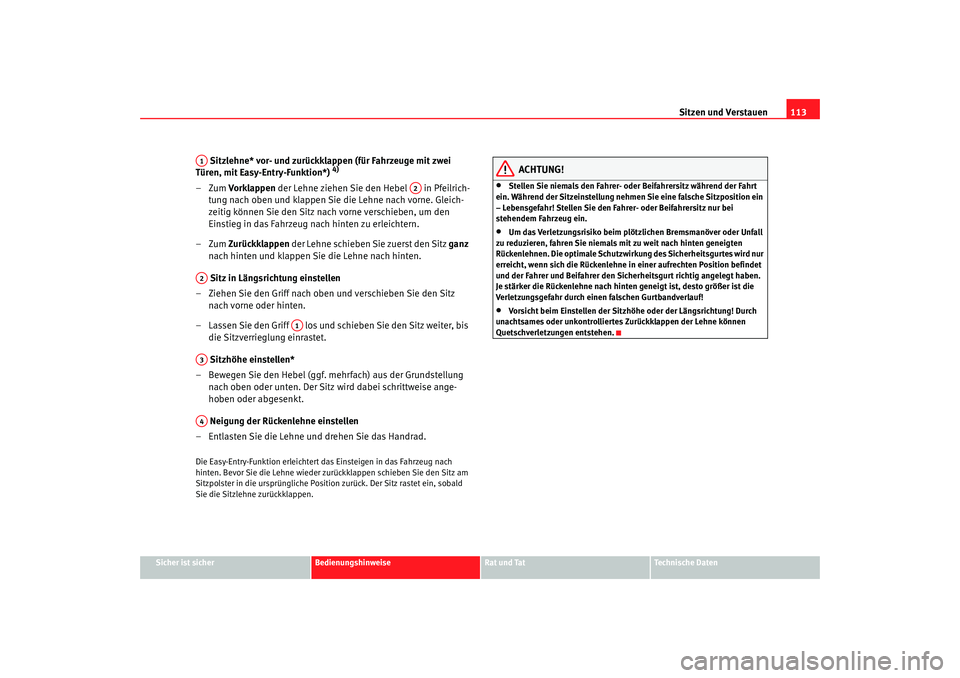

Sitzlehne* vor- und zurückklappen (für Fahrzeuge mit zwei
Türen, mit Easy-Entry-Funktion*)
4)
–Zum Vorklappen der Lehne ziehen Sie den Hebel in Pfeilrich-
tung nach oben und klappen Sie die Lehne nach vorne. Gleich-
zeitig können Sie den Sitz nach vorne verschieben, um den
Einstieg in das Fahrzeug nach hinten zu erleichtern.
–Zum Zurückklappen der Lehne schieben Sie zuerst den Sitz ganz
nach hinten und klappen Sie die Lehne nach hinten.
Sitz in Längsrichtung einstellen
– Ziehen Sie den Griff nach oben und verschieben Sie den Sitz
nach vorne oder hinten.
– Lassen Sie den Griff los und schieben Sie den Sitz weiter, bis die Sitzverrieglung einrastet.
Sitzhöhe einstellen*
– Bewegen Sie den Hebel (ggf. mehrfach) aus der Grundstellung nach oben oder unten. Der Sitz wird dabei schrittweise ange-
hoben oder abgesenkt.
Neigung der Rückenlehne einstellen
– Entlasten Sie die Lehne und drehen Sie das Handrad.Die Easy-Entry-Funktion erleichtert das Einsteigen in das Fahrzeug nach
hinten. Bevor Sie die Lehne wieder zurückklappen schieben Sie den Sitz am
Sitzpolster in die ursprüngl iche Position zurück. Der Sitz rastet ein, sobald
Sie die Sitzlehne zurückklappen.
ACHTUNG!
•
Stellen Sie niemals den Fahrer- oder Beifahrersitz während der Fahrt
ein. Während der Sitzeinstellung nehmen Sie eine falsche Sitzposition ein
– Lebensgefahr! Stellen Sie den Fahrer- oder Beifahrersitz nur bei
stehendem Fahrzeug ein.
•
Um das Verletzungsrisiko beim plötzlichen Bremsmanöver oder Unfall
zu reduzieren, fahren Sie niemals mit zu weit nach hinten geneigten
Rückenlehnen. Die optimale Schutzwirkung des Sicherheitsgurtes wird nur
erreicht, wenn sich die Rückenlehne in einer aufrechten Position befindet
und der Fahrer und Beifahrer den Sicherheitsgurt richtig angelegt haben.
Je stärker die Rückenlehne nach hinten geneigt ist, desto größer ist die
Verletzungsgefahr durch einen falschen Gurtbandverlauf!
•
Vorsicht beim Einstellen der Sitzhöhe oder der Längsrichtung! Durch
unachtsames oder unkontrolliertes Zurückklappen der Lehne können
Quetschverletzungen entstehen.
A1
A2
A2
A1
A3A4
ibiza_aleman_DEF_0706 Seite 113 Fr eitag, 1. September 2006 1:33 13

Sitzen und Verstauen

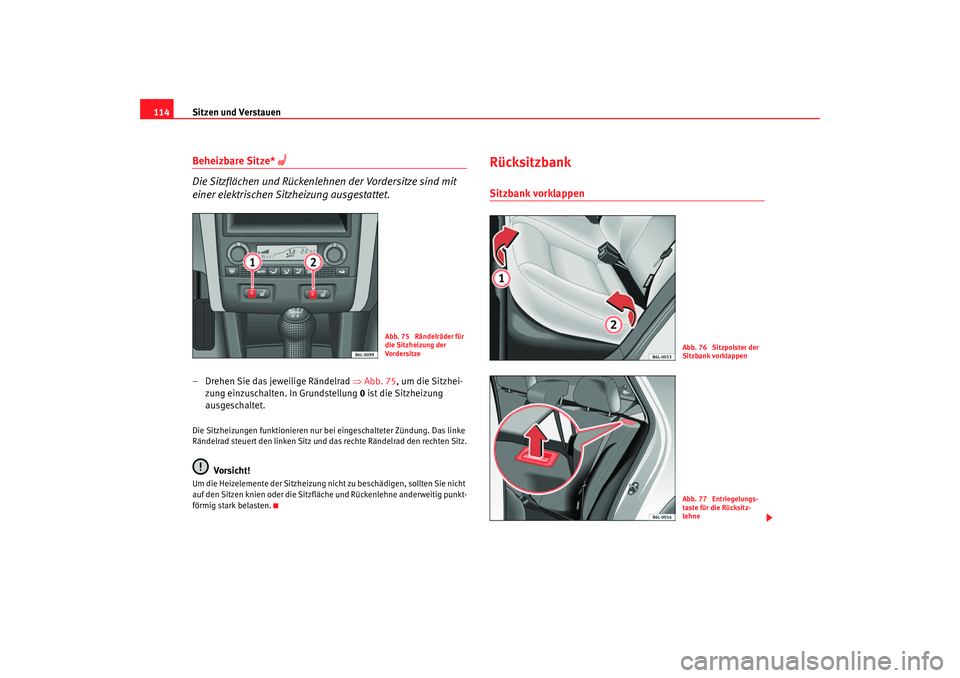

114Beheizbare Sitze*

Die Sitzflächen und Rückenlehnen der Vordersitze sind mit
einer elektrischen Sitzheizung ausgestattet.
– Drehen Sie das jeweilige Rändelrad ⇒Abb. 75, um die Sitzhei-
zung einzuschalten. In Grundstellung 0 ist die Sitzheizung
ausgeschaltet.Die Sitzheizungen funktionieren nur bei eingeschalteter Zündung. Das linke
Rändelrad steuert den linken Sitz und das rechte Rändelrad den rechten Sitz.
Vorsicht!
Um die Heizelemente der Sitzheizung ni cht zu beschädigen, sollten Sie nicht
auf den Sitzen knien oder die Sitzfläc he und Rückenlehne anderweitig punkt-
förmig stark belasten.
RücksitzbankSitzbank vorklappen
Abb. 75 Rändelräder für
die Sitzheizung der
Vordersitze
Abb. 76 Sitzpolster der
Sitzbank vorklappenAbb. 77 Entriegelungs-
taste für die Rücksitz-
lehne
ibiza_aleman_DEF_0706 Seite 114 Fr eitag, 1. September 2006 1:33 13

Sitzen und Verstauen115
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Technische Daten

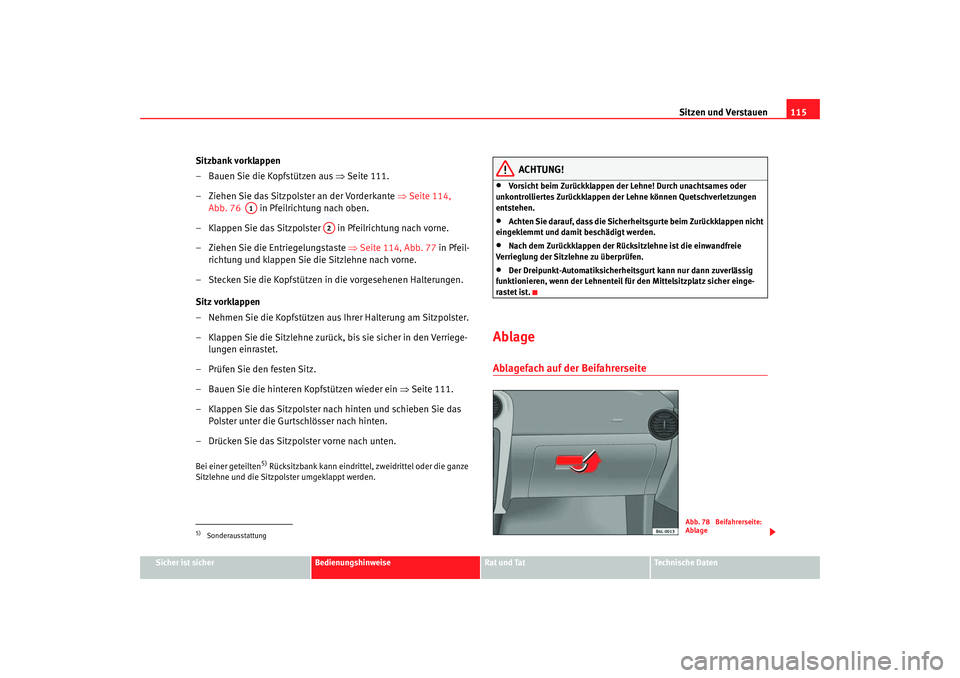

Sitzbank vorklappen
– Bauen Sie die Kopfstützen aus ⇒Seite 111.
– Ziehen Sie das Sitzpolster an der Vorderkante ⇒Seite 114,
Abb. 76 in Pfeilrichtung nach oben.
– Klappen Sie das Sitzpolster in Pfeilrichtung nach vorne.
– Ziehen Sie die Entriegelungstaste ⇒Seite 114, Abb. 77 in Pfeil-
richtung und klappen Sie die Sitzlehne nach vorne.
– Stecken Sie die Kopfstützen in die vorgesehenen Halterungen.
Sitz vorklappen
– Nehmen Sie die Kopfstützen aus Ihrer Halterung am Sitzpolster.
– Klappen Sie die Sitzlehne zurück, bis sie sicher in den Verriege- lungen einrastet.
–Prüfen Sie den festen Sitz.
– Bauen Sie die hinteren Kopfstützen wieder ein ⇒Seite 111.
– Klappen Sie das Sitzpolster nach hinten und schieben Sie das Polster unter die Gurtschlösser nach hinten.
– Drücken Sie das Sitzpolster vorne nach unten.Bei einer geteilten
5) Rücksitzbank kann eindrittel , zweidrittel oder die ganze
Sitzlehne und die Sitzpolster umgeklappt werden.
ACHTUNG!
•
Vorsicht beim Zurückklappen der Lehne! Durch unachtsames oder
unkontrolliertes Zurückklappen der Lehne können Quetschverletzungen
entstehen.
•
Achten Sie darauf, dass die Sicherheitsgurte beim Zurückklappen nicht
eingeklemmt und damit beschädigt werden.
•
Nach dem Zurückklappen der Rücksitzlehne ist die einwandfreie
Verrieglung der Sitzlehne zu überprüfen.
•
Der Dreipunkt-Automatiksicherheitsgurt kann nur dann zuverlässig
funktionieren, wenn der Lehnenteil für den Mittelsitzplatz sicher einge-
rastet ist.
AblageAblagefach auf der Beifahrerseite
5)Sonderausstattung
A1
A2
Abb. 78 Beifahrerseite:
Ablage
ibiza_aleman_DEF_0706 Seite 115 Fr eitag, 1. September 2006 1:33 13

Sitzen und Verstauen
116Das Fach lässt sich durch Ziehen am Öffnungshebel öffnen ⇒Seite 115,
Abb. 78 .
ACHTUNG!
Lassen Sie den Ablagefachdeckel wä hrend der Fahrt immer geschlossen,
um das Verletzungsrisiko während eines plötzlichen Bremsmanövers oder
im Falle eines Unfalles zu reduzieren.Ablagefach Fahrerseite
Auf der Fahrerseite steht ein Ablagefach zur Verfügung.Zum Öffnen des Ablagefachs nach außen ziehen ⇒Abb. 79.
Schublade unter dem rechten Vordersitz*Zum Öffnen
– Drücken Sie den Knopf und ziehen Sie das Fach unter Zuhilfe-
nahme der anderen Hand nach außen.
Zum Schließen
– Drücken Sie das Fach hinein, bis es einrastet.
Abb. 79 Ablagefach
Fahrerseite
Abb. 80 Schublade unter
dem rechten Vordersitz
ibiza_aleman_DEF_0706 Seite 116 Fr eitag, 1. September 2006 1:33 13

Sitzen und Verstauen117
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Technische Daten

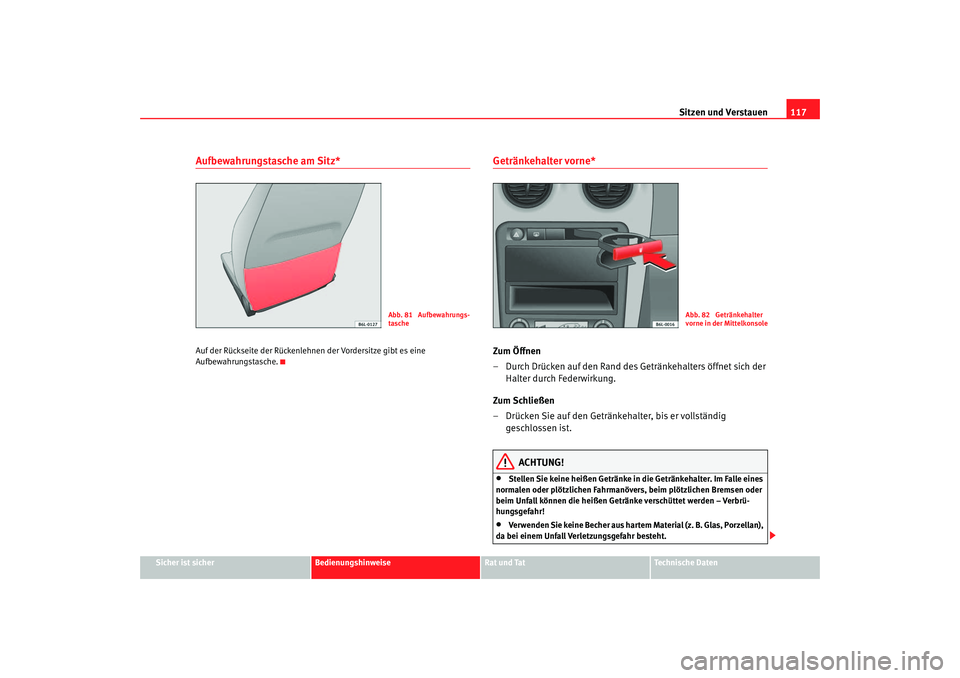

Aufbewahrungstasche am Sitz*Auf der Rückseite der Rückenlehnen der Vordersitze gibt es eine
Aufbewahrungstasche.
Getränkehalter vorne* Zum Öffnen
– Durch Drücken auf den Rand des Getränkehalters öffnet sich der Halter durch Federwirkung.
Zum Schließen
– Drücken Sie auf den Getränkehalter, bis er vollständig geschlossen ist.
ACHTUNG!
•
Stellen Sie keine heißen Getränke in die Getränkehalter. Im Falle eines
normalen oder plötzlichen Fahrmanöve rs, beim plötzlichen Bremsen oder
beim Unfall können die heißen Getränke verschüttet werden – Verbrü-
hungsgefahr!
•
Verwenden Sie keine Becher aus hartem Material (z. B. Glas, Porzellan),
da bei einem Unfall Verletzungsgefahr besteht.
Abb. 81 Aufbewahrungs-
tasche
Abb. 82 Getränkehalter
vorne in der Mittelkonsole
ibiza_aleman_DEF_0706 Seite 117 Fr eitag, 1. September 2006 1:33 13

Sitzen und Verstauen
118•
Während der Fahrt sollte der Getränkehalter stets geschlossen sein,
um Verletzungsrisiken beim plötzlichem Bremsen oder einem Unfall zu
vermeiden.

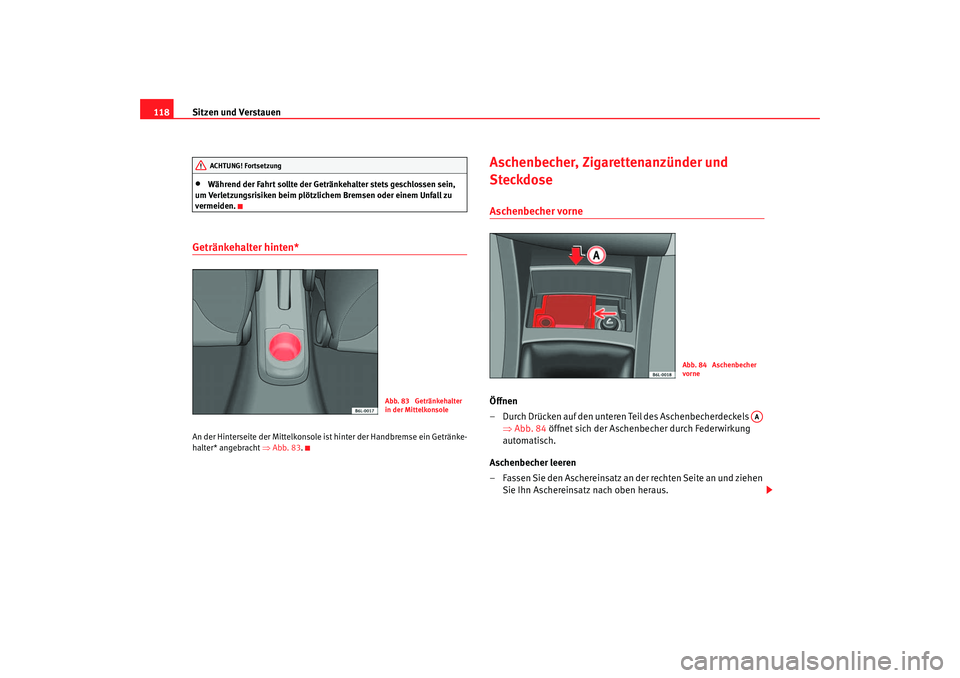

Getränkehalter hinten* An der Hinterseite der Mittelkonsole ist hinter der Handbremse ein Getränke-
halter* angebracht ⇒Abb. 83.
Aschenbecher, Zigarettenanzünder und
SteckdoseAschenbecher vorne Öffnen
– Durch Drücken auf den unteren Teil des Aschenbecherdeckels
⇒Abb. 84 öffnet sich der Aschenbecher durch Federwirkung
automatisch.
Aschenbecher leeren
– Fassen Sie den Aschereinsatz an der rechten Seite an und ziehen Sie Ihn Aschereinsatz nach oben heraus.
ACHTUNG! Fortsetzung
Abb. 83 Getränkehalter
in der Mittelkonsole
Abb. 84 Aschenbecher
vorne
AA
ibiza_aleman_DEF_0706 Seite 118 Fr eitag, 1. September 2006 1:33 13
