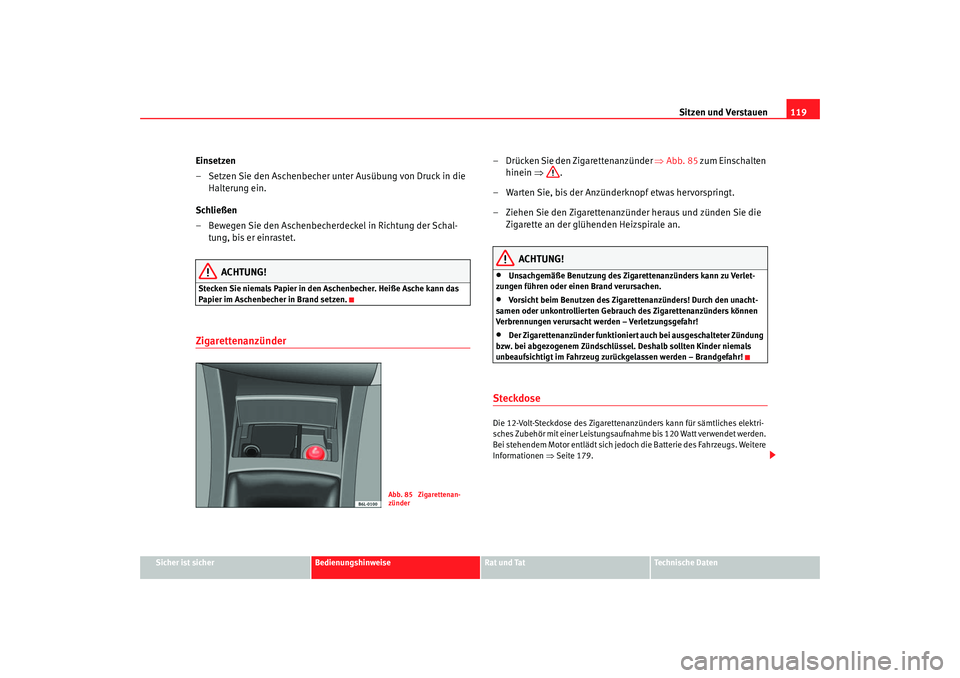

Seat Ibiza 5D 2006 Betriebsanleitung (in German)

Sitzen und Verstauen119
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Technische Daten
Einsetzen
– Setzen Sie den Aschenbecher unter Ausübung von Druck in die
Halterung ein.
Schließen
– Bewegen Sie den Aschenbecherdeckel in Richtung der Schal- tung, bis er einrastet.
ACHTUNG!
Stecken Sie niemals Papier in den Aschenbecher. Heiße Asche kann das
Papier im Aschenbecher in Brand setzen.Zigarettenanzünder
– Drücken Sie den Zigarettenanzünder ⇒Abb. 85 zum Einschalten
hinein ⇒.
– Warten Sie, bis der Anzünderknopf etwas hervorspringt.
– Ziehen Sie den Zigarettenanzünder heraus und zünden Sie die Zigarette an der glühenden Heizspirale an.
ACHTUNG!
•
Unsachgemäße Benutzung des Zigarettenanzünders kann zu Verlet-
zungen führen oder einen Brand verursachen.
•
Vorsicht beim Benutzen des Zigarettenanzünders! Durch den unacht-
samen oder unkontrollierten Gebrauch des Zigarettenanzünders können
Verbrennungen verursacht werden – Verletzungsgefahr!
•
Der Zigarettenanzünder funktioniert auch bei ausgeschalteter Zündung
bzw. bei abgezogenem Zündschlüssel. Deshalb sollten Kinder niemals
unbeaufsichtigt im Fahrzeug zurückgelassen werden – Brandgefahr!
Steckdose Die 12-Volt-Steckdose des Zigarettenanzünders kann für sämtliches elektri-
sches Zubehör mit einer Leistungsaufnahme bis 120 Watt verwendet werden.
Bei stehendem Motor entlädt sich jedoch die Batterie des Fahrzeugs. Weitere
Informationen ⇒Seite 179.
Abb. 85 Zigarettenan-
zünder
ibiza_aleman_DEF_0706 Seite 119 Fr eitag, 1. September 2006 1:33 13

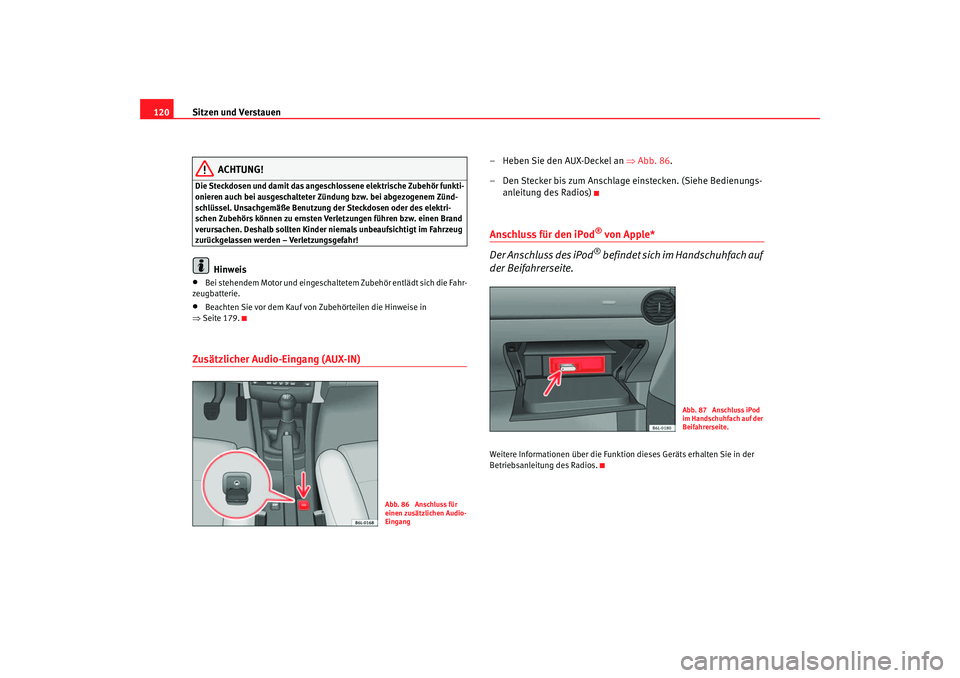

Sitzen und Verstauen
120
ACHTUNG!
Die Steckdosen und damit das angeschlossene elektrische Zubehör funkti-
onieren auch bei ausgeschalteter Zündung bzw. bei abgezogenem Zünd-
schlüssel. Unsachgemäße Benutzung der Steckdosen oder des elektri-
schen Zubehörs können zu ernsten Verletzungen führen bzw. einen Brand
verursachen. Deshalb sollten Kinder niemals unbeaufsichtigt im Fahrzeug
zurückgelassen werden – Verletzungsgefahr!
Hinweis
•
Bei stehendem Motor und eingeschaltetem Zubehör entlädt sich die Fahr-
zeugbatterie.
•
Beachten Sie vor dem Kauf von Zubehörteilen die Hinweise in
⇒ Seite 179.
Zusätzlicher Audio-Eingang (AUX-IN)
– Heben Sie den AUX-Deckel an ⇒Abb. 86 .
– Den Stecker bis zum Anschlage einstecken. (Siehe Bedienungs- anleitung des Radios)Anschluss für den iPod
® von Apple*
Der Anschluss des iPod® b e f i n d e t s i c h i m H a n d s c h u h f a c h a u f
der Beifahrerseite.
Weitere Informationen über die Funktion dieses Geräts erhalten Sie in der
Betriebsanleitung des Radios.
Abb. 86 Anschluss für
einen zusätzlichen Audio-
Eingang
Abb. 87 Anschluss iPod
im Handschuhfach auf der
Beifahrerseite.
ibiza_aleman_DEF_0706 Seite 120 Fr eitag, 1. September 2006 1:33 13

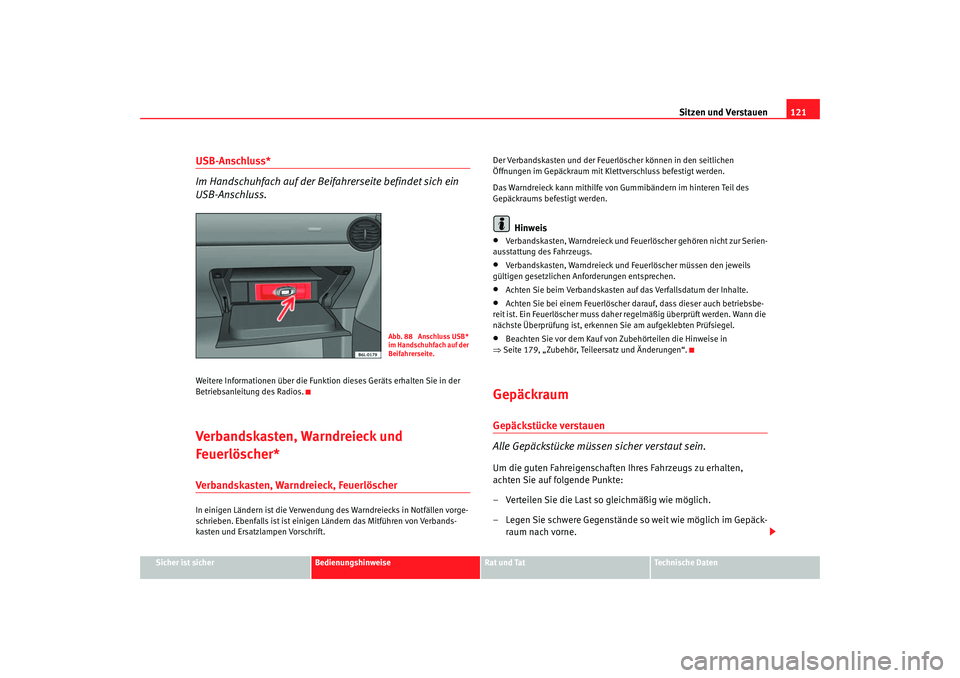

Sitzen und Verstauen121
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Technische Daten
USB-Anschluss*
Im Handschuhfach auf der Beifahrerseite befindet sich ein
USB-Anschluss.Weitere Informationen über die Funktion dieses Geräts erhalten Sie in der
Betriebsanleitung des Radios.Verbandskasten, Warndreieck und
Feuerlöscher*Verbandskasten, Warndreieck, FeuerlöscherIn einigen Ländern ist die Verwendung des Warndreiecks in Notfällen vorge-
schrieben. Ebenfalls ist ist einigen Ländern das Mitführen von Verbands-
kasten und Ersatzlampen Vorschrift. Der Verbandskasten und der Feuerl
öscher können in den seitlichen
Öffnungen im Gepäckraum mit Klettverschluss befestigt werden.
Das Warndreieck kann mith ilfe von Gummibändern im hinteren Teil des
Gepäckraums befestigt werden.
Hinweis
•
Verbandskasten, Warndreieck und Feuerlöscher gehören nicht zur Serien-
ausstattung des Fahrzeugs.
•
Verbandskasten, Warndreieck und Feuerlöscher müssen den jeweils
gültigen gesetzlichen Anforderungen entsprechen.
•
Achten Sie beim Verbandskasten auf das Verfallsdatum der Inhalte.
•
Achten Sie bei einem Feuerlöscher darauf, dass dieser auch betriebsbe-
reit ist. Ein Feuerlöscher muss dahe r regelmäßig überprüft werden. Wann die
nächste Überprüfung ist, erkennen Sie am aufgeklebten Prüfsiegel.
•
Beachten Sie vor dem Kauf von Zubehörteilen die Hinweise in
⇒ Seite 179, „Zubehör, Teileersatz und Änderungen“.
GepäckraumGepäckstücke verstauen
Alle Gepäckstücke müssen sicher verstaut sein.Um die guten Fahreigenschaften Ihres Fahrzeugs zu erhalten,
achten Sie auf folgende Punkte:
– Verteilen Sie die Last so gleichmäßig wie möglich.
– Legen Sie schwere Gegenstände so weit wie möglich im Gepäck-
raum nach vorne.
Abb. 88 Anschluss USB*
im Handschuhfach auf der
Beifahrerseite.
ibiza_aleman_DEF_0706 Seite 121 Fr eitag, 1. September 2006 1:33 13

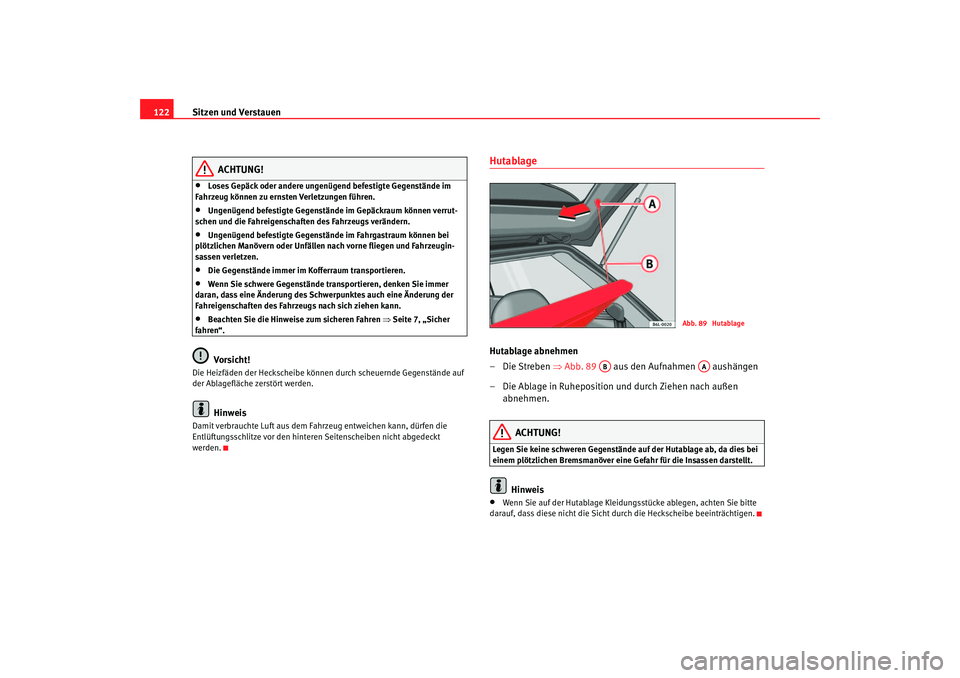

Sitzen und Verstauen
122
ACHTUNG!
•
Loses Gepäck oder andere ungenügend befestigte Gegenstände im
Fahrzeug können zu ernsten Verletzungen führen.
•
Ungenügend befestigte Gegenstände im Gepäckraum können verrut-
schen und die Fahreigenschaften des Fahrzeugs verändern.
•
Ungenügend befestigte Gegenstände im Fahrgastraum können bei
plötzlichen Manövern oder Unfällen nach vorne fliegen und Fahrzeugin-
sassen verletzen.
•
Die Gegenstände immer im Kofferraum transportieren.
•
Wenn Sie schwere Gegenstände transportieren, denken Sie immer
daran, dass eine Änderung des Schwerpunktes auch eine Änderung der
Fahreigenschaften des Fahrzeugs nach sich ziehen kann.
•
Beachten Sie die Hinweise zum sicheren Fahren ⇒Seite 7, „Sicher
fahren“.Vorsicht!
Die Heizfäden der Heckscheibe können durch scheuernde Gegenstände auf
der Ablagefläche zerstört werden.
Hinweis
Damit verbrauchte Luft aus dem Fahrzeug entweichen kann, dürfen die
Entlüftungsschlitze vor den hinteren Seitenscheiben nicht abgedeckt
werden.
HutablageHutablage abnehmen
–Die Streben ⇒ Abb. 89 aus den Aufnahmen aushängen
– Die Ablage in Ruheposition und durch Ziehen nach außen abnehmen.
ACHTUNG!
Legen Sie keine schweren Gegenstände auf der Hutablage ab, da dies bei
einem plötzlichen Bremsmanöver eine Gefahr für die Insassen darstellt.
Hinweis
•
Wenn Sie auf der Hutablage Kleidungsstücke ablegen, achten Sie bitte
darauf, dass diese nicht die Sicht durch die Heckscheibe beeinträchtigen.
Abb. 89 Hutablage
AB
AA
ibiza_aleman_DEF_0706 Seite 122 Fr eitag, 1. September 2006 1:33 13

Sitzen und Verstauen123
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Technische Daten

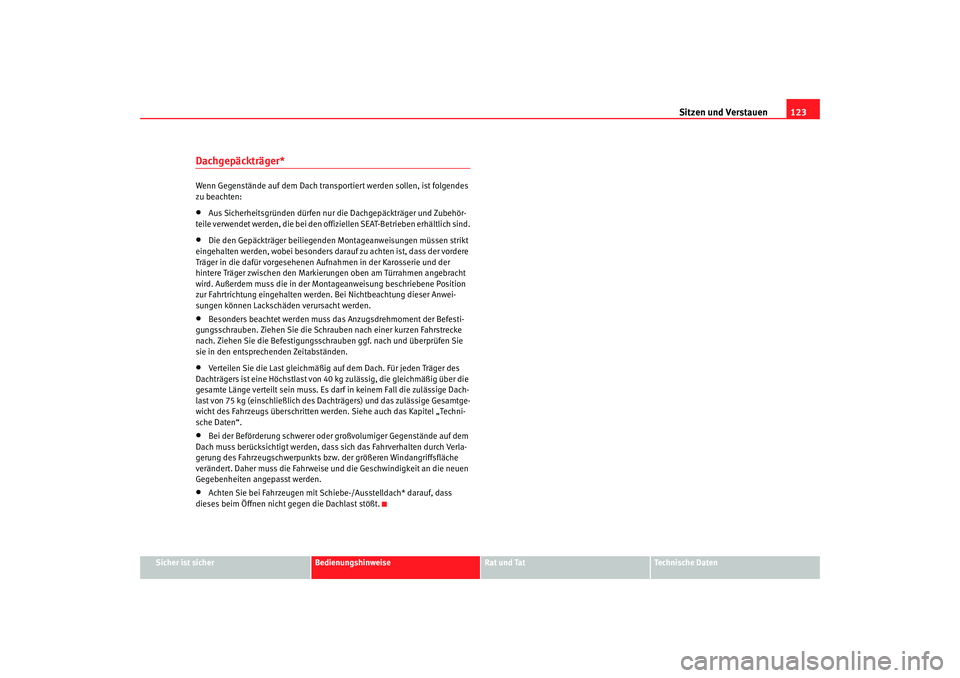

Dachgepäckträger*Wenn Gegenstände auf dem Dach transportiert werden sollen, ist folgendes
zu beachten:•
Aus Sicherheitsgründen dürfen nur die Dachgepäckträger und Zubehör-
teile verwendet werden, die bei den offiziellen SEAT-Betrieben erhältlich sind.
•
Die den Gepäckträger beiliegenden Montageanweisungen müssen strikt
eingehalten werden, wobei besonders darauf zu achten ist, dass der vordere
Träger in die dafür vorgesehenen Aufnahmen in der Karosserie und der
hintere Träger zwischen den Markierungen oben am Türrahmen angebracht
wird. Außerdem muss die in der Montag eanweisung beschriebene Position
zur Fahrtrichtung eingeha lten werden. Bei Nichtbeachtung dieser Anwei-
sungen können Lackschäden verursacht werden.
•
Besonders beachtet werden muss das Anzugsdrehmoment der Befesti-
gungsschrauben. Ziehen Sie die Schrauben nach einer kurzen Fahrstrecke
nach. Ziehen Sie die Befestigungsschrauben ggf. nach und überprüfen Sie
sie in den entsprechenden Zeitabständen.
•
Verteilen Sie die Last gleichmäßig auf dem Dach. Für jeden Träger des
Dachträgers ist eine Höchstlast von 40 kg zulässig, die gleichmäßig über die
gesamte Länge verteilt sein muss. Es darf in keinem Fall die zulässige Dach-
last von 75 kg (einschließlich des Dachträgers) und das zulässige Gesamtge-
wicht des Fahrzeugs überschritten werden. Siehe auch das Kapitel „Techni-
sche Daten“.
•
Bei der Beförderung schwerer oder großvolumiger Gegenstände auf dem
Dach muss berücksichtigt werden, dass sich das Fahrverhalten durch Verla-
gerung des Fahrzeugschwerpunkts bzw. der größeren Windangriffsfläche
verändert. Daher muss die Fahrweise und die Geschwindigkeit an die neuen
Gegebenheiten angepasst werden.
•
Achten Sie bei Fahrzeugen mit Schiebe-/Ausstelldach* darauf, dass
dieses beim Öffnen nicht gegen die Dachlast stößt.
ibiza_aleman_DEF_0706 Seite 123 Fr eitag, 1. September 2006 1:33 13

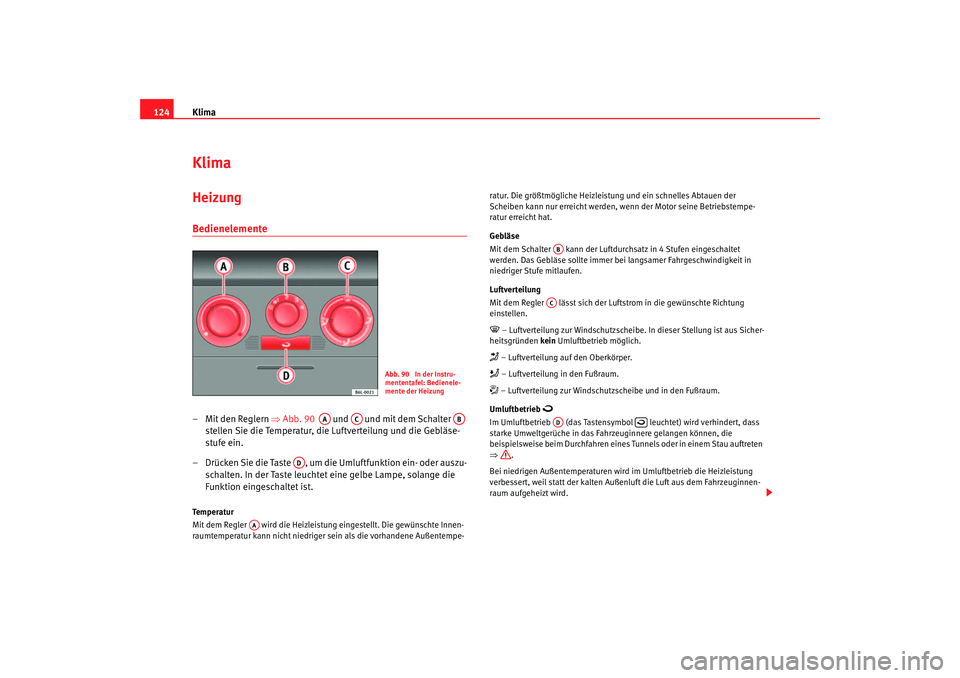

Klima
124KlimaHeizung Bedienelemente– Mit den Reglern ⇒Abb. 90 und und mit dem Schalter
stellen Sie die Temperatur, die Luftverteilung und die Gebläse-
stufe ein.
– Drücken Sie die Taste , um die Umluftfunktion ein- oder auszu- schalten. In der Taste leuchtet eine gelbe Lampe, solange die
Funktion eingeschaltet ist.Temperatur
Mit dem Regler wird die Heizleistu ng eingestellt. Die gewünschte Innen-
raumtemperatur kann nicht niedriger sein als die vorhandene Außentempe- ratur. Die größtmögliche Heizleistung und ein schnelles Abtauen der
Scheiben kann nur erreicht werden
, wenn der Motor seine Betriebstempe-
ratur erreicht hat.
Gebläse
Mit dem Schalter kann der Luftdurchsatz in 4 Stufen eingeschaltet
werden. Das Gebläse sollte immer be i langsamer Fahrgeschwindigkeit in
niedriger Stufe mitlaufen.
Luftverteilung
Mit dem Regler lässt sich der Lu ftstrom in die gewünschte Richtung
einstellen.
 – Luftverteilung zur Windschutzscheibe. In dieser Stellung ist aus Sicher-
heitsgründen kein Umluftbetrieb möglich. – Luftverteilung auf den Oberkörper. – Luftverteilung in den Fußraum. – Luftverteilung zur Windschutzscheibe und in den Fußraum.
Umluftbetrieb

Im Umluftbetrieb (das Tastensymbol leuchtet) wird verhindert, dass
starke Umweltgerüche in das Fahrzeuginnere gelangen können, die
beispielsweise beim Durchfahren eines Tunnels oder in einem Stau auftreten
⇒ .
Bei niedrigen Außentemperaturen wird im Umluftbetrieb die Heizleistung
verbessert, weil statt der kalten Außenluft die Luft aus dem Fahrzeuginnen-
raum aufgeheizt wird.
Abb. 90 In der Instru-
mententafel: Bedienele-
mente der Heizung
AA
AC
AB
AD
AA
ABACAD

ibiza_aleman_DEF_0706 Seite 124 Fr eitag, 1. September 2006 1:33 13

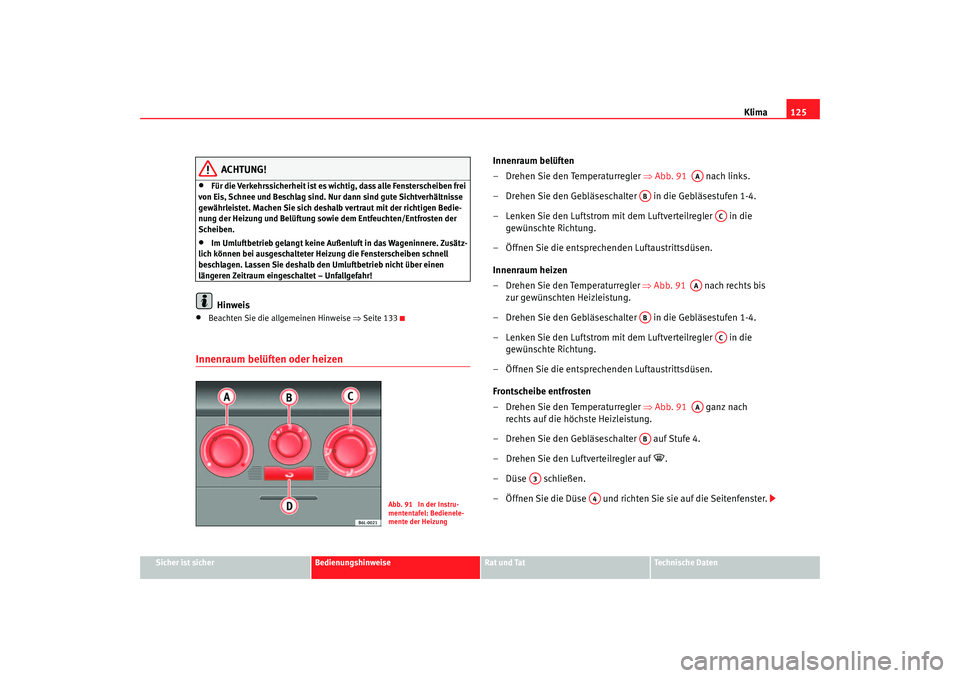

Klima125
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Technische Daten
ACHTUNG!
•
Für die Verkehrssicherheit ist es wichtig, dass alle Fensterscheiben frei
von Eis, Schnee und Beschlag sind. Nur dann sind gute Sichtverhältnisse
gewährleistet. Machen Sie sich deshalb vertraut mit der richtigen Bedie-
nung der Heizung und Belüftung sowie dem Entfeuchten/Entfrosten der
Scheiben.
•
Im Umluftbetrieb gelangt keine Außenluft in das Wageninnere. Zusätz-
lich können bei ausgeschalteter Heizung die Fensterscheiben schnell
beschlagen. Lassen Sie deshalb den Umluftbetrieb nicht über einen
längeren Zeitraum eingeschaltet – Unfallgefahr!Hinweis
•
Beachten Sie die allgemeinen Hinweise ⇒Seite 133
Innenraum belüften oder heizen
Innenraum belüften
– Drehen Sie den Temperaturregler ⇒Abb. 91 nach links.
– Drehen Sie den Gebläseschalter in die Gebläsestufen 1-4.
– Lenken Sie den Luftstrom mit dem Luftverteilregler in die gewünschte Richtung.
– Öffnen Sie die entsprechenden Luftaustrittsdüsen.
Innenraum heizen
– Drehen Sie den Temperaturregler ⇒Abb. 91 nach rechts bis
zur gewünschten Heizleistung.
– Drehen Sie den Gebläseschalter in die Gebläsestufen 1-4.
– Lenken Sie den Luftstrom mit dem Luftverteilregler in die gewünschte Richtung.
– Öffnen Sie die entsprechenden Luftaustrittsdüsen.
Frontscheibe entfrosten
– Drehen Sie den Temperaturregler ⇒Abb. 91 ganz nach
rechts auf die höchste Heizleistung.
– Drehen Sie den Gebläseschalter auf Stufe 4.
– Drehen Sie den Luftverteilregler auf

.
–Düse schließen.
– Öffnen Sie die Düse und richten Sie sie auf die Seitenfenster.
Abb. 91 In der Instru-
mententafel: Bedienele-
mente der Heizung
AA
AB
AC
AA
AB
AC
AA
AB
A3
A4
ibiza_aleman_DEF_0706 Seite 125 Fr eitag, 1. September 2006 1:33 13

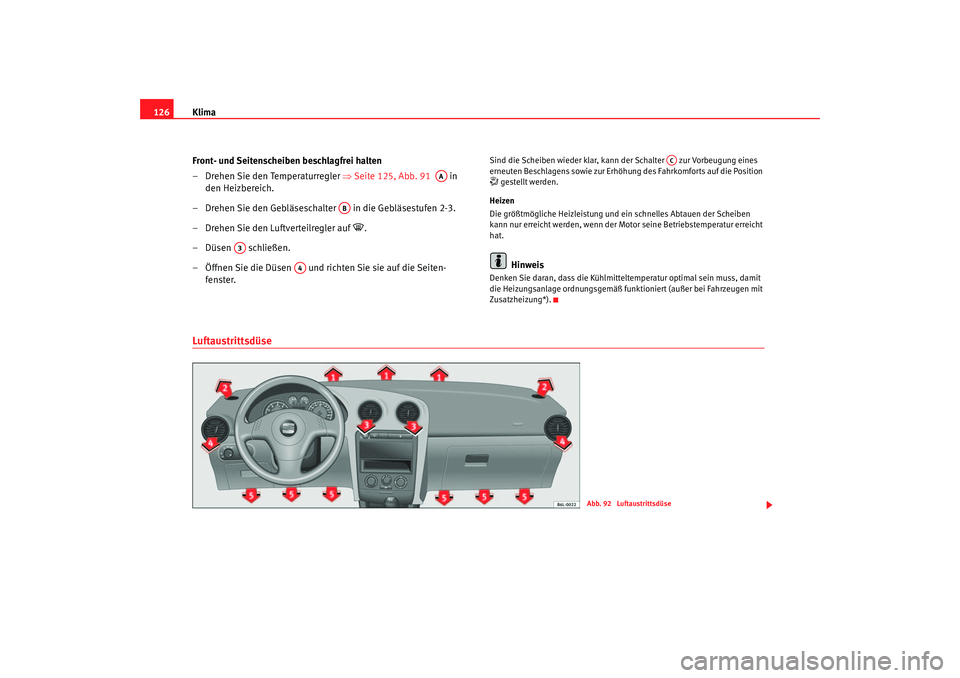

Klima
126
Front- und Seitenscheiben beschlagfrei halten
– Drehen Sie den Temperaturregler ⇒ Seite 125, Abb. 91 in
den Heizbereich.
– Drehen Sie den Gebläseschalter in die Gebläsestufen 2-3.
– Drehen Sie den Luftverteilregler auf

.
–Düsen schließen.
– Öffnen Sie die Düsen und richten Sie sie auf die Seiten- fenster.
Sind die Scheiben wieder klar, kann der Schalter zur Vorbeugung eines
erneuten Beschlagens sowi e zur Erhöhung des Fahrkomforts auf die Position  gestellt werden.
Heizen
Die größtmögliche Heizleistung und ein schnelles Abtauen der Scheiben
kann nur erreicht werden, wenn der Moto r seine Betriebstemperatur erreicht
hat.
Hinweis
Denken Sie daran, dass die Kühlmitteltemperatur optimal sein muss, damit
die Heizungsanlage ordnungsgemäß funktioniert (außer bei Fahrzeugen mit
Zusatzheizung*).
Luftaustrittsdüse
AA
AB
A3
A4
AC
Abb. 92 Luftaustrittsdüse
ibiza_aleman_DEF_0706 Seite 126 Fr eitag, 1. September 2006 1:33 13

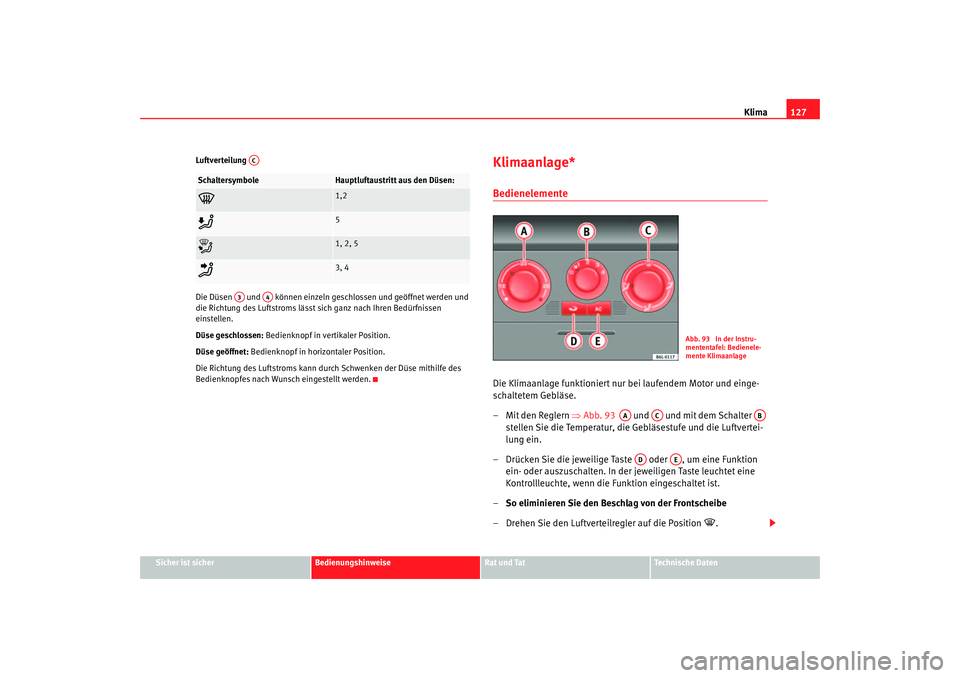

Klima127
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Technische Daten
Luftverteilung
Die Düsen und können einzeln geschlossen und geöffnet werden und
die Richtung des Luftstro
ms lässt sich ganz nach Ihren Bedürfnissen
einstellen.
Düse geschlossen: Bedienknopf in vertikaler Position.
Düse geöffnet: Bedienknopf in horizontaler Position.
Die Richtung des Luftstroms kann du rch Schwenken der Düse mithilfe des
Bedienknopfes nach Wunsch eingestellt werden.
Klimaanlage* BedienelementeDie Klimaanlage funktioniert nur bei laufendem Motor und einge-
schaltetem Gebläse.
– Mit den Reglern ⇒Abb. 93 und und mit dem Schalter
stellen Sie die Temperatur, die Gebläsestufe und die Luftvertei-
lung ein.
– Drücken Sie die jeweilige Taste oder , um eine Funktion ein- oder auszuschalten. In der jeweiligen Taste leuchtet eine
Kontrollleuchte, wenn die Funktion eingeschaltet ist.
– So eliminieren Sie den Beschlag von der Frontscheibe
– Drehen Sie den Luftverteilregler auf die Position

.
Schaltersymbole
Hauptluftaustritt aus den Düsen:

1,2

5

1, 2, 5

3, 4
AC
A3
A4
Abb. 93 In der Instru-
mententafel: Bedienele-
mente Klimaanlage
AA
AC
AB
AD
AE
ibiza_aleman_DEF_0706 Seite 127 Fr eitag, 1. September 2006 1:33 13

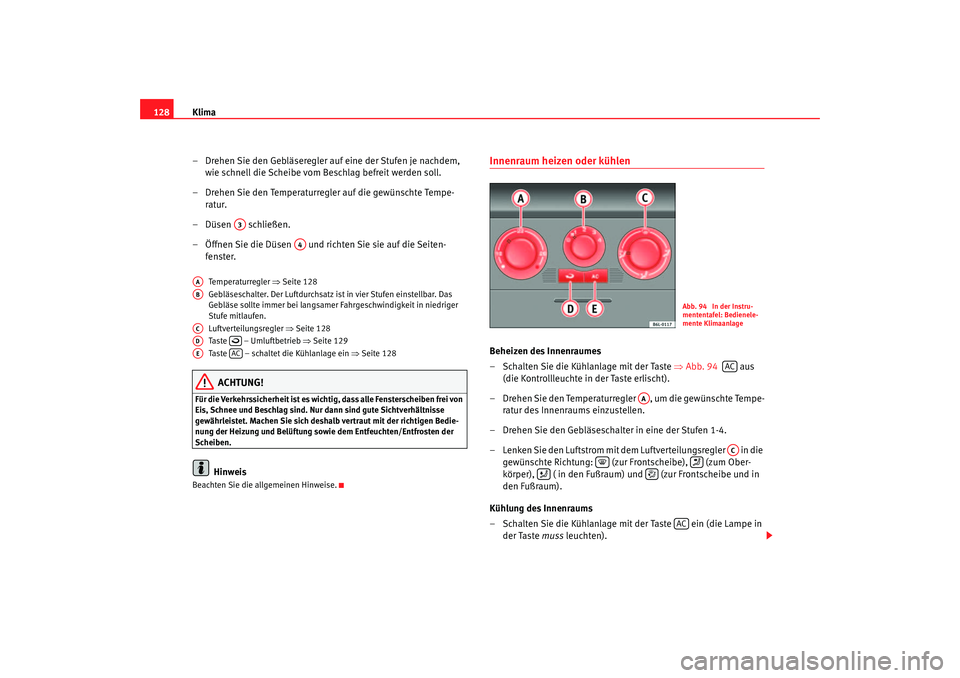

Klima
128
– Drehen Sie den Gebläseregler auf eine der Stufen je nachdem, wie schnell die Scheibe vom Beschlag befreit werden soll.
– Drehen Sie den Temperaturregler auf die gewünschte Tempe- ratur.
–Düsen schließen.
– Öffnen Sie die Düsen und richten Sie sie auf die Seiten- fenster.
Temperaturregler ⇒Seite 128
Gebläseschalter. Der Luftdurchsatz ist in vier Stufen einstellbar. Das
Gebläse sollte immer bei langsamer Fahrgeschwindigkeit in niedriger
Stufe mitlaufen.
Luftverteilungsregler ⇒Seite 128
Taste – Umluftbetrieb ⇒Seite 129
Taste – schaltet die Kühlanlage ein ⇒Seite 128ACHTUNG!
Für die Verkehrssicherheit ist es wichtig, dass alle Fensterscheiben frei von
Eis, Schnee und Beschlag sind. Nur dann sind gute Sichtverhältnisse
gewährleistet. Machen Sie sich deshalb vertraut mit der richtigen Bedie-
nung der Heizung und Belüftung sow ie dem Entfeuchten/Entfrosten der
Scheiben.
Hinweis
Beachten Sie die allgemeinen Hinweise.
Innenraum heizen oder kühlenBeheizen des Innenraumes
– Schalten Sie die Kühlanlage mit der Taste ⇒Abb. 94 aus
(die Kontrollleuchte in der Taste erlischt).
– Drehen Sie den Temperaturregler , um die gewünschte Tempe- ratur des Innenraums einzustellen.
– Drehen Sie den Gebläseschalter in eine der Stufen 1-4.
– Lenken Sie den Luftstrom mit dem Luftverteilungsregler in die gewünschte Richtung: (zur Frontscheibe), (zum Ober-
körper), ( in den Fußraum) und (zur Frontscheibe und in
den Fußraum).
Kühlung des Innenraums
– Schalten Sie die Kühlanlage mit der Taste ein (die Lampe in der Taste muss leuchten).
A3
A4
AAABACAD

AE
AC
Abb. 94 In der Instru-
mententafel: Bedienele-
mente Klimaanlage
AC
AA
AC




AC
ibiza_aleman_DEF_0706 Seite 128 Fr eitag, 1. September 2006 1:33 13
