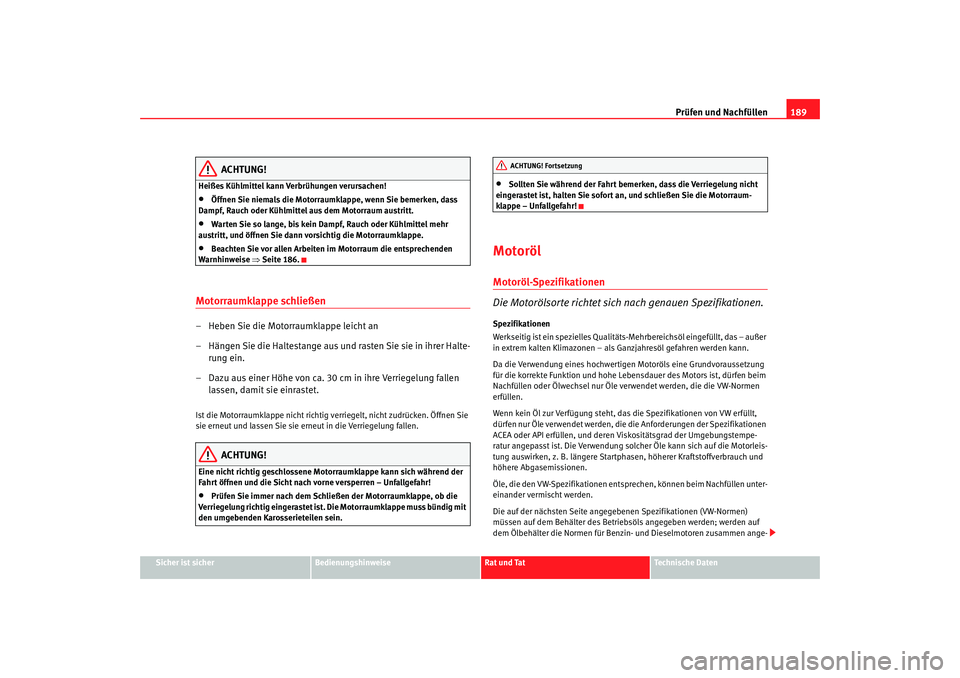

Seat Ibiza 5D 2006 Betriebsanleitung (in German)

Prüfen und Nachfüllen189
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Technische Daten
ACHTUNG!
Heißes Kühlmittel kann Verbrühungen verursachen!•
Öffnen Sie niemals die Motorraumklappe, wenn Sie bemerken, dass
Dampf, Rauch oder Kühlmittel aus dem Motorraum austritt.
•
Warten Sie so lange, bis kein Dampf, Rauch oder Kühlmittel mehr
austritt, und öffnen Sie dann vorsichtig die Motorraumklappe.
•
Beachten Sie vor allen Arbeiten im Motorraum die entsprechenden
Warnhinweise ⇒Seite 186.
Motorraumklappe schließen– Heben Sie die Motorraumklappe leicht an
– Hängen Sie die Haltestange aus und rasten Sie sie in ihrer Halte-
rung ein.
– Dazu aus einer Höhe von ca. 30 cm in ihre Verriegelung fallen lassen, damit sie einrastet.Ist die Motorraumklappe nicht richtig ve rriegelt, nicht zudrücken. Öffnen Sie
sie erneut und lassen Sie sie erneut in die Verriegelung fallen.
ACHTUNG!
Eine nicht richtig geschlossene Motorraumklappe kann sich während der
Fahrt öffnen und die Sicht nach vorne versperren – Unfallgefahr!•
Prüfen Sie immer nach dem Schließen der Motorraumklappe, ob die
Verriegelung richtig eingerastet ist. Die Motorraumklappe muss bündig mit
den umgebenden Karosserieteilen sein.
•
Sollten Sie während der Fahrt bemerken, dass die Verriegelung nicht
eingerastet ist, halten Sie sofort an, und schließen Sie die Motorraum-
klappe – Unfallgefahr!
MotorölMotoröl-Spezifikationen
Die Motorölsorte richtet sich nach genauen Spezifikationen.Spezifikationen
Werkseitig ist ein spezielles Qualitäts-Mehrbereichsöl eingefüllt, das – außer
in extrem kalten Klimazonen – als Ganzjahresöl gefahren werden kann.
Da die Verwendung eines hochwertigen Motoröls eine Grundvoraussetzung
für die korrekte Funktion und hohe Lebe nsdauer des Motors ist, dürfen beim
Nachfüllen oder Ölwechsel nur Öle verwendet werden, die die VW-Normen
erfüllen.
Wenn kein Öl zur Verfügung steht, das die Spezifikationen von VW erfüllt,
dürfen nur Öle verwendet werden, die die Anforderungen der Spezifikationen
ACEA oder API erfüllen, und deren Viskositätsgrad der Umgebungstempe-
ratur angepasst ist. Die Verwendung solcher Öle kann sich auf die Motorleis-
tung auswirken, z. B. längere Startphasen, höherer Kraftstoffverbrauch und
höhere Abgasemissionen.
Öle, die den VW-Spezifikationen entsprechen, können beim Nachfüllen unter-
einander vermischt werden.
Die auf der nächsten Seite angege benen Spezifikationen (VW-Normen)
müssen auf dem Behälter des Betriebsöls angegeben werden; werden auf
dem Ölbehälter die Normen für Benzin- und Dieselmotoren zusammen ange-
ACHTUNG! Fortsetzung
ibiza_aleman_DEF_0706 Seite 189 Freitag, 1. September 2006 1:33 13

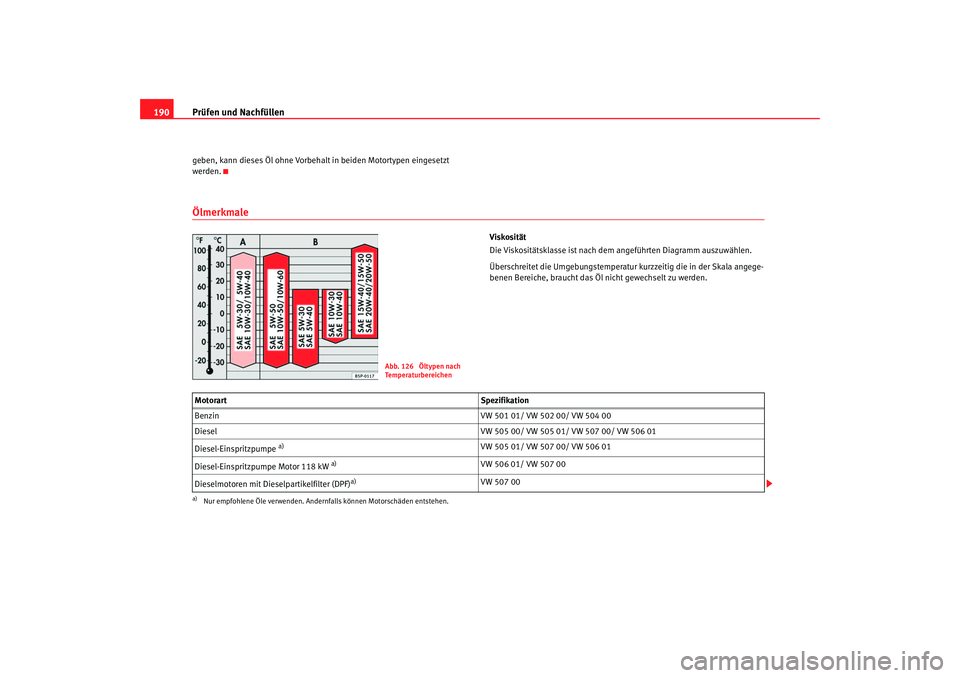

Prüfen und Nachfüllen
190geben, kann dieses Öl ohne Vorbehal t in beiden Motortypen eingesetzt
werden.Ölmerkmale
Viskosität
Die Viskositätsklasse ist nach dem angeführten Diagramm auszuwählen.
Überschreitet die Umgebungstemperatur kurzzeitig die in der Skala angege-
benen Bereiche, braucht das Öl nicht gewechselt zu werden.
Abb. 126 Öltypen nach
Temperaturbereichen
Motorart Spezifikation
Benzin VW 501 01/ VW 502 00/ VW 504 00
Diesel VW 505 00/ VW 505 01/ VW 507 00/ VW 506 01
Diesel-Einspritzpumpe
a)
a)Nur empfohlene Öle verwenden. Andernfalls können Motorschäden entstehen.
VW 505 01/ VW 507 00/ VW 506 01
Diesel-Einspritzpumpe Motor 118 kW
a)
VW 506 01/ VW 507 00
Dieselmotoren mit Dieselpartikelfilter (DPF)
a)
VW 507 00
ibiza_aleman_DEF_0706 Seite 190 Fr eitag, 1. September 2006 1:33 13

Prüfen und Nachfüllen191
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Technische Daten

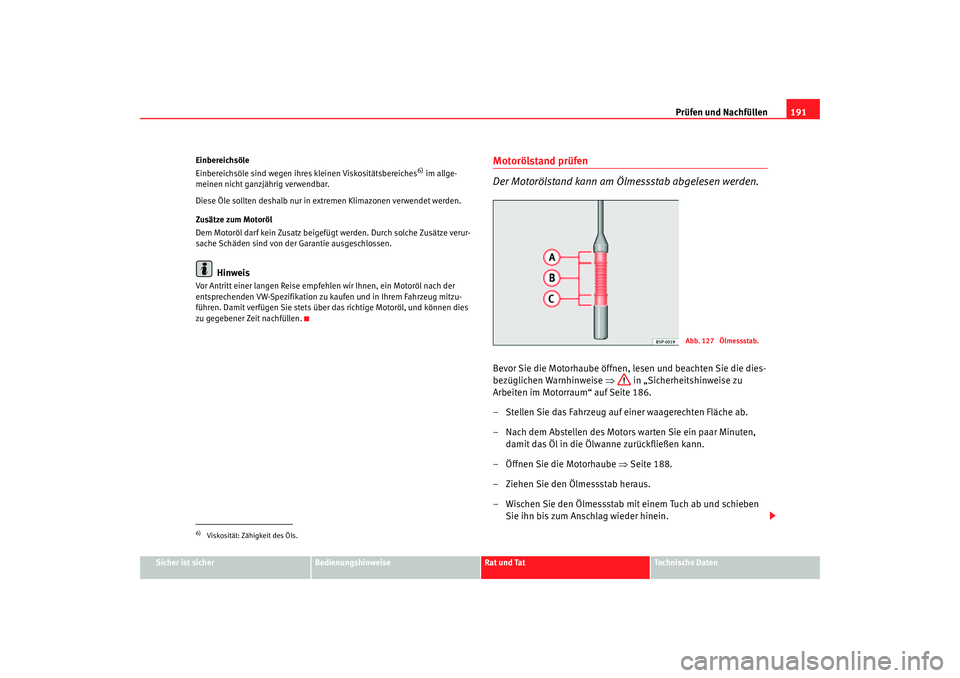

Einbereichsöle
Einbereichsöle sind wegen ihres kleinen Viskositätsbereiches
6) im allge-
meinen nicht ganzjährig verwendbar.
Diese Öle sollten deshalb nur in extremen Klimazonen verwendet werden.
Zusätze zum Motoröl
Dem Motoröl darf kein Zusatz beigefüg t werden. Durch solche Zusätze verur-
sache Schäden sind von der Garantie ausgeschlossen.
Hinweis
Vor Antritt einer langen Reise empfehlen wir Ihnen, ein Motoröl nach der
entsprechenden VW-Spezifikation zu kaufen und in Ihrem Fahrzeug mitzu-
führen. Damit verfügen Sie stets über das richtige Motoröl, und können dies
zu gegebener Zeit nachfüllen.
Motorölstand prüfen
Der Motorölstand kann am Ölmessstab abgelesen werden.Bevor Sie die Motorhaube öffnen, lesen und beachten Sie die dies-
bezüglichen Warnhinweise ⇒ in „Sicherheitshinweise zu
Arbeiten im Motorraum“ auf Seite 186.
– Stellen Sie das Fahrzeug auf einer waagerechten Fläche ab.
– Nach dem Abstellen des Motors warten Sie ein paar Minuten, damit das Öl in die Ölwanne zurückfließen kann.
– Öffnen Sie die Motorhaube ⇒Seite 188.
– Ziehen Sie den Ölmessstab heraus.
– Wischen Sie den Ölmessstab mit einem Tuch ab und schieben Sie ihn bis zum Anschlag wieder hinein.
6)Viskosität: Zähigkeit des Öls.
Abb. 127 Ölmessstab.
ibiza_aleman_DEF_0706 Seite 191 Fr eitag, 1. September 2006 1:33 13

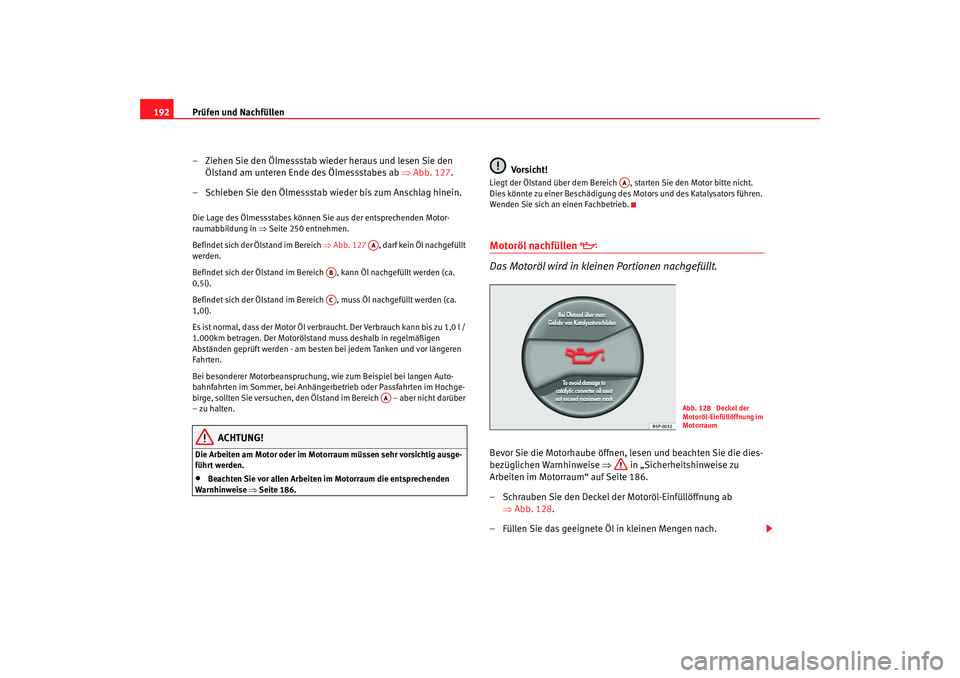

Prüfen und Nachfüllen
192
– Ziehen Sie den Ölmessstab wieder heraus und lesen Sie den Ölstand am unteren Ende des Ölmessstabes ab ⇒Abb. 127.
– Schieben Sie den Ölmessstab wieder bis zum Anschlag hinein.Die Lage des Ölmessstabes können Sie aus der entsprechenden Motor-
raumabbildung in ⇒Seite 250 entnehmen.
Befindet sich der Ölstand im Bereich ⇒Abb. 127 , darf kein Öl nachgefüllt
werden.
Befindet sich der Ölstand im Bereich , kann Öl nachgefüllt werden (ca.
0,5l).
Befindet sich der Ölstand im Bereich , muss Öl nachgefüllt werden (ca.
1,0l).
Es ist normal, dass der Motor Öl verbraucht. Der Verbrauch kann bis zu 1,0 l /
1.000km betragen. Der Motorölstand muss deshalb in regelmäßigen
Abständen geprüft werden - am besten bei jedem Tanken und vor längeren
Fahrten.
Bei besonderer Motorbeanspruchung, wie zum Beispiel bei langen Auto-
bahnfahrten im Sommer, bei Anhängerbetrieb oder Passfahrten im Hochge-
birge, sollten Sie versuchen, den Ölstan d im Bereich – aber nicht darüber
– zu halten.
ACHTUNG!
Die Arbeiten am Motor oder im Motorraum müssen sehr vorsichtig ausge-
führt werden.•
Beachten Sie vor allen Arbeiten im Motorraum die entsprechenden
Warnhinweise ⇒Seite 186.
Vorsicht!
Liegt der Ölstand über dem Bereich , starten Sie den Motor bitte nicht.
Dies könnte zu einer Beschädigung des Motors und des Katalysators führen.
Wenden Sie sich an einen Fachbetrieb.Motoröl nachfüllen


Das Motoröl wird in kleinen Portionen nachgefüllt.
Bevor Sie die Motorhaube öffnen, lesen und beachten Sie die dies-
bezüglichen Warnhinweise ⇒ in „Sicherheitshinweise zu
Arbeiten im Motorraum“ auf Seite 186.
– Schrauben Sie den Deckel der Motoröl-Einfüllöffnung ab ⇒Abb. 128 .
– Füllen Sie das geeignete Öl in kleinen Mengen nach.
AA
ABAC
AA
AA
Abb. 128 Deckel der
Motoröl-Einfüllöffnung im
Motorraum
ibiza_aleman_DEF_0706 Seite 192 Fr eitag, 1. September 2006 1:33 13

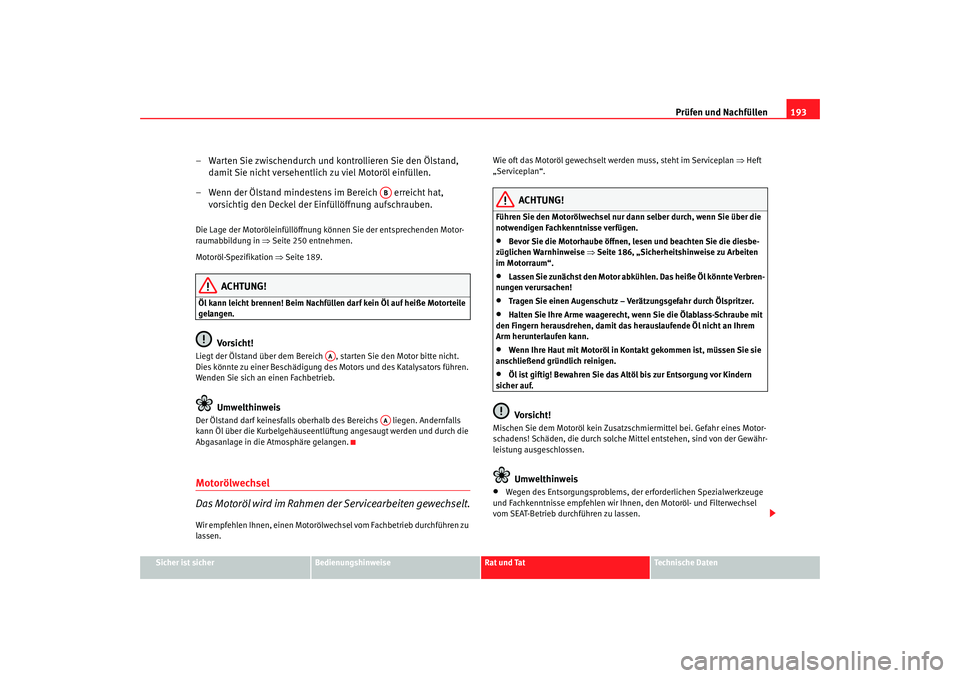

Prüfen und Nachfüllen193
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Technische Daten
– Warten Sie zwischendurch und kontrollieren Sie den Ölstand,
damit Sie nicht versehentlich zu viel Motoröl einfüllen.
– Wenn der Ölstand mindestens im Bereich erreicht hat, vorsichtig den Deckel der Einfüllöffnung aufschrauben.Die Lage der Motoröleinfüllöffnung können Sie der entsprechenden Motor-
raumabbildung in ⇒Seite 250 entnehmen.
Motoröl-Spezifikation ⇒Seite 189.
ACHTUNG!
Öl kann leicht brennen! Beim Nachfüllen darf kein Öl auf heiße Motorteile
gelangen.
Vorsicht!
Liegt der Ölstand über dem Bereich , starten Sie den Motor bitte nicht.
Dies könnte zu einer Beschädigung des Motors und des Katalysators führen.
Wenden Sie sich an einen Fachbetrieb.
Umwelthinweis
Der Ölstand darf keinesfalls oberhalb des Bereichs liegen. Andernfalls
kann Öl über die Kurbelgehäuseentlüftung angesaugt werden und durch die
Abgasanlage in die Atmosphäre gelangen.Motorölwechsel
Das Motoröl wird im Rahmen der Servicearbeiten gewechselt.Wir empfehlen Ihnen, einen Motorölwec hsel vom Fachbetrieb durchführen zu
lassen. Wie oft das Motoröl gewechselt werden muss, steht im Serviceplan
⇒Heft
„Serviceplan“.
ACHTUNG!
Führen Sie den Motorölwechsel nur d ann selber durch, wenn Sie über die
notwendigen Fachkenntnisse verfügen.•
Bevor Sie die Motorhaube öffnen, lesen und beachten Sie die diesbe-
züglichen Warnhinweise ⇒Seite 186, „Sicherheitshinweise zu Arbeiten
im Motorraum“.
•
Lassen Sie zunächst den Motor abkühlen. Das heiße Öl könnte Verbren-
nungen verursachen!
•
Tragen Sie einen Augenschutz – Verätzungsgefahr durch Ölspritzer.
•
Halten Sie Ihre Arme waagerecht, wenn Sie die Ölablass-Schraube mit
den Fingern herausdrehen, damit das herauslaufende Öl nicht an Ihrem
Arm herunterlaufen kann.
•
Wenn Ihre Haut mit Motoröl in Ko ntakt gekommen ist, müssen Sie sie
anschließend gründlich reinigen.
•
Öl ist giftig! Bewahren Sie das Altöl bis zur Entsorgung vor Kindern
sicher auf.Vorsicht!
Mischen Sie dem Motoröl kein Zusatzsc hmiermittel bei. Gefahr eines Motor-
schadens! Schäden, die durch solche Mittel entstehen, sind von der Gewähr-
leistung ausgeschlossen.
Umwelthinweis
•
Wegen des Entsorgungsproblems, der erforderlichen Spezialwerkzeuge
und Fachkenntnisse empfehlen wir Ihnen, den Motoröl- und Filterwechsel
vom SEAT-Betrieb durchführen zu lassen.
AB
AA
AA
ibiza_aleman_DEF_0706 Seite 193 Fr eitag, 1. September 2006 1:33 13

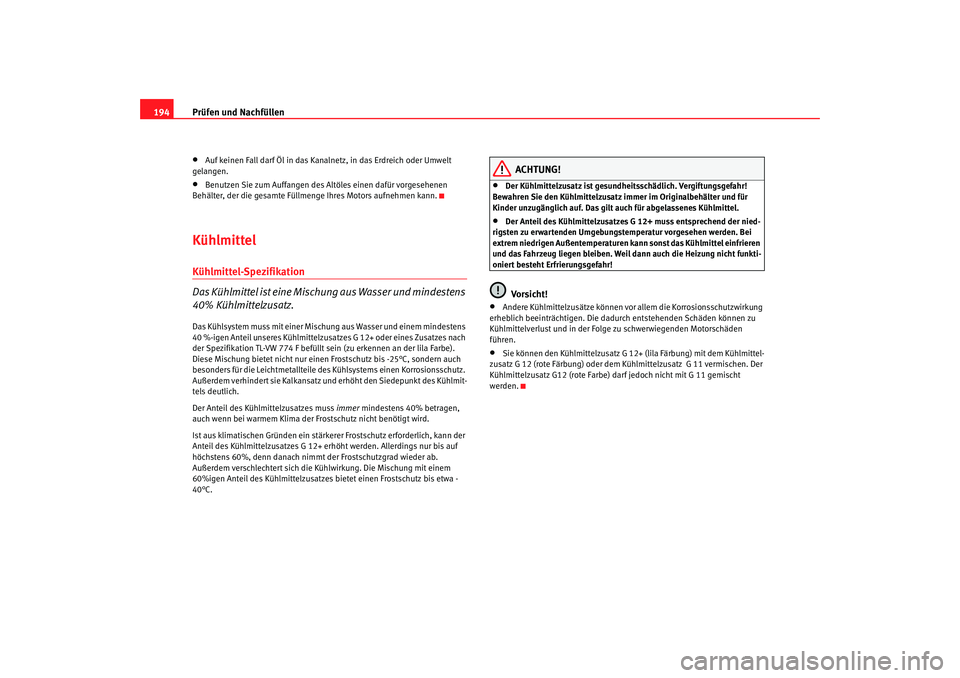

Prüfen und Nachfüllen
194•
Auf keinen Fall darf Öl in das Kana lnetz, in das Erdreich oder Umwelt
gelangen.
•
Benutzen Sie zum Auffangen des Altöles einen dafür vorgesehenen
Behälter, der die gesamte Füllmenge Ihres Motors aufnehmen kann.
KühlmittelKühlmittel-Spezifikation
Das Kühlmittel ist eine Mischung aus Wasser und mindestens
40% Kühlmittelzusatz.Das Kühlsystem muss mit einer Mischung aus Wasser und einem mindestens
40 %-igen Anteil unseres Kühlmittelzusa tzes G 12+ oder eines Zusatzes nach
der Spezifikation TL-VW 774 F befüllt sein (zu erkennen an der lila Farbe).
Diese Mischung bietet nicht nur einen Frostschutz bis -25°C, sondern auch
besonders für die Leichtmetallteile des Kühlsystems einen Korrosionsschutz.
Außerdem verhindert sie Kalkansatz und erhöht den Siedepunkt des Kühlmit-
tels deutlich.
Der Anteil des Kühlmittelzusatzes muss immer mindestens 40% betragen,
auch wenn bei warmem Klima der Fr ostschutz nicht benötigt wird.
Ist aus klimatischen Gründen ein stärkerer Frostschutz erforderlich, kann der
Anteil des Kühlmittelzusatzes G 12+ erhöht werden. Allerdings nur bis auf
höchstens 60%, denn danach nimmt der Frostschutzgrad wieder ab.
Außerdem verschlechtert sich die Kühlwirkung. Die Mischung mit einem
60%igen Anteil des Kühlmittelzusatzes bietet einen Frostschutz bis etwa -
40°C.
ACHTUNG!
•
Der Kühlmittelzusatz ist gesundheitsschädlich. Vergiftungsgefahr!
Bewahren Sie den Kühlmittelzusatz immer im Originalbehälter und für
Kinder unzugänglich auf. Das gilt auch für abgelassenes Kühlmittel.
•
Der Anteil des Kühlmittelzusatzes G 12+ muss entsprechend der nied-
rigsten zu erwartenden Umgebungstemperatur vorgesehen werden. Bei
extrem niedrigen Außentemperaturen kann sonst das Kühlmittel einfrieren
und das Fahrzeug liegen bleiben. Weil dann auch die Heizung nicht funkti-
oniert besteht Erfrierungsgefahr!Vorsicht!
•
Andere Kühlmittelzusätze können vor allem die Korrosionsschutzwirkung
erheblich beeinträchtigen. Die dadurc h entstehenden Schäden können zu
Kühlmittelverlust und in der Folge zu schwerwiegenden Motorschäden
führen.
•
Sie können den Kühlmittelzusatz G 12+ (lila Färbung) mit dem Kühlmittel-
zusatz G 12 (rote Färbung) oder dem Kühlmittelzusatz G 11 vermischen. Der
Kühlmittelzusatz G12 (rote Farbe) darf jedoch nicht mit G 11 gemischt
werden.
ibiza_aleman_DEF_0706 Seite 194 Fr eitag, 1. September 2006 1:33 13

Prüfen und Nachfüllen195
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Technische Daten

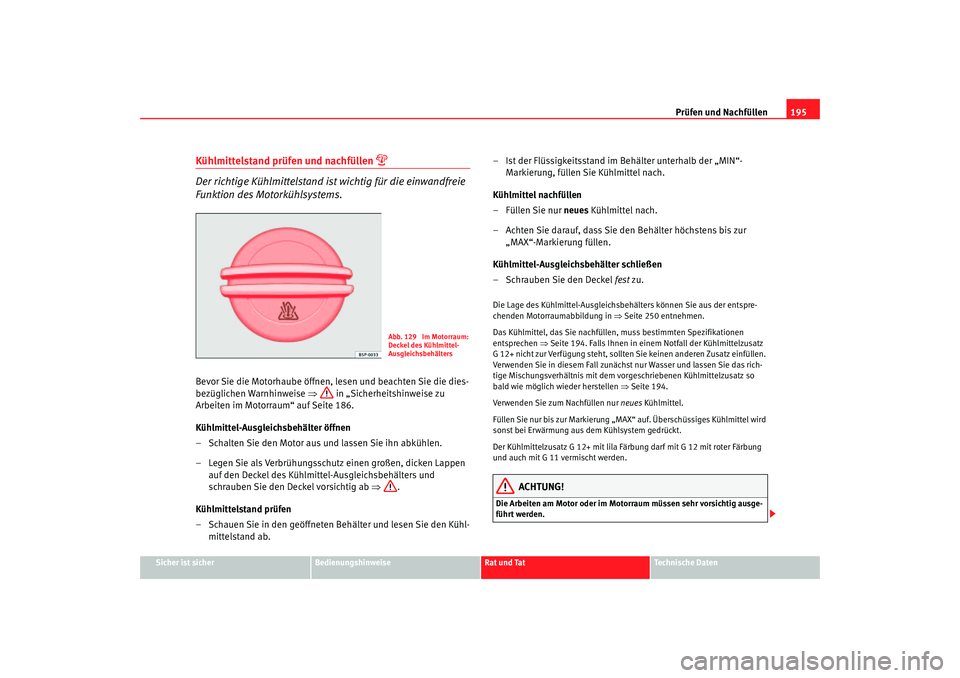

Kühlmittelstand prüfen und nachfüllen

Der richtige Kühlmittelstand ist wichtig für die einwandfreie
Funktion des Motorkühlsystems.Bevor Sie die Motorhaube öffnen, lesen und beachten Sie die dies-
bezüglichen Warnhinweise ⇒ in „Sicherheitshinweise zu
Arbeiten im Motorraum“ auf Seite 186.
Kühlmittel-Ausgleichsbehälter öffnen
– Schalten Sie den Motor aus und lassen Sie ihn abkühlen.
– Legen Sie als Verbrühungsschutz einen großen, dicken Lappen auf den Deckel des Kühlmittel-Ausgleichsbehälters und
schrauben Sie den Deckel vorsichtig ab ⇒.
Kühlmittelstand prüfen
– Schauen Sie in den geöffneten Behälter und lesen Sie den Kühl- mittelstand ab. – Ist der Flüssigkeitsstand im Behälter unterhalb der „MIN“-
Markierung, füllen Sie Kühlmittel nach.
Kühlmittel nachfüllen
–Füllen Sie nur neues Kühlmittel nach.
– Achten Sie darauf, dass Sie den Behälter höchstens bis zur „MAX“-Markierung füllen.
Kühlmittel-Ausgleichsbehälter schließen
– Schrauben Sie den Deckel fest zu.
Die Lage des Kühlmittel-Ausgleichsbehälters können Sie aus der entspre-
chenden Motorraumabbildung in ⇒Seite 250 entnehmen.
Das Kühlmittel, das Sie nachfüllen, muss bestimmten Spezifikationen
entsprechen ⇒Seite 194. Falls Ihnen in einem Notfall der Kühlmittelzusatz
G 12+ nicht zur Verfügung steht, sollten Sie keinen anderen Zusatz einfüllen.
Verwenden Sie in diesem Fall zunächst nur Wasser und lassen Sie das rich-
tige Mischungsverhältni s mit dem vorgeschriebenen Kühlmittelzusatz so
bald wie möglich wieder herstellen ⇒Seite 194.
Verwenden Sie zum Nachfüllen nur neues Kühlmittel.
Füllen Sie nur bis zur Markierung „MAX“ auf. Überschüssiges Kühlmittel wird
sonst bei Erwärmung aus dem Kühlsystem gedrückt.
Der Kühlmittelzusatz G 12+ mit lila Färbung darf mit G 12 mit roter Färbung
und auch mit G 11 vermischt werden.
ACHTUNG!
Die Arbeiten am Motor oder im Motorraum müssen sehr vorsichtig ausge-
führt werden.
Abb. 129 Im Motorraum:
Deckel des Kühlmittel-
Ausgleichsbehälters
ibiza_aleman_DEF_0706 Seite 195 Fr eitag, 1. September 2006 1:33 13

Prüfen und Nachfüllen
196•
Beachten Sie vor allen Arbeiten im Motorraum die entsprechenden
Warnhinweise ⇒Seite 186.
•
Bei warmem oder heißem Motor steht das Kühlsystem unter Druck!
Öffnen Sie niemals den Verschlussdeckel des Kühlmittel-Ausgleichsbehäl-
ters, solange der Motor warm ist. Sonst besteht Verbrühungsgefahr!Vorsicht!
•
Ist die Flüssigkeit im Kühlmittel-Ausgleichsbehälter braun, so wurde das
G 12 mit einem anderen Kühlmittel vermis cht. Lassen Sie in diesem Fall das
Kühlmittel umgehend auswechseln, andernfalls besteht die Gefahr eines
Motorschadens!
•
Bei größerem Kühlmittelverlust so llten Sie das Kühlmittel nur bei abge-
kühltem Motor einfüllen. So ve rmeiden Sie Motorschäden. Ein größerer Kühl-
mittelverlust lässt auf Undichtigkeiten im Kühlsystem schließen. Suchen Sie
umgehend einen Fachbetrieb auf und lassen Sie das Kühlsystem überprüfen.
Gefahr eines Motorschadens!

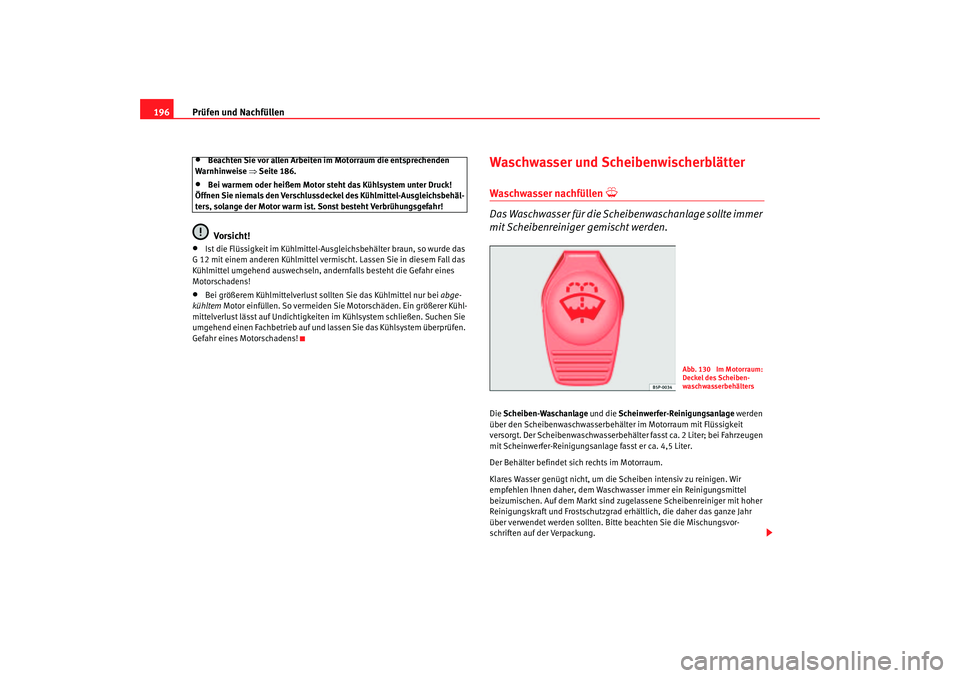

Waschwasser und ScheibenwischerblätterWaschwasser nachfüllen

Das Waschwasser für die Scheib enwaschanlage sollte immer
mit Scheibenreiniger gemischt werden.Die Scheiben-Waschanlage und die Scheinwerfer-Reinigungsanlage werden
über den Scheibenwaschwasserbehälte r im Motorraum mit Flüssigkeit
versorgt. Der Scheibenwaschwasserbehälter fasst ca. 2 Liter; bei Fahrzeugen
mit Scheinwerfer-Reinigungsanlage fasst er ca. 4,5 Liter.
Der Behälter befindet sich rechts im Motorraum.
Klares Wasser genügt nicht, um die Scheiben intensiv zu reinigen. Wir
empfehlen Ihnen daher, dem Waschwasser immer ein Reinigungsmittel
beizumischen. Auf dem Markt sind zuge lassene Scheibenreiniger mit hoher
Reinigungskraft und Frostschutzgrad erhältlich, die daher das ganze Jahr
über verwendet werden sollten. Bitte beachten Sie die Mischungsvor-
schriften auf der Verpackung.
Abb. 130 Im Motorraum:
Deckel des Scheiben-
waschwasserbehälters
ibiza_aleman_DEF_0706 Seite 196 Fr eitag, 1. September 2006 1:33 13

Prüfen und Nachfüllen197
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Technische Daten

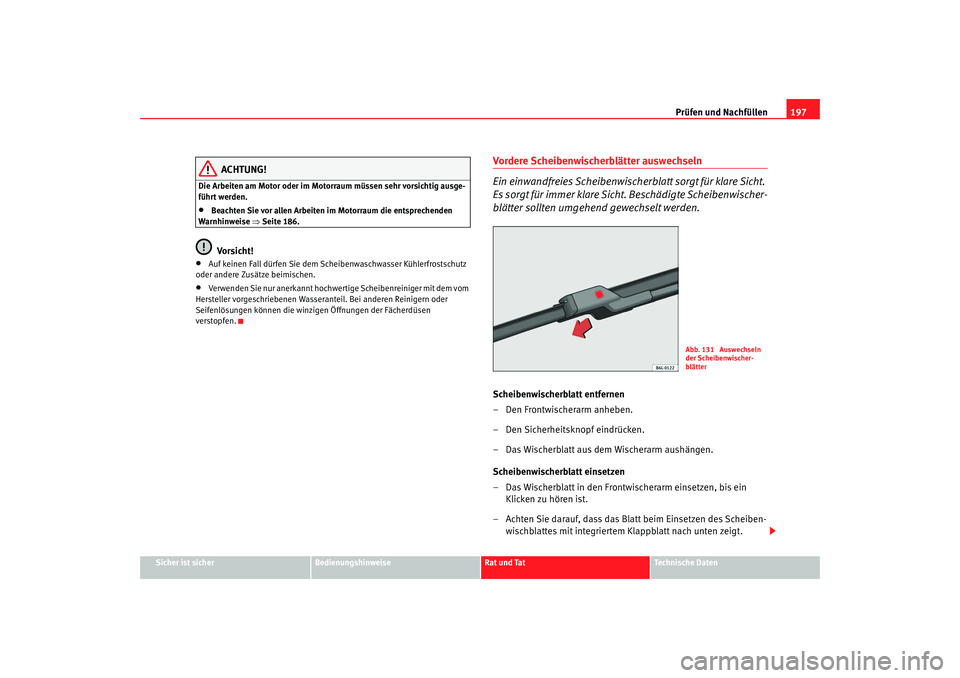

ACHTUNG!
Die Arbeiten am Motor oder im Moto rraum müssen sehr vorsichtig ausge-
führt werden.•
Beachten Sie vor allen Arbeiten im Motorraum die entsprechenden
Warnhinweise ⇒Seite 186.Vorsicht!
•
Auf keinen Fall dürfen Sie dem Scheibenwaschwasser Kühlerfrostschutz
oder andere Zusätze beimischen.
•
Verwenden Sie nur anerkannt hochwertige Scheibenreiniger mit dem vom
Hersteller vorgeschriebenen Wasseranteil. Bei anderen Reinigern oder
Seifenlösungen können die winzigen Öffnungen der Fächerdüsen
verstopfen.
Vordere Scheibenwischerblätter auswechseln
Ein einwandfreies Scheibenwischerblatt sorgt für klare Sicht.
Es sorgt für immer klare Sicht. Beschädigte Scheibenwischer-
blätter sollten umgehend gewechselt werden.Scheibenwischerblatt entfernen
–Den Frontwischerarm anheben.
– Den Sicherheitsknopf eindrücken.
– Das Wischerblatt aus dem Wischerarm aushängen.
Scheibenwischerblatt einsetzen
– Das Wischerblatt in den Frontwischerarm einsetzen, bis ein Klicken zu hören ist.
– Achten Sie darauf, dass das Blatt beim Einsetzen des Scheiben- wischblattes mit integriertem Klappblatt nach unten zeigt.
Abb. 131 Auswechseln
der Scheibenwischer-
blätter
ibiza_aleman_DEF_0706 Seite 197 Fr eitag, 1. September 2006 1:33 13

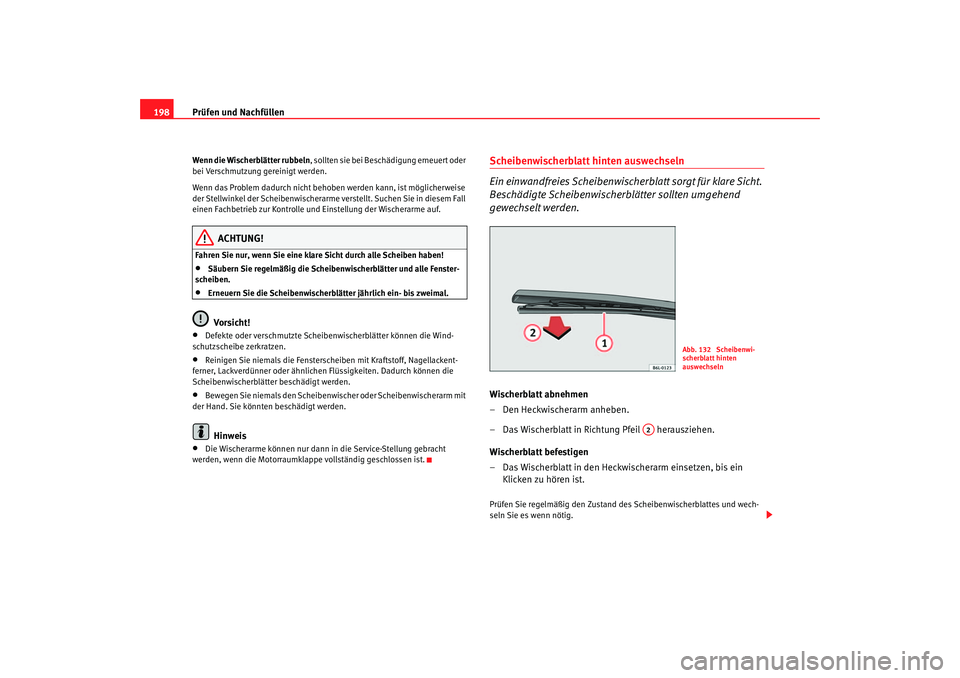

Prüfen und Nachfüllen
198Wenn die Wischerblätter rubbeln , sollten sie bei Beschädigung erneuert oder
bei Verschmutzung gereinigt werden.
Wenn das Problem dadurch nicht behobe n werden kann, ist möglicherweise
der Stellwinkel der Scheibenwischerarme verstellt. Suchen Sie in diesem Fall
einen Fachbetrieb zur Kontrolle und Einstellung der Wischerarme auf.
ACHTUNG!
Fahren Sie nur, wenn Sie eine klare Sicht durch alle Scheiben haben!•
Säubern Sie regelmäßig die Scheibenwischerblätter und alle Fenster-
scheiben.
•
Erneuern Sie die Scheibenwischerblätter jährlich ein- bis zweimal.Vorsicht!
•
Defekte oder verschmutzte Scheib enwischerblätter können die Wind-
schutzscheibe zerkratzen.
•
Reinigen Sie niemals die Fensterscheiben mit Kraftstoff, Nagellackent-
ferner, Lackverdünner oder ähnlichen Flüssigkeiten. Dadurch können die
Scheibenwischerblätter beschädigt werden.
•
Bewegen Sie niemals den Scheibenwischer oder Scheibenwischerarm mit
der Hand. Sie könnten beschädigt werden.Hinweis
•
Die Wischerarme können nur dann in die Service-Stellung gebracht
werden, wenn die Motorraumklappe vollständig geschlossen ist.
Scheibenwischerblatt hinten auswechseln
Ein einwandfreies Scheibenwischerblatt sorgt für klare Sicht.
Beschädigte Scheibenwischerblätter sollten umgehend
gewechselt werden.Wischerblatt abnehmen
– Den Heckwischerarm anheben.
– Das Wischerblatt in Richtung Pfeil herausziehen.
Wischerblatt befestigen
– Das Wischerblatt in den Heckwischerarm einsetzen, bis ein Klicken zu hören ist.Prüfen Sie regelmäßig den Zustand des Scheibenwischerblattes und wech-
seln Sie es wenn nötig.
Abb. 132 Scheibenwi-
scherblatt hinten
auswechseln
A2
ibiza_aleman_DEF_0706 Seite 198 Fr eitag, 1. September 2006 1:33 13
