Seat Ibiza 5D 2008 Manual de instrucciones (in Spanish)

Asientos y portaobjetos119
Seguridad ante todo
Instrucciones de Manejo
Consejos prácticos
Datos Técnicos

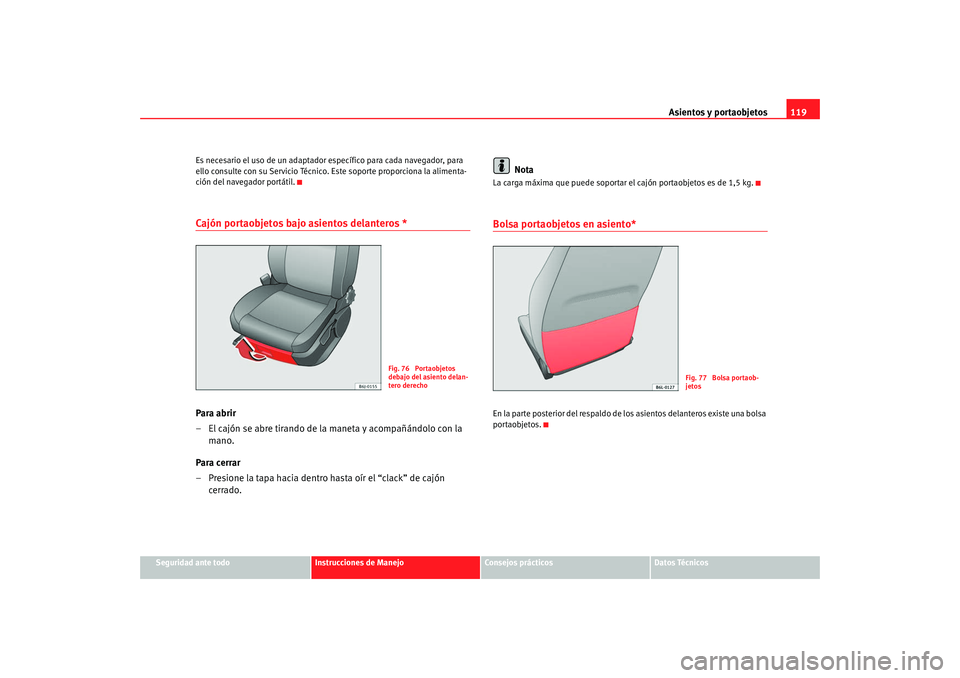

Es necesario el uso de un adaptador específico para cada navegador, para
ello consulte con su Servicio Técnico. Este soporte proporciona la alimenta-
ción del navegador portátil.
Cajón portaobjetos bajo asientos delanteros *Para abrir
– El cajón se abre tirando de la maneta y acompañándolo con la
mano.
Para cerrar
– Presione la tapa hacia dentro hasta oír el “clack” de cajón cerrado. Nota
La carga máxima que puede soportar el cajón portaobjetos es de 1,5 kg.Bolsa portaobjetos en asiento*En la parte posterior del respaldo de los asientos delanteros existe una bolsa
portaobjetos.
Fig. 76 Portaobjetos
debajo del asiento delan-
tero derecho
Fig. 77 Bolsa portaob-
jetos
Ibiza 250_ES Seite 119 Donnerstag, 17. Juli 2008 5:42 17

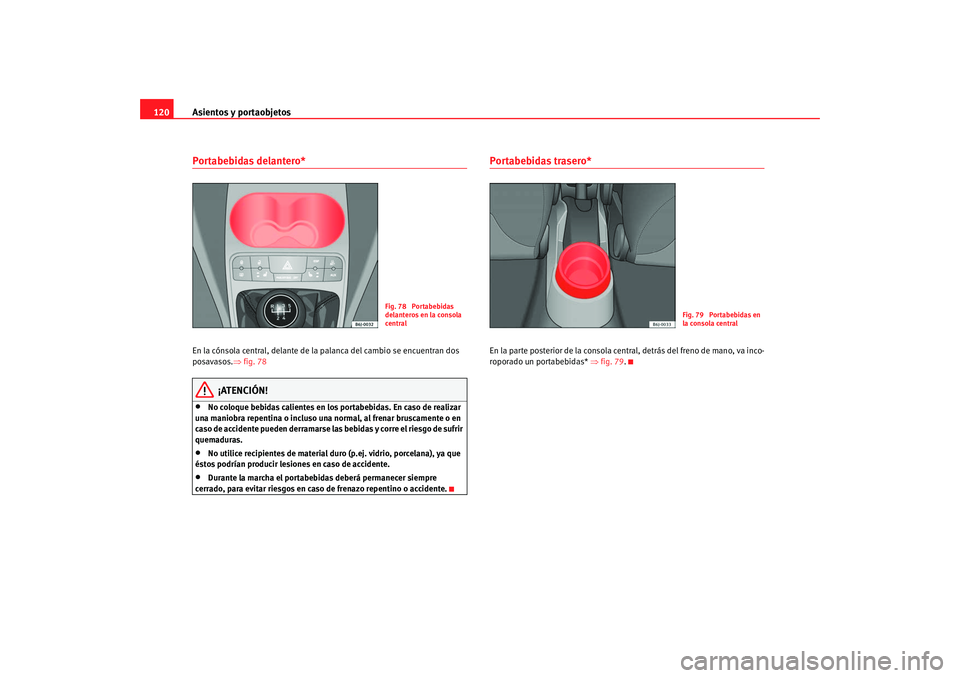

Asientos y portaobjetos
120Portabebidas delantero* En la cónsola central, delante de la palanca del cambio se encuentran dos
posavasos. ⇒fig. 78
¡ATENCIÓN!
•
No coloque bebidas calientes en los portabebidas. En caso de realizar
una maniobra repentina o incluso una normal, al frenar bruscamente o en
caso de accidente pueden derramarse las bebidas y corre el riesgo de sufrir
quemaduras.
•
No utilice recipientes de material duro (p.ej. vidrio, porcelana), ya que
éstos podrían producir lesiones en caso de accidente.
•
Durante la marcha el portabebidas deberá permanecer siempre
cerrado, para evitar riesgos en caso de frenazo repentino o accidente.
Portabebidas trasero* En la parte posterior de la consola central, detrás del freno de mano, va inco-
roporado un portabebidas* ⇒fig. 79 .
Fig. 78 Portabebidas
delanteros en la consola
central
Fig. 79 Portabebidas en
la consola central
Ibiza 250_ES Seite 120 Donnerstag, 17. Juli 2008 5:42 17

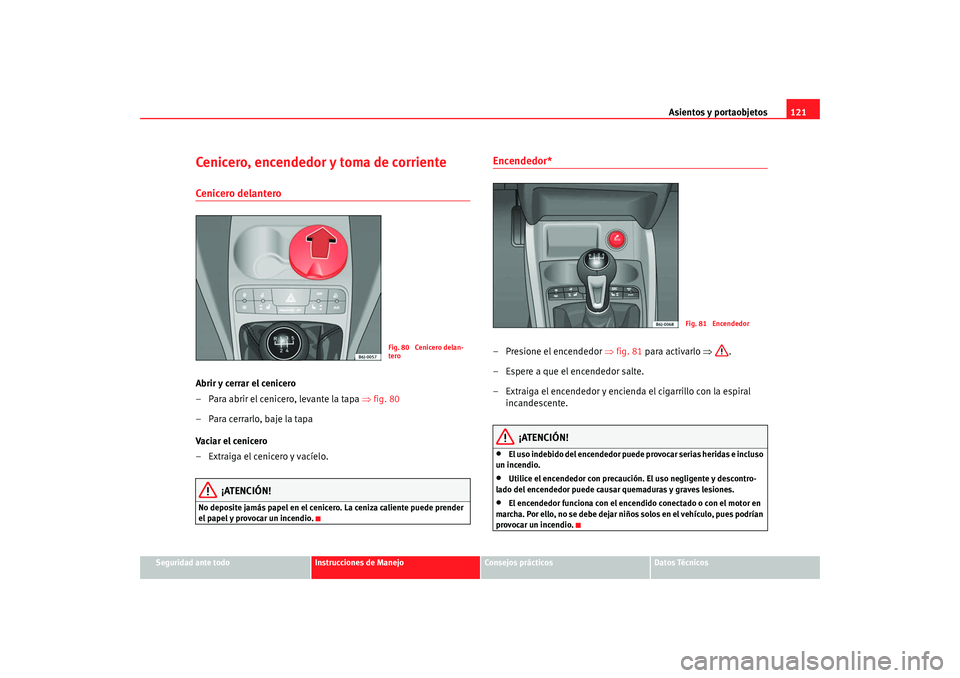

Asientos y portaobjetos121
Seguridad ante todo
Instrucciones de Manejo
Consejos prácticos
Datos Técnicos
Cenicero, encendedor y toma de corrienteCenicero delanteroAbrir y cerrar el cenicero
– Para abrir el cenicero, levante la tapa ⇒fig. 80
– Para cerrarlo, baje la tapa
Vaciar el cenicero
– Extraiga el cenicero y vacíelo.
¡ATENCIÓN!
No deposite jamás papel en el cenicero. La ceniza caliente puede prender
el papel y provocar un incendio.
Encendedor* – Presione el encendedor ⇒fig. 81 para activarlo ⇒.
– Espere a que el encendedor salte.
– Extraiga el encendedor y encienda el cigarrillo con la espiral incandescente.
¡ATENCIÓN!
•
El uso indebido del encendedor puede provocar serias heridas e incluso
un incendio.
•
Utilice el encendedor con precaución. El uso negligente y descontro-
lado del encendedor puede causar quemaduras y graves lesiones.
•
El encendedor funciona con el encendido conectado o con el motor en
marcha. Por ello, no se debe dejar niño s solos en el vehículo, pues podrían
provocar un incendio.
Fig. 80 Cenicero delan-
tero
Fig. 81 Encendedor
Ibiza 250_ES Seite 121 Donnerstag, 17. Juli 2008 5:42 17

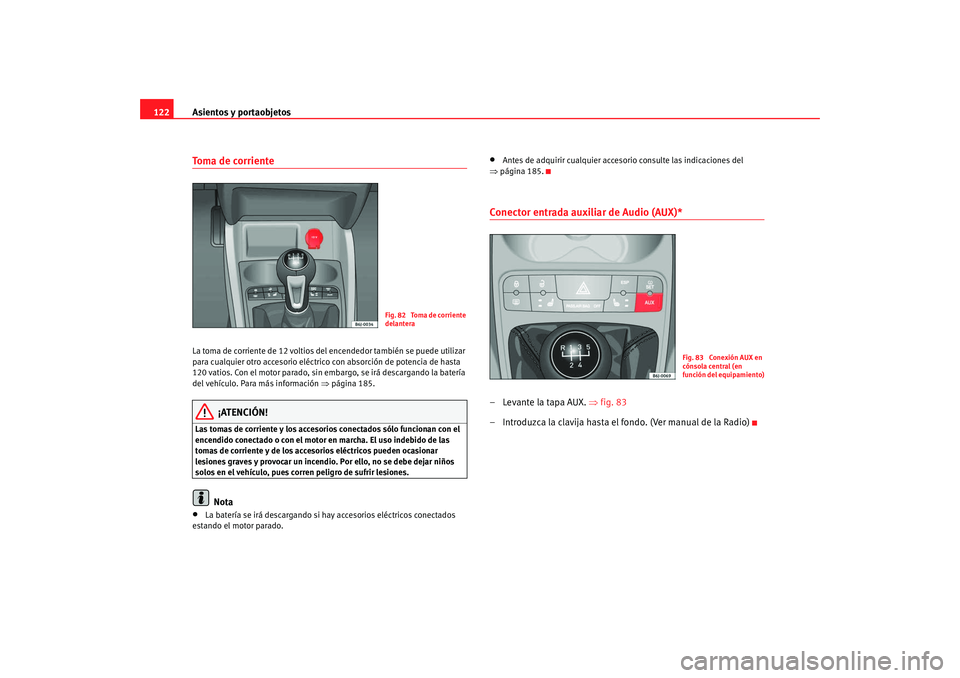

Asientos y portaobjetos
122Toma de corriente La toma de corriente de 12 voltios del encendedor también se puede utilizar
para cualquier otro accesorio eléctrico con absorción de potencia de hasta
120 vatios. Con el motor parado, sin e mbargo, se irá descargando la batería
del vehículo. Para más información ⇒ página 185.
¡ATENCIÓN!
Las tomas de corriente y los accesorios conectados sólo funcionan con el
encendido conectado o con el motor en marcha. El uso indebido de las
tomas de corriente y de los accesorios eléctricos pueden ocasionar
lesiones graves y provocar un incendio. Por ello, no se debe dejar niños
solos en el vehículo, pues corren peligro de sufrir lesiones.
Nota
•
La batería se irá descargando si hay accesorios eléctricos conectados
estando el motor parado.
•
Antes de adquirir cualquier accesorio consulte las indicaciones del
⇒ página 185.
Conector entrada auxiliar de Audio (AUX)*– Levante la tapa AUX. ⇒fig. 83
– Introduzca la clavija hasta el fondo. (Ver manual de la Radio)
F i g . 8 2 To m a d e co r r i e n te
delantera
Fig. 83 Conexión AUX en
cónsola central (en
función del equipamiento)
Ibiza 250_ES Seite 122 Donnerstag, 17. Juli 2008 5:42 17

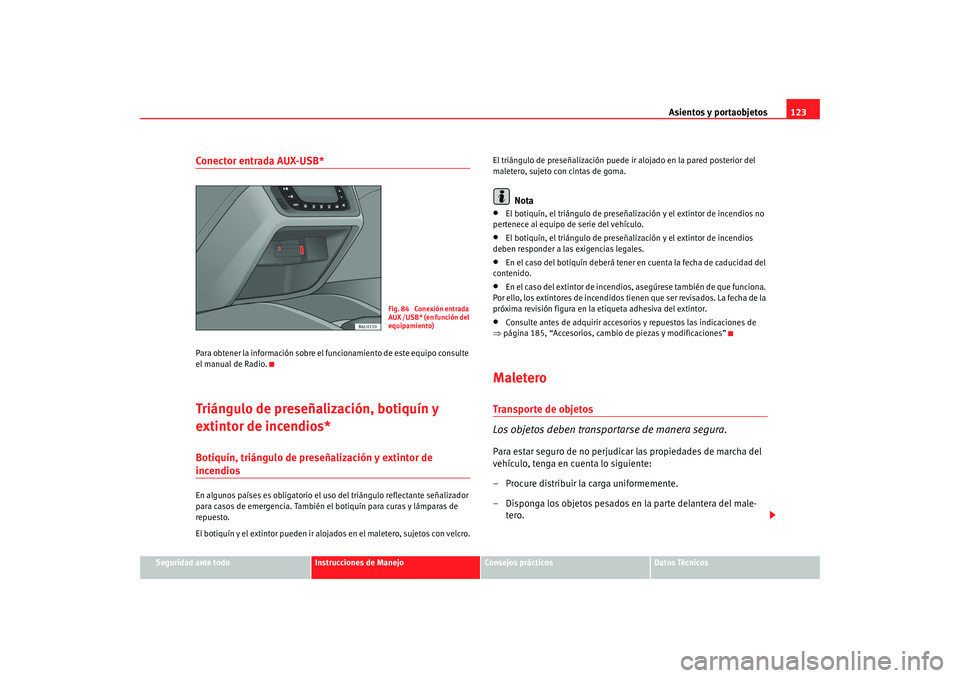

Asientos y portaobjetos123
Seguridad ante todo
Instrucciones de Manejo
Consejos prácticos
Datos Técnicos
Conector entrada AUX-USB* Para obtener la información sobre el funcionamiento de este equipo consulte
el manual de Radio.Triángulo de preseñalización, botiquín y
extintor de incendios*Botiquín, triángulo de preseñalización y extintor de incendiosEn algunos países es obligatorio el uso del triángulo reflectante señalizador
para casos de emergencia. También el botiquín para curas y lámparas de
repuesto.
El botiquín y el extintor pueden ir alojados en el maletero, sujetos con velcro. El triángulo de preseñalización puede ir alojado en la pared posterior del
maletero, sujeto con cintas de goma.
Nota
•
El botiquín, el triángulo de preseñalización y el extintor de incendios no
pertenece al equipo de serie del vehículo.
•
El botiquín, el triángulo de preseñalización y el extintor de incendios
deben responder a las exigencias legales.
•
En el caso del botiquín deberá tener en cuenta la fecha de caducidad del
contenido.
•
En el caso del extintor de incendios, asegúrese también de que funciona.
Por ello, los extintores de incendidos tienen que ser revisados. La fecha de la
próxima revisión figura en la etiqueta adhesiva del extintor.
•
Consulte antes de adquirir accesorios y repuestos las indicaciones de
⇒ página 185, “Accesorios, cambio de piezas y modificaciones”
MaleteroTranspor te de objetos
Los objetos deben transportarse de manera segura.Para estar seguro de no perjudicar las propiedades de marcha del
vehículo, tenga en cuenta lo siguiente:
– Procure distribuir la carga uniformemente.
– Disponga los objetos pesados en la parte delantera del male-
tero.
Fig. 84 Conexión entrada
AUX /USB* (en función del
equipamiento)
Ibiza 250_ES Seite 123 Donnerstag, 17. Juli 2008 5:42 17

Asientos y portaobjetos
124

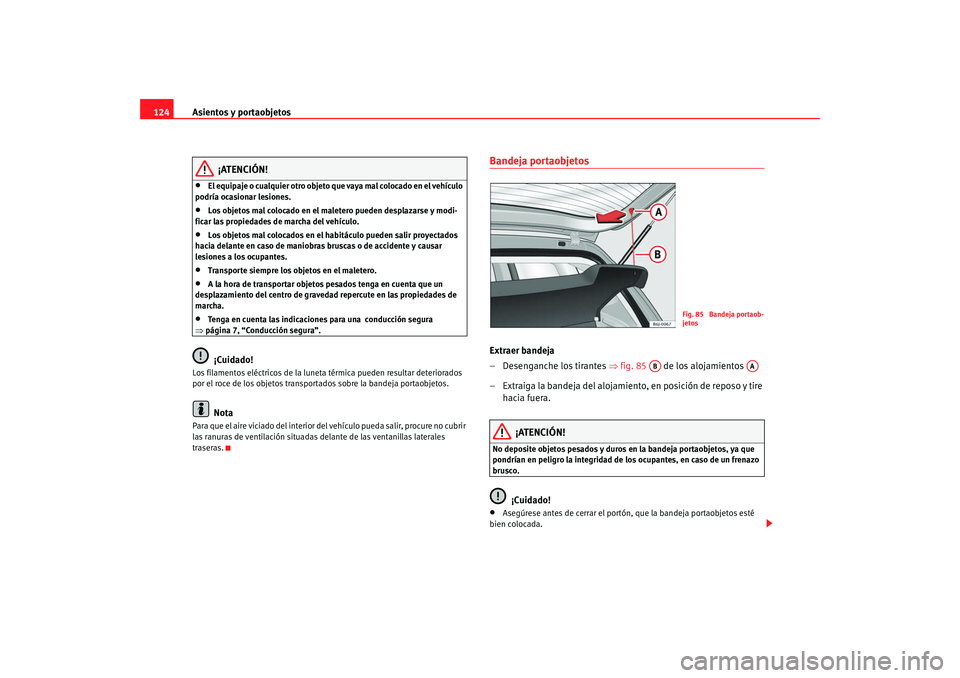

¡ATENCIÓN!
•
El equipaje o cualquier otro objeto que vaya mal colocado en el vehículo
podría ocasionar lesiones.
•
Los objetos mal colocado en el ma letero pueden desplazarse y modi-
ficar las propiedades de marcha del vehículo.
•
Los objetos mal colocados en el h abitáculo pueden salir proyectados
hacia delante en caso de maniobras bruscas o de accidente y causar
lesiones a los ocupantes.
•
Transporte siempre los objetos en el maletero.
•
A la hora de transportar objetos pesados tenga en cuenta que un
desplazamiento del centro de gravedad repercute en las propiedades de
marcha.
•
Tenga en cuenta las indicaciones para una conducción segura
⇒ página 7, “Conducción segura”.¡Cuidado!
Los filamentos eléctricos de la luneta térmica pueden resultar deteriorados
por el roce de los objetos transportados sobre la bandeja portaobjetos.
Nota
Para que el aire viciado del interior del vehículo pueda salir, procure no cubrir
las ranuras de ventilación situadas delante de las ventanillas laterales
traseras.
Bandeja portaobjetosExtraer bandeja
– Desenganche los tirantes ⇒fig. 85 de los alojamientos
– Extraiga la bandeja del alojamiento, en posición de reposo y tire hacia fuera.
¡ATENCIÓN!
No deposite objetos pesados y duros en la bandeja portaobjetos, ya que
pondrían en peligro la integridad de los ocupantes, en caso de un frenazo
brusco.
¡Cuidado!
•
Asegúrese antes de cerrar el portón , que la bandeja portaobjetos esté
bien colocada.
Fig. 85 Bandeja portaob-
jetos
AB
AA
Ibiza 250_ES Seite 124 Donnerstag, 17. Juli 2008 5:42 17

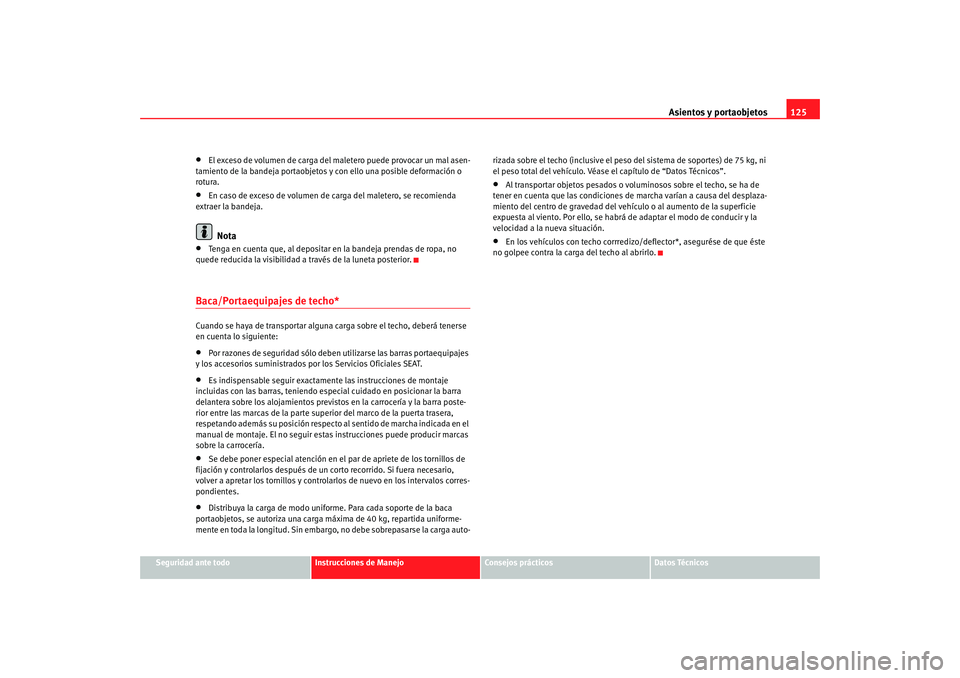

Asientos y portaobjetos125
Seguridad ante todo
Instrucciones de Manejo
Consejos prácticos
Datos Técnicos
•
El exceso de volumen de carga del maletero puede provocar un mal asen-
tamiento de la bandeja portaobjetos y con ello una posible deformación o
rotura.
•
En caso de exceso de volumen de carga del maletero, se recomienda
extraer la bandeja.Nota
•
Tenga en cuenta que, al depositar en la bandeja prendas de ropa, no
quede reducida la visibilidad a través de la luneta posterior.
Baca/Portaequipajes de techo*Cuando se haya de transportar alguna carga sobre el techo, deberá tenerse
en cuenta lo siguiente:•
Por razones de seguridad sólo deben utilizarse las barras portaequipajes
y los accesorios suministrados por los Servicios Oficiales SEAT.
•
Es indispensable seguir exactamente las instrucciones de montaje
incluidas con las barras, teniendo especial cuidado en posicionar la barra
delantera sobre los alojamientos previstos en la carrocería y la barra poste-
rior entre las marcas de la parte superior del marco de la puerta trasera,
respetando además su posición respecto al sentido de marcha indicada en el
manual de montaje. El no seguir est as instrucciones puede producir marcas
sobre la carrocería.
•
Se debe poner especial atención en el par de apriete de los tornillos de
fijación y controlarlos después de un corto recorrido. Si fuera necesario,
volver a apretar los tornillos y controlarlos de nuevo en los intervalos corres-
pondientes.
•
Distribuya la carga de modo uniforme. Para cada soporte de la baca
portaobjetos, se autoriza una carga máxima de 40 kg, repartida uniforme-
mente en toda la longitud. Sin embargo, no debe sobrepasarse la carga auto- rizada sobre el techo (inclusive el peso
del sistema de soportes) de 75 kg, ni
el peso total del vehículo. Véase el capítulo de “Datos Técnicos”.
•
Al transportar objetos pesados o voluminosos sobre el techo, se ha de
tener en cuenta que las condiciones de marcha varían a causa del desplaza-
miento del centro de gravedad del vehículo o al aumento de la superficie
expuesta al viento. Por ello, se habrá de adaptar el modo de conducir y la
velocidad a la nueva situación.
•
En los vehículos con techo corrredizo/d eflector*, asegurése de que éste
no golpee contra la carga del techo al abrirlo.
Ibiza 250_ES Seite 125 Donnerstag, 17. Juli 2008 5:42 17

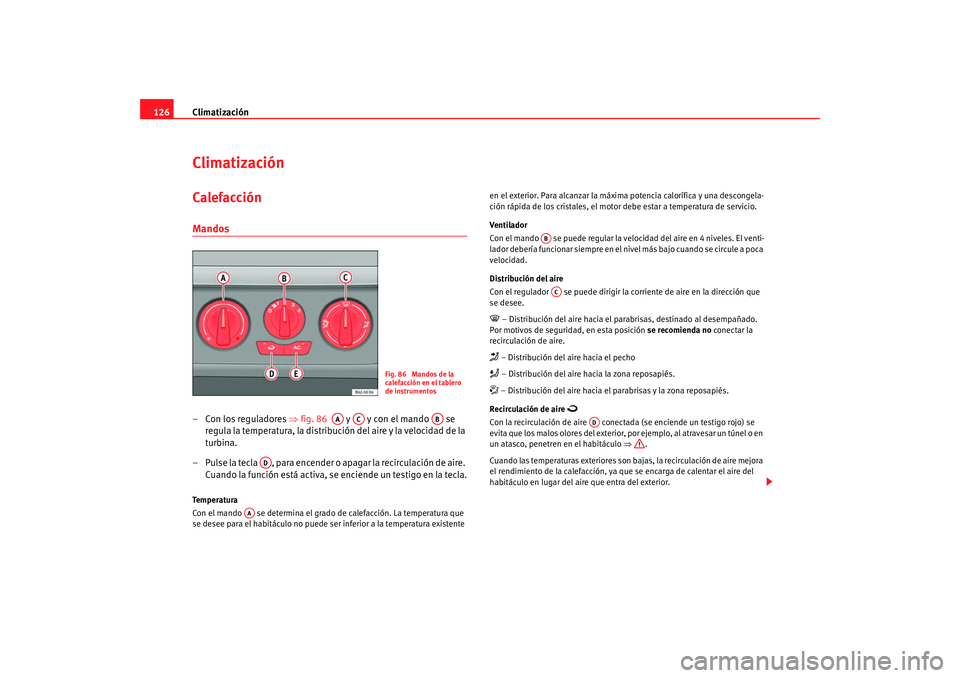

Climatización
126ClimatizaciónCalefacción Mandos– Con los reguladores ⇒ fig. 86 y y con el mando se
regula la temperatura, la distribución del aire y la velocidad de la
turbina.
– Pulse la tecla , para encender o apagar la recirculación de aire. Cuando la función está activa, se enciende un testigo en la tecla.Temperatura
Con el mando se determina el grado de calefacción. La temperatura que
se desee para el habitáculo no puede ser inferior a la temperatura existente en el exterior. Para alcanzar la máxima potencia calorífica y una descongela-
ción rápida de los cristales, el motor debe estar a temperatura de servicio.
Ventilador
Con el mando se puede regular la veloci
dad del aire en 4 niveles. El venti-
lador debería funcionar siempre en el ni vel más bajo cuando se circule a poca
velocidad.
Distribución del aire
Con el regulador se puede dirigir la corriente de aire en la dirección que
se desee.
 – Distribución del aire hacia el parabrisas, destinado al desempañado.
Por motivos de seguridad, en esta posición se recomienda no conectar la
recirculación de aire. – Distribución del aire hacia el pecho – Distribución del aire hacia la zona reposapiés. – Distribución del aire hacia el parabrisas y la zona reposapiés.
Recirculación de aire

Con la recirculación de aire conectada (se enciende un testigo rojo) se
evita que los malos olores de l exterior, por ejemplo, al atravesar un túnel o en
un atasco, penetren en el habitáculo ⇒.
Cuando las temperaturas exteriores son ba jas, la recirculación de aire mejora
el rendimiento de la calefacción, ya que se encarga de calentar el aire del
habitáculo en lugar del aire que entra del exterior.
Fig. 86 Mandos de la
calefacción en el tablero
de instrumentos
AA
AC
AB
AD
AA
ABAC
AD
Ibiza 250_ES Seite 126 Donnerstag, 17. Juli 2008 5:42 17

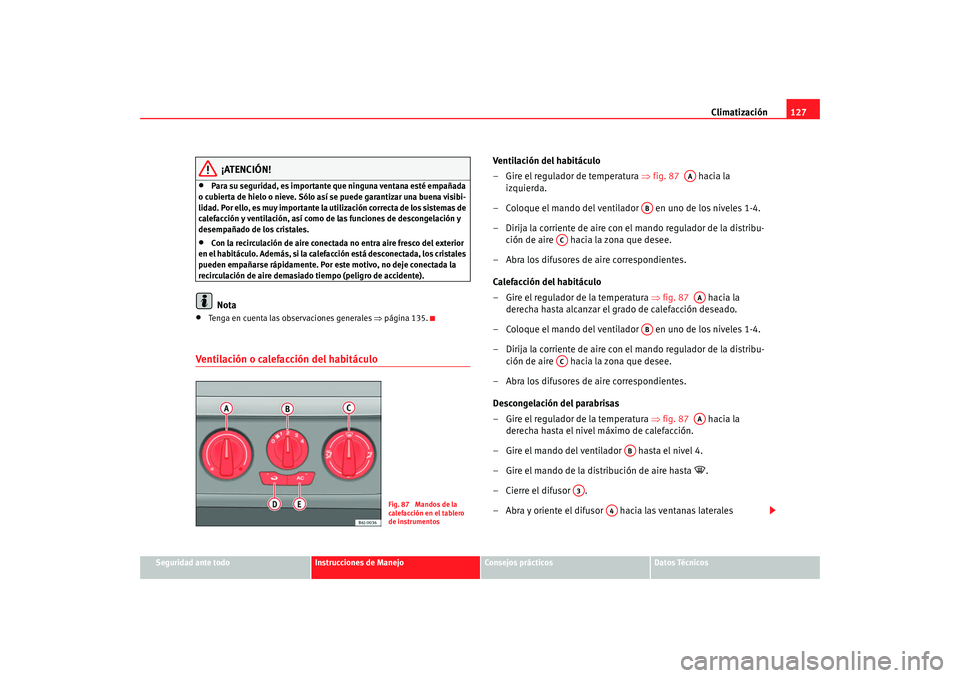

Climatización127
Seguridad ante todo
Instrucciones de Manejo
Consejos prácticos
Datos Técnicos
¡ATENCIÓN!
•
Para su seguridad, es importante que ninguna ventana esté empañada
o cubierta de hielo o nieve. Sólo así se puede garantizar una buena visibi-
lidad. Por ello, es muy importante la utilización correcta de los sistemas de
calefacción y ventilación, así como de las funciones de descongelación y
desempañado de los cristales.
•
Con la recirculación de aire conectad a no entra aire fresco del exterior
en el habitáculo. Además, si la calefa cción está desconectada, los cristales
pueden empañarse rápidamente. Por este motivo, no deje conectada la
recirculación de aire demasiado tiempo (peligro de accidente).Nota
•
Tenga en cuenta las observaciones generales ⇒página 135.
Ventilación o calefacción del habitáculo
Ventilación del habitáculo
– Gire el regulador de temperatura ⇒fig. 87 hacia la
izquierda.
– Coloque el mando del ventilador en uno de los niveles 1-4.
– Dirija la corriente de aire con el mando regulador de la distribu- ción de aire hacia la zona que desee.
– Abra los difusores de aire correspondientes.
Calefacción del habitáculo
– Gire el regulador de la temperatura ⇒fig. 87 hacia la
derecha hasta alcanzar el grado de calefacción deseado.
– Coloque el mando del ventilador en uno de los niveles 1-4.
– Dirija la corriente de aire con el mando regulador de la distribu- ción de aire hacia la zona que desee.
– Abra los difusores de aire correspondientes.
Descongelación del parabrisas
– Gire el regulador de la temperatura ⇒fig. 87 hacia la
derecha hasta el nivel máximo de calefacción.
– Gire el mando del ventilador hasta el nivel 4.
– Gire el mando de la distribución de aire hasta

.
– Cierre el difusor .
– Abra y oriente el difusor hacia las ventanas laterales
Fig. 87 Mandos de la
calefacción en el tablero
de instrumentos
AA
AB
AC
AA
AB
AC
AA
AB
A3
A4
Ibiza 250_ES Seite 127 Donnerstag, 17. Juli 2008 5:42 17

Climatización
128

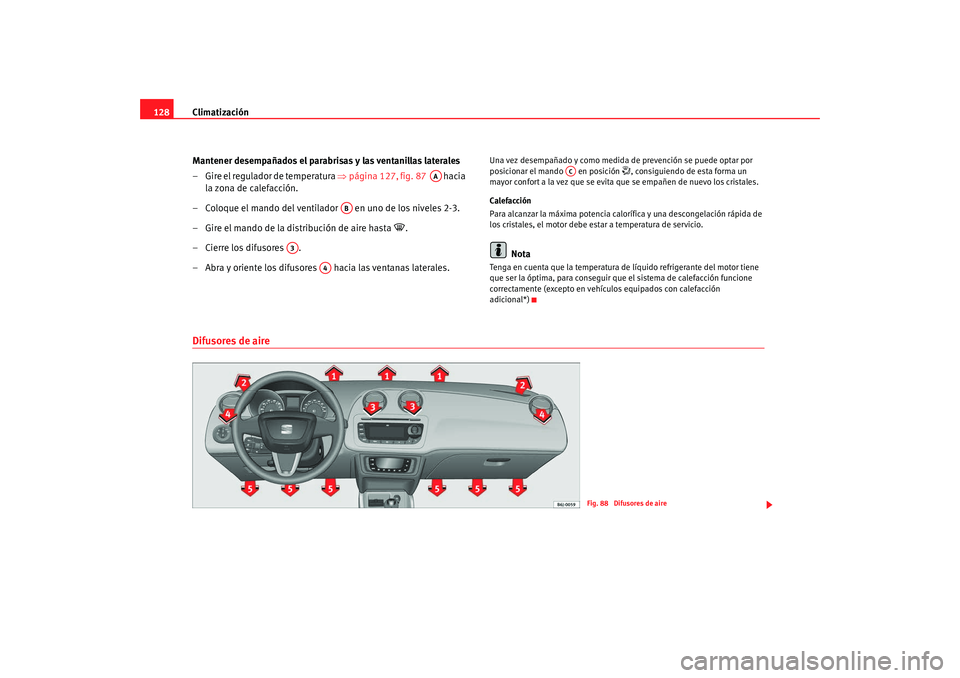

Mantener desempañados el parabrisas y las ventanillas laterales
– Gire el regulador de temperatura ⇒página 127, fig. 87 hacia
la zona de calefacción.
– Coloque el mando del ventilador en uno de los niveles 2-3.
– Gire el mando de la distribución de aire hasta

.
– Cierre los difusores .
– Abra y oriente los difusores hacia las ventanas laterales.
Una vez desempañado y como medida de prevención se puede optar por
posicionar el mando en posición
, consiguiendo de esta forma un
mayor confort a la vez que se evita que se empañen de nuevo los cristales.
Calefacción
Para alcanzar la máxima potencia calorífica y una descongelación rápida de
los cristales, el motor debe estar a temperatura de servicio.
Nota
Tenga en cuenta que la temperatura de líquido refrigerante del motor tiene
que ser la óptima, para conseguir que el sistema de calefacción funcione
correctamente (excepto en vehículos equipados con calefacción
adicional*)
Difusores de aire
AA
AB
A3
A4
AC
Fig. 88 Difusores de aire
Ibiza 250_ES Seite 128 Donnerstag, 17. Juli 2008 5:42 17
