Seat Ibiza 5D 2008 Manual de instrucciones (in Spanish)

Conducción149
Seguridad ante todo
Instrucciones de Manejo
Consejos prácticos
Datos Técnicos

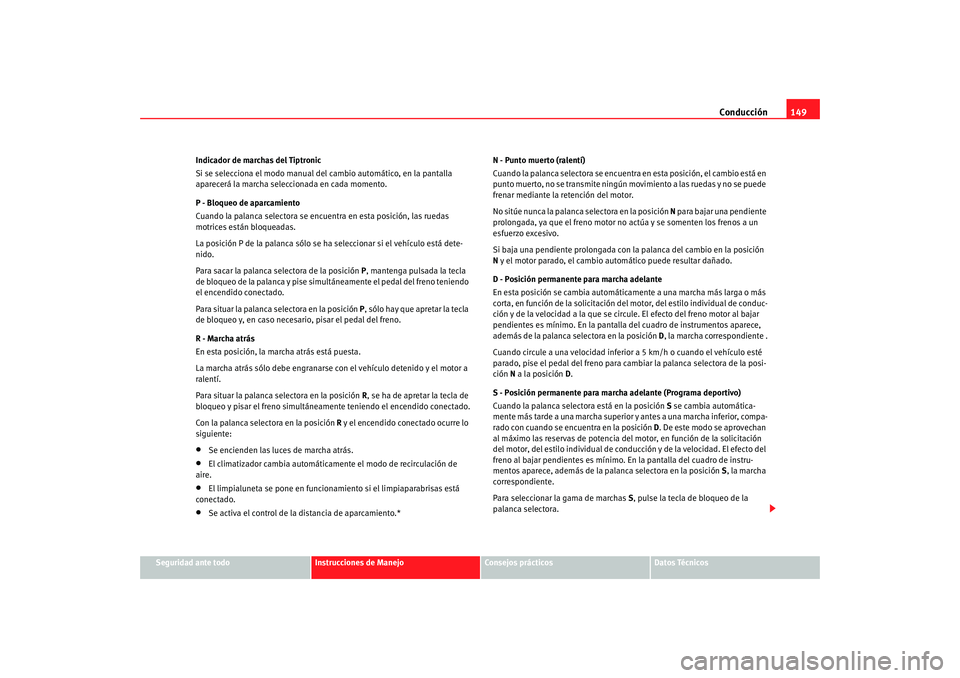

Indicador de marchas del Tiptronic
Si se selecciona el modo manual del
cambio automático, en la pantalla
aparecerá la marcha seleccionada en cada momento.
P - Bloqueo de aparcamiento
Cuando la palanca selectora se encuentra en esta posición, las ruedas
motrices están bloqueadas.
La posición P de la palanca sólo se ha seleccionar si el vehículo está dete-
nido.
Para sacar la palanca selectora de la posición P , mantenga pulsada la tecla
de bloqueo de la palanca y pise simultáneamente el pedal del freno teniendo
el encendido conectado.
Para situar la palanca selectora en la posición P, sólo hay que apretar la tecla
de bloqueo y, en caso necesario, pisar el pedal del freno.
R - Marcha atrás
En esta posición, la marcha atrás está puesta.
La marcha atrás sólo debe engranarse con el vehículo detenido y el motor a
ralentí.
Para situar la palanca selectora en la posición R, se ha de apretar la tecla de
bloqueo y pisar el freno simultáneame nte teniendo el encendido conectado.
Con la palanca selectora en la posición R y el encendido conectado ocurre lo
siguiente:
•
Se encienden las luces de marcha atrás.
•
El climatizador cambia automáticame nte el modo de recirculación de
aire.
•
El limpialuneta se pone en funciona miento si el limpiaparabrisas está
conectado.
•
Se activa el control de la distancia de aparcamiento.* N - Punto muerto (ralentí)
Cuando la palanca selectora se encuentra en esta posición, el cambio está en
punto muerto, no se transmite ningún movimiento a las ruedas y no se puede
frenar mediante la retención del motor.
No sitúe nunca la palanca selectora en la posición
N para bajar una pendiente
prolongada, ya que el freno motor no actúa y se somenten los frenos a un
esfuerzo excesivo.
Si baja una pendiente prolongada con la palanca del cambio en la posición
N y el motor parado, el cambio automático puede resultar dañado.
D - Posición permanente para marcha adelante
En esta posición se cambia automáticamente a una marcha más larga o más
corta, en función de la solicitación de l motor, del estilo individual de conduc-
ción y de la velocidad a la que se circ ule. El efecto del freno motor al bajar
pendientes es mínimo. En la pantalla del cuadro de instrumentos aparece,
además de la palanca selectora en la posición D, la marcha correspondiente .
Cuando circule a una velocidad inferior a 5 km/h o cuando el vehículo esté
parado, pise el pedal del freno para cambiar la palanca selectora de la posi-
ción N a la posición D.
S - Posición permanente para marcha adelante (Programa deportivo)
Cuando la palanca selectora está en la posición S se cambia automática-
mente más tarde a una marcha superior y antes a una marcha inferior, compa-
rado con cuando se encuentra en la posición D. De este modo se aprovechan
al máximo las reservas de potencia del motor, en función de la solicitación
del motor, del estilo individual de conducción y de la velocidad. El efecto del
freno al bajar pendientes es mínimo. En la pantalla del cuadro de instru-
mentos aparece, además de la palanca selectora en la posición S, la marcha
correspondiente.
Para seleccionar la gama de marchas S, pulse la tecla de bloqueo de la
palanca selectora.
Ibiza 250_ES Seite 149 Donnerstag, 17. Juli 2008 5:42 17

Conducción
150

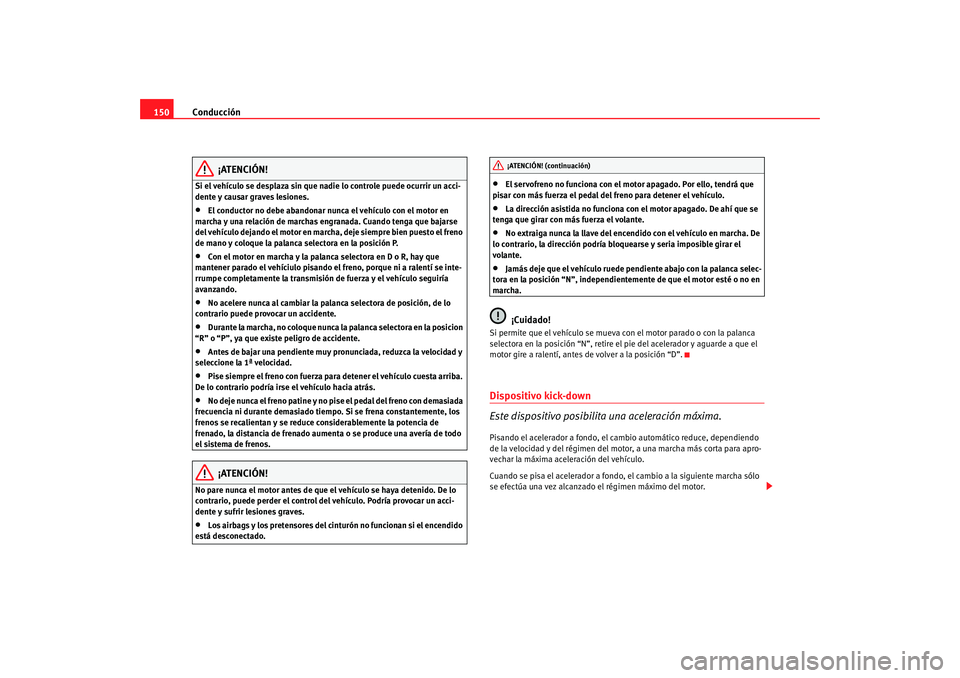

¡ATENCIÓN!
Si el vehículo se desplaza sin que nadie lo controle puede ocurrir un acci-
dente y causar graves lesiones.•
El conductor no debe abandonar nunca el vehículo con el motor en
marcha y una relación de marchas engranada. Cuando tenga que bajarse
del vehículo dejando el motor en marcha , deje siempre bien puesto el freno
de mano y coloque la palanca selectora en la posición P.
•
Con el motor en marcha y la palanca selectora en D o R, hay que
mantener parado el vehíciulo pisando el freno, porque ni a ralentí se inte-
rrumpe completamente la transmisión de fuerza y el vehículo seguiría
avanzando.
•
No acelere nunca al cambiar la palanca selectora de posición, de lo
contrario puede provocar un accidente.
•
Durante la marcha, no coloque nunca la palanca selectora en la posicion
“R” o “P”, ya que existe peligro de accidente.
•
Antes de bajar una pendiente muy pronunciada, reduzca la velocidad y
seleccione la 1ª velocidad.
•
Pise siempre el freno con fuerza para detener el vehículo cuesta arriba.
De lo contrario podría irse el vehículo hacia atrás.
•
No deje nunca el freno patine y no pise el pedal del freno con demasiada
frecuencia ni durante demasiado tiempo. Si se frena constantemente, los
frenos se recalientan y se reduce considerablemente la potencia de
frenado, la distancia de frenado aumenta o se produce una avería de todo
el sistema de frenos.¡ATENCIÓN!
No pare nunca el motor antes de que el vehículo se haya detenido. De lo
contrario, puede perder el control de l vehículo. Podría provocar un acci-
dente y sufrir lesiones graves.•
Los airbags y los pretensores del cinturón no funcionan si el encendido
está desconectado.
•
El servofreno no funciona con el motor apagado. Por ello, tendrá que
pisar con más fuerza el pedal del freno para detener el vehículo.
•
La dirección asistida no funciona con el motor apagado. De ahí que se
tenga que girar con más fuerza el volante.
•
No extraiga nunca la llave del encendido con el vehículo en marcha. De
lo contrario, la direcc ión podría bloquearse y seria imposible girar el
volante.
•
Jamás deje que el vehículo ruede pendiente abajo con la palanca selec-
tora en la posición “N”, independientemente de que el motor esté o no en
marcha.¡Cuidado!
Si permite que el vehículo se mueva con el motor parado o con la palanca
selectora en la posición “N”, retire el pie del acelerador y aguarde a que el
motor gire a ralentí, antes de volver a la posición “D”.Dispositivo kick-down
Este dispositivo posibilita una aceleración máxima.Pisando el acelerador a fondo, el ca mbio automático reduce, dependiendo
de la velocidad y del régimen del motor, a una marcha más corta para apro-
vechar la máxima aceleración del vehículo.
Cuando se pisa el acelerador a fondo, el cambio a la siguiente marcha sólo
se efectúa una vez alcanzado el régimen máximo del motor.
¡ATENCIÓN! (continuación)
Ibiza 250_ES Seite 150 Donnerstag, 17. Juli 2008 5:42 17

Conducción151
Seguridad ante todo
Instrucciones de Manejo
Consejos prácticos
Datos Técnicos

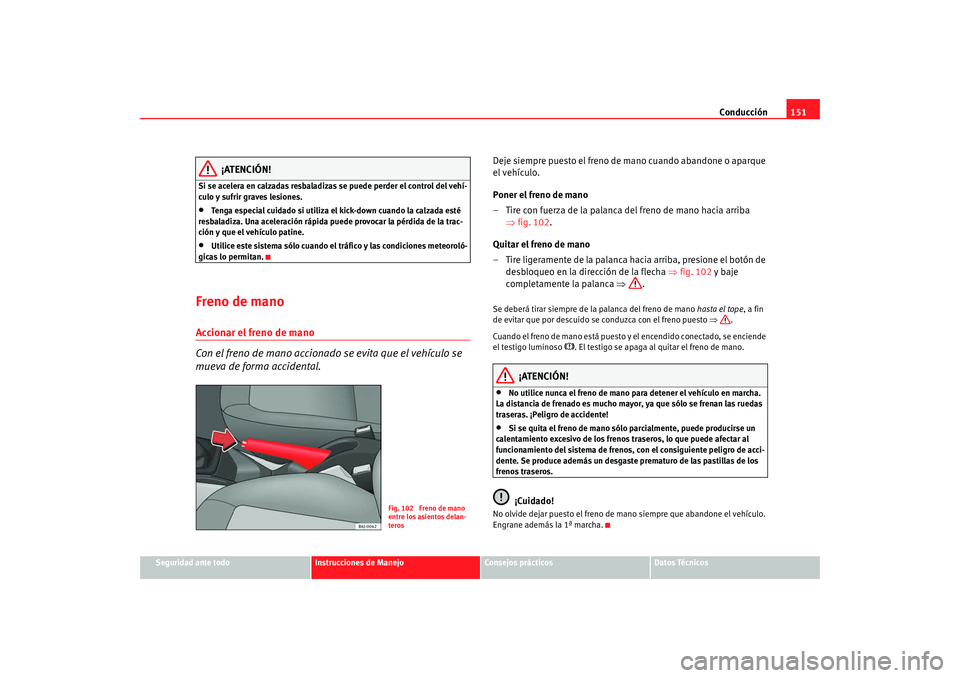

¡ATENCIÓN!
Si se acelera en calzadas resbaladizas se puede perder el control del vehí-
culo y sufrir graves lesiones.•
Tenga especial cuidado si utiliza el kick-down cuando la calzada esté
resbaladiza. Una aceleración rápida puede provocar la pérdida de la trac-
ción y que el vehículo patine.
•
Utilice este sistema sólo cuando el tráfico y las condiciones meteoroló-
gicas lo permitan.
Freno de manoAccionar el freno de mano
Con el freno de mano accionado se evita que el vehículo se
mueva de forma accidental.
Deje siempre puesto el freno de mano cuando abandone o aparque
el vehículo.
Poner el freno de mano
– Tire con fuerza de la palanca del freno de mano hacia arriba ⇒fig. 102.
Quitar el freno de mano
– Tire ligeramente de la palanca hacia arriba, presione el botón de desbloqueo en la dirección de la flecha ⇒ fig. 102 y baje
completamente la palanca ⇒ .Se deberá tirar siempre de la palanca del freno de mano hasta el tope, a fin
de evitar que por descuido se conduzca con el freno puesto ⇒.
Cuando el freno de mano está puesto y el encendido conectado, se enciende
el testigo luminoso
. El testigo se apaga al qu itar el freno de mano.
¡ATENCIÓN!
•
No utilice nunca el freno de mano para detener el vehículo en marcha.
La distancia de frenado es mucho mayor, ya que sólo se frenan las ruedas
traseras. ¡Peligro de accidente!
•
Si se quita el freno de mano sólo parcialmente, puede producirse un
calentamiento excesivo de los frenos traseros, lo que puede afectar al
funcionamiento del sistema de frenos, con el consiguiente peligro de acci-
dente. Se produce además un desgaste prematuro de las pastillas de los
frenos traseros.¡Cuidado!
No olvide dejar puesto el freno de mano siempre que abandone el vehículo.
Engrane además la 1ª marcha.
Fig. 102 Freno de mano
entre los asientos delan-
teros
Ibiza 250_ES Seite 151 Donnerstag, 17. Juli 2008 5:42 17

Conducción

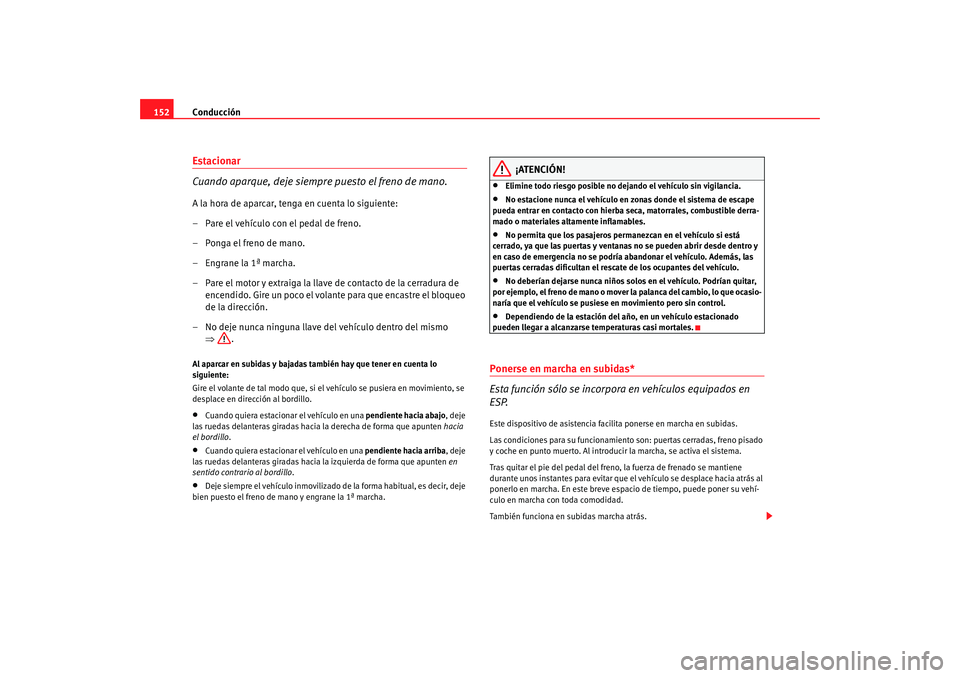

152Estacionar
Cuando aparque, deje siempre puesto el freno de mano.A la hora de aparcar, tenga en cuenta lo siguiente:
– Pare el vehículo con el pedal de freno.
– Ponga el freno de mano.
– Engrane la 1ª marcha.
– Pare el motor y extraiga la llave de contacto de la cerradura de
encendido. Gire un poco el volante para que encastre el bloqueo
de la dirección.
– No deje nunca ninguna llave del vehículo dentro del mismo ⇒ .Al aparcar en subidas y bajadas también hay que tener en cuenta lo
siguiente:
Gire el volante de tal modo que, si el vehículo se pusiera en movimiento, se
desplace en dirección al bordillo.•
Cuando quiera estacionar el vehículo en una pendiente hacia abajo, deje
las ruedas delanteras giradas hacia la derecha de forma que apunten hacia
el bordillo .
•
Cuando quiera estacionar el vehículo en una pendiente hacia arriba, deje
las ruedas delanteras giradas hacia la izquierda de forma que apunten en
sentido contrario al bordillo .
•
Deje siempre el vehículo inmovilizado de la forma habitual, es decir, deje
bien puesto el freno de mano y engrane la 1ª marcha.
¡ATENCIÓN!
•
Elimine todo riesgo posible no dejando el vehículo sin vigilancia.
•
No estacione nunca el vehículo en zonas donde el sistema de escape
pueda entrar en contacto con hierba seca, matorrales, combustible derra-
mado o materiales altamente inflamables.
•
No permita que los pasajeros permanezcan en el vehículo si está
cerrado, ya que las puertas y ventanas no se pueden abrir desde dentro y
en caso de emergencia no se podría abandonar el vehículo. Además, las
puertas cerradas dificultan el rescate de los ocupantes del vehículo.
•
No deberían dejarse nunca niños solo s en el vehículo. Podrían quitar,
por ejemplo, el freno de mano o mover la palanca del cambio, lo que ocasio-
naría que el vehículo se pusiese en movimiento pero sin control.
•
Dependiendo de la estación del año, en un vehículo estacionado
pueden llegar a alcanzarse temperaturas casi mortales.
Ponerse en marcha en subidas*
Esta función sólo se incorpora en vehículos equipados en
ESP.Este dispositivo de asistencia facilita ponerse en marcha en subidas.
Las condiciones para su funcionamiento son: puertas cerradas, freno pisado
y coche en punto muerto. Al introducir la marcha, se activa el sistema.
Tras quitar el pie del pedal del freno, la fuerza de frenado se mantiene
durante unos instantes para evitar que el vehículo se desplace hacia atrás al
ponerlo en marcha. En este breve espacio de tiempo, puede poner su vehí-
culo en marcha con toda comodidad.
También funciona en subidas marcha atrás.
Ibiza 250_ES Seite 152 Donnerstag, 17. Juli 2008 5:42 17

Conducción153
Seguridad ante todo
Instrucciones de Manejo
Consejos prácticos
Datos Técnicos
¡ATENCIÓN!
•
Si no pone su vehículo en marcha inmediatamente después de haber
quitado el pie del pedal de freno, el vehículo podría empezar a desplazarse
hacia abajo en determinadas circunstancias. Pise el pedal de freno o ponga
el freno de mano inmediatamente.
•
Si el motor se cala, pise el pedal de freno o ponga el freno de mano de
inmediato.
•
Si circulando en caravana en subidas, quiere evitar que el vehículo se
desplace involuntariamente hacia atrás en la fase de puesta en marcha,
mantenga pisado el pedal de freno durante algunos segundos, antes de
ponerse en movimiento.Nota
En su Servicio Oficial o en un taller especializado, le pueden informar si su
vehículo va equipado con este sistema.Sistema acústico de ayuda al aparcamiento*Ayuda al aparcamiento posterior
El sistema de ayuda le avisa me diante una señal acústica de
la aproximación de un obstácul o a la zona posterior del vehí-
culo.Descripción
El sistema acústico de ayuda al aparcamiento mide la distancia entre el vehí-
culo y un posible obstáculo mediante 4 sensores de ultrasonidos situados en
el parachoques posterior. El área de medición de los sensores empieza aproximadamente y dependiendo de la geometría del obstáculo
a una
distancia de:
•
zona lateral del parachoques posterior: 0,6 m
•
zona central del parachoques posterior: 1,6 m
Activación
El sistema se activa al poner la marcha atrás. Una señal acústica breve y
aguda confirma la activación y el correcto funcionamiento del sistema.
Maniobra marcha atrás
El aviso sobre la distancia empieza tan pronto se detecta un obstáculo en la
zona de acción del sistema . Al disminuir la distancia entre el obstáculo y el
vehículo disminuye también el intervalo de tiempo entre los pitidos acús-
ticos.
A partir de una distancia inferior a aproximadamente 30cm, suena un pitido
continuo (señal de stop). A partir de ese momento no se debería seguir
conduciendo marcha atrás.
Vehículos con enganche para remolque montado de fábrica: A una distancia
inferior a 0,35 m suena un pitido permanente. A partir de aquí no se debería
conducir marcha atrás.
El nivel acústico disminuye en un 30 %, una vez pasados 3 seg., a partir del
comienzo del funcionamiento del sistema.
El sonido del sistema de ayuda al aparcamiento, siempre que no se
encuentre en modo continuo, cesará al detectar una pared paralela al vehí-
culo.
Conducción con remolque
En vehículos en los que se ha montado de fábrica un dispositivo para
remolque, el sistema de ayuda al aparca miento no se activa al engranar la
marcha atrás, al estar enchufado el conector eléctrico del remolque al vehí-
culo.
Ibiza 250_ES Seite 153 Donnerstag, 17. Juli 2008 5:42 17

Conducción
154Posibles fallos
Si al engranar la marcha atrás sonase un pitido continuo y grave durante
unos segundos, significará que hay un fallo en el sistema de ayuda al apar-
camiento.
Si se sigue produciendo el fallo hasta desconectar el encendido, no se
emitirá la señal acústica de fallo cada vez que se active el sistema de nuevo
(engranar la marcha atrás). Así mismo, tampoco se emitirá el aviso de dispo-
nibilidad del sistema. La reparación de la avería deberá llevarse a cabo en un
Servicio Técnico.
Si el aviso de disponibilidad o avería no sonara, el altavoz del sistema estará
defectuoso, no pudiéndose emitir po r tanto los avisos ante un obstáculo.
Para garantizar el funcionamiento del sistema, los sensores deben mante-
nerse limpios y libres de hielo y nieve.
¡ATENCIÓN!
•
Los sensores tienen ángulos muertos en los que los objetos no pueden
ser detectados.
•
Fíjese especialmente en niños pequeños y animales, ya que los
sensores no los detectan siempre. De no prestar la suficiente atención
existe peligro de accidente.
•
La ayuda al aparcamiento no puede reemplazar la atención del
conductor. El conductor asume la responsabilidad de aparcar y realizar
maniobras similares.¡Cuidado!
•
Cuando se le ha avisado ya de la cercanía de un obstáculo bajo, podría
suceder que, al seguir acercándose, dicho obstáculo bajo desaparezca del
alcance de medición del sistema, por lo que el sistema no le seguirá avisando
de la presencia del mismo. Bajo ciertas circunstancias, tampoco son detec-
tados objetos tales como, cadenas para impedir el paso de vehículos, lanzas de remolque, bordillos altos de aceras, barras verticales finas y pintadas o
cercas, por lo que existe peligro de dañar el vehículo.
•
Los obstáculos con cantos o aristas, en algunos casos, pueden no ser
detectados a tiempo por el sistema, debido a su geometría. Tenga especial
cuidado con este tipo de obstáculos co mo esquinas, objetos rectangulares,
etc.., ya que se podría llegar a dañar el vehículo.
•
Extreme la atención en maniobras pa ra aparcar en un rincón entre dos
paredes perpendiculares. Tenga especial cuidado con la aproximación lateral
a la pared (vigile la visión por los retrovisores)
•
El sistema de ayuda al aparcamiento no sustituye en ningún caso la visión
por los retrovisores.
•
Fuentes ultrasónicas ajenas (martillos, neumáticos, máquinas para obras
de construcción, vehículos dotados del sistema PDC) pueden interferir en el
funcionamiento del sistema.
•
Durante la limpieza periódica de los sensores hay que prestar especial
atención a que no se rayen o se dañen. Durante la limpieza con limpiadores
de alta presión o sistemas de chorro de vapor, los sensores deberán pulveri-
zarse durante poco tiempo y desde una distancia superior a 10 cm.
Regulador de velocidad (GRA)*Descripción
El regulador de velocidad mantiene la velocidad programada
entre 30 km/h y 180 km/h de forma constante.Una vez alcanzada y memorizada la velocidad que se desea, se puede dejar
de acelerar.
Ibiza 250_ES Seite 154 Donnerstag, 17. Juli 2008 5:42 17

Conducción155
Seguridad ante todo
Instrucciones de Manejo
Consejos prácticos
Datos Técnicos

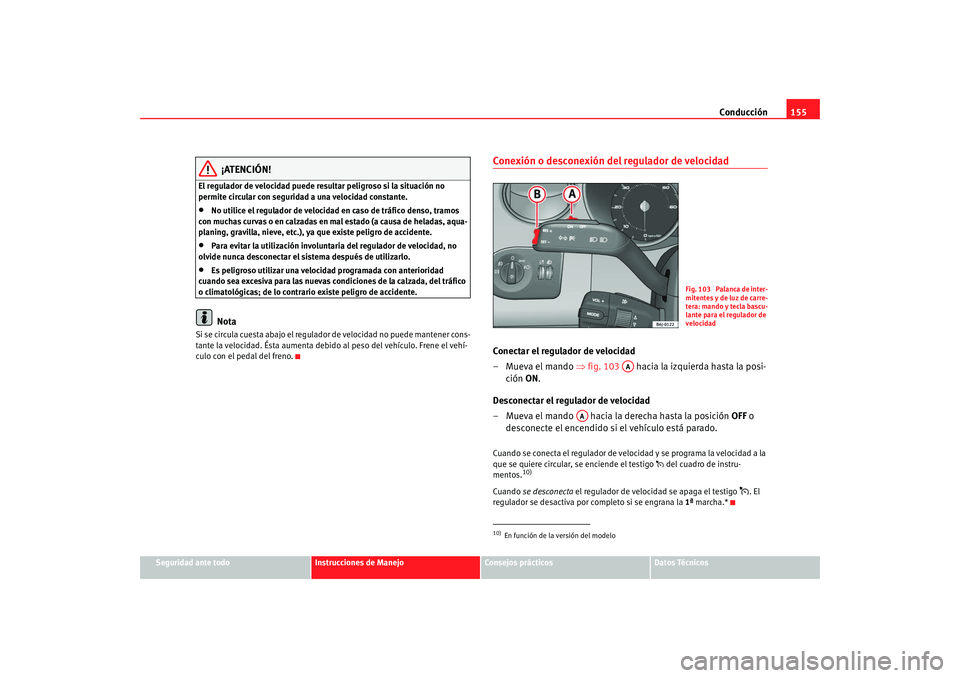

¡ATENCIÓN!
El regulador de velocidad puede resultar peligroso si la situación no
permite circular con seguridad a una velocidad constante.•
No utilice el regulador de velocidad en caso de tráfico denso, tramos
con muchas curvas o en calzadas en mal estado (a causa de heladas, aqua-
planing, gravilla, nieve, etc.), ya que existe peligro de accidente.
•
Para evitar la utilización involuntaria del regulador de velocidad, no
olvide nunca desconectar el sistema después de utilizarlo.
•
Es peligroso utilizar una velocidad programada con anterioridad
cuando sea excesiva para las nuevas condiciones de la calzada, del tráfico
o climatológicas; de lo contrario existe peligro de accidente.Nota
Si se circula cuesta abajo el regulador de velocidad no puede mantener cons-
tante la velocidad. Ésta aumenta debido al peso del vehículo. Frene el vehí-
culo con el pedal del freno.
Conexión o desconexión del regulador de velocidadConectar el regulador de velocidad
–Mueva el mando ⇒fig. 103 hacia la izquierda hasta la posi-
ción ON.
Desconectar el regulador de velocidad
– Mueva el mando hacia la derecha hasta la posición OFF o
desconecte el encendido si el vehículo está parado.Cuando se conecta el regulador de velocidad y se programa la velocidad a la
que se quiere circular, se enciende el testigo  del cuadro de instru-
mentos.
10)
Cuando se desconecta el regulador de velocidad se apaga el testigo
. El
regulador se desactiva por completo si se engrana la 1ª marcha.*
10)En función de la versión del modelo
Fig. 103 Palanca de inter-
mitentes y de luz de carre-
tera: mando y tecla bascu-
lante para el regulador de
velocidad
AA
AA
Ibiza 250_ES Seite 155 Donnerstag, 17. Juli 2008 5:42 17

Conducción

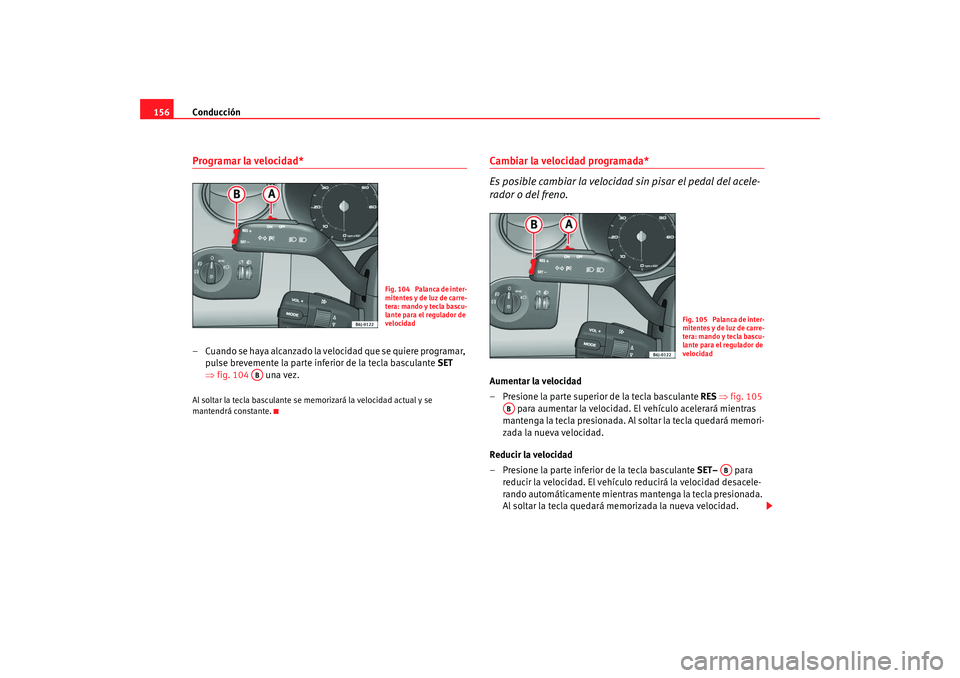

156Programar la velocidad*– Cuando se haya alcanzado la velocidad que se quiere programar,
pulse brevemente la parte inferior de la tecla basculante SET
⇒ fig. 104 una vez.Al soltar la tecla basculante se memorizará la velocidad actual y se
mantendrá constante.
Cambiar la velocidad programada*
Es posible cambiar la velocidad sin pisar el pedal del acele-
rador o del freno.Aumentar la velocidad
– Presione la parte superior de la tecla basculante RES ⇒ fig. 105
para aumentar la velocidad. El vehículo acelerará mientras
mantenga la tecla presionada. Al soltar la tecla quedará memori-
zada la nueva velocidad.
Reducir la velocidad
– Presione la parte inferior de la tecla basculante SET– para
reducir la velocidad. El vehículo reducirá la velocidad desacele-
rando automáticamente mientras mantenga la tecla presionada.
Al soltar la tecla quedará memorizada la nueva velocidad.
Fig. 104 Palanca de inter-
mitentes y de luz de carre-
tera: mando y tecla bascu-
lante para el regulador de
velocidad
AB
Fig. 105 Palanca de inter-
mitentes y de luz de carre-
tera: mando y tecla bascu-
lante para el regulador de
velocidad
AB
AB
Ibiza 250_ES Seite 156 Donnerstag, 17. Juli 2008 5:42 17

Conducción157
Seguridad ante todo
Instrucciones de Manejo
Consejos prácticos
Datos Técnicos

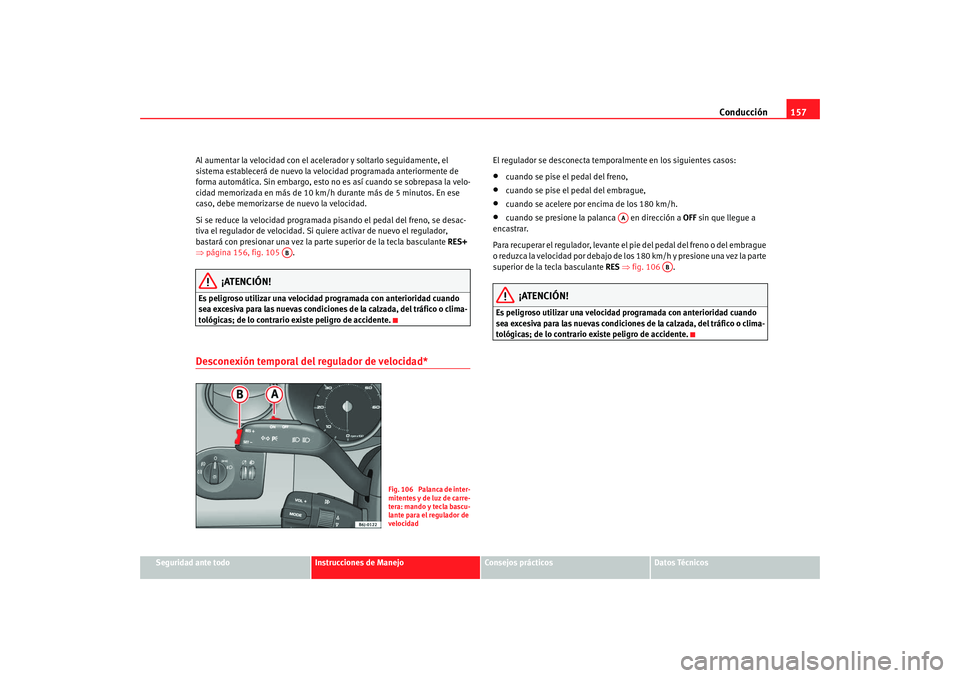

Al aumentar la velocidad con el acelerador y soltarlo seguidamente, el
sistema establecerá de nuevo la velocidad programada anteriormente de
forma automática. Sin embargo, esto no
es así cuando se sobrepasa la velo-
cidad memorizada en más de 10 km/h durante más de 5 minutos. En ese
caso, debe memorizarse de nuevo la velocidad.
Si se reduce la velocidad programada pisando el pedal del freno, se desac-
tiva el regulador de velocidad. Si qu iere activar de nuevo el regulador,
bastará con presionar una vez la parte superior de la tecla basculante RES+
⇒ página 156, fig. 105 .
¡ATENCIÓN!
Es peligroso utilizar una velocidad programada con anterioridad cuando
sea excesiva para las nuevas condiciones de la calzada, del tráfico o clima-
tológicas; de lo contrario existe peligro de accidente.Desconexión temporal del regulador de velocidad*
El regulador se desconecta tempor almente en los siguientes casos:•
cuando se pise el pedal del freno,
•
cuando se pise el pedal del embrague,
•
cuando se acelere por encima de los 180 km/h.
•
cuando se presione la palanca en dirección a OFF sin que llegue a
encastrar.
Para recuperar el regulador, levante el pie del pedal del freno o del embrague
o reduzca la velocidad por debajo de los 180 km/h y presione una vez la parte
superior de la tecla basculante RES ⇒ fig. 106 .
¡ATENCIÓN!
Es peligroso utilizar una velocidad programada con anterioridad cuando
sea excesiva para las nuevas condiciones de la calzada, del tráfico o clima-
tológicas; de lo contrario existe peligro de accidente.
AB
Fig. 106 Palanca de inter-
mitentes y de luz de carre-
tera: mando y tecla bascu-
lante para el regulador de
velocidad
AA
AB
Ibiza 250_ES Seite 157 Donnerstag, 17. Juli 2008 5:42 17

Conducción

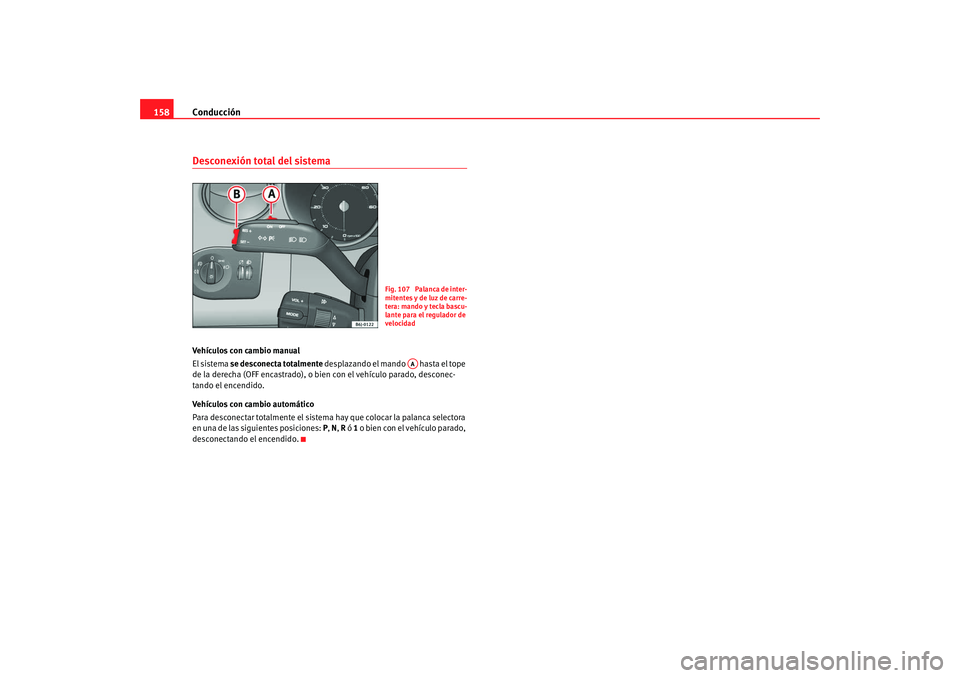

158Desconexión total del sistemaVehículos con cambio manual
El sistema se desconecta totalmente desplazando el mando hasta el tope
de la derecha (OFF encastrado), o bien con el vehículo parado, desconec-
tando el encendido.
Vehículos con cambio automático
Para desconectar totalmente el sistema hay que colocar la palanca selectora
en una de las siguientes posiciones: P , N , R ó 1 o bien con el vehículo parado,
desconectando el encendido.
Fig. 107 Palanca de inter-
mitentes y de luz de carre-
tera: mando y tecla bascu-
lante para el regulador de
velocidad
AA
Ibiza 250_ES Seite 158 Donnerstag, 17. Juli 2008 5:42 17
