Seat Ibiza 5D 2008 Manual de instrucciones (in Spanish)

Conducción139
Seguridad ante todo
Instrucciones de Manejo
Consejos prácticos
Datos Técnicos
Cerradura de encendidoPosiciones de la llave de contactoEncendido desconectado, bloqueo de la dirección
En esta posición ⇒fig. 94 el encendido y el motor están desconectados
pudiéndose bloquear la dirección.
Para bloquear la dirección sin la llave en la cerradura de encendido, gire un
poco el volante hasta que encastre de forma audible. Por lo general, debería
bloquear la dirección siempre que aban done el vehículo. De esta forma difi-
cultará que se lo roben ⇒ .
Conectar el encendido o el sistema de precalentamiento
Gire la llave de contacto hasta esta posición y suéltela. Si no puede girar la
llave contacto, o sólo con mucha dificultad, de la posición a la posición , mueva el volante de un lado a otro; de este modo se desbloquea el
volante. Puesta en marcha
En esta posición se pone en marcha
el motor. Al mismo tiempo se desco-
nectan temporalmente los principales consumidores eléctricos.
Cada vez que arranque de nuevo el vehículo, tiene que girar la llave de
contacto a la posición . El bloqueo de repetición de arranque de la cerra-
dura de encendido impide que se pueda dañar el motor de arranque con el
motor en marcha.
¡ATENCIÓN!
•
¡No extraiga la llave de encendido de la cerradura hasta que el vehículo
se haya detenido! De lo contrario, la dirección se puede bloquear de inme-
diato y existe peligro de accidente.
•
Extraiga siempre la llave de contacto cuando abandone el vehículo,
aunque sólo sea por un corto espacio de tiempo. Esto es de especial impor-
tancia si permanecen niños o personas desvalidas en el vehículo, pues
podrían poner en marcha el motor o accionar equipamientos eléctricos
como los elevalunas, con el consiguiente peligro de accidente.
•
El uso no autorizado de la llave puede provocar que se arranque el
motor o se accione algún equipamiento eléctrico (como los elevalunas) lo
que podría ocasionar que alguien resultase gravemente herido.¡Cuidado!
Únicamente estando el motor parado po drá accionar el motor de arranque
(posición de la llave de encendido ).

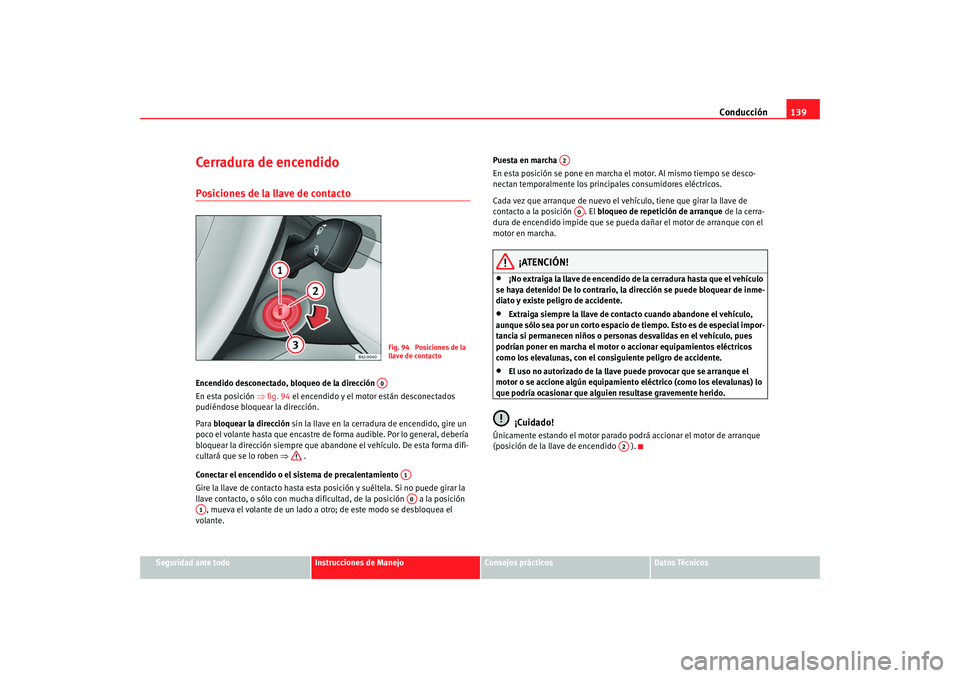

Fig. 94 Posiciones de la
llave de contactoA0
A1A0
A1
A2A0
A2
Ibiza 250_ES Seite 139 Donnerstag, 17. Juli 2008 5:42 17

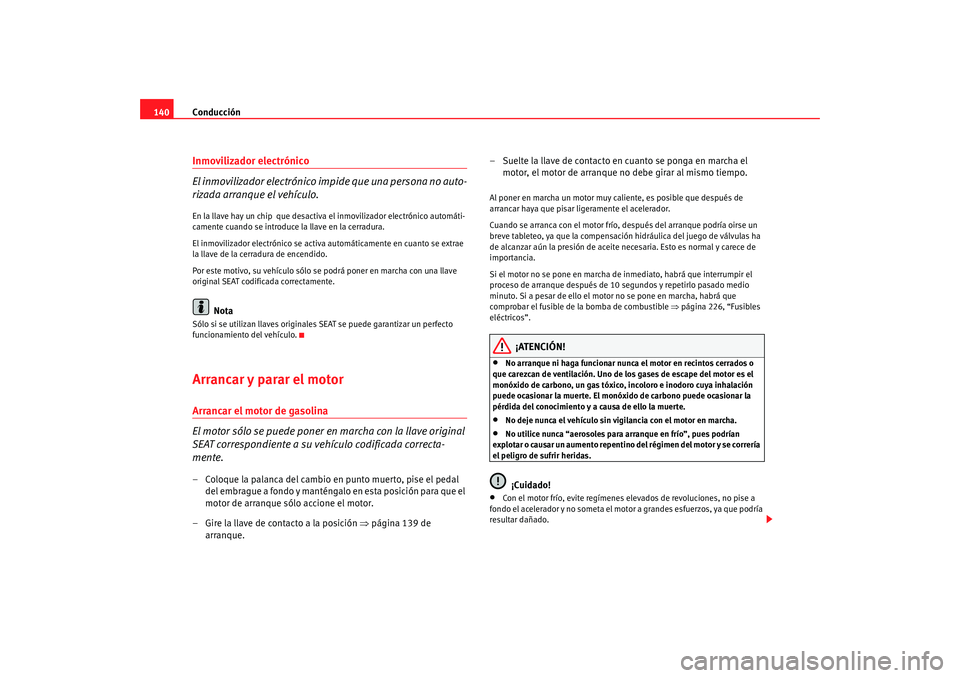

Conducción
140Inmovilizador electrónico
El inmovilizador electrónico impide que una persona no auto-
rizada arranque el vehículo.En la llave hay un chip que desactiva el inmovilizador electrónico automáti-
camente cuando se introduce la llave en la cerradura.
El inmovilizador electrónico se activa automáticamente en cuanto se extrae
la llave de la cerradura de encendido.
Por este motivo, su vehículo sólo se podrá poner en marcha con una llave
original SEAT codificada correctamente.
Nota
Sólo si se utilizan llaves originales SEAT se puede garantizar un perfecto
funcionamiento del vehículo.Arrancar y parar el motorArrancar el motor de gasolina
El motor sólo se puede poner en marcha con la llave original
SEAT correspondiente a su vehículo codificada correcta-
mente.– Coloque la palanca del cambio en punto muerto, pise el pedal
del embrague a fondo y manténgalo en esta posición para que el
motor de arranque sólo accione el motor.
– Gire la llave de contacto a la posición ⇒ página 139 de
arranque. – Suelte la llave de contacto en cuanto se ponga en marcha el
motor, el motor de arranque no debe girar al mismo tiempo.
Al poner en marcha un motor muy caliente, es posible que después de
arrancar haya que pisar ligeramente el acelerador.
Cuando se arranca con el motor frío, después del arranque podría oirse un
breve tableteo, ya que la compensación hidráulica del juego de válvulas ha
de alcanzar aún la presión de aceite necesaria. Esto es normal y carece de
importancia.
Si el motor no se pone en marcha de inmediato, habrá que interrumpir el
proceso de arranque después de 10 segundos y repetirlo pasado medio
minuto. Si a pesar de ello el motor no se pone en marcha, habrá que
comprobar el fusible de la bomba de combustible ⇒ página 226, “Fusibles
eléctricos”.
¡ATENCIÓN!
•
No arranque ni haga funcionar nunca el motor en recintos cerrados o
que carezcan de ventilación. Uno de los gases de escape del motor es el
monóxido de carbono, un gas tóxico, incoloro e inodoro cuya inhalación
puede ocasionar la muerte. El monóxi do de carbono puede ocasionar la
pérdida del conocimiento y a causa de ello la muerte.
•
No deje nunca el vehículo sin vigilancia con el motor en marcha.
•
No utilice nunca “aerosoles para arranque en frío”, pues podrían
explotar o causar un aumento repentino del régimen del motor y se correría
el peligro de sufrir heridas.¡Cuidado!
•
Con el motor frío, evite regímenes elevados de revoluciones, no pise a
fondo el acelerador y no someta el motor a grandes esfuerzos, ya que podría
resultar dañado.
Ibiza 250_ES Seite 140 Donnerstag, 17. Juli 2008 5:42 17

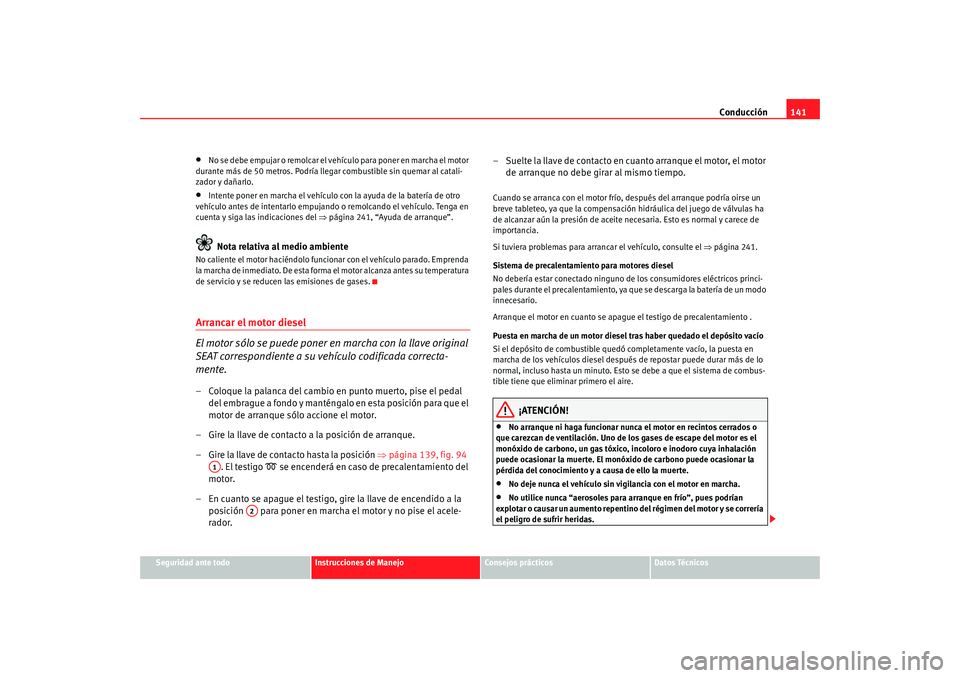

Conducción141
Seguridad ante todo
Instrucciones de Manejo
Consejos prácticos
Datos Técnicos
•
No se debe empujar o remolcar el vehículo para poner en marcha el motor
durante más de 50 metros. Podría llegar combustible sin quemar al catali-
zador y dañarlo.
•
Intente poner en marcha el vehículo co n la ayuda de la batería de otro
vehículo antes de intentarlo empujand o o remolcando el vehículo. Tenga en
cuenta y siga las indicaciones del ⇒página 241, “Ayuda de arranque”.Nota relativa al medio ambiente
No caliente el motor haciéndolo func ionar con el vehículo parado. Emprenda
la marcha de inmediato. De esta forma el motor alcanza antes su temperatura
de servicio y se reducen las emisiones de gases.Arrancar el motor diesel
El motor sólo se puede poner en marcha con la llave original
SEAT correspondiente a su vehículo codificada correcta-
mente.– Coloque la palanca del cambio en punto muerto, pise el pedal
del embrague a fondo y manténgalo en esta posición para que el
motor de arranque sólo accione el motor.
– Gire la llave de contacto a la posición de arranque.
– Gire la llave de contacto hasta la posición ⇒página 139, fig. 94
. El testigo

se encenderá en caso de precalentamiento del
motor.
– En cuanto se apague el testigo, gire la llave de encendido a la posición para poner en marcha el motor y no pise el acele-
rador. – Suelte la llave de contacto en cuanto arranque el motor, el motor
de arranque no debe girar al mismo tiempo.
Cuando se arranca con el motor frío, después del arranque podría oirse un
breve tableteo, ya que la compensación hidráulica del juego de válvulas ha
de alcanzar aún la presión de aceite necesaria. Esto es normal y carece de
importancia.
Si tuviera problemas para arrancar el vehículo, consulte el ⇒página 241.
Sistema de precalentamiento para motores diesel
No debería estar conectado ninguno de los consumidores eléctricos princi-
pales durante el precalentamiento, ya qu e se descarga la batería de un modo
innecesario.
Arranque el motor en cuanto se apague el testigo de precalentamiento .
Puesta en marcha de un motor diesel tras haber quedado el depósito vacío
Si el depósito de combustible quedó completamente vacío, la puesta en
marcha de los vehículos diesel después de repostar puede durar más de lo
normal, incluso hasta un minuto. Esto se debe a que el sistema de combus-
tible tiene que eliminar primero el aire.
¡ATENCIÓN!
•
No arranque ni haga funcionar nunca el motor en recintos cerrados o
que carezcan de ventilación. Uno de los gases de escape del motor es el
monóxido de carbono, un gas tóxico, incoloro e inodoro cuya inhalación
puede ocasionar la muerte. El monóxido de carbono puede ocasionar la
pérdida del conocimiento y a causa de ello la muerte.
•
No deje nunca el vehículo sin vigilancia con el motor en marcha.
•
No utilice nunca “aerosoles para arranque en frío”, pues podrían
explotar o causar un aumento repentino del régimen del motor y se correría
el peligro de sufrir heridas.
A1
A2
Ibiza 250_ES Seite 141 Donnerstag, 17. Juli 2008 5:42 17

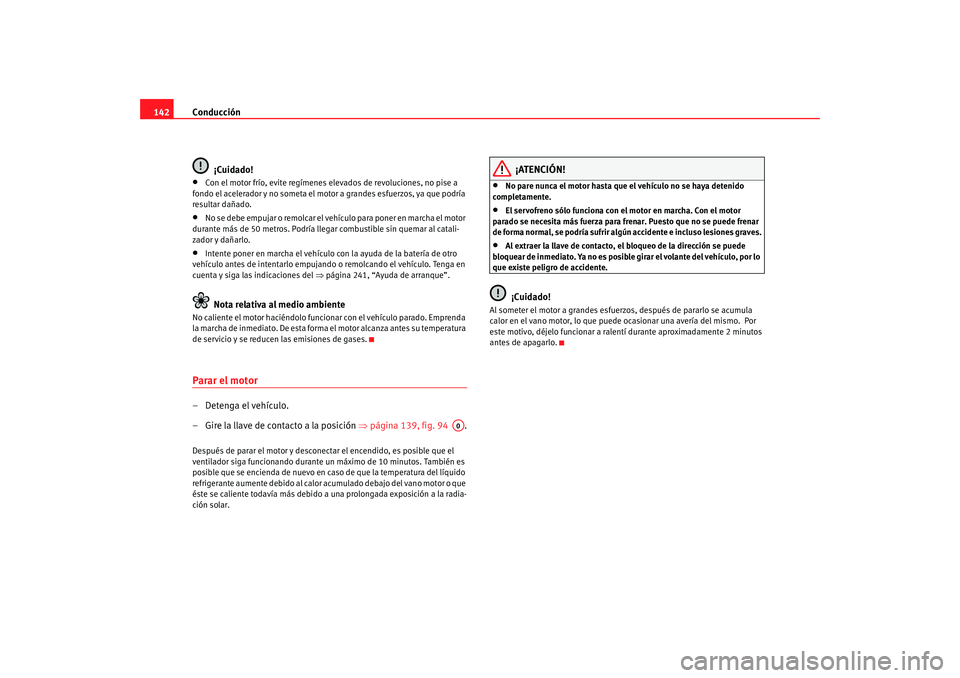

Conducción
142
¡Cuidado!•
Con el motor frío, evite regímenes elevados de revoluciones, no pise a
fondo el acelerador y no someta el motor a grandes esfuerzos, ya que podría
resultar dañado.
•
No se debe empujar o remolcar el vehículo para poner en marcha el motor
durante más de 50 metros. Podría llega r combustible sin quemar al catali-
zador y dañarlo.
•
Intente poner en marcha el vehículo con la ayuda de la batería de otro
vehículo antes de intentarlo empujando o remolcando el vehículo. Tenga en
cuenta y siga las indicaciones del ⇒página 241, “Ayuda de arranque”.Nota relativa al medio ambiente
No caliente el motor haciéndolo funcionar con el vehículo parado. Emprenda
la marcha de inmediato. De esta forma el motor alcanza antes su temperatura
de servicio y se reducen las emisiones de gases.Parar el motor– Detenga el vehículo.
– Gire la llave de contacto a la posición ⇒ página 139, fig. 94 .Después de parar el motor y desconectar el encendido, es posible que el
ventilador siga funcionando durante un máximo de 10 minutos. También es
posible que se encienda de nuevo en caso de que la temperatura del líquido
refrigerante aumente debido al calor acumulado debajo del vano motor o que
éste se caliente todavía más debido a una prolongada exposición a la radia-
ción solar.
¡ATENCIÓN!
•
No pare nunca el motor hasta que el vehículo no se haya detenido
completamente.
•
El servofreno sólo funciona con el motor en marcha. Con el motor
parado se necesita más fuerza para frenar. Puesto que no se puede frenar
de forma normal, se podría sufrir algún accidente e incluso lesiones graves.
•
Al extraer la llave de contacto, el bloqueo de la dirección se puede
bloquear de inmediato. Ya no es posibl e girar el volante del vehículo, por lo
que existe peligro de accidente.¡Cuidado!
Al someter el motor a grandes esfuerzos, después de pararlo se acumula
calor en el vano motor, lo que puede ocasionar una avería del mismo. Por
este motivo, déjelo funcionar a ralent í durante aproximadamente 2 minutos
antes de apagarlo.
A0
Ibiza 250_ES Seite 142 Donnerstag, 17. Juli 2008 5:42 17

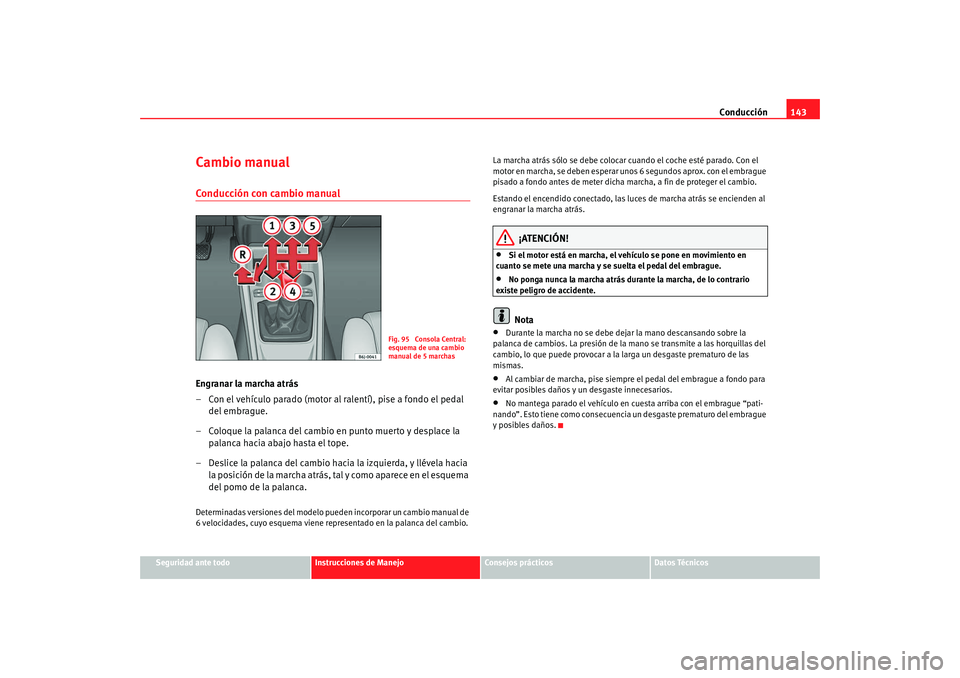

Conducción143
Seguridad ante todo
Instrucciones de Manejo
Consejos prácticos
Datos Técnicos
Cambio manualConducción con cambio manualEngranar la marcha atrás
– Con el vehículo parado (motor al ralentí), pise a fondo el pedal
del embrague.
– Coloque la palanca del cambio en punto muerto y desplace la palanca hacia abajo hasta el tope.
– Deslice la palanca del cambio hacia la izquierda, y llévela hacia la posición de la marcha atrás, tal y como aparece en el esquema
del pomo de la palanca.Determinadas versiones del modelo pued en incorporar un cambio manual de
6 velocidades, cuyo esquema viene representado en la palanca del cambio. La marcha atrás sólo se debe colocar cuando el coche esté parado. Con el
motor en marcha, se deben esperar unos
6 segundos aprox. con el embrague
pisado a fondo antes de meter dicha marcha, a fin de proteger el cambio.
Estando el encendido conectado, las luces de marcha atrás se encienden al
engranar la marcha atrás.
¡ATENCIÓN!
•
Si el motor está en marcha, el vehículo se pone en movimiento en
cuanto se mete una marcha y se suelta el pedal del embrague.
•
No ponga nunca la marcha atrás durante la marcha, de lo contrario
existe peligro de accidente.Nota
•
Durante la marcha no se debe dejar la mano descansando sobre la
palanca de cambios. La presión de la mano se transmite a las horquillas del
cambio, lo que puede provocar a la larga un desgaste prematuro de las
mismas.
•
Al cambiar de marcha, pise siempre el pedal del embrague a fondo para
evitar posibles daños y un desgaste innecesarios.
•
No mantega parado el vehículo en cuesta arriba con el embrague “pati-
nando”. Esto tiene como consecuencia un desgaste prematuro del embrague
y posibles daños.
F ig. 95 Consola Central:
esquema de una cambio
manual de 5 marchas
Ibiza 250_ES Seite 143 Donnerstag, 17. Juli 2008 5:42 17

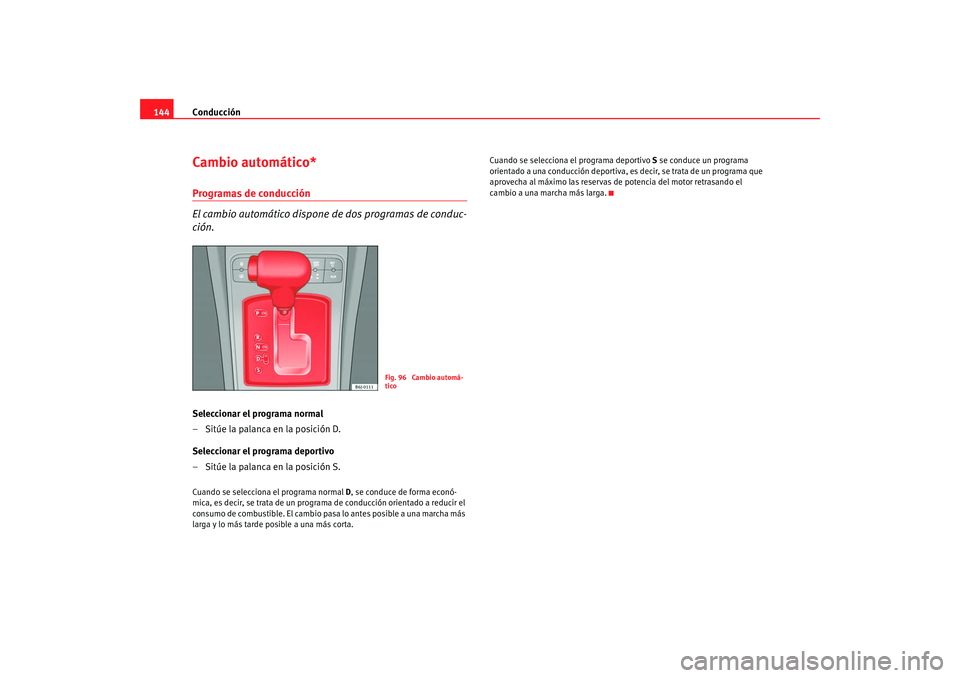

Conducción
144Cambio automático*Programas de conducción
El cambio automático dispone de dos programas de conduc-
ción.Seleccionar el programa normal
– Sitúe la palanca en la posición D.
Seleccionar el programa deportivo
– Sitúe la palanca en la posición S.Cuando se selecciona el programa normal D, se conduce de forma econó-
mica, es decir, se trata de un programa de conducción orientado a reducir el
consumo de combustible. El cambio pasa lo antes posible a una marcha más
larga y lo más tarde posible a una más corta. Cuando se selecciona el programa deportivo
S se conduce un programa
orientado a una conducción deportiva, es decir, se trata de un programa que
aprovecha al máximo las reservas de potencia del motor retrasando el
cambio a una marcha más larga.
Fig. 96 Cambio automá-
tico
Ibiza 250_ES Seite 144 Donnerstag, 17. Juli 2008 5:42 17

Conducción145
Seguridad ante todo
Instrucciones de Manejo
Consejos prácticos
Datos Técnicos

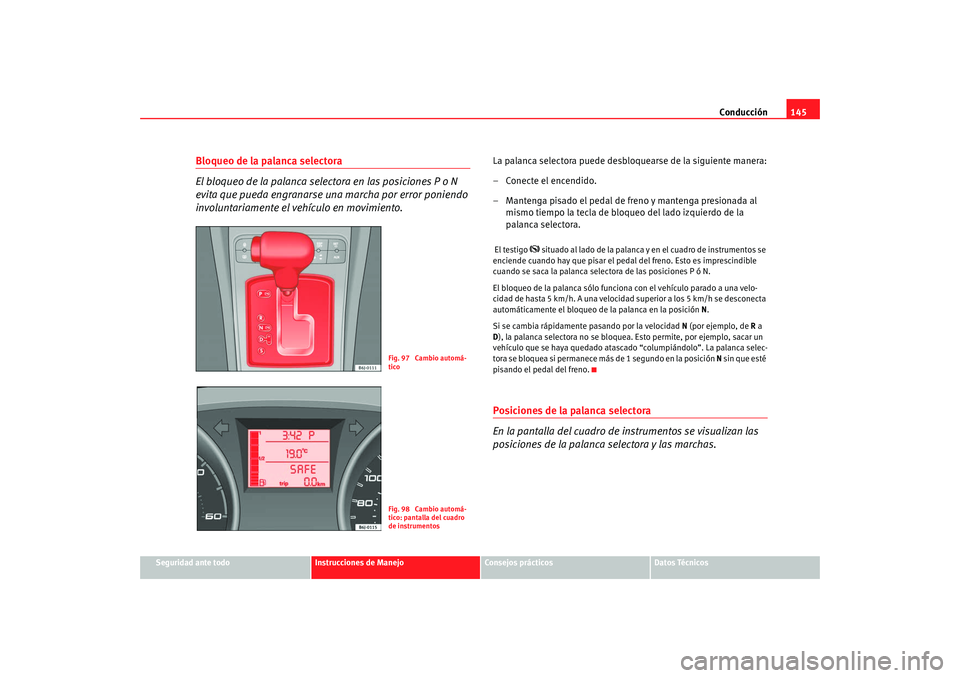

Bloqueo de la palanca selectora
El bloqueo de la palanca selectora en las posiciones P o N
evita que pueda engranarse una marcha por error poniendo
involuntariamente el vehículo en movimiento.
La palanca selectora puede desbloquearse de la siguiente manera:
– Conecte el encendido.
– Mantenga pisado el pedal de freno y mantenga presionada al
mismo tiempo la tecla de bloqueo del lado izquierdo de la
palanca selectora. El testigo
 situado al lado de la palanca y en el cuadro de instrumentos se
enciende cuando hay que pisar el pedal del freno. Esto es imprescindible
cuando se saca la palanca selectora de las posiciones P ó N.
El bloqueo de la palanca sólo funciona con el vehículo parado a una velo-
cidad de hasta 5 km/h. A una velocidad superior a los 5 km/h se desconecta
automáticamente el bloqueo de la palanca en la posición N.
Si se cambia rápidamente pasando por la velocidad N (por ejemplo, de R a
D ), la palanca selectora no se bloquea. Esto permite, por ejemplo, sacar un
vehículo que se haya quedado atasca do “columpiándolo”. La palanca selec-
tora se bloquea si permanece más de 1 segundo en la posición N sin que esté
pisando el pedal del freno.
Posiciones de la palanca selectora
En la pantalla del cuadro de instrumentos se visualizan las
posiciones de la palanc a selectora y las marchas.
Fig. 97 Cambio automá-
ticoFig. 98 Cambio automá-
tico: pantalla del cuadro
de instrumentos
Ibiza 250_ES Seite 145 Donnerstag, 17. Juli 2008 5:42 17

Conducción

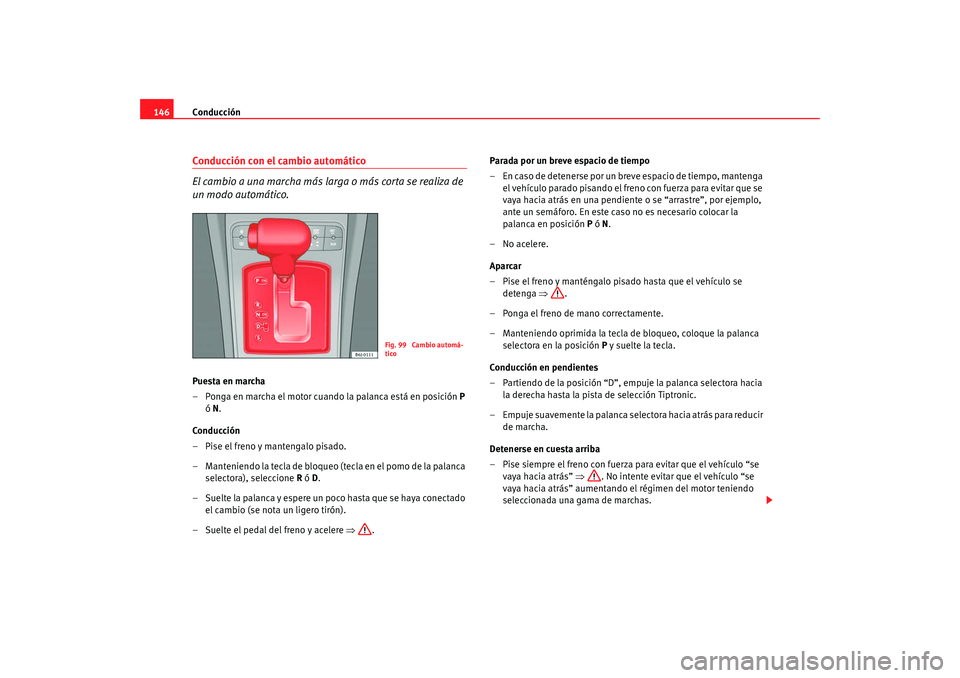

146Conducción con el cambio automático
El cambio a una marcha más larga o más corta se realiza de
un modo automático.Puesta en marcha
– Ponga en marcha el motor cuando la palanca está en posición P
ó N.
Conducción
– Pise el freno y mantengalo pisado.
– Man ten ie nd o la tecla de bloqu eo (tecla e n el pom o de la palanca selectora), seleccione R ó D.
– Suelte la palanca y espere un poco hasta que se haya conectado el cambio (se nota un ligero tirón).
– Suelte el pedal del freno y acelere ⇒. Parada por un breve espacio de tiempo
– En caso de detenerse por un breve espacio de tiempo, mantenga
el vehículo parado pisando el freno con fuerza para evitar que se
vaya hacia atrás en una pendiente o se “arrastre”, por ejemplo,
ante un semáforo. En este caso no es necesario colocar la
palanca en posición P ó N.
– No acelere.
Aparcar
– Pise el freno y manténgalo pisado hasta que el vehículo se detenga ⇒.
– Ponga el freno de mano correctamente.
– Manteniendo oprimida la tecla de bloqueo, coloque la palanca selectora en la posición P y suelte la tecla.
Conducción en pendientes
– Partiendo de la posición “D”, empuje la palanca selectora hacia la derecha hasta la pista de selección Tiptronic.
– Empuje suavemente la palanca selectora hacia atrás para reducir de marcha.
Detenerse en cuesta arriba
– Pise siempre el freno con fuerza para evitar que el vehículo “se vaya hacia atrás” ⇒. No intente evitar que el vehículo “se
vaya hacia atrás” aumentando el régimen del motor teniendo
seleccionada una gama de marchas.
Fig. 99 Cambio automá-
tico
Ibiza 250_ES Seite 146 Donnerstag, 17. Juli 2008 5:42 17

Conducción147
Seguridad ante todo
Instrucciones de Manejo
Consejos prácticos
Datos Técnicos

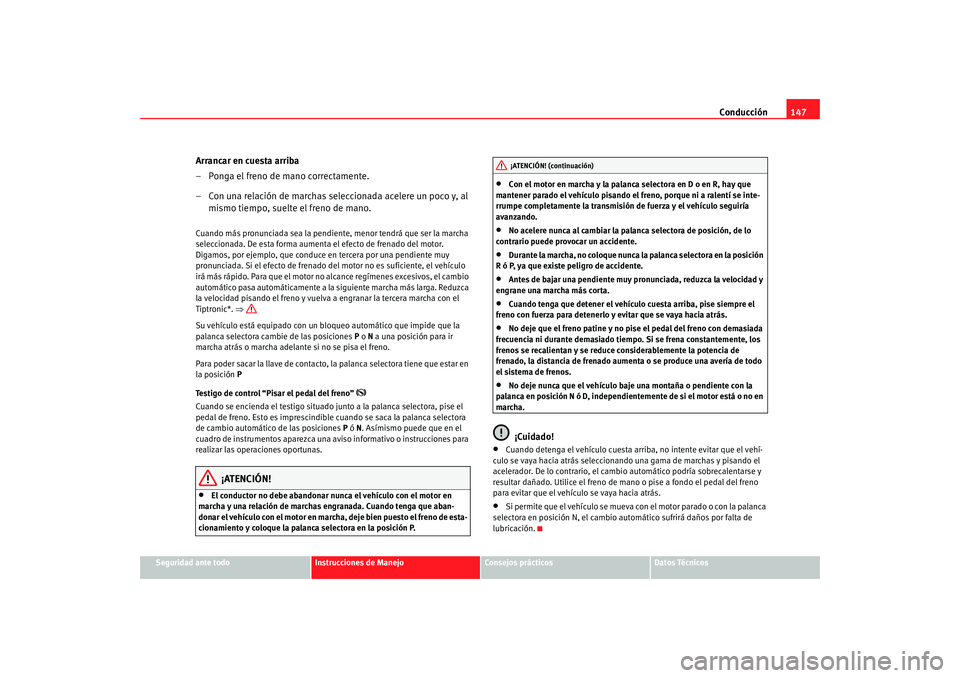

Arrancar en cuesta arriba
– Ponga el freno de mano correctamente.
– Con una relación de marchas seleccionada acelere un poco y, al
mismo tiempo, suelte el freno de mano.Cuando más pronunciada sea la pendien te, menor tendrá que ser la marcha
seleccionada. De esta forma aumenta el efecto de frenado del motor.
Digamos, por ejemplo, que conduce en tercera por una pendiente muy
pronunciada. Si el efecto de frenado de l motor no es suficiente, el vehículo
irá más rápido. Para que el motor no al cance regímenes excesivos, el cambio
automático pasa automáticamente a la siguiente marcha más larga. Reduzca
la velocidad pisando el freno y vuelva a engranar la tercera marcha con el
Tiptronic*. ⇒
Su vehículo está equipado con un bloqueo automático que impide que la
palanca selectora cambie de las posiciones P o N a una posición para ir
marcha atrás o marcha adelante si no se pisa el freno.
Para poder sacar la llave de contacto, la palanca selectora tiene que estar en
la posición P
Testigo de control “Pisar el pedal del freno”

Cuando se encienda el testigo situado junto a la palanca selectora, pise el
pedal de freno. Esto es imprescindible cuando se saca la palanca selectora
de cambio automático de las posiciones P ó N. Asímismo puede que en el
cuadro de instrumentos aparezca una aviso informativo o instrucciones para
realizar las operaciones oportunas.
¡ATENCIÓN!
•
El conductor no debe abandonar nu nca el vehículo con el motor en
marcha y una relación de marchas engranada. Cuando tenga que aban-
donar el vehículo con el motor en marc ha, deje bien puesto el freno de esta-
cionamiento y coloque la palanca selectora en la posición P.
•
Con el motor en marcha y la palanca selectora en D o en R, hay que
mantener parado el vehículo pisando el freno, porque ni a ralentí se inte-
rrumpe completamente la transmisión de fuerza y el vehículo seguiría
avanzando.
•
No acelere nunca al cambiar la palanca selectora de posición, de lo
contrario puede provocar un accidente.
•
Durante la marcha, no coloque nunca la palanca selectora en la posición
R ó P, ya que existe peligro de accidente.
•
Antes de bajar una pendiente muy pr onunciada, reduzca la velocidad y
engrane una marcha más corta.
•
Cuando tenga que detener el vehículo cuesta arriba, pise siempre el
freno con fuerza para detenerlo y evitar que se vaya hacia atrás.
•
No deje que el freno patine y no pise el pedal del freno con demasiada
frecuencia ni durante demasiado tiempo. Si se frena constantemente, los
frenos se recalientan y se reduce considerablemente la potencia de
frenado, la distancia de frenado aumenta o se produce una avería de todo
el sistema de frenos.
•
No deje nunca que el vehículo baje una montaña o pendiente con la
palanca en posición N ó D, independientemente de si el motor está o no en
marcha.¡Cuidado!
•
Cuando detenga el vehículo cuesta arriba, no intente evitar que el vehí-
culo se vaya hacia atrás seleccionando una gama de marchas y pisando el
acelerador. De lo contrario, el camb io automático podría sobrecalentarse y
resultar dañado. Utilice el freno de ma no o pise a fondo el pedal del freno
para evitar que el vehículo se vaya hacia atrás.
•
Si permite que el vehículo se mueva con el motor parado o con la palanca
selectora en posición N, el cambio automático sufrirá daños por falta de
lubricación.¡ATENCIÓN! (continuación)
Ibiza 250_ES Seite 147 Donnerstag, 17. Juli 2008 5:42 17

Conducción

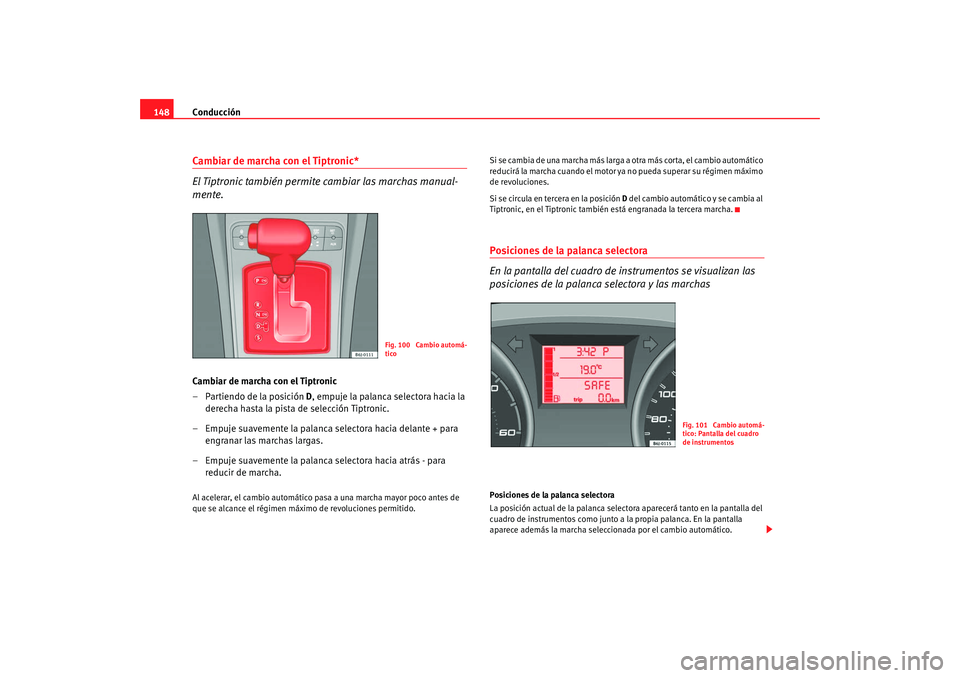

148Cambiar de marcha con el Tiptronic*
El Tiptronic también permite cambiar las marchas manual-
mente.Cambiar de marcha con el Tiptronic
– Partiendo de la posición D , empuje la palanca selectora hacia la
derecha hasta la pista de selección Tiptronic.
– Empuje suavemente la palanca selectora hacia delante + para engranar las marchas largas.
– Empuje suavemente la palanca selectora hacia atrás - para reducir de marcha.Al acelerar, el cambio automático pasa a una marcha mayor poco antes de
que se alcance el régimen máximo de revoluciones permitido. Si se cambia de una marcha más larga a otra más corta, el cambio automático
reducirá la marcha cuando el motor ya no pueda superar su régimen máximo
de revoluciones.
Si se circula en tercera en la posición
D del cambio automático y se cambia al
Tiptronic, en el Tiptro nic también está engranada la tercera marcha.
Posiciones de la palanca selectora
En la pantalla del cuadro de instrumentos se visualizan las
posiciones de la palanc a selectora y las marchasPosiciones de la palanca selectora
La posición actual de la palanca selectora aparecerá tanto en la pantalla del
cuadro de instrumentos como junto a la propia palanca. En la pantalla
aparece además la marcha seleccion ada por el cambio automático.
Fig. 100 Cambio automá-
tico
Fig. 101 Cambio automá-
tico: Pantalla del cuadro
de instrumentos
Ibiza 250_ES Seite 148 Donnerstag, 17. Juli 2008 5:42 17
