Seat Ibiza SC 2008 Betriebsanleitung (in German)

Airbag-System39
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Technische Daten

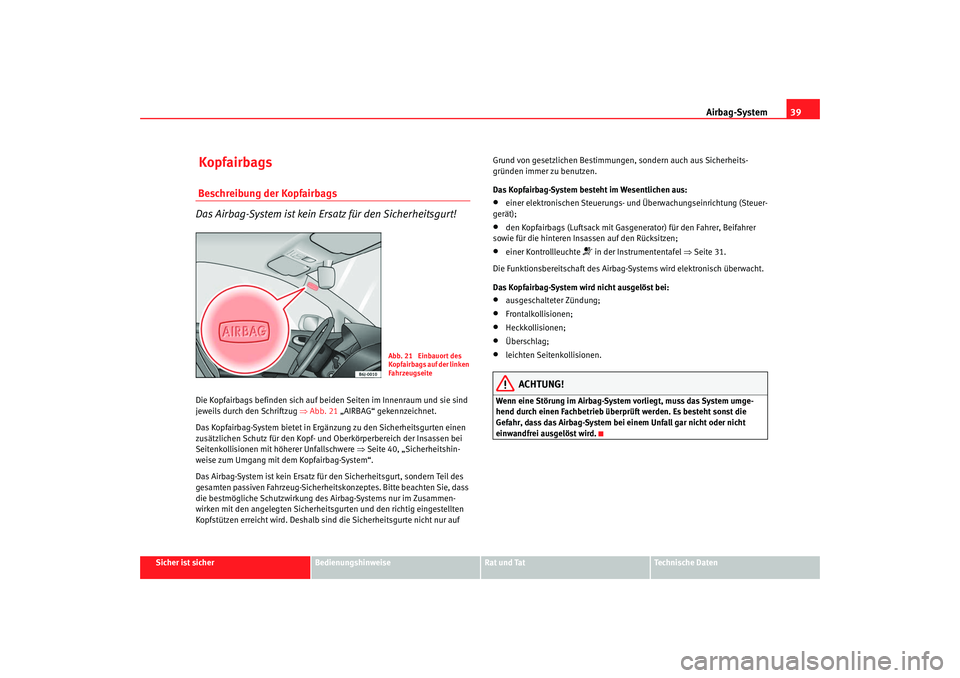

Kopfairbags Beschreibung der Kopfairbags
Das Airbag-System ist kein Ersatz für den Sicherheitsgurt!Die Kopfairbags befinden sich auf beiden Seiten im Innenraum und sie sind
jeweils durch den Schriftzug ⇒Abb. 21 „AIRBAG“ gekennzeichnet.
Das Kopfairbag-System bietet in Ergä nzung zu den Sicherheitsgurten einen
zusätzlichen Schutz für den Kopf- und Oberkörperbereich der Insassen bei
Seitenkollisionen mit höherer Unfallschwere ⇒Seite 40, „Sicherheitshin-
weise zum Umgang mit dem Kopfairbag-System“.
Das Airbag-System ist kein Ersatz für den Sicherheitsgurt, sondern Teil des
gesamten passiven Fahrzeug-Sicherheitskonzeptes. Bitte beachten Sie, dass
die bestmögliche Schutzwirkung des Airbag-Systems nur im Zusammen-
wirken mit den angelegten Sicherheitsgurten und den richtig eingestellten
Kopfstützen erreicht wird. Deshalb sind die Sicherheitsgurte nicht nur auf Grund von gesetzlichen Bestimmungen, sondern auch aus Sicherheits-
gründen immer zu benutzen.
Das Kopfairbag-System besteht im Wesentlichen aus:
•
einer elektronischen Steuerungs- und Überwachungseinrichtung (Steuer-
gerät);
•
den Kopfairbags (Luftsack mit Gasgenerator) für den Fahrer, Beifahrer
sowie für die hinteren Insassen auf den Rücksitzen;
•
einer Kontrollleuchte
 in der Instrumententafel ⇒Seite 31.
Die Funktionsbereitschaft des Airbag-Systems wird elektronisch überwacht.
Das Kopfairbag-System wird nicht ausgelöst bei:
•
ausgeschalteter Zündung;
•
Frontalkollisionen;
•
Heckkollisionen;
•
Überschlag;
•
leichten Seitenkollisionen.
ACHTUNG!
Wenn eine Störung im Airbag-System vorliegt, muss das System umge-
hend durch einen Fachbetrieb überprüft werden. Es besteht sonst die
Gefahr, dass das Airbag-System bei einem Unfall gar nicht oder nicht
einwandfrei ausgelöst wird.
Abb. 21 Einbauort des
Kopfairbags auf der linken
Fahrzeugseite
Ibiza SC_DE.book Seite 39 Dienstag, 8. Juli 2008 7:02 19

Airbag-System

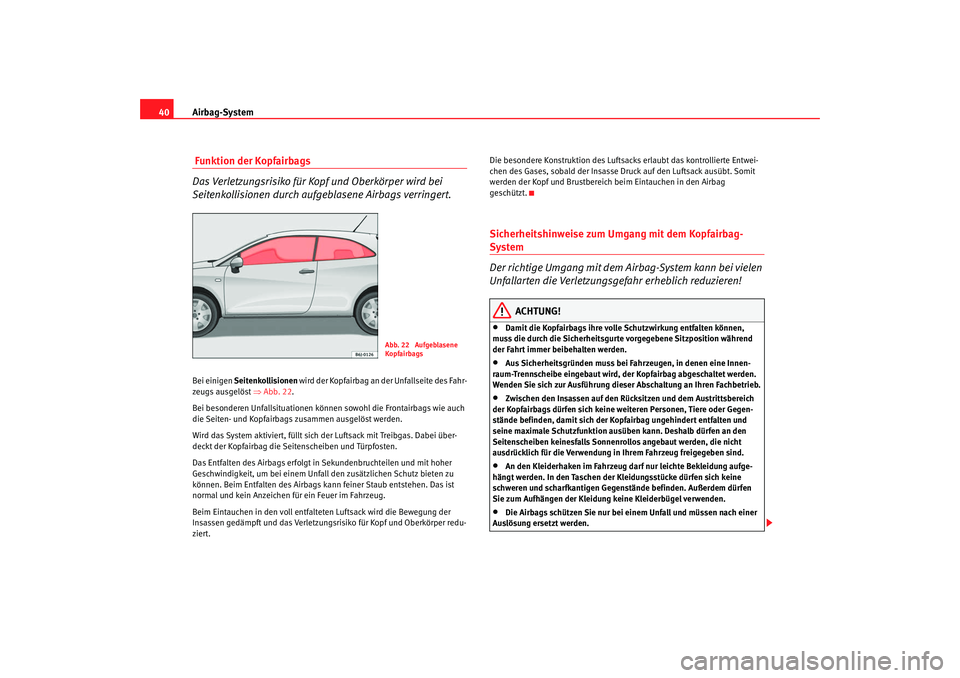

40 Funktion der Kopfairbags
Das Verletzungsrisiko für Kopf und Oberkörper wird bei
Seitenkollisionen durch aufgeblasene Airbags verringert.Bei einigen Seitenkollisionen wird der Kopfairbag an der Unfallseite des Fahr-
zeugs ausgelöst ⇒Abb. 22.
Bei besonderen Unfallsituationen können sowohl die Frontairbags wie auch
die Seiten- und Kopfairbags zusammen ausgelöst werden.
Wird das System aktiviert, füllt sich der Luftsack mit Treibgas. Dabei über-
deckt der Kopfairbag die Seitenscheiben und Türpfosten.
Das Entfalten des Airbags erfolgt in Sekundenbruchteilen und mit hoher
Geschwindigkeit, um bei einem Unfall den zusätzlichen Schutz bieten zu
können. Beim Entfalten des Airbags kann feiner Staub entstehen. Das ist
normal und kein Anzeichen für ein Feuer im Fahrzeug.
Beim Eintauchen in den voll entfalteten Luftsack wird die Bewegung der
Insassen gedämpft und das Verletzungsrisiko für Kopf und Oberkörper redu-
ziert. Die besondere Konstruktion des Luftsacks erlaubt das kontrollierte Entwei-
chen des Gases, sobald der Insasse Druck auf den Luftsack ausübt. Somit
werden der Kopf und Brustbereich beim Eintauchen in den Airbag
geschützt.
Sicherheitshinweise zum Umgang mit dem Kopfairbag-System
Der richtige Umgang mit dem Airbag-System kann bei vielen
Unfallarten die Verletzungsg
efahr erheblich reduzieren!
ACHTUNG!
•
Damit die Kopfairbags ihre volle Schutzwirkung entfalten können,
muss die durch die Sicherheitsgurte vorgegebene Sitzposition während
der Fahrt immer beibehalten werden.
•
Aus Sicherheitsgründen muss bei Fahrzeugen, in denen eine Innen-
raum-Trennscheibe eingebaut wird, der Kopfairbag abgeschaltet werden.
Wenden Sie sich zur Ausführung dieser Abschaltung an Ihren Fachbetrieb.
•
Zwischen den Insassen auf den Rücksitzen und dem Austrittsbereich
der Kopfairbags dürfen sich keine weiteren Personen, Tiere oder Gegen-
stände befinden, damit sich der Kopfairbag ungehindert entfalten und
seine maximale Schutzfunktion ausüben kann. Deshalb dürfen an den
Seitenscheiben keinesfalls Sonnenrollos angebaut werden, die nicht
ausdrücklich für die Verwendung in Ihrem Fahrzeug freigegeben sind.
•
An den Kleiderhaken im Fahrzeug darf nur leichte Bekleidung aufge-
hängt werden. In den Taschen der Kleidungsstücke dürfen sich keine
schweren und scharfkantigen Gegenstände befinden. Außerdem dürfen
Sie zum Aufhängen der Kleidung keine Kleiderbügel verwenden.
•
Die Airbags schützen Sie nur bei einem Unfall und müssen nach einer
Auslösung ersetzt werden.
Abb. 22 Aufgeblasene
Kopfairbags
Ibiza SC_DE.book Seite 40 Dienstag, 8. Juli 2008 7:02 19

Airbag-System41
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Technische Daten
•

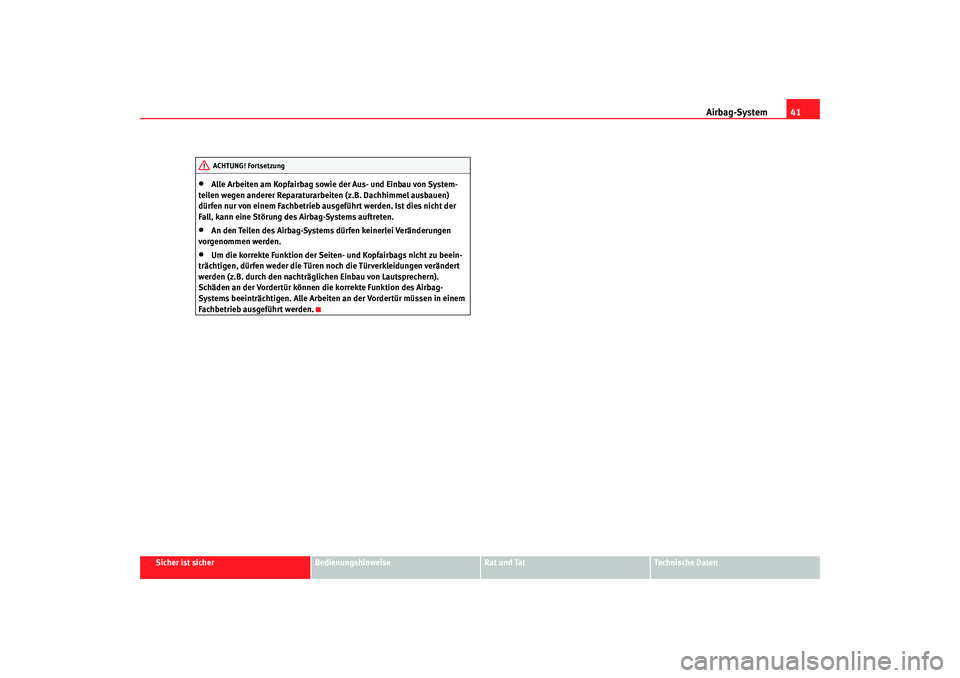

Alle Arbeiten am Kopfairbag sowie der Aus- und Einbau von System-
teilen wegen anderer Reparaturarbeiten (z.B. Dachhimmel ausbauen)
dürfen nur von einem Fachbetrieb ausgeführt werden. Ist dies nicht der
Fall, kann eine Störung des Airbag-Systems auftreten.
•
An den Teilen des Airbag-Systems dürfen keinerlei Veränderungen
vorgenommen werden.
•
Um die korrekte Funktion der Seiten- und Kopfairbags nicht zu beein-
trächtigen, dürfen weder die Türen noch die Türverkleidungen verändert
werden (z.B. durch den nachträglichen Einbau von Lautsprechern).
Schäden an der Vordertür können die korrekte Funktion des Airbag-
Systems beeinträchtigen. Alle Arbeiten an der Vordertür müssen in einem
Fachbetrieb ausgeführt werden.ACHTUNG! Fortsetzung
Ibiza SC_DE.book Seite 41 Dienstag, 8. Juli 2008 7:02 19

Airbag-System

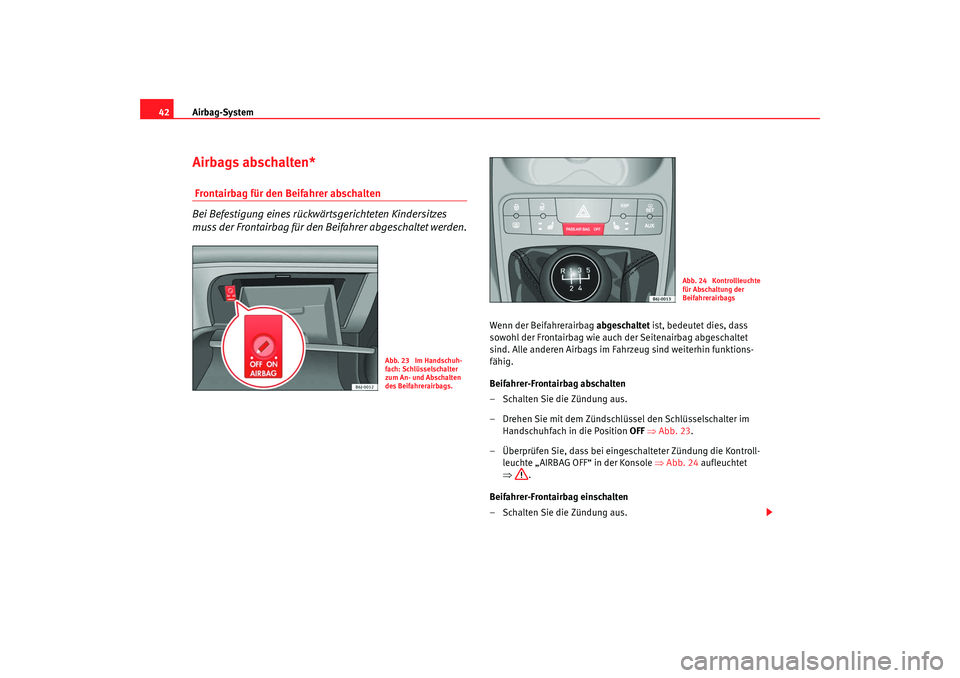

42Airbags abschalten* Frontairbag für den Beifahrer abschalten
Bei Befestigung eines rückwärtsgerichteten Kindersitzes
muss der Frontairbag für den Beifahrer abgeschaltet werden.
Wenn der Beifahrerairbag abgeschaltet ist, bedeutet dies, dass
sowohl der Frontairbag wie auch der Seitenairbag abgeschaltet
sind. Alle anderen Airbags im Fahrzeug sind weiterhin funktions-
fähig.
Beifahrer-Frontairbag abschalten
– Schalten Sie die Zündung aus.
– Drehen Sie mit dem Zündschlüssel den Schlüsselschalter im Handschuhfach in die Position OFF ⇒ Abb. 23.
– Überprüfen Sie, dass bei eingeschalteter Zündung die Kontroll- leuchte „AIRBAG OFF“ in der Konsole ⇒Abb. 24 aufleuchtet
⇒ .
Beifahrer-Frontairbag einschalten
– Schalten Sie die Zündung aus.
Abb. 23 Im Handschuh-
fach: Schlüsselschalter
zum An- und Abschalten
des Beifahrerairbags.
Abb. 24 Kontrollleuchte
für Abschaltung der
Beifahrerairbags
Ibiza SC_DE.book Seite 42 Dienstag, 8. Juli 2008 7:02 19

Airbag-System43
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Technische Daten

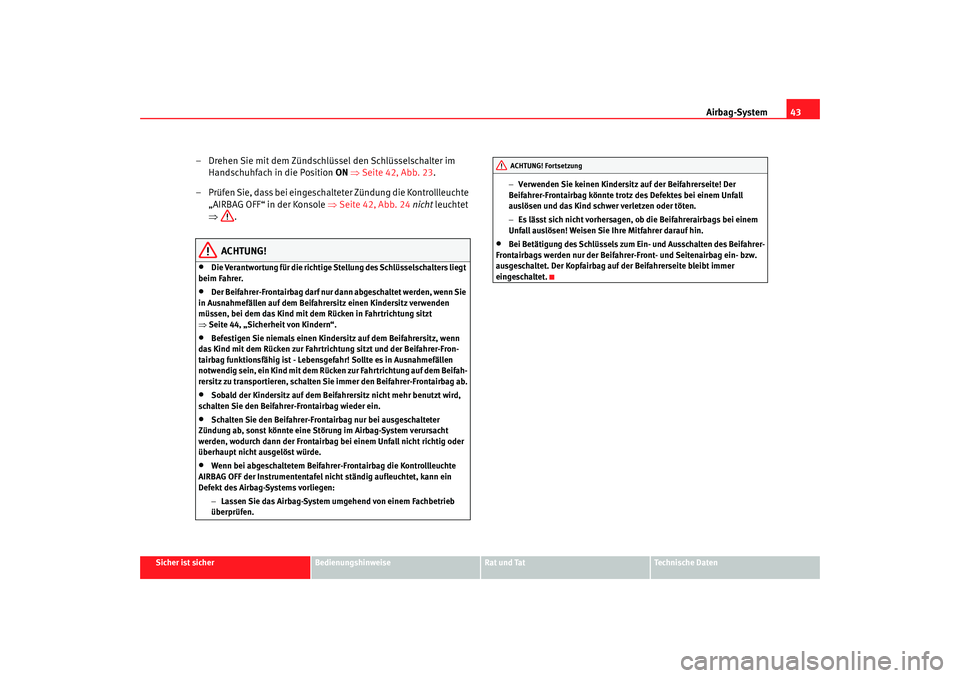

– Drehen Sie mit dem Zündschlüssel den Schlüsselschalter im
Handschuhfach in die Position ON ⇒Seite 42, Abb. 23 .
– Prüfen Sie, dass bei eingeschalteter Zündung die Kontrollleuchte „AIRBAG OFF“ in der Konsole ⇒Seite 42, Abb. 24 nicht leuchtet
⇒ .
ACHTUNG!
•
Die Verantwortung für die richtige Stellung des Schlüsselschalters liegt
beim Fahrer.
•
Der Beifahrer-Frontairbag darf nur dann abgeschaltet werden, wenn Sie
in Ausnahmefällen auf dem Beifahrersitz einen Kindersitz verwenden
müssen, bei dem das Kind mit dem Rücken in Fahrtrichtung sitzt
⇒ Seite 44, „Sicherheit von Kindern“.
•
Befestigen Sie niemals einen Kind ersitz auf dem Beifahrersitz, wenn
das Kind mit dem Rücken zur Fahrtrichtung sitzt und der Beifahrer-Fron-
tairbag funktionsfähig ist - Lebensgefahr! Sollte es in Ausnahmefällen
notwendig sein, ein Kind mit dem Rücken zur Fahrtrichtung auf dem Beifah-
rersitz zu transportieren, schalten Sie immer den Beifahrer-Frontairbag ab.
•
Sobald der Kindersitz auf dem Beifah rersitz nicht mehr benutzt wird,
schalten Sie den Beifahrer-Frontairbag wieder ein.
•
Schalten Sie den Beifahrer-Frontairbag nur bei ausgeschalteter
Zündung ab, sonst könnte eine Störung im Airbag-System verursacht
werden, wodurch dann der Frontairbag bei einem Unfall nicht richtig oder
überhaupt nicht ausgelöst würde.
•
Wenn bei abgeschaltetem Beifahrer-Frontairbag die Kontrollleuchte
AIRBAG OFF der Instrumententafel nicht ständig aufleuchtet, kann ein
Defekt des Airbag-Systems vorliegen:
−Lassen Sie das Airbag-System umgehend von einem Fachbetrieb
überprüfen. −
Verwenden Sie keinen Kindersitz auf der Beifahrerseite! Der
Beifahrer-Frontairbag könnte trotz des Defektes bei einem Unfall
auslösen und das Kind schwer verletzen oder töten.
− Es lässt sich nicht vorhersagen, ob die Beifahrerairbags bei einem
Unfall auslösen! Weisen Sie Ihre Mitfahrer darauf hin.
•
Bei Betätigung des Schlüssels zum Ein- und Ausschalten des Beifahrer-
Frontairbags werden nur der Beifahrer-Front- und Seitenairbag ein- bzw.
ausgeschaltet. Der Kopfairbag auf der Beifahrerseite bleibt immer
eingeschaltet.ACHTUNG! Fortsetzung
Ibiza SC_DE.book Seite 43 Dienstag, 8. Juli 2008 7:02 19

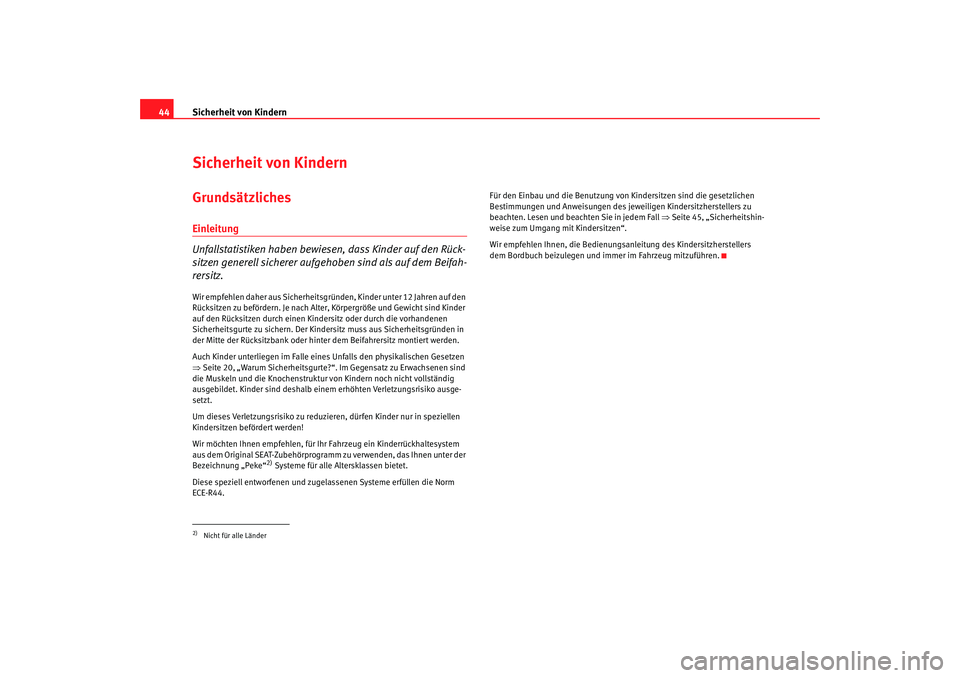

Sicherheit von Kindern
44Sicherheit von KindernGrundsätzlichesEinleitung
Unfallstatistiken haben bewiesen, dass Kinder auf den Rück-
sitzen generell sicherer aufgehoben sind als auf dem Beifah-
rersitz.Wir empfehlen daher aus Sicherheitsgründen, Kinder unter 12 Jahren auf den
Rücksitzen zu befördern. Je nach Alter, Körpergröße und Gewicht sind Kinder
auf den Rücksitzen durch einen Kind ersitz oder durch die vorhandenen
Sicherheitsgurte zu sichern. Der Kindersitz muss aus Sicherheitsgründen in
der Mitte der Rücksitzbank oder hinter dem Beifahrersitz montiert werden.
Auch Kinder unterliegen im Falle eines Unfalls den physikalischen Gesetzen
⇒ Seite 20, „Warum Sicherheitsgurte?“. Im Gegensatz zu Erwachsenen sind
die Muskeln und die Knochenstruktur von Kindern noch nicht vollständig
ausgebildet. Kinder sind deshalb ei nem erhöhten Verletzungsrisiko ausge-
setzt.
Um dieses Verletzungsrisiko zu reduzier en, dürfen Kinder nur in speziellen
Kindersitzen befördert werden!
Wir möchten Ihnen empfehlen, für Ihr Fahrzeug ein Kinderrückhaltesystem
aus dem Original SEAT-Zubehörprogramm zu verwenden, das Ihnen unter der
Bezeichnung „Peke“
2) Systeme für alle Altersklassen bietet.
Diese speziell entworfenen und zugelassenen Systeme erfüllen die Norm
ECE-R44. Für den Einbau und die Benutzung von
Kindersitzen sind die gesetzlichen
Bestimmungen und Anweisungen des jeweiligen Kindersitzherstellers zu
beachten. Lesen und beachten Sie in jedem Fall ⇒Seite 45, „Sicherheitshin-
weise zum Umgang mit Kindersitzen“.
Wir empfehlen Ihnen, die Bedienungs anleitung des Kindersitzherstellers
dem Bordbuch beizulegen und immer im Fahrzeug mitzuführen.
2)Nicht für alle Länder
Ibiza SC_DE.book Seite 44 Dienstag, 8. Juli 2008 7:02 19

Sicherheit von Kindern45
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Technische Daten

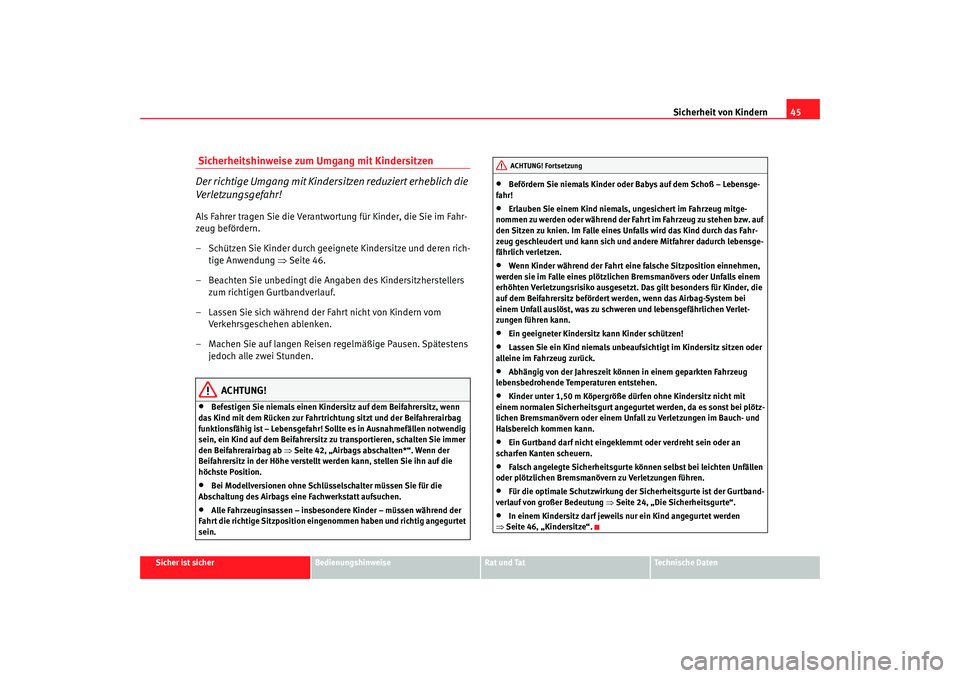

Sicherheitshinweise zum Umgang mit Kindersitzen
Der richtige Umgang mit Kindersitzen reduziert erheblich die
Verletzungsgefahr!Als Fahrer tragen Sie die Verantwortung für Kinder, die Sie im Fahr-
zeug befördern.
– Schützen Sie Kinder durch geeignete Kindersitze und deren rich-
tige Anwendung ⇒Seite 46.
– Beachten Sie unbedingt die Angaben des Kindersitzherstellers zum richtigen Gurtbandverlauf.
– Lassen Sie sich während der Fahrt nicht von Kindern vom Verkehrsgeschehen ablenken.
– Machen Sie auf langen Reisen regelmäßige Pausen. Spätestens jedoch alle zwei Stunden.
ACHTUNG!
•
Befestigen Sie niemals einen Kind ersitz auf dem Beifahrersitz, wenn
das Kind mit dem Rücken zur Fahrtrichtung sitzt und der Beifahrerairbag
funktionsfähig ist – Lebensgefahr! Sollte es in Ausnahmefällen notwendig
sein, ein Kind auf dem Beifahrersitz zu transportieren, schalten Sie immer
den Beifahrerairbag ab ⇒ Seite 42, „Airbags abschalten*“. Wenn der
Beifahrersitz in der Höhe verstellt werden kann, stellen Sie ihn auf die
höchste Position.
•
Bei Modellversionen ohne Schlüsselschalter müssen Sie für die
Abschaltung des Airbags eine Fachwerkstatt aufsuchen.
•
Alle Fahrzeuginsassen – insbesondere Kinder – müssen während der
Fahrt die richtige Sitzposition eingenommen haben und richtig angegurtet
sein.
•
Befördern Sie niemals Kinder oder Babys auf dem Schoß – Lebensge-
fahr!
•
Erlauben Sie einem Kind niemals, ungesichert im Fahrzeug mitge-
nommen zu werden oder während der Fahrt im Fahrzeug zu stehen bzw. auf
den Sitzen zu knien. Im Falle eines Unfalls wird das Kind durch das Fahr-
zeug geschleudert und kann sich und andere Mitfahrer dadurch lebensge-
fährlich verletzen.
•
Wenn Kinder während der Fahrt eine falsche Sitzposition einnehmen,
werden sie im Falle eines plötzlichen Bremsmanövers oder Unfalls einem
erhöhten Verletzungsrisiko ausgesetzt. Das gilt besonders für Kinder, die
auf dem Beifahrersitz befördert werden, wenn das Airbag-System bei
einem Unfall auslöst, was zu schweren und lebensgefährlichen Verlet-
zungen führen kann.
•
Ein geeigneter Kindersitz kann Kinder schützen!
•
Lassen Sie ein Kind niemals unbeaufsichtigt im Kindersitz sitzen oder
alleine im Fahrzeug zurück.
•
Abhängig von der Jahreszeit können in einem geparkten Fahrzeug
lebensbedrohende Temperaturen entstehen.
•
Kinder unter 1,50 m Köpergröße dürfen ohne Kindersitz nicht mit
einem normalen Sicherheitsgurt angegurtet werden, da es sonst bei plötz-
lichen Bremsmanövern oder einem Unfall zu Verletzungen im Bauch- und
Halsbereich kommen kann.
•
Ein Gurtband darf nicht eingeklemmt oder verdreht sein oder an
scharfen Kanten scheuern.
•
Falsch angelegte Sicherheitsgurte können selbst bei leichten Unfällen
oder plötzlichen Bremsmanövern zu Verletzungen führen.
•
Für die optimale Schutzwirkung der Sicherheitsgurte ist der Gurtband-
verlauf von großer Bedeutung ⇒Seite 24, „Die Sicherheitsgurte“.
•
In einem Kindersitz darf jeweils nur ein Kind angegurtet werden
⇒ Seite 46, „Kindersitze“.ACHTUNG! Fortsetzung
Ibiza SC_DE.book Seite 45 Dienstag, 8. Juli 2008 7:02 19

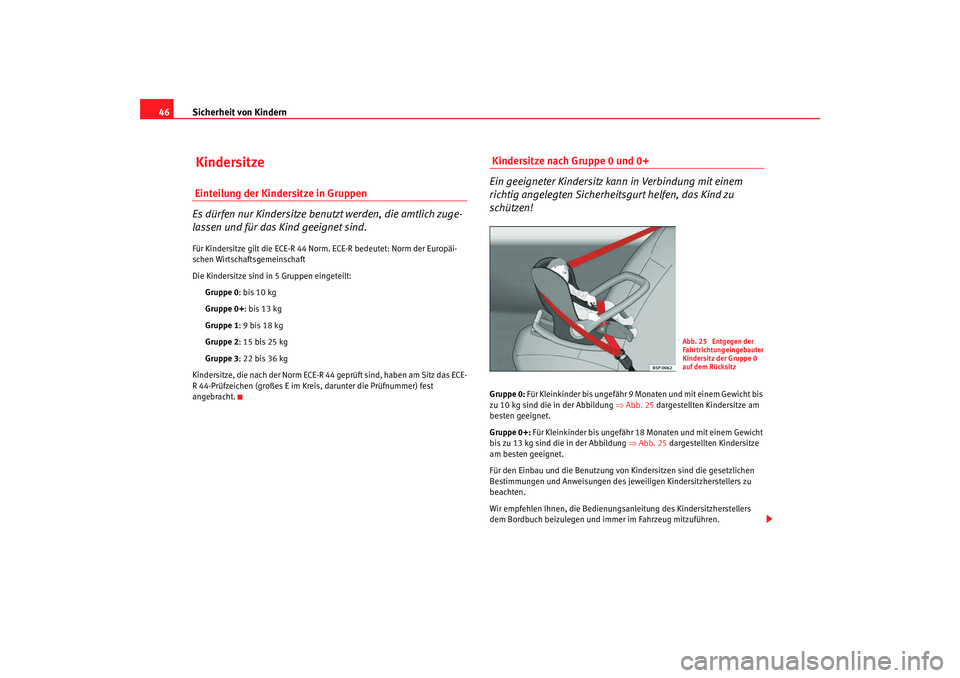

Sicherheit von Kindern
46 Kindersitze Einteilung der Kindersitze in Gruppen
Es dürfen nur Kindersitze benutzt werden, die amtlich zuge-
lassen und für das Kind geeignet sind.Für Kindersitze gilt die ECE-R 44 Norm. ECE-R bedeutet: Norm der Europäi-
schen Wirtschaftsgemeinschaft
Die Kindersitze sind in 5 Gruppen eingeteilt:
Gruppe 0 : bis 10 kg
Gruppe 0+ : bis 13 kg
Gruppe 1 : 9 bis 18 kg
Gruppe 2 : 15 bis 25 kg
Gruppe 3 : 22 bis 36 kg
Kindersitze, die nach der Norm ECE-R 44 geprüft sind, haben am Sitz das ECE-
R 44-Prüfzeichen (großes E im Kreis, darunter die Prüfnummer) fest
angebracht.
Kindersitze nach Gruppe 0 und 0+
Ein geeigneter Kindersitz ka nn in Verbindung mit einem
richtig angelegten Sicherheit sgurt helfen, das Kind zu
schützen!Gruppe 0: Für Kleinkinder bis ungefähr 9 Monaten und mit einem Gewicht bis
zu 10 kg sind die in der Abbildung ⇒Abb. 25 dargestellten Kindersitze am
besten geeignet.
Gruppe 0+: Für Kleinkinder bis ungefähr 18 Monaten und mit einem Gewicht
bis zu 13 kg sind die in der Abbildung ⇒Abb. 25 dargestellten Kindersitze
am besten geeignet.
Für den Einbau und die Benutzung von Kindersitzen sind die gesetzlichen
Bestimmungen und Anweisungen des jeweiligen Kindersitzherstellers zu
beachten.
Wir empfehlen Ihnen, die Bedienungs anleitung des Kindersitzherstellers
dem Bordbuch beizulegen und immer im Fahrzeug mitzuführen.
Abb. 25 Entgegen der
Fahrtrichtung eingebauter
Kindersitz der Gruppe 0
auf dem Rücksitz
Ibiza SC_DE.book Seite 46 Dienstag, 8. Juli 2008 7:02 19

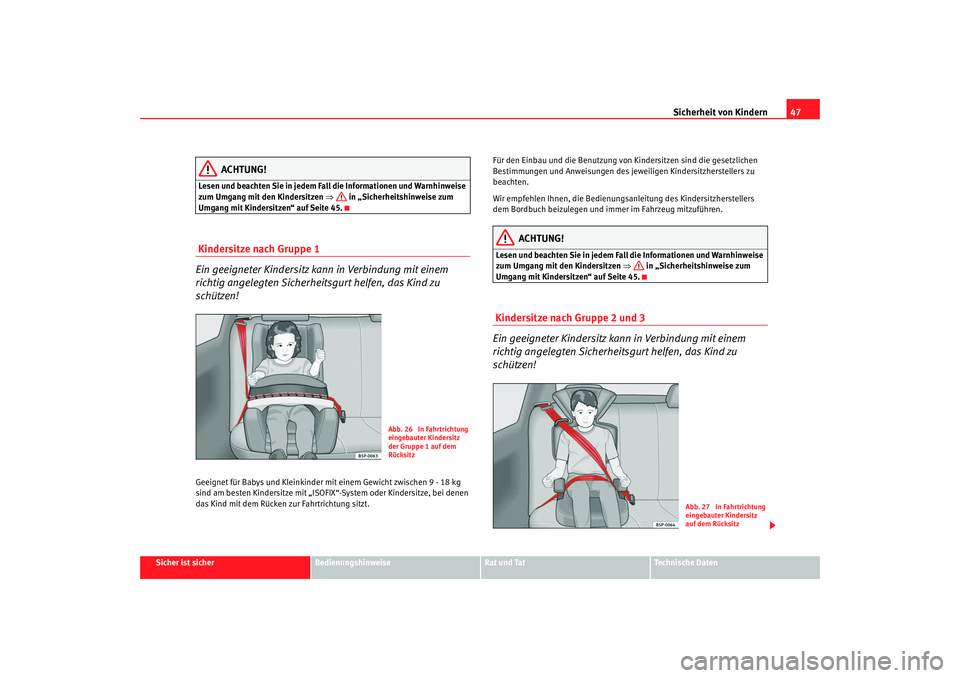

Sicherheit von Kindern47
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Technische Daten
ACHTUNG!
Lesen und beachten Sie in jedem Fall die Informationen und Warnhinweise
zum Umgang mit den Kindersitzen ⇒ in „Sicherheitshinweise zum
Umgang mit Kindersitzen“ auf Seite 45. Kindersitze nach Gruppe 1
Ein geeigneter Kindersitz kann in Verbindung mit einem
richtig angelegten Sicherheitsgurt helfen, das Kind zu
schützen!Geeignet für Babys und Kleinkinder mi t einem Gewicht zwischen 9 - 18 kg
sind am besten Kindersitze mit „ISOFI X“-System oder Kindersitze, bei denen
das Kind mit dem Rücken zur Fahrtrichtung sitzt. Für den Einbau und die Benutzung von Kindersitzen sind die gesetzlichen
Bestimmungen und Anweisungen des jeweiligen Kindersitzherstellers zu
beachten.
Wir empfehlen Ihnen, die Bedienungs
anleitung des Kindersitzherstellers
dem Bordbuch beizulegen und immer im Fahrzeug mitzuführen.
ACHTUNG!
Lesen und beachten Sie in jedem Fall die Informationen und Warnhinweise
zum Umgang mit den Kindersitzen ⇒ in „Sicherheitshinweise zum
Umgang mit Kindersitzen“ auf Seite 45. Kindersitze nach Gruppe 2 und 3
Ein geeigneter Kindersitz kann in Verbindung mit einem
richtig angelegten Sicherheitsgurt helfen, das Kind zu
schützen!
Abb. 26 In Fahrtrichtung
eingebauter Kindersitz
der Gruppe 1 auf dem
Rücksitz
Abb. 27 In Fahrtrichtung
eingebauter Kindersitz
auf dem Rücksitz
Ibiza SC_DE.book Seite 47 Dienstag, 8. Juli 2008 7:02 19

Sicherheit von Kindern

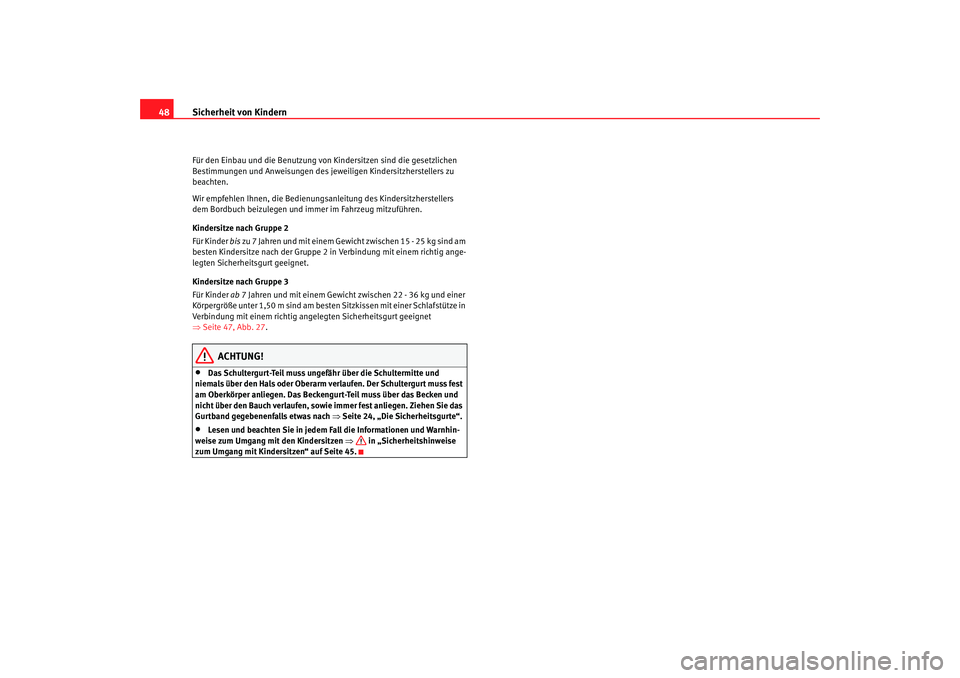

48Für den Einbau und die Benutzung von Ki ndersitzen sind die gesetzlichen
Bestimmungen und Anweisungen des jeweiligen Kindersitzherstellers zu
beachten.
Wir empfehlen Ihnen, die Bedienungsanleitung des Kindersitzherstellers
dem Bordbuch beizulegen und immer im Fahrzeug mitzuführen.
Kindersitze nach Gruppe 2
Für Kinder bis zu 7 Jahren und mit einem Gewicht zwischen 15 - 25 kg sind am
besten Kindersitze nach der Gruppe 2 in Verbindung mit einem richtig ange-
legten Sicherheitsgurt geeignet.
Kindersitze nach Gruppe 3
Für Kinder ab 7 Jahren und mit einem Gewicht zwischen 22 - 36 kg und einer
Körpergröße unter 1,50 m sind am besten Sitzkissen mit einer Schlafstütze in
Verbindung mit einem richtig ange legten Sicherheitsgurt geeignet
⇒ Seite 47, Abb. 27 .
ACHTUNG!
•
Das Schultergurt-Teil muss ungefähr über die Schultermitte und
niemals über den Hals oder Oberarm verlaufen. Der Schultergurt muss fest
am Oberkörper anliegen. Das Beckengurt-Teil muss über das Becken und
nicht über den Bauch verlaufen, sowie immer fest anliegen. Ziehen Sie das
Gurtband gegebenenfalls etwas nach ⇒ Seite 24, „Die Sicherheitsgurte“.
•
Lesen und beachten Sie in jedem Fall die Informationen und Warnhin-
weise zum Umgang mit den Kindersitzen ⇒ in „Sicherheitshinweise
zum Umgang mit Kindersitzen“ auf Seite 45.
Ibiza SC_DE.book Seite 48 Dienstag, 8. Juli 2008 7:02 19
