Seat Ibiza SC 2009 Betriebsanleitung (in German)
Manufacturer: SEAT, Model Year: 2009, Model line: Ibiza SC, Model: Seat Ibiza SC 2009Pages: 292, PDF-Größe: 4 MB

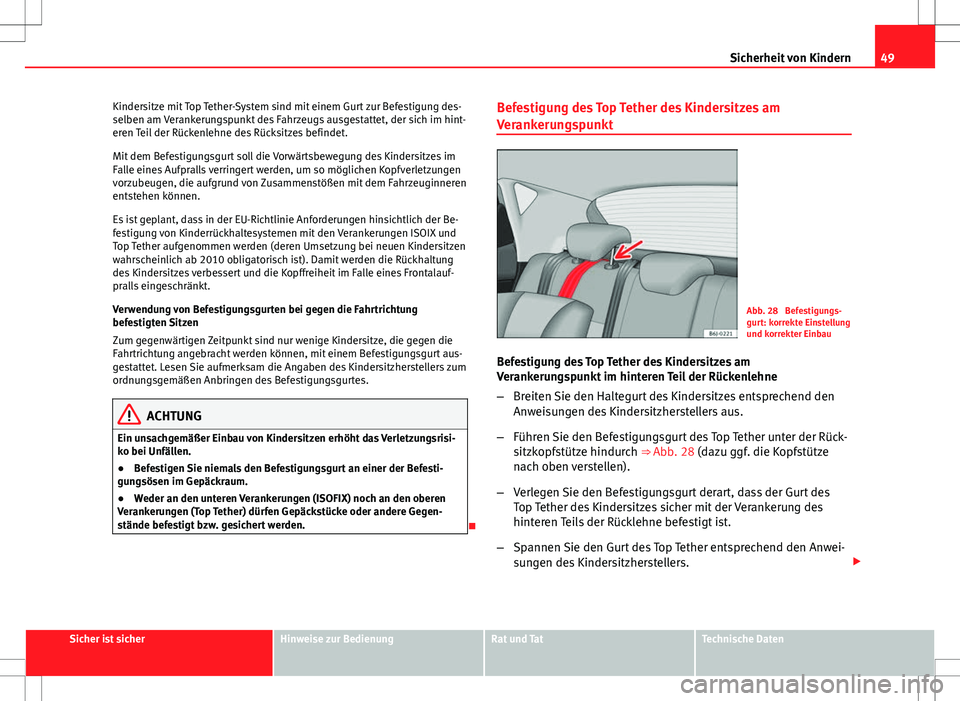

Page 51 of 292
49
Sicherheit von Kindern
Kindersitze mit Top Tether-System sind mit einem Gurt zur Befestigung des-
selben am Verankerungspunkt des Fahrzeugs ausgestattet, der sich im hint-
eren Teil der Rückenlehne des Rücksitzes befindet.
Mit dem Befestigungsgurt soll die Vorwärtsbewegung des Kindersitzes im
Falle eines Aufpralls verringert werden, um so möglichen Kopfverletzungen
vorzubeugen, die aufgrund von Zusammenstößen mit dem Fahrzeuginneren
entstehen können.
Es ist geplant, dass in der EU-Richtlinie Anforderungen hinsichtlich der Be-
festigung von Kinderrückhaltesystemen mit den Verankerungen ISOIX und
Top Tether aufgenommen werden (deren Umsetzung bei neuen Kindersitzen
wahrscheinlich ab 2010 obligatorisch ist). Damit werden die Rückhaltung
des Kindersitzes verbessert und die Kopffreiheit im Falle eines Frontalauf-
pralls eingeschränkt.
Verwendung von Befestigungsgurten bei gegen die Fahrtrichtung
befestigten Sitzen
Zum gegenwärtigen Zeitpunkt sind nur wenige Kindersitze, die gegen die
Fahrtrichtung angebracht werden können, mit einem Befestigungsgurt aus-
gestattet. Lesen Sie aufmerksam die Angaben des Kindersitzherstellers zum
ordnungsgemäßen Anbringen des Befestigungsgurtes.
ACHTUNG
Ein unsachgemäßer Einbau von Kindersitzen erhöht das Verletzungsrisi-
ko bei Unfällen.
● Befestigen Sie niemals den Befestigungsgurt an einer der Befesti-
gungsösen im Gepäckraum.
● Weder an den unteren Verankerungen (ISOFIX) noch an den oberen
Verankerungen (Top Tether) dürfen Gepäckstücke oder andere Gegen-
stände befestigt bzw. gesichert werden.
Befestigung des Top Tether des Kindersitzes am
Verankerungspunkt
Abb. 28 Befestigungs-
gurt: korrekte Einstellung
und korrekter Einbau
Befestigung des Top Tether des Kindersitzes am
Verankerungspunkt im hinteren Teil der Rückenlehne
– Breiten Sie den Haltegurt des Kindersitzes entsprechend den
Anweisungen des Kindersitzherstellers aus.
– Führen Sie den Befestigungsgurt des Top Tether unter der Rück-
sitzkopfstütze hindurch ⇒ Abb. 28 (dazu ggf. die Kopfstütze
nach oben verstellen).
– Verlegen Sie den Befestigungsgurt derart, dass der Gurt des
Top Tether des Kindersitzes sicher mit der Verankerung des
hinteren Teils der Rücklehne befestigt ist.
– Spannen Sie den Gurt des Top Tether entsprechend den Anwei-
sungen des Kindersitzherstellers.
Sicher ist sicherHinweise zur BedienungRat und TatTechnische Daten

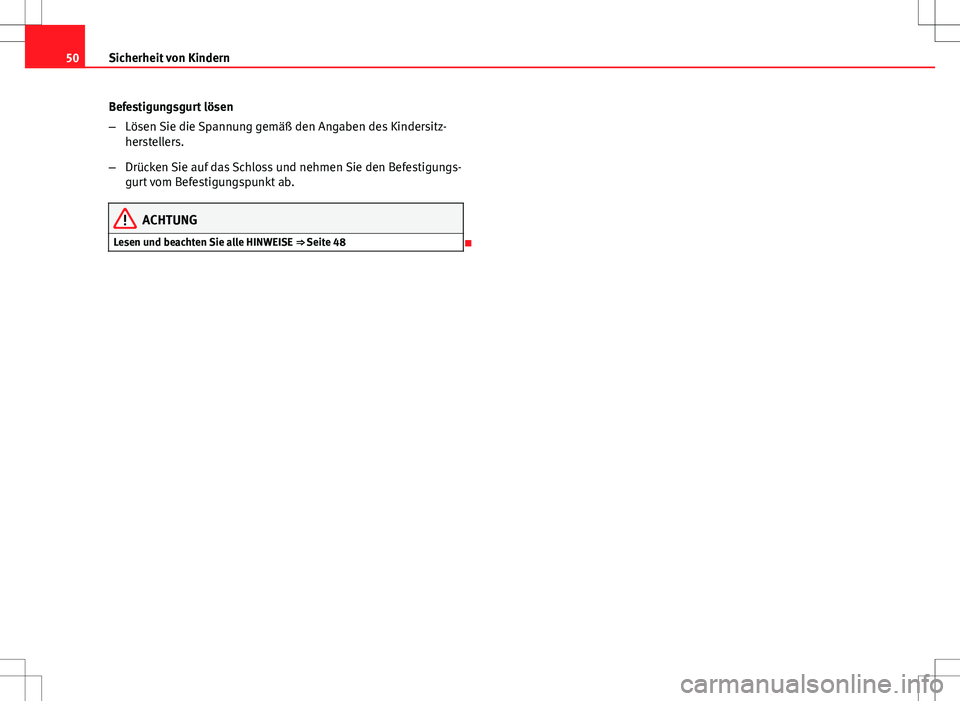

Page 52 of 292
50Sicherheit von Kindern
Befestigungsgurt lösen
–Lösen Sie die Spannung gemäß den Angaben des Kindersitz-
herstellers.
– Drücken Sie auf das Schloss und nehmen Sie den Befestigungs-
gurt vom Befestigungspunkt ab.
ACHTUNG
Lesen und beachten Sie alle HINWEISE ⇒ Seite 48

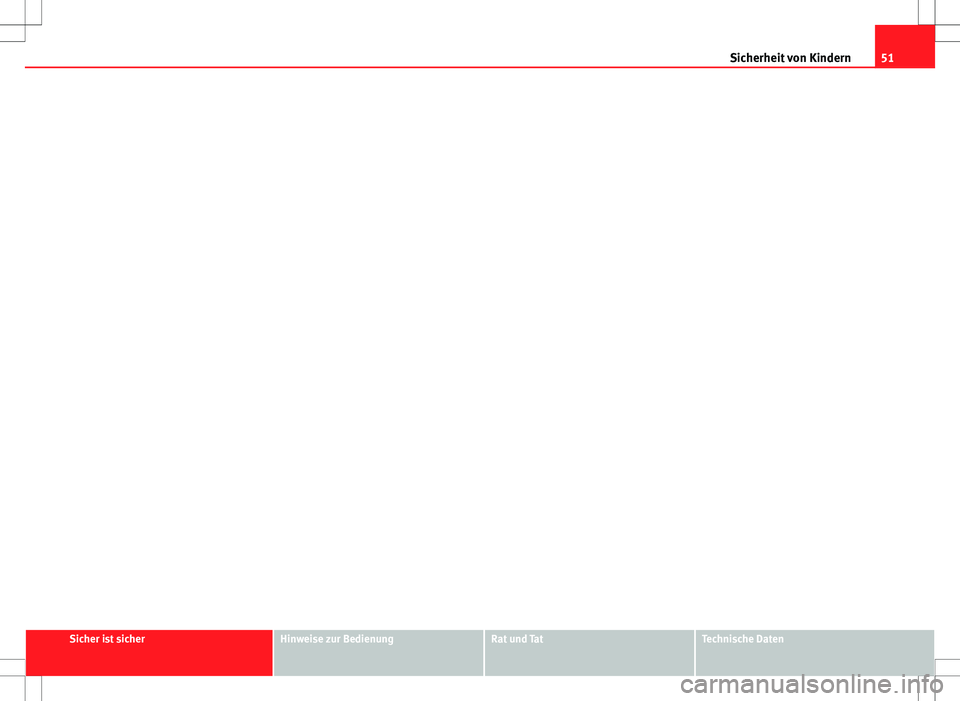

Page 53 of 292
51
Sicherheit von Kindern
Sicher ist sicherHinweise zur BedienungRat und TatTechnische Daten
Page 54 of 292
52Cockpit

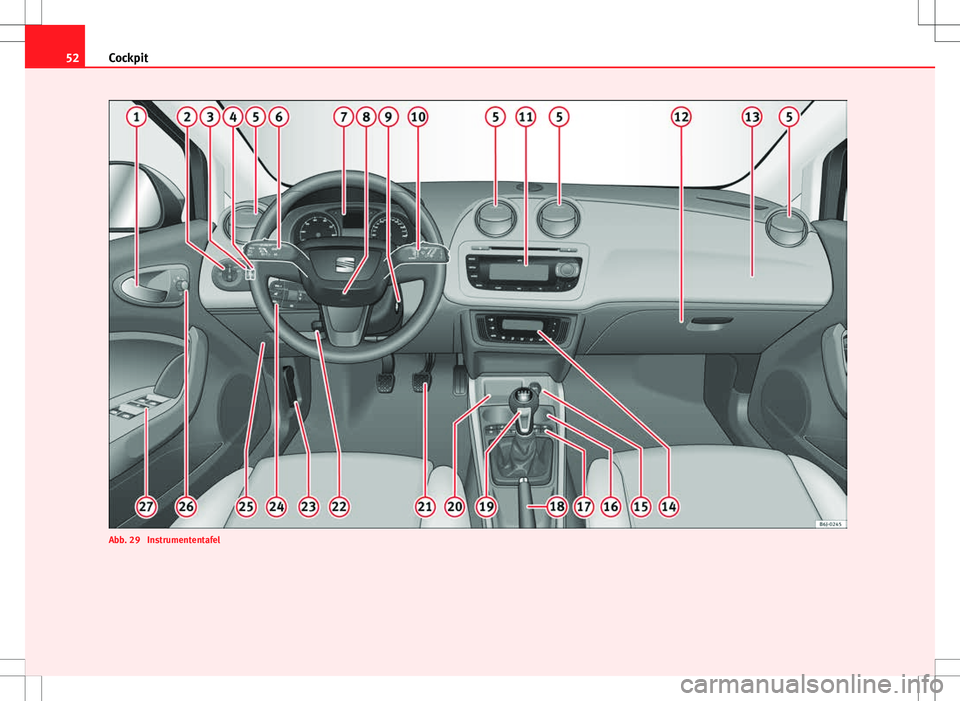

Abb. 29 Instrumententafel

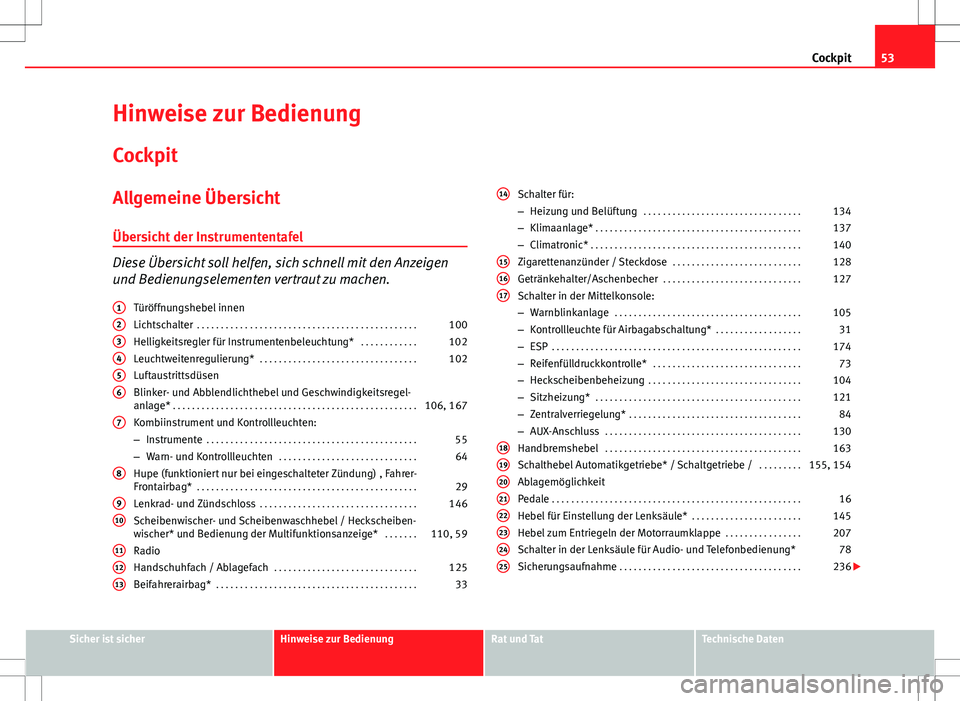

Page 55 of 292
53
Cockpit
Hinweise zur Bedienung
Cockpit
Allgemeine Übersicht
Übersicht der Instrumententafel
Diese Übersicht soll helfen, sich schnell mit den Anzeigen
und Bedienungselementen vertraut zu machen. Türöffnungshebel innen
Lichtschalter . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 100
Helligkeitsregler für Instrumentenbeleuchtung* . . . . . . . . . . . .102
Leuchtweitenregulierung* . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 102
Luftaustrittsdüsen
Blinker- und Abblendlichthebel und Geschwindigkeitsregel-
anlage* . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 106, 167
Kombiinstrument und Kontrollleuchten:
– Instrumente . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 55
– Warn- und Kontrollleuchten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 64
Hupe (funktioniert nur bei eingeschalteter Zündung) , Fahrer-
Frontairbag* . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 29
Lenkrad- und Zündschloss . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 146
Scheibenwischer- und Scheibenwaschhebel / Heckscheiben-
wischer* und Bedienung der Multifunktionsanzeige* . . . . . . .110, 59
Radio
Handschuhfach / Ablagefach . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 125
Beifahrerairbag* . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 33
1
23456
7
8
910
111213
Schalter für:
–
Heizung und Belüftung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 134
– Klimaanlage* . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 137
– Climatronic* . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 140
Zigarettenanzünder / Steckdose . . . . . . . . . . . . . . . . . . . . . . . . . . . 128
Getränkehalter/Aschenbecher . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 127
Schalter in der Mittelkonsole:
– Warnblinkanlage . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 105
– Kontrollleuchte für Airbagabschaltung* . . . . . . . . . . . . . . . . . .31
– ESP . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 174
– Reifenfülldruckkontrolle* . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 73
– Heckscheibenbeheizung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 104
– Sitzheizung* . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 121
– Zentralverriegelung* . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 84
– AUX-Anschluss . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 130
Handbremshebel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 163
Schalthebel Automatikgetriebe* / Schaltgetriebe / . . . . . . . . .155, 154
Ablagemöglichkeit
Pedale . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16
Hebel für Einstellung der Lenksäule* . . . . . . . . . . . . . . . . . . . . . . .145
Hebel zum Entriegeln der Motorraumklappe . . . . . . . . . . . . . . . .207
Schalter in der Lenksäule für Audio- und Telefonbedienung* 78
Sicherungsaufnahme . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 236
14
151617
1819202122232425
Sicher ist sicherHinweise zur BedienungRat und TatTechnische Daten

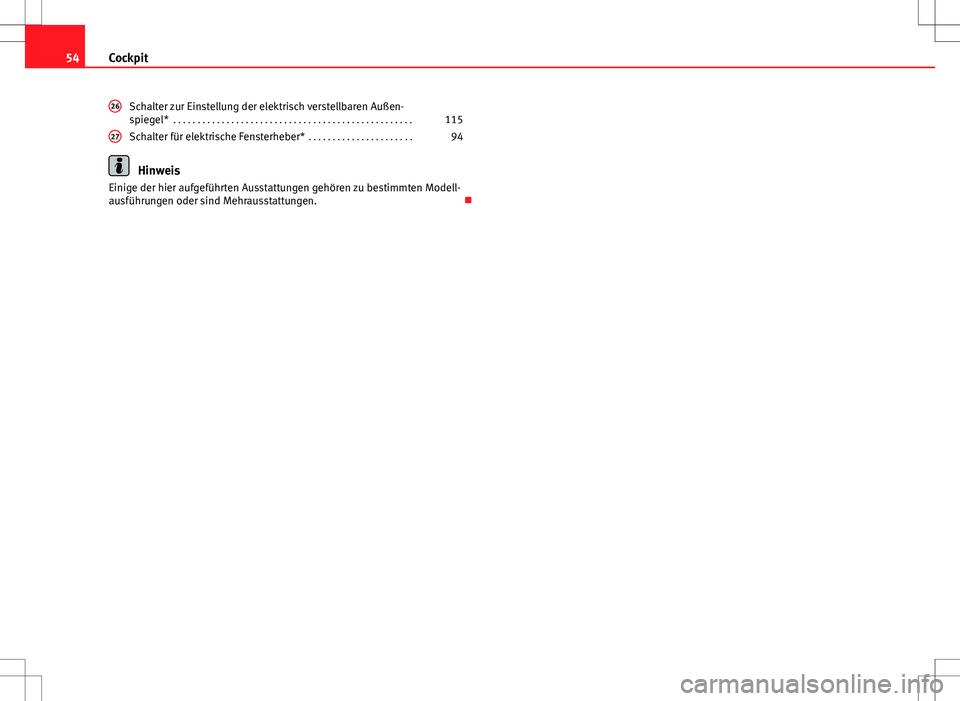

Page 56 of 292
54Cockpit
Schalter zur Einstellung der elektrisch verstellbaren Außen-
spiegel* . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 115
Schalter für elektrische Fensterheber* . . . . . . . . . . . . . . . . . . . . . .94
Hinweis
Einige der hier aufgeführten Ausstattungen gehören zu bestimmten Modell-
ausführungen oder sind Mehrausstattungen.
26
27

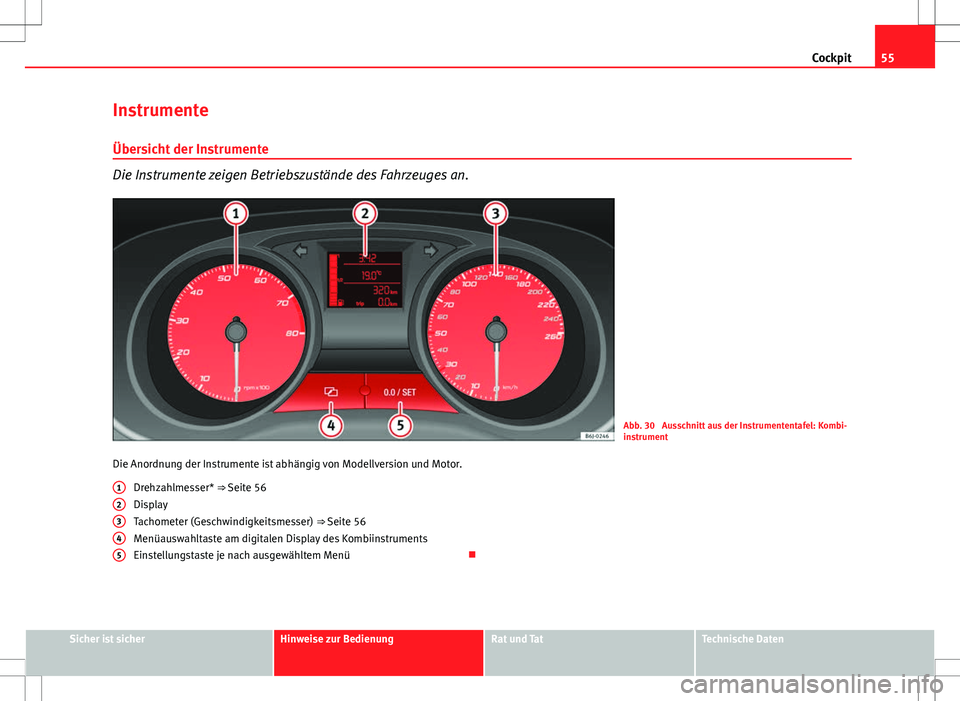

Page 57 of 292
55
Cockpit
Instrumente
Übersicht der Instrumente
Die Instrumente zeigen Betriebszustände des Fahrzeuges an.
Abb. 30 Ausschnitt aus der Instrumententafel: Kombi-
instrument
Die Anordnung der Instrumente ist abhängig von Modellversion und Motor. Drehzahlmesser* ⇒ Seite 56
Display
Tachometer (Geschwindigkeitsmesser) ⇒ Seite 56
Menüauswahltaste am digitalen Display des Kombiinstruments
Einstellungstaste je nach ausgewähltem Menü
12345
Sicher ist sicherHinweise zur BedienungRat und TatTechnische Daten

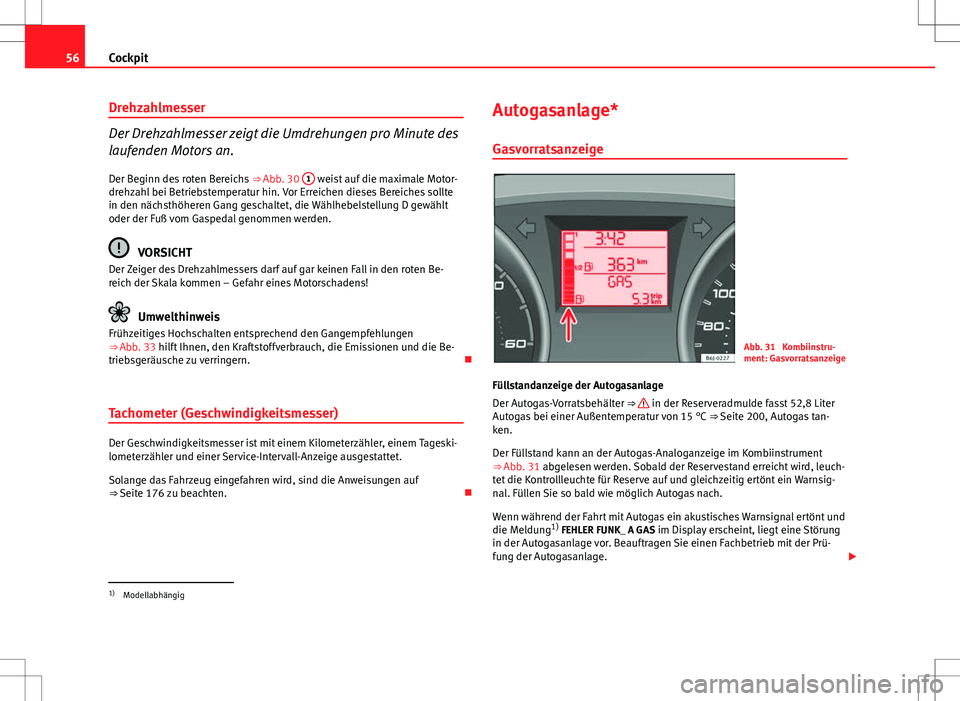

Page 58 of 292
56Cockpit
Drehzahlmesser
Der Drehzahlmesser zeigt die Umdrehungen pro Minute des
laufenden Motors an.
Der Beginn des roten Bereichs ⇒ Abb. 30 1
weist auf die maximale Motor-
drehzahl bei Betriebstemperatur hin. Vor Erreichen dieses Bereiches sollte
in den nächsthöheren Gang geschaltet, die Wählhebelstellung D gewählt
oder der Fuß vom Gaspedal genommen werden.
VORSICHT
Der Zeiger des Drehzahlmessers darf auf gar keinen Fall in den roten Be-
reich der Skala kommen – Gefahr eines Motorschadens!
Umwelthinweis
Frühzeitiges Hochschalten entsprechend den Gangempfehlungen
⇒ Abb. 33 hilft Ihnen, den Kraftstoffverbrauch, die Emissionen und die Be-
triebsgeräusche zu verringern.
Tachometer (Geschwindigkeitsmesser)
Der Geschwindigkeitsmesser ist mit einem Kilometerzähler, einem Tageski-
lometerzähler und einer Service-Intervall-Anzeige ausgestattet.
Solange das Fahrzeug eingefahren wird, sind die Anweisungen auf
⇒ Seite 176 zu beachten. Autogasanlage*
Gasvorratsanzeige
Abb. 31 Kombiinstru-
ment: Gasvorratsanzeige
Füllstandanzeige der Autogasanlage
Der Autogas-Vorratsbehälter ⇒
in der Reserveradmulde fasst 52,8 Liter
Autogas bei einer Außentemperatur von 15 °C ⇒ Seite 200, Autogas tan-
ken.
Der Füllstand kann an der Autogas-Analoganzeige im Kombiinstrument
⇒ Abb. 31 abgelesen werden. Sobald der Reservestand erreicht wird, leuch-
tet die Kontrollleuchte für Reserve auf und gleichzeitig ertönt ein Warnsig-
nal. Füllen Sie so bald wie möglich Autogas nach.
Wenn während der Fahrt mit Autogas ein akustisches Warnsignal ertönt und
die Meldung 1)
FEHLER FUNK_ A GAS im Display erscheint, liegt eine Störung
in der Autogasanlage vor. Beauftragen Sie einen Fachbetrieb mit der Prü-
fung der Autogasanlage.
1)
Modellabhängig

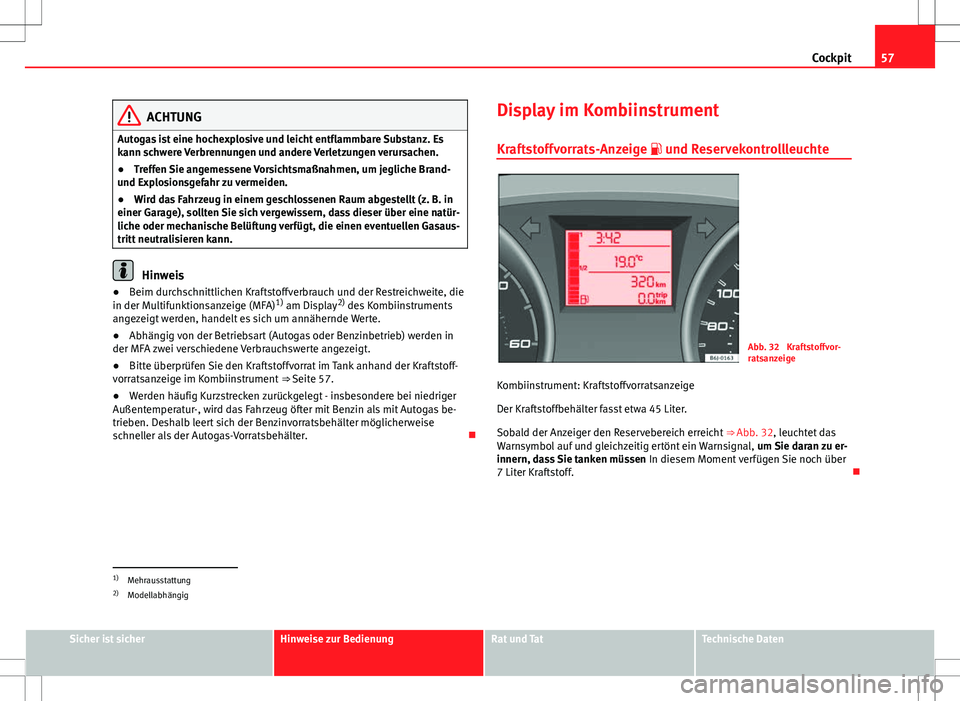

Page 59 of 292
57
Cockpit
ACHTUNG
Autogas ist eine hochexplosive und leicht entflammbare Substanz. Es
kann schwere Verbrennungen und andere Verletzungen verursachen.
● Treffen Sie angemessene Vorsichtsmaßnahmen, um jegliche Brand-
und Explosionsgefahr zu vermeiden.
● Wird das Fahrzeug in einem geschlossenen Raum abgestellt (z. B. in
einer Garage), sollten Sie sich vergewissern, dass dieser über eine natür-
liche oder mechanische Belüftung verfügt, die einen eventuellen Gasaus-
tritt neutralisieren kann.
Hinweis
● Beim durchschnittlichen Kraftstoffverbrauch und der Restreichweite, die
in der Multifunktionsanzeige (MFA) 1)
am Display 2)
des Kombiinstruments
angezeigt werden, handelt es sich um annähernde Werte.
● Abhängig von der Betriebsart (Autogas oder Benzinbetrieb) werden in
der MFA zwei verschiedene Verbrauchswerte angezeigt.
● Bitte überprüfen Sie den Kraftstoffvorrat im Tank anhand der Kraftstoff-
vorratsanzeige im Kombiinstrument ⇒ Seite 57.
● Werden häufig Kurzstrecken zurückgelegt - insbesondere bei niedriger
Außentemperatur-, wird das Fahrzeug öfter mit Benzin als mit Autogas be-
trieben. Deshalb leert sich der Benzinvorratsbehälter möglicherweise
schneller als der Autogas-Vorratsbehälter. Display im Kombiinstrument
Kraftstoffvorrats-Anzeige und Reservekontrollleuchte
Abb. 32 Kraftstoffvor-
ratsanzeige
Kombiinstrument: Kraftstoffvorratsanzeige
Der Kraftstoffbehälter fasst etwa 45 Liter.
Sobald der Anzeiger den Reservebereich erreicht ⇒ Abb. 32, leuchtet das
Warnsymbol auf und gleichzeitig ertönt ein Warnsignal, um Sie daran zu er-
innern, dass Sie tanken müssen In diesem Moment verfügen Sie noch über
7 Liter Kraftstoff.
1)
Mehrausstattung
2) Modellabhängig
Sicher ist sicherHinweise zur BedienungRat und TatTechnische Daten

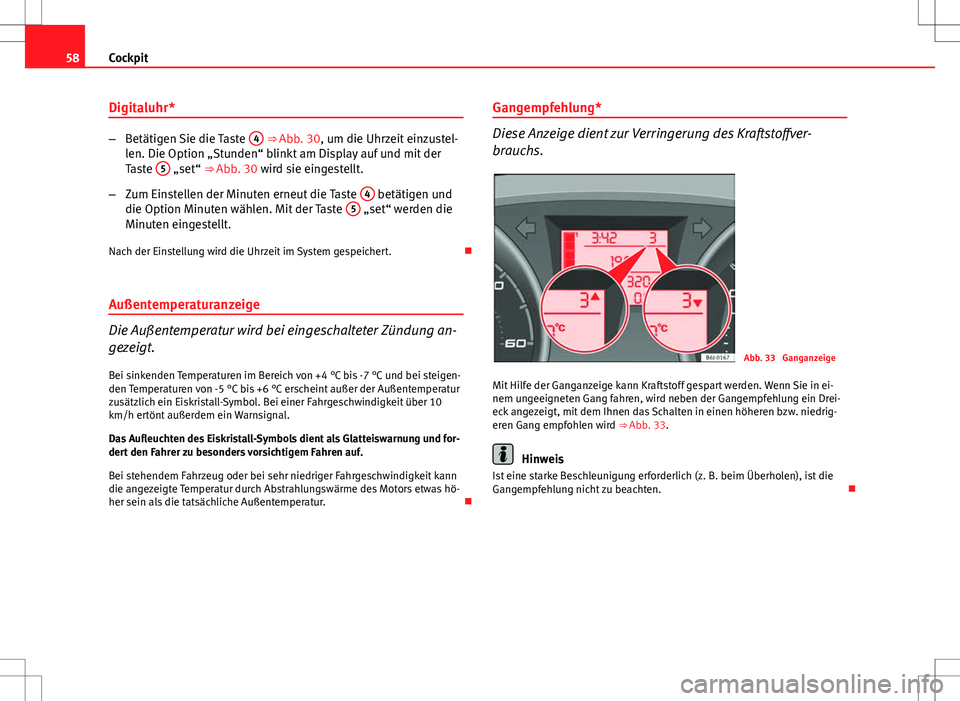

Page 60 of 292
58Cockpit
Digitaluhr*
–Betätigen Sie die Taste 4 ⇒ Abb. 30, um die Uhrzeit einzustel-
len. Die Option „Stunden“ blinkt am Display auf und mit der
Taste 5
„set“ ⇒ Abb. 30 wird sie eingestellt.
– Zum Einstellen der Minuten erneut die Taste 4
betätigen und
die Option Minuten wählen. Mit der Taste 5 „set“ werden die
Minuten eingestellt.
Nach der Einstellung wird die Uhrzeit im System gespeichert.
Außentemperaturanzeige
Die Außentemperatur wird bei eingeschalteter Zündung an-
gezeigt. Bei sinkenden Temperaturen im Bereich von +4 °C bis -7 °C und bei steigen-
den Temperaturen von -5 °C bis +6 °C erscheint außer der Außentemperatur
zusätzlich ein Eiskristall-Symbol. Bei einer Fahrgeschwindigkeit über 10
km/h ertönt außerdem ein Warnsignal.
Das Aufleuchten des Eiskristall-Symbols dient als Glatteiswarnung und for-
dert den Fahrer zu besonders vorsichtigem Fahren auf.
Bei stehendem Fahrzeug oder bei sehr niedriger Fahrgeschwindigkeit kann
die angezeigte Temperatur durch Abstrahlungswärme des Motors etwas hö-
her sein als die tatsächliche Außentemperatur. Gangempfehlung*
Diese Anzeige dient zur Verringerung des Kraftstoffver-
brauchs.
Abb. 33 Ganganzeige
Mit Hilfe der Ganganzeige kann Kraftstoff gespart werden. Wenn Sie in ei-
nem ungeeigneten Gang fahren, wird neben der Gangempfehlung ein Drei-
eck angezeigt, mit dem Ihnen das Schalten in einen höheren bzw. niedrig-
eren Gang empfohlen wird ⇒ Abb. 33.
Hinweis
Ist eine starke Beschleunigung erforderlich (z. B. beim Überholen), ist die
Gangempfehlung nicht zu beachten.
