Seat Ibiza SC 2009 Betriebsanleitung (in German)

59
Cockpit

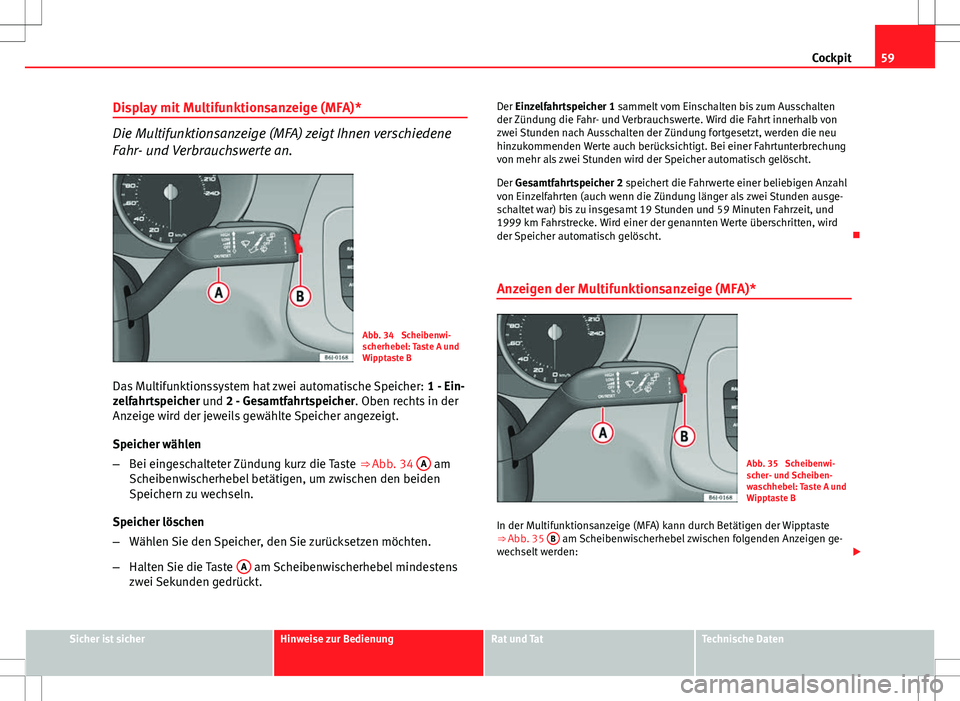

Display mit Multifunktionsanzeige (MFA)*
Die Multifunktionsanzeige (MFA) zeigt Ihnen verschiedene
Fahr- und Verbrauchswerte an.
Abb. 34 Scheibenwi-
scherhebel: Taste A und
Wipptaste B
Das Multifunktionssystem hat zwei automatische Speicher: 1 - Ein-
zelfahrtspeicher und 2 - Gesamtfahrtspeicher. Oben rechts in der
Anzeige wird der jeweils gewählte Speicher angezeigt.
Speicher wählen
– Bei eingeschalteter Zündung kurz die Taste ⇒ Abb. 34 A
am
Scheibenwischerhebel betätigen, um zwischen den beiden
Speichern zu wechseln.
Speicher löschen
– Wählen Sie den Speicher, den Sie zurücksetzen möchten.
– Halten Sie die Taste A
am Scheibenwischerhebel mindestens
zwei Sekunden gedrückt. Der Einzelfahrtspeicher 1 sammelt vom Einschalten bis zum Ausschalten
der Zündung die Fahr- und Verbrauchswerte. Wird die Fahrt innerhalb von
zwei Stunden nach Ausschalten der Zündung fortgesetzt, werden die neu
hinzukommenden Werte auch berücksichtigt. Bei einer Fahrtunterbrechung
von mehr als zwei Stunden wird der Speicher automatisch gelöscht.
Der Gesamtfahrtspeicher 2 speichert die Fahrwerte einer beliebigen Anzahl
von Einzelfahrten (auch wenn die Zündung länger als zwei Stunden ausge-
schaltet war) bis zu insgesamt 19 Stunden und 59 Minuten Fahrzeit, und
1999 km Fahrstrecke. Wird einer der genannten Werte überschritten, wird
der Speicher automatisch gelöscht.

Anzeigen der Multifunktionsanzeige (MFA)*
Abb. 35 Scheibenwi-
scher- und Scheiben-
waschhebel: Taste A und
Wipptaste B
In der Multifunktionsanzeige (MFA) kann durch Betätigen der Wipptaste
⇒ Abb. 35 B
am Scheibenwischerhebel zwischen folgenden Anzeigen ge-
wechselt werden: 
Sicher ist sicherHinweise zur BedienungRat und TatTechnische Daten

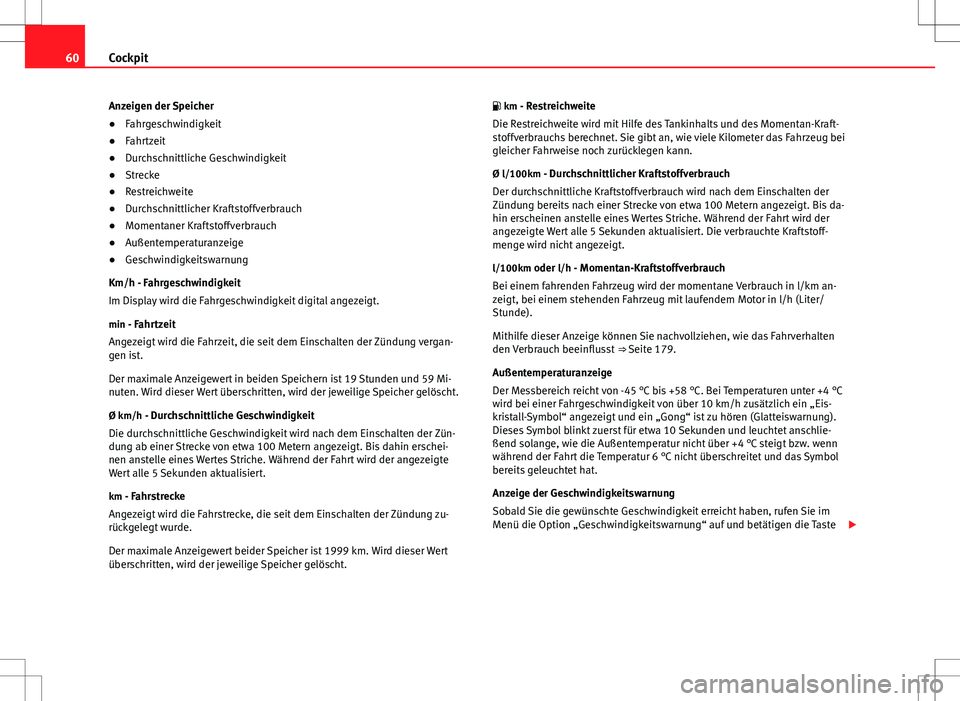

60Cockpit
Anzeigen der Speicher
● Fahrgeschwindigkeit
● Fahrtzeit
● Durchschnittliche Geschwindigkeit
● Strecke
● Restreichweite
● Durchschnittlicher Kraftstoffverbrauch
● Momentaner Kraftstoffverbrauch
● Außentemperaturanzeige
● Geschwindigkeitswarnung
Km/h - Fahrgeschwindigkeit
Im Display wird die Fahrgeschwindigkeit digital angezeigt. min - Fahrtzeit
Angezeigt wird die Fahrzeit, die seit dem Einschalten der Zündung vergan-
gen ist.
Der maximale Anzeigewert in beiden Speichern ist 19 Stunden und 59 Mi-
nuten. Wird dieser Wert überschritten, wird der jeweilige Speicher gelöscht.
Ø km/h - Durchschnittliche Geschwindigkeit
Die durchschnittliche Geschwindigkeit wird nach dem Einschalten der Zün-
dung ab einer Strecke von etwa 100 Metern angezeigt. Bis dahin erschei-
nen anstelle eines Wertes Striche. Während der Fahrt wird der angezeigte
Wert alle 5 Sekunden aktualisiert.
km - Fahrstrecke Angezeigt wird die Fahrstrecke, die seit dem Einschalten der Zündung zu-
rückgelegt wurde.
Der maximale Anzeigewert beider Speicher ist 1999 km. Wird dieser Wert
überschritten, wird der jeweilige Speicher gelöscht.  km - Restreichweite
Die Restreichweite wird mit Hilfe des Tankinhalts und des Momentan-Kraft-
stoffverbrauchs berechnet. Sie gibt an, wie viele Kilometer das Fahrzeug bei
gleicher Fahrweise noch zurücklegen kann.
Ø l/100km - Durchschnittlicher Kraftstoffverbrauch Der durchschnittliche Kraftstoffverbrauch wird nach dem Einschalten der
Zündung bereits nach einer Strecke von etwa 100 Metern angezeigt. Bis da-
hin erscheinen anstelle eines Wertes Striche. Während der Fahrt wird der
angezeigte Wert alle 5 Sekunden aktualisiert. Die verbrauchte Kraftstoff-
menge wird nicht angezeigt.
l/100km oder l/h - Momentan-Kraftstoffverbrauch
Bei einem fahrenden Fahrzeug wird der momentane Verbrauch in l/km an-
zeigt, bei einem stehenden Fahrzeug mit laufendem Motor in l/h (Liter/
Stunde).
Mithilfe dieser Anzeige können Sie nachvollziehen, wie das Fahrverhalten
den Verbrauch beeinflusst ⇒ Seite 179.
Außentemperaturanzeige
Der Messbereich reicht von -45 °C bis +58 °C. Bei Temperaturen unter +4 °C
wird bei einer Fahrgeschwindigkeit von über 10 km/h zusätzlich ein „Eis-
kristall-Symbol“ angezeigt und ein „Gong“ ist zu hören (Glatteiswarnung).
Dieses Symbol blinkt zuerst für etwa 10 Sekunden und leuchtet anschlie-
ßend solange, wie die Außentemperatur nicht über +4 °C steigt bzw. wenn
während der Fahrt die Temperatur 6 °C nicht überschreitet und das Symbol
bereits geleuchtet hat.
Anzeige der Geschwindigkeitswarnung
Sobald Sie die gewünschte Geschwindigkeit erreicht haben, rufen Sie im
Menü die Option „Geschwindigkeitswarnung“ auf und betätigen die Taste 

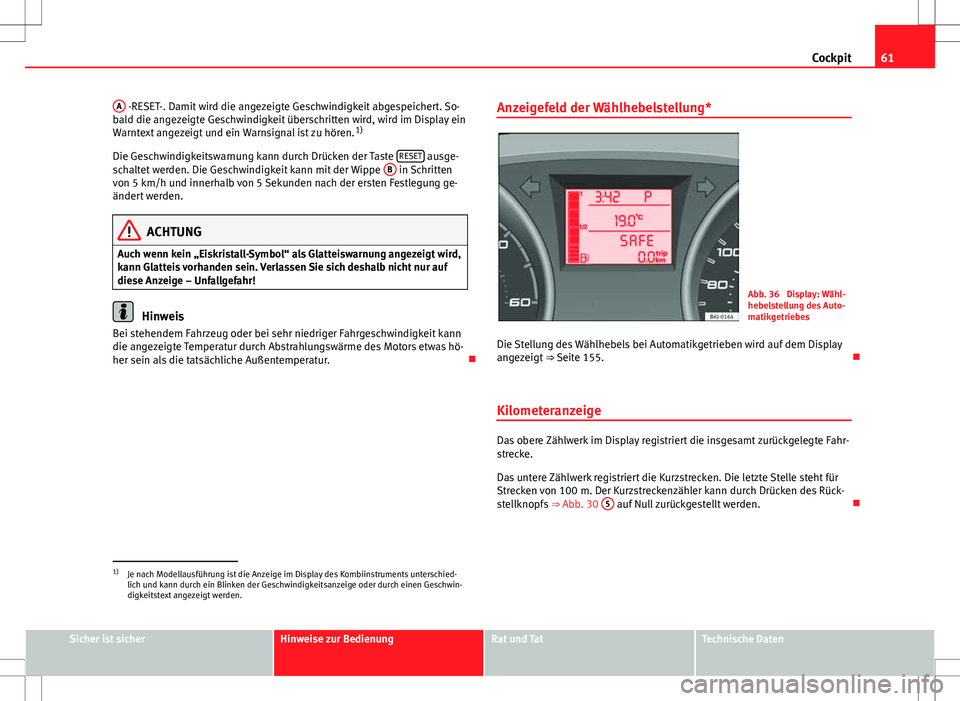

61
Cockpit
A
-RESET-. Damit wird die angezeigte Geschwindigkeit abgespeichert. So-
bald die angezeigte Geschwindigkeit überschritten wird, wird im Display ein
Warntext angezeigt und ein Warnsignal ist zu hören. 1)
Die Geschwindigkeitswarnung kann durch Drücken der Taste RESET
ausge-
schaltet werden. Die Geschwindigkeit kann mit der Wippe B in Schritten
von 5 km/h und innerhalb von 5 Sekunden nach der ersten Festlegung ge-
ändert werden.
ACHTUNG
Auch wenn kein „Eiskristall-Symbol“ als Glatteiswarnung angezeigt wird,
kann Glatteis vorhanden sein. Verlassen Sie sich deshalb nicht nur auf
diese Anzeige – Unfallgefahr!
Hinweis
Bei stehendem Fahrzeug oder bei sehr niedriger Fahrgeschwindigkeit kann
die angezeigte Temperatur durch Abstrahlungswärme des Motors etwas hö-
her sein als die tatsächliche Außentemperatur. Anzeigefeld der Wählhebelstellung*
Abb. 36 Display: Wähl-
hebelstellung des Auto-
matikgetriebes
Die Stellung des Wählhebels bei Automatikgetrieben wird auf dem Display
angezeigt ⇒ Seite 155. 
Kilometeranzeige
Das obere Zählwerk im Display registriert die insgesamt zurückgelegte Fahr-
strecke.
Das untere Zählwerk registriert die Kurzstrecken. Die letzte Stelle steht für
Strecken von 100 m. Der Kurzstreckenzähler kann durch Drücken des Rück-
stellknopfs ⇒ Abb. 30 5
auf Null zurückgestellt werden. 
1)
Je nach Modellausführung ist die Anzeige im Display des Kombiinstruments unterschied-
lich und kann durch ein Blinken der Geschwindigkeitsanzeige oder durch einen Geschwin-
digkeitstext angezeigt werden.
Sicher ist sicherHinweise zur BedienungRat und TatTechnische Daten

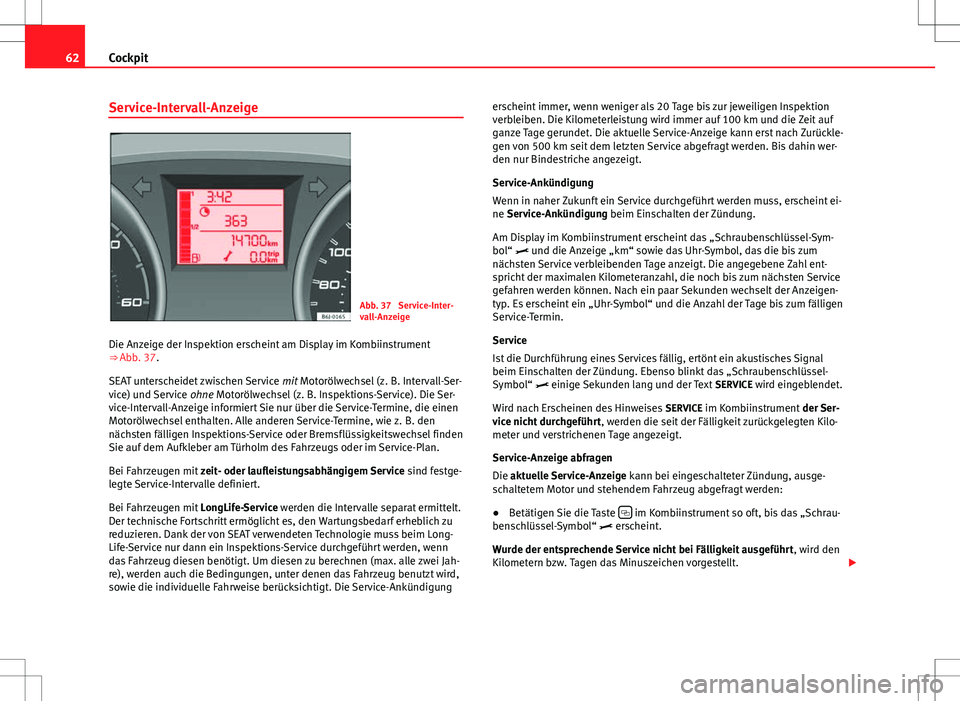

62Cockpit
Service-Intervall-Anzeige
Abb. 37 Service-Inter-
vall-Anzeige
Die Anzeige der Inspektion erscheint am Display im Kombiinstrument
⇒ Abb. 37.
SEAT unterscheidet zwischen Service mit Motorölwechsel (z. B. Intervall-Ser-
vice) und Service ohne Motorölwechsel (z. B. Inspektions-Service). Die Ser-
vice-Intervall-Anzeige informiert Sie nur über die Service-Termine, die einen
Motorölwechsel enthalten. Alle anderen Service-Termine, wie z. B. den
nächsten fälligen Inspektions-Service oder Bremsflüssigkeitswechsel finden
Sie auf dem Aufkleber am Türholm des Fahrzeugs oder im Service-Plan.
Bei Fahrzeugen mit zeit- oder laufleistungsabhängigem Service sind festge-
legte Service-Intervalle definiert.
Bei Fahrzeugen mit LongLife-Service werden die Intervalle separat ermittelt.
Der technische Fortschritt ermöglicht es, den Wartungsbedarf erheblich zu
reduzieren. Dank der von SEAT verwendeten Technologie muss beim Long-
Life-Service nur dann ein Inspektions-Service durchgeführt werden, wenn
das Fahrzeug diesen benötigt. Um diesen zu berechnen (max. alle zwei Jah-
re), werden auch die Bedingungen, unter denen das Fahrzeug benutzt wird,
sowie die individuelle Fahrweise berücksichtigt. Die Service-Ankündigung erscheint immer, wenn weniger als 20 Tage bis zur jeweiligen Inspektion
verbleiben. Die Kilometerleistung wird immer auf 100 km und die Zeit auf
ganze Tage gerundet. Die aktuelle Service-Anzeige kann erst nach Zurückle-
gen von 500 km seit dem letzten Service abgefragt werden. Bis dahin wer-
den nur Bindestriche angezeigt.
Service-Ankündigung
Wenn in naher Zukunft ein Service durchgeführt werden muss, erscheint ei-
ne Service-Ankündigung beim Einschalten der Zündung.
Am Display im Kombiinstrument erscheint das „Schraubenschlüssel-Sym-
bol“  und die Anzeige „km“ sowie das Uhr-Symbol, das die bis zum
nächsten Service verbleibenden Tage anzeigt. Die angegebene Zahl ent-
spricht der maximalen Kilometeranzahl, die noch bis zum nächsten Service
gefahren werden können. Nach ein paar Sekunden wechselt der Anzeigen-
typ. Es erscheint ein „Uhr-Symbol“ und die Anzahl der Tage bis zum fälligen
Service-Termin.
Service
Ist die Durchführung eines Services fällig, ertönt ein akustisches Signal
beim Einschalten der Zündung. Ebenso blinkt das „Schraubenschlüssel-
Symbol“  einige Sekunden lang und der Text
SERVICE wird eingeblendet.
Wird nach Erscheinen des Hinweises SERVICE im Kombiinstrument der Ser-
vice nicht durchgeführt , werden die seit der Fälligkeit zurückgelegten Kilo-
meter und verstrichenen Tage angezeigt.
Service-Anzeige abfragen
Die aktuelle Service-Anzeige kann bei eingeschalteter Zündung, ausge-
schaltetem Motor und stehendem Fahrzeug abgefragt werden:
● Betätigen Sie die Taste 
im Kombiinstrument so oft, bis das „Schrau-
benschlüssel-Symbol“  erscheint.
Wurde der entsprechende Service nicht bei Fälligkeit ausgeführt , wird den
Kilometern bzw. Tagen das Minuszeichen vorgestellt. 

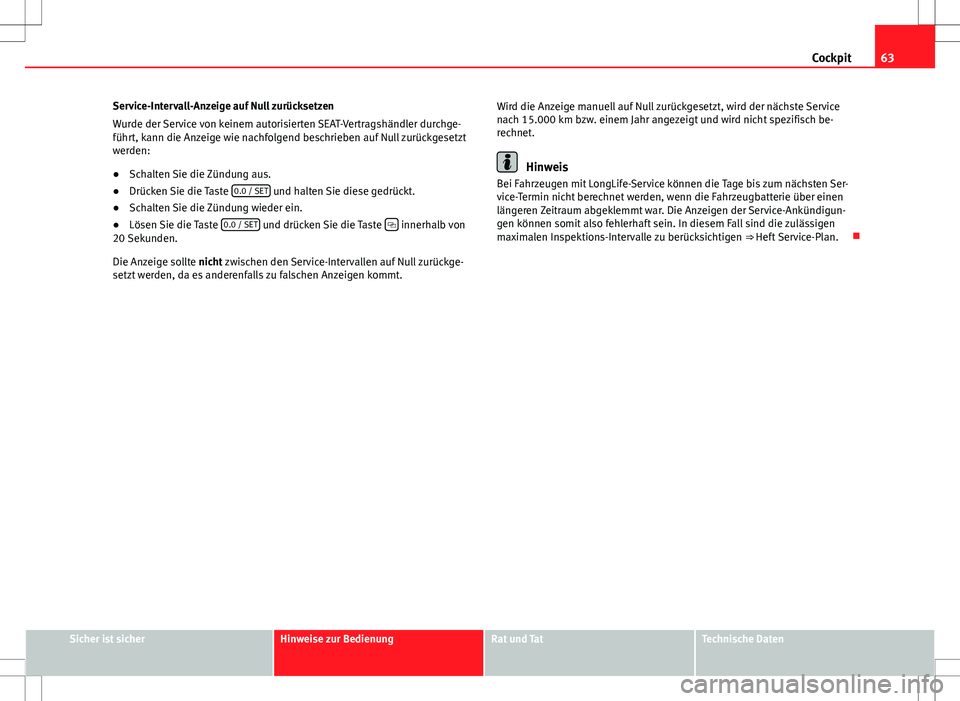

63
Cockpit
Service-Intervall-Anzeige auf Null zurücksetzen
Wurde der Service von keinem autorisierten SEAT-Vertragshändler durchge-
führt, kann die Anzeige wie nachfolgend beschrieben auf Null zurückgesetzt
werden:
● Schalten Sie die Zündung aus.
● Drücken Sie die Taste 0.0 / SET
und halten Sie diese gedrückt.
● Schalten Sie die Zündung wieder ein.
● Lösen Sie die Taste 0.0 / SET
und drücken Sie die Taste  innerhalb von
20 Sekunden.
Die Anzeige sollte nicht zwischen den Service-Intervallen auf Null zurückge-
setzt werden, da es anderenfalls zu falschen Anzeigen kommt. Wird die Anzeige manuell auf Null zurückgesetzt, wird der nächste Service
nach 15.000 km bzw. einem Jahr angezeigt und wird nicht spezifisch be-
rechnet.
Hinweis
Bei Fahrzeugen mit LongLife-Service können die Tage bis zum nächsten Ser-
vice-Termin nicht berechnet werden, wenn die Fahrzeugbatterie über einen
längeren Zeitraum abgeklemmt war. Die Anzeigen der Service-Ankündigun-
gen können somit also fehlerhaft sein. In diesem Fall sind die zulässigen
maximalen Inspektions-Intervalle zu berücksichtigen ⇒ Heft Service-Plan. 
Sicher ist sicherHinweise zur BedienungRat und TatTechnische Daten

64Cockpit

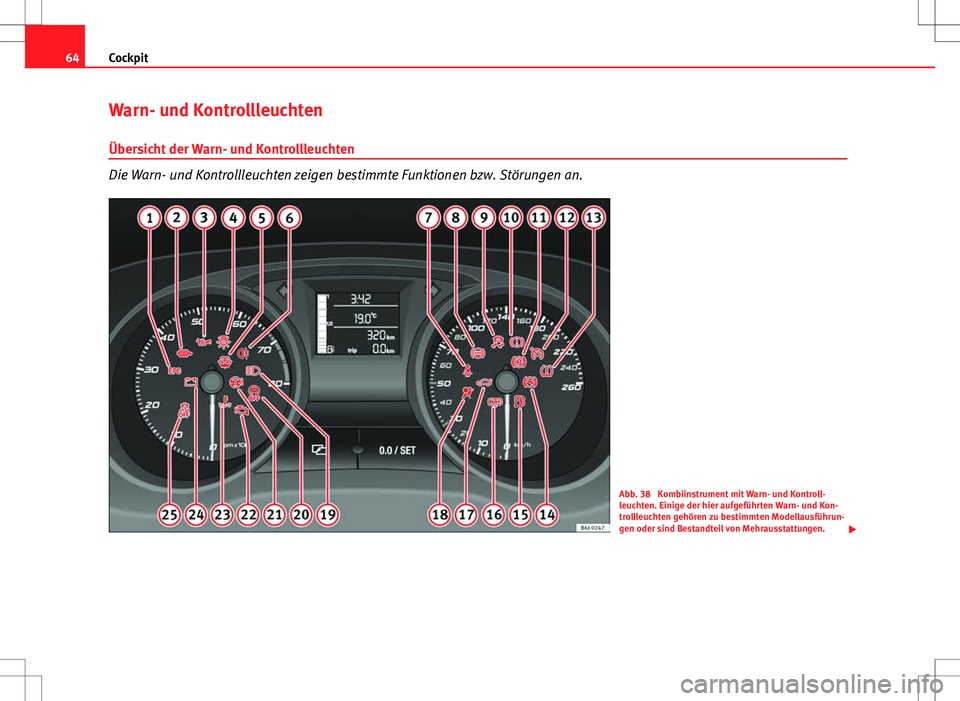

Warn- und Kontrollleuchten
Übersicht der Warn- und Kontrollleuchten
Die Warn- und Kontrollleuchten zeigen bestimmte Funktionen bzw. Störungen an.
Abb. 38 Kombiinstrument mit Warn- und Kontroll-
leuchten. Einige der hier aufgeführten Warn- und Kon-
trollleuchten gehören zu bestimmten Modellausführun-
gen oder sind Bestandteil von Mehrausstattungen. 

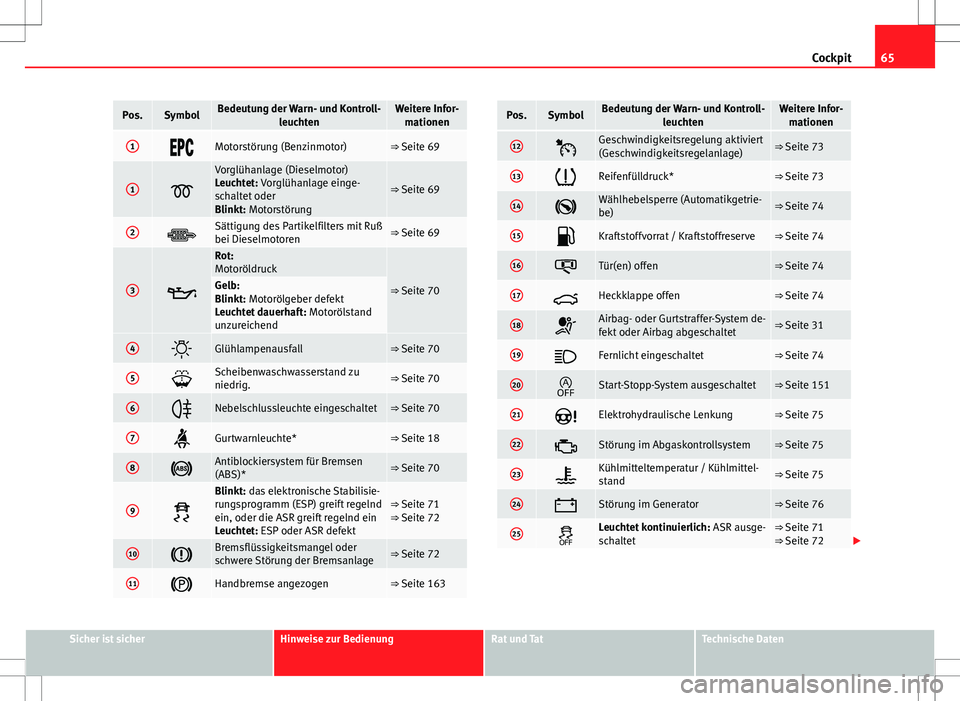

65
Cockpit
Pos.SymbolBedeutung der Warn- und Kontroll-
leuchtenWeitere Infor-mationen
1Motorstörung (Benzinmotor)⇒ Seite 69
1
Vorglühanlage (Dieselmotor)
Leuchtet: Vorglühanlage einge-
schaltet oder
Blinkt: Motorstörung
⇒ Seite 69
2Sättigung des Partikelfilters mit Ruß
bei Dieselmotoren⇒ Seite 69
3
Rot:
Motoröldruck
⇒ Seite 70Gelb:
Blinkt: Motorölgeber defekt
Leuchtet dauerhaft: Motorölstand
unzureichend
4Glühlampenausfall⇒ Seite 70
5Scheibenwaschwasserstand zu
niedrig.⇒ Seite 70
6Nebelschlussleuchte eingeschaltet⇒ Seite 70
7Gurtwarnleuchte*⇒ Seite 18
8Antiblockiersystem für Bremsen
(ABS)*⇒ Seite 70
9
Blinkt: das elektronische Stabilisie-
rungsprogramm (ESP) greift regelnd
ein, oder die ASR greift regelnd ein
Leuchtet: ESP oder ASR defekt⇒ Seite 71
⇒ Seite 72
10Bremsflüssigkeitsmangel oder
schwere Störung der Bremsanlage⇒ Seite 72
11Handbremse angezogen⇒ Seite 163
Pos.SymbolBedeutung der Warn- und Kontroll- leuchtenWeitere Infor-mationen
12Geschwindigkeitsregelung aktiviert
(Geschwindigkeitsregelanlage)⇒ Seite 73
13Reifenfülldruck*⇒ Seite 73
14Wählhebelsperre (Automatikgetrie-
be)⇒ Seite 74
15Kraftstoffvorrat / Kraftstoffreserve⇒ Seite 74
16Tür(en) offen⇒ Seite 74
17Heckklappe offen⇒ Seite 74
18Airbag- oder Gurtstraffer-System de-
fekt oder Airbag abgeschaltet⇒ Seite 31
19Fernlicht eingeschaltet⇒ Seite 74
20Start-Stopp-System ausgeschaltet⇒ Seite 151
21Elektrohydraulische Lenkung⇒ Seite 75
22Störung im Abgaskontrollsystem⇒ Seite 75
23Kühlmitteltemperatur / Kühlmittel-
stand⇒ Seite 75
24Störung im Generator⇒ Seite 76
25Leuchtet kontinuierlich: ASR ausge-
schaltet⇒ Seite 71
⇒ Seite 72 
Sicher ist sicherHinweise zur BedienungRat und TatTechnische Daten

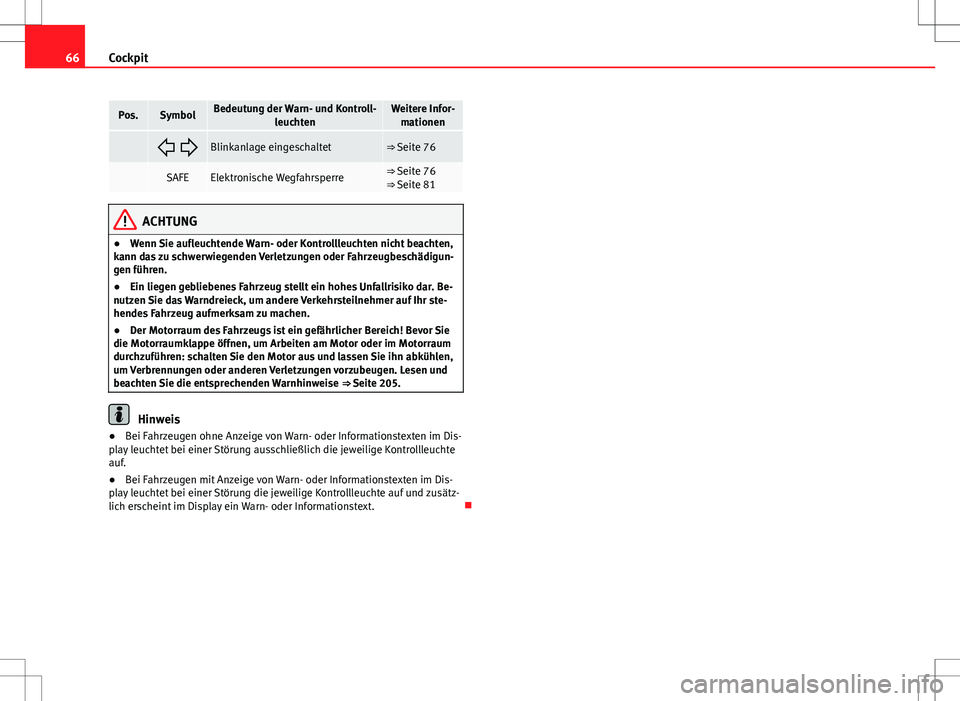

66Cockpit
Pos.SymbolBedeutung der Warn- und Kontroll-
leuchtenWeitere Infor-mationen
 Blinkanlage eingeschaltet⇒ Seite 76
SAFEElektronische Wegfahrsperre⇒ Seite 76
⇒ Seite 81
ACHTUNG
● Wenn Sie aufleuchtende Warn- oder Kontrollleuchten nicht beachten,
kann das zu schwerwiegenden Verletzungen oder Fahrzeugbeschädigun-
gen führen.
● Ein liegen gebliebenes Fahrzeug stellt ein hohes Unfallrisiko dar. Be-
nutzen Sie das Warndreieck, um andere Verkehrsteilnehmer auf Ihr ste-
hendes Fahrzeug aufmerksam zu machen.
● Der Motorraum des Fahrzeugs ist ein gefährlicher Bereich! Bevor Sie
die Motorraumklappe öffnen, um Arbeiten am Motor oder im Motorraum
durchzuführen: schalten Sie den Motor aus und lassen Sie ihn abkühlen,
um Verbrennungen oder anderen Verletzungen vorzubeugen. Lesen und
beachten Sie die entsprechenden Warnhinweise ⇒ Seite 205.
Hinweis
● Bei Fahrzeugen ohne Anzeige von Warn- oder Informationstexten im Dis-
play leuchtet bei einer Störung ausschließlich die jeweilige Kontrollleuchte
auf.
● Bei Fahrzeugen mit Anzeige von Warn- oder Informationstexten im Dis-
play leuchtet bei einer Störung die jeweilige Kontrollleuchte auf und zusätz-
lich erscheint im Display ein Warn- oder Informationstext. 

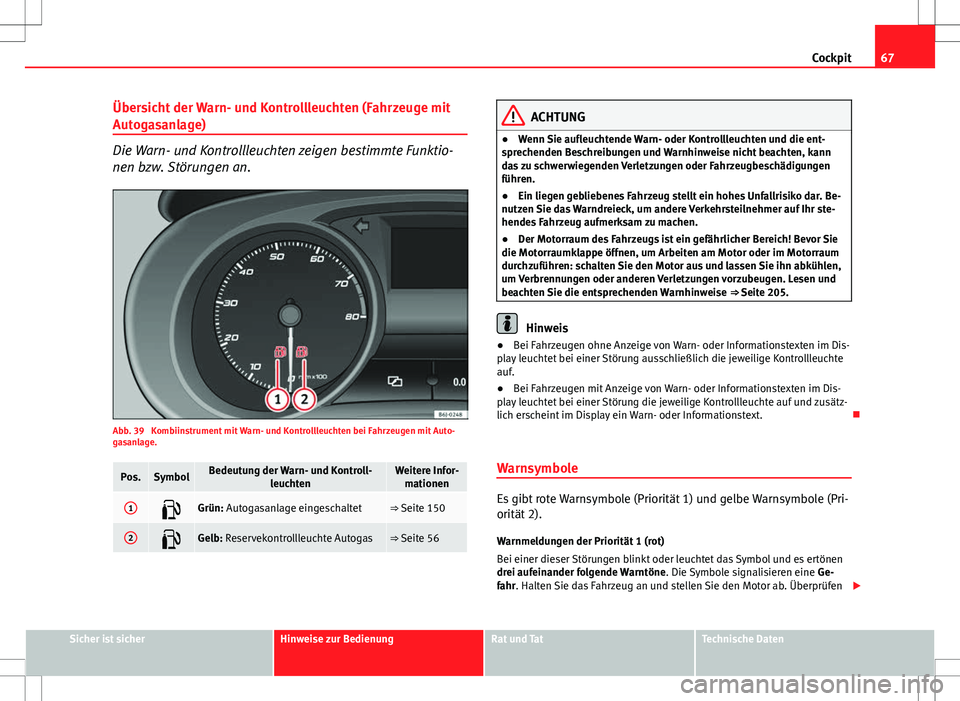

67
Cockpit
Übersicht der Warn- und Kontrollleuchten (Fahrzeuge mit
Autogasanlage)
Die Warn- und Kontrollleuchten zeigen bestimmte Funktio-
nen bzw. Störungen an.
Abb. 39 Kombiinstrument mit Warn- und Kontrollleuchten bei Fahrzeugen mit Auto-
gasanlage.
Pos.SymbolBedeutung der Warn- und Kontroll- leuchtenWeitere Infor-mationen
1Grün: Autogasanlage eingeschaltet⇒ Seite 150
2Gelb: Reservekontrollleuchte Autogas⇒ Seite 56
ACHTUNG
● Wenn Sie aufleuchtende Warn- oder Kontrollleuchten und die ent-
sprechenden Beschreibungen und Warnhinweise nicht beachten, kann
das zu schwerwiegenden Verletzungen oder Fahrzeugbeschädigungen
führen.
● Ein liegen gebliebenes Fahrzeug stellt ein hohes Unfallrisiko dar. Be-
nutzen Sie das Warndreieck, um andere Verkehrsteilnehmer auf Ihr ste-
hendes Fahrzeug aufmerksam zu machen.
● Der Motorraum des Fahrzeugs ist ein gefährlicher Bereich! Bevor Sie
die Motorraumklappe öffnen, um Arbeiten am Motor oder im Motorraum
durchzuführen: schalten Sie den Motor aus und lassen Sie ihn abkühlen,
um Verbrennungen oder anderen Verletzungen vorzubeugen. Lesen und
beachten Sie die entsprechenden Warnhinweise ⇒ Seite 205.
Hinweis
● Bei Fahrzeugen ohne Anzeige von Warn- oder Informationstexten im Dis-
play leuchtet bei einer Störung ausschließlich die jeweilige Kontrollleuchte
auf.
● Bei Fahrzeugen mit Anzeige von Warn- oder Informationstexten im Dis-
play leuchtet bei einer Störung die jeweilige Kontrollleuchte auf und zusätz-
lich erscheint im Display ein Warn- oder Informationstext. 
Warnsymbole
Es gibt rote Warnsymbole (Priorität 1) und gelbe Warnsymbole (Pri-
orität 2).
Warnmeldungen der Priorität 1 (rot)
Bei einer dieser Störungen blinkt oder leuchtet das Symbol und es ertönen
drei aufeinander folgende Warntöne . Die Symbole signalisieren eine Ge-
fahr. Halten Sie das Fahrzeug an und stellen Sie den Motor ab. Überprüfen 
Sicher ist sicherHinweise zur BedienungRat und TatTechnische Daten

68Cockpit
Sie die gestörte Funktion und beseitigen Sie den Defekt. Nehmen Sie, wenn
nötig, fachmännische Hilfe in Anspruch.
Liegen mehrere Störungen der Priorität 1 vor, erscheinen die Symbole hin-
tereinander, jeweils für etwa 2 Sekunden. Die Symbole blinken so lange, bis
der Defekt beseitigt ist.
Solange eine Warnmeldung der Priorität 1 vorliegt, werden keine Menüs im
Display angezeigt.
Beispiele für Warnmeldungen der Priorität 1 (rot)
● Bremsanlagen-Symbol  mit Warnmeldung STOPP BREMSFLÜSSIGKEIT
BEDIENUNGSANLEITUNG bzw. STOPP BREMSENFEHLER BEDIENUNGSANLEI- TUNG.
● Kühlmittel-Symbol  mit Warnmeldung STOPP KÜHLMITTEL PRÜFEN BE-
DIENUNGSANLEITUNG.
● Motoröldruck-Symbol  mit Warnmeldung STOPP ÖLDRUCK MOTOR
AUS! BEDIENUNGSANLEITUNG.
Warnmeldungen der Priorität 2 (gelb)
Bei einer dieser Störungen leuchtet das entsprechende Symbol auf und es
ertönt ein Warnton . Überprüfen Sie die entsprechende Funktion möglichst
bald, auch wenn das Fahrzeug gefahrlos betrieben werden kann.
Liegen mehrere Warnmeldungen der Priorität 2 vor, erscheinen die Symbole
hintereinander jeweils für etwa 2 Sekunden. Nach einer Wartezeit ver-
schwindet der Informationstext und das Symbol wird als Erinnerung am Dis-
playrand angezeigt.
Warnmeldungen der Priorität 2 werden erst angezeigt, wenn keine Warn-
meldung der Priorität 1 vorliegt!
Beispiele für Warnmeldungen der Priorität 2 (gelb) 1)
● Kontrollleuchte für Kraftstoffreserve mit Informationstext TANKEN.Informationsmeldungen am Display*
Textnach-
richten
a)Erläuterung
SERVICEEs ist ein Service fällig. Wenden Sie sich an einen Fachbe-
trieb.
WEGFAHR-
SPERREWegfahrsperre aktiv. Das Fahrzeug kann nicht gestartet wer-
den. Wenden Sie sich an einen Fachbetrieb.
FEHLERKombiinstrument defekt. Wenden Sie sich an einen Fachbe-
trieb.
LUFTFILTERREINIGENWarnung: Reinigen Sie den Luftfilter.
KEIN
SCHLÜSSELWarnung: Es befindet sich kein zugehöriger Schlüssel im
Fahrzeug.
SCHLÜSSEL- BATTERIEWarnung: Die Schlüsselbatterie ist schwach. Wechseln Sie
die Batterie.
KUPPLUNGWarnung: Treten Sie zum Anfahren die Kupplung. Bei Fahr-
zeugen mit Schaltgetriebe und Start-Stopp-System.
--> P/NWarnung: Legen Sie den Wählhebel in Stellung P oder N, um
den Motor zu starten. Nur bei Fahrzeugen mit Automatikge-
triebe.
--> PWarnung: Legen Sie den Wählhebel beim Abschalten des
Motors in die Stellung P.
STARTETWarnung: Der Motor startet automatisch. Start-Stopp-Sys-
tem eingeschaltet.
MANUELLSTARTENWarnung: Der Motor muss manuell gestartet werden. Start-
Stopp-System eingeschaltet.
FEHLER
START STOPPWarnung: Fehler im Start-Stopp-System. 
1)
Modellabhängig
