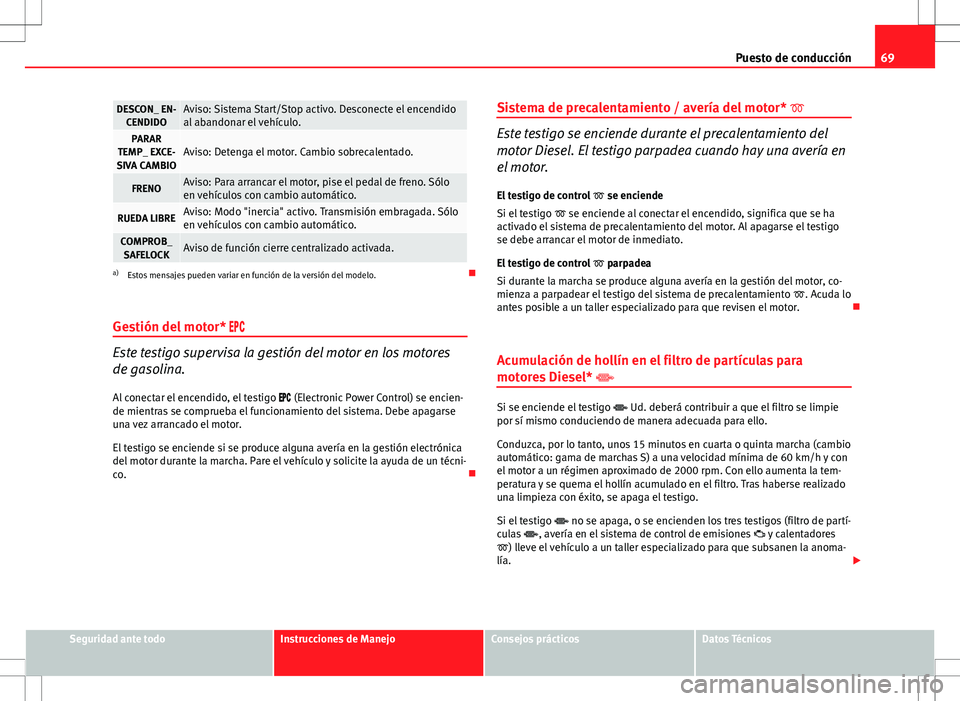

Page 71 of 290
69
Puesto de conducción
DESCON_ EN-
CENDIDOAviso: Sistema Start/Stop activo. Desconecte el encendido
al abandonar el vehículo.
PARAR
TEMP_ EXCE-
SIVA CAMBIOAviso: Detenga el motor. Cambio sobrecalentado.
FRENOAviso: Para arrancar el motor, pise el pedal de freno. Sólo
en vehículos con cambio automático.
RUEDA LIBREAviso: Modo "inercia" activo. Transmisión embragada. Sólo
en vehículos con cambio automático.
COMPROB_ SAFELOCKAviso de función cierre centralizado activada.
a) Estos mensajes pueden variar en función de la versión del modelo.
Gestión del motor*
Este testigo supervisa la gestión del motor en los motores
de gasolina.
Al conectar el encendido, el testigo (Electronic Power Control) se encien-
de mientras se comprueba el funcionamiento del sistema. Debe apagarse
una vez arrancado el motor.
El testigo se enciende si se produce alguna avería en la gestión electrónica
del motor durante la marcha. Pare el vehículo y solicite la ayuda de un técni-
co. Sistema de precalentamiento / avería del motor*
Este testigo se enciende durante el precalentamiento del
motor Diesel. El testigo parpadea cuando hay una avería en
el motor.
El testigo de control se enciende
Si el testigo se enciende al conectar el encendido, significa que se ha
activado el sistema de precalentamiento del motor. Al apagarse el testigo
se debe arrancar el motor de inmediato.
El testigo de control parpadea
Si durante la marcha se produce alguna avería en la gestión del motor, co-
mienza a parpadear el testigo del sistema de precalentamiento . Acuda lo
antes posible a un taller especializado para que revisen el motor.
Acumulación de hollín en el filtro de partículas para
motores Diesel*
Si se enciende el testigo Ud. deberá contribuir a que el filtro se limpie
por sí mismo conduciendo de manera adecuada para ello.
Conduzca, por lo tanto, unos 15 minutos en cuarta o quinta marcha (cambio
automático: gama de marchas S) a una velocidad mínima de 60 km/h y con
el motor a un régimen aproximado de 2000 rpm. Con ello aumenta la tem-
peratura y se quema el hollín acumulado en el filtro. Tras haberse realizado
una limpieza con éxito, se apaga el testigo.
Si el testigo no se apaga, o se encienden los tres testigos (filtro de partí-
culas , avería en el sistema de control de emisiones y calentadores
) lleve el vehículo a un taller especializado para que subsanen la anoma-
lía.
Seguridad ante todoInstrucciones de ManejoConsejos prácticosDatos Técnicos
Page 72 of 290
70Puesto de conducción
ATENCIÓN
● Adapte siempre la velocidad a las condiciones meteorológicas de la
calzada, del terreno y del tráfico. Las recomendaciones de conducción,
nunca le deben inducir a desacatar las disposiciones legales del tráfico
rodado.
● Las altas temperaturas que se alcanzan en el filtro de partículas para
motores Diesel, aconsejan aparcar el vehículo de forma que el filtro de
partículas no entre en contacto con materiales altamente inflamables que
se encuentren debajo del vehículo. De lo contrario, existe peligro de in-
cendio.
Presión del aceite del motor
Si este testigo se ilumina de color rojo indica que la presión
del aceite del motor es demasiado baja.
Si el símbolo parpadea y al mismo tiempo suenan tres señales de adverten-
cia, pare el motor y compruebe el nivel del aceite. En caso necesario, añada
aceite ⇒ página 207.
Si el testigo parpadea aunque el nivel de aceite sea correcto, no continúe la
marcha. No deje que el motor siga funcionando, ni siquiera al ralentí. Solici-
te la ayuda de un profesional.
Comprobar el nivel de aceite
Si se ilumina en amarillo el testigo habrá que comprobar el nivel de
aceite del motor cuanto antes. Reponga aceite ⇒ página 207 en cuanto
tenga oportunidad de hacerlo.
Sensor del nivel de aceite averiado*
Si el testigo amarillo parpadea, acuda a un taller especializado para que
revisen el sensor del nivel de aceite. Hasta entonces y por razones de segu- ridad se deberá comprobar el nivel de aceite cada vez que se vaya a repos-
tar.
Avería en una bombilla*
Este testigo se ilumina cuando no funciona una bombilla. El testigo se ilumina cuando se produce una avería en la iluminación de
los intermitentes, faros, luz de posición y antiniebla.
Líquido limpiacristales*
Este testigo se enciende cuando el nivel de agua del depósi-
to del lavacristales es muy bajo.
Aproveche para rellenar el depósito en la próxima ocasión que se le presen-
te ⇒ página 211.
Luz trasera antiniebla*
El testigo se enciende cuando la luz trasera antiniebla está encendida.
Para más información ⇒ página 98.

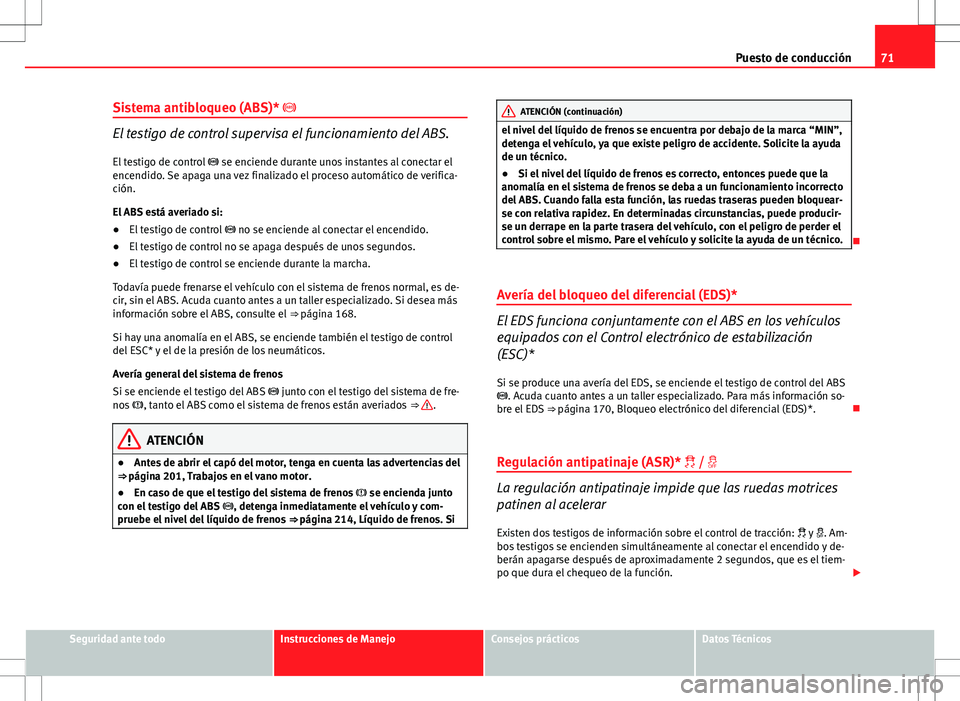

Page 73 of 290
71
Puesto de conducción
Sistema antibloqueo (ABS)*
El testigo de control supervisa el funcionamiento del ABS. El testigo de control se enciende durante unos instantes al conectar el
encendido. Se apaga una vez finalizado el proceso automático de verifica-
ción.
El ABS está averiado si:
● El testigo de control no se enciende al conectar el encendido.
● El testigo de control no se apaga después de unos segundos.
● El testigo de control se enciende durante la marcha.
Todavía puede frenarse el vehículo con el sistema de frenos normal, es de-
cir, sin el ABS. Acuda cuanto antes a un taller especializado. Si desea más
información sobre el ABS, consulte el ⇒ página 168.
Si hay una anomalía en el ABS, se enciende también el testigo de control
del ESC* y el de la presión de los neumáticos.
Avería general del sistema de frenos
Si se enciende el testigo del ABS junto con el testigo del sistema de fre-
nos , tanto el ABS como el sistema de frenos están averiados ⇒
.
ATENCIÓN
● Antes de abrir el capó del motor, tenga en cuenta las advertencias del
⇒ página 201, Trabajos en el vano motor.
● En caso de que el testigo del sistema de frenos se encienda junto
con el testigo del ABS , detenga inmediatamente el vehículo y com-
pruebe el nivel del líquido de frenos ⇒ página 214, Líquido de frenos. Si
ATENCIÓN (continuación)
el nivel del líquido de frenos se encuentra por debajo de la marca “MIN”,
detenga el vehículo, ya que existe peligro de accidente. Solicite la ayuda
de un técnico.
● Si el nivel del líquido de frenos es correcto, entonces puede que la
anomalía en el sistema de frenos se deba a un funcionamiento incorrecto
del ABS. Cuando falla esta función, las ruedas traseras pueden bloquear-
se con relativa rapidez. En determinadas circunstancias, puede producir-
se un derrape en la parte trasera del vehículo, con el peligro de perder el
control sobre el mismo. Pare el vehículo y solicite la ayuda de un técnico.
Avería del bloqueo del diferencial (EDS)*
El EDS funciona conjuntamente con el ABS en los vehículos
equipados con el Control electrónico de estabilización
(ESC)* Si se produce una avería del EDS, se enciende el testigo de control del ABS
. Acuda cuanto antes a un taller especializado. Para más información so-
bre el EDS ⇒ página 170, Bloqueo electrónico del diferencial (EDS)*.
Regulación antipatinaje (ASR)* /
La regulación antipatinaje impide que las ruedas motrices
patinen al acelerar
Existen dos testigos de información sobre el control de tracción: y . Am-
bos testigos se encienden simultáneamente al conectar el encendido y de-
berán apagarse después de aproximadamente 2 segundos, que es el tiem-
po que dura el chequeo de la función.
Seguridad ante todoInstrucciones de ManejoConsejos prácticosDatos Técnicos

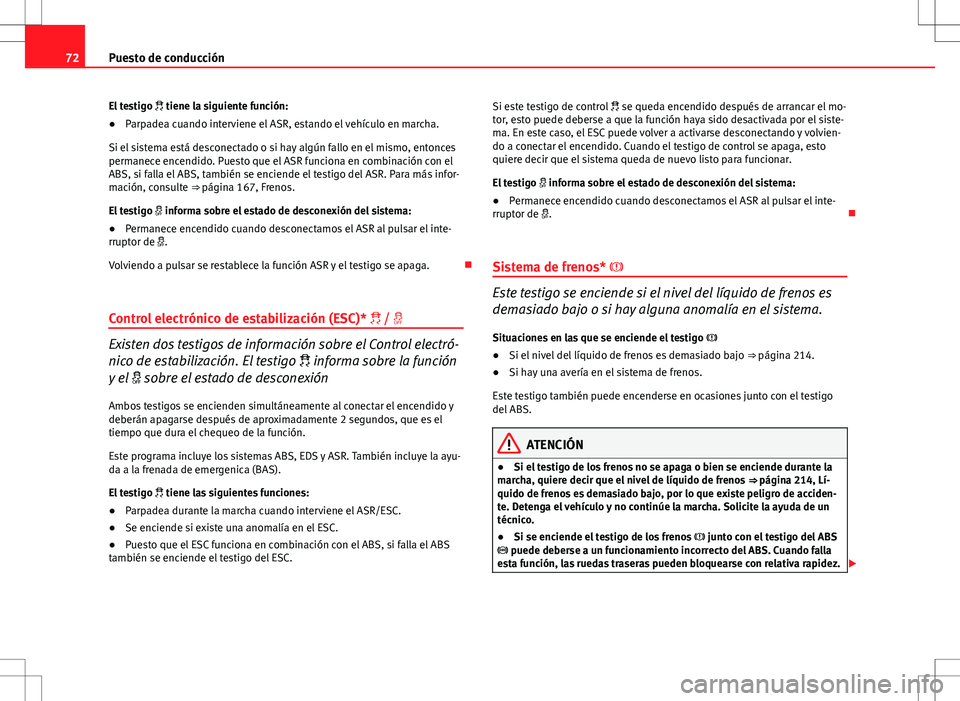

Page 74 of 290
72Puesto de conducción
El testigo tiene la siguiente función:
● Parpadea cuando interviene el ASR, estando el vehículo en marcha.
Si el sistema está desconectado o si hay algún fallo en el mismo, entonces
permanece encendido. Puesto que el ASR funciona en combinación con el
ABS, si falla el ABS, también se enciende el testigo del ASR. Para más infor-
mación, consulte ⇒ página 167, Frenos.
El testigo informa sobre el estado de desconexión del sistema:
● Permanece encendido cuando desconectamos el ASR al pulsar el inte-
rruptor de .
Volviendo a pulsar se restablece la función ASR y el testigo se apaga.
Control electrónico de estabilización (ESC)* /
Existen dos testigos de información sobre el Control electró-
nico de estabilización. El testigo informa sobre la función
y el sobre el estado de desconexión
Ambos testigos se encienden simultáneamente al conectar el encendido y
deberán apagarse después de aproximadamente 2 segundos, que es el
tiempo que dura el chequeo de la función.
Este programa incluye los sistemas ABS, EDS y ASR. También incluye la ayu-
da a la frenada de emergenica (BAS).
El testigo tiene las siguientes funciones:
● Parpadea durante la marcha cuando interviene el ASR/ESC.
● Se enciende si existe una anomalía en el ESC.
● Puesto que el ESC funciona en combinación con el ABS, si falla el ABS
también se enciende el testigo del ESC. Si este testigo de control
se queda encendido después de arrancar el mo-
tor, esto puede deberse a que la función haya sido desactivada por el siste-
ma. En este caso, el ESC puede volver a activarse desconectando y volvien-
do a conectar el encendido. Cuando el testigo de control se apaga, esto
quiere decir que el sistema queda de nuevo listo para funcionar.
El testigo informa sobre el estado de desconexión del sistema:
● Permanece encendido cuando desconectamos el ASR al pulsar el inte-
rruptor de .
Sistema de frenos*
Este testigo se enciende si el nivel del líquido de frenos es
demasiado bajo o si hay alguna anomalía en el sistema.
Situaciones en las que se enciende el testigo
● Si el nivel del líquido de frenos es demasiado bajo ⇒ página 214.
● Si hay una avería en el sistema de frenos.
Este testigo también puede encenderse en ocasiones junto con el testigo
del ABS.
ATENCIÓN
● Si el testigo de los frenos no se apaga o bien se enciende durante la
marcha, quiere decir que el nivel de líquido de frenos ⇒ página 214, Lí-
quido de frenos es demasiado bajo, por lo que existe peligro de acciden-
te. Detenga el vehículo y no continúe la marcha. Solicite la ayuda de un
técnico.
● Si se enciende el testigo de los frenos junto con el testigo del ABS
puede deberse a un funcionamiento incorrecto del ABS. Cuando falla
esta función, las ruedas traseras pueden bloquearse con relativa rapidez.

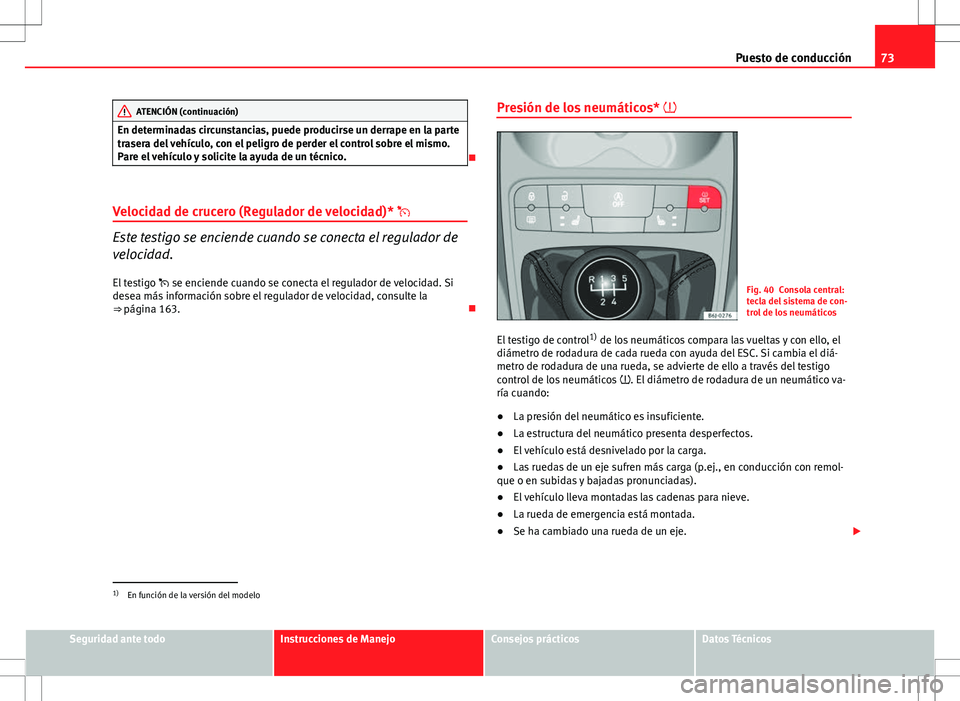

Page 75 of 290
73
Puesto de conducción
ATENCIÓN (continuación)
En determinadas circunstancias, puede producirse un derrape en la parte
trasera del vehículo, con el peligro de perder el control sobre el mismo.
Pare el vehículo y solicite la ayuda de un técnico.
Velocidad de crucero (Regulador de velocidad)*
Este testigo se enciende cuando se conecta el regulador de
velocidad.
El testigo se enciende cuando se conecta el regulador de velocidad. Si
desea más información sobre el regulador de velocidad, consulte la
⇒ página 163. Presión de los neumáticos*
Fig. 40 Consola central:
tecla del sistema de con-
trol de los neumáticos
El testigo de control 1)
de los neumáticos compara las vueltas y con ello, el
diámetro de rodadura de cada rueda con ayuda del ESC. Si cambia el diá-
metro de rodadura de una rueda, se advierte de ello a través del testigo
control de los neumáticos . El diámetro de rodadura de un neumático va-
ría cuando:
● La presión del neumático es insuficiente.
● La estructura del neumático presenta desperfectos.
● El vehículo está desnivelado por la carga.
● Las ruedas de un eje sufren más carga (p.ej., en conducción con remol-
que o en subidas y bajadas pronunciadas).
● El vehículo lleva montadas las cadenas para nieve.
● La rueda de emergencia está montada.
● Se ha cambiado una rueda de un eje.
1)
En función de la versión del modelo
Seguridad ante todoInstrucciones de ManejoConsejos prácticosDatos Técnicos

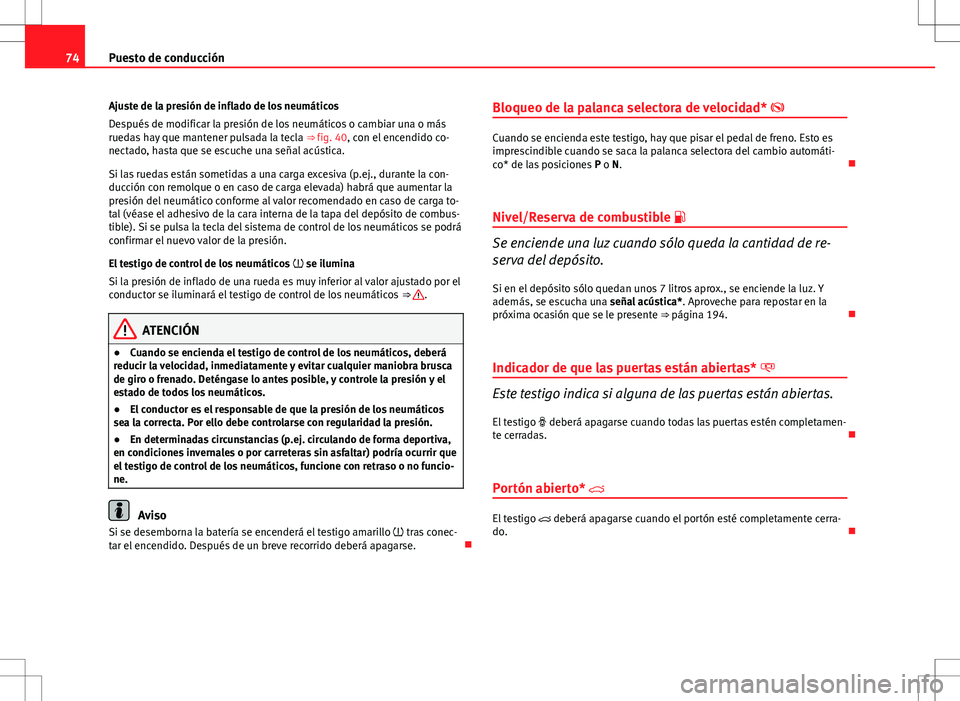

Page 76 of 290
74Puesto de conducción
Ajuste de la presión de inflado de los neumáticos
Después de modificar la presión de los neumáticos o cambiar una o más
ruedas hay que mantener pulsada la tecla ⇒ fig. 40, con el encendido co-
nectado, hasta que se escuche una señal acústica.
Si las ruedas están sometidas a una carga excesiva (p.ej., durante la con-
ducción con remolque o en caso de carga elevada) habrá que aumentar la
presión del neumático conforme al valor recomendado en caso de carga to-
tal (véase el adhesivo de la cara interna de la tapa del depósito de combus-
tible). Si se pulsa la tecla del sistema de control de los neumáticos se podrá
confirmar el nuevo valor de la presión.
El testigo de control de los neumáticos se ilumina
Si la presión de inflado de una rueda es muy inferior al valor ajustado por el
conductor se iluminará el testigo de control de los neumáticos ⇒
.
ATENCIÓN
● Cuando se encienda el testigo de control de los neumáticos, deberá
reducir la velocidad, inmediatamente y evitar cualquier maniobra brusca
de giro o frenado. Deténgase lo antes posible, y controle la presión y el
estado de todos los neumáticos.
● El conductor es el responsable de que la presión de los neumáticos
sea la correcta. Por ello debe controlarse con regularidad la presión.
● En determinadas circunstancias (p.ej. circulando de forma deportiva,
en condiciones invernales o por carreteras sin asfaltar) podría ocurrir que
el testigo de control de los neumáticos, funcione con retraso o no funcio-
ne.
Aviso
Si se desemborna la batería se encenderá el testigo amarillo tras conec-
tar el encendido. Después de un breve recorrido deberá apagarse. Bloqueo de la palanca selectora de velocidad*
Cuando se encienda este testigo, hay que pisar el pedal de freno. Esto es
imprescindible cuando se saca la palanca selectora del cambio automáti-
co* de las posiciones P o N.
Nivel/Reserva de combustible
Se enciende una luz cuando sólo queda la cantidad de re-
serva del depósito. Si en el depósito sólo quedan unos 7 litros aprox., se enciende la luz. Y
además, se escucha una señal acústica* . Aproveche para repostar en la
próxima ocasión que se le presente ⇒ página 194.
Indicador de que las puertas están abiertas*
Este testigo indica si alguna de las puertas están abiertas.
El testigo deberá apagarse cuando todas las puertas estén completamen-
te cerradas.
Portón abierto*
El testigo deberá apagarse cuando el portón esté completamente cerra-
do.

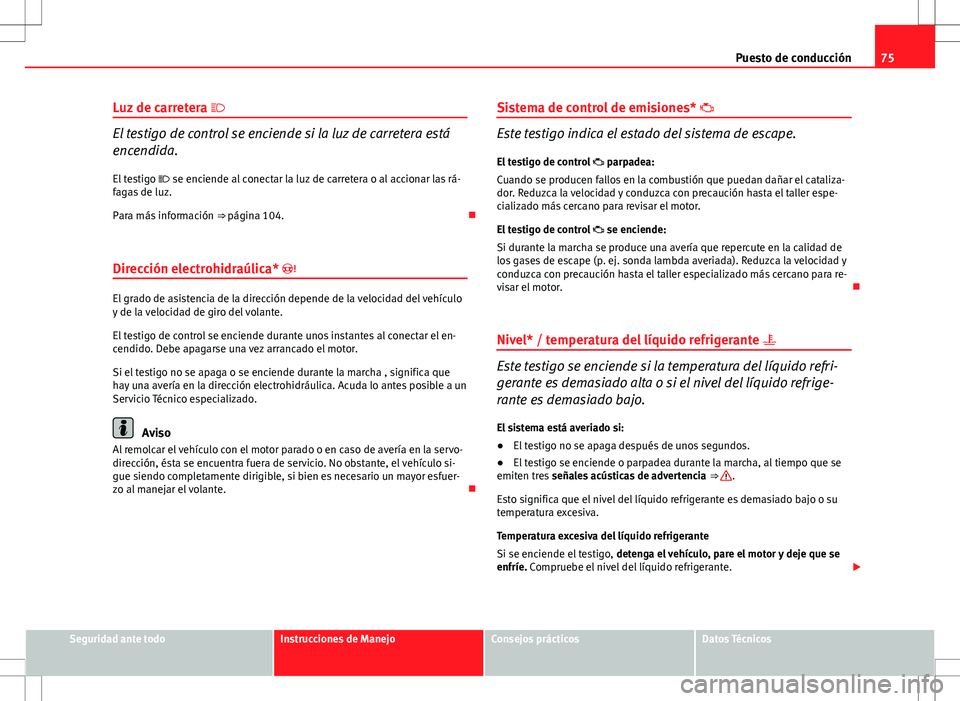

Page 77 of 290
75
Puesto de conducción
Luz de carretera
El testigo de control se enciende si la luz de carretera está
encendida.
El testigo se enciende al conectar la luz de carretera o al accionar las rá-
fagas de luz.
Para más información ⇒ página 104.
Dirección electrohidraúlica*
El grado de asistencia de la dirección depende de la velocidad del vehículo
y de la velocidad de giro del volante.
El testigo de control se enciende durante unos instantes al conectar el en-
cendido. Debe apagarse una vez arrancado el motor.
Si el testigo no se apaga o se enciende durante la marcha , significa que
hay una avería en la dirección electrohidráulica. Acuda lo antes posible a un
Servicio Técnico especializado.
Aviso
Al remolcar el vehículo con el motor parado o en caso de avería en la servo-
dirección, ésta se encuentra fuera de servicio. No obstante, el vehículo si-
gue siendo completamente dirigible, si bien es necesario un mayor esfuer-
zo al manejar el volante. Sistema de control de emisiones*
Este testigo indica el estado del sistema de escape.
El testigo de control parpadea:
Cuando se producen fallos en la combustión que puedan dañar el cataliza-
dor. Reduzca la velocidad y conduzca con precaución hasta el taller espe-
cializado más cercano para revisar el motor.
El testigo de control se enciende:
Si durante la marcha se produce una avería que repercute en la calidad de
los gases de escape (p. ej. sonda lambda averiada). Reduzca la velocidad y
conduzca con precaución hasta el taller especializado más cercano para re-
visar el motor.
Nivel* / temperatura del líquido refrigerante
Este testigo se enciende si la temperatura del líquido refri-
gerante es demasiado alta o si el nivel del líquido refrige-
rante es demasiado bajo.
El sistema está averiado si:
●El testigo no se apaga después de unos segundos.
● El testigo se enciende o parpadea durante la marcha, al tiempo que se
emiten tres señales acústicas de advertencia ⇒
.
Esto significa que el nivel del líquido refrigerante es demasiado bajo o su
temperatura excesiva.
Temperatura excesiva del líquido refrigerante
Si se enciende el testigo, detenga el vehículo, pare el motor y deje que se
enfríe. Compruebe el nivel del líquido refrigerante.
Seguridad ante todoInstrucciones de ManejoConsejos prácticosDatos Técnicos

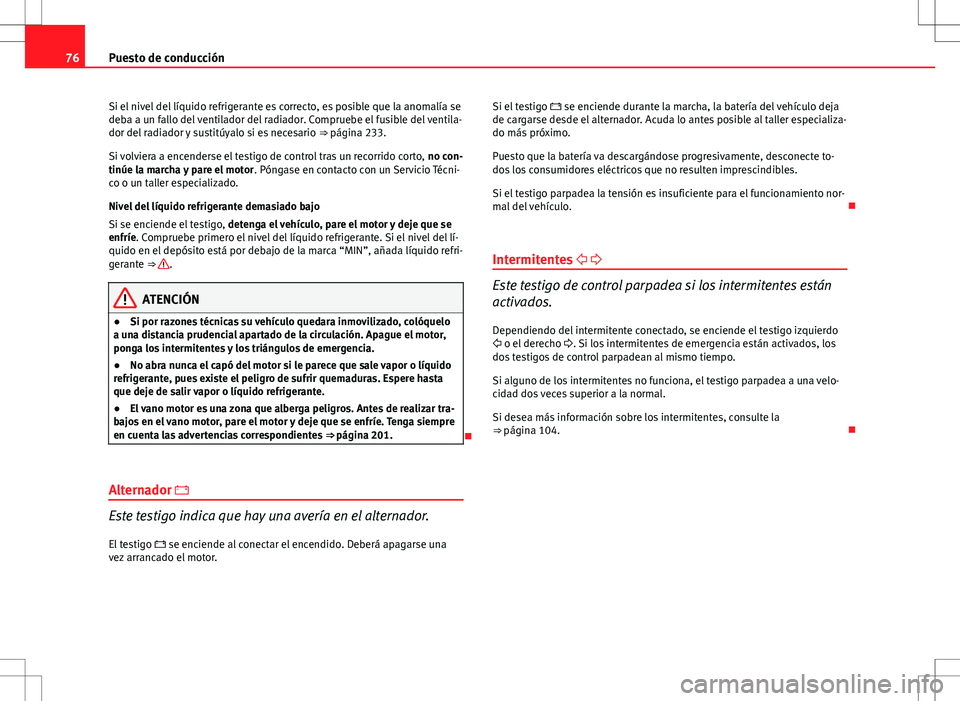

Page 78 of 290
76Puesto de conducción
Si el nivel del líquido refrigerante es correcto, es posible que la anomalía se
deba a un fallo del ventilador del radiador. Compruebe el fusible del ventila-
dor del radiador y sustitúyalo si es necesario ⇒ página 233.
Si volviera a encenderse el testigo de control tras un recorrido corto, no con-
tinúe la marcha y pare el motor . Póngase en contacto con un Servicio Técni-
co o un taller especializado.
Nivel del líquido refrigerante demasiado bajo
Si se enciende el testigo, detenga el vehículo, pare el motor y deje que se
enfríe. Compruebe primero el nivel del líquido refrigerante. Si el nivel del lí-
quido en el depósito está por debajo de la marca “MIN”, añada líquido refri-
gerante ⇒
.
ATENCIÓN
● Si por razones técnicas su vehículo quedara inmovilizado, colóquelo
a una distancia prudencial apartado de la circulación. Apague el motor,
ponga los intermitentes y los triángulos de emergencia.
● No abra nunca el capó del motor si le parece que sale vapor o líquido
refrigerante, pues existe el peligro de sufrir quemaduras. Espere hasta
que deje de salir vapor o líquido refrigerante.
● El vano motor es una zona que alberga peligros. Antes de realizar tra-
bajos en el vano motor, pare el motor y deje que se enfríe. Tenga siempre
en cuenta las advertencias correspondientes ⇒ página 201.
Alternador
Este testigo indica que hay una avería en el alternador. El testigo se enciende al conectar el encendido. Deberá apagarse una
vez arrancado el motor. Si el testigo
se enciende durante la marcha, la batería del vehículo deja
de cargarse desde el alternador. Acuda lo antes posible al taller especializa-
do más próximo.
Puesto que la batería va descargándose progresivamente, desconecte to-
dos los consumidores eléctricos que no resulten imprescindibles.
Si el testigo parpadea la tensión es insuficiente para el funcionamiento nor-
mal del vehículo.
Intermitentes
Este testigo de control parpadea si los intermitentes están
activados.
Dependiendo del intermitente conectado, se enciende el testigo izquierdo
o el derecho . Si los intermitentes de emergencia están activados, los
dos testigos de control parpadean al mismo tiempo.
Si alguno de los intermitentes no funciona, el testigo parpadea a una velo-
cidad dos veces superior a la normal.
Si desea más información sobre los intermitentes, consulte la
⇒ página 104.

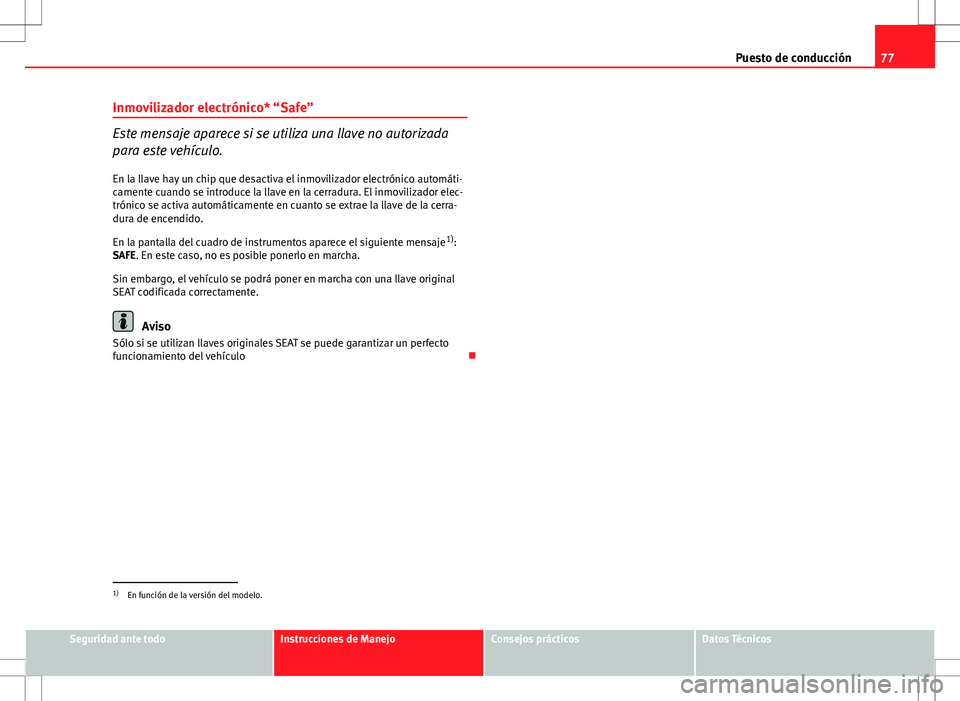

Page 79 of 290
77
Puesto de conducción
Inmovilizador electrónico* “Safe”
Este mensaje aparece si se utiliza una llave no autorizada
para este vehículo.
En la llave hay un chip que desactiva el inmovilizador electrónico automáti-
camente cuando se introduce la llave en la cerradura. El inmovilizador elec-
trónico se activa automáticamente en cuanto se extrae la llave de la cerra-
dura de encendido.
En la pantalla del cuadro de instrumentos aparece el siguiente mensaje 1)
:
SAFE. En este caso, no es posible ponerlo en marcha.
Sin embargo, el vehículo se podrá poner en marcha con una llave original
SEAT codificada correctamente.
Aviso
Sólo si se utilizan llaves originales SEAT se puede garantizar un perfecto
funcionamiento del vehículo
1)
En función de la versión del modelo.
Seguridad ante todoInstrucciones de ManejoConsejos prácticosDatos Técnicos

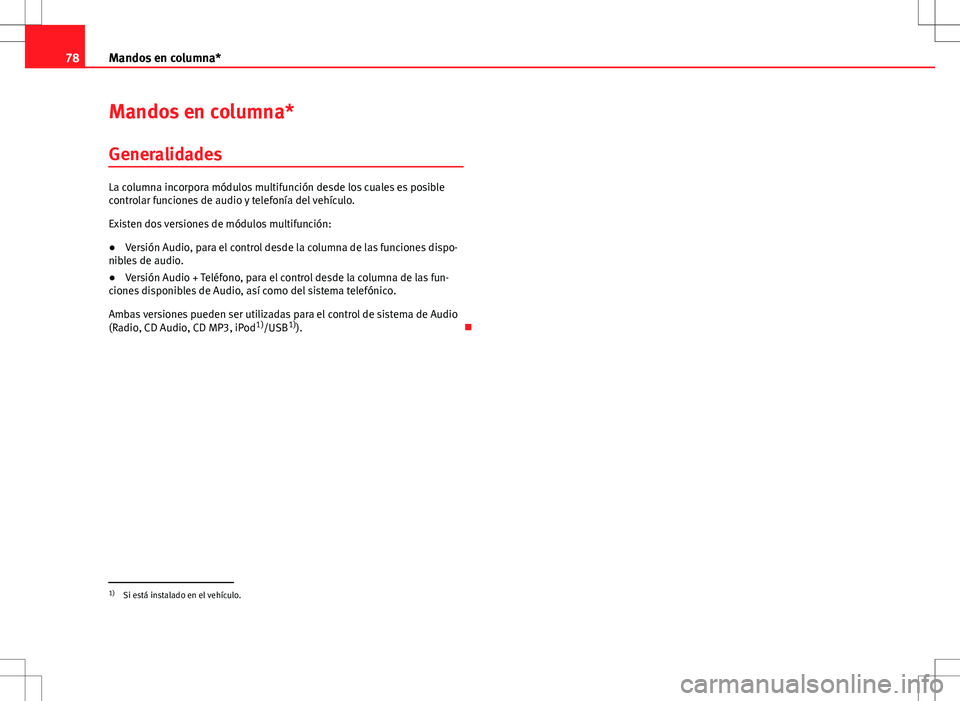

Page 80 of 290
78Mandos en columna*
Mandos en columna*
Generalidades
La columna incorpora módulos multifunción desde los cuales es posible
controlar funciones de audio y telefonía del vehículo.
Existen dos versiones de módulos multifunción:
● Versión Audio, para el control desde la columna de las funciones dispo-
nibles de audio.
● Versión Audio + Teléfono, para el control desde la columna de las fun-
ciones disponibles de Audio, así como del sistema telefónico.
Ambas versiones pueden ser utilizadas para el control de sistema de Audio
(Radio, CD Audio, CD MP3, iPod 1)
/USB 1)
).
1)
Si está instalado en el vehículo.
