Selbsthilfe
230
–Die Fassung ⇒Seite 229, Abb. 148 herausnehmen.
– Die Glühlampe herausziehen.
– Beim Einsetzen der neuen Lampe in umgekehrter Reihenfolge vorgehen.Glühlampe für Blinker – Öffnen Sie die Motorraumklappe.
–Die Fassung ⇒Abb. 149 nach links drehen und ziehen.
– Die Glühlampe durch Druck auf die Lampenfassung und gleich- zeitiges Drehen nach links herausnehmen.
– Beim Einsetzen der neuen Lampe in umgekehrter Reihenfolge vorgehen.

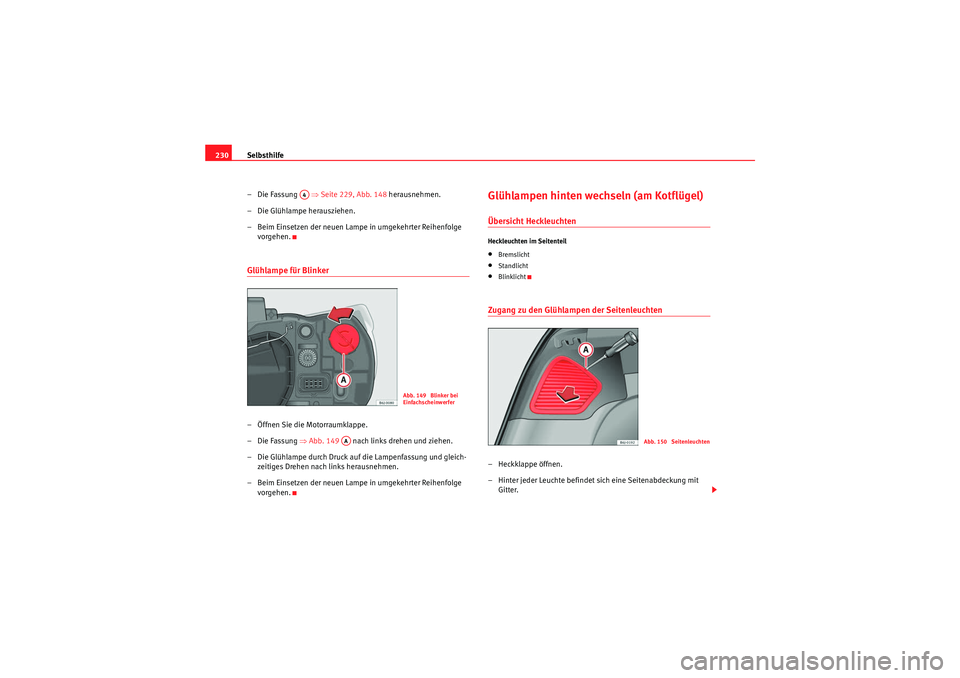

Glühlampen hinten wechseln (am Kotflügel)Übersicht HeckleuchtenHeckleuchten im Seitenteil•Bremslicht•Standlicht•BlinklichtZugang zu den Glühlampen der Seitenleuchten– Heckklappe öffnen.
– Hinter jeder Leuchte befindet sich eine Seitenabdeckung mit Gitter.
A4
Abb. 149 Blinker bei
Einfachscheinwerfer
AA
Abb. 150 Seitenleuchten
Ibiza ST_DE.book Seite 230 Dienstag, 12. Januar 2010 12:15 12

Selbsthilfe231
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Te c h n i s c h e D a t e n

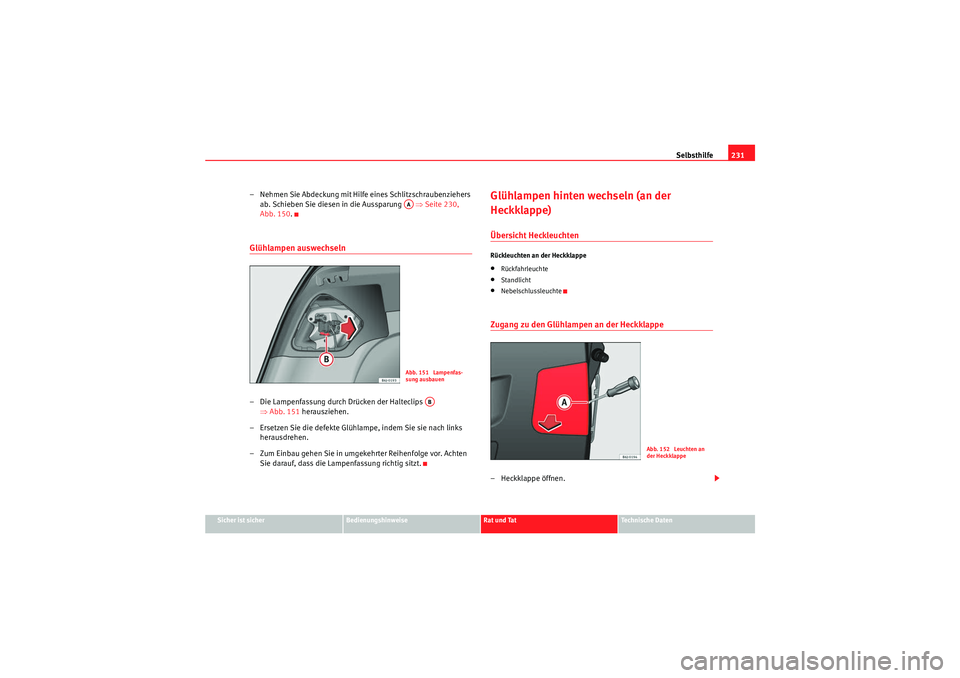

– Nehmen Sie Abdeckung mit Hilfe eines Schlitzschraubenziehers
ab. Schieben Sie diesen in die Aussparung ⇒Seite 230,
Abb. 150 .Glühlampen auswechseln– Die Lampenfassung durch Drücken der Halteclips
⇒Abb. 151 herausziehen.
– Ersetzen Sie die defekte Glühlampe, indem Sie sie nach links herausdrehen.
– Zum Einbau gehen Sie in umgekehrter Reihenfolge vor. Achten Sie darauf, dass die Lampenfassung richtig sitzt.
Glühlampen hinten wechseln (an der
Heckklappe)Übersicht HeckleuchtenRückleuchten an der Heckklappe•Rückfahrleuchte•Standlicht•NebelschlussleuchteZugang zu den Glühlampen an der Heckklappe– Heckklappe öffnen.
AAAbb. 151 Lampenfas-
sung ausbauen
AB
Abb. 152 Leuchten an
der Heckklappe
Ibiza ST_DE.book Seite 231 Dienstag, 12. Januar 2010 12:15 12

Selbsthilfe
232

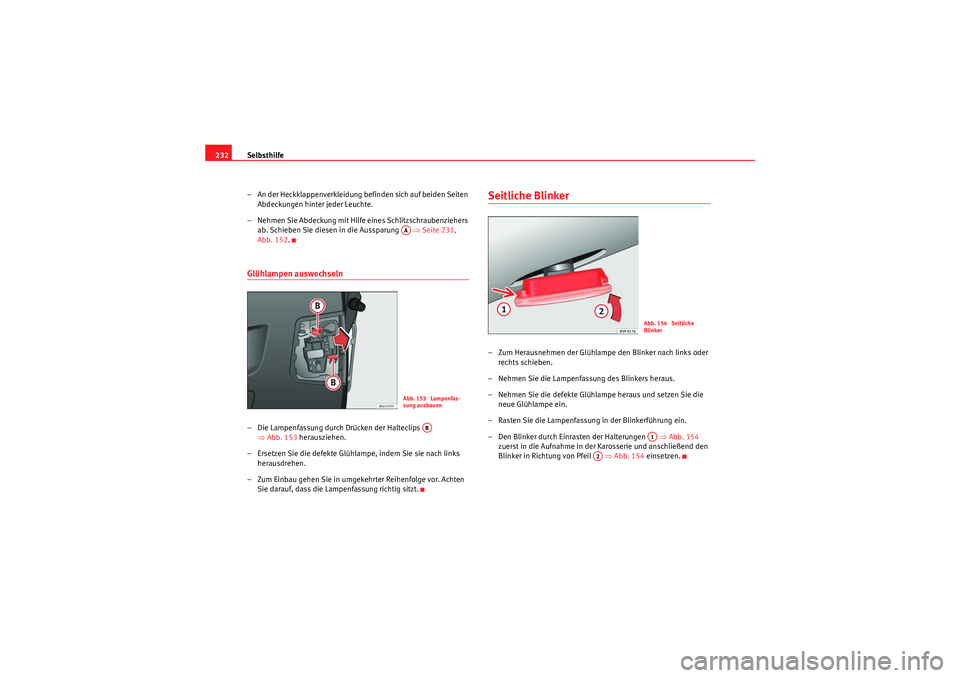

– An der Heckklappenverkleidung befinden sich auf beiden Seiten Abdeckungen hinter jeder Leuchte.
– Nehmen Sie Abdeckung mit Hilfe eines Schlitzschraubenziehers ab. Schieben Sie diesen in die Aussparung ⇒Seite 231,
Abb. 152 .Glühlampen auswechseln– Die Lampenfassung durch Drücken der Halteclips
⇒Abb. 153 herausziehen.
– Ersetzen Sie die defekte Glühlampe, indem Sie sie nach links herausdrehen.
– Zum Einbau gehen Sie in umgekehrter Reihenfolge vor. Achten Sie darauf, dass die Lampenfassung richtig sitzt.
Seitliche Blinker– Zum Herausnehmen der Glühlampe den Blinker nach links oder rechts schieben.
– Nehmen Sie die Lampenfassung des Blinkers heraus.
– Nehmen Sie die defekte Glühlampe heraus und setzen Sie die neue Glühlampe ein.
– Rasten Sie die Lampenfassung in der Blinkerführung ein.
– Den Blinker durch Einrasten der Halterungen ⇒Abb. 154
zuerst in die Aufnahme in der Karosserie und anschließend den
Blinker in Richtung von Pfeil ⇒Abb. 154 einsetzen.
AAAbb. 153 Lampenfas-
sung ausbauen
AB
Abb. 154 Seitliche
BlinkerA1
A2
Ibiza ST_DE.book Seite 232 Dienstag, 12. Januar 2010 12:15 12

Selbsthilfe233
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Te c h n i s c h e D a t e n

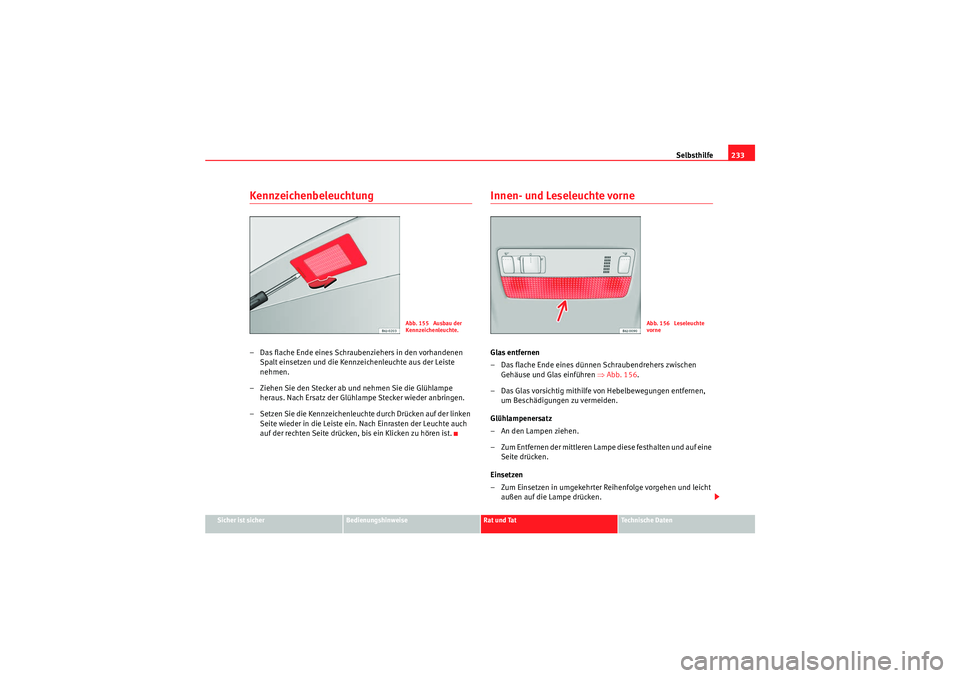

Kennzeichenbeleuchtung – Das flache Ende eines Schraubenziehers in den vorhandenen
Spalt einsetzen und die Kennzeichenleuchte aus der Leiste
nehmen.
– Ziehen Sie den Stecker ab und nehmen Sie die Glühlampe heraus. Nach Ersatz der Glühlampe Stecker wieder anbringen.
– Setzen Sie die Kennzeichenleuchte durch Drücken auf der linken Seite wieder in die Leiste ein. Nach Einrasten der Leuchte auch
auf der rechten Seite drücken, bis ein Klicken zu hören ist.
Innen- und Leseleuchte vorneGlas entfernen
– Das flache Ende eines dünnen Schraubendrehers zwischen Gehäuse und Glas einführen ⇒Abb. 156 .
– Das Glas vorsichtig mithilfe von Hebelbewegungen entfernen, um Beschädigungen zu vermeiden.
Glühlampenersatz
– An den Lampen ziehen.
– Zum Entfernen der mittleren Lampe diese festhalten und auf eine Seite drücken.
Einsetzen
– Zum Einsetzen in umgekehrter Reihenfolge vorgehen und leicht außen auf die Lampe drücken.
Abb. 155 Ausbau der
Kennzeichenleuchte.
Abb. 156 Leseleuchte
vorne
Ibiza ST_DE.book Seite 233 Dienstag, 12. Januar 2010 12:15 12

Selbsthilfe
234

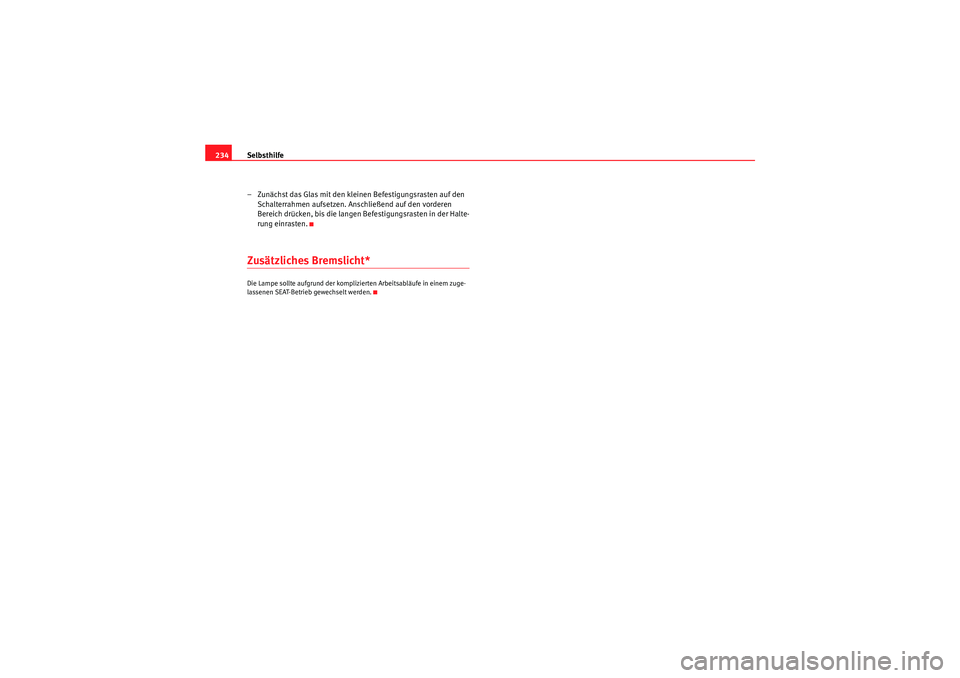

– Zunächst das Glas mit den kleinen Befestigungsrasten auf den Schalterrahmen aufsetzen. Anschließend auf den vorderen
Bereich drücken, bis die langen Befestigungsrasten in der Halte-
rung einrasten.Zusätzliches Bremslicht*Die Lampe sollte aufgrund der komplizierten Arbeitsabläufe in einem zuge-
lassenen SEAT-Betrieb gewechselt werden.
Ibiza ST_DE.book Seite 234 Dienstag, 12. Januar 2010 12:15 12

Selbsthilfe235
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Te c h n i s c h e D a t e n

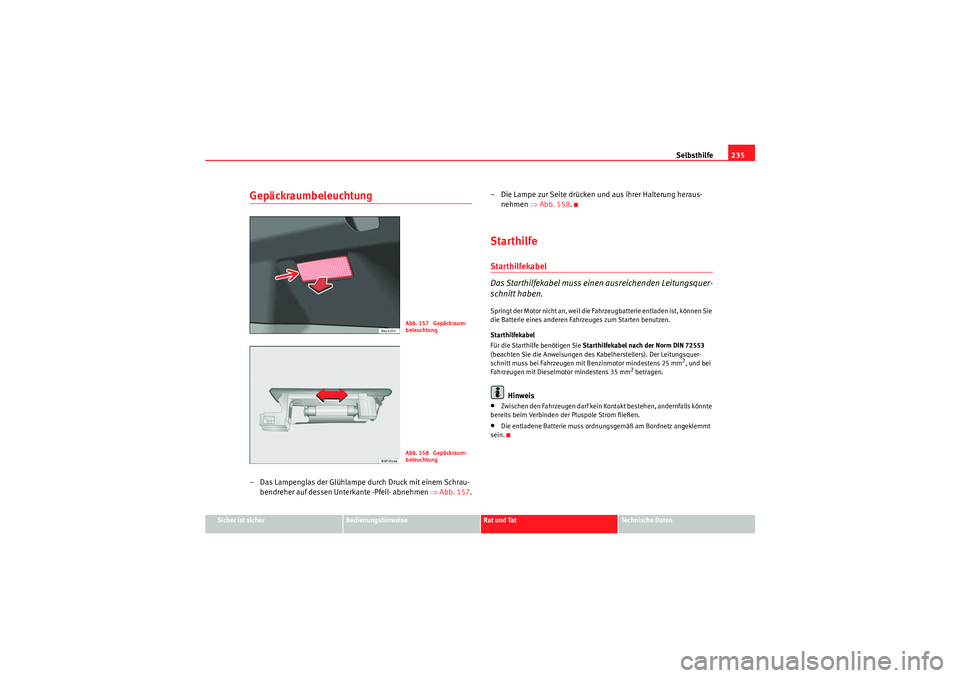

Gepäckraumbeleuchtung– Das Lampenglas der Glühlampe durch Druck mit einem Schrau-
bendreher auf dessen Unterkante -Pfeil- abnehmen ⇒Abb. 157 .– Die Lampe zur Seite drücken und aus ihrer Halterung heraus-
nehmen ⇒Abb. 158 .
StarthilfeStarthilfekabel
Das Starthilfekabel muss einen ausreichenden Leitungsquer-
schnitt haben.Springt der Motor nicht an, weil die Fahrzeugbatterie entladen ist, können Sie
die Batterie eines anderen Fahrzeuges zum Starten benutzen.
Starthilfekabel
Für die Starthilfe benötigen Sie Starthilfekabel nach der Norm DIN 72553
(beachten Sie die Anweisungen des Kabelherstellers). Der Leitungsquer-
schnitt muss bei Fahrzeugen mit Benzinmotor mindestens 25 mm
2, und bei
Fahrzeugen mit Dieselmotor mindestens 35 mm
2 betragen.
Hinweis
•Zwischen den Fahrzeugen darf kein Kontakt bestehen, andernfalls könnte
bereits beim Verbinden der Pluspole Strom fließen.•Die entladene Batterie muss ordnungs gemäß am Bordnetz angeklemmt
sein.
Abb. 157 Gepäckraum-
beleuchtungAbb. 158 Gepäckraum-
beleuchtung
Ibiza ST_DE.book Seite 235 Dienstag, 12. Januar 2010 12:15 12

Selbsthilfe

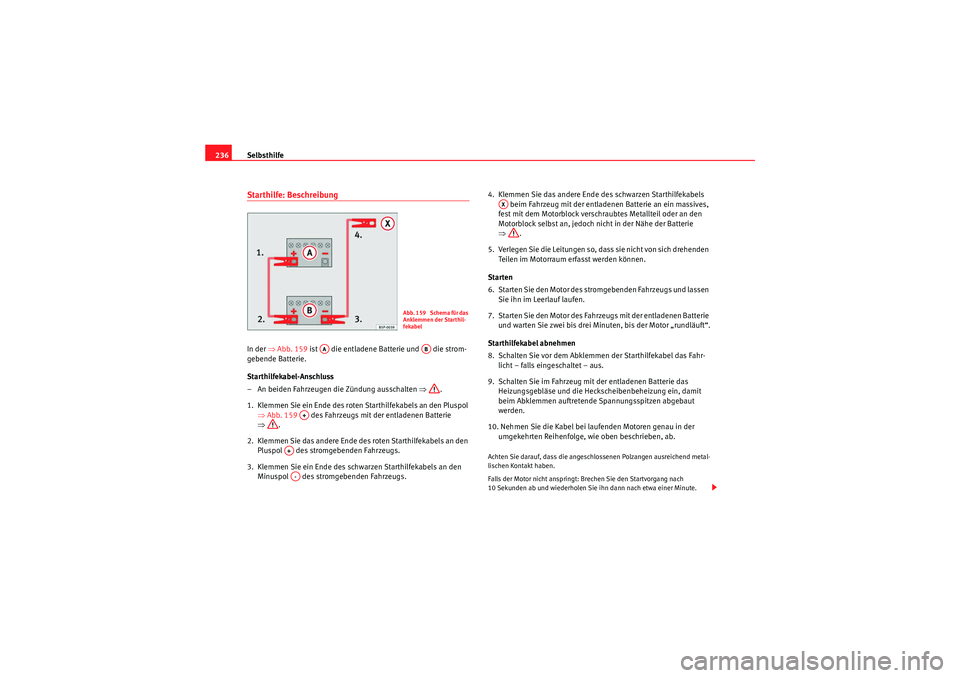

236Starthilfe: BeschreibungIn der ⇒Abb. 159 ist die entladene Batterie und die strom-
gebende Batterie.
Starthilfekabel-Anschluss
– An beiden Fahrzeugen die Zündung ausschalten ⇒.
1. Klemmen Sie ein Ende des roten Starthilfekabels an den Pluspol ⇒Abb. 159 des Fahrzeugs mit der entladenen Batterie
⇒ .
2. Klemmen Sie das andere Ende des roten Starthilfekabels an den Pluspol des stromgebenden Fahrzeugs.
3. Klemmen Sie ein Ende des schwarzen Starthilfekabels an den Minuspol des stromgebenden Fahrzeugs. 4. Klemmen Sie das andere Ende des schwarzen Starthilfekabels
beim Fahrzeug mit der entladenen Batterie an ein massives,
fest mit dem Motorblock verschraubtes Metallteil oder an den
Motorblock selbst an, jedoch nicht in der Nähe der Batterie
⇒ .
5. Verlegen Sie die Leitungen so, dass sie nicht von sich drehenden Teilen im Motorraum er fasst werden können.
Starten
6. Starten Sie den Motor des stro mgebenden Fahrzeugs und lassen
Sie ihn im Leerlauf laufen.
7. Starten Sie den Motor des Fahrzeugs mit der entladenen Batterie und warten Sie zwei bis drei Minuten, bis der Motor „rundläuft“.
Starthilfekabel abnehmen
8. Schalten Sie vor dem Abklemmen der Starthilfekabel das Fahr- licht – falls eingeschaltet – aus.
9. Schalten Sie im Fahrzeug mit der entladenen Batterie das Heizungsgebläse und die Heckscheibenbeheizung ein, damit
beim Abklemmen auftretende Spannungsspitzen abgebaut
werden.
10. Nehmen Sie die Kabel bei laufenden Motoren genau in der umgekehrten Reihenfolge, wie oben beschrieben, ab.
Achten Sie darauf, dass die angeschlossenen Polzangen ausreichend metal-
lischen Kontakt haben.
Falls der Motor nicht anspringt: Brechen Sie den Startvorgang nach
10 Sekunden ab und wiederholen Sie ihn dann nach etwa einer Minute.
Abb. 159 Schema für das
Anklemmen der Starthil-
fekabel
AA
AB
A+
A+A-
AX
Ibiza ST_DE.book Seite 236 Dienstag, 12. Januar 2010 12:15 12

Selbsthilfe237
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Te c h n i s c h e D a t e n

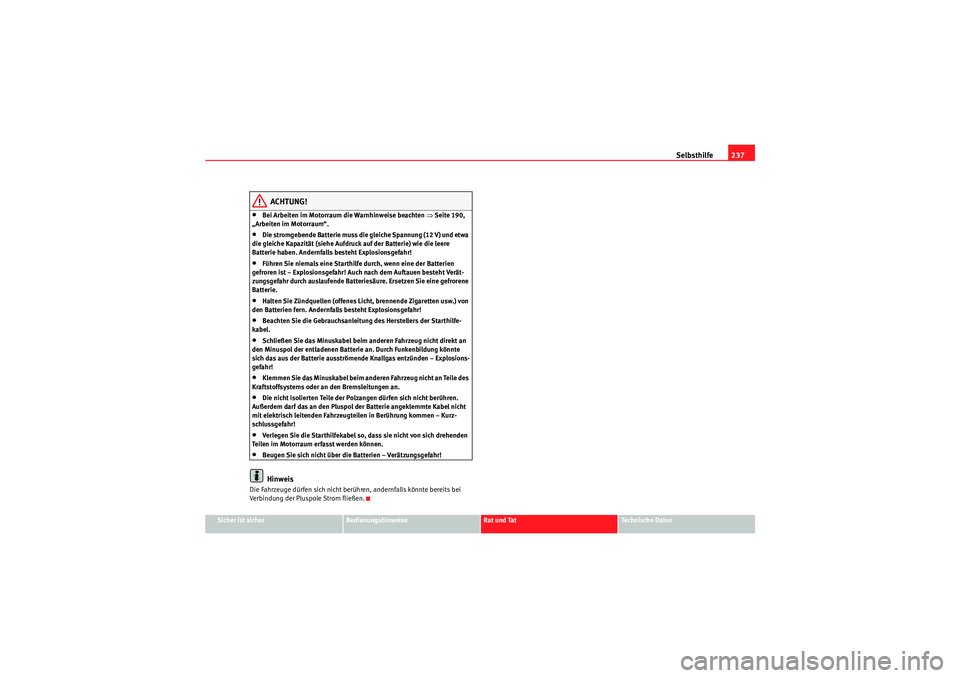

ACHTUNG!
•Bei Arbeiten im Motorraum die Warnhinweise beachten ⇒Seite 190,
„Arbeiten im Motorraum“.•Die stromgebende Batterie muss die gleiche Spannung (12 V) und etwa
die gleiche Kapazität (siehe Aufdruck auf der Batterie) wie die leere
Batterie haben. Andernfalls besteht Explosionsgefahr!•Führen Sie niemals eine Starthilfe durch, wenn eine der Batterien
gefroren ist – Explosionsgefahr! Auch nach dem Auftauen besteht Verät-
zungsgefahr durch auslaufende Batteriesäure. Ersetzen Sie eine gefrorene
Batterie.•Halten Sie Zündquellen (offenes Licht, brennende Zigaretten usw.) von
den Batterien fern. Andernfalls besteht Explosionsgefahr!•Beachten Sie die Gebrauchsanleitung des Herstellers der Starthilfe-
kabel.•Schließen Sie das Minuskabel beim anderen Fahrzeug nicht direkt an
den Minuspol der entladenen Batterie an. Durch Funkenbildung könnte
sich das aus der Batterie ausströmende Knallgas entzünden – Explosions-
gefahr!•Klemmen Sie das Minuskabel beim anderen Fahrzeug nicht an Teile des
Kraftstoffsystems oder an den Bremsleitungen an.•Die nicht isolierten Teile der Polzangen dürfen sich nicht berühren.
Außerdem darf das an den Pluspol der Batterie angeklemmte Kabel nicht
mit elektrisch leitenden Fahrzeugteilen in Berührung kommen – Kurz-
schlussgefahr!•Verlegen Sie die Starthilfekabel so, dass sie nicht von sich drehenden
Teilen im Motorraum erfasst werden können.•Beugen Sie sich nicht über die Batterien – Verätzungsgefahr!Hinweis
Die Fahrzeuge dürfen sich nicht berühren, andernfalls könnte bereits bei
Verbindung der Pluspole Strom fließen.
Ibiza ST_DE.book Seite 237 Dienstag, 12. Januar 2010 12:15 12

Selbsthilfe

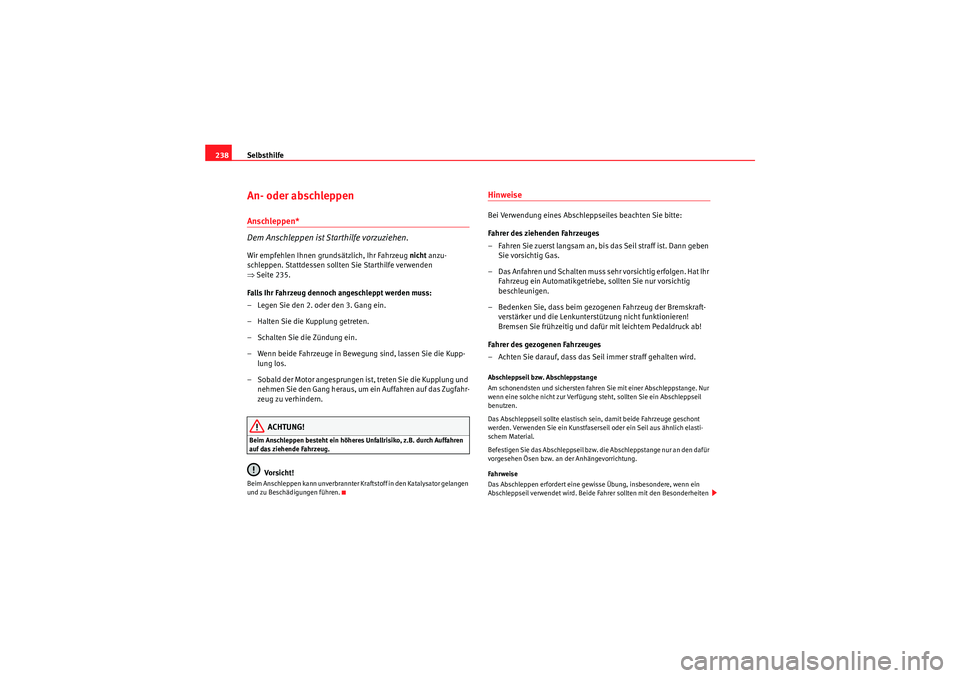

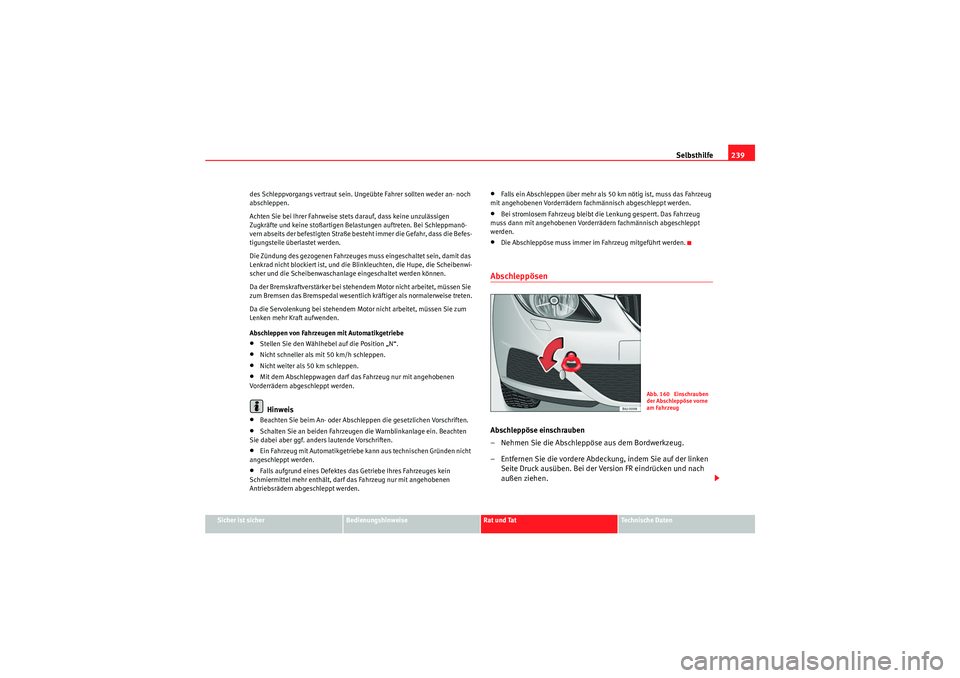

238An- oder abschleppenAnschleppen*
Dem Anschleppen ist Starthilfe vorzuziehen.Wir empfehlen Ihnen grundsätzlich, Ihr Fahrzeug nicht anzu-
schleppen. Stattdessen sollten Sie Starthilfe verwenden
⇒ Seite 235.
Falls Ihr Fahrzeug dennoch angeschleppt werden muss:
– Legen Sie den 2. oder den 3. Gang ein.
– Halten Sie die Kupplung getreten.
– Schalten Sie die Zündung ein.
– Wenn beide Fahrzeuge in Bewegung sind, lassen Sie die Kupp- lung los.
– Sobald der Motor angesprungen ist, treten Sie die Kupplung und nehmen Sie den Gang heraus, um ein Auffahren auf das Zugfahr-
zeug zu ve rhindern.
ACHTUNG!
Beim Anschleppen besteht ein höheres Unfallrisiko, z.B. durch Auffahren
auf das ziehende Fahrzeug.
Vo rsi ch t!
Beim Anschleppen kann unverbrannter Kraftstoff in den Katalysator gelangen
und zu Beschädigungen führen.
Hinweise Bei Verwendung eines Abschleppseiles beachten Sie bitte:
Fahrer des ziehenden Fahrzeuges
– Fahren Sie zuerst langsam an, bis das Seil straff ist. Dann geben
Sie vorsichtig Gas.
– Das Anfahren und Schalten muss sehr vorsichtig erfolgen. Hat Ihr Fahrzeug ein Automatikgetriebe, sollten Sie nur vorsichtig
beschleunigen.
– Bedenken Sie, dass beim gezogenen Fahrzeug der Bremskraft- verstärker und die Lenkunterstützung nicht funktionieren!
Bremsen Sie frühzeitig und dafür mit leichtem Pedaldruck ab!
Fahrer des gezogenen Fahrzeuges
– Achten Sie darauf, dass das Seil immer straff gehalten wird.Abschleppseil bzw. Abschleppstange
Am schonendsten und sichersten fahren Sie mit einer Abschleppstange. Nur
wenn eine solche nicht zur Verfügung steht, sollten Sie ein Abschleppseil
benutzen.
Das Abschleppseil sollte elastisch sein, damit beide Fahrzeuge geschont
werden. Verwenden Sie ein Kunstfaserseil oder ein Seil aus ähnlich elasti-
schem Material.
Befestigen Sie das Abschleppseil bzw. die Abschleppstange nur an den dafür
vorgesehen Ösen bzw. an der Anhängevorrichtung.
Fahrweise
Das Abschleppen erfordert eine gewisse Ãœbung, insbesondere, wenn ein
Abschleppseil verwendet wird. Beide Fahrer sollten mit den Besonderheiten
Ibiza ST_DE.book Seite 238 Dienstag, 12. Januar 2010 12:15 12

Selbsthilfe239
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Te c h n i s c h e D a t e n
des Schleppvorgangs vertraut sein. Ungeübte Fahrer sollten weder an- noch
abschleppen.
Achten Sie bei Ihrer Fahrweise stets darauf, dass keine unzulässigen
Zugkräfte und keine stoßartigen Belastungen auftreten. Bei Schleppmanö-
vern abseits der befestigten Straße besteht immer die Gefahr, dass die Befes-
tigungsteile überlastet werden.
Die Zündung des gezogenen Fahrzeuges muss eingeschaltet sein, damit das
Lenkrad nicht blockiert ist, und die Blinkleuchten, die Hupe, die Scheibenwi-
scher und die Scheibenwaschanlage eingeschaltet werden können.
Da der Bremskraftverstärker bei stehendem Motor nicht arbeitet, müssen Sie
zum Bremsen das Bremspedal wesentlich kräftiger als normalerweise treten.
Da die Servolenkung bei stehendem Motor nicht arbeitet, müssen Sie zum
Lenken mehr Kraft aufwenden.
Abschleppen von Fahrzeugen mit Automatikgetriebe
•Stellen Sie den Wählhebel auf die Position „N“.•Nicht schneller als mit 50 km/h schleppen.•Nicht weiter als 50 km schleppen.•Mit dem Abschleppwagen darf das Fahrzeug nur mit angehobenen
Vorderrädern abgeschleppt werden.Hinweis
•Beachten Sie beim An- oder Abschleppen die gesetzlichen Vorschriften.•Schalten Sie an beiden Fahrzeugen die Warnblinkanlage ein. Beachten
Sie dabei aber ggf. anders lautende Vorschriften.•Ein Fahrzeug mit Automatikgetriebe kann aus technischen Gründen nicht
angeschleppt werden.•Falls aufgrund eines Defektes das Getriebe Ihres Fahrzeuges kein
Schmiermittel mehr enthält, darf das Fahrzeug nur mit angehobenen
Antriebsrädern abgeschleppt werden.
•Falls ein Abschleppen über mehr als 50 km nötig ist, muss das Fahrzeug
mit angehobenen Vorderrädern fachmännisch abgeschleppt werden.•Bei stromlosem Fahrzeug bleibt die Lenkung gesperrt. Das Fahrzeug
muss dann mit angehobenen Vorderrädern fachmännisch abgeschleppt
werden.•Die Abschleppöse muss immer im Fahrzeug mitgeführt werden.AbschleppösenAbschleppöse einschrauben
– Nehmen Sie die Abschleppöse aus dem Bordwerkzeug.
– Entfernen Sie die vordere Abdeckung, indem Sie auf der linken Seite Druck ausüben. Bei der Version FR eindrücken und nach
außen ziehen.
Abb. 160 Einschrauben
der Abschleppöse vorne
am Fahrzeug
Ibiza ST_DE.book Seite 239 Dienstag, 12. Januar 2010 12:15 12
