Page 161 of 294

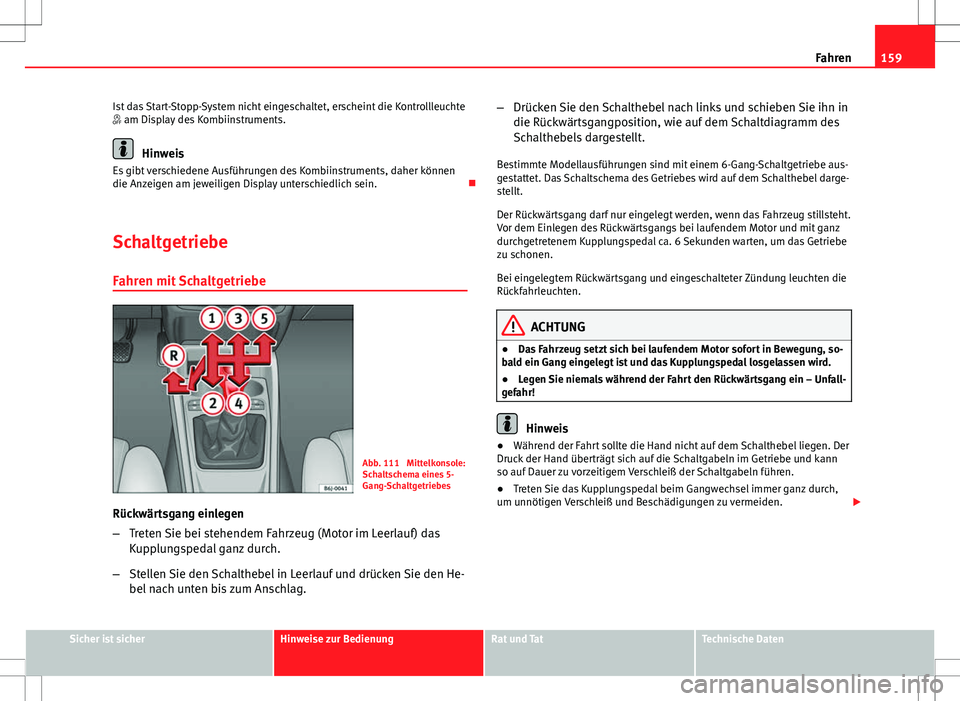

159
Fahren
Ist das Start-Stopp-System nicht eingeschaltet, erscheint die Kontrollleuchte
am Display des Kombiinstruments.
Hinweis
Es gibt verschiedene Ausführungen des Kombiinstruments, daher können
die Anzeigen am jeweiligen Display unterschiedlich sein.
Schaltgetriebe Fahren mit Schaltgetriebe
Abb. 111 Mittelkonsole:
Schaltschema eines 5-
Gang-Schaltgetriebes
Rückwärtsgang einlegen
– Treten Sie bei stehendem Fahrzeug (Motor im Leerlauf) das
Kupplungspedal ganz durch.
– Stellen Sie den Schalthebel in Leerlauf und drücken Sie den He-
bel nach unten bis zum Anschlag. –
Drücken Sie den Schalthebel nach links und schieben Sie ihn in
die Rückwärtsgangposition, wie auf dem Schaltdiagramm des
Schalthebels dargestellt.
Bestimmte Modellausführungen sind mit einem 6-Gang-Schaltgetriebe aus-
gestattet. Das Schaltschema des Getriebes wird auf dem Schalthebel darge-
stellt.
Der Rückwärtsgang darf nur eingelegt werden, wenn das Fahrzeug stillsteht.
Vor dem Einlegen des Rückwärtsgangs bei laufendem Motor und mit ganz
durchgetretenem Kupplungspedal ca. 6 Sekunden warten, um das Getriebe
zu schonen.
Bei eingelegtem Rückwärtsgang und eingeschalteter Zündung leuchten die
Rückfahrleuchten.
ACHTUNG
● Das Fahrzeug setzt sich bei laufendem Motor sofort in Bewegung, so-
bald ein Gang eingelegt ist und das Kupplungspedal losgelassen wird.
● Legen Sie niemals während der Fahrt den Rückwärtsgang ein – Unfall-
gefahr!
Hinweis
● Während der Fahrt sollte die Hand nicht auf dem Schalthebel liegen. Der
Druck der Hand überträgt sich auf die Schaltgabeln im Getriebe und kann
so auf Dauer zu vorzeitigem Verschleiß der Schaltgabeln führen.
● Treten Sie das Kupplungspedal beim Gangwechsel immer ganz durch,
um unnötigen Verschleiß und Beschädigungen zu vermeiden.
Sicher ist sicherHinweise zur BedienungRat und TatTechnische Daten

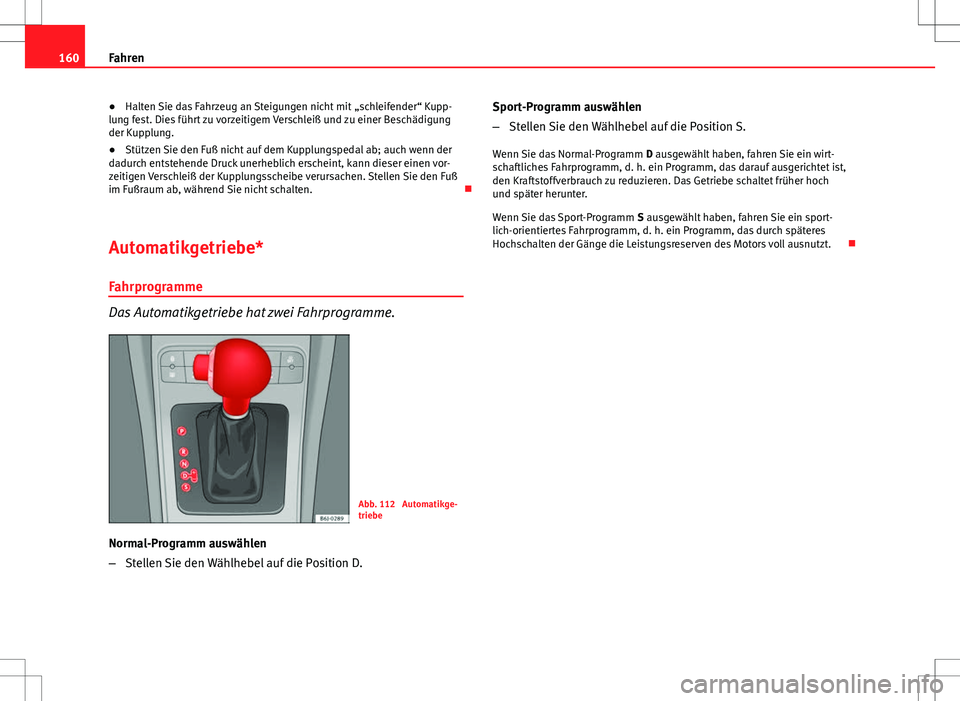

Page 162 of 294
160Fahren
● Halten Sie das Fahrzeug an Steigungen nicht mit „schleifender“ Kupp-
lung fest. Dies führt zu vorzeitigem Verschleiß und zu einer Beschädigung
der Kupplung.
● Stützen Sie den Fuß nicht auf dem Kupplungspedal ab; auch wenn der
dadurch entstehende Druck unerheblich erscheint, kann dieser einen vor-
zeitigen Verschleiß der Kupplungsscheibe verursachen. Stellen Sie den Fuß
im Fußraum ab, während Sie nicht schalten.
Automatikgetriebe* Fahrprogramme
Das Automatikgetriebe hat zwei Fahrprogramme.
Abb. 112 Automatikge-
triebe
Normal-Programm auswählen
– Stellen Sie den Wählhebel auf die Position D. Sport-Programm auswählen
–
Stellen Sie den Wählhebel auf die Position S.
Wenn Sie das Normal-Programm D ausgewählt haben, fahren Sie ein wirt-
schaftliches Fahrprogramm, d. h. ein Programm, das darauf ausgerichtet ist,
den Kraftstoffverbrauch zu reduzieren. Das Getriebe schaltet früher hoch
und später herunter.
Wenn Sie das Sport-Programm S ausgewählt haben, fahren Sie ein sport-
lich-orientiertes Fahrprogramm, d. h. ein Programm, das durch späteres
Hochschalten der Gänge die Leistungsreserven des Motors voll ausnutzt.

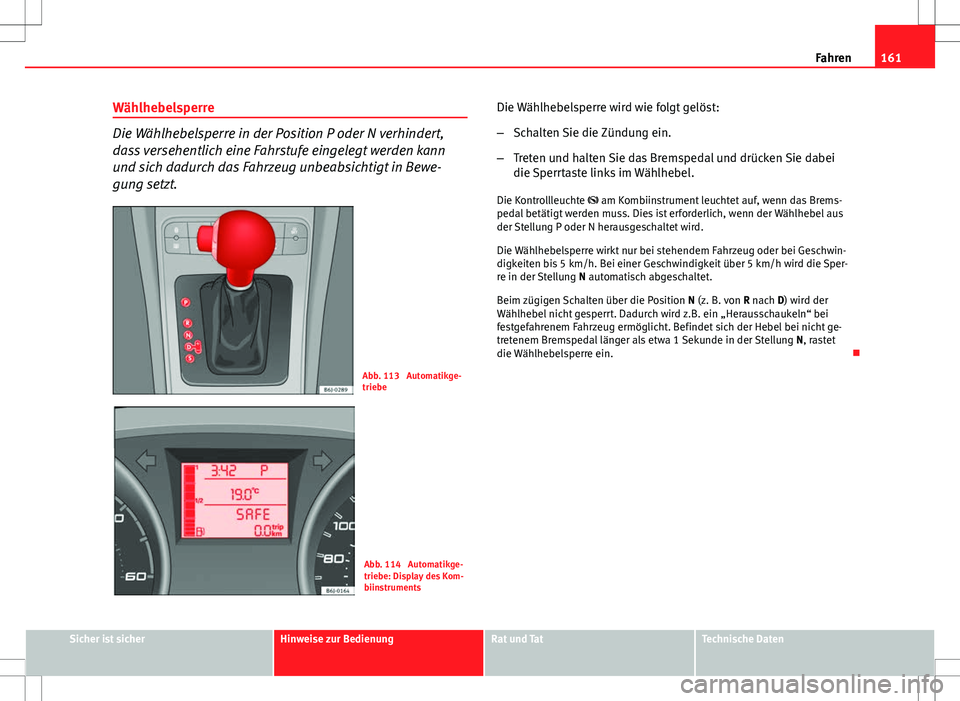

Page 163 of 294
161
Fahren
Wählhebelsperre
Die Wählhebelsperre in der Position P oder N verhindert,
dass versehentlich eine Fahrstufe eingelegt werden kann
und sich dadurch das Fahrzeug unbeabsichtigt in Bewe-
gung setzt.
Abb. 113 Automatikge-
triebe
Abb. 114 Automatikge-
triebe: Display des Kom-
biinstruments Die Wählhebelsperre wird wie folgt gelöst:
–
Schalten Sie die Zündung ein.
– Treten und halten Sie das Bremspedal und drücken Sie dabei
die Sperrtaste links im Wählhebel.
Die Kontrollleuchte am Kombiinstrument leuchtet auf, wenn das Brems-
pedal betätigt werden muss. Dies ist erforderlich, wenn der Wählhebel aus
der Stellung P oder N herausgeschaltet wird.
Die Wählhebelsperre wirkt nur bei stehendem Fahrzeug oder bei Geschwin-
digkeiten bis 5 km/h. Bei einer Geschwindigkeit über 5 km/h wird die Sper-
re in der Stellung N automatisch abgeschaltet.
Beim zügigen Schalten über die Position N (z. B. von R nach D) wird der
Wählhebel nicht gesperrt. Dadurch wird z.B. ein „Herausschaukeln“ bei
festgefahrenem Fahrzeug ermöglicht. Befindet sich der Hebel bei nicht ge-
tretenem Bremspedal länger als etwa 1 Sekunde in der Stellung N, rastet
die Wählhebelsperre ein.
Sicher ist sicherHinweise zur BedienungRat und TatTechnische Daten

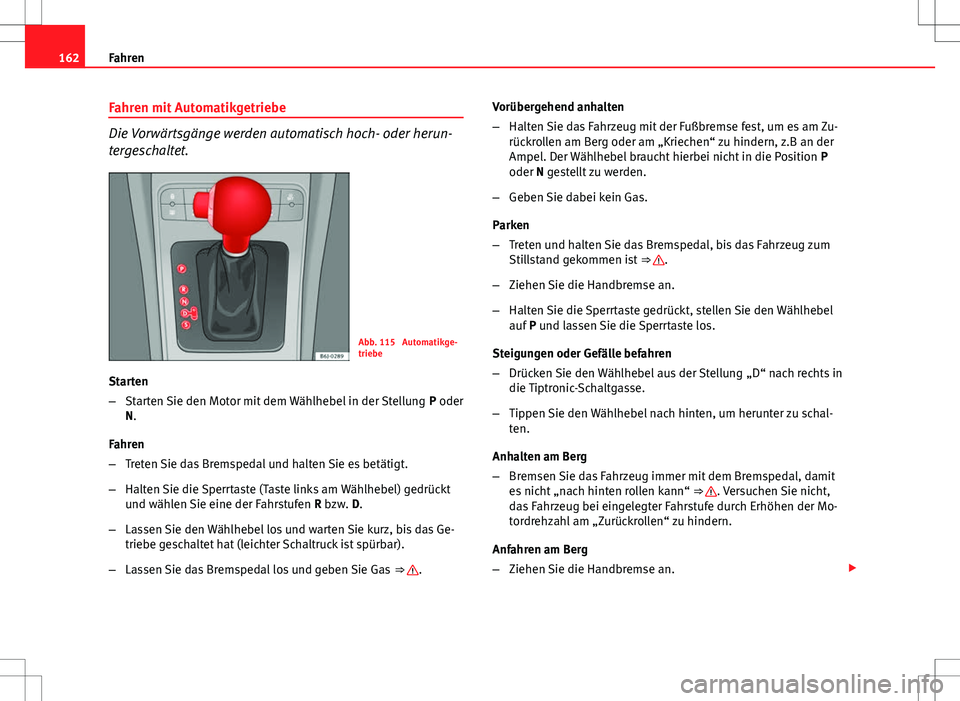

Page 164 of 294
162Fahren
Fahren mit Automatikgetriebe
Die Vorwärtsgänge werden automatisch hoch- oder herun-
tergeschaltet.
Abb. 115 Automatikge-
triebe
Starten
– Starten Sie den Motor mit dem Wählhebel in der Stellung P oder
N.
Fahren
– Treten Sie das Bremspedal und halten Sie es betätigt.
– Halten Sie die Sperrtaste (Taste links am Wählhebel) gedrückt
und wählen Sie eine der Fahrstufen R bzw. D.
– Lassen Sie den Wählhebel los und warten Sie kurz, bis das Ge-
triebe geschaltet hat (leichter Schaltruck ist spürbar).
– Lassen Sie das Bremspedal los und geben Sie Gas ⇒
.Vorübergehend anhalten
–
Halten Sie das Fahrzeug mit der Fußbremse fest, um es am Zu-
rückrollen am Berg oder am „Kriechen“ zu hindern, z.B an der
Ampel. Der Wählhebel braucht hierbei nicht in die Position P
oder N gestellt zu werden.
– Geben Sie dabei kein Gas.
Parken
– Treten und halten Sie das Bremspedal, bis das Fahrzeug zum
Stillstand gekommen ist ⇒
.
– Ziehen Sie die Handbremse an.
– Halten Sie die Sperrtaste gedrückt, stellen Sie den Wählhebel
auf P und lassen Sie die Sperrtaste los.
Steigungen oder Gefälle befahren
– Drücken Sie den Wählhebel aus der Stellung „D“ nach rechts in
die Tiptronic-Schaltgasse.
– Tippen Sie den Wählhebel nach hinten, um herunter zu schal-
ten.
Anhalten am Berg
– Bremsen Sie das Fahrzeug immer mit dem Bremspedal, damit
es nicht „nach hinten rollen kann“ ⇒
. Versuchen Sie nicht,
das Fahrzeug bei eingelegter Fahrstufe durch Erhöhen der Mo-
tordrehzahl am „Zurückrollen“ zu hindern.
Anfahren am Berg
– Ziehen Sie die Handbremse an.

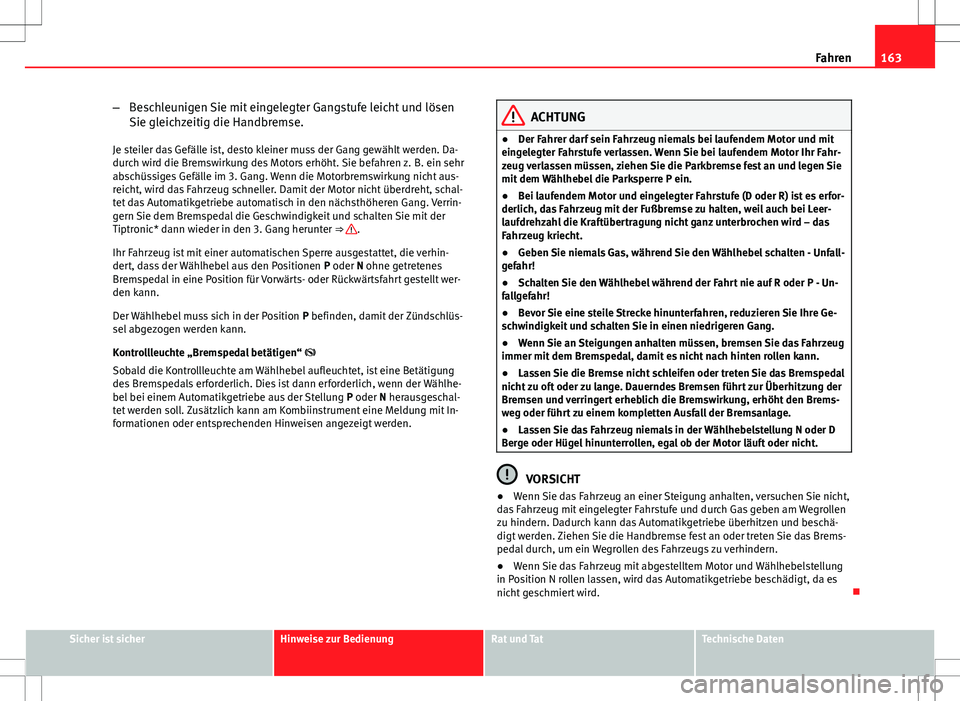

Page 165 of 294
163
Fahren
– Beschleunigen Sie mit eingelegter Gangstufe leicht und lösen
Sie gleichzeitig die Handbremse.
Je steiler das Gefälle ist, desto kleiner muss der Gang gewählt werden. Da-
durch wird die Bremswirkung des Motors erhöht. Sie befahren z. B. ein sehr
abschüssiges Gefälle im 3. Gang. Wenn die Motorbremswirkung nicht aus-
reicht, wird das Fahrzeug schneller. Damit der Motor nicht überdreht, schal-
tet das Automatikgetriebe automatisch in den nächsthöheren Gang. Verrin-
gern Sie dem Bremspedal die Geschwindigkeit und schalten Sie mit der
Tiptronic* dann wieder in den 3. Gang herunter ⇒
.
Ihr Fahrzeug ist mit einer automatischen Sperre ausgestattet, die verhin-
dert, dass der Wählhebel aus den Positionen P oder N ohne getretenes
Bremspedal in eine Position für Vorwärts- oder Rückwärtsfahrt gestellt wer-
den kann.
Der Wählhebel muss sich in der Position P befinden, damit der Zündschlüs-
sel abgezogen werden kann.
Kontrollleuchte „Bremspedal betätigen“
Sobald die Kontrollleuchte am Wählhebel aufleuchtet, ist eine Betätigung
des Bremspedals erforderlich. Dies ist dann erforderlich, wenn der Wählhe-
bel bei einem Automatikgetriebe aus der Stellung P oder N herausgeschal-
tet werden soll. Zusätzlich kann am Kombiinstrument eine Meldung mit In-
formationen oder entsprechenden Hinweisen angezeigt werden.
ACHTUNG
● Der Fahrer darf sein Fahrzeug niemals bei laufendem Motor und mit
eingelegter Fahrstufe verlassen. Wenn Sie bei laufendem Motor Ihr Fahr-
zeug verlassen müssen, ziehen Sie die Parkbremse fest an und legen Sie
mit dem Wählhebel die Parksperre P ein.
● Bei laufendem Motor und eingelegter Fahrstufe (D oder R) ist es erfor-
derlich, das Fahrzeug mit der Fußbremse zu halten, weil auch bei Leer-
laufdrehzahl die Kraftübertragung nicht ganz unterbrochen wird – das
Fahrzeug kriecht.
● Geben Sie niemals Gas, während Sie den Wählhebel schalten - Unfall-
gefahr!
● Schalten Sie den Wählhebel während der Fahrt nie auf R oder P - Un-
fallgefahr!
● Bevor Sie eine steile Strecke hinunterfahren, reduzieren Sie Ihre Ge-
schwindigkeit und schalten Sie in einen niedrigeren Gang.
● Wenn Sie an Steigungen anhalten müssen, bremsen Sie das Fahrzeug
immer mit dem Bremspedal, damit es nicht nach hinten rollen kann.
● Lassen Sie die Bremse nicht schleifen oder treten Sie das Bremspedal
nicht zu oft oder zu lange. Dauerndes Bremsen führt zur Überhitzung der
Bremsen und verringert erheblich die Bremswirkung, erhöht den Brems-
weg oder führt zu einem kompletten Ausfall der Bremsanlage.
● Lassen Sie das Fahrzeug niemals in der Wählhebelstellung N oder D
Berge oder Hügel hinunterrollen, egal ob der Motor läuft oder nicht.
VORSICHT
● Wenn Sie das Fahrzeug an einer Steigung anhalten, versuchen Sie nicht,
das Fahrzeug mit eingelegter Fahrstufe und durch Gas geben am Wegrollen
zu hindern. Dadurch kann das Automatikgetriebe überhitzen und beschä-
digt werden. Ziehen Sie die Handbremse fest an oder treten Sie das Brems-
pedal durch, um ein Wegrollen des Fahrzeugs zu verhindern.
● Wenn Sie das Fahrzeug mit abgestelltem Motor und Wählhebelstellung
in Position N rollen lassen, wird das Automatikgetriebe beschädigt, da es
nicht geschmiert wird.
Sicher ist sicherHinweise zur BedienungRat und TatTechnische Daten

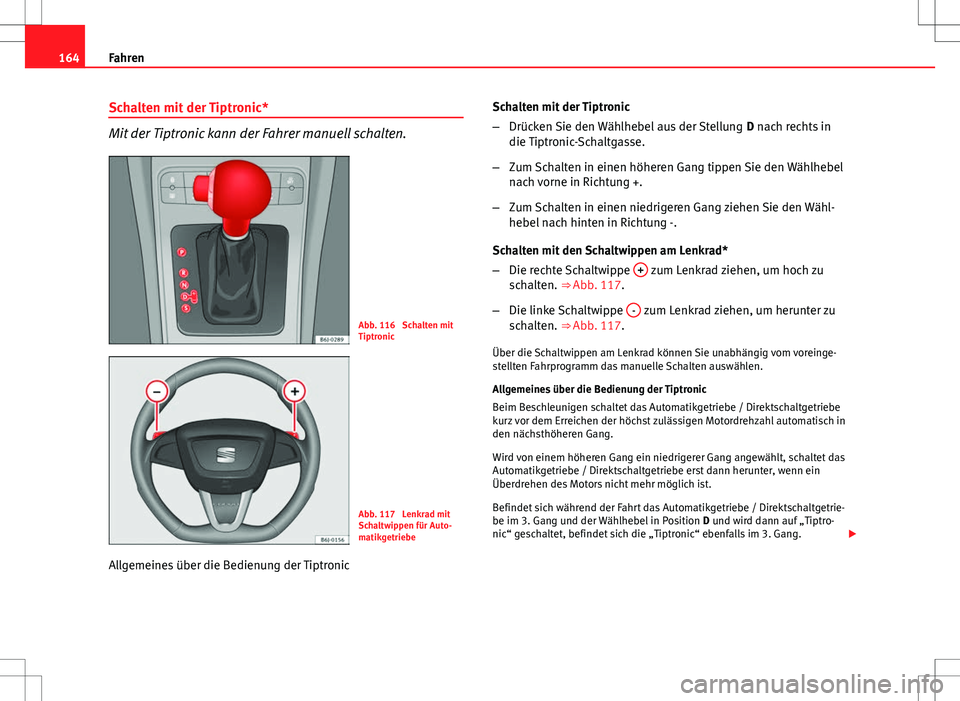

Page 166 of 294
164Fahren
Schalten mit der Tiptronic*
Mit der Tiptronic kann der Fahrer manuell schalten.
Abb. 116 Schalten mit
Tiptronic
Abb. 117 Lenkrad mit
Schaltwippen für Auto-
matikgetriebe
Allgemeines über die Bedienung der Tiptronic Schalten mit der Tiptronic
–
Drücken Sie den Wählhebel aus der Stellung D nach rechts in
die Tiptronic-Schaltgasse.
– Zum Schalten in einen höheren Gang tippen Sie den Wählhebel
nach vorne in Richtung +.
– Zum Schalten in einen niedrigeren Gang ziehen Sie den Wähl-
hebel nach hinten in Richtung -.
Schalten mit den Schaltwippen am Lenkrad*
– Die rechte Schaltwippe +
zum Lenkrad ziehen, um hoch zu
schalten. ⇒ Abb. 117.
– Die linke Schaltwippe -
zum Lenkrad ziehen, um herunter zu
schalten. ⇒ Abb. 117.
Über die Schaltwippen am Lenkrad können Sie unabhängig vom voreinge-
stellten Fahrprogramm das manuelle Schalten auswählen.
Allgemeines über die Bedienung der Tiptronic
Beim Beschleunigen schaltet das Automatikgetriebe / Direktschaltgetriebe
kurz vor dem Erreichen der höchst zulässigen Motordrehzahl automatisch in
den nächsthöheren Gang.
Wird von einem höheren Gang ein niedrigerer Gang angewählt, schaltet das
Automatikgetriebe / Direktschaltgetriebe erst dann herunter, wenn ein
Überdrehen des Motors nicht mehr möglich ist.
Befindet sich während der Fahrt das Automatikgetriebe / Direktschaltgetrie-
be im 3. Gang und der Wählhebel in Position D und wird dann auf „Tiptro-
nic“ geschaltet, befindet sich die „Tiptronic“ ebenfalls im 3. Gang.

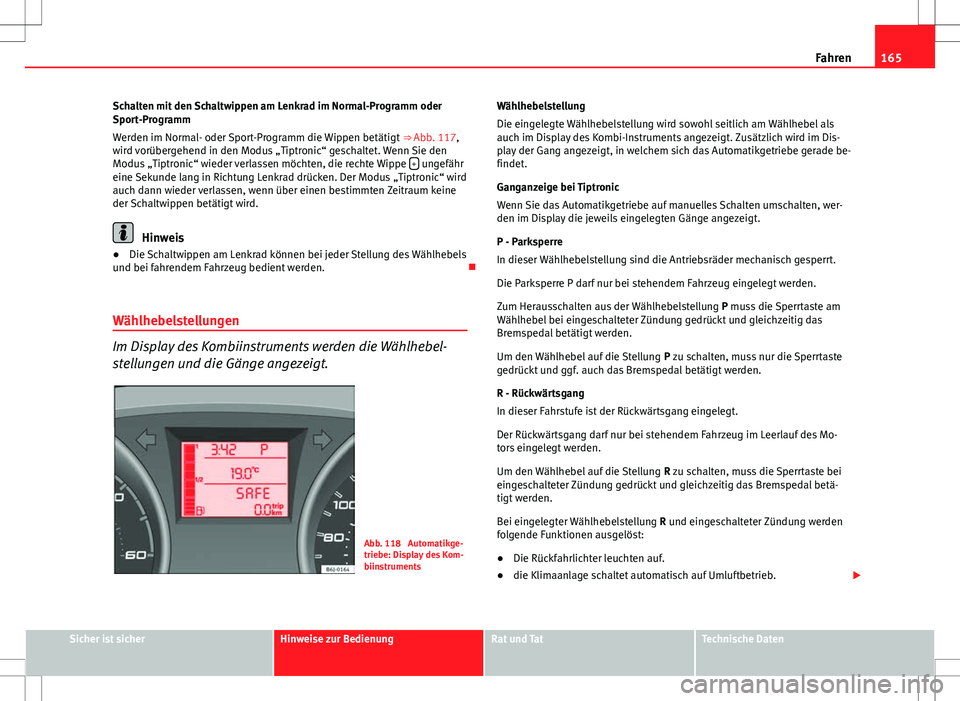

Page 167 of 294
165
Fahren
Schalten mit den Schaltwippen am Lenkrad im Normal-Programm oder
Sport-Programm
Werden im Normal- oder Sport-Programm die Wippen betätigt ⇒ Abb. 117,
wird vorübergehend in den Modus „Tiptronic“ geschaltet. Wenn Sie den
Modus „Tiptronic“ wieder verlassen möchten, die rechte Wippe +
ungefähr
eine Sekunde lang in Richtung Lenkrad drücken. Der Modus „Tiptronic“ wird
auch dann wieder verlassen, wenn über einen bestimmten Zeitraum keine
der Schaltwippen betätigt wird.
Hinweis
● Die Schaltwippen am Lenkrad können bei jeder Stellung des Wählhebels
und bei fahrendem Fahrzeug bedient werden.
Wählhebelstellungen
Im Display des Kombiinstruments werden die Wählhebel-
stellungen und die Gänge angezeigt.
Abb. 118 Automatikge-
triebe: Display des Kom-
biinstruments Wählhebelstellung
Die eingelegte Wählhebelstellung wird sowohl seitlich am Wählhebel als
auch im Display des Kombi-Instruments angezeigt. Zusätzlich wird im Dis-
play der Gang angezeigt, in welchem sich das Automatikgetriebe gerade be-
findet.
Ganganzeige bei Tiptronic
Wenn Sie das Automatikgetriebe auf manuelles Schalten umschalten, wer-
den im Display die jeweils eingelegten Gänge angezeigt.
P - Parksperre
In dieser Wählhebelstellung sind die Antriebsräder mechanisch gesperrt.
Die Parksperre P darf nur bei stehendem Fahrzeug eingelegt werden.
Zum Herausschalten aus der Wählhebelstellung
P muss die Sperrtaste am
Wählhebel bei eingeschalteter Zündung gedrückt und gleichzeitig das
Bremspedal betätigt werden.
Um den Wählhebel auf die Stellung P zu schalten, muss nur die Sperrtaste
gedrückt und ggf. auch das Bremspedal betätigt werden.
R - Rückwärtsgang
In dieser Fahrstufe ist der Rückwärtsgang eingelegt.
Der Rückwärtsgang darf nur bei stehendem Fahrzeug im Leerlauf des Mo-
tors eingelegt werden.
Um den Wählhebel auf die Stellung R zu schalten, muss die Sperrtaste bei
eingeschalteter Zündung gedrückt und gleichzeitig das Bremspedal betä-
tigt werden.
Bei eingelegter Wählhebelstellung R und eingeschalteter Zündung werden
folgende Funktionen ausgelöst:
● Die Rückfahrlichter leuchten auf.
● die Klimaanlage schaltet automatisch auf Umluftbetrieb.
Sicher ist sicherHinweise zur BedienungRat und TatTechnische Daten
Page 168 of 294

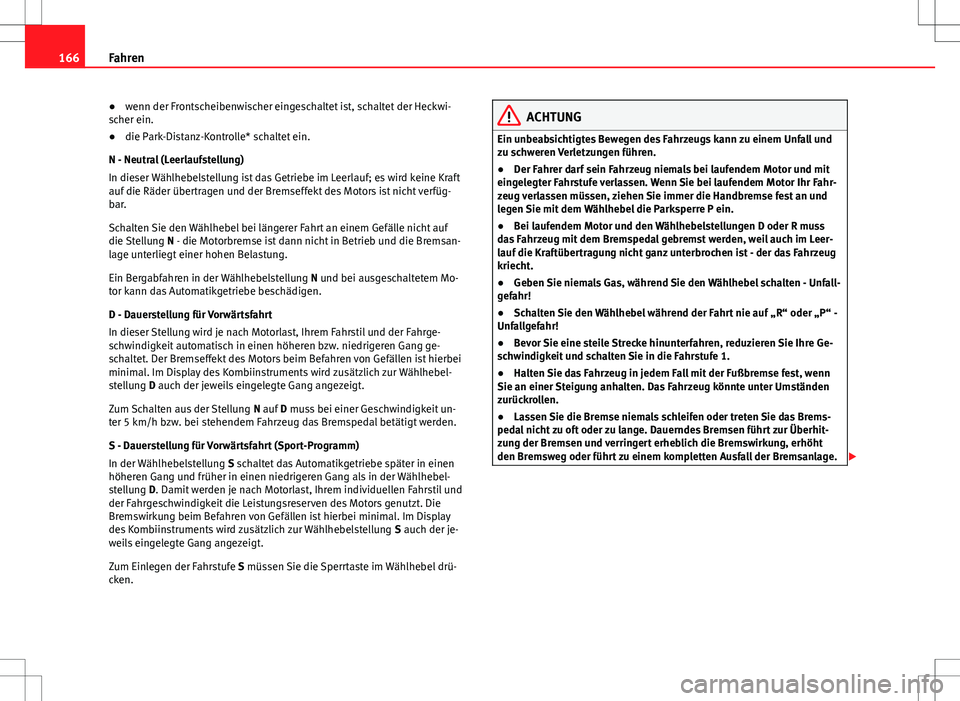

166Fahren
● wenn der Frontscheibenwischer eingeschaltet ist, schaltet der Heckwi-
scher ein.
● die Park-Distanz-Kontrolle* schaltet ein.
N - Neutral (Leerlaufstellung)
In dieser Wählhebelstellung ist das Getriebe im Leerlauf; es wird keine Kraft
auf die Räder übertragen und der Bremseffekt des Motors ist nicht verfüg-
bar.
Schalten Sie den Wählhebel bei längerer Fahrt an einem Gefälle nicht auf
die Stellung N - die Motorbremse ist dann nicht in Betrieb und die Bremsan-
lage unterliegt einer hohen Belastung.
Ein Bergabfahren in der Wählhebelstellung N und bei ausgeschaltetem Mo-
tor kann das Automatikgetriebe beschädigen.
D - Dauerstellung für Vorwärtsfahrt
In dieser Stellung wird je nach Motorlast, Ihrem Fahrstil und der Fahrge-
schwindigkeit automatisch in einen höheren bzw. niedrigeren Gang ge-
schaltet. Der Bremseffekt des Motors beim Befahren von Gefällen ist hierbei
minimal. Im Display des Kombiinstruments wird zusätzlich zur Wählhebel-
stellung D auch der jeweils eingelegte Gang angezeigt.
Zum Schalten aus der Stellung N auf D muss bei einer Geschwindigkeit un-
ter 5 km/h bzw. bei stehendem Fahrzeug das Bremspedal betätigt werden.
S - Dauerstellung für Vorwärtsfahrt (Sport-Programm)
In der Wählhebelstellung S schaltet das Automatikgetriebe später in einen
höheren Gang und früher in einen niedrigeren Gang als in der Wählhebel-
stellung D. Damit werden je nach Motorlast, Ihrem individuellen Fahrstil und
der Fahrgeschwindigkeit die Leistungsreserven des Motors genutzt. Die
Bremswirkung beim Befahren von Gefällen ist hierbei minimal. Im Display
des Kombiinstruments wird zusätzlich zur Wählhebelstellung S auch der je-
weils eingelegte Gang angezeigt.
Zum Einlegen der Fahrstufe S müssen Sie die Sperrtaste im Wählhebel drü-
cken.
ACHTUNG
Ein unbeabsichtigtes Bewegen des Fahrzeugs kann zu einem Unfall und
zu schweren Verletzungen führen.
● Der Fahrer darf sein Fahrzeug niemals bei laufendem Motor und mit
eingelegter Fahrstufe verlassen. Wenn Sie bei laufendem Motor Ihr Fahr-
zeug verlassen müssen, ziehen Sie immer die Handbremse fest an und
legen Sie mit dem Wählhebel die Parksperre P ein.
● Bei laufendem Motor und den Wählhebelstellungen D oder R muss
das Fahrzeug mit dem Bremspedal gebremst werden, weil auch im Leer-
lauf die Kraftübertragung nicht ganz unterbrochen ist - der das Fahrzeug
kriecht.
● Geben Sie niemals Gas, während Sie den Wählhebel schalten - Unfall-
gefahr!
● Schalten Sie den Wählhebel während der Fahrt nie auf „R“ oder „P“ -
Unfallgefahr!
● Bevor Sie eine steile Strecke hinunterfahren, reduzieren Sie Ihre Ge-
schwindigkeit und schalten Sie in die Fahrstufe 1.
● Halten Sie das Fahrzeug in jedem Fall mit der Fußbremse fest, wenn
Sie an einer Steigung anhalten. Das Fahrzeug könnte unter Umständen
zurückrollen.
● Lassen Sie die Bremse niemals schleifen oder treten Sie das Brems-
pedal nicht zu oft oder zu lange. Dauerndes Bremsen führt zur Überhit-
zung der Bremsen und verringert erheblich die Bremswirkung, erhöht
den Bremsweg oder führt zu einem kompletten Ausfall der Bremsanlage.
Page 169 of 294

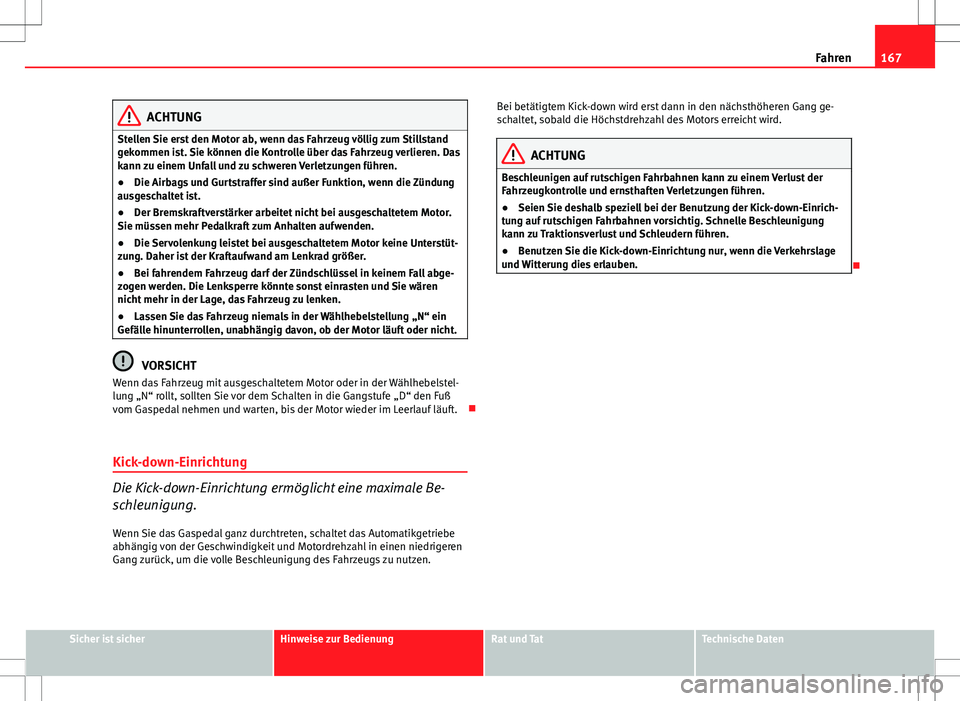

167
Fahren
ACHTUNG
Stellen Sie erst den Motor ab, wenn das Fahrzeug völlig zum Stillstand
gekommen ist. Sie können die Kontrolle über das Fahrzeug verlieren. Das
kann zu einem Unfall und zu schweren Verletzungen führen.
● Die Airbags und Gurtstraffer sind außer Funktion, wenn die Zündung
ausgeschaltet ist.
● Der Bremskraftverstärker arbeitet nicht bei ausgeschaltetem Motor.
Sie müssen mehr Pedalkraft zum Anhalten aufwenden.
● Die Servolenkung leistet bei ausgeschaltetem Motor keine Unterstüt-
zung. Daher ist der Kraftaufwand am Lenkrad größer.
● Bei fahrendem Fahrzeug darf der Zündschlüssel in keinem Fall abge-
zogen werden. Die Lenksperre könnte sonst einrasten und Sie wären
nicht mehr in der Lage, das Fahrzeug zu lenken.
● Lassen Sie das Fahrzeug niemals in der Wählhebelstellung „N“ ein
Gefälle hinunterrollen, unabhängig davon, ob der Motor läuft oder nicht.
VORSICHT
Wenn das Fahrzeug mit ausgeschaltetem Motor oder in der Wählhebelstel-
lung „N“ rollt, sollten Sie vor dem Schalten in die Gangstufe „D“ den Fuß
vom Gaspedal nehmen und warten, bis der Motor wieder im Leerlauf läuft.
Kick-down-Einrichtung
Die Kick-down-Einrichtung ermöglicht eine maximale Be-
schleunigung.
Wenn Sie das Gaspedal ganz durchtreten, schaltet das Automatikgetriebe
abhängig von der Geschwindigkeit und Motordrehzahl in einen niedrigeren
Gang zurück, um die volle Beschleunigung des Fahrzeugs zu nutzen. Bei betätigtem Kick-down wird erst dann in den nächsthöheren Gang ge-
schaltet, sobald die Höchstdrehzahl des Motors erreicht wird.
ACHTUNG
Beschleunigen auf rutschigen Fahrbahnen kann zu einem Verlust der
Fahrzeugkontrolle und ernsthaften Verletzungen führen.
● Seien Sie deshalb speziell bei der Benutzung der Kick-down-Einrich-
tung auf rutschigen Fahrbahnen vorsichtig. Schnelle Beschleunigung
kann zu Traktionsverlust und Schleudern führen.
● Benutzen Sie die Kick-down-Einrichtung nur, wenn die Verkehrslage
und Witterung dies erlauben.
Sicher ist sicherHinweise zur BedienungRat und TatTechnische Daten
Page 170 of 294

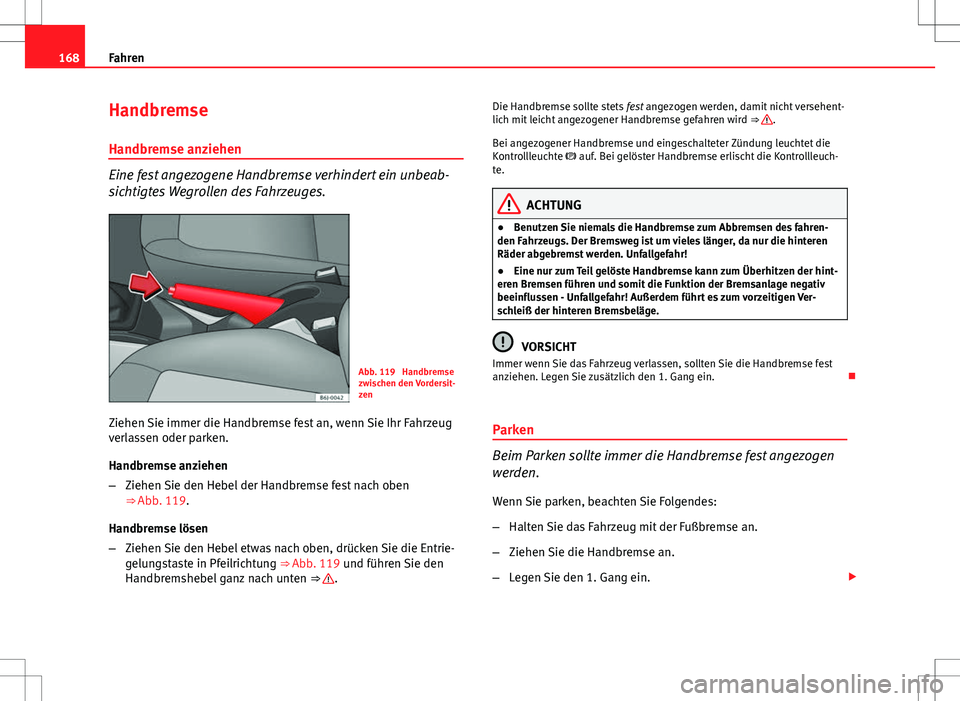

168Fahren
Handbremse
Handbremse anziehen
Eine fest angezogene Handbremse verhindert ein unbeab-
sichtigtes Wegrollen des Fahrzeuges.
Abb. 119 Handbremse
zwischen den Vordersit-
zen
Ziehen Sie immer die Handbremse fest an, wenn Sie Ihr Fahrzeug
verlassen oder parken.
Handbremse anziehen
– Ziehen Sie den Hebel der Handbremse fest nach oben
⇒ Abb. 119.
Handbremse lösen
– Ziehen Sie den Hebel etwas nach oben, drücken Sie die Entrie-
gelungstaste in Pfeilrichtung ⇒ Abb. 119 und führen Sie den
Handbremshebel ganz nach unten ⇒
.Die Handbremse sollte stets
fest angezogen werden, damit nicht versehent-
lich mit leicht angezogener Handbremse gefahren wird ⇒
.
Bei angezogener Handbremse und eingeschalteter Zündung leuchtet die
Kontrollleuchte auf. Bei gelöster Handbremse erlischt die Kontrollleuch-
te.
ACHTUNG
● Benutzen Sie niemals die Handbremse zum Abbremsen des fahren-
den Fahrzeugs. Der Bremsweg ist um vieles länger, da nur die hinteren
Räder abgebremst werden. Unfallgefahr!
● Eine nur zum Teil gelöste Handbremse kann zum Überhitzen der hint-
eren Bremsen führen und somit die Funktion der Bremsanlage negativ
beeinflussen - Unfallgefahr! Außerdem führt es zum vorzeitigen Ver-
schleiß der hinteren Bremsbeläge.
VORSICHT
Immer wenn Sie das Fahrzeug verlassen, sollten Sie die Handbremse fest
anziehen. Legen Sie zusätzlich den 1. Gang ein.
Parken
Beim Parken sollte immer die Handbremse fest angezogen
werden.
Wenn Sie parken, beachten Sie Folgendes:
– Halten Sie das Fahrzeug mit der Fußbremse an.
– Ziehen Sie die Handbremse an.
– Legen Sie den 1. Gang ein.
