Seat Ibiza ST 2010 Betriebsanleitung (in German)
Manufacturer: SEAT, Model Year: 2010, Model line: Ibiza ST, Model: Seat Ibiza ST 2010Pages: 294, PDF-Größe: 3.85 MB
Page 171 of 294

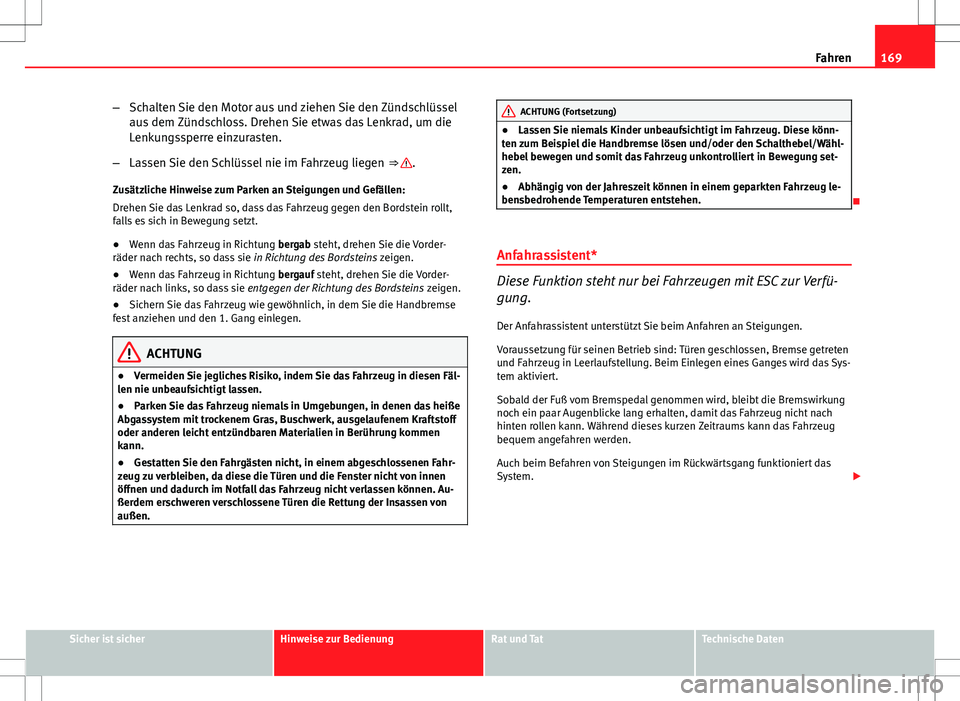

169
Fahren
– Schalten Sie den Motor aus und ziehen Sie den Zündschlüssel
aus dem Zündschloss. Drehen Sie etwas das Lenkrad, um die
Lenkungssperre einzurasten.
– Lassen Sie den Schlüssel nie im Fahrzeug liegen ⇒
.
Zusätzliche Hinweise zum Parken an Steigungen und Gefällen:
Drehen Sie das Lenkrad so, dass das Fahrzeug gegen den Bordstein rollt,
falls es sich in Bewegung setzt.
● Wenn das Fahrzeug in Richtung bergab steht, drehen Sie die Vorder-
räder nach rechts, so dass sie in Richtung des Bordsteins zeigen.
● Wenn das Fahrzeug in Richtung bergauf steht, drehen Sie die Vorder-
räder nach links, so dass sie entgegen der Richtung des Bordsteins zeigen.
● Sichern Sie das Fahrzeug wie gewöhnlich, in dem Sie die Handbremse
fest anziehen und den 1. Gang einlegen.
ACHTUNG
● Vermeiden Sie jegliches Risiko, indem Sie das Fahrzeug in diesen Fäl-
len nie unbeaufsichtigt lassen.
● Parken Sie das Fahrzeug niemals in Umgebungen, in denen das heiße
Abgassystem mit trockenem Gras, Buschwerk, ausgelaufenem Kraftstoff
oder anderen leicht entzündbaren Materialien in Berührung kommen
kann.
● Gestatten Sie den Fahrgästen nicht, in einem abgeschlossenen Fahr-
zeug zu verbleiben, da diese die Türen und die Fenster nicht von innen
öffnen und dadurch im Notfall das Fahrzeug nicht verlassen können. Au-
ßerdem erschweren verschlossene Türen die Rettung der Insassen von
außen.
ACHTUNG (Fortsetzung)
● Lassen Sie niemals Kinder unbeaufsichtigt im Fahrzeug. Diese könn-
ten zum Beispiel die Handbremse lösen und/oder den Schalthebel/Wähl-
hebel bewegen und somit das Fahrzeug unkontrolliert in Bewegung set-
zen.
● Abhängig von der Jahreszeit können in einem geparkten Fahrzeug le-
bensbedrohende Temperaturen entstehen.
Anfahrassistent*
Diese Funktion steht nur bei Fahrzeugen mit ESC zur Verfü-
gung. Der Anfahrassistent unterstützt Sie beim Anfahren an Steigungen.
Voraussetzung für seinen Betrieb sind: Türen geschlossen, Bremse getreten
und Fahrzeug in Leerlaufstellung. Beim Einlegen eines Ganges wird das Sys-
tem aktiviert.
Sobald der Fuß vom Bremspedal genommen wird, bleibt die Bremswirkung
noch ein paar Augenblicke lang erhalten, damit das Fahrzeug nicht nach
hinten rollen kann. Während dieses kurzen Zeitraums kann das Fahrzeug
bequem angefahren werden.
Auch beim Befahren von Steigungen im Rückwärtsgang funktioniert das
System.
Sicher ist sicherHinweise zur BedienungRat und TatTechnische Daten
Page 172 of 294
170Fahren
ACHTUNG
● Wenn das Fahrzeug nicht sofort nach Lösen des Bremspedals ange-
fahren wird, kann es unter Umständen nach hinten rollen. Betätigen Sie
in diesem Fall sofort das Bremspedal oder ziehen Sie die Handbremse.
● Wenn der Motor ausgeht, betätigen Sie sofort das Bremspedal oder
ziehen Sie die Handbremse.
● Wenn Sie in dichtem Verkehr an einer Steigung fahren, und Sie ver-
hindern möchten, dass das Fahrzeug beim Anfahren nach hinten rollt, be-
tätigen Sie das Bremspedal ein paar Sekunden lang, bevor Sie anfahren.
Hinweis
Ihr SEAT-Händler oder Ihr Fachbetrieb informiert Sie gerne darüber, ob Ihr
Fahrzeug mit diesem System ausgestattet ist.
Akustische Einparkhilfe* Einparkhilfe Heck
Die Einparkhilfe meldet über ein akustisches Signal die An-
näherung an ein Hindernis hinter dem Fahrzeug.
Beschreibung
Die akustische Einparkhilfe misst den Abstand zwischen dem Fahrzeug und
einem möglichen Hindernis über 4 Ultraschallsensoren, die sich im hinteren
Stoßfänger befinden. Der Messbereich der Sensoren beginnt ungefähr und
je nach der Geometrie des Hindernisses bei folgenden Abständen:
● seitlich am hinteren Stoßfänger: 0,6 m
● in der Mitte des hinteren Stoßfängers: 1,6 m Einschalten
Das System schaltet sich beim Einlegen des Rückwärtsgangs ein. Ein kurzes
akustisches Signal mit hohem Ton bestätigt das Einschalten und die korrek-
te Funktion des Systems.
Rückwärts rangieren
Die Abstandsmeldung beginnt, sobald im Wirkungsbereich des Systems ein
Hindernis erkannt wird. Mit der Verringerung des Abstandes verkürzt sich
der zeitliche Abstand zwischen den Tonimpulsen.
Ab einem Abstand von weniger als ca. 30 cm ertönt ein kontinuierlicher
Warnton (Stoppsignal). Ab diesem Moment sollten Sie nicht weiter rück-
wärts fahren.
Bei Fahrzeugen mit werkseitig verbauter Anhängerkupplung ertönt ab ei-
nem Abstand von 0,35 m ein Dauerton. Ab diesem Moment sollten Sie nicht
weiter rückwärts fahren.
Drei Sekunden nach Aktivierung des Systems wird die Lautstärke des akus-
tischen Signals um 30 % verringert.
Das akustische Signal der Einparkhilfe wird bei Erkennung einer parallelen
Wand zum Fahrzeug ausgeschaltet, damit dieses Signal nicht kontinuierlich
ertönt.
Fahren mit Anhänger
Bei Fahrzeugen mit werkseitig verbauter Anhängevorrichtung wird die Ein-
parkhilfe bei angekoppeltem Anhänger nicht durch Einlegen des Rückwärts-
gangs eingeschaltet, wenn der elektrische Anschluss des Anhängers am
Fahrzeug angeschlossen ist.
Fehlermöglichkeiten
Sollte beim Einlegen des Rückwärtsgangs für einige Sekunden ein Warnton
mit tiefem Ton ertönen, liegt ein Systemfehler bei der Einparkhilfe vor.
Besteht der Fehler bis zum Ausschalten der Zündung fort, erfolgt bei einem
erneuten Aktivierungsversuch (Einlegen des Rückwärtsgangs) keine weitere
Page 173 of 294

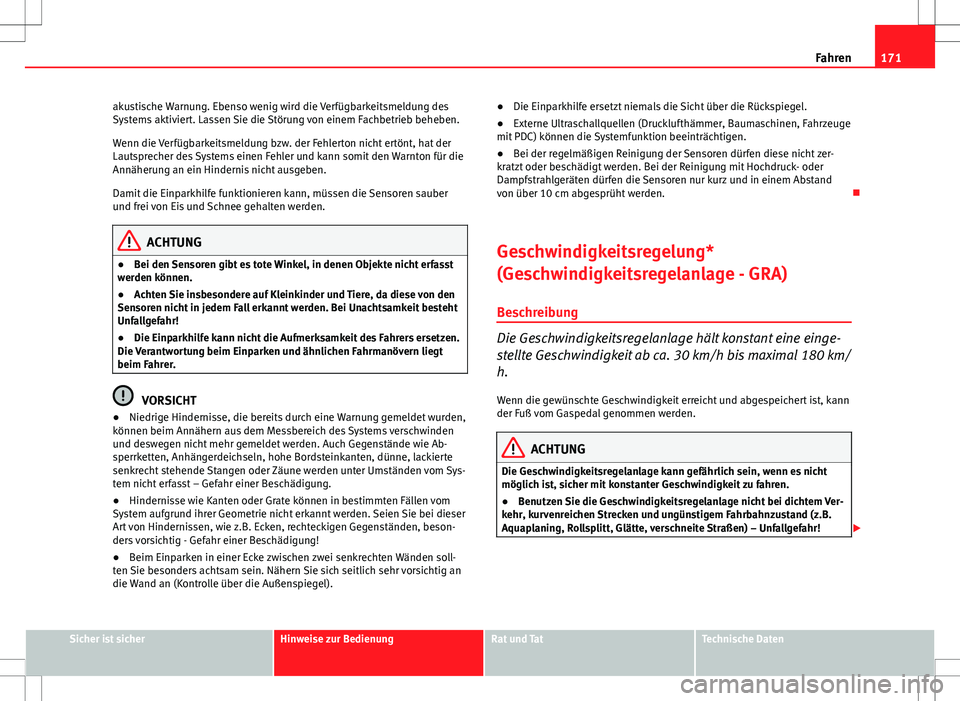

171
Fahren
akustische Warnung. Ebenso wenig wird die Verfügbarkeitsmeldung des
Systems aktiviert. Lassen Sie die Störung von einem Fachbetrieb beheben.
Wenn die Verfügbarkeitsmeldung bzw. der Fehlerton nicht ertönt, hat der
Lautsprecher des Systems einen Fehler und kann somit den Warnton für die
Annäherung an ein Hindernis nicht ausgeben.
Damit die Einparkhilfe funktionieren kann, müssen die Sensoren sauber
und frei von Eis und Schnee gehalten werden.
ACHTUNG
● Bei den Sensoren gibt es tote Winkel, in denen Objekte nicht erfasst
werden können.
● Achten Sie insbesondere auf Kleinkinder und Tiere, da diese von den
Sensoren nicht in jedem Fall erkannt werden. Bei Unachtsamkeit besteht
Unfallgefahr!
● Die Einparkhilfe kann nicht die Aufmerksamkeit des Fahrers ersetzen.
Die Verantwortung beim Einparken und ähnlichen Fahrmanövern liegt
beim Fahrer.
VORSICHT
● Niedrige Hindernisse, die bereits durch eine Warnung gemeldet wurden,
können beim Annähern aus dem Messbereich des Systems verschwinden
und deswegen nicht mehr gemeldet werden. Auch Gegenstände wie Ab-
sperrketten, Anhängerdeichseln, hohe Bordsteinkanten, dünne, lackierte
senkrecht stehende Stangen oder Zäune werden unter Umständen vom Sys-
tem nicht erfasst – Gefahr einer Beschädigung.
● Hindernisse wie Kanten oder Grate können in bestimmten Fällen vom
System aufgrund ihrer Geometrie nicht erkannt werden. Seien Sie bei dieser
Art von Hindernissen, wie z.B. Ecken, rechteckigen Gegenständen, beson-
ders vorsichtig - Gefahr einer Beschädigung!
● Beim Einparken in einer Ecke zwischen zwei senkrechten Wänden soll-
ten Sie besonders achtsam sein. Nähern Sie sich seitlich sehr vorsichtig an
die Wand an (Kontrolle über die Außenspiegel). ●
Die Einparkhilfe ersetzt niemals die Sicht über die Rückspiegel.
● Externe Ultraschallquellen (Drucklufthämmer, Baumaschinen, Fahrzeuge
mit PDC) können die Systemfunktion beeinträchtigen.
● Bei der regelmäßigen Reinigung der Sensoren dürfen diese nicht zer-
kratzt oder beschädigt werden. Bei der Reinigung mit Hochdruck- oder
Dampfstrahlgeräten dürfen die Sensoren nur kurz und in einem Abstand
von über 10 cm abgesprüht werden.
Geschwindigkeitsregelung*
(Geschwindigkeitsregelanlage - GRA) Beschreibung
Die Geschwindigkeitsregelanlage hält konstant eine einge-
stellte Geschwindigkeit ab ca. 30 km/h bis maximal 180 km/
h.Wenn die gewünschte Geschwindigkeit erreicht und abgespeichert ist, kann
der Fuß vom Gaspedal genommen werden.
ACHTUNG
Die Geschwindigkeitsregelanlage kann gefährlich sein, wenn es nicht
möglich ist, sicher mit konstanter Geschwindigkeit zu fahren.
● Benutzen Sie die Geschwindigkeitsregelanlage nicht bei dichtem Ver-
kehr, kurvenreichen Strecken und ungünstigem Fahrbahnzustand (z.B.
Aquaplaning, Rollsplitt, Glätte, verschneite Straßen) – Unfallgefahr!
Sicher ist sicherHinweise zur BedienungRat und TatTechnische Daten
Page 174 of 294

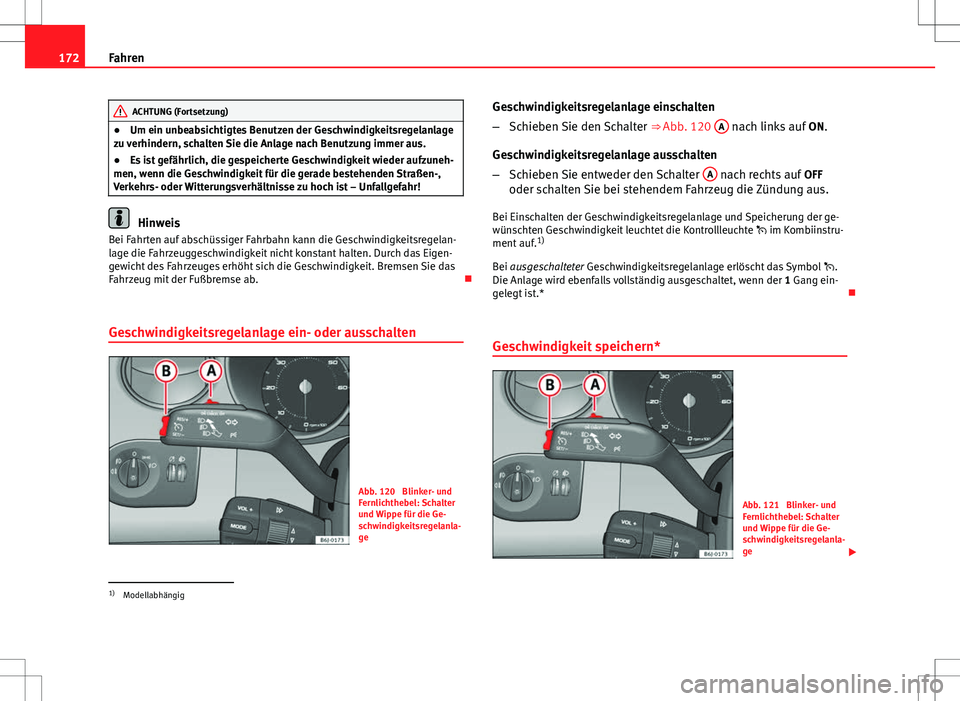

172Fahren
ACHTUNG (Fortsetzung)
● Um ein unbeabsichtigtes Benutzen der Geschwindigkeitsregelanlage
zu verhindern, schalten Sie die Anlage nach Benutzung immer aus.
● Es ist gefährlich, die gespeicherte Geschwindigkeit wieder aufzuneh-
men, wenn die Geschwindigkeit für die gerade bestehenden Straßen-,
Verkehrs- oder Witterungsverhältnisse zu hoch ist – Unfallgefahr!
Hinweis
Bei Fahrten auf abschüssiger Fahrbahn kann die Geschwindigkeitsregelan-
lage die Fahrzeuggeschwindigkeit nicht konstant halten. Durch das Eigen-
gewicht des Fahrzeuges erhöht sich die Geschwindigkeit. Bremsen Sie das
Fahrzeug mit der Fußbremse ab.
Geschwindigkeitsregelanlage ein- oder ausschalten
Abb. 120 Blinker- und
Fernlichthebel: Schalter
und Wippe für die Ge-
schwindigkeitsregelanla-
ge Geschwindigkeitsregelanlage einschalten
–
Schieben Sie den Schalter ⇒ Abb. 120 A
nach links auf
ON.
Geschwindigkeitsregelanlage ausschalten
– Schieben Sie entweder den Schalter A
nach rechts auf
OFF
oder schalten Sie bei stehendem Fahrzeug die Zündung aus.
Bei Einschalten der Geschwindigkeitsregelanlage und Speicherung der ge-
wünschten Geschwindigkeit leuchtet die Kontrollleuchte im Kombiinstru-
ment auf. 1)
Bei ausgeschalteter Geschwindigkeitsregelanlage erlöscht das Symbol .
Die Anlage wird ebenfalls vollständig ausgeschaltet, wenn der 1 Gang ein-
gelegt ist.*
Geschwindigkeit speichern*
Abb. 121 Blinker- und
Fernlichthebel: Schalter
und Wippe für die Ge-
schwindigkeitsregelanla-
ge
1)
Modellabhängig
Page 175 of 294

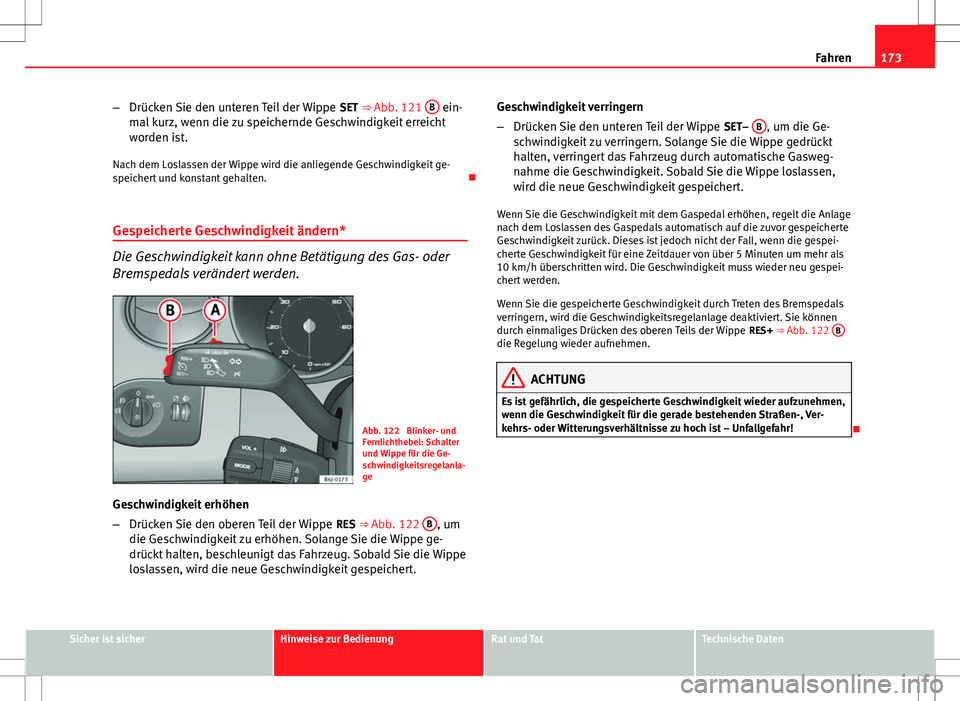

173
Fahren
– Drücken Sie den unteren Teil der Wippe SET ⇒ Abb. 121 B
ein-
mal kurz, wenn die zu speichernde Geschwindigkeit erreicht
worden ist.
Nach dem Loslassen der Wippe wird die anliegende Geschwindigkeit ge-
speichert und konstant gehalten.
Gespeicherte Geschwindigkeit ändern*
Die Geschwindigkeit kann ohne Betätigung des Gas- oder
Bremspedals verändert werden.
Abb. 122 Blinker- und
Fernlichthebel: Schalter
und Wippe für die Ge-
schwindigkeitsregelanla-
ge
Geschwindigkeit erhöhen
– Drücken Sie den oberen Teil der Wippe RES ⇒ Abb. 122 B
, um
die Geschwindigkeit zu erhöhen. Solange Sie die Wippe ge-
drückt halten, beschleunigt das Fahrzeug. Sobald Sie die Wippe
loslassen, wird die neue Geschwindigkeit gespeichert. Geschwindigkeit verringern
–
Drücken Sie den unteren Teil der Wippe SET– B
, um die Ge-
schwindigkeit zu verringern. Solange Sie die Wippe gedrückt
halten, verringert das Fahrzeug durch automatische Gasweg-
nahme die Geschwindigkeit. Sobald Sie die Wippe loslassen,
wird die neue Geschwindigkeit gespeichert.
Wenn Sie die Geschwindigkeit mit dem Gaspedal erhöhen, regelt die Anlage
nach dem Loslassen des Gaspedals automatisch auf die zuvor gespeicherte
Geschwindigkeit zurück. Dieses ist jedoch nicht der Fall, wenn die gespei-
cherte Geschwindigkeit für eine Zeitdauer von über 5 Minuten um mehr als
10 km/h überschritten wird. Die Geschwindigkeit muss wieder neu gespei-
chert werden.
Wenn Sie die gespeicherte Geschwindigkeit durch Treten des Bremspedals
verringern, wird die Geschwindigkeitsregelanlage deaktiviert. Sie können
durch einmaliges Drücken des oberen Teils der Wippe RES+ ⇒ Abb. 122 B
die Regelung wieder aufnehmen.
ACHTUNG
Es ist gefährlich, die gespeicherte Geschwindigkeit wieder aufzunehmen,
wenn die Geschwindigkeit für die gerade bestehenden Straßen-, Ver-
kehrs- oder Witterungsverhältnisse zu hoch ist – Unfallgefahr!
Sicher ist sicherHinweise zur BedienungRat und TatTechnische Daten
Page 176 of 294

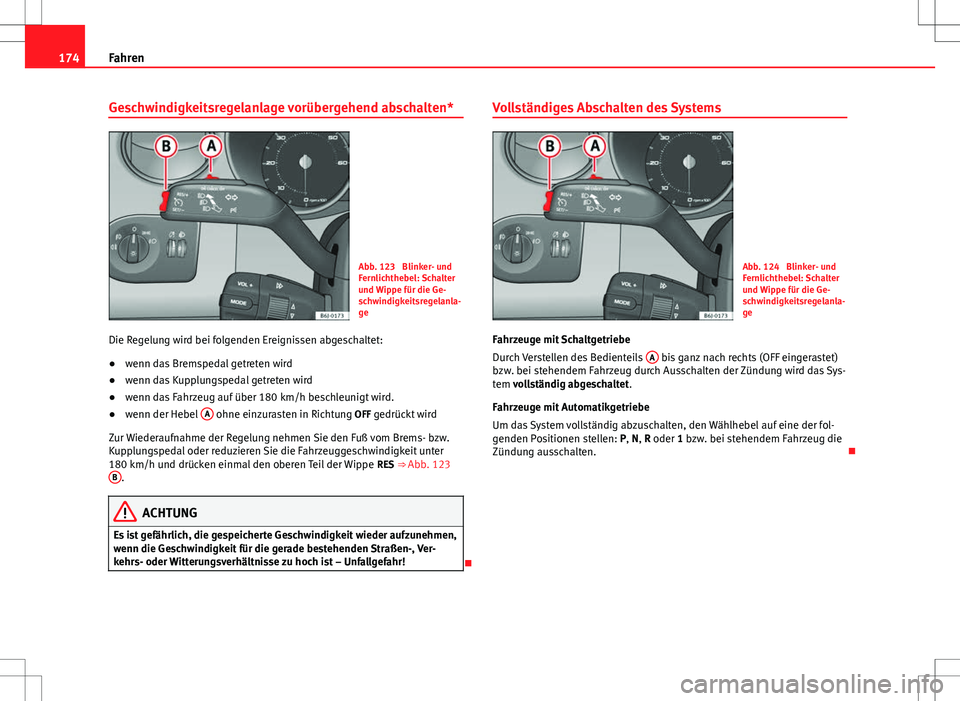

174Fahren
Geschwindigkeitsregelanlage vorübergehend abschalten*
Abb. 123 Blinker- und
Fernlichthebel: Schalter
und Wippe für die Ge-
schwindigkeitsregelanla-
ge
Die Regelung wird bei folgenden Ereignissen abgeschaltet:
● wenn das Bremspedal getreten wird
● wenn das Kupplungspedal getreten wird
● wenn das Fahrzeug auf über 180 km/h beschleunigt wird.
● wenn der Hebel A
ohne einzurasten in Richtung OFF gedrückt wird
Zur Wiederaufnahme der Regelung nehmen Sie den Fuß vom Brems- bzw.
Kupplungspedal oder reduzieren Sie die Fahrzeuggeschwindigkeit unter
180 km/h und drücken einmal den oberen Teil der Wippe RES
⇒ Abb. 123
B
.
ACHTUNG
Es ist gefährlich, die gespeicherte Geschwindigkeit wieder aufzunehmen,
wenn die Geschwindigkeit für die gerade bestehenden Straßen-, Ver-
kehrs- oder Witterungsverhältnisse zu hoch ist – Unfallgefahr!
Vollständiges Abschalten des Systems
Abb. 124 Blinker- und
Fernlichthebel: Schalter
und Wippe für die Ge-
schwindigkeitsregelanla-
ge
Fahrzeuge mit Schaltgetriebe
Durch Verstellen des Bedienteils A
bis ganz nach rechts (OFF eingerastet)
bzw. bei stehendem Fahrzeug durch Ausschalten der Zündung wird das Sys-
tem vollständig abgeschaltet.
Fahrzeuge mit Automatikgetriebe
Um das System vollständig abzuschalten, den Wählhebel auf eine der fol-
genden Positionen stellen: P, N, R oder 1 bzw. bei stehendem Fahrzeug die
Zündung ausschalten.
Page 177 of 294

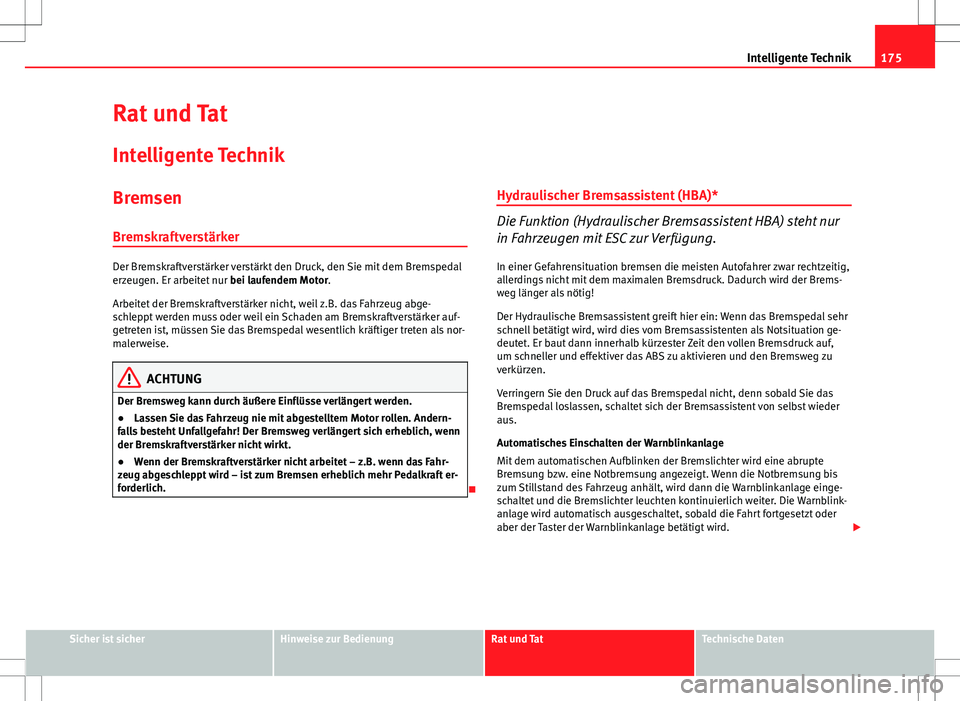

175
Intelligente Technik
Rat und Tat
Intelligente Technik
Bremsen
Bremskraftverstärker
Der Bremskraftverstärker verstärkt den Druck, den Sie mit dem Bremspedal
erzeugen. Er arbeitet nur bei laufendem Motor.
Arbeitet der Bremskraftverstärker nicht, weil z.B. das Fahrzeug abge-
schleppt werden muss oder weil ein Schaden am Bremskraftverstärker auf-
getreten ist, müssen Sie das Bremspedal wesentlich kräftiger treten als nor-
malerweise.
ACHTUNG
Der Bremsweg kann durch äußere Einflüsse verlängert werden.
● Lassen Sie das Fahrzeug nie mit abgestelltem Motor rollen. Andern-
falls besteht Unfallgefahr! Der Bremsweg verlängert sich erheblich, wenn
der Bremskraftverstärker nicht wirkt.
● Wenn der Bremskraftverstärker nicht arbeitet – z.B. wenn das Fahr-
zeug abgeschleppt wird – ist zum Bremsen erheblich mehr Pedalkraft er-
forderlich.
Hydraulischer Bremsassistent (HBA)*
Die Funktion (Hydraulischer Bremsassistent HBA) steht nur
in Fahrzeugen mit ESC zur Verfügung.
In einer Gefahrensituation bremsen die meisten Autofahrer zwar rechtzeitig,
allerdings nicht mit dem maximalen Bremsdruck. Dadurch wird der Brems-
weg länger als nötig!
Der Hydraulische Bremsassistent greift hier ein: Wenn das Bremspedal sehr
schnell betätigt wird, wird dies vom Bremsassistenten als Notsituation ge-
deutet. Er baut dann innerhalb kürzester Zeit den vollen Bremsdruck auf,
um schneller und effektiver das ABS zu aktivieren und den Bremsweg zu
verkürzen.
Verringern Sie den Druck auf das Bremspedal nicht, denn sobald Sie das
Bremspedal loslassen, schaltet sich der Bremsassistent von selbst wieder
aus.
Automatisches Einschalten der Warnblinkanlage
Mit dem automatischen Aufblinken der Bremslichter wird eine abrupte
Bremsung bzw. eine Notbremsung angezeigt. Wenn die Notbremsung bis
zum Stillstand des Fahrzeug anhält, wird dann die Warnblinkanlage einge-
schaltet und die Bremslichter leuchten kontinuierlich weiter. Die Warnblink-
anlage wird automatisch ausgeschaltet, sobald die Fahrt fortgesetzt oder
aber der Taster der Warnblinkanlage betätigt wird.
Sicher ist sicherHinweise zur BedienungRat und TatTechnische Daten
Page 178 of 294

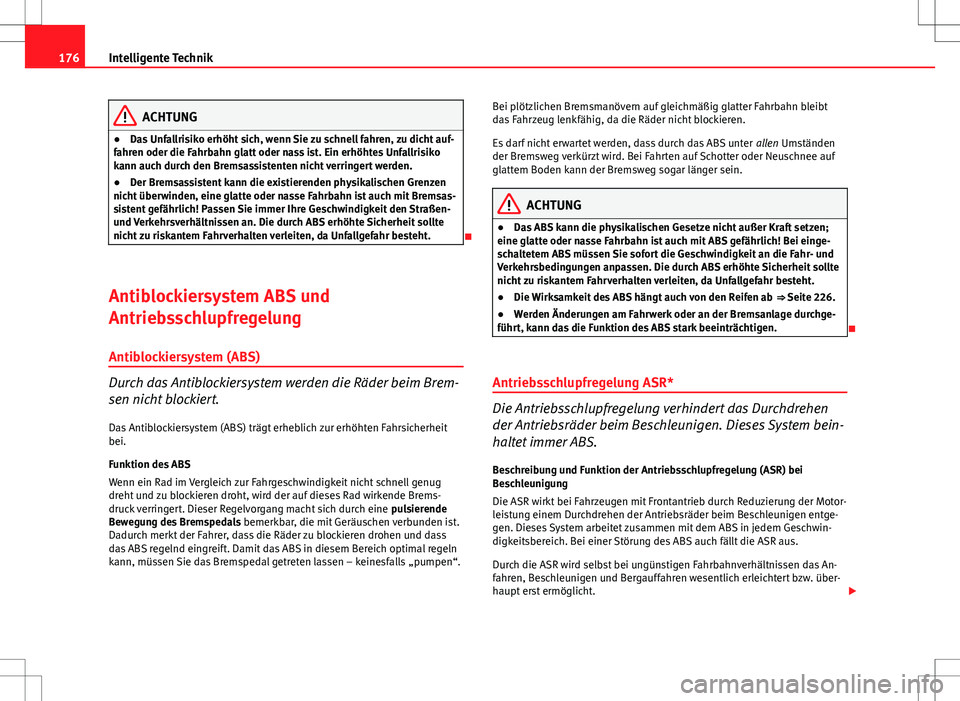

176Intelligente Technik
ACHTUNG
● Das Unfallrisiko erhöht sich, wenn Sie zu schnell fahren, zu dicht auf-
fahren oder die Fahrbahn glatt oder nass ist. Ein erhöhtes Unfallrisiko
kann auch durch den Bremsassistenten nicht verringert werden.
● Der Bremsassistent kann die existierenden physikalischen Grenzen
nicht überwinden, eine glatte oder nasse Fahrbahn ist auch mit Bremsas-
sistent gefährlich! Passen Sie immer Ihre Geschwindigkeit den Straßen-
und Verkehrsverhältnissen an. Die durch ABS erhöhte Sicherheit sollte
nicht zu riskantem Fahrverhalten verleiten, da Unfallgefahr besteht.
Antiblockiersystem ABS und
Antriebsschlupfregelung Antiblockiersystem (ABS)
Durch das Antiblockiersystem werden die Räder beim Brem-
sen nicht blockiert.
Das Antiblockiersystem (ABS) trägt erheblich zur erhöhten Fahrsicherheit
bei.
Funktion des ABS
Wenn ein Rad im Vergleich zur Fahrgeschwindigkeit nicht schnell genug
dreht und zu blockieren droht, wird der auf dieses Rad wirkende Brems-
druck verringert. Dieser Regelvorgang macht sich durch eine pulsierende
Bewegung des Bremspedals bemerkbar, die mit Geräuschen verbunden ist.
Dadurch merkt der Fahrer, dass die Räder zu blockieren drohen und dass
das ABS regelnd eingreift. Damit das ABS in diesem Bereich optimal regeln
kann, müssen Sie das Bremspedal getreten lassen – keinesfalls „pumpen“. Bei plötzlichen Bremsmanövern auf gleichmäßig glatter Fahrbahn bleibt
das Fahrzeug lenkfähig, da die Räder nicht blockieren.
Es darf nicht erwartet werden, dass durch das ABS unter
allen Umständen
der Bremsweg verkürzt wird. Bei Fahrten auf Schotter oder Neuschnee auf
glattem Boden kann der Bremsweg sogar länger sein.
ACHTUNG
● Das ABS kann die physikalischen Gesetze nicht außer Kraft setzen;
eine glatte oder nasse Fahrbahn ist auch mit ABS gefährlich! Bei einge-
schaltetem ABS müssen Sie sofort die Geschwindigkeit an die Fahr- und
Verkehrsbedingungen anpassen. Die durch ABS erhöhte Sicherheit sollte
nicht zu riskantem Fahrverhalten verleiten, da Unfallgefahr besteht.
● Die Wirksamkeit des ABS hängt auch von den Reifen ab ⇒ Seite 226.
● Werden Änderungen am Fahrwerk oder an der Bremsanlage durchge-
führt, kann das die Funktion des ABS stark beeinträchtigen.
Antriebsschlupfregelung ASR*
Die Antriebsschlupfregelung verhindert das Durchdrehen
der Antriebsräder beim Beschleunigen. Dieses System bein-
haltet immer ABS. Beschreibung und Funktion der Antriebsschlupfregelung (ASR) bei
Beschleunigung
Die ASR wirkt bei Fahrzeugen mit Frontantrieb durch Reduzierung der Motor-
leistung einem Durchdrehen der Antriebsräder beim Beschleunigen entge-
gen. Dieses System arbeitet zusammen mit dem ABS in jedem Geschwin-
digkeitsbereich. Bei einer Störung des ABS auch fällt die ASR aus.
Durch die ASR wird selbst bei ungünstigen Fahrbahnverhältnissen das An-
fahren, Beschleunigen und Bergauffahren wesentlich erleichtert bzw. über-
haupt erst ermöglicht.
Page 179 of 294

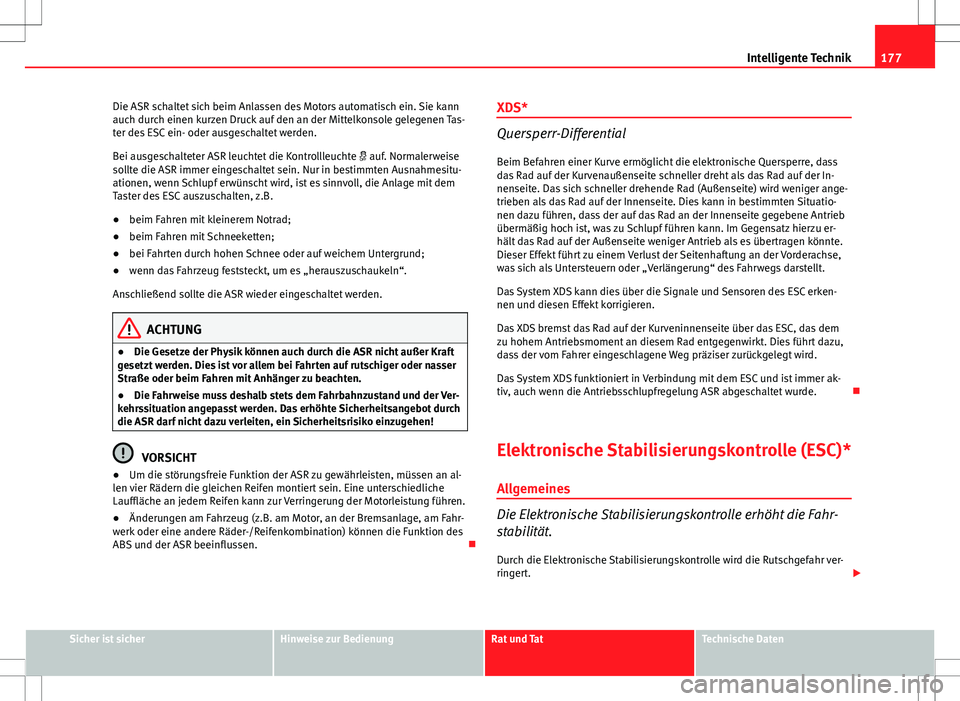

177
Intelligente Technik
Die ASR schaltet sich beim Anlassen des Motors automatisch ein. Sie kann
auch durch einen kurzen Druck auf den an der Mittelkonsole gelegenen Tas-
ter des ESC ein- oder ausgeschaltet werden.
Bei ausgeschalteter ASR leuchtet die Kontrollleuchte auf. Normalerweise
sollte die ASR immer eingeschaltet sein. Nur in bestimmten Ausnahmesitu-
ationen, wenn Schlupf erwünscht wird, ist es sinnvoll, die Anlage mit dem
Taster des ESC auszuschalten, z.B.
● beim Fahren mit kleinerem Notrad;
● beim Fahren mit Schneeketten;
● bei Fahrten durch hohen Schnee oder auf weichem Untergrund;
● wenn das Fahrzeug feststeckt, um es „herauszuschaukeln“.
Anschließend sollte die ASR wieder eingeschaltet werden.
ACHTUNG
● Die Gesetze der Physik können auch durch die ASR nicht außer Kraft
gesetzt werden. Dies ist vor allem bei Fahrten auf rutschiger oder nasser
Straße oder beim Fahren mit Anhänger zu beachten.
● Die Fahrweise muss deshalb stets dem Fahrbahnzustand und der Ver-
kehrssituation angepasst werden. Das erhöhte Sicherheitsangebot durch
die ASR darf nicht dazu verleiten, ein Sicherheitsrisiko einzugehen!
VORSICHT
● Um die störungsfreie Funktion der ASR zu gewährleisten, müssen an al-
len vier Rädern die gleichen Reifen montiert sein. Eine unterschiedliche
Lauffläche an jedem Reifen kann zur Verringerung der Motorleistung führen.
● Änderungen am Fahrzeug (z.B. am Motor, an der Bremsanlage, am Fahr-
werk oder eine andere Räder-/Reifenkombination) können die Funktion des
ABS und der ASR beeinflussen. XDS*
Quersperr-Differential
Beim Befahren einer Kurve ermöglicht die elektronische Quersperre, dass
das Rad auf der Kurvenaußenseite schneller dreht als das Rad auf der In-
nenseite. Das sich schneller drehende Rad (Außenseite) wird weniger ange-
trieben als das Rad auf der Innenseite. Dies kann in bestimmten Situatio-
nen dazu führen, dass der auf das Rad an der Innenseite gegebene Antrieb
übermäßig hoch ist, was zu Schlupf führen kann. Im Gegensatz hierzu er-
hält das Rad auf der Außenseite weniger Antrieb als es übertragen könnte.
Dieser Effekt führt zu einem Verlust der Seitenhaftung an der Vorderachse,
was sich als Untersteuern oder „Verlängerung“ des Fahrwegs darstellt.
Das System XDS kann dies über die Signale und Sensoren des ESC erken-
nen und diesen Effekt korrigieren.
Das XDS bremst das Rad auf der Kurveninnenseite über das ESC, das dem
zu hohem Antriebsmoment an diesem Rad entgegenwirkt. Dies führt dazu,
dass der vom Fahrer eingeschlagene Weg präziser zurückgelegt wird.
Das System XDS funktioniert in Verbindung mit dem ESC und ist immer ak-
tiv, auch wenn die Antriebsschlupfregelung ASR abgeschaltet wurde.
Elektronische Stabilisierungskontrolle (ESC)* Allgemeines
Die Elektronische Stabilisierungskontrolle erhöht die Fahr-
stabilität.Durch die Elektronische Stabilisierungskontrolle wird die Rutschgefahr ver-
ringert.
Sicher ist sicherHinweise zur BedienungRat und TatTechnische Daten
Page 180 of 294

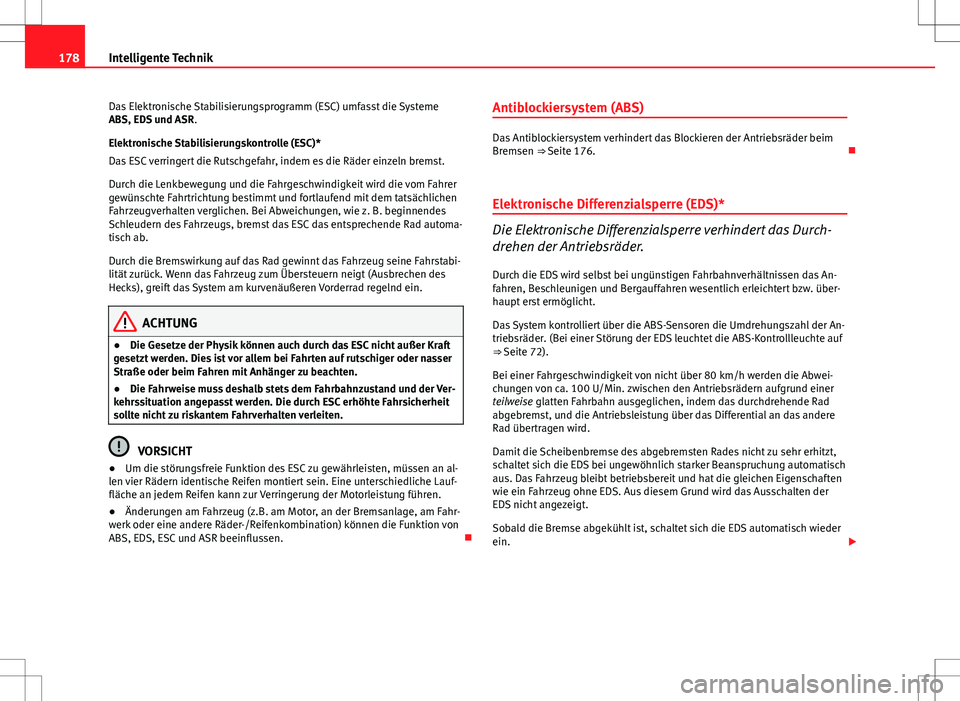

178Intelligente Technik
Das Elektronische Stabilisierungsprogramm (ESC) umfasst die Systeme
ABS, EDS und ASR .
Elektronische Stabilisierungskontrolle (ESC)*
Das ESC verringert die Rutschgefahr, indem es die Räder einzeln bremst.
Durch die Lenkbewegung und die Fahrgeschwindigkeit wird die vom Fahrer
gewünschte Fahrtrichtung bestimmt und fortlaufend mit dem tatsächlichen
Fahrzeugverhalten verglichen. Bei Abweichungen, wie z. B. beginnendes
Schleudern des Fahrzeugs, bremst das ESC das entsprechende Rad automa-
tisch ab.
Durch die Bremswirkung auf das Rad gewinnt das Fahrzeug seine Fahrstabi-
lität zurück. Wenn das Fahrzeug zum Übersteuern neigt (Ausbrechen des
Hecks), greift das System am kurvenäußeren Vorderrad regelnd ein.
ACHTUNG
● Die Gesetze der Physik können auch durch das ESC nicht außer Kraft
gesetzt werden. Dies ist vor allem bei Fahrten auf rutschiger oder nasser
Straße oder beim Fahren mit Anhänger zu beachten.
● Die Fahrweise muss deshalb stets dem Fahrbahnzustand und der Ver-
kehrssituation angepasst werden. Die durch ESC erhöhte Fahrsicherheit
sollte nicht zu riskantem Fahrverhalten verleiten.
VORSICHT
● Um die störungsfreie Funktion des ESC zu gewährleisten, müssen an al-
len vier Rädern identische Reifen montiert sein. Eine unterschiedliche Lauf-
fläche an jedem Reifen kann zur Verringerung der Motorleistung führen.
● Änderungen am Fahrzeug (z.B. am Motor, an der Bremsanlage, am Fahr-
werk oder eine andere Räder-/Reifenkombination) können die Funktion von
ABS, EDS, ESC und ASR beeinflussen. Antiblockiersystem (ABS)
Das Antiblockiersystem verhindert das Blockieren der Antriebsräder beim
Bremsen ⇒ Seite 176.
Elektronische Differenzialsperre (EDS)*
Die Elektronische Differenzialsperre verhindert das Durch-
drehen der Antriebsräder. Durch die EDS wird selbst bei ungünstigen Fahrbahnverhältnissen das An-
fahren, Beschleunigen und Bergauffahren wesentlich erleichtert bzw. über-
haupt erst ermöglicht.
Das System kontrolliert über die ABS-Sensoren die Umdrehungszahl der An-
triebsräder. (Bei einer Störung der EDS leuchtet die ABS-Kontrollleuchte auf
⇒ Seite 72).
Bei einer Fahrgeschwindigkeit von nicht über 80 km/h werden die Abwei-
chungen von ca. 100 U/Min. zwischen den Antriebsrädern aufgrund einer
teilweise glatten Fahrbahn ausgeglichen, indem das durchdrehende Rad
abgebremst, und die Antriebsleistung über das Differential an das andere
Rad übertragen wird.
Damit die Scheibenbremse des abgebremsten Rades nicht zu sehr erhitzt,
schaltet sich die EDS bei ungewöhnlich starker Beanspruchung automatisch
aus. Das Fahrzeug bleibt betriebsbereit und hat die gleichen Eigenschaften
wie ein Fahrzeug ohne EDS. Aus diesem Grund wird das Ausschalten der
EDS nicht angezeigt.
Sobald die Bremse abgekühlt ist, schaltet sich die EDS automatisch wieder
ein.
