Seat Ibiza ST 2010 Betriebsanleitung (in German)
Manufacturer: SEAT, Model Year: 2010, Model line: Ibiza ST, Model: Seat Ibiza ST 2010Pages: 294, PDF-Größe: 3.85 MB
Page 201 of 294

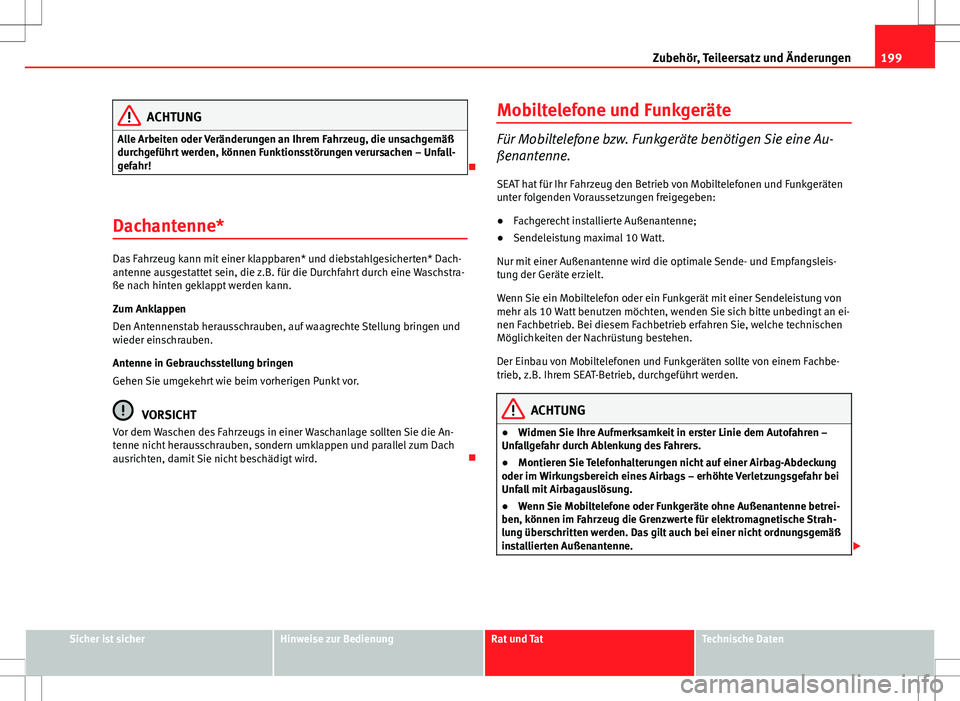

199
Zubehör, Teileersatz und Änderungen
ACHTUNG
Alle Arbeiten oder Veränderungen an Ihrem Fahrzeug, die unsachgemäß
durchgeführt werden, können Funktionsstörungen verursachen – Unfall-
gefahr!
Dachantenne*
Das Fahrzeug kann mit einer klappbaren* und diebstahlgesicherten* Dach-
antenne ausgestattet sein, die z.B. für die Durchfahrt durch eine Waschstra-
ße nach hinten geklappt werden kann.
Zum Anklappen
Den Antennenstab herausschrauben, auf waagrechte Stellung bringen und
wieder einschrauben.
Antenne in Gebrauchsstellung bringen
Gehen Sie umgekehrt wie beim vorherigen Punkt vor.
VORSICHT
Vor dem Waschen des Fahrzeugs in einer Waschanlage sollten Sie die An-
tenne nicht herausschrauben, sondern umklappen und parallel zum Dach
ausrichten, damit Sie nicht beschädigt wird. Mobiltelefone und Funkgeräte
Für Mobiltelefone bzw. Funkgeräte benötigen Sie eine Au-
ßenantenne.
SEAT hat für Ihr Fahrzeug den Betrieb von Mobiltelefonen und Funkgeräten
unter folgenden Voraussetzungen freigegeben:
● Fachgerecht installierte Außenantenne;
● Sendeleistung maximal 10 Watt.
Nur mit einer Außenantenne wird die optimale Sende- und Empfangsleis-
tung der Geräte erzielt.
Wenn Sie ein Mobiltelefon oder ein Funkgerät mit einer Sendeleistung von
mehr als 10 Watt benutzen möchten, wenden Sie sich bitte unbedingt an ei-
nen Fachbetrieb. Bei diesem Fachbetrieb erfahren Sie, welche technischen
Möglichkeiten der Nachrüstung bestehen.
Der Einbau von Mobiltelefonen und Funkgeräten sollte von einem Fachbe-
trieb, z.B. Ihrem SEAT-Betrieb, durchgeführt werden.
ACHTUNG
● Widmen Sie Ihre Aufmerksamkeit in erster Linie dem Autofahren –
Unfallgefahr durch Ablenkung des Fahrers.
● Montieren Sie Telefonhalterungen nicht auf einer Airbag-Abdeckung
oder im Wirkungsbereich eines Airbags – erhöhte Verletzungsgefahr bei
Unfall mit Airbagauslösung.
● Wenn Sie Mobiltelefone oder Funkgeräte ohne Außenantenne betrei-
ben, können im Fahrzeug die Grenzwerte für elektromagnetische Strah-
lung überschritten werden. Das gilt auch bei einer nicht ordnungsgemäß
installierten Außenantenne.
Sicher ist sicherHinweise zur BedienungRat und TatTechnische Daten
Page 202 of 294

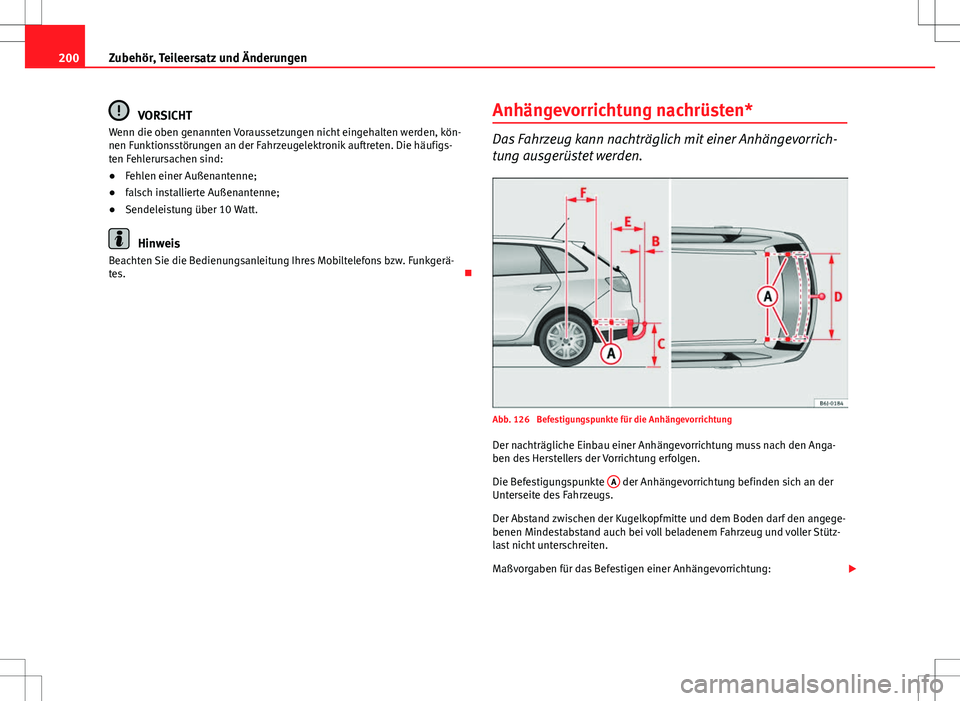

200Zubehör, Teileersatz und Änderungen
VORSICHT
Wenn die oben genannten Voraussetzungen nicht eingehalten werden, kön-
nen Funktionsstörungen an der Fahrzeugelektronik auftreten. Die häufigs-
ten Fehlerursachen sind:
● Fehlen einer Außenantenne;
● falsch installierte Außenantenne;
● Sendeleistung über 10 Watt.
Hinweis
Beachten Sie die Bedienungsanleitung Ihres Mobiltelefons bzw. Funkgerä-
tes. Anhängevorrichtung nachrüsten*
Das Fahrzeug kann nachträglich mit einer Anhängevorrich-
tung ausgerüstet werden.
Abb. 126 Befestigungspunkte für die Anhängevorrichtung
Der nachträgliche Einbau einer Anhängevorrichtung muss nach den Anga-
ben des Herstellers der Vorrichtung erfolgen.
Die Befestigungspunkte
A
der Anhängevorrichtung befinden sich an der
Unterseite des Fahrzeugs.
Der Abstand zwischen der Kugelkopfmitte und dem Boden darf den angege-
benen Mindestabstand auch bei voll beladenem Fahrzeug und voller Stütz-
last nicht unterschreiten.
Maßvorgaben für das Befestigen einer Anhängevorrichtung:
Page 203 of 294

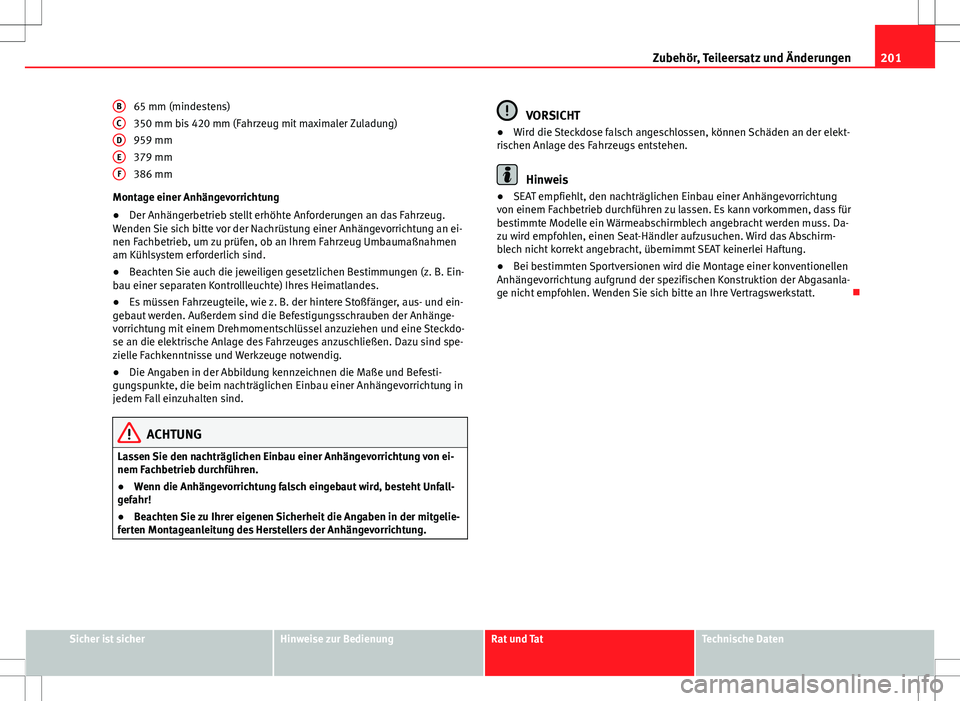

201
Zubehör, Teileersatz und Änderungen
65 mm (mindestens)
350 mm bis 420 mm (Fahrzeug mit maximaler Zuladung)
959 mm
379 mm
386 mm
Montage einer Anhängevorrichtung
● Der Anhängerbetrieb stellt erhöhte Anforderungen an das Fahrzeug.
Wenden Sie sich bitte vor der Nachrüstung einer Anhängevorrichtung an ei-
nen Fachbetrieb, um zu prüfen, ob an Ihrem Fahrzeug Umbaumaßnahmen
am Kühlsystem erforderlich sind.
● Beachten Sie auch die jeweiligen gesetzlichen Bestimmungen (z. B. Ein-
bau einer separaten Kontrollleuchte) Ihres Heimatlandes.
● Es müssen Fahrzeugteile, wie z. B. der hintere Stoßfänger, aus- und ein-
gebaut werden. Außerdem sind die Befestigungsschrauben der Anhänge-
vorrichtung mit einem Drehmomentschlüssel anzuziehen und eine Steckdo-
se an die elektrische Anlage des Fahrzeuges anzuschließen. Dazu sind spe-
zielle Fachkenntnisse und Werkzeuge notwendig.
● Die Angaben in der Abbildung kennzeichnen die Maße und Befesti-
gungspunkte, die beim nachträglichen Einbau einer Anhängevorrichtung in
jedem Fall einzuhalten sind.
ACHTUNG
Lassen Sie den nachträglichen Einbau einer Anhängevorrichtung von ei-
nem Fachbetrieb durchführen.
● Wenn die Anhängevorrichtung falsch eingebaut wird, besteht Unfall-
gefahr!
● Beachten Sie zu Ihrer eigenen Sicherheit die Angaben in der mitgelie-
ferten Montageanleitung des Herstellers der Anhängevorrichtung.
BCDEF
VORSICHT
● Wird die Steckdose falsch angeschlossen, können Schäden an der elekt-
rischen Anlage des Fahrzeugs entstehen.
Hinweis
● SEAT empfiehlt, den nachträglichen Einbau einer Anhängevorrichtung
von einem Fachbetrieb durchführen zu lassen. Es kann vorkommen, dass für
bestimmte Modelle ein Wärmeabschirmblech angebracht werden muss. Da-
zu wird empfohlen, einen Seat-Händler aufzusuchen. Wird das Abschirm-
blech nicht korrekt angebracht, übernimmt SEAT keinerlei Haftung.
● Bei bestimmten Sportversionen wird die Montage einer konventionellen
Anhängevorrichtung aufgrund der spezifischen Konstruktion der Abgasanla-
ge nicht empfohlen. Wenden Sie sich bitte an Ihre Vertragswerkstatt.
Sicher ist sicherHinweise zur BedienungRat und TatTechnische Daten
Page 204 of 294
202Prüfen und Nachfüllen
Prüfen und Nachfüllen
Tanken
Die Tankklappe wird von Hand geöffnet. Der Tank fasst etwa
45 Liter.

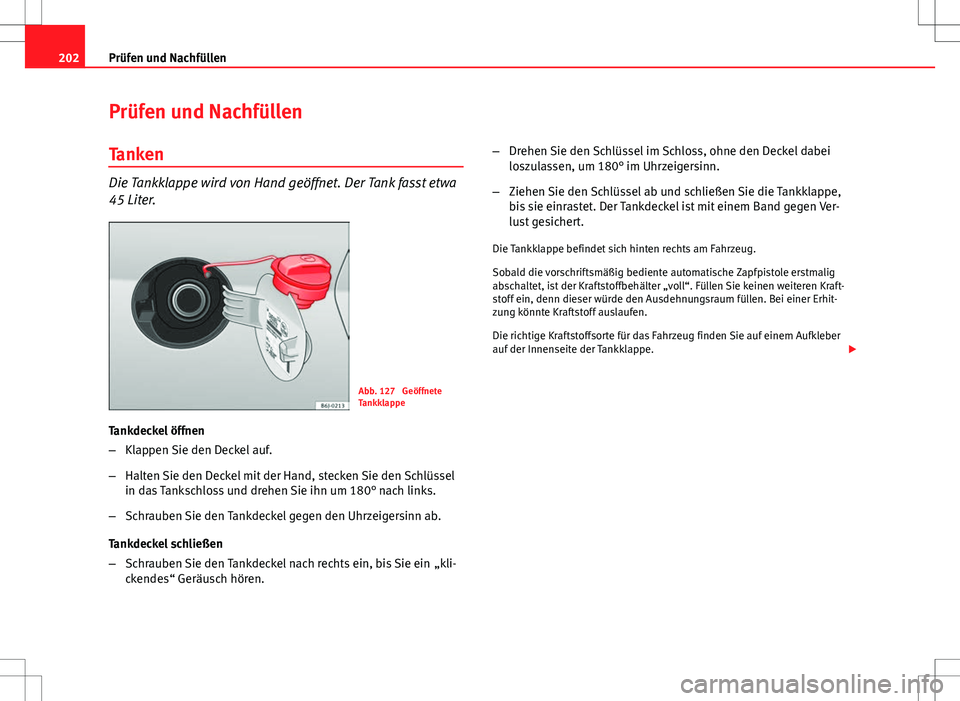

Abb. 127 Geöffnete
Tankklappe
Tankdeckel öffnen
– Klappen Sie den Deckel auf.
– Halten Sie den Deckel mit der Hand, stecken Sie den Schlüssel
in das Tankschloss und drehen Sie ihn um 180° nach links.
– Schrauben Sie den Tankdeckel gegen den Uhrzeigersinn ab.
Tankdeckel schließen
– Schrauben Sie den Tankdeckel nach rechts ein, bis Sie ein „kli-
ckendes“ Geräusch hören. –
Drehen Sie den Schlüssel im Schloss, ohne den Deckel dabei
loszulassen, um 180° im Uhrzeigersinn.
– Ziehen Sie den Schlüssel ab und schließen Sie die Tankklappe,
bis sie einrastet. Der Tankdeckel ist mit einem Band gegen Ver-
lust gesichert.
Die Tankklappe befindet sich hinten rechts am Fahrzeug.
Sobald die vorschriftsmäßig bediente automatische Zapfpistole erstmalig
abschaltet, ist der Kraftstoffbehälter „voll“. Füllen Sie keinen weiteren Kraft-
stoff ein, denn dieser würde den Ausdehnungsraum füllen. Bei einer Erhit-
zung könnte Kraftstoff auslaufen.
Die richtige Kraftstoffsorte für das Fahrzeug finden Sie auf einem Aufkleber
auf der Innenseite der Tankklappe.
Page 205 of 294

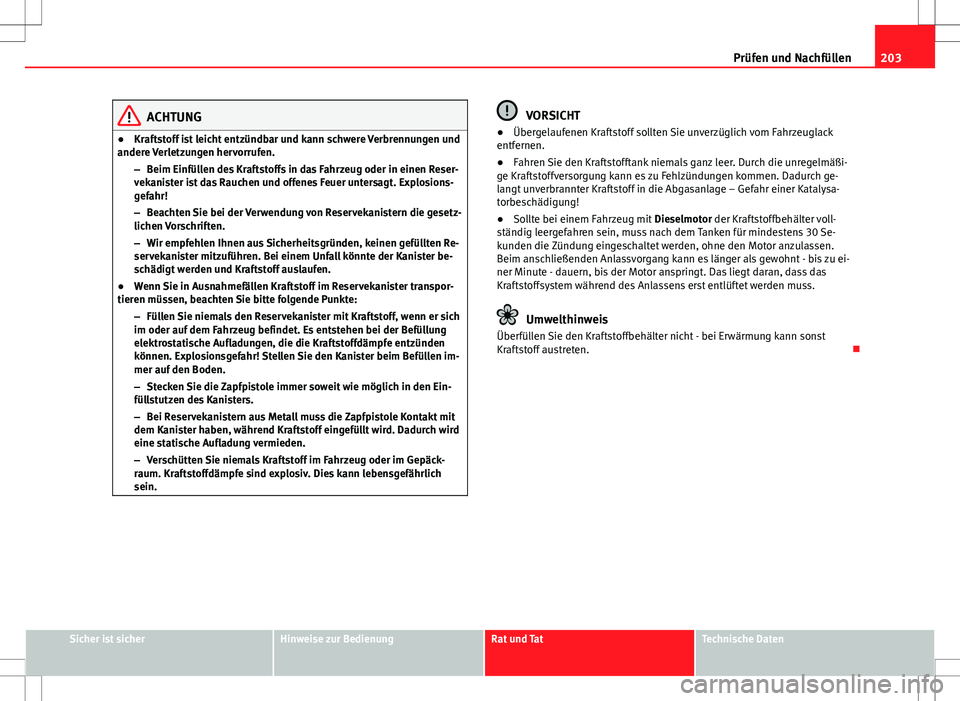

203
Prüfen und Nachfüllen
ACHTUNG
● Kraftstoff ist leicht entzündbar und kann schwere Verbrennungen und
andere Verletzungen hervorrufen.
–Beim Einfüllen des Kraftstoffs in das Fahrzeug oder in einen Reser-
vekanister ist das Rauchen und offenes Feuer untersagt. Explosions-
gefahr!
– Beachten Sie bei der Verwendung von Reservekanistern die gesetz-
lichen Vorschriften.
– Wir empfehlen Ihnen aus Sicherheitsgründen, keinen gefüllten Re-
servekanister mitzuführen. Bei einem Unfall könnte der Kanister be-
schädigt werden und Kraftstoff auslaufen.
● Wenn Sie in Ausnahmefällen Kraftstoff im Reservekanister transpor-
tieren müssen, beachten Sie bitte folgende Punkte:
–Füllen Sie niemals den Reservekanister mit Kraftstoff, wenn er sich
im oder auf dem Fahrzeug befindet. Es entstehen bei der Befüllung
elektrostatische Aufladungen, die die Kraftstoffdämpfe entzünden
können. Explosionsgefahr! Stellen Sie den Kanister beim Befüllen im-
mer auf den Boden.
– Stecken Sie die Zapfpistole immer soweit wie möglich in den Ein-
füllstutzen des Kanisters.
– Bei Reservekanistern aus Metall muss die Zapfpistole Kontakt mit
dem Kanister haben, während Kraftstoff eingefüllt wird. Dadurch wird
eine statische Aufladung vermieden.
– Verschütten Sie niemals Kraftstoff im Fahrzeug oder im Gepäck-
raum. Kraftstoffdämpfe sind explosiv. Dies kann lebensgefährlich
sein.VORSICHT
● Übergelaufenen Kraftstoff sollten Sie unverzüglich vom Fahrzeuglack
entfernen.
● Fahren Sie den Kraftstofftank niemals ganz leer. Durch die unregelmäßi-
ge Kraftstoffversorgung kann es zu Fehlzündungen kommen. Dadurch ge-
langt unverbrannter Kraftstoff in die Abgasanlage – Gefahr einer Katalysa-
torbeschädigung!
● Sollte bei einem Fahrzeug mit Dieselmotor der Kraftstoffbehälter voll-
ständig leergefahren sein, muss nach dem Tanken für mindestens 30 Se-
kunden die Zündung eingeschaltet werden, ohne den Motor anzulassen.
Beim anschließenden Anlassvorgang kann es länger als gewohnt - bis zu ei-
ner Minute - dauern, bis der Motor anspringt. Das liegt daran, dass das
Kraftstoffsystem während des Anlassens erst entlüftet werden muss.
Umwelthinweis
Überfüllen Sie den Kraftstoffbehälter nicht - bei Erwärmung kann sonst
Kraftstoff austreten.
Sicher ist sicherHinweise zur BedienungRat und TatTechnische Daten
Page 206 of 294
204Prüfen und Nachfüllen
Autogasanlage*
Autogas tanken
Der Autogas-Einfüllstutzen befindet sich hinter der Tank-
klappe neben dem Benzin-Einfüllstutzen.

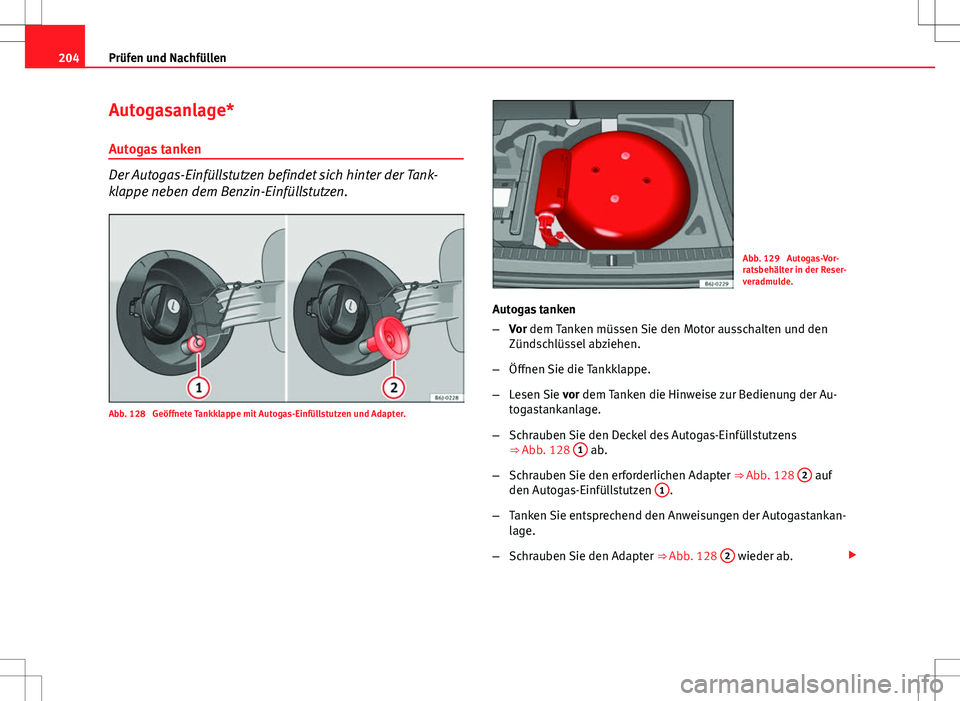

Abb. 128 Geöffnete Tankklappe mit Autogas-Einfüllstutzen und Adapter.
Abb. 129 Autogas-Vor-
ratsbehälter in der Reser-
veradmulde.
Autogas tanken
– Vor dem Tanken müssen Sie den Motor ausschalten und den
Zündschlüssel abziehen.
– Öffnen Sie die Tankklappe.
– Lesen Sie vor dem Tanken die Hinweise zur Bedienung der Au-
togastankanlage.
– Schrauben Sie den Deckel des Autogas-Einfüllstutzens
⇒ Abb. 128 1
ab.
– Schrauben Sie den erforderlichen Adapter ⇒ Abb. 128 2
auf
den Autogas-Einfüllstutzen 1.
– Tanken Sie entsprechend den Anweisungen der Autogastankan-
lage.
– Schrauben Sie den Adapter ⇒ Abb. 128 2
wieder ab.
Page 207 of 294

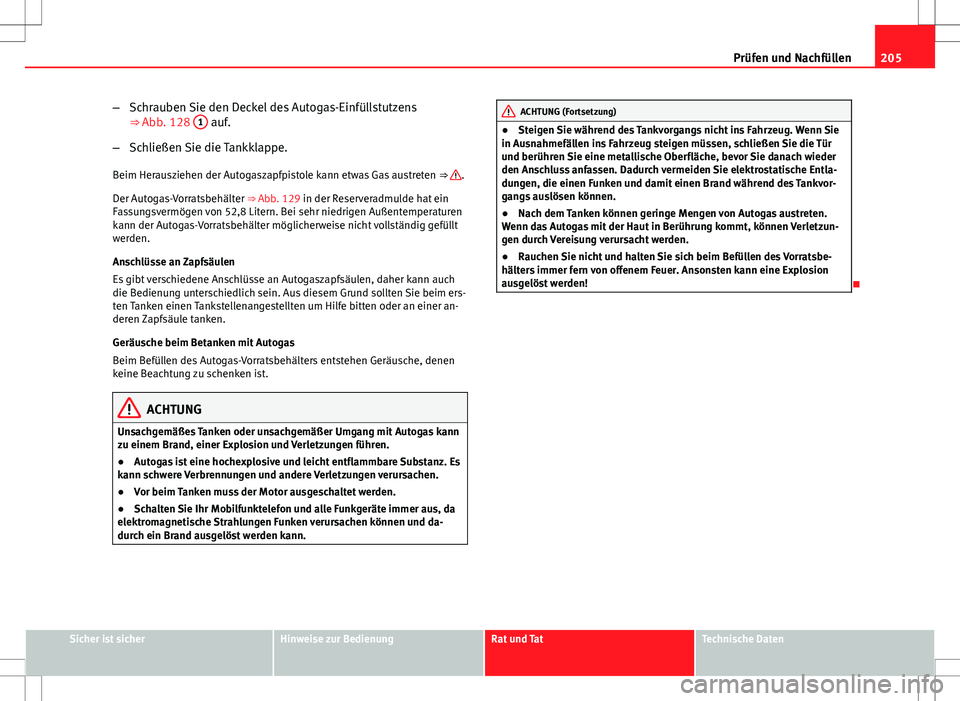

205
Prüfen und Nachfüllen
– Schrauben Sie den Deckel des Autogas-Einfüllstutzens
⇒ Abb. 128 1
auf.
– Schließen Sie die Tankklappe.
Beim Herausziehen der Autogaszapfpistole kann etwas Gas austreten ⇒
.
Der Autogas-Vorratsbehälter ⇒ Abb. 129 in der Reserveradmulde hat ein
Fassungsvermögen von 52,8 Litern. Bei sehr niedrigen Außentemperaturen
kann der Autogas-Vorratsbehälter möglicherweise nicht vollständig gefüllt
werden.
Anschlüsse an Zapfsäulen
Es gibt verschiedene Anschlüsse an Autogaszapfsäulen, daher kann auch
die Bedienung unterschiedlich sein. Aus diesem Grund sollten Sie beim ers-
ten Tanken einen Tankstellenangestellten um Hilfe bitten oder an einer an-
deren Zapfsäule tanken.
Geräusche beim Betanken mit Autogas
Beim Befüllen des Autogas-Vorratsbehälters entstehen Geräusche, denen
keine Beachtung zu schenken ist.
ACHTUNG
Unsachgemäßes Tanken oder unsachgemäßer Umgang mit Autogas kann
zu einem Brand, einer Explosion und Verletzungen führen.
● Autogas ist eine hochexplosive und leicht entflammbare Substanz. Es
kann schwere Verbrennungen und andere Verletzungen verursachen.
● Vor beim Tanken muss der Motor ausgeschaltet werden.
● Schalten Sie Ihr Mobilfunktelefon und alle Funkgeräte immer aus, da
elektromagnetische Strahlungen Funken verursachen können und da-
durch ein Brand ausgelöst werden kann.
ACHTUNG (Fortsetzung)
● Steigen Sie während des Tankvorgangs nicht ins Fahrzeug. Wenn Sie
in Ausnahmefällen ins Fahrzeug steigen müssen, schließen Sie die Tür
und berühren Sie eine metallische Oberfläche, bevor Sie danach wieder
den Anschluss anfassen. Dadurch vermeiden Sie elektrostatische Entla-
dungen, die einen Funken und damit einen Brand während des Tankvor-
gangs auslösen können.
● Nach dem Tanken können geringe Mengen von Autogas austreten.
Wenn das Autogas mit der Haut in Berührung kommt, können Verletzun-
gen durch Vereisung verursacht werden.
● Rauchen Sie nicht und halten Sie sich beim Befüllen des Vorratsbe-
hälters immer fern von offenem Feuer. Ansonsten kann eine Explosion
ausgelöst werden!
Sicher ist sicherHinweise zur BedienungRat und TatTechnische Daten
Page 208 of 294

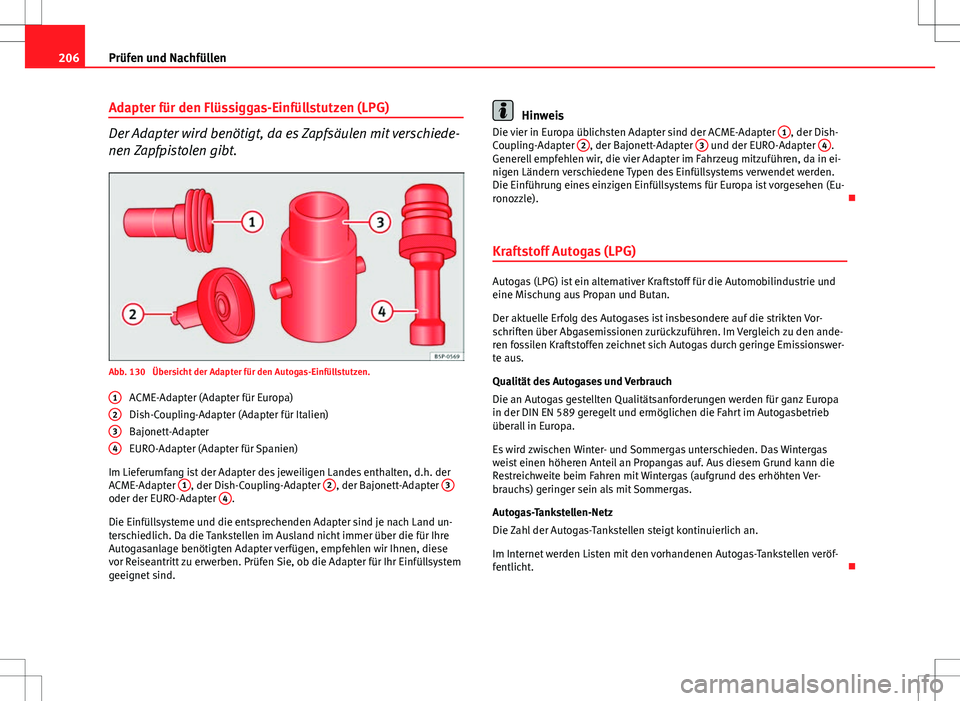

206Prüfen und Nachfüllen
Adapter für den Flüssiggas-Einfüllstutzen (LPG)
Der Adapter wird benötigt, da es Zapfsäulen mit verschiede-
nen Zapfpistolen gibt.
Abb. 130 Übersicht der Adapter für den Autogas-Einfüllstutzen.
ACME-Adapter (Adapter für Europa)
Dish-Coupling-Adapter (Adapter für Italien)
Bajonett-Adapter
EURO-Adapter (Adapter für Spanien)
Im Lieferumfang ist der Adapter des jeweiligen Landes enthalten, d.h. der
ACME-Adapter 1
, der Dish-Coupling-Adapter 2, der Bajonett-Adapter 3oder der EURO-Adapter 4.
Die Einfüllsysteme und die entsprechenden Adapter sind je nach Land un-
terschiedlich. Da die Tankstellen im Ausland nicht immer über die für Ihre
Autogasanlage benötigten Adapter verfügen, empfehlen wir Ihnen, diese
vor Reiseantritt zu erwerben. Prüfen Sie, ob die Adapter für Ihr Einfüllsystem
geeignet sind. 1
234
Hinweis
Die vier in Europa üblichsten Adapter sind der ACME-Adapter 1, der Dish-
Coupling-Adapter 2, der Bajonett-Adapter 3 und der EURO-Adapter 4.
Generell empfehlen wir, die vier Adapter im Fahrzeug mitzuführen, da in ei-
nigen Ländern verschiedene Typen des Einfüllsystems verwendet werden.
Die Einführung eines einzigen Einfüllsystems für Europa ist vorgesehen (Eu-
ronozzle).
Kraftstoff Autogas (LPG)
Autogas (LPG) ist ein alternativer Kraftstoff für die Automobilindustrie und
eine Mischung aus Propan und Butan.
Der aktuelle Erfolg des Autogases ist insbesondere auf die strikten Vor-
schriften über Abgasemissionen zurückzuführen. Im Vergleich zu den ande-
ren fossilen Kraftstoffen zeichnet sich Autogas durch geringe Emissionswer-
te aus.
Qualität des Autogases und Verbrauch
Die an Autogas gestellten Qualitätsanforderungen werden für ganz Europa
in der DIN EN 589 geregelt und ermöglichen die Fahrt im Autogasbetrieb
überall in Europa.
Es wird zwischen Winter- und Sommergas unterschieden. Das Wintergas
weist einen höheren Anteil an Propangas auf. Aus diesem Grund kann die
Restreichweite beim Fahren mit Wintergas (aufgrund des erhöhten Ver-
brauchs) geringer sein als mit Sommergas.
Autogas-Tankstellen-Netz
Die Zahl der Autogas-Tankstellen steigt kontinuierlich an.
Im Internet werden Listen mit den vorhandenen Autogas-Tankstellen veröf-
fentlicht.
Page 209 of 294

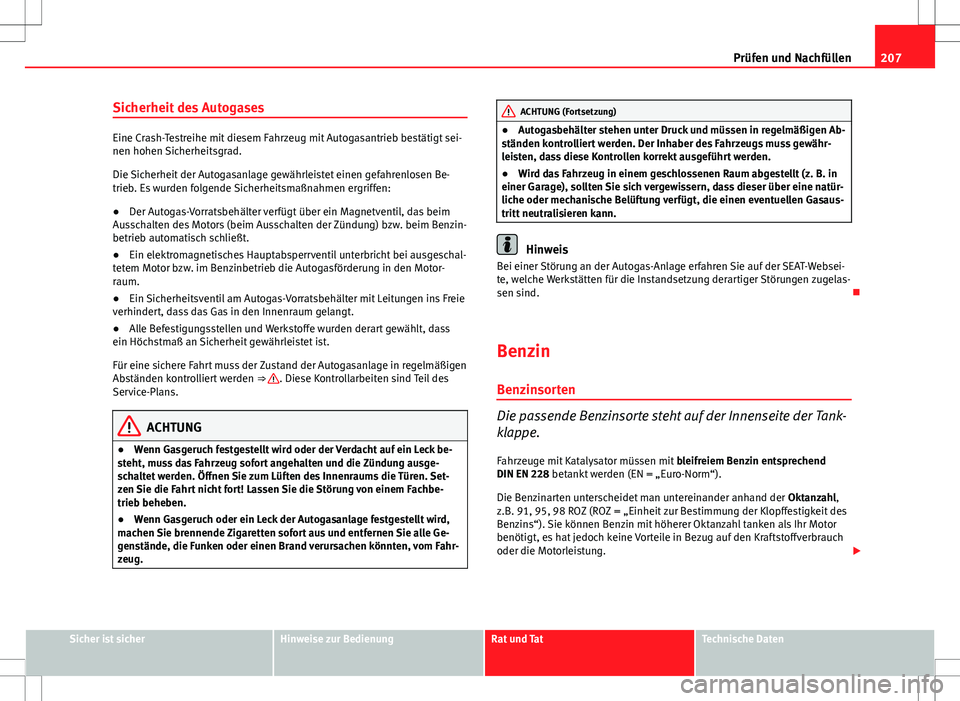

207
Prüfen und Nachfüllen
Sicherheit des Autogases
Eine Crash-Testreihe mit diesem Fahrzeug mit Autogasantrieb bestätigt sei-
nen hohen Sicherheitsgrad.
Die Sicherheit der Autogasanlage gewährleistet einen gefahrenlosen Be-
trieb. Es wurden folgende Sicherheitsmaßnahmen ergriffen:
● Der Autogas-Vorratsbehälter verfügt über ein Magnetventil, das beim
Ausschalten des Motors (beim Ausschalten der Zündung) bzw. beim Benzin-
betrieb automatisch schließt.
● Ein elektromagnetisches Hauptabsperrventil unterbricht bei ausgeschal-
tetem Motor bzw. im Benzinbetrieb die Autogasförderung in den Motor-
raum.
● Ein Sicherheitsventil am Autogas-Vorratsbehälter mit Leitungen ins Freie
verhindert, dass das Gas in den Innenraum gelangt.
● Alle Befestigungsstellen und Werkstoffe wurden derart gewählt, dass
ein Höchstmaß an Sicherheit gewährleistet ist.
Für eine sichere Fahrt muss der Zustand der Autogasanlage in regelmäßigen
Abständen kontrolliert werden ⇒
. Diese Kontrollarbeiten sind Teil des
Service-Plans.
ACHTUNG
● Wenn Gasgeruch festgestellt wird oder der Verdacht auf ein Leck be-
steht, muss das Fahrzeug sofort angehalten und die Zündung ausge-
schaltet werden. Öffnen Sie zum Lüften des Innenraums die Türen. Set-
zen Sie die Fahrt nicht fort! Lassen Sie die Störung von einem Fachbe-
trieb beheben.
● Wenn Gasgeruch oder ein Leck der Autogasanlage festgestellt wird,
machen Sie brennende Zigaretten sofort aus und entfernen Sie alle Ge-
genstände, die Funken oder einen Brand verursachen könnten, vom Fahr-
zeug.
ACHTUNG (Fortsetzung)
● Autogasbehälter stehen unter Druck und müssen in regelmäßigen Ab-
ständen kontrolliert werden. Der Inhaber des Fahrzeugs muss gewähr-
leisten, dass diese Kontrollen korrekt ausgeführt werden.
● Wird das Fahrzeug in einem geschlossenen Raum abgestellt (z. B. in
einer Garage), sollten Sie sich vergewissern, dass dieser über eine natür-
liche oder mechanische Belüftung verfügt, die einen eventuellen Gasaus-
tritt neutralisieren kann.
Hinweis
Bei einer Störung an der Autogas-Anlage erfahren Sie auf der SEAT-Websei-
te, welche Werkstätten für die Instandsetzung derartiger Störungen zugelas-
sen sind.
Benzin Benzinsorten
Die passende Benzinsorte steht auf der Innenseite der Tank-
klappe.
Fahrzeuge mit Katalysator müssen mit bleifreiem Benzin entsprechend
DIN EN 228 betankt werden (EN = „Euro-Norm“).
Die Benzinarten unterscheidet man untereinander anhand der Oktanzahl,
z.B. 91, 95, 98 ROZ (ROZ = „Einheit zur Bestimmung der Klopffestigkeit des
Benzins“). Sie können Benzin mit höherer Oktanzahl tanken als Ihr Motor
benötigt, es hat jedoch keine Vorteile in Bezug auf den Kraftstoffverbrauch
oder die Motorleistung.
Sicher ist sicherHinweise zur BedienungRat und TatTechnische Daten
Page 210 of 294

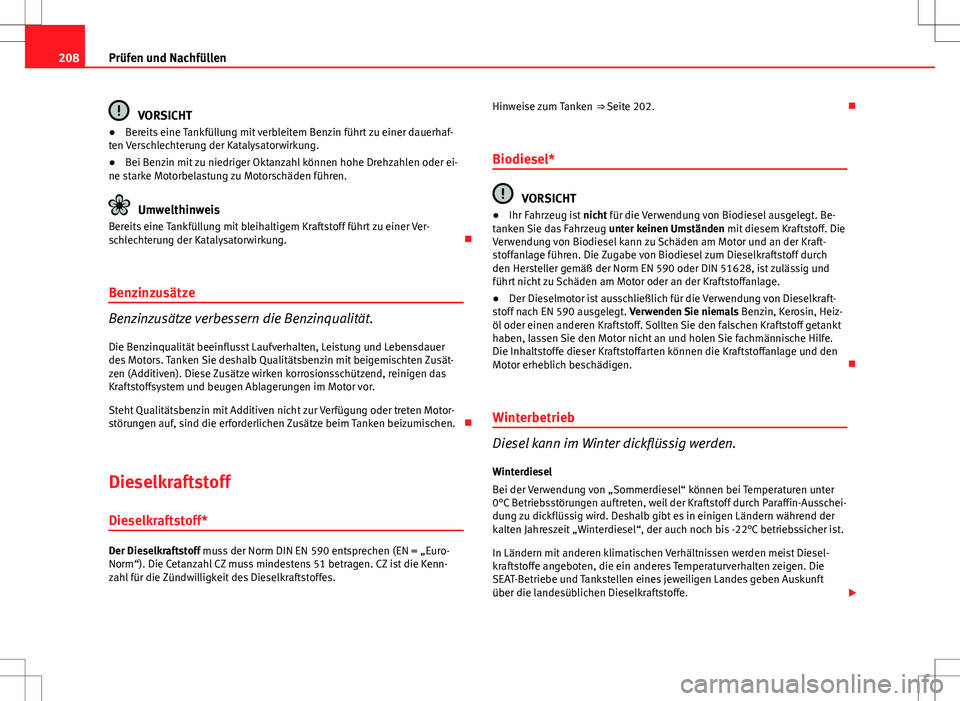

208Prüfen und Nachfüllen
VORSICHT
● Bereits eine Tankfüllung mit verbleitem Benzin führt zu einer dauerhaf-
ten Verschlechterung der Katalysatorwirkung.
● Bei Benzin mit zu niedriger Oktanzahl können hohe Drehzahlen oder ei-
ne starke Motorbelastung zu Motorschäden führen.
Umwelthinweis
Bereits eine Tankfüllung mit bleihaltigem Kraftstoff führt zu einer Ver-
schlechterung der Katalysatorwirkung.
Benzinzusätze
Benzinzusätze verbessern die Benzinqualität.
Die Benzinqualität beeinflusst Laufverhalten, Leistung und Lebensdauer
des Motors. Tanken Sie deshalb Qualitätsbenzin mit beigemischten Zusät-
zen (Additiven). Diese Zusätze wirken korrosionsschützend, reinigen das
Kraftstoffsystem und beugen Ablagerungen im Motor vor.
Steht Qualitätsbenzin mit Additiven nicht zur Verfügung oder treten Motor-
störungen auf, sind die erforderlichen Zusätze beim Tanken beizumischen.
Dieselkraftstoff
Dieselkraftstoff*
Der Dieselkraftstoff muss der Norm DIN EN 590 entsprechen (EN = „Euro-
Norm“). Die Cetanzahl CZ muss mindestens 51 betragen. CZ ist die Kenn-
zahl für die Zündwilligkeit des Dieselkraftstoffes. Hinweise zum Tanken
⇒ Seite 202.
Biodiesel*
VORSICHT
● Ihr Fahrzeug ist nicht für die Verwendung von Biodiesel ausgelegt. Be-
tanken Sie das Fahrzeug unter keinen Umständen mit diesem Kraftstoff. Die
Verwendung von Biodiesel kann zu Schäden am Motor und an der Kraft-
stoffanlage führen. Die Zugabe von Biodiesel zum Dieselkraftstoff durch
den Hersteller gemäß der Norm EN 590 oder DIN 51628, ist zulässig und
führt nicht zu Schäden am Motor oder an der Kraftstoffanlage.
● Der Dieselmotor ist ausschließlich für die Verwendung von Dieselkraft-
stoff nach EN 590 ausgelegt. Verwenden Sie niemals Benzin, Kerosin, Heiz-
öl oder einen anderen Kraftstoff. Sollten Sie den falschen Kraftstoff getankt
haben, lassen Sie den Motor nicht an und holen Sie fachmännische Hilfe.
Die Inhaltstoffe dieser Kraftstoffarten können die Kraftstoffanlage und den
Motor erheblich beschädigen.
Winterbetrieb
Diesel kann im Winter dickflüssig werden.
Winterdiesel
Bei der Verwendung von „Sommerdiesel“ können bei Temperaturen unter
0°C Betriebsstörungen auftreten, weil der Kraftstoff durch Paraffin-Ausschei-
dung zu dickflüssig wird. Deshalb gibt es in einigen Ländern während der
kalten Jahreszeit „Winterdiesel“, der auch noch bis -22°C betriebssicher ist.
In Ländern mit anderen klimatischen Verhältnissen werden meist Diesel-
kraftstoffe angeboten, die ein anderes Temperaturverhalten zeigen. Die
SEAT-Betriebe und Tankstellen eines jeweiligen Landes geben Auskunft
über die landesüblichen Dieselkraftstoffe.
