Selbsthilfe
– Öffnen Sie die Motorraumklappe.
– Verschieben Sie die Strebe ⇒ Abb. 153 1
in Pfeilrichtung und
nehmen Sie den Deckel ab.
– Nehmen Sie den Lampenträger 4
⇒ Abb. 155 heraus.
– Ziehen Sie die Glühlampe heraus.
– Gehen Sie beim Einsetzen der neuen Lampe in umgekehrter
Reihenfolge vor. 

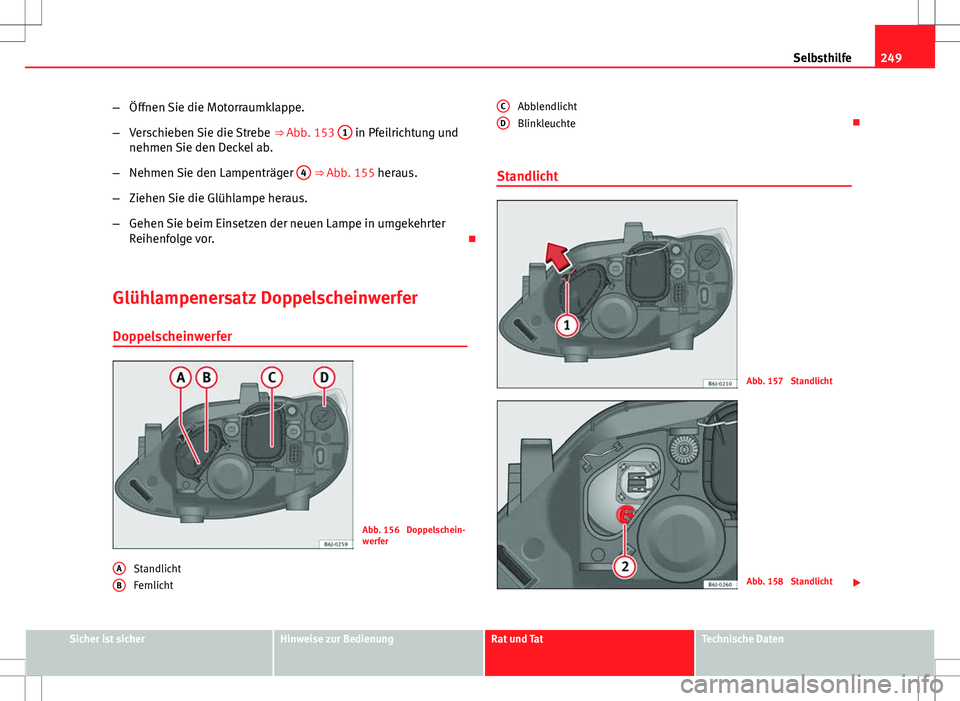

Glühlampenersatz Doppelscheinwerfer Doppelscheinwerfer
Abb. 156 Doppelschein-
werfer
Standlicht
Fernlicht
A
B
Abblendlicht
Blinkleuchte

Standlicht
Abb. 157 Standlicht
Abb. 158 Standlicht 
C
D
Sicher ist sicherHinweise zur BedienungRat und TatTechnische Daten

250Selbsthilfe
–Öffnen Sie die Motorraumklappe.
– Verschieben Sie die Strebe 1
in Pfeilrichtung und nehmen Sie
den Deckel ab ⇒ Abb. 157.
– Ziehen Sie den Stecker ⇒ Abb. 158 2
nach außen ab.
– Nehmen Sie die Lampe durch ziehen heraus und setzen Sie die
neue ein.
– Beim Einsetzen der neuen Lampe gehen Sie in umgekehrter
Reihenfolge vor.
– Setzen Sie den Deckel auf und schließen Sie die Strebe. Wäh-
rend der Tätigkeit darauf achten, dass die Dichtung gut am Geh-
äusedeckel sitzt.
– Prüfen Sie die Funktion der neuen Glühlampe. 
Fernlicht
Abb. 159 Fernlicht
Abb. 160 Fernlicht

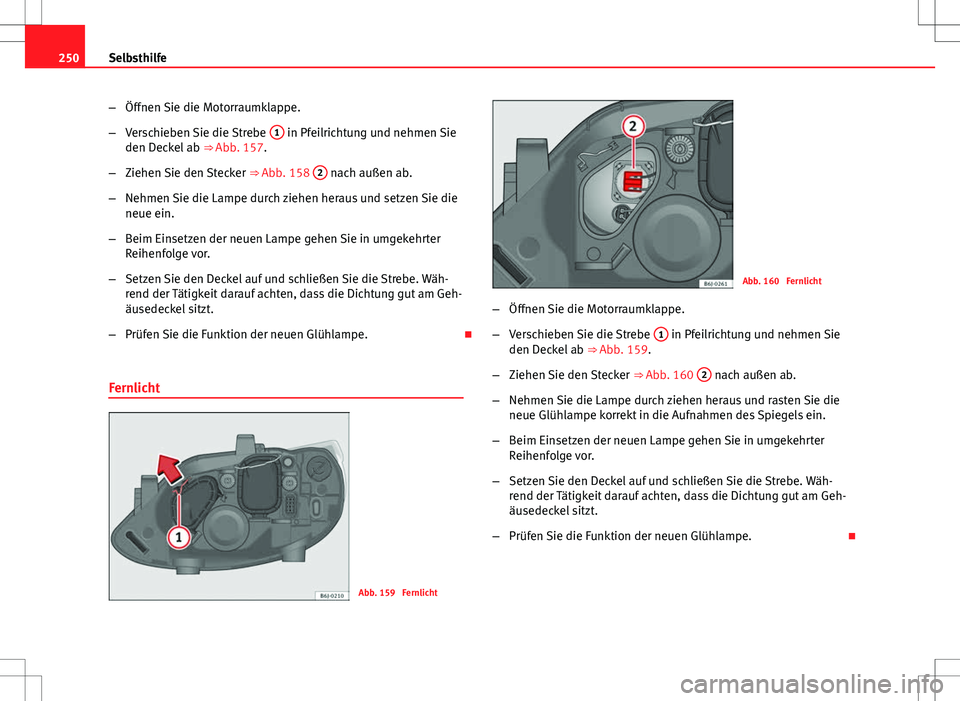

– Öffnen Sie die Motorraumklappe.
– Verschieben Sie die Strebe 1
in Pfeilrichtung und nehmen Sie
den Deckel ab ⇒ Abb. 159.
– Ziehen Sie den Stecker ⇒ Abb. 160 2
nach außen ab.
– Nehmen Sie die Lampe durch ziehen heraus und rasten Sie die
neue Glühlampe korrekt in die Aufnahmen des Spiegels ein.
– Beim Einsetzen der neuen Lampe gehen Sie in umgekehrter
Reihenfolge vor.
– Setzen Sie den Deckel auf und schließen Sie die Strebe. Wäh-
rend der Tätigkeit darauf achten, dass die Dichtung gut am Geh-
äusedeckel sitzt.
– Prüfen Sie die Funktion der neuen Glühlampe. 

251
Selbsthilfe

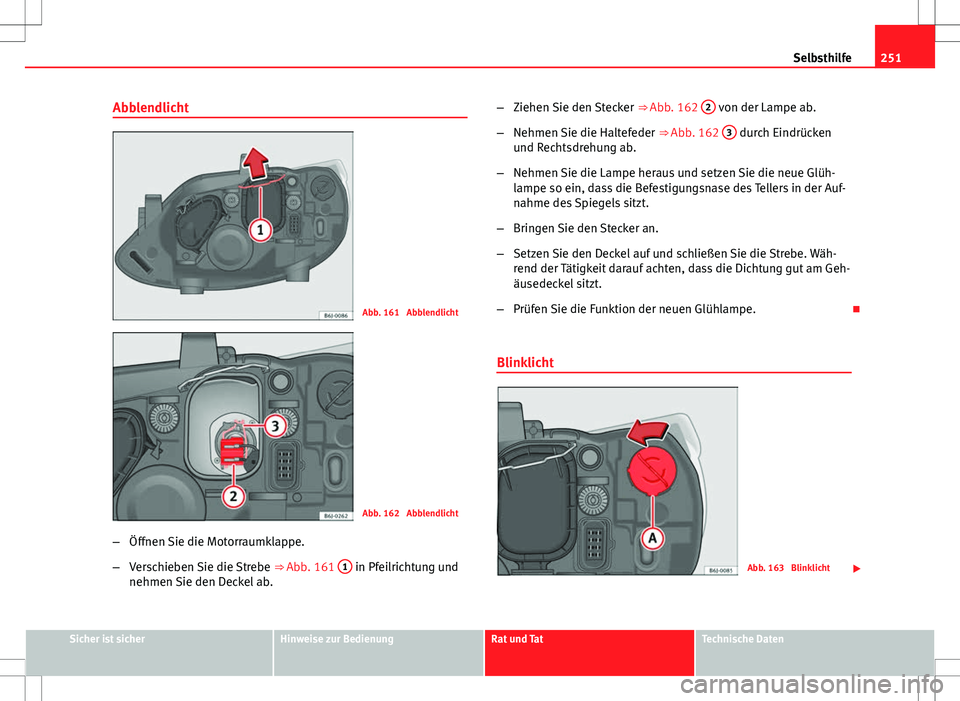

Abblendlicht
Abb. 161 Abblendlicht
Abb. 162 Abblendlicht
– Öffnen Sie die Motorraumklappe.
– Verschieben Sie die Strebe ⇒ Abb. 161 1
in Pfeilrichtung und
nehmen Sie den Deckel ab. –
Ziehen Sie den Stecker ⇒ Abb. 162 2
von der Lampe ab.
– Nehmen Sie die Haltefeder ⇒ Abb. 162 3
durch Eindrücken
und Rechtsdrehung ab.
– Nehmen Sie die Lampe heraus und setzen Sie die neue Glüh-
lampe so ein, dass die Befestigungsnase des Tellers in der Auf-
nahme des Spiegels sitzt.
– Bringen Sie den Stecker an.
– Setzen Sie den Deckel auf und schließen Sie die Strebe. Wäh-
rend der Tätigkeit darauf achten, dass die Dichtung gut am Geh-
äusedeckel sitzt.
– Prüfen Sie die Funktion der neuen Glühlampe. 
Blinklicht
Abb. 163 Blinklicht 
Sicher ist sicherHinweise zur BedienungRat und TatTechnische Daten

252Selbsthilfe

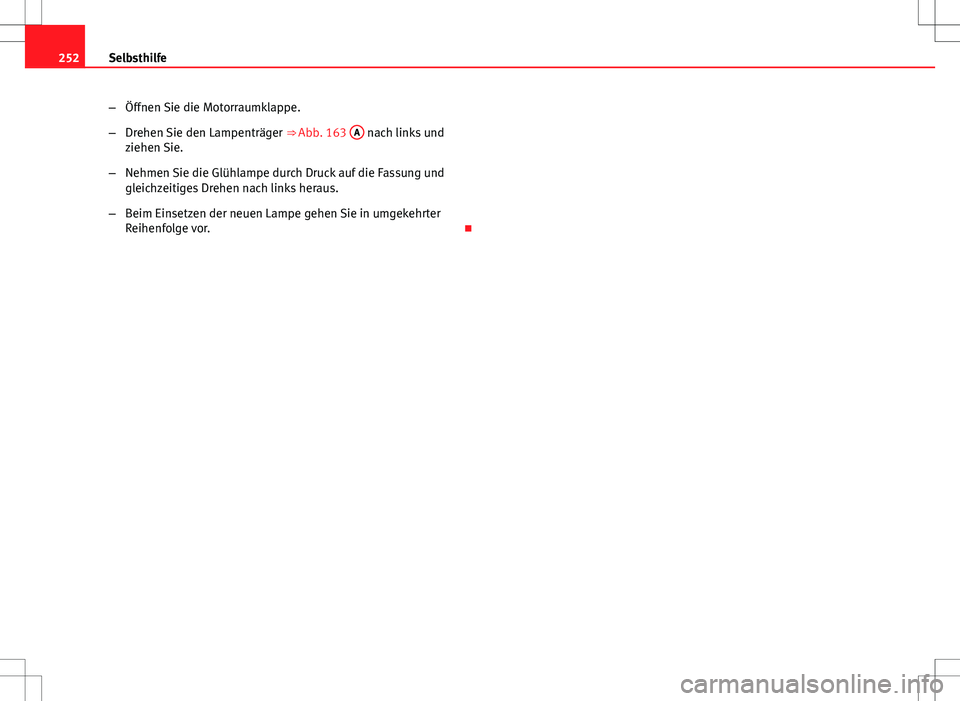

–Öffnen Sie die Motorraumklappe.
– Drehen Sie den Lampenträger ⇒ Abb. 163 A
nach links und
ziehen Sie.
– Nehmen Sie die Glühlampe durch Druck auf die Fassung und
gleichzeitiges Drehen nach links heraus.
– Beim Einsetzen der neuen Lampe gehen Sie in umgekehrter
Reihenfolge vor. 

253
Selbsthilfe

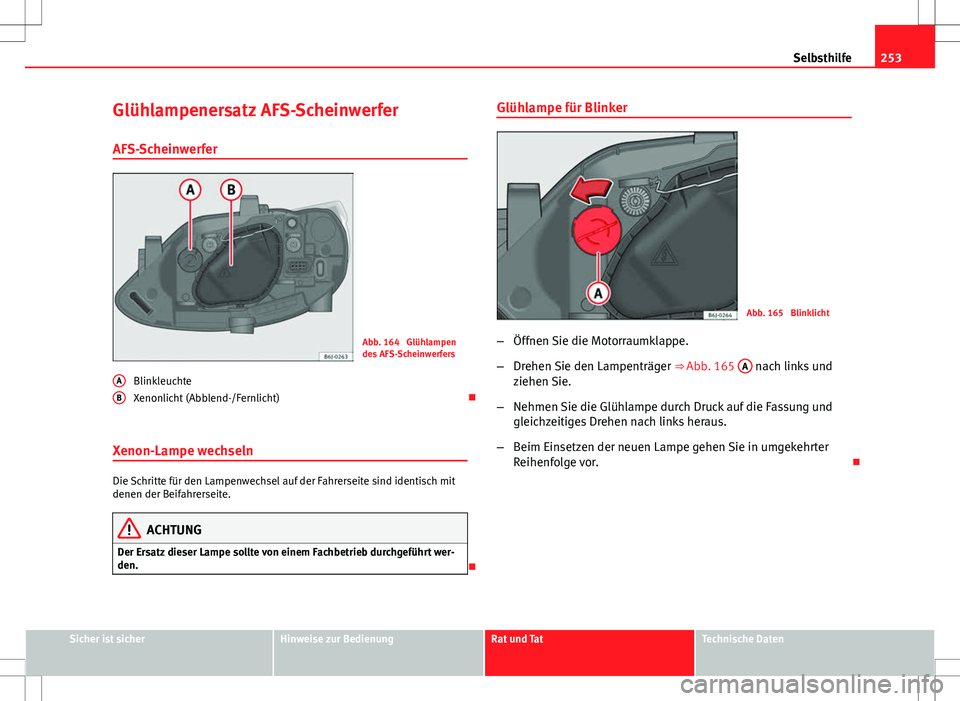

Glühlampenersatz AFS-Scheinwerfer AFS-Scheinwerfer
Abb. 164 Glühlampen
des AFS-Scheinwerfers
Blinkleuchte
Xenonlicht (Abblend-/Fernlicht) 
Xenon-Lampe wechseln
Die Schritte für den Lampenwechsel auf der Fahrerseite sind identisch mit
denen der Beifahrerseite.
ACHTUNG
Der Ersatz dieser Lampe sollte von einem Fachbetrieb durchgeführt wer-
den.

A
B
Glühlampe für Blinker
Abb. 165 Blinklicht
– Öffnen Sie die Motorraumklappe.
– Drehen Sie den Lampenträger ⇒ Abb. 165 A
nach links und
ziehen Sie.
– Nehmen Sie die Glühlampe durch Druck auf die Fassung und
gleichzeitiges Drehen nach links heraus.
– Beim Einsetzen der neuen Lampe gehen Sie in umgekehrter
Reihenfolge vor. 
Sicher ist sicherHinweise zur BedienungRat und TatTechnische Daten

254Selbsthilfe

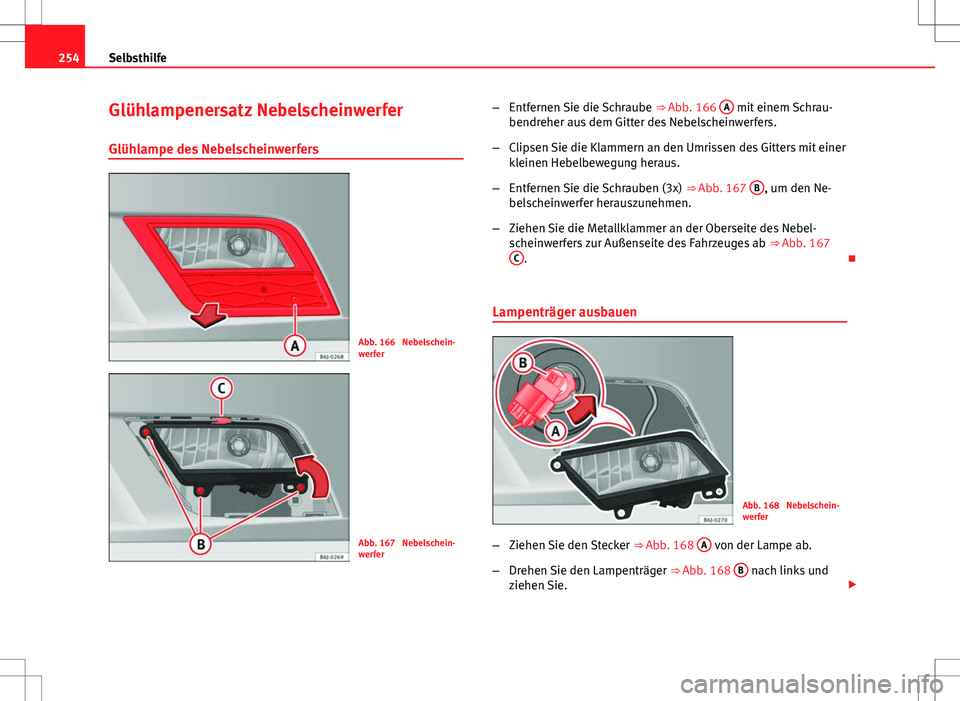

Glühlampenersatz Nebelscheinwerfer
Glühlampe des Nebelscheinwerfers
Abb. 166 Nebelschein-
werfer
Abb. 167 Nebelschein-
werfer –
Entfernen Sie die Schraube ⇒ Abb. 166 A
mit einem Schrau-
bendreher aus dem Gitter des Nebelscheinwerfers.
– Clipsen Sie die Klammern an den Umrissen des Gitters mit einer
kleinen Hebelbewegung heraus.
– Entfernen Sie die Schrauben (3x) ⇒ Abb. 167 B
, um den Ne-
belscheinwerfer herauszunehmen.
– Ziehen Sie die Metallklammer an der Oberseite des Nebel-
scheinwerfers zur Außenseite des Fahrzeuges ab ⇒ Abb. 167
C
. 
Lampenträger ausbauen
Abb. 168 Nebelschein-
werfer
– Ziehen Sie den Stecker ⇒ Abb. 168 A
von der Lampe ab.
– Drehen Sie den Lampenträger ⇒ Abb. 168 B
nach links und
ziehen Sie. 

255
Selbsthilfe
– Nehmen Sie die Glühlampe durch Druck auf den Lampenträger
und gleichzeitiges Drehen nach links heraus.
– Beim Einsetzen der neuen Lampe gehen Sie in umgekehrter
Reihenfolge vor.
– Prüfen Sie die Funktion der Glühlampe. 
Glühlampen hinten wechseln (im Kotflügel)
Übersicht Heckleuchten
Heckleuchten im Seitenteil. Lampenleuchte
● Bremslicht
● Standlicht
● Blinklicht
Heckleuchten im Seitenteil. LED-Leuchten
● Bremslicht (LEDS)
● Standlicht (LEDS)
● Blinklicht Zugang zu den Glühlampen der Seitenleuchten.Abb. 169 Seitenleuch-
ten
– Öffnen Sie die Gepäckraumklappe.
– Achten Sie darauf, dass sich hinter jeder Leuchte eine Seitenab-
deckung mit Gitter befindet.
– Nehmen Sie die Abdeckung mit Hilfe eines Schlitzschraubenzie-
hers ab. Schieben Sie diesen in die Aussparung A
⇒ Abb. 169.
Sicher ist sicherHinweise zur BedienungRat und TatTechnische Daten

256Selbsthilfe

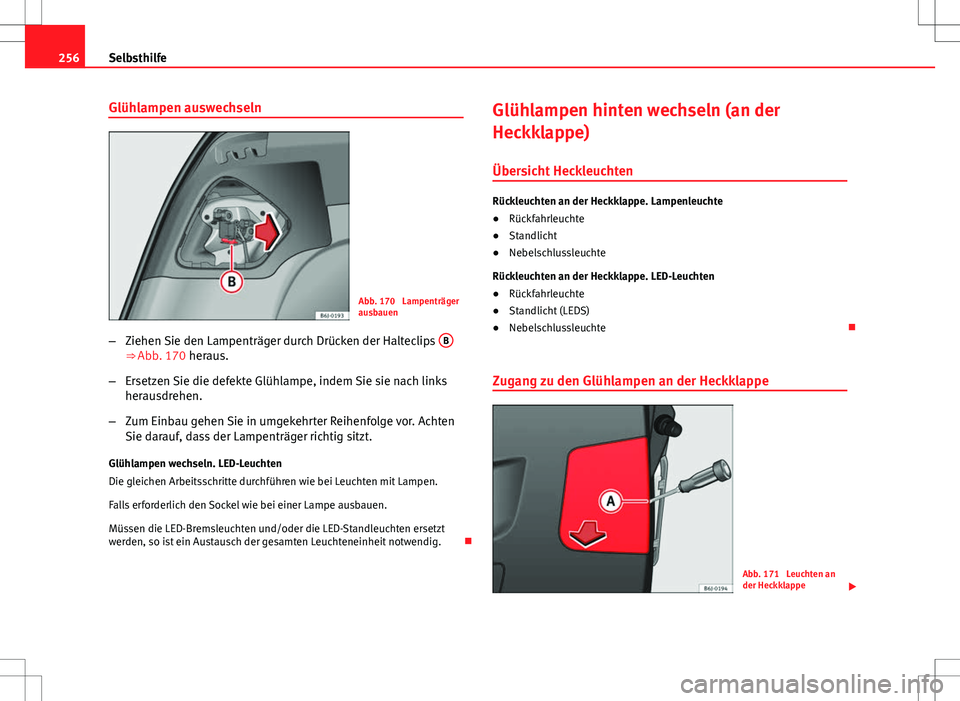

Glühlampen auswechseln
Abb. 170 Lampenträger
ausbauen
– Ziehen Sie den Lampenträger durch Drücken der Halteclips B
⇒ Abb. 170 heraus.
– Ersetzen Sie die defekte Glühlampe, indem Sie sie nach links
herausdrehen.
– Zum Einbau gehen Sie in umgekehrter Reihenfolge vor. Achten
Sie darauf, dass der Lampenträger richtig sitzt.
Glühlampen wechseln. LED-Leuchten
Die gleichen Arbeitsschritte durchführen wie bei Leuchten mit Lampen.
Falls erforderlich den Sockel wie bei einer Lampe ausbauen.
Müssen die LED-Bremsleuchten und/oder die LED-Standleuchten ersetzt
werden, so ist ein Austausch der gesamten Leuchteneinheit notwendig. Glühlampen hinten wechseln (an der
Heckklappe)
Übersicht Heckleuchten
Rückleuchten an der Heckklappe. Lampenleuchte
● Rückfahrleuchte
● Standlicht
● Nebelschlussleuchte
Rückleuchten an der Heckklappe. LED-Leuchten
● Rückfahrleuchte
● Standlicht (LEDS)
● Nebelschlussleuchte 
Zugang zu den Glühlampen an der Heckklappe
Abb. 171 Leuchten an
der Heckklappe 

257
Selbsthilfe

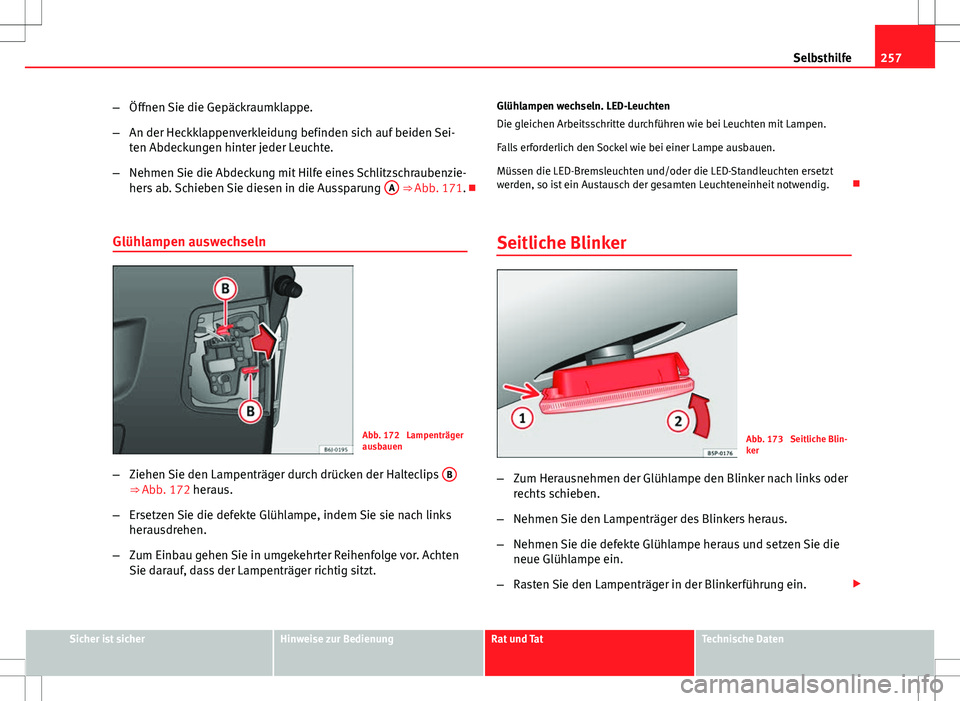

– Öffnen Sie die Gepäckraumklappe.
– An der Heckklappenverkleidung befinden sich auf beiden Sei-
ten Abdeckungen hinter jeder Leuchte.
– Nehmen Sie die Abdeckung mit Hilfe eines Schlitzschraubenzie-
hers ab. Schieben Sie diesen in die Aussparung A
⇒ Abb. 171.
Glühlampen auswechseln
Abb. 172 Lampenträger
ausbauen
– Ziehen Sie den Lampenträger durch drücken der Halteclips B
⇒ Abb. 172 heraus.
– Ersetzen Sie die defekte Glühlampe, indem Sie sie nach links
herausdrehen.
– Zum Einbau gehen Sie in umgekehrter Reihenfolge vor. Achten
Sie darauf, dass der Lampenträger richtig sitzt. Glühlampen wechseln. LED-Leuchten
Die gleichen Arbeitsschritte durchführen wie bei Leuchten mit Lampen.
Falls erforderlich den Sockel wie bei einer Lampe ausbauen.
Müssen die LED-Bremsleuchten und/oder die LED-Standleuchten ersetzt
werden, so ist ein Austausch der gesamten Leuchteneinheit notwendig.

Seitliche Blinker
Abb. 173 Seitliche Blin-
ker
– Zum Herausnehmen der Glühlampe den Blinker nach links oder
rechts schieben.
– Nehmen Sie den Lampenträger des Blinkers heraus.
– Nehmen Sie die defekte Glühlampe heraus und setzen Sie die
neue Glühlampe ein.
– Rasten Sie den Lampenträger in der Blinkerführung ein. 
Sicher ist sicherHinweise zur BedienungRat und TatTechnische Daten

258Selbsthilfe
–Setzen Sie den Blinker durch Einrasten der Halterungen 1
⇒ Abb. 173 zuerst in die Aufnahme in der Karosserie und an-
schließend in Pfeilrichtung 2 ⇒ Abb. 173 ein. 

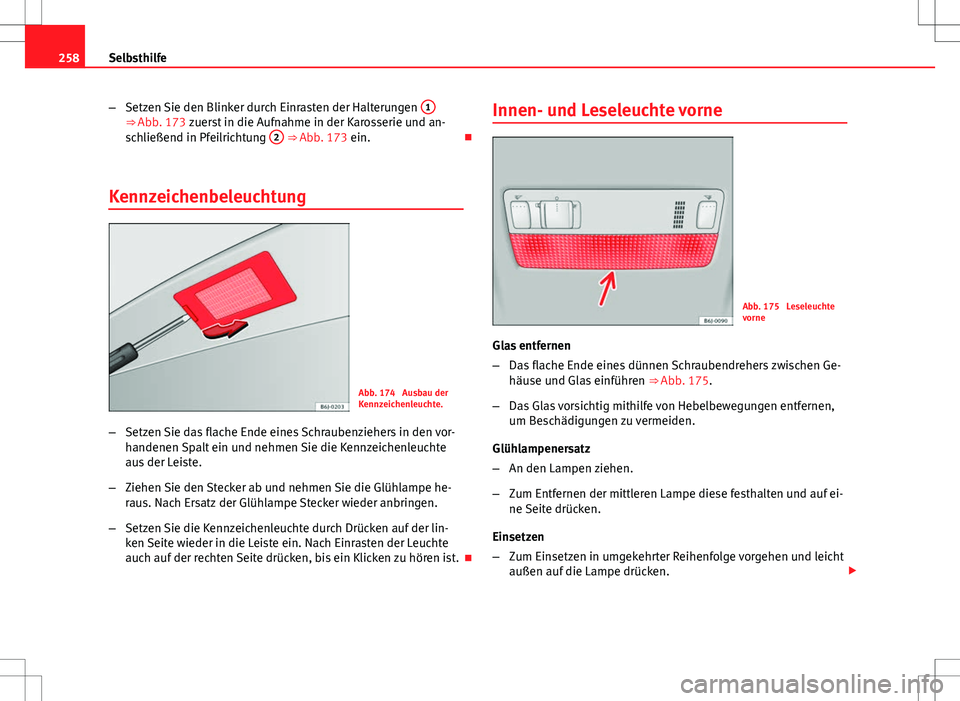

Kennzeichenbeleuchtung
Abb. 174 Ausbau der
Kennzeichenleuchte.
– Setzen Sie das flache Ende eines Schraubenziehers in den vor-
handenen Spalt ein und nehmen Sie die Kennzeichenleuchte
aus der Leiste.
– Ziehen Sie den Stecker ab und nehmen Sie die Glühlampe he-
raus. Nach Ersatz der Glühlampe Stecker wieder anbringen.
– Setzen Sie die Kennzeichenleuchte durch Drücken auf der lin-
ken Seite wieder in die Leiste ein. Nach Einrasten der Leuchte
auch auf der rechten Seite drücken, bis ein Klicken zu hören ist. Innen- und Leseleuchte vorne
Abb. 175 Leseleuchte
vorne
Glas entfernen
– Das flache Ende eines dünnen Schraubendrehers zwischen Ge-
häuse und Glas einführen ⇒ Abb. 175.
– Das Glas vorsichtig mithilfe von Hebelbewegungen entfernen,
um Beschädigungen zu vermeiden.
Glühlampenersatz
– An den Lampen ziehen.
– Zum Entfernen der mittleren Lampe diese festhalten und auf ei-
ne Seite drücken.
Einsetzen
– Zum Einsetzen in umgekehrter Reihenfolge vorgehen und leicht
außen auf die Lampe drücken. 
