Seat Ibiza ST 2010 Betriebsanleitung (in German)

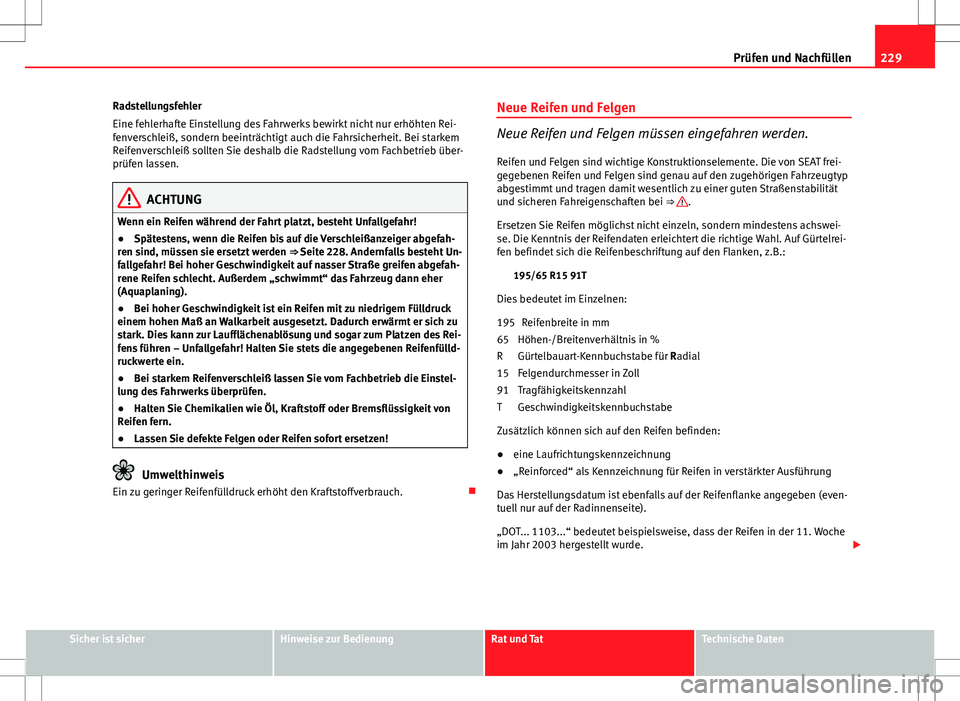

229
Prüfen und Nachfüllen
Radstellungsfehler
Eine fehlerhafte Einstellung des Fahrwerks bewirkt nicht nur erhöhten Rei-
fenverschleiß, sondern beeinträchtigt auch die Fahrsicherheit. Bei starkem
Reifenverschleiß sollten Sie deshalb die Radstellung vom Fachbetrieb über-
prüfen lassen.
ACHTUNG
Wenn ein Reifen während der Fahrt platzt, besteht Unfallgefahr!
● Spätestens, wenn die Reifen bis auf die Verschleißanzeiger abgefah-
ren sind, müssen sie ersetzt werden ⇒ Seite 228. Andernfalls besteht Un-
fallgefahr! Bei hoher Geschwindigkeit auf nasser Straße greifen abgefah-
rene Reifen schlecht. Außerdem „schwimmt“ das Fahrzeug dann eher
(Aquaplaning).
● Bei hoher Geschwindigkeit ist ein Reifen mit zu niedrigem Fülldruck
einem hohen Maß an Walkarbeit ausgesetzt. Dadurch erwärmt er sich zu
stark. Dies kann zur Laufflächenablösung und sogar zum Platzen des Rei-
fens führen – Unfallgefahr! Halten Sie stets die angegebenen Reifenfülld-
ruckwerte ein.
● Bei starkem Reifenverschleiß lassen Sie vom Fachbetrieb die Einstel-
lung des Fahrwerks überprüfen.
● Halten Sie Chemikalien wie Öl, Kraftstoff oder Bremsflüssigkeit von
Reifen fern.
● Lassen Sie defekte Felgen oder Reifen sofort ersetzen!
Umwelthinweis
Ein zu geringer Reifenfülldruck erhöht den Kraftstoffverbrauch. Neue Reifen und Felgen
Neue Reifen und Felgen müssen eingefahren werden.
Reifen und Felgen sind wichtige Konstruktionselemente. Die von SEAT frei-
gegebenen Reifen und Felgen sind genau auf den zugehörigen Fahrzeugtyp
abgestimmt und tragen damit wesentlich zu einer guten Straßenstabilität
und sicheren Fahreigenschaften bei ⇒ 
.
Ersetzen Sie Reifen möglichst nicht einzeln, sondern mindestens achswei-
se. Die Kenntnis der Reifendaten erleichtert die richtige Wahl. Auf Gürtelrei-
fen befindet sich die Reifenbeschriftung auf den Flanken, z.B.: 195/65 R15 91T
Dies bedeutet im Einzelnen: Reifenbreite in mm
Höhen-/Breitenverhältnis in %
Gürtelbauart-Kennbuchstabe für Radial
Felgendurchmesser in Zoll
Tragfähigkeitskennzahl
Geschwindigkeitskennbuchstabe
Zusätzlich können sich auf den Reifen befinden:
● eine Laufrichtungskennzeichnung
● „Reinforced“ als Kennzeichnung für Reifen in verstärkter Ausführung
Das Herstellungsdatum ist ebenfalls auf der Reifenflanke angegeben (even-
tuell nur auf der Radinnenseite).
„DOT... 1103...“ bedeutet beispielsweise, dass der Reifen in der 11. Woche
im Jahr 2003 hergestellt wurde. 
195
65
R
15
91
T
Sicher ist sicherHinweise zur BedienungRat und TatTechnische Daten

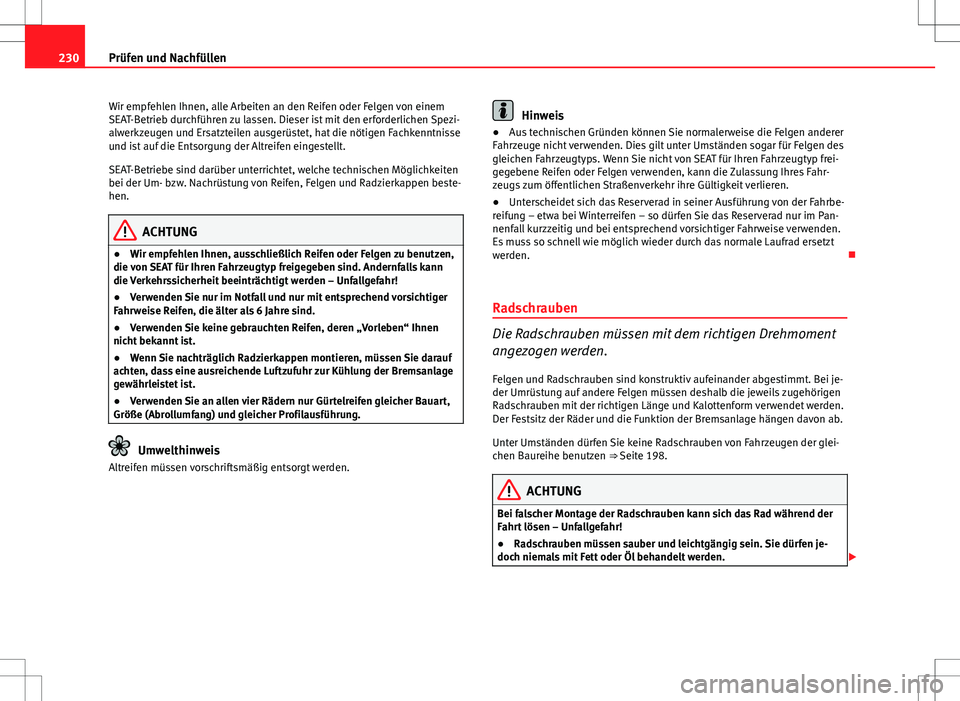

230Prüfen und Nachfüllen
Wir empfehlen Ihnen, alle Arbeiten an den Reifen oder Felgen von einem
SEAT-Betrieb durchführen zu lassen. Dieser ist mit den erforderlichen Spezi-
alwerkzeugen und Ersatzteilen ausgerüstet, hat die nötigen Fachkenntnisse
und ist auf die Entsorgung der Altreifen eingestellt.
SEAT-Betriebe sind darüber unterrichtet, welche technischen Möglichkeiten
bei der Um- bzw. Nachrüstung von Reifen, Felgen und Radzierkappen beste-
hen.
ACHTUNG
● Wir empfehlen Ihnen, ausschließlich Reifen oder Felgen zu benutzen,
die von SEAT für Ihren Fahrzeugtyp freigegeben sind. Andernfalls kann
die Verkehrssicherheit beeinträchtigt werden – Unfallgefahr!
● Verwenden Sie nur im Notfall und nur mit entsprechend vorsichtiger
Fahrweise Reifen, die älter als 6 Jahre sind.
● Verwenden Sie keine gebrauchten Reifen, deren „Vorleben“ Ihnen
nicht bekannt ist.
● Wenn Sie nachträglich Radzierkappen montieren, müssen Sie darauf
achten, dass eine ausreichende Luftzufuhr zur Kühlung der Bremsanlage
gewährleistet ist.
● Verwenden Sie an allen vier Rädern nur Gürtelreifen gleicher Bauart,
Größe (Abrollumfang) und gleicher Profilausführung.
Umwelthinweis
Altreifen müssen vorschriftsmäßig entsorgt werden.
Hinweis
● Aus technischen Gründen können Sie normalerweise die Felgen anderer
Fahrzeuge nicht verwenden. Dies gilt unter Umständen sogar für Felgen des
gleichen Fahrzeugtyps. Wenn Sie nicht von SEAT für Ihren Fahrzeugtyp frei-
gegebene Reifen oder Felgen verwenden, kann die Zulassung Ihres Fahr-
zeugs zum öffentlichen Straßenverkehr ihre Gültigkeit verlieren.
● Unterscheidet sich das Reserverad in seiner Ausführung von der Fahrbe-
reifung – etwa bei Winterreifen – so dürfen Sie das Reserverad nur im Pan-
nenfall kurzzeitig und bei entsprechend vorsichtiger Fahrweise verwenden.
Es muss so schnell wie möglich wieder durch das normale Laufrad ersetzt
werden. 
Radschrauben
Die Radschrauben müssen mit dem richtigen Drehmoment
angezogen werden.
Felgen und Radschrauben sind konstruktiv aufeinander abgestimmt. Bei je-
der Umrüstung auf andere Felgen müssen deshalb die jeweils zugehörigen
Radschrauben mit der richtigen Länge und Kalottenform verwendet werden.
Der Festsitz der Räder und die Funktion der Bremsanlage hängen davon ab.
Unter Umständen dürfen Sie keine Radschrauben von Fahrzeugen der glei-
chen Baureihe benutzen ⇒ Seite 198.
ACHTUNG
Bei falscher Montage der Radschrauben kann sich das Rad während der
Fahrt lösen – Unfallgefahr!
● Radschrauben müssen sauber und leichtgängig sein. Sie dürfen je-
doch niemals mit Fett oder Öl behandelt werden. 

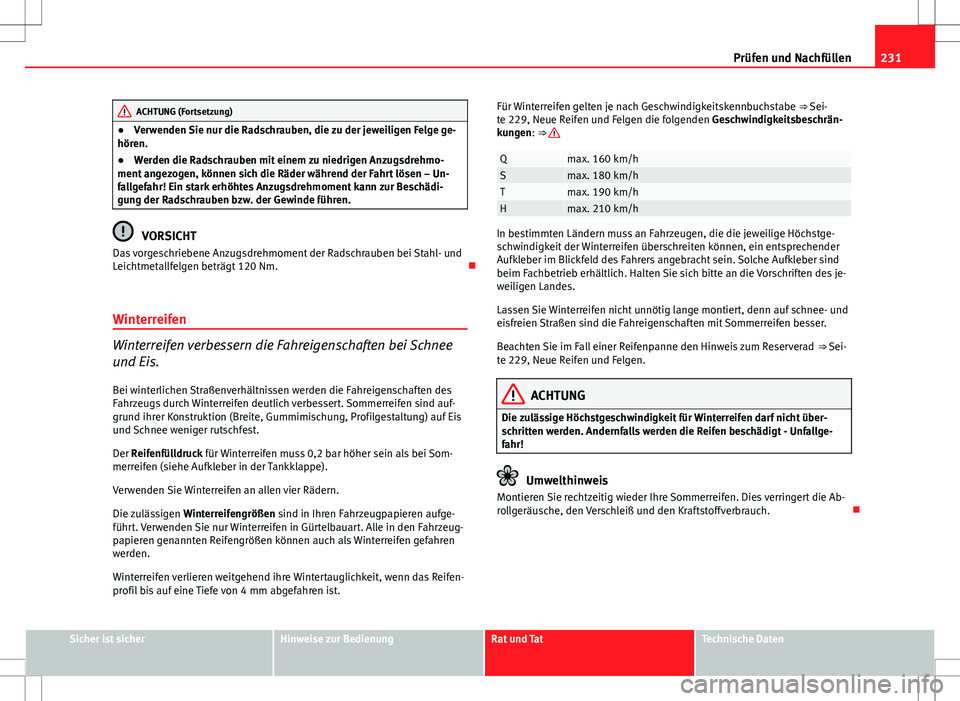

231
Prüfen und Nachfüllen
ACHTUNG (Fortsetzung)
● Verwenden Sie nur die Radschrauben, die zu der jeweiligen Felge ge-
hören.
● Werden die Radschrauben mit einem zu niedrigen Anzugsdrehmo-
ment angezogen, können sich die Räder während der Fahrt lösen – Un-
fallgefahr! Ein stark erhöhtes Anzugsdrehmoment kann zur Beschädi-
gung der Radschrauben bzw. der Gewinde führen.
VORSICHT
Das vorgeschriebene Anzugsdrehmoment der Radschrauben bei Stahl- und
Leichtmetallfelgen beträgt 120 Nm. 
Winterreifen
Winterreifen verbessern die Fahreigenschaften bei Schnee
und Eis. Bei winterlichen Straßenverhältnissen werden die Fahreigenschaften des
Fahrzeugs durch Winterreifen deutlich verbessert. Sommerreifen sind auf-
grund ihrer Konstruktion (Breite, Gummimischung, Profilgestaltung) auf Eis
und Schnee weniger rutschfest.
Der Reifenfülldruck für Winterreifen muss 0,2 bar höher sein als bei Som-
merreifen (siehe Aufkleber in der Tankklappe).
Verwenden Sie Winterreifen an allen vier Rädern.
Die zulässigen Winterreifengrößen sind in Ihren Fahrzeugpapieren aufge-
führt. Verwenden Sie nur Winterreifen in Gürtelbauart. Alle in den Fahrzeug-
papieren genannten Reifengrößen können auch als Winterreifen gefahren
werden.
Winterreifen verlieren weitgehend ihre Wintertauglichkeit, wenn das Reifen-
profil bis auf eine Tiefe von 4 mm abgefahren ist. Für Winterreifen gelten je nach Geschwindigkeitskennbuchstabe
⇒ Sei-
te 229, Neue Reifen und Felgen die folgenden Geschwindigkeitsbeschrän-
kungen: ⇒ 
Qmax. 160 km/hSmax. 180 km/hTmax. 190 km/hHmax. 210 km/h
In bestimmten Ländern muss an Fahrzeugen, die die jeweilige Höchstge-
schwindigkeit der Winterreifen überschreiten können, ein entsprechender
Aufkleber im Blickfeld des Fahrers angebracht sein. Solche Aufkleber sind
beim Fachbetrieb erhältlich. Halten Sie sich bitte an die Vorschriften des je-
weiligen Landes.
Lassen Sie Winterreifen nicht unnötig lange montiert, denn auf schnee- und
eisfreien Straßen sind die Fahreigenschaften mit Sommerreifen besser.
Beachten Sie im Fall einer Reifenpanne den Hinweis zum Reserverad ⇒ Sei-
te 229, Neue Reifen und Felgen.
ACHTUNG
Die zulässige Höchstgeschwindigkeit für Winterreifen darf nicht über-
schritten werden. Andernfalls werden die Reifen beschädigt - Unfallge-
fahr!
Umwelthinweis
Montieren Sie rechtzeitig wieder Ihre Sommerreifen. Dies verringert die Ab-
rollgeräusche, den Verschleiß und den Kraftstoffverbrauch. 
Sicher ist sicherHinweise zur BedienungRat und TatTechnische Daten

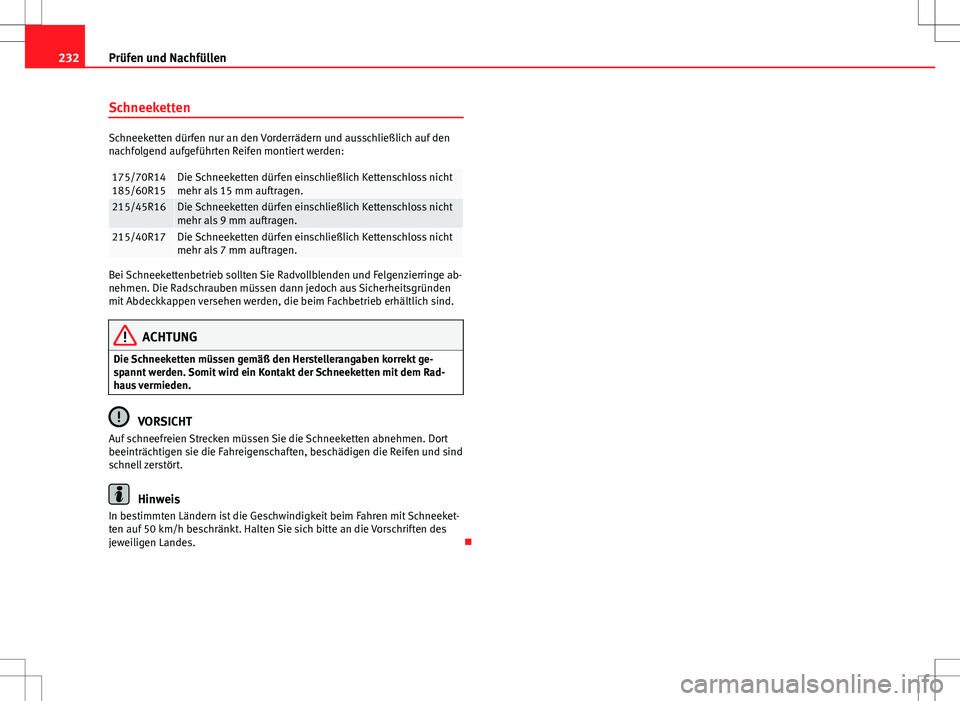

232Prüfen und Nachfüllen
Schneeketten
Schneeketten dürfen nur an den Vorderrädern und ausschließlich auf den
nachfolgend aufgeführten Reifen montiert werden:
175/70R14
185/60R15Die Schneeketten dürfen einschließlich Kettenschloss nicht
mehr als 15 mm auftragen.
215/45R16Die Schneeketten dürfen einschließlich Kettenschloss nicht
mehr als 9 mm auftragen.
215/40R17Die Schneeketten dürfen einschließlich Kettenschloss nicht
mehr als 7 mm auftragen.
Bei Schneekettenbetrieb sollten Sie Radvollblenden und Felgenzierringe ab-
nehmen. Die Radschrauben müssen dann jedoch aus Sicherheitsgründen
mit Abdeckkappen versehen werden, die beim Fachbetrieb erhältlich sind.
ACHTUNG
Die Schneeketten müssen gemäß den Herstellerangaben korrekt ge-
spannt werden. Somit wird ein Kontakt der Schneeketten mit dem Rad-
haus vermieden.
VORSICHT
Auf schneefreien Strecken müssen Sie die Schneeketten abnehmen. Dort
beeinträchtigen sie die Fahreigenschaften, beschädigen die Reifen und sind
schnell zerstört.
Hinweis
In bestimmten Ländern ist die Geschwindigkeit beim Fahren mit Schneeket-
ten auf 50 km/h beschränkt. Halten Sie sich bitte an die Vorschriften des
jeweiligen Landes. 

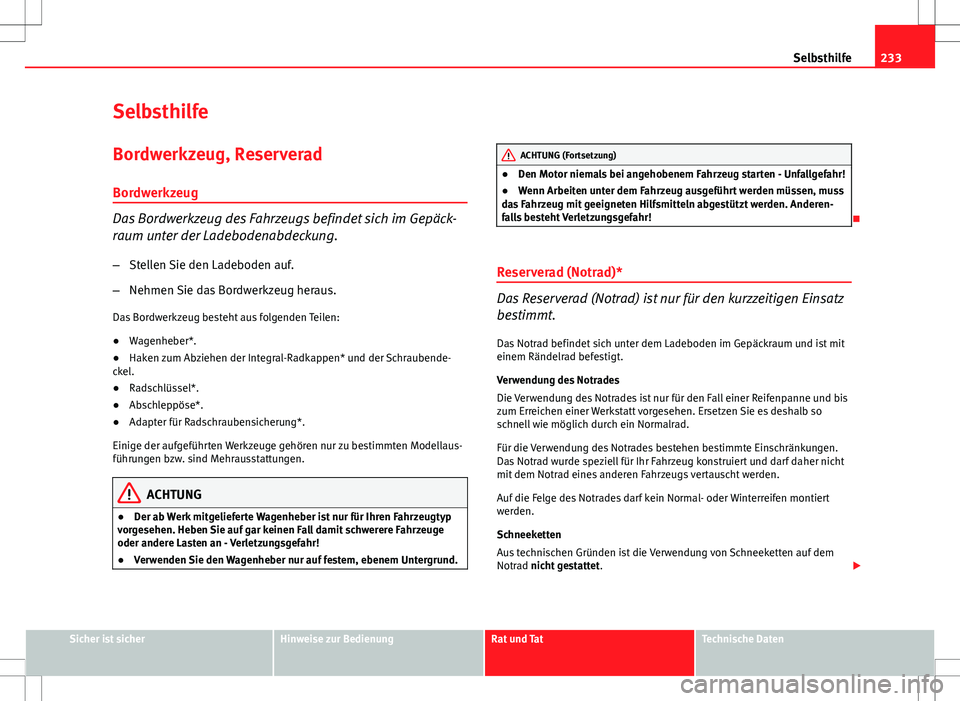

233
Selbsthilfe
Selbsthilfe
Bordwerkzeug, Reserverad Bordwerkzeug
Das Bordwerkzeug des Fahrzeugs befindet sich im Gepäck-
raum unter der Ladebodenabdeckung.
– Stellen Sie den Ladeboden auf.
– Nehmen Sie das Bordwerkzeug heraus.
Das Bordwerkzeug besteht aus folgenden Teilen:
● Wagenheber*.
● Haken zum Abziehen der Integral-Radkappen* und der Schraubende-
ckel.
● Radschlüssel*.
● Abschleppöse*.
● Adapter für Radschraubensicherung*.
Einige der aufgeführten Werkzeuge gehören nur zu bestimmten Modellaus-
führungen bzw. sind Mehrausstattungen.
ACHTUNG
● Der ab Werk mitgelieferte Wagenheber ist nur für Ihren Fahrzeugtyp
vorgesehen. Heben Sie auf gar keinen Fall damit schwerere Fahrzeuge
oder andere Lasten an - Verletzungsgefahr!
● Verwenden Sie den Wagenheber nur auf festem, ebenem Untergrund.
ACHTUNG (Fortsetzung)
● Den Motor niemals bei angehobenem Fahrzeug starten - Unfallgefahr!
● Wenn Arbeiten unter dem Fahrzeug ausgeführt werden müssen, muss
das Fahrzeug mit geeigneten Hilfsmitteln abgestützt werden. Anderen-
falls besteht Verletzungsgefahr!

Reserverad (Notrad)*
Das Reserverad (Notrad) ist nur für den kurzzeitigen Einsatz
bestimmt.
Das Notrad befindet sich unter dem Ladeboden im Gepäckraum und ist mit
einem Rändelrad befestigt.
Verwendung des Notrades
Die Verwendung des Notrades ist nur für den Fall einer Reifenpanne und bis
zum Erreichen einer Werkstatt vorgesehen. Ersetzen Sie es deshalb so
schnell wie möglich durch ein Normalrad.
Für die Verwendung des Notrades bestehen bestimmte Einschränkungen.
Das Notrad wurde speziell für Ihr Fahrzeug konstruiert und darf daher nicht
mit dem Notrad eines anderen Fahrzeugs vertauscht werden.
Auf die Felge des Notrades darf kein Normal- oder Winterreifen montiert
werden.
Schneeketten
Aus technischen Gründen ist die Verwendung von Schneeketten auf dem
Notrad nicht gestattet . 
Sicher ist sicherHinweise zur BedienungRat und TatTechnische Daten

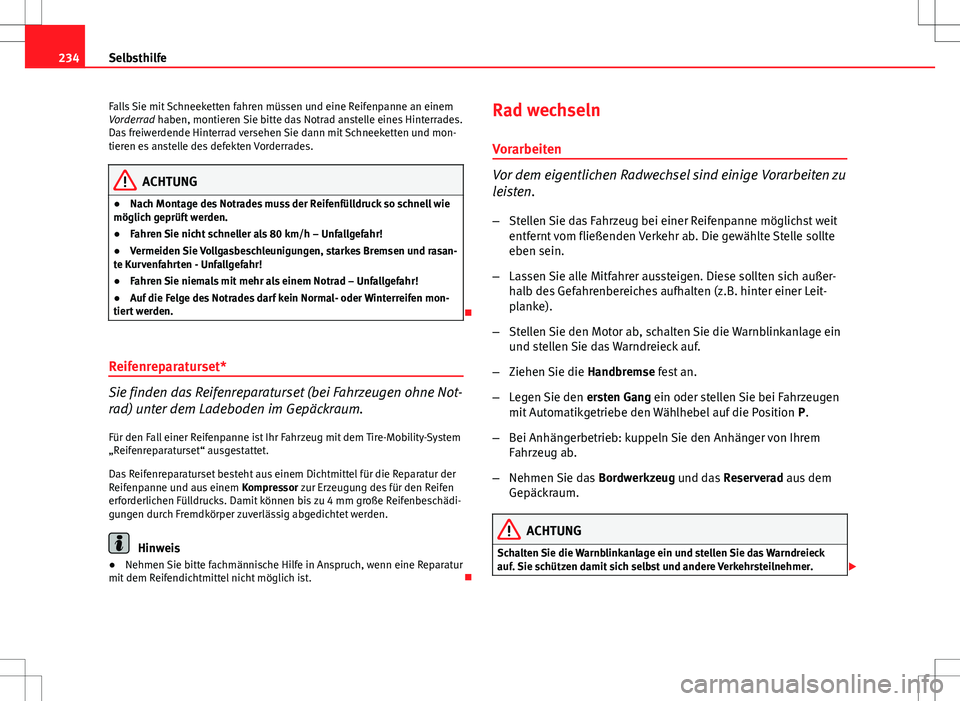

234Selbsthilfe
Falls Sie mit Schneeketten fahren müssen und eine Reifenpanne an einem
Vorderrad haben, montieren Sie bitte das Notrad anstelle eines Hinterrades.
Das freiwerdende Hinterrad versehen Sie dann mit Schneeketten und mon-
tieren es anstelle des defekten Vorderrades.
ACHTUNG
● Nach Montage des Notrades muss der Reifenfülldruck so schnell wie
möglich geprüft werden.
● Fahren Sie nicht schneller als 80 km/h – Unfallgefahr!
● Vermeiden Sie Vollgasbeschleunigungen, starkes Bremsen und rasan-
te Kurvenfahrten - Unfallgefahr!
● Fahren Sie niemals mit mehr als einem Notrad – Unfallgefahr!
● Auf die Felge des Notrades darf kein Normal- oder Winterreifen mon-
tiert werden.

Reifenreparaturset*
Sie finden das Reifenreparaturset (bei Fahrzeugen ohne Not-
rad) unter dem Ladeboden im Gepäckraum.
Für den Fall einer Reifenpanne ist Ihr Fahrzeug mit dem Tire-Mobility-System
„Reifenreparaturset“ ausgestattet.
Das Reifenreparaturset besteht aus einem Dichtmittel für die Reparatur der
Reifenpanne und aus einem Kompressor zur Erzeugung des für den Reifen
erforderlichen Fülldrucks. Damit können bis zu 4 mm große Reifenbeschädi-
gungen durch Fremdkörper zuverlässig abgedichtet werden.
Hinweis
● Nehmen Sie bitte fachmännische Hilfe in Anspruch, wenn eine Reparatur
mit dem Reifendichtmittel nicht möglich ist. Rad wechseln
Vorarbeiten
Vor dem eigentlichen Radwechsel sind einige Vorarbeiten zu
leisten.
– Stellen Sie das Fahrzeug bei einer Reifenpanne möglichst weit
entfernt vom fließenden Verkehr ab. Die gewählte Stelle sollte
eben sein.
– Lassen Sie alle Mitfahrer aussteigen. Diese sollten sich außer-
halb des Gefahrenbereiches aufhalten (z.B. hinter einer Leit-
planke).
– Stellen Sie den Motor ab, schalten Sie die Warnblinkanlage ein
und stellen Sie das Warndreieck auf.
– Ziehen Sie die Handbremse fest an.
– Legen Sie den ersten Gang ein oder stellen Sie bei Fahrzeugen
mit Automatikgetriebe den Wählhebel auf die Position P.
– Bei Anhängerbetrieb: kuppeln Sie den Anhänger von Ihrem
Fahrzeug ab.
– Nehmen Sie das Bordwerkzeug und das Reserverad aus dem
Gepäckraum.
ACHTUNG
Schalten Sie die Warnblinkanlage ein und stellen Sie das Warndreieck
auf. Sie schützen damit sich selbst und andere Verkehrsteilnehmer. 

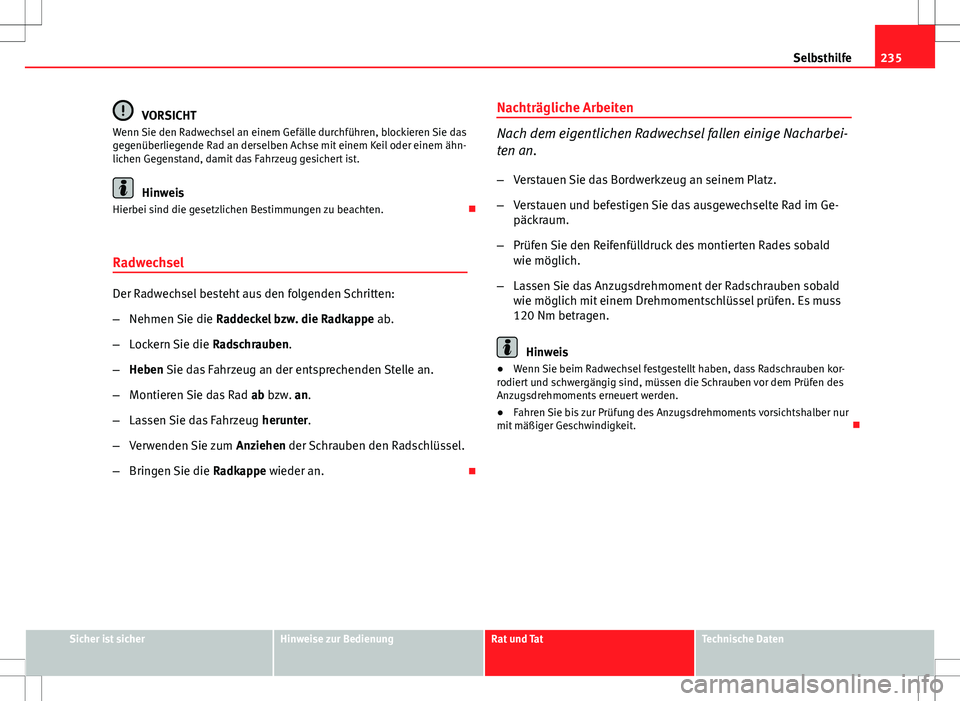

235
Selbsthilfe
VORSICHT
Wenn Sie den Radwechsel an einem Gefälle durchführen, blockieren Sie das
gegenüberliegende Rad an derselben Achse mit einem Keil oder einem ähn-
lichen Gegenstand, damit das Fahrzeug gesichert ist.
Hinweis
Hierbei sind die gesetzlichen Bestimmungen zu beachten. 
Radwechsel
Der Radwechsel besteht aus den folgenden Schritten:
– Nehmen Sie die Raddeckel bzw. die Radkappe ab.
– Lockern Sie die Radschrauben.
– Heben Sie das Fahrzeug an der entsprechenden Stelle an.
– Montieren Sie das Rad ab bzw. an.
– Lassen Sie das Fahrzeug herunter.
– Verwenden Sie zum Anziehen der Schrauben den Radschlüssel.
– Bringen Sie die Radkappe wieder an. Nachträgliche Arbeiten
Nach dem eigentlichen Radwechsel fallen einige Nacharbei-
ten an.
– Verstauen Sie das Bordwerkzeug an seinem Platz.
– Verstauen und befestigen Sie das ausgewechselte Rad im Ge-
päckraum.
– Prüfen Sie den Reifenfülldruck des montierten Rades sobald
wie möglich.
– Lassen Sie das Anzugsdrehmoment der Radschrauben sobald
wie möglich mit einem Drehmomentschlüssel prüfen. Es muss
120 Nm betragen.
Hinweis
● Wenn Sie beim Radwechsel festgestellt haben, dass Radschrauben kor-
rodiert und schwergängig sind, müssen die Schrauben vor dem Prüfen des
Anzugsdrehmoments erneuert werden.
● Fahren Sie bis zur Prüfung des Anzugsdrehmoments vorsichtshalber nur
mit mäßiger Geschwindigkeit. 
Sicher ist sicherHinweise zur BedienungRat und TatTechnische Daten

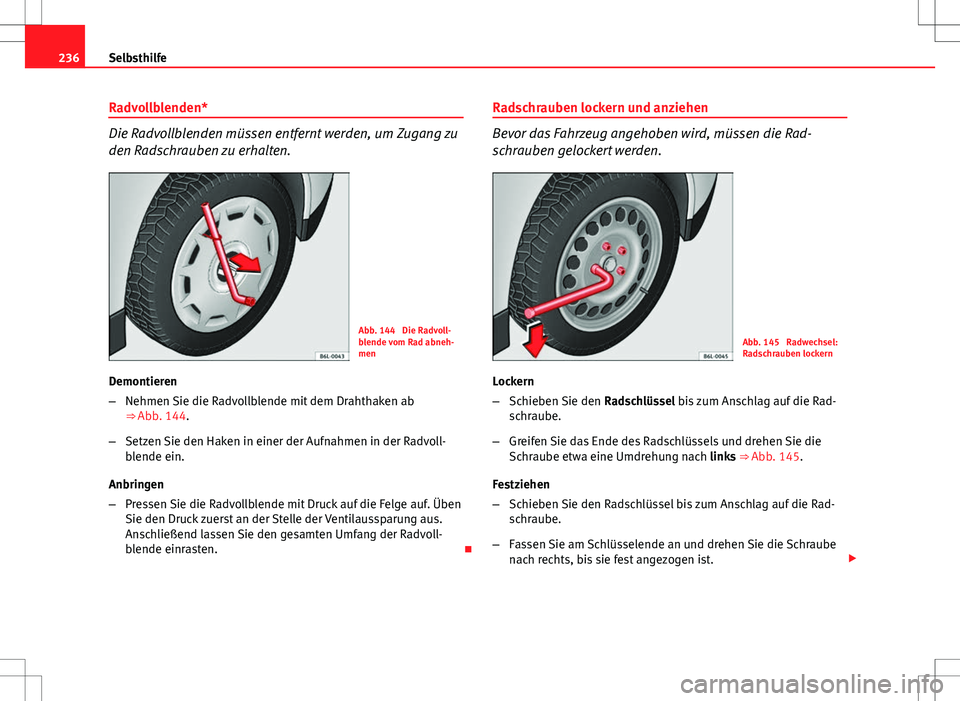

236Selbsthilfe
Radvollblenden*
Die Radvollblenden müssen entfernt werden, um Zugang zu
den Radschrauben zu erhalten.
Abb. 144 Die Radvoll-
blende vom Rad abneh-
men
Demontieren
– Nehmen Sie die Radvollblende mit dem Drahthaken ab
⇒ Abb. 144.
– Setzen Sie den Haken in einer der Aufnahmen in der Radvoll-
blende ein.
Anbringen
– Pressen Sie die Radvollblende mit Druck auf die Felge auf. Üben
Sie den Druck zuerst an der Stelle der Ventilaussparung aus.
Anschließend lassen Sie den gesamten Umfang der Radvoll-
blende einrasten. Radschrauben lockern und anziehen
Bevor das Fahrzeug angehoben wird, müssen die Rad-
schrauben gelockert werden.
Abb. 145 Radwechsel:
Radschrauben lockern
Lockern
– Schieben Sie den Radschlüssel bis zum Anschlag auf die Rad-
schraube.
– Greifen Sie das Ende des Radschlüssels und drehen Sie die
Schraube etwa eine Umdrehung nach links ⇒ Abb. 145.
Festziehen
– Schieben Sie den Radschlüssel bis zum Anschlag auf die Rad-
schraube.
– Fassen Sie am Schlüsselende an und drehen Sie die Schraube
nach rechts, bis sie fest angezogen ist. 

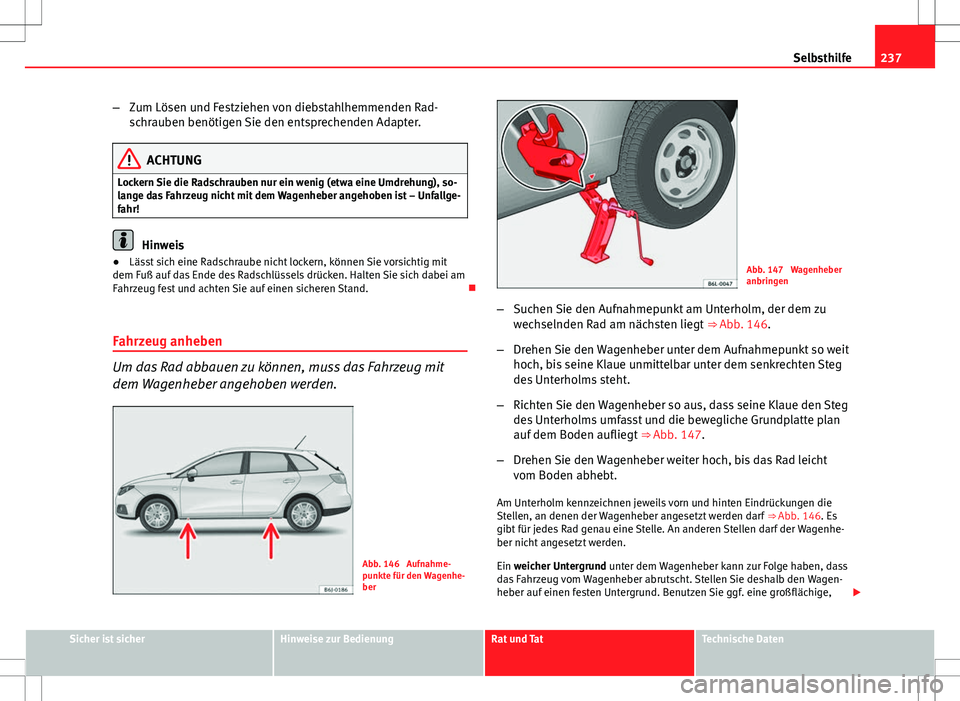

237
Selbsthilfe
– Zum Lösen und Festziehen von diebstahlhemmenden Rad-
schrauben benötigen Sie den entsprechenden Adapter.
ACHTUNG
Lockern Sie die Radschrauben nur ein wenig (etwa eine Umdrehung), so-
lange das Fahrzeug nicht mit dem Wagenheber angehoben ist – Unfallge-
fahr!
Hinweis
● Lässt sich eine Radschraube nicht lockern, können Sie vorsichtig mit
dem Fuß auf das Ende des Radschlüssels drücken. Halten Sie sich dabei am
Fahrzeug fest und achten Sie auf einen sicheren Stand. 
Fahrzeug anheben
Um das Rad abbauen zu können, muss das Fahrzeug mit
dem Wagenheber angehoben werden.
Abb. 146 Aufnahme-
punkte für den Wagenhe-
ber
Abb. 147 Wagenheber
anbringen
– Suchen Sie den Aufnahmepunkt am Unterholm, der dem zu
wechselnden Rad am nächsten liegt ⇒ Abb. 146.
– Drehen Sie den Wagenheber unter dem Aufnahmepunkt so weit
hoch, bis seine Klaue unmittelbar unter dem senkrechten Steg
des Unterholms steht.
– Richten Sie den Wagenheber so aus, dass seine Klaue den Steg
des Unterholms umfasst und die bewegliche Grundplatte plan
auf dem Boden aufliegt ⇒ Abb. 147.
– Drehen Sie den Wagenheber weiter hoch, bis das Rad leicht
vom Boden abhebt.
Am Unterholm kennzeichnen jeweils vorn und hinten Eindrückungen die
Stellen, an denen der Wagenheber angesetzt werden darf ⇒ Abb. 146. Es
gibt für jedes Rad genau eine Stelle. An anderen Stellen darf der Wagenhe-
ber nicht angesetzt werden.
Ein weicher Untergrund unter dem Wagenheber kann zur Folge haben, dass
das Fahrzeug vom Wagenheber abrutscht. Stellen Sie deshalb den Wagen-
heber auf einen festen Untergrund. Benutzen Sie ggf. eine großflächige, 
Sicher ist sicherHinweise zur BedienungRat und TatTechnische Daten

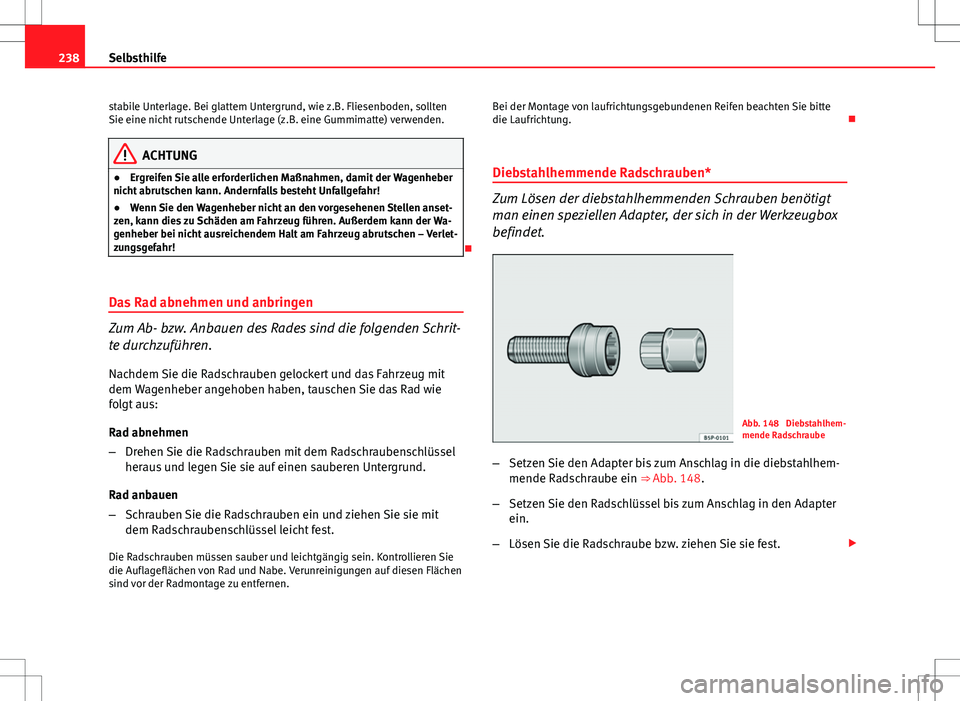

238Selbsthilfe
stabile Unterlage. Bei glattem Untergrund, wie z.B. Fliesenboden, sollten
Sie eine nicht rutschende Unterlage (z.B. eine Gummimatte) verwenden.
ACHTUNG
● Ergreifen Sie alle erforderlichen Maßnahmen, damit der Wagenheber
nicht abrutschen kann. Andernfalls besteht Unfallgefahr!
● Wenn Sie den Wagenheber nicht an den vorgesehenen Stellen anset-
zen, kann dies zu Schäden am Fahrzeug führen. Außerdem kann der Wa-
genheber bei nicht ausreichendem Halt am Fahrzeug abrutschen – Verlet-
zungsgefahr!

Das Rad abnehmen und anbringen
Zum Ab- bzw. Anbauen des Rades sind die folgenden Schrit-
te durchzuführen. Nachdem Sie die Radschrauben gelockert und das Fahrzeug mit
dem Wagenheber angehoben haben, tauschen Sie das Rad wie
folgt aus:
Rad abnehmen
– Drehen Sie die Radschrauben mit dem Radschraubenschlüssel
heraus und legen Sie sie auf einen sauberen Untergrund.
Rad anbauen
– Schrauben Sie die Radschrauben ein und ziehen Sie sie mit
dem Radschraubenschlüssel leicht fest.
Die Radschrauben müssen sauber und leichtgängig sein. Kontrollieren Sie
die Auflageflächen von Rad und Nabe. Verunreinigungen auf diesen Flächen
sind vor der Radmontage zu entfernen. Bei der Montage von laufrichtungsgebundenen Reifen beachten Sie bitte
die Laufrichtung.

Diebstahlhemmende Radschrauben*
Zum Lösen der diebstahlhemmenden Schrauben benötigt
man einen speziellen Adapter, der sich in der Werkzeugbox
befindet.
Abb. 148 Diebstahlhem-
mende Radschraube
– Setzen Sie den Adapter bis zum Anschlag in die diebstahlhem-
mende Radschraube ein ⇒ Abb. 148.
– Setzen Sie den Radschlüssel bis zum Anschlag in den Adapter
ein.
– Lösen Sie die Radschraube bzw. ziehen Sie sie fest. 
