Seat Ibiza ST 2010 Betriebsanleitung (in German)

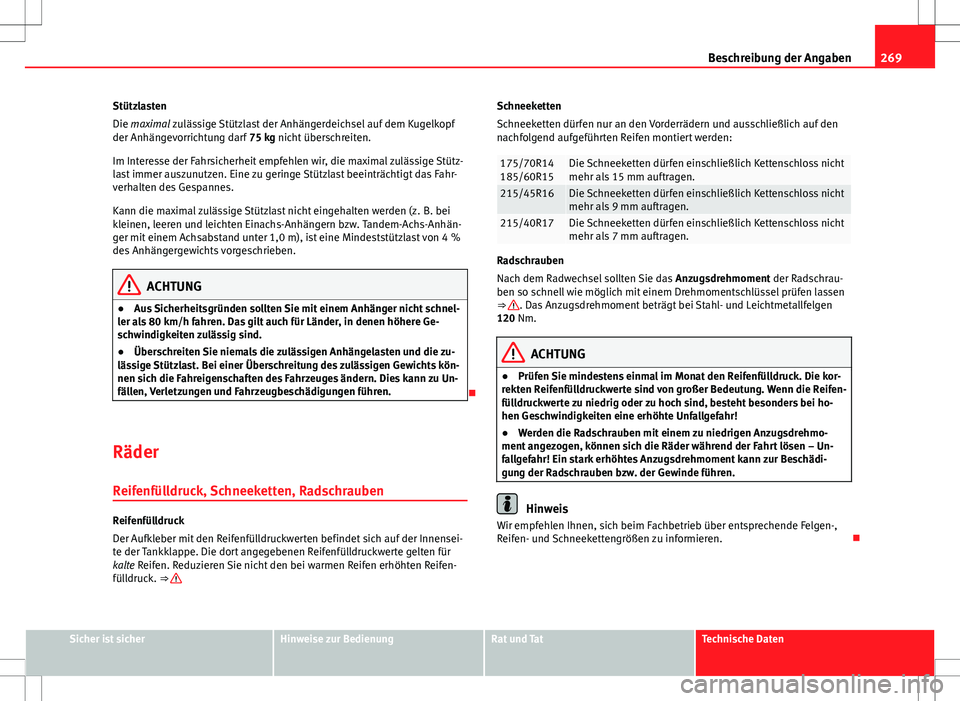

269
Beschreibung der Angaben
Stützlasten
Die maximal zulässige Stützlast der Anhängerdeichsel auf dem Kugelkopf
der Anhängevorrichtung darf 75 kg nicht überschreiten.
Im Interesse der Fahrsicherheit empfehlen wir, die maximal zulässige Stütz-
last immer auszunutzen. Eine zu geringe Stützlast beeinträchtigt das Fahr-
verhalten des Gespannes.
Kann die maximal zulässige Stützlast nicht eingehalten werden (z. B. bei
kleinen, leeren und leichten Einachs-Anhängern bzw. Tandem-Achs-Anhän-
ger mit einem Achsabstand unter 1,0 m), ist eine Mindeststützlast von 4 %
des Anhängergewichts vorgeschrieben.
ACHTUNG
● Aus Sicherheitsgründen sollten Sie mit einem Anhänger nicht schnel-
ler als 80 km/h fahren. Das gilt auch für Länder, in denen höhere Ge-
schwindigkeiten zulässig sind.
● Überschreiten Sie niemals die zulässigen Anhängelasten und die zu-
lässige Stützlast. Bei einer Überschreitung des zulässigen Gewichts kön-
nen sich die Fahreigenschaften des Fahrzeuges ändern. Dies kann zu Un-
fällen, Verletzungen und Fahrzeugbeschädigungen führen.

Räder
Reifenfülldruck, Schneeketten, Radschrauben
Reifenfülldruck
Der Aufkleber mit den Reifenfülldruckwerten befindet sich auf der Innensei-
te der Tankklappe. Die dort angegebenen Reifenfülldruckwerte gelten für
kalte Reifen. Reduzieren Sie nicht den bei warmen Reifen erhöhten Reifen-
fülldruck. ⇒ 
Schneeketten
Schneeketten dürfen nur an den Vorderrädern und ausschließlich auf den
nachfolgend aufgeführten Reifen montiert werden:
175/70R14
185/60R15Die Schneeketten dürfen einschließlich Kettenschloss nicht
mehr als 15 mm auftragen.
215/45R16Die Schneeketten dürfen einschließlich Kettenschloss nicht
mehr als 9 mm auftragen.
215/40R17Die Schneeketten dürfen einschließlich Kettenschloss nicht
mehr als 7 mm auftragen.
Radschrauben
Nach dem Radwechsel sollten Sie das Anzugsdrehmoment der Radschrau-
ben so schnell wie möglich mit einem Drehmomentschlüssel prüfen lassen
⇒ 
. Das Anzugsdrehmoment beträgt bei Stahl- und Leichtmetallfelgen
120 Nm.
ACHTUNG
● Prüfen Sie mindestens einmal im Monat den Reifenfülldruck. Die kor-
rekten Reifenfülldruckwerte sind von großer Bedeutung. Wenn die Reifen-
fülldruckwerte zu niedrig oder zu hoch sind, besteht besonders bei ho-
hen Geschwindigkeiten eine erhöhte Unfallgefahr!
● Werden die Radschrauben mit einem zu niedrigen Anzugsdrehmo-
ment angezogen, können sich die Räder während der Fahrt lösen – Un-
fallgefahr! Ein stark erhöhtes Anzugsdrehmoment kann zur Beschädi-
gung der Radschrauben bzw. der Gewinde führen.
Hinweis
Wir empfehlen Ihnen, sich beim Fachbetrieb über entsprechende Felgen-,
Reifen- und Schneekettengrößen zu informieren. 
Sicher ist sicherHinweise zur BedienungRat und TatTechnische Daten

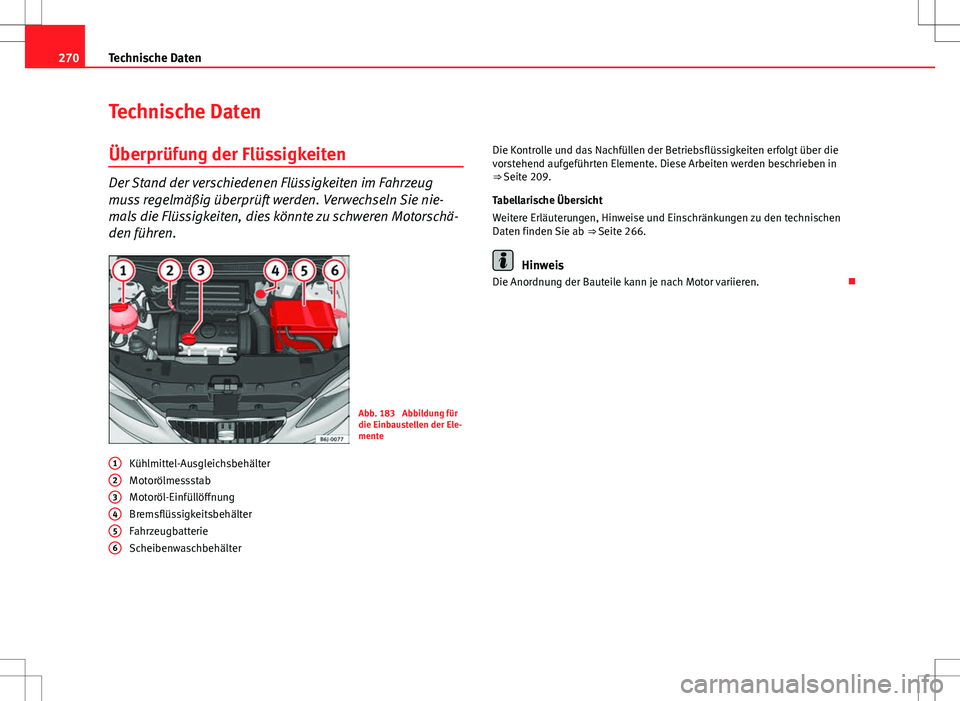

270Technische Daten
Technische Daten
Überprüfung der Flüssigkeiten
Der Stand der verschiedenen Flüssigkeiten im Fahrzeug
muss regelmäßig überprüft werden. Verwechseln Sie nie-
mals die Flüssigkeiten, dies könnte zu schweren Motorschä-
den führen.
Abb. 183 Abbildung für
die Einbaustellen der Ele-
mente
Kühlmittel-Ausgleichsbehälter
Motorölmessstab
Motoröl-Einfüllöffnung
Bremsflüssigkeitsbehälter
Fahrzeugbatterie
Scheibenwaschbehälter
1
23456
Die Kontrolle und das Nachfüllen der Betriebsflüssigkeiten erfolgt über die
vorstehend aufgeführten Elemente. Diese Arbeiten werden beschrieben in
⇒ Seite 209.
Tabellarische Übersicht
Weitere Erläuterungen, Hinweise und Einschränkungen zu den technischen
Daten finden Sie ab
⇒ Seite 266.
Hinweis
Die Anordnung der Bauteile kann je nach Motor variieren. 

271
Technische Daten
Benzinmotor 1,2l 51 kW (70 PS)
Motordaten Leistung in kW (PS) bei U/min 51 (70)/ 5400
Max. Drehmoment in Nm bei U/min 112/ 3000
Zylinderzahl/Hubraum in cm3
3/ 1198
Kraftstoff Super 95 ROZ a)
/Normal 91 ROZ b)
a)
Research-Oktan-Zahl = Maß zur Bestimmung der Klopffestigkeit des Benzinkraftstoffs.
b) Mit geringfügigem Leistungsverlust.
Leistung Höchstgeschwindigkeit in km/h 163
Beschleunigung 0-80 km/h in Sek. 9,4
Beschleunigung 0-100 km/h in Sek. 14,6
Gewichte
Zulässiges Gesamtgewicht in kg 1605
Gewicht im Fahrbetrieb (einschließlich Fahrer) in kg 1110
Zulässige Vorderachslast in kg 830
Zulässige Hinterachslast in kg 820
Zulässige Dachlast in kg 75
Anhängelasten
Anhänger ohne Bremse 550
Anhänger mit Bremse bei Steigungen bis 8 % 1000
Anhänger mit Bremse bei Steigungen bis 12 % 800

Sicher ist sicherHinweise zur BedienungRat und TatTechnische Daten

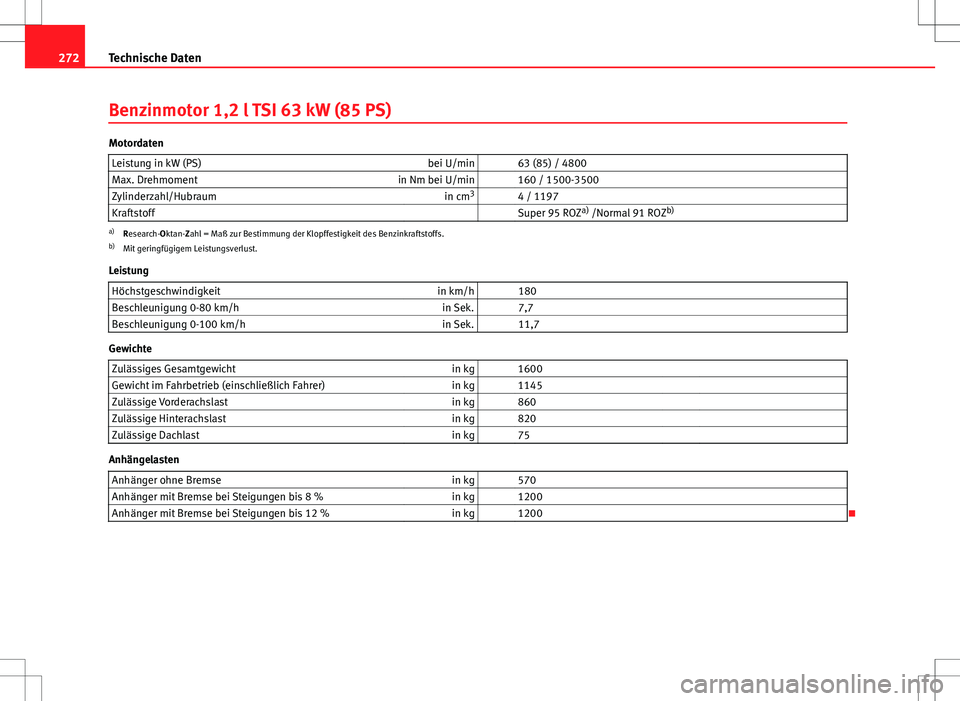

272Technische Daten
Benzinmotor 1,2 l TSI 63 kW (85 PS)
Motordaten
Leistung in kW (PS) bei U/min 63 (85) / 4800
Max. Drehmoment in Nm bei U/min 160 / 1500-3500
Zylinderzahl/Hubraum in cm3
4 / 1197
Kraftstoff Super 95 ROZ a)
/Normal 91 ROZ b)
a)
Research-Oktan-Zahl = Maß zur Bestimmung der Klopffestigkeit des Benzinkraftstoffs.
b) Mit geringfügigem Leistungsverlust.
Leistung Höchstgeschwindigkeit in km/h 180
Beschleunigung 0-80 km/h in Sek. 7,7
Beschleunigung 0-100 km/h in Sek. 11,7
Gewichte
Zulässiges Gesamtgewicht in kg 1600
Gewicht im Fahrbetrieb (einschließlich Fahrer) in kg 1145
Zulässige Vorderachslast in kg 860
Zulässige Hinterachslast in kg 820
Zulässige Dachlast in kg 75
Anhängelasten
Anhänger ohne Bremse in kg 570
Anhänger mit Bremse bei Steigungen bis 8 % in kg 1200
Anhänger mit Bremse bei Steigungen bis 12 % in kg 1200


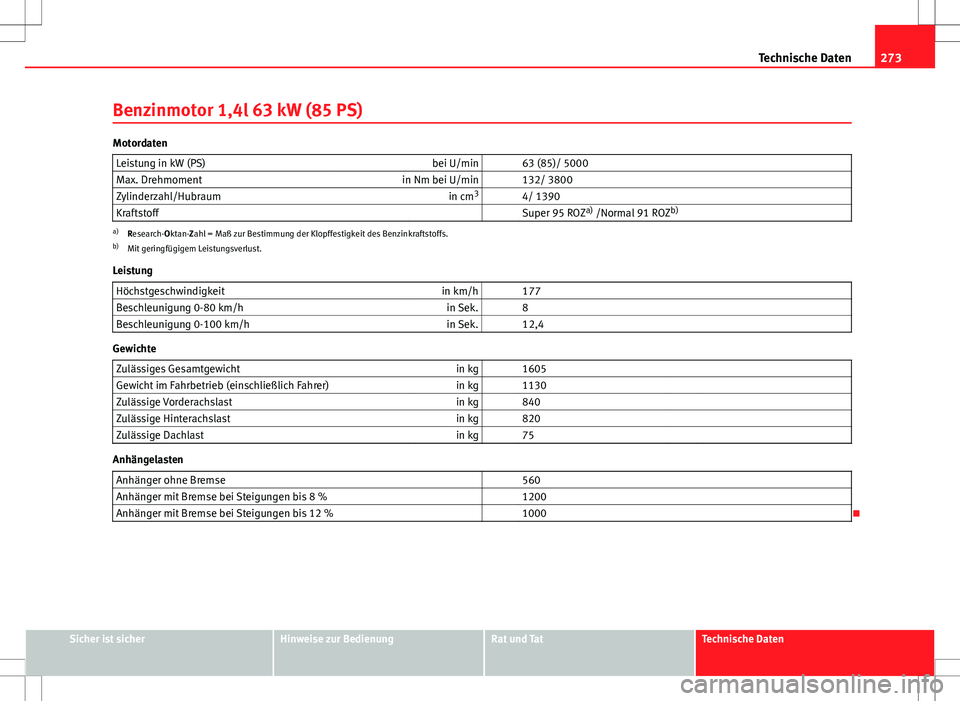

273
Technische Daten
Benzinmotor 1,4l 63 kW (85 PS)
Motordaten Leistung in kW (PS) bei U/min 63 (85)/ 5000
Max. Drehmoment in Nm bei U/min 132/ 3800
Zylinderzahl/Hubraum in cm3
4/ 1390
Kraftstoff Super 95 ROZ a)
/Normal 91 ROZ b)
a)
Research-Oktan-Zahl = Maß zur Bestimmung der Klopffestigkeit des Benzinkraftstoffs.
b) Mit geringfügigem Leistungsverlust.
Leistung Höchstgeschwindigkeit in km/h 177
Beschleunigung 0-80 km/h in Sek. 8
Beschleunigung 0-100 km/h in Sek. 12,4
Gewichte
Zulässiges Gesamtgewicht in kg 1605
Gewicht im Fahrbetrieb (einschließlich Fahrer) in kg 1130
Zulässige Vorderachslast in kg 840
Zulässige Hinterachslast in kg 820
Zulässige Dachlast in kg 75
Anhängelasten
Anhänger ohne Bremse 560
Anhänger mit Bremse bei Steigungen bis 8 % 1200
Anhänger mit Bremse bei Steigungen bis 12 % 1000

Sicher ist sicherHinweise zur BedienungRat und TatTechnische Daten

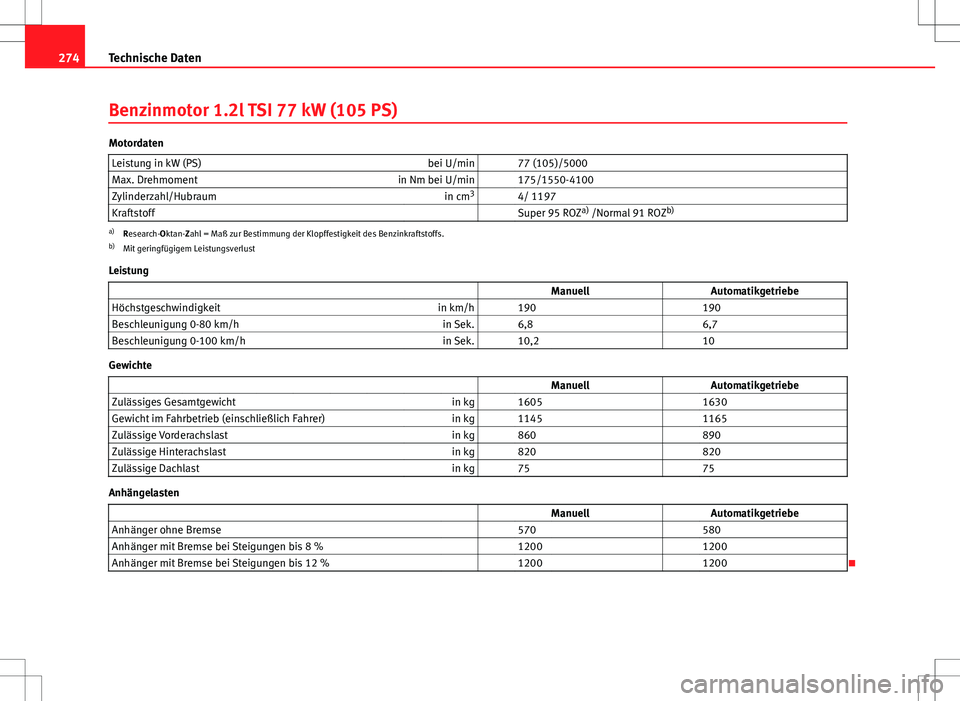

274Technische Daten
Benzinmotor 1.2l TSI 77 kW (105 PS)
Motordaten
Leistung in kW (PS) bei U/min 77 (105)/5000
Max. Drehmoment in Nm bei U/min 175/1550-4100
Zylinderzahl/Hubraum in cm3
4/ 1197
Kraftstoff Super 95 ROZ a)
/Normal 91 ROZ b)
a)
Research-Oktan-Zahl = Maß zur Bestimmung der Klopffestigkeit des Benzinkraftstoffs.
b) Mit geringfügigem Leistungsverlust
Leistung ManuellAutomatikgetriebe
Höchstgeschwindigkeit in km/h 190 190
Beschleunigung 0-80 km/h in Sek. 6,8 6,7
Beschleunigung 0-100 km/h in Sek. 10,2 10
Gewichte
Manuell Automatikgetriebe
Zulässiges Gesamtgewicht in kg 1605 1630
Gewicht im Fahrbetrieb (einschließlich Fahrer) in kg 1145 1165
Zulässige Vorderachslast in kg 860 890
Zulässige Hinterachslast in kg 820 820
Zulässige Dachlast in kg 75 75
Anhängelasten
ManuellAutomatikgetriebe
Anhänger ohne Bremse 570 580
Anhänger mit Bremse bei Steigungen bis 8 % 1200 1200
Anhänger mit Bremse bei Steigungen bis 12 % 1200 1200


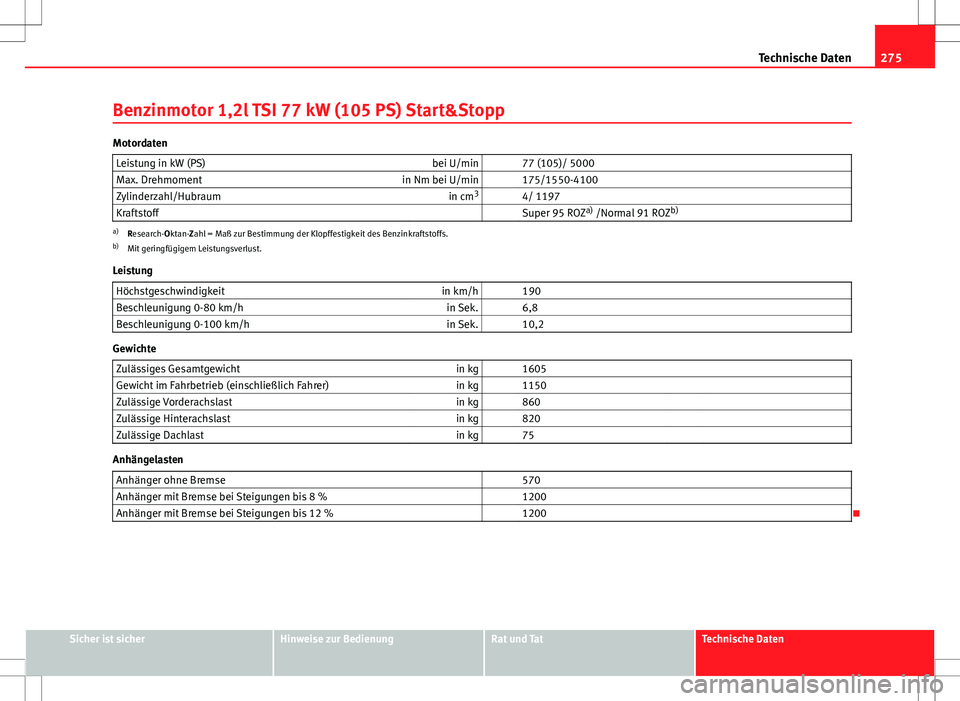

275
Technische Daten
Benzinmotor 1,2l TSI 77 kW (105 PS) Start&Stopp
Motordaten Leistung in kW (PS) bei U/min 77 (105)/ 5000
Max. Drehmoment in Nm bei U/min 175/1550-4100
Zylinderzahl/Hubraum in cm3
4/ 1197
Kraftstoff Super 95 ROZ a)
/Normal 91 ROZ b)
a)
Research-Oktan-Zahl = Maß zur Bestimmung der Klopffestigkeit des Benzinkraftstoffs.
b) Mit geringfügigem Leistungsverlust.
Leistung Höchstgeschwindigkeit in km/h 190
Beschleunigung 0-80 km/h in Sek. 6,8
Beschleunigung 0-100 km/h in Sek. 10,2
Gewichte
Zulässiges Gesamtgewicht in kg 1605
Gewicht im Fahrbetrieb (einschließlich Fahrer) in kg 1150
Zulässige Vorderachslast in kg 860
Zulässige Hinterachslast in kg 820
Zulässige Dachlast in kg 75
Anhängelasten
Anhänger ohne Bremse 570
Anhänger mit Bremse bei Steigungen bis 8 % 1200
Anhänger mit Bremse bei Steigungen bis 12 % 1200

Sicher ist sicherHinweise zur BedienungRat und TatTechnische Daten

276Technische Daten
Benzinmotor 1,4 TSI 110 kW (150 CV) Automatikgetriebe
Motordaten
Leistung in kW (PS) bei U/min 110 (150)/ 5800
Max. Drehmoment in Nm bei U/min 220/1250-4500
Zylinderzahl/Hubraum in cm3
4/ 1390
Kraftstoff Super 95 ROZ a)
/Normal 91 ROZ b)
a)
Research-Oktan-Zahl = Maß zur Bestimmung der Klopffestigkeit des Benzinkraftstoffs.
b) Mit geringfügigem Leistungsverlust.
Leistung Höchstgeschwindigkeit in km/h 212
Beschleunigung 0-80 km/h in Sek. 5,7
Beschleunigung 0-100 km/h in Sek. 8
Gewichte
Zulässiges Gesamtgewicht in kg 1735
Gewicht im Fahrbetrieb (einschließlich Fahrer) in kg 1280
Zulässige Vorderachslast in kg 950
Zulässige Hinterachslast in kg 820
Zulässige Dachlast in kg 75
Anhängelasten
Anhänger ohne Bremse 640
Anhänger mit Bremse bei Steigungen bis 8 % 1300
Anhänger mit Bremse bei Steigungen bis 12 % 1200


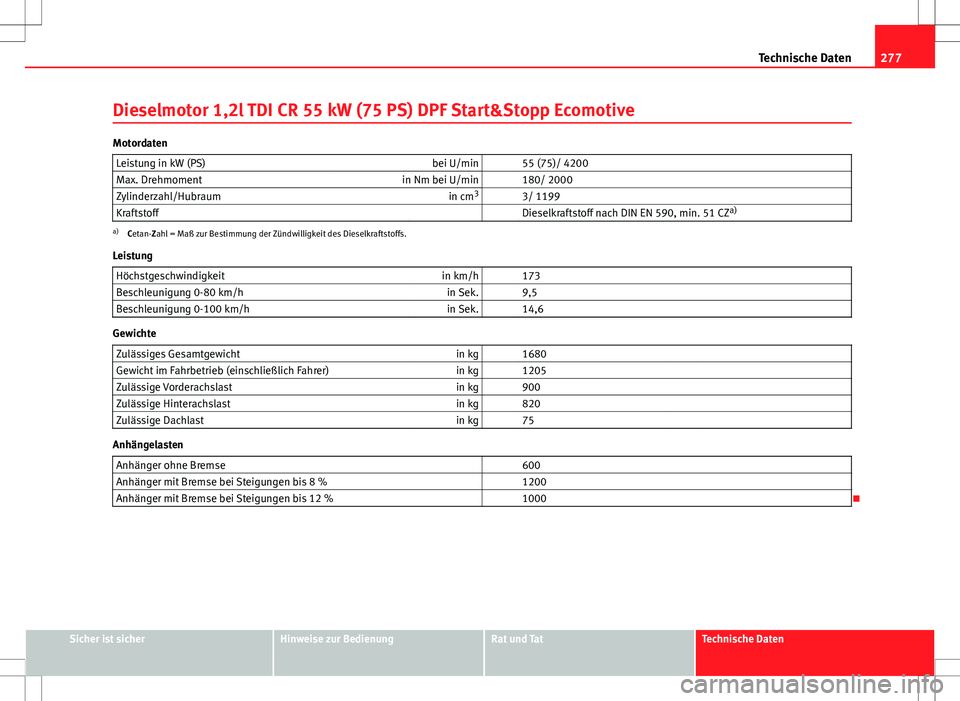

277
Technische Daten
Dieselmotor 1,2l TDI CR 55 kW (75 PS) DPF Start&Stopp Ecomotive
Motordaten Leistung in kW (PS) bei U/min 55 (75)/ 4200
Max. Drehmoment in Nm bei U/min 180/ 2000
Zylinderzahl/Hubraum in cm3
3/ 1199
Kraftstoff Dieselkraftstoff nach DIN EN 590, min. 51 CZ a)
a)
Cetan-Zahl = Maß zur Bestimmung der Zündwilligkeit des Dieselkraftstoffs.
Leistung Höchstgeschwindigkeit in km/h 173
Beschleunigung 0-80 km/h in Sek. 9,5
Beschleunigung 0-100 km/h in Sek. 14,6
Gewichte
Zulässiges Gesamtgewicht in kg 1680
Gewicht im Fahrbetrieb (einschließlich Fahrer) in kg 1205
Zulässige Vorderachslast in kg 900
Zulässige Hinterachslast in kg 820
Zulässige Dachlast in kg 75
Anhängelasten
Anhänger ohne Bremse 600
Anhänger mit Bremse bei Steigungen bis 8 % 1200
Anhänger mit Bremse bei Steigungen bis 12 % 1000

Sicher ist sicherHinweise zur BedienungRat und TatTechnische Daten

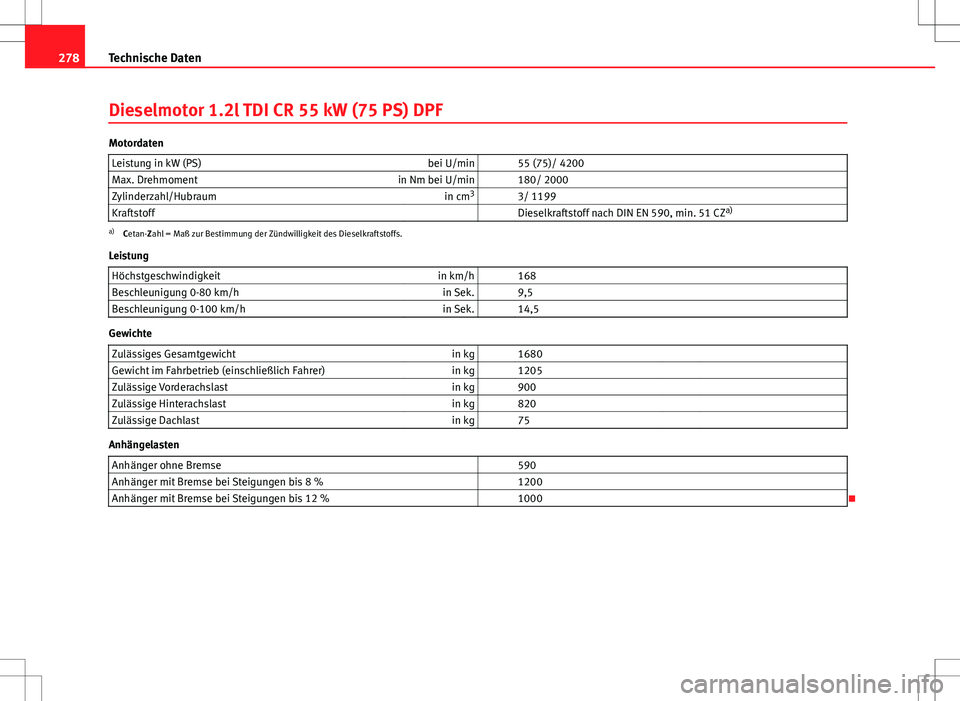

278Technische Daten
Dieselmotor 1.2l TDI CR 55 kW (75 PS) DPF
Motordaten
Leistung in kW (PS) bei U/min 55 (75)/ 4200
Max. Drehmoment in Nm bei U/min 180/ 2000
Zylinderzahl/Hubraum in cm3
3/ 1199
Kraftstoff Dieselkraftstoff nach DIN EN 590, min. 51 CZ a)
a)
Cetan-Zahl = Maß zur Bestimmung der Zündwilligkeit des Dieselkraftstoffs.
Leistung Höchstgeschwindigkeit in km/h 168
Beschleunigung 0-80 km/h in Sek. 9,5
Beschleunigung 0-100 km/h in Sek. 14,5
Gewichte
Zulässiges Gesamtgewicht in kg 1680
Gewicht im Fahrbetrieb (einschließlich Fahrer) in kg 1205
Zulässige Vorderachslast in kg 900
Zulässige Hinterachslast in kg 820
Zulässige Dachlast in kg 75
Anhängelasten
Anhänger ohne Bremse 590
Anhänger mit Bremse bei Steigungen bis 8 % 1200
Anhänger mit Bremse bei Steigungen bis 12 % 1000

