Selbsthilfe239
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Technische Daten

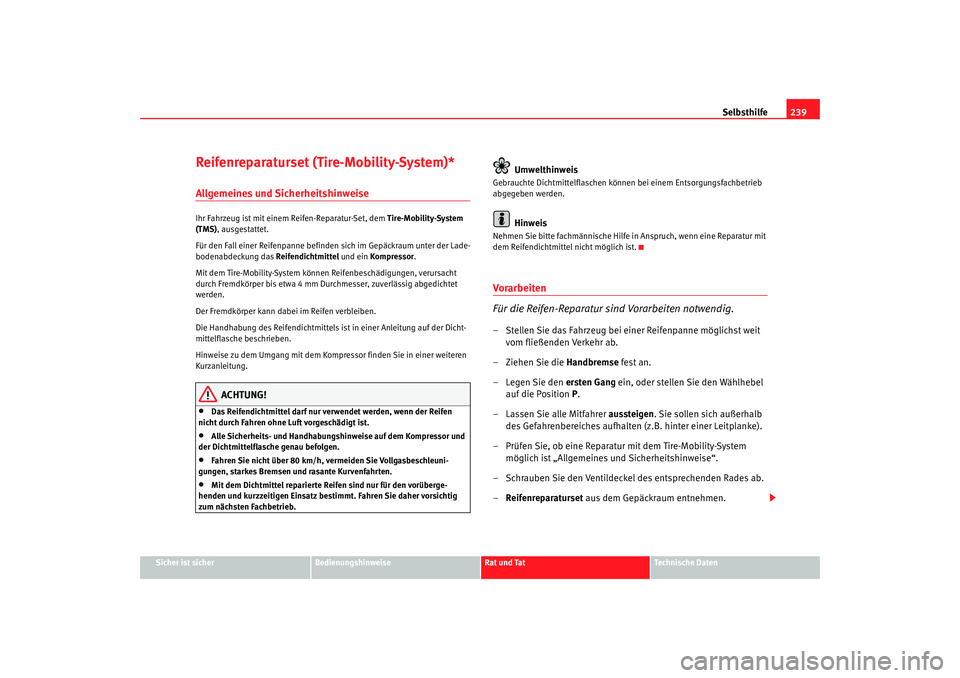

Reifenreparaturset (Tire-Mobility-System)*Allgemeines und SicherheitshinweiseIhr Fahrzeug ist mit einem Reifen-Reparatur-Set, dem Tire-Mobility-System
(TMS) , ausgestattet.
Für den Fall einer Reifenpanne befinden sich im Gepäckraum unter der Lade-
bodenabdeckung das Reifendichtmittel und ein Kompressor .
Mit dem Tire-Mobility-System könne n Reifenbeschädigungen, verursacht
durch Fremdkörper bis etwa 4 mm Durchmesser, zuverlässig abgedichtet
werden.
Der Fremdkörper kann dabei im Reifen verbleiben.
Die Handhabung des Reifendichtmittels ist in einer Anleitung auf der Dicht-
mittelflasche beschrieben.
Hinweise zu dem Umgang mit dem Kompress or finden Sie in einer weiteren
Kurzanleitung.
ACHTUNG!
•
Das Reifendichtmittel darf nur verwendet werden, wenn der Reifen
nicht durch Fahren ohne Luft vorgeschädigt ist.
•
Alle Sicherheits- und Handhabung shinweise auf dem Kompressor und
der Dichtmittelflasche genau befolgen.
•
Fahren Sie nicht über 80 km/h, vermeiden Sie Vollgasbeschleuni-
gungen, starkes Bremsen und rasante Kurvenfahrten.
•
Mit dem Dichtmittel reparierte Reifen sind nur für den vorüberge-
henden und kurzzeitigen Einsatz bestimmt. Fahren Sie daher vorsichtig
zum nächsten Fachbetrieb.
Umwelthinweis
Gebrauchte Dichtmittelflaschen könne n bei einem Entsorgungsfachbetrieb
abgegeben werden.
Hinweis
Nehmen Sie bitte fachmännische Hilfe in Anspruch, wenn eine Reparatur mit
dem Reifendichtmittel nicht möglich ist.Vorarb eiten
Für die Reifen-Reparatur sind Vorarbeiten notwendig.– Stellen Sie das Fahrzeug bei einer Reifenpanne möglichst weit vom fließenden Verkehr ab.
–Ziehen Sie die Handbremse fest an.
– Legen Sie den ersten Gang ein, oder stellen Sie den Wählhebel
auf die Position P.
–Lassen Sie alle Mitfahrer aussteigen. Sie sollen sich außerhalb
des Gefahrenbereiches aufhalten (z.B. hinter einer Leitplanke).
– Prüfen Sie, ob eine Reparatur mit dem Tire-Mobility-System möglich ist „Allgemeines und Sicherheitshinweise“.
– Schrauben Sie den Ventildeckel des entsprechenden Rades ab.
– Reifenreparaturset aus dem Gepäckraum entnehmen.
leon_aleman Seite 239 Dienstag, 22. August 2006 6:49 18

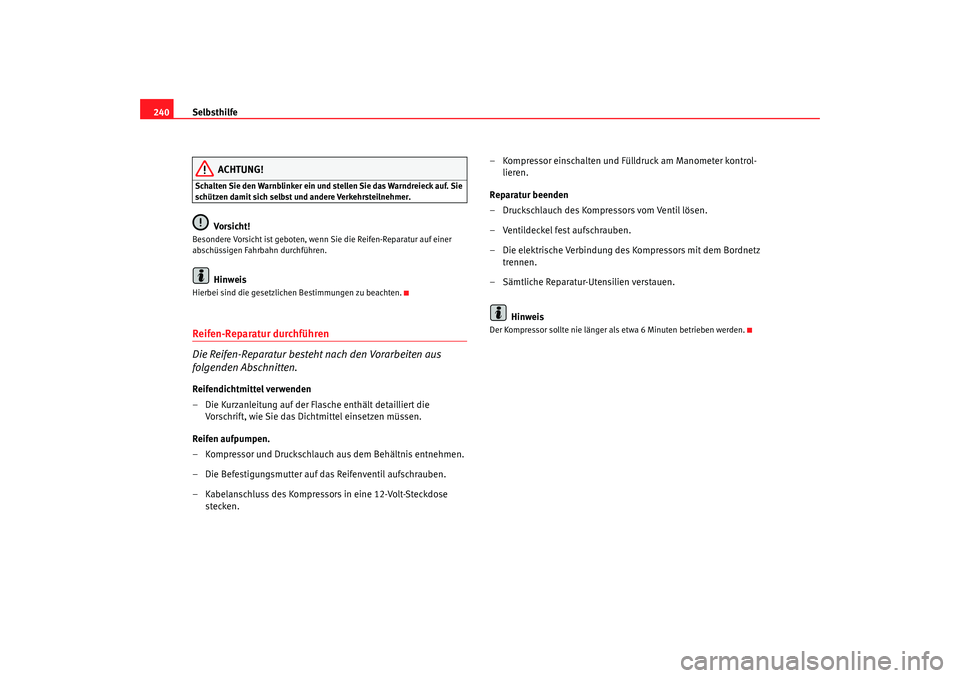

Selbsthilfe
240
ACHTUNG!
Schalten Sie den Warnblinker ein und stellen Sie das Warndreieck auf. Sie
schützen damit sich selbst und andere Verkehrsteilnehmer.
Vorsicht!
Besondere Vorsicht ist geboten, we nn Sie die Reifen-Reparatur auf einer
abschüssigen Fahrbahn durchführen.
Hinweis
Hierbei sind die gesetzlichen Bestimmungen zu beachten.Reifen-Reparatur durchführen
Die Reifen-Reparatur besteht nach den Vorarbeiten aus
folgenden Abschnitten.Reifendichtmittel verwenden
– Die Kurzanleitung auf der Flasche enthält detailliert die Vorschrift, wie Sie das Dichtmittel einsetzen müssen.
Reifen aufpumpen.
– Kompressor und Druckschlauch aus dem Behältnis entnehmen.
– Die Befestigungsmutter auf das Reifenventil aufschrauben.
– Kabelanschluss des Kompressors in eine 12-Volt-Steckdose stecken. – Kompressor einschalten und Fülldruck am Manometer kontrol-
lieren.
Reparatur beenden
– Druckschlauch des Kompressors vom Ventil lösen.
– Ventildeckel fest aufschrauben.
– Die elektrische Verbindung des Kompressors mit dem Bordnetz trennen.
– Sämtliche Reparatur-Utensilien verstauen.
Hinweis
Der Kompressor sollte nie länger als etwa 6 Minuten betrieben werden.
leon_aleman Seite 240 Dienstag, 22. August 2006 6:49 18

Selbsthilfe241
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Technische Daten

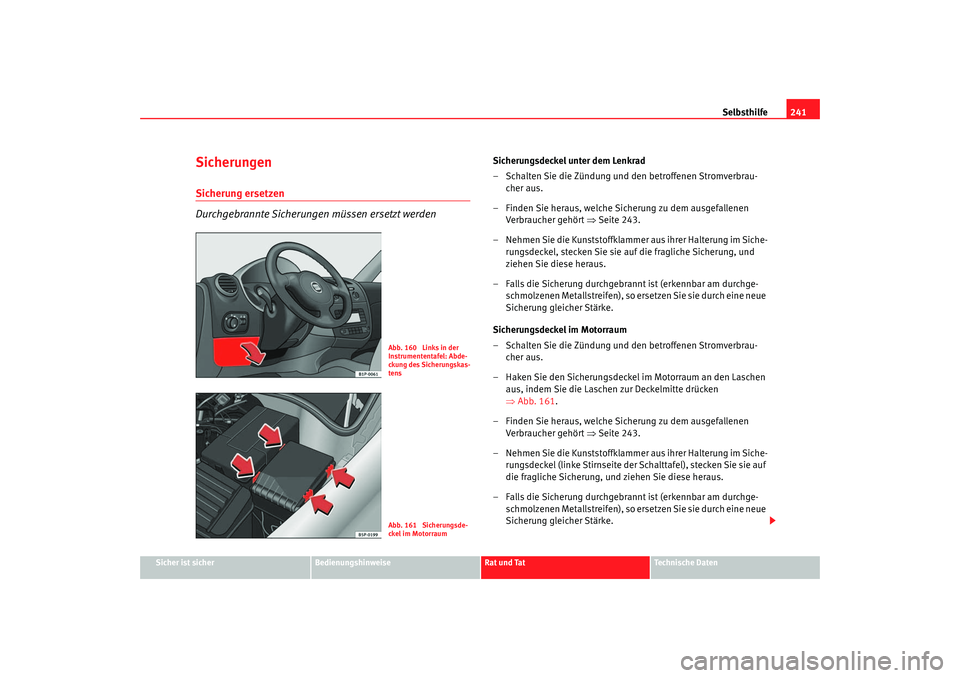

SicherungenSicherung ersetzen
Durchgebrannte Sicherungen müssen ersetzt werden
Sicherungsdeckel unter dem Lenkrad
– Schalten Sie die Zündung und den betroffenen Stromverbrau-
cher aus.
– Finden Sie heraus, welche Sicherung zu dem ausgefallenen Verbraucher gehört ⇒Seite 243.
– Nehmen Sie die Kunststoffklammer aus ihrer Halterung im Siche- rungsdeckel, stecken Sie sie auf die fragliche Sicherung, und
ziehen Sie diese heraus.
– Falls die Sicherung durchgebrannt ist (erkennbar am durchge- schmolzenen Metallstreifen), so ersetzen Sie sie durch eine neue
Sicherung gleicher Stärke.
Sicherungsdeckel im Motorraum
– Schalten Sie die Zündung und den betroffenen Stromverbrau- cher aus.
– Haken Sie den Sicherungsdeckel im Motorraum an den Laschen aus, indem Sie die Laschen zur Deckelmitte drücken
⇒Abb. 161 .
– Finden Sie heraus, welche Sicherung zu dem ausgefallenen Verbraucher gehört ⇒Seite 243.
– Nehmen Sie die Kunststoffklammer aus ihrer Halterung im Siche- rungsdeckel (linke Stirnseite der Schalttafel), stecken Sie sie auf
die fragliche Sicherung, und ziehen Sie diese heraus.
– Falls die Sicherung durchgebrannt ist (erkennbar am durchge- schmolzenen Metallstreifen), so ersetzen Sie sie durch eine neue
Sicherung gleicher Stärke.
Abb. 160 Links in der
Instrumententafel: Abde-
ckung des Sicherungskas-
tensAbb. 161 Sicherungsde-
ckel im Motorraum
leon_aleman Seite 241 Dienstag, 22. August 2006 6:49 18

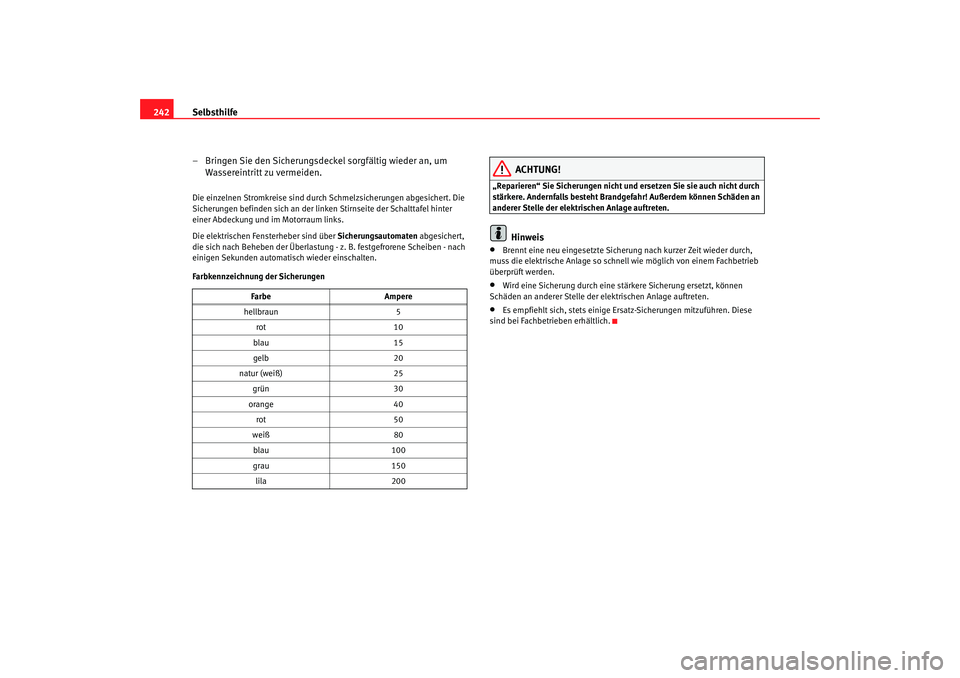

Selbsthilfe
242
– Bringen Sie den Sicherungsdeckel sorgfältig wieder an, um Wassereintritt zu vermeiden.Die einzelnen Stromkreise sind durch Schmelzsicherungen abgesichert. Die
Sicherungen befinden sich an der linken Stirnseite der Schalttafel hinter
einer Abdeckung und im Motorraum links.
Die elektrischen Fensterheber sind über Sicherungsautomaten abgesichert,
die sich nach Beheben der Überlastung - z. B. festgefrorene Scheiben - nach
einigen Sekunden automatisch wieder einschalten.
Farbkennzeichnung der Sicherungen
ACHTUNG!
„Reparieren“ Sie Sicherungen nicht und ersetzen Sie sie auch nicht durch
stärkere. Andernfalls besteht Brandgefahr! Außerdem können Schäden an
anderer Stelle der elektrischen Anlage auftreten.
Hinweis
•
Brennt eine neu eingesetzte Sicherung nach kurzer Zeit wieder durch,
muss die elektrische Anlage so schnell wie möglich von einem Fachbetrieb
überprüft werden.
•
Wird eine Sicherung durch eine st ärkere Sicherung ersetzt, können
Schäden an anderer Stelle der elektrischen Anlage auftreten.
•
Es empfiehlt sich, stets einige Ersatz-Sicherungen mitzuführen. Diese
sind bei Fachbetrieben erhältlich.
Farbe
Ampere
hellbraun 5
rot 10
blau 15
gelb 20
natur (weiß) 25
grün 30
orange 40
rot 50
weiß 80
blau 100
grau 150
lila 200
leon_aleman Seite 242 Dienstag, 22. August 2006 6:49 18

Selbsthilfe243
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Technische Daten

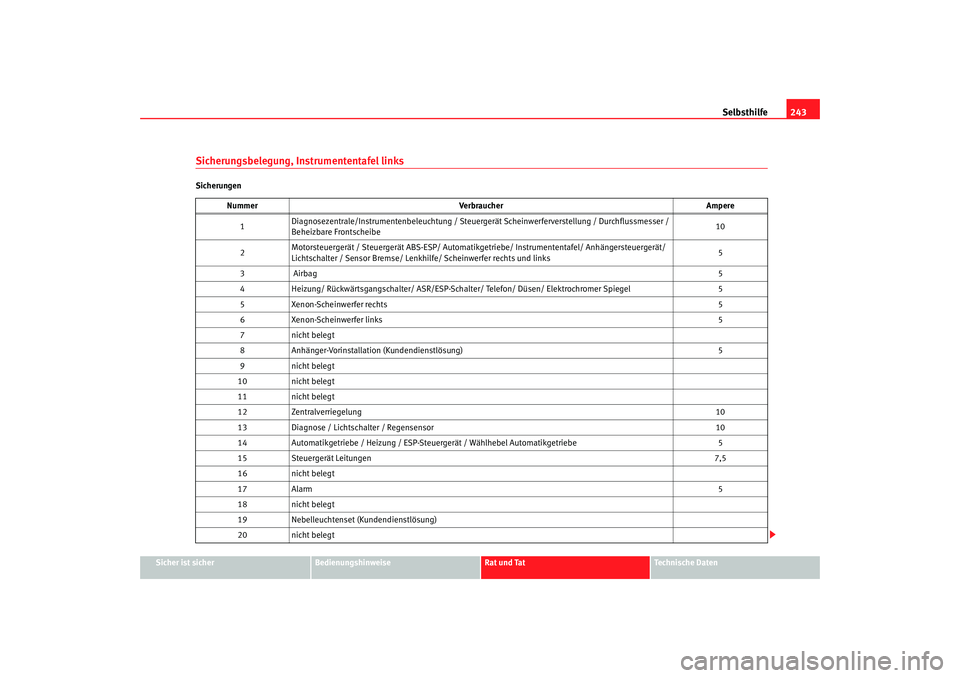

Sicherungsbelegung, Instrumententafel linksSicherungen
Nummer Verbraucher Ampere
1 Diagnosezentrale/Instrumentenbeleuchtung / Steuergerät Scheinwerferverstellung / Durchflussmesser /
Beheizbare Frontscheibe 10
2 Motorsteuergerät / Steuergerät ABS-ESP/ Automatikg
etriebe/ Instrumententafel/ Anhängersteuergerät/
Lichtschalter / Sensor Bremse/ Lenkhilfe/ Scheinwerfer rechts und links 5
3 A ir b ag 5
4 Heizung/ Rückwärtsgangschalter/ ASR/ESP-Schalt er/ Telefon/ Düsen/ Elektrochromer Spiegel 5
5 Xenon-Scheinwerfer rechts 5
6 Xenon-Scheinwerfer links 5
7n ic h t b ele g t
8 Anhänger-Vorinstallatio n (Kundendienstlösung) 5
9n ic h t b ele g t
10 nicht belegt
11 nicht belegt
12 Zentralverriegelung 10
13 Diagnose / Lichtschalter / Regensensor 10
14 Automatikgetriebe / Heizung / ESP-Steu ergerät / Wählhebel Automatikgetriebe 5
15 Steuergerät Leitungen 7,5
16 nicht belegt
17 Alarm 5
18 nicht belegt
19 Nebelleuchtenset (Kundendienstlösung)
20 nicht belegt
leon_aleman Seite 243 Dienstag, 22. August 2006 6:49 18

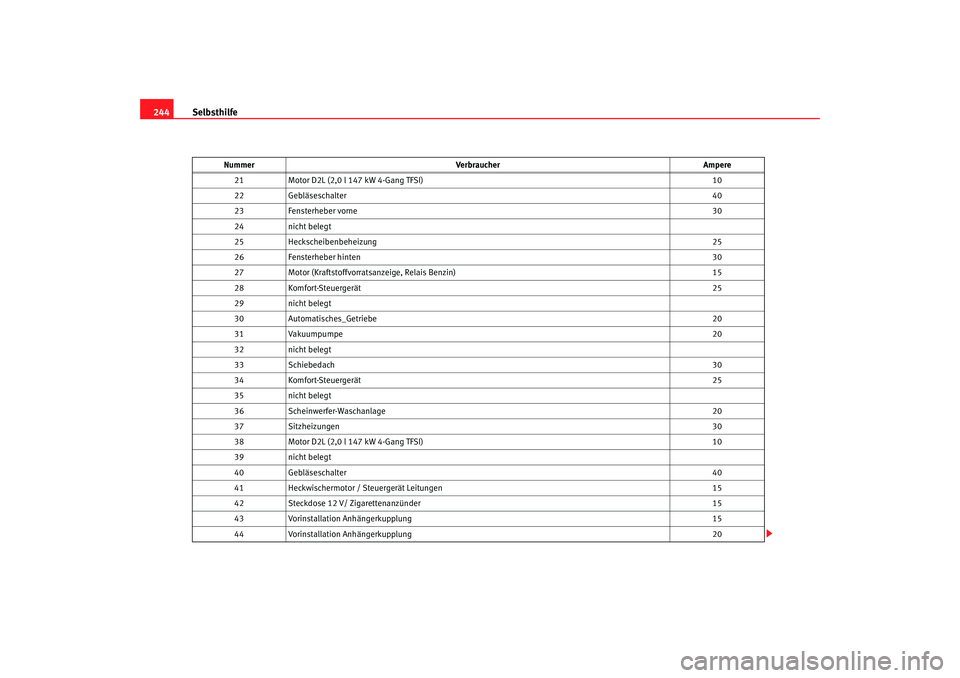

Selbsthilfe
244
21 Motor D2L (2,0 l 147 kW 4-Gang TFSI) 10
22 Gebläseschalter 40
23 Fensterheber vorne 30
24 nicht belegt
25 Heckscheibenbeheizung 25
26 Fensterheber hinten 30
27 Motor (Kraftstoffvorratsanzeige, Relais Benzin) 15
28 Komfort-Steuergerät 25
29 nicht belegt
30 Automatisches_Getriebe 20
31 Vakuumpumpe 20
32 nicht belegt
33 Schiebedach 30
34 Komfort-Steuergerät 25
35 nicht belegt
36 Scheinwerfer-Waschanlage 20
37 Sitzheizungen 30
38 Motor D2L (2,0 l 147 kW 4-Gang TFSI) 10
39 nicht belegt
40 Gebläseschalter 40
41 Heckwischermotor / Steuergerät Leitungen 15
42 Steckdose 12 V/ Zigarettenanzünder 15
43 Vorinstallation Anhängerkupplung 15
44 Vorinstallation Anhängerkupplung 20
Nummer
Verbraucher Ampere
leon_aleman Seite 244 Dienstag, 22. August 2006 6:49 18

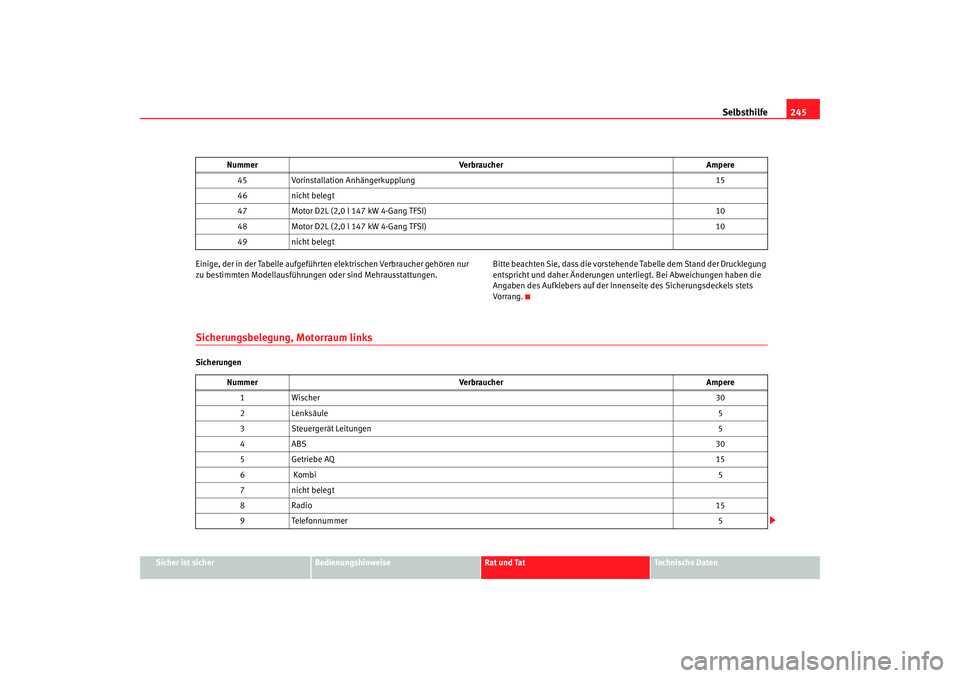

Selbsthilfe245
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Technische Daten
Einige, der in der Tabelle aufgeführten
elektrischen Verbraucher gehören nur
zu bestimmten Modellausführunge n oder sind Mehrausstattungen. Bitte beachten Sie, dass die vorstehende Tabelle dem Stand der Drucklegung
entspricht und daher Änderungen unte
rliegt. Bei Abweichungen haben die
Angaben des Aufklebers auf der Innenseite des Sicherungsdeckels stets
Vorrang.
Sicherungsbelegung, Motorraum linksSicherungen 45
Vorinstallation Anhängerkupplung 15
46 nicht belegt
47 Motor D2L (2,0 l 147 kW 4-Gang TFSI) 10
48 Motor D2L (2,0 l 147 kW 4-Gang TFSI) 10
49 nicht belegt
Nummer
Verbraucher Ampere
NummerVerbraucher Ampere
1W is ch er 30
2 Lenksäule 5
3 Steuergerät Leitungen 5
4A BS 30
5 Getriebe AQ 15
6 Kombi 5
7n ic h t b ele g t
8R ad io 15
9 Telefonnummer 5
leon_aleman Seite 245 Dienstag, 22. August 2006 6:49 18

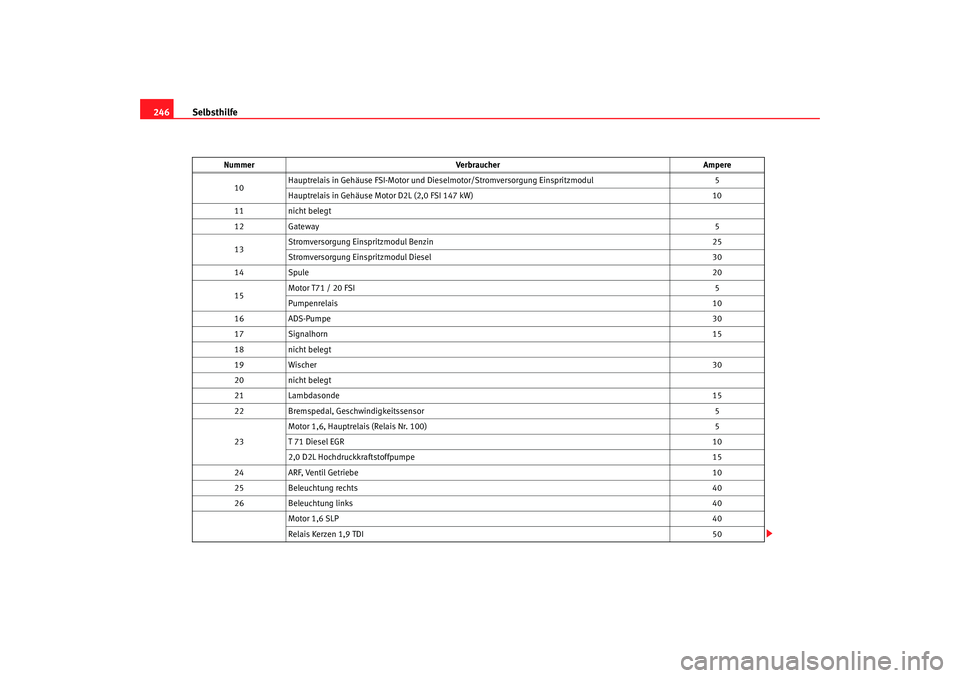

Selbsthilfe
246
10 Hauptrelais in Gehäuse FSI-Motor und Dieselmotor/Stromversorgung Einspritzmodul
5
Hauptrelais in Gehäuse Motor D2L (2,0 FSI 147 kW) 10
11 nicht belegt
12 Gateway 5
13 Stromversorgung Einspritzmodul Benzin
25
Stromversorgung Einspritzmodul Diesel 30
14 Spule 20
15 Motor T71 / 20 FSI
5
Pumpenrelais 10
16 ADS-Pumpe 30
17 Signalhorn 15
18 nicht belegt
19 Wischer 30
20 nicht belegt
21 Lambdasonde 15
22 Bremspedal, Geschwindigkeitssensor 5
23 Motor 1,6, Hauptrelais (Relais Nr. 100)
5
T 71 Diesel EGR 10
2,0 D2L Hochdruckkraftstoffpumpe 15
24 ARF, Ventil Getriebe 10
25 Beleuchtung rechts 40
26 Beleuchtung links 40
Motor 1,6 SLP 40
Relais Kerzen 1,9 TDI 50
Nummer
Verbraucher Ampere
leon_aleman Seite 246 Dienstag, 22. August 2006 6:49 18

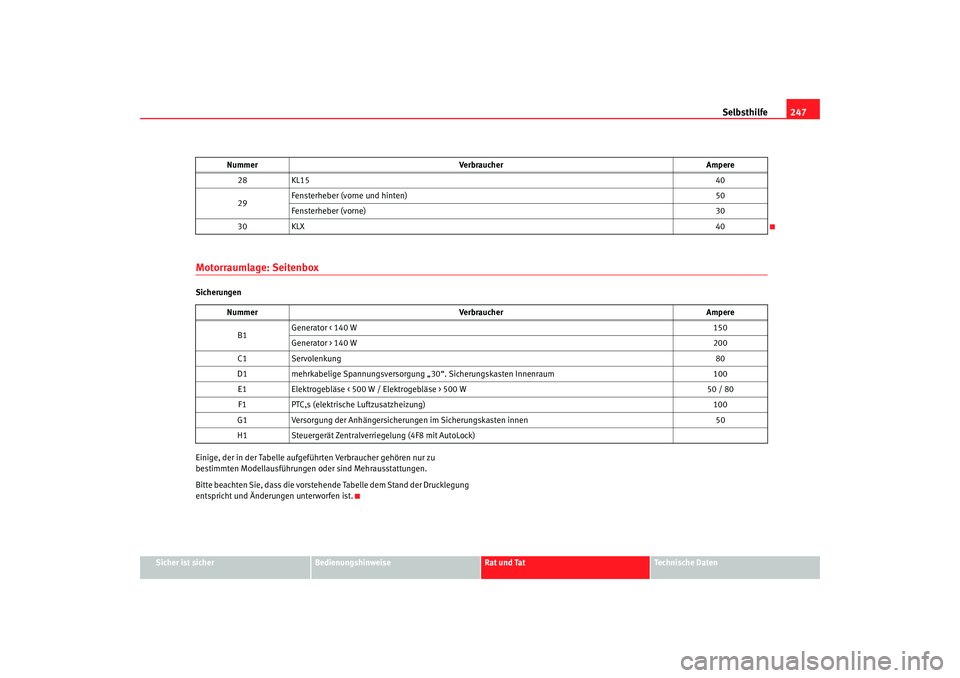

Selbsthilfe247
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Technische Daten
Motorraumlage: SeitenboxSicherungen
Einige, der in der Tabelle aufgeführten Verbraucher gehören nur zu
bestimmten Modellausführungen oder sind Mehrausstattungen.
Bitte beachten Sie, dass die vorstehende Tabelle dem Stand der Drucklegung
entspricht und Änderungen unterworfen ist.28
KL15 40
29 Fensterheber (vorne und hinten)
50
Fensterheber (vorne) 30
30 KLX 40
Nummer Verbraucher Ampere
B1 Generator < 140 W
150
Generator > 140 W 200
C1 Servolenkung 80
D1 mehrkabelige Spannungsversorgung „ 30“. Sicherungskasten Innenraum 100
E1 Elektrogebläse < 500 W / Elektrogebläse > 500 W 50 / 80
F1 PTC,s (elektrische Luftzusatzheizung) 100
G1 Versorgung der Anhängersicherunge n im Sicherungskasten innen 50
H1 Steuergerät Zentralverriegelung (4F8 mit AutoLock)
Nummer
Verbraucher Ampere
leon_aleman Seite 247 Dienstag, 22. August 2006 6:49 18

Selbsthilfe

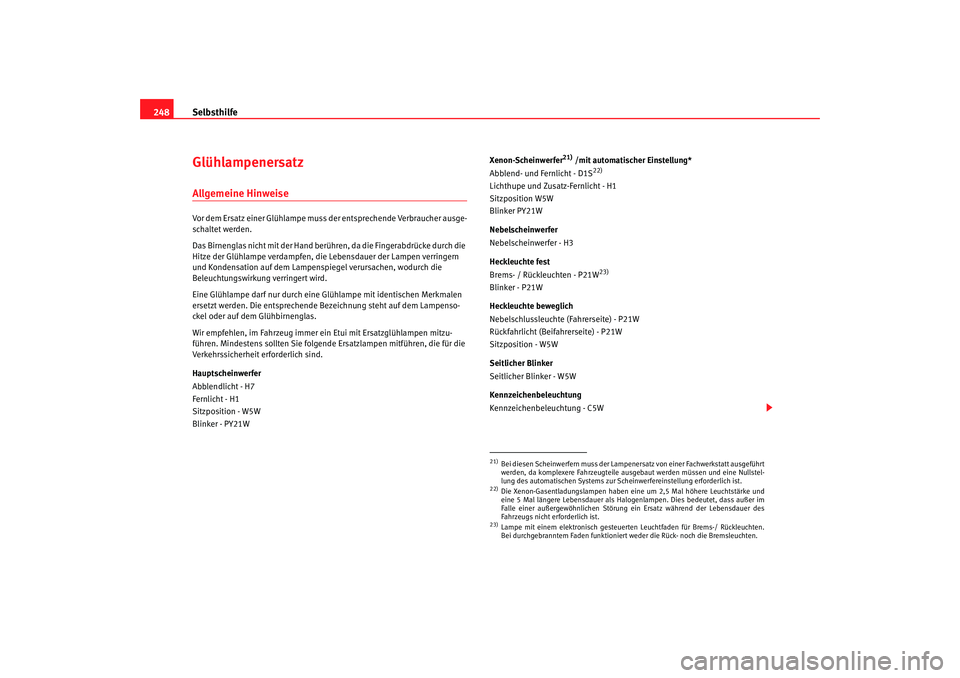

248GlühlampenersatzAllgemeine HinweiseVor dem Ersatz einer Glühlampe muss der entsprechende Verbraucher ausge-
schaltet werden.
Das Birnenglas nich t mit der Hand berühren, da die Fingerabdrücke durch die
Hitze der Glühlampe verdampfen, die Lebensdauer der Lampen verringern
und Kondensation auf dem Lampensp iegel verursachen, wodurch die
Beleuchtungswirkung verringert wird.
Eine Glühlampe darf nur durch eine Glühlampe mit identischen Merkmalen
ersetzt werden. Die entsprechende Bezeichnung steht auf dem Lampenso-
ckel oder auf dem Glühbirnenglas.
Wir empfehlen, im Fahrzeug immer ein Etui mit Ersatzglühlampen mitzu-
führen. Mindestens sollten Sie folgende Ersatzlampen mitführen, die für die
Verkehrssicherheit erforderlich sind.
Hauptscheinwerfer
Abblendlicht - H7
Fernlicht - H1
Sitzposition - W5W
Blinker - PY21W Xenon-Scheinwerfer
21) /mit automatischer Einstellung*
Abblend- und Fernlicht - D1S
22)
Lichthupe und Zusatz-Fernlicht - H1
Sitzposition W5W
Blinker PY21W
Nebelscheinwerfer
Nebelscheinwerfer - H3
Heckleuchte fest
Brems- / Rückleuchten - P21W
23)
Blinker - P21W
Heckleuchte beweglich
Nebelschlussleuchte (Fahrerseite) - P21W
Rückfahrlicht (Beifahrerseite) - P21W
Sitzposition - W5W
Seitlicher Blinker
Seitlicher Blinker - W5W
Kennzeichenbeleuchtung
Kennzeichenbeleuchtung - C5W21)Bei diesen Scheinwerfern muss der Lampenersatz von einer Fachwerkstatt ausgeführt
werden, da komplexere Fahrzeugteile ausgebaut werden müssen und eine Nullstel-
lung des automatischen Systems zur Scheinwerfereinstellung erforderlich ist.22)Die Xenon-Gasentladungslampen haben eine um 2,5 Mal höhere Leuchtstärke und
eine 5 Mal längere Lebensdauer als Halogenlampen. Dies bedeutet, dass außer im
Falle einer außergewöhnlichen Störung ein Ersatz während der Lebensdauer des
Fahrzeugs nicht erforderlich ist.23)Lampe mit einem elektronisch gesteuerten Leuchtfaden für Brems-/ Rückleuchten.
Bei durchgebranntem Faden funktioniert weder die Rück- noch die Bremsleuchten.
leon_aleman Seite 248 Dienstag, 22. August 2006 6:49 18
