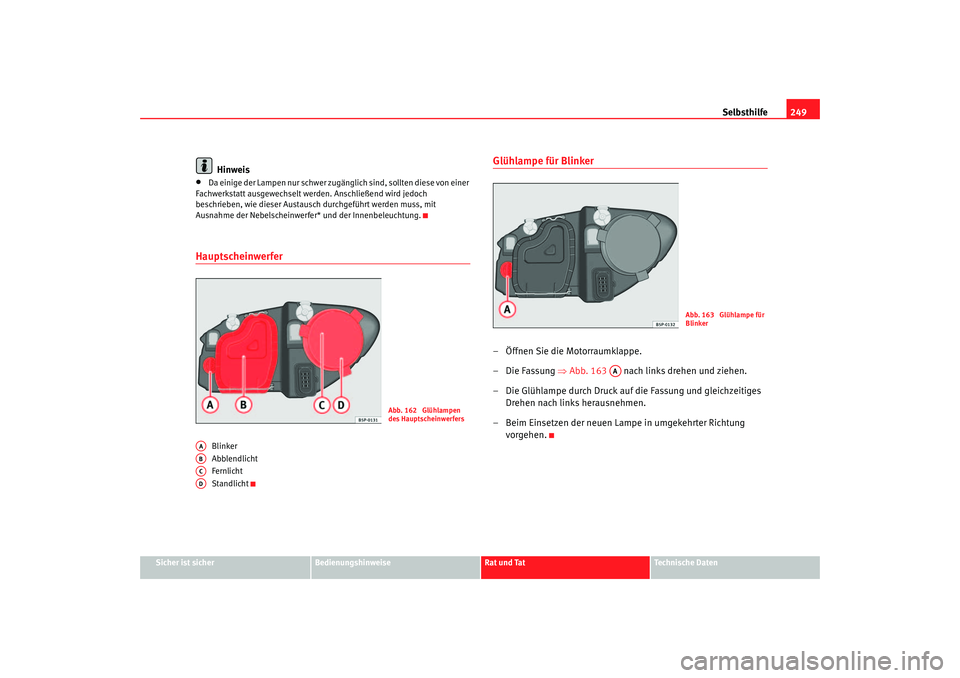

Da einige der Lampen nur schwer zugäng lich sind, sollten diese von einer
Fachwerkstatt ausgewechselt werden. Anschließend wird jedoch
beschrieben, wie dieser Austausc h durchgeführt werden muss, mit
Ausnahme der Nebelscheinwerfe r* und der Innenbeleuchtung.
Hauptscheinwerfer
Blinker
Abblendlicht
Fernlicht
Standlicht
Glühlampe für Blinker– Öffnen Sie die Motorraumklappe.
– Die Fassung ⇒Abb. 163 nach links drehen und ziehen.
– Die Glühlampe durch Druck auf die Fassung und gleichzeitiges Drehen nach links herausnehmen.
– Beim Einsetzen der neuen Lampe in umgekehrter Richtung vorgehen.
Abb. 162 Glühlampen
des Hauptscheinwerfers
AAABACAD
Abb. 163 Glühlampe für
Blinker
AA
leon_aleman Seite 249 Dienstag, 22. August 2006 6:49 18

Selbsthilfe

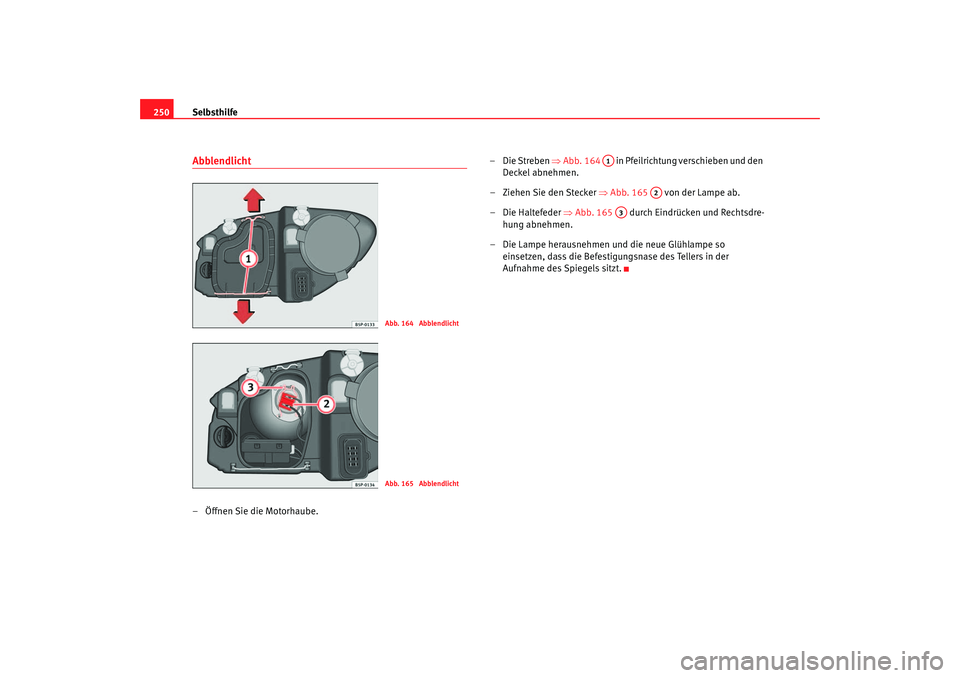

250Abblendlicht– Öffnen Sie die Motorhaube. –Die Streben ⇒
Abb. 164 in Pfeilrichtung verschieben und den
Deckel abnehmen.
– Ziehen Sie den Stecker ⇒Abb. 165 von der Lampe ab.
– Die Haltefeder ⇒ Abb. 165 durch Eindrücken und Rechtsdre-
hung abnehmen.
– Die Lampe herausnehmen und die neue Glühlampe so einsetzen, dass die Befestigungsnase des Tellers in der
Aufnahme des Spiegels sitzt.
Abb. 164 AbblendlichtAbb. 165 Abblendlicht
A1
A2
A3
leon_aleman Seite 250 Dienstag, 22. August 2006 6:49 18

Selbsthilfe251
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Technische Daten

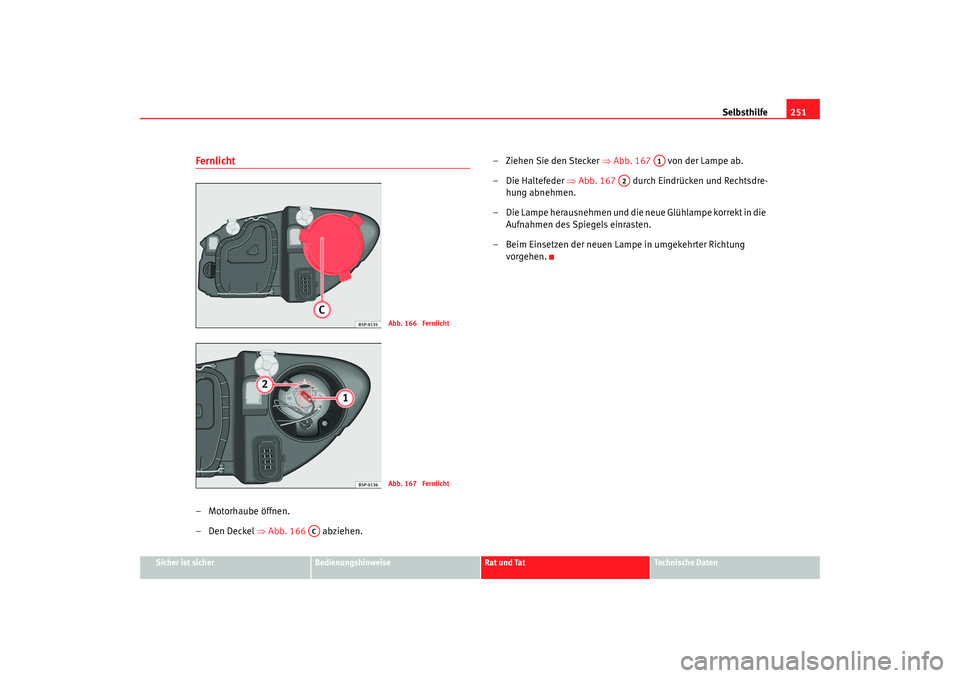

Fernlicht– Motorhaube öffnen.
–Den Deckel ⇒Abb. 166 abziehen. – Ziehen Sie den Stecker
⇒Abb. 167 von der Lampe ab.
– Die Haltefeder ⇒Abb. 167 durch Eindrücken und Rechtsdre-
hung abnehmen.
– Die Lampe herausnehmen und die neue Glühlampe korrekt in die Aufnahmen des Spiegels einrasten.
– Beim Einsetzen der neuen Lampe in umgekehrter Richtung vorgehen.
Abb. 166 FernlichtAbb. 167 Fernlicht
AC
A1
A2
leon_aleman Seite 251 Dienstag, 22. August 2006 6:49 18

Selbsthilfe

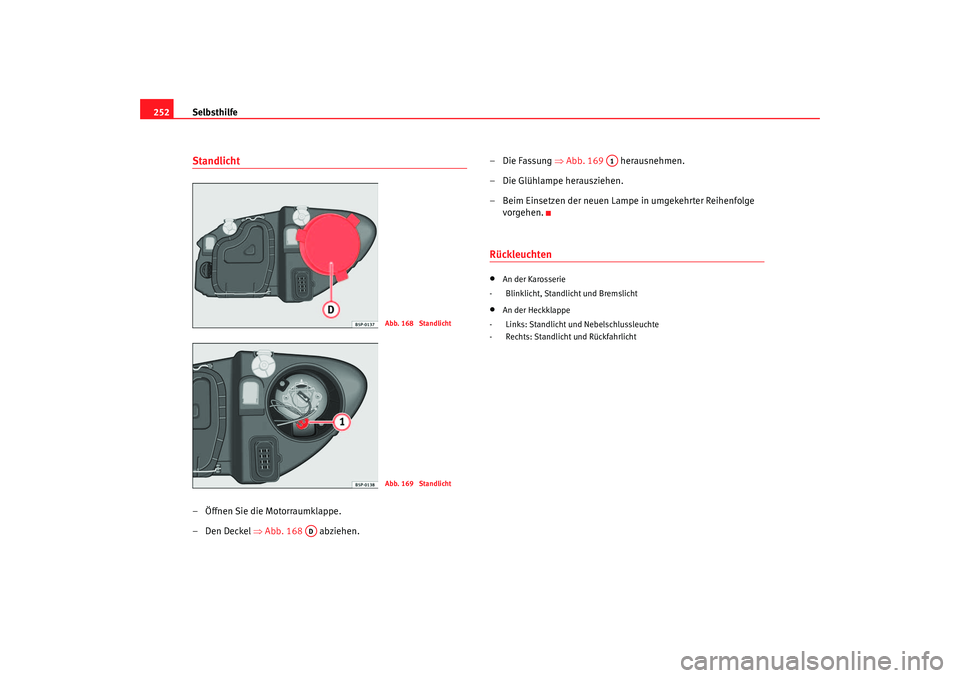

252Standlicht– Öffnen Sie die Motorraumklappe.
–Den Deckel ⇒Abb. 168 abziehen. – Die Fassung
⇒Abb. 169 herausnehmen.
– Die Glühlampe herausziehen.
– Beim Einsetzen der neuen Lampe in umgekehrter Reihenfolge vorgehen.
Rückleuchten•
An der Karosserie
- Blinklicht, Standlicht und Bremslicht
•
An der Heckklappe
- Links: Standlicht und Nebelschlussleuchte
- Rechts: Standlicht und Rückfahrlicht
Abb. 168 StandlichtAbb. 169 Standlicht
AD
A1
leon_aleman Seite 252 Dienstag, 22. August 2006 6:49 18

Selbsthilfe253
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Technische Daten

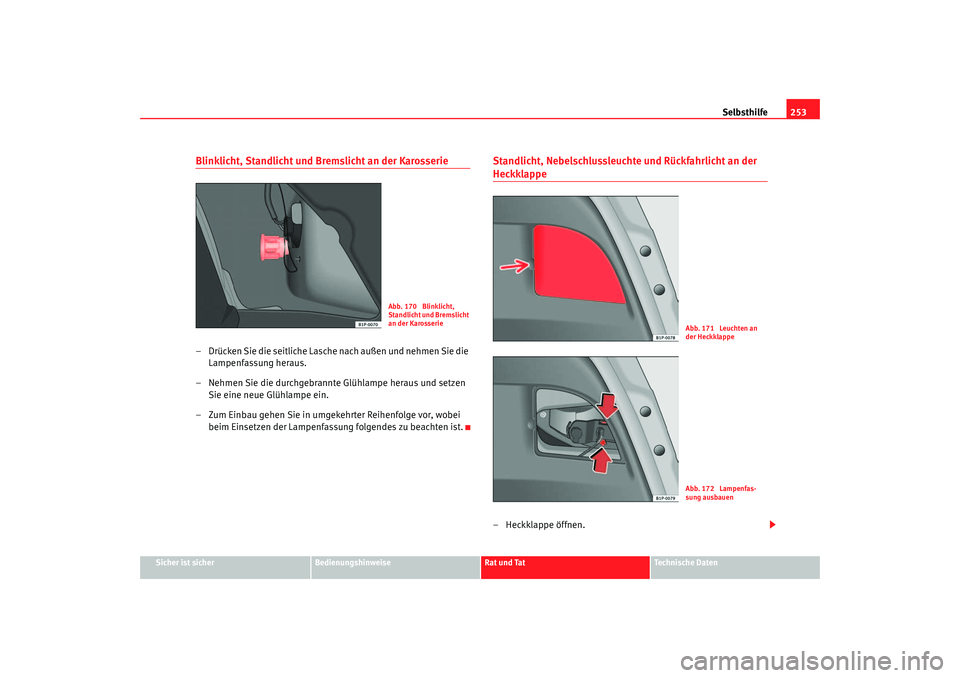

Blinklicht, Standlicht und Bremslicht an der Karosserie– Drücken Sie die seitliche Lasche nach außen und nehmen Sie die
Lampenfassung heraus.
– Nehmen Sie die durchgebrannte Glühlampe heraus und setzen Sie eine neue Glühlampe ein.
– Zum Einbau gehen Sie in umgekehrter Reihenfolge vor, wobei beim Einsetzen der Lampenfassung folgendes zu beachten ist.
Standlicht, Nebelschlussleuchte und Rückfahrlicht an der Heckklappe– Heckklappe öffnen.
Abb. 170 Blinklicht,
Standlicht und Bremslicht
an der Karosserie
Abb. 171 Leuchten an
der HeckklappeAbb. 172 Lampenfas-
sung ausbauen
leon_aleman Seite 253 Dienstag, 22. August 2006 6:49 18

Selbsthilfe
254
– Den Deckel abziehen. Siehe Pfeil ⇒ Seite 253, Abb. 171.
– Die Lampenfassung durch Eindrücken der Haltelaschen heraus- ziehen ⇒Seite 253, Abb. 172 .
– Ersetzen Sie die defekte Glühlampe, indem Sie sie nach links herausdrehen.

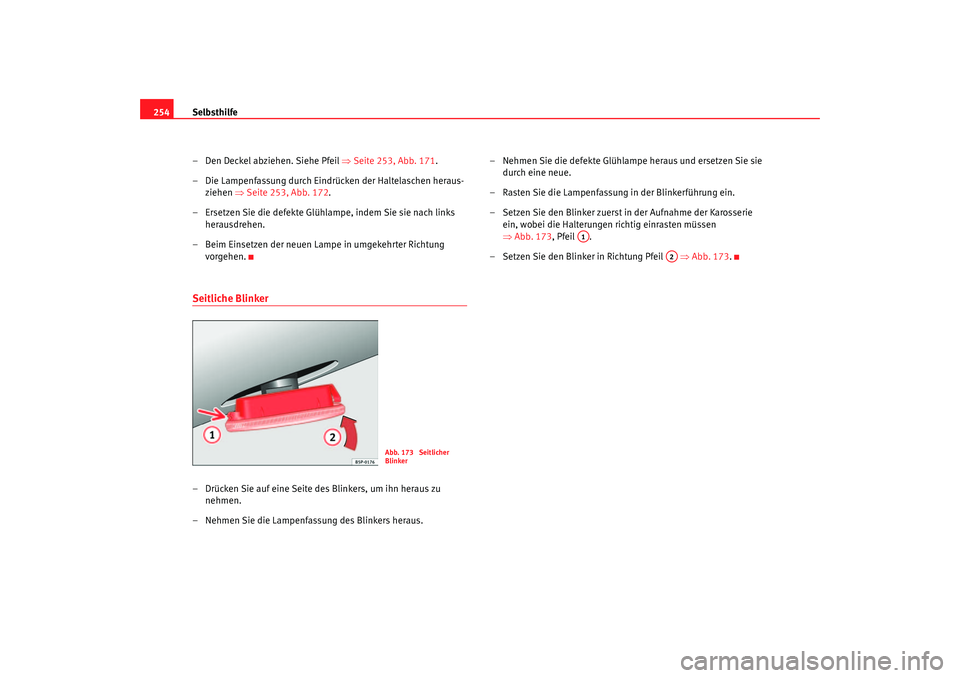

– Beim Einsetzen der neuen Lampe in umgekehrter Richtung vorgehen.Seitliche Blinker– Drücken Sie auf eine Seite des Blinkers, um ihn heraus zu nehmen.
– Nehmen Sie die Lampenfassung des Blinkers heraus. – Nehmen Sie die defekte Glühlampe heraus und ersetzen Sie sie
durch eine neue.
– Rasten Sie die Lampenfassung in der Blinkerführung ein.
– Setzen Sie den Blinker zuerst in der Aufnahme der Karosserie ein, wobei die Halterungen richtig einrasten müssen
⇒Abb. 173 , Pfeil .
– Setzen Sie den Blinker in Richtung Pfeil ⇒Abb. 173 .
Abb. 173 Seitlicher
Blinker
A1
A2
leon_aleman Seite 254 Dienstag, 22. August 2006 6:49 18

Selbsthilfe255
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Technische Daten

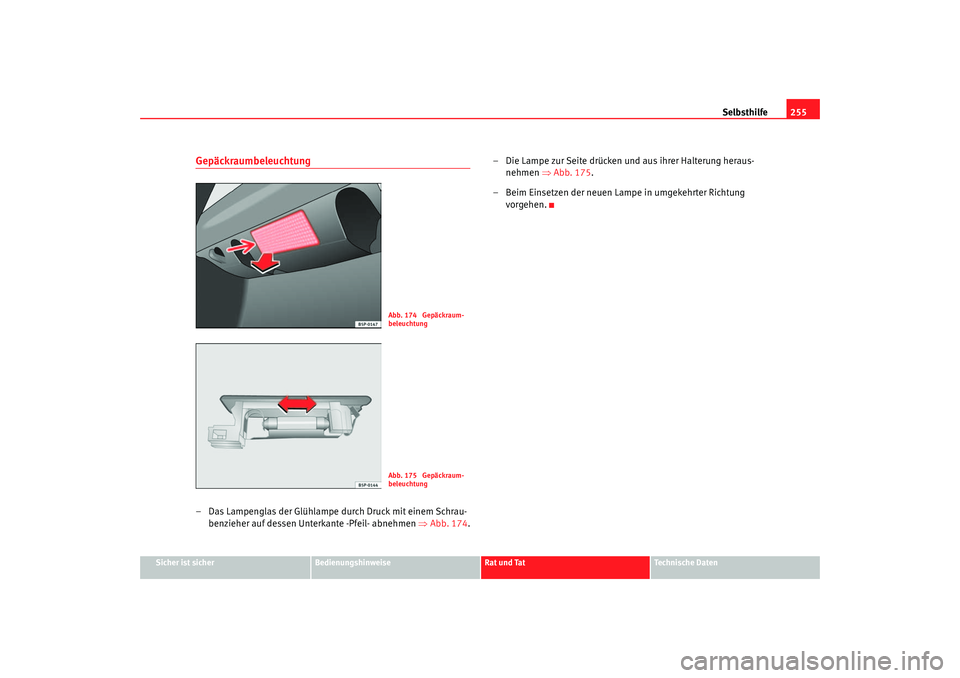

Gepäckraumbeleuchtung– Das Lampenglas der Glühlampe durch Druck mit einem Schrau-
benzieher auf dessen Unterkante -Pfeil- abnehmen ⇒ Abb. 174.– Die Lampe zur Seite drücken und aus ihrer Halterung heraus-
nehmen ⇒Abb. 175 .
– Beim Einsetzen der neuen Lampe in umgekehrter Richtung vorgehen.
Abb. 174 Gepäckraum-
beleuchtungAbb. 175 Gepäckraum-
beleuchtung
leon_aleman Seite 255 Dienstag, 22. August 2006 6:49 18

Selbsthilfe
256Kennzeichenbeleuchtung– Drehen Sie zum Abnehmen des Lampenglases die Schrauben
heraus ⇒Abb. 176 . – Nehmen Sie die Glühlampe in Pfeilrichtung heraus
⇒Abb. 177 .
– Beim Einsetzen der neuen Lampe in umgekehrter Richtung vorgehen.
Abb. 176 Kennzeichen-
beleuchtungAbb. 177 Kennzeichen-
beleuchtung
leon_aleman Seite 256 Dienstag, 22. August 2006 6:49 18

Selbsthilfe257
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Technische Daten

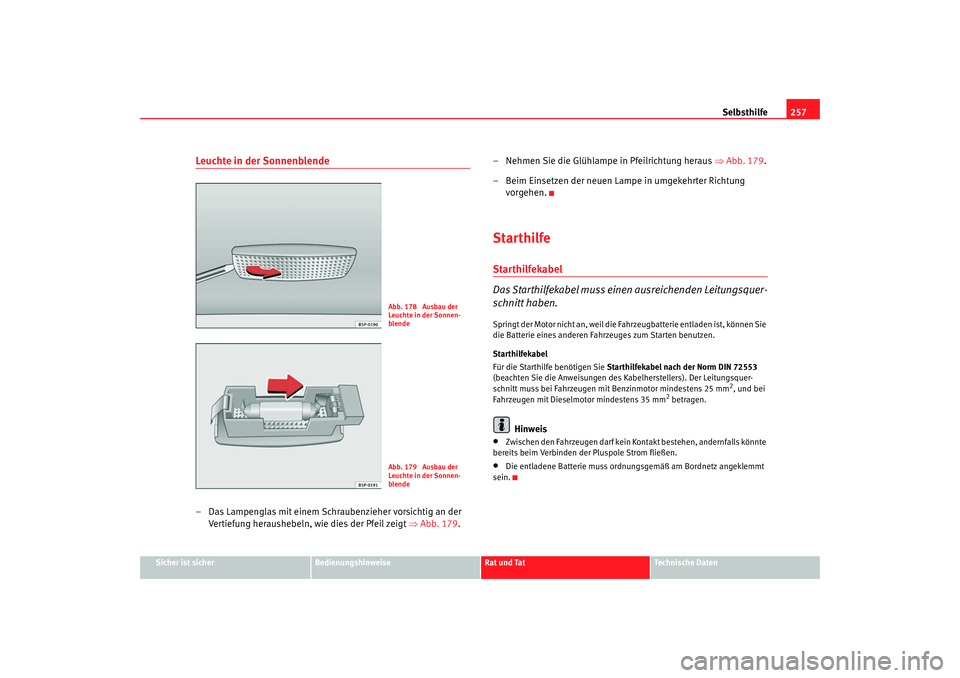

Leuchte in der Sonnenblende– Das Lampenglas mit einem Schraubenzieher vorsichtig an der
Vertiefung heraushebeln, wie dies der Pfeil zeigt ⇒Abb. 179 .– Nehmen Sie die Glühlampe in Pfeilrichtung heraus
⇒Abb. 179 .
– Beim Einsetzen der neuen Lampe in umgekehrter Richtung vorgehen.
StarthilfeStarthilfekabel
Das Starthilfekabel muss einen ausreichenden Leitungsquer-
schnitt haben.Springt der Motor nicht an, weil die Fahrzeugbatterie entladen ist, können Sie
die Batterie eines anderen Fahrzeuges zum Starten benutzen.
Starthilfekabel
Für die Starthilfe benötigen Sie Starthilfekabel nach der Norm DIN 72553
(beachten Sie die Anweisungen des Kabelherstellers). Der Leitungsquer-
schnitt muss bei Fahrzeugen mit Benzinmotor mindestens 25 mm
2, und bei
Fahrzeugen mit Dieselmotor mindestens 35 mm
2 betragen.
Hinweis
•
Zwischen den Fahrzeugen darf kein Kontakt bestehen, andernfalls könnte
bereits beim Verbinden der Pluspole Strom fließen.
•
Die entladene Batterie muss ordnungsgemäß am Bordnetz angeklemmt
sein.
Abb. 178 Ausbau der
Leuchte in der Sonnen-
blendeAbb. 179 Ausbau der
Leuchte in der Sonnen-
blende
leon_aleman Seite 257 Dienstag, 22. August 2006 6:49 18

Selbsthilfe
258Starthilfe durchführenIn der ⇒Abb. 180 ist die entladene Batterie und die strom-
gebende Batterie.
Starthilfekabel-Anschluss
– Schalten Sie an beiden Fahrzeugen die Zündung aus ⇒.
1. Klemmen Sie ein Ende des roten Starthilfekabels an den Pluspol ⇒Abb. 180 des Fahrzeugs mit der entladenen Batterie
⇒ .
2. Klemmen Sie das andere Ende des roten Starthilfekabels an den Pluspol des stromgebenden Fahrzeugs.
3. Klemmen Sie ein Ende des schwarzen Starthilfekabels an den Minuspol der entladenen Batterie. 4. Klemmen Sie das andere Ende des schwarzen Starthilfekabels
beim Fahrzeug mit der entladenen Batterie an ein massives,
fest mit dem Motorblock verschraubtes Metallteil oder an den
Motorblock selbst an, jedoch nicht in der Nähe der Batterie
⇒ .
5. Verlegen Sie die Leitungen so, dass sie nicht von sich drehenden Teilen im Motorraum erfasst werden können.
Einschalten
6. Starten Sie den Motor des stromgebenden Fahrzeugs und lassen Sie ihn im Leerlauf laufen.
7. Starten Sie den Motor des Fahrzeugs mit der entladenen Batterie und warten Sie zwei bis drei Minuten, bis der Motor „läuft“.
Starthilfekabel abnehmen
8. Schalten Sie vor dem Abklemmen der Starthilfekabel das Fahr- licht – falls eingeschaltet – aus.
9. Schalten Sie im Fahrzeug mit der entladenen Batterie das Heizungsgebläse und die Heckscheibenbeheizung ein, damit
beim Abklemmen auftretende Spannungsspitzen abgebaut
werden.
10. Nehmen Sie die Kabel bei laufenden Motoren genau in der umgekehrten Reihenfolge, wie oben beschrieben, ab.
Achten Sie darauf, dass die angeschlossenen Polzangen ausreichend metal-
lischen Kontakt haben.
Falls der Motor nicht anspringt: Brechen Sie den Startvorgang nach
10 Sekunden ab und wiederholen Sie ihn dann nach etwa einer Minute.
Abb. 180 Schema für das
Anklemmen der Starthil-
fekabel
AA
AB
A+
A+A-
AX
