Accesorios, cambio de piezas y modificaciones209
Seguridad ante todoInstrucciones de ManejoConsejos prácticosDatos Técnicos
Montaje posterior de un dispositivo de
remolque*
Es posible reequipar el vehículo posteriormente con un
dispositivo de remolque.

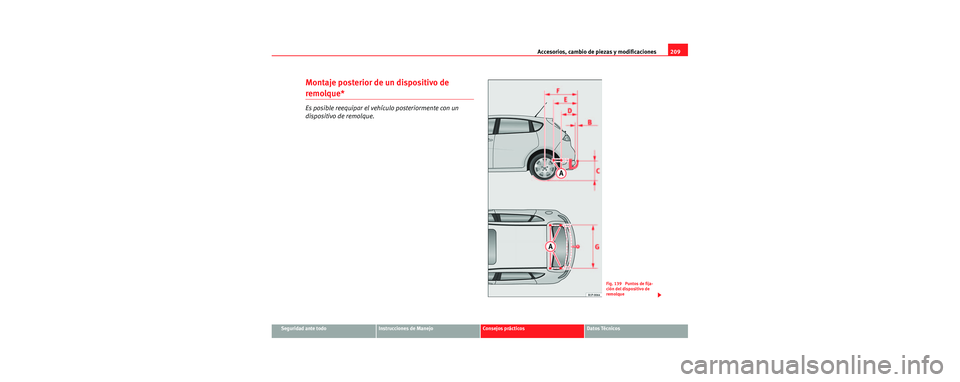

Fig. 139 Puntos de fija-
ción del dispositivo de
remolque
s2sc.2.book Seite 209 Dienstag, 18. Juli 2006 3:39 15

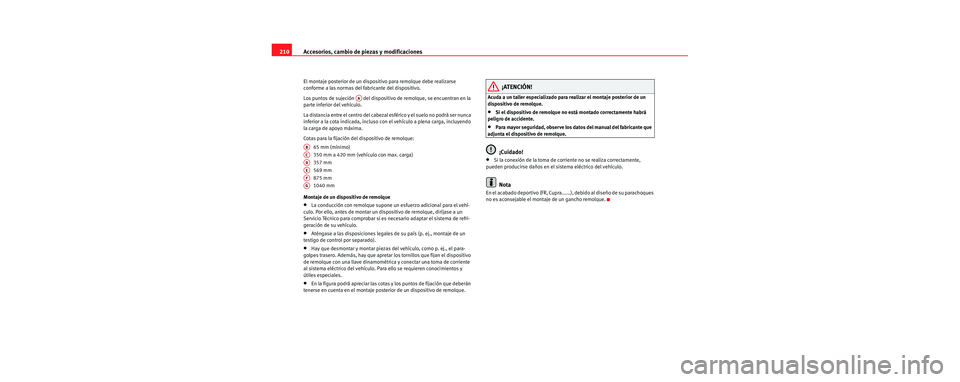

Accesorios, cambio de piezas y modificaciones
210
El montaje posterior de un dispositivo para remolque debe realizarse
conforme a las normas del fabricante del dispositivo.
Los puntos de sujeción del disposit ivo de remolque, se encuentran en la
parte inferior del vehículo.
La distancia entre el centro del cabezal esférico y el suelo no podrá ser nunca
inferior a la cota indicada, incluso con el vehículo a plena carga, incluyendo
la carga de apoyo máxima.
Cotas para la fijación de l dispositivo de remolque:
65 mm (mínimo)
350 mm a 420 mm (vehículo con max. carga)
357 mm
569 mm
875 mm
1040 mm
Montaje de un dispositivo de remolque
•La conducción con remolque supone un esfuerzo adicional para el vehí-
culo. Por ello, antes de montar un di spositivo de remolque, diríjase a un
Servicio Técnico para comprobar si es necesario adaptar el sistema de refri-
geración de su vehículo.
•Aténgase a las disposiciones legales de su país (p. ej., montaje de un
testigo de control por separado).
•Hay que desmontar y montar piezas del vehículo, como p. ej., el para-
golpes trasero. Además, hay que apretar los tornillos que fijan el dispositivo
de remolque con una llave dinamométric a y conectar una toma de corriente
al sistema eléctrico del vehículo. Para ello se requieren conocimientos y
útiles especiales.
•En la figura podrá apreciar las cotas y los puntos de fijación que deberán
tenerse en cuenta en el montaje posterior de un dispositivo de remolque.
¡ATENCIÓN!
Acuda a un taller especializado para realizar el montaje posterior de un
dispositivo de remolque.
•Si el dispositivo de remolque no está montado correctamente habrá
peligro de accidente.
•Para mayor seguridad, observe los datos del manual del fabricante que
adjunta el dispositivo de remolque.
¡Cuidado!
•Si la conexión de la toma de corriente no se realiza correctamente,
pueden producirse daños en el sistema eléctrico del vehículo.
Nota
En el acabado deportivo (FR, Cupra......), debido al diseño de su parachoques
no es aconsejable el montaje de un gancho remolque.
AA
AB
AC
AD
AE
AF
AG
s2sc.2.book Seite 210 Dienstag, 18. Juli 2006 3:39 15

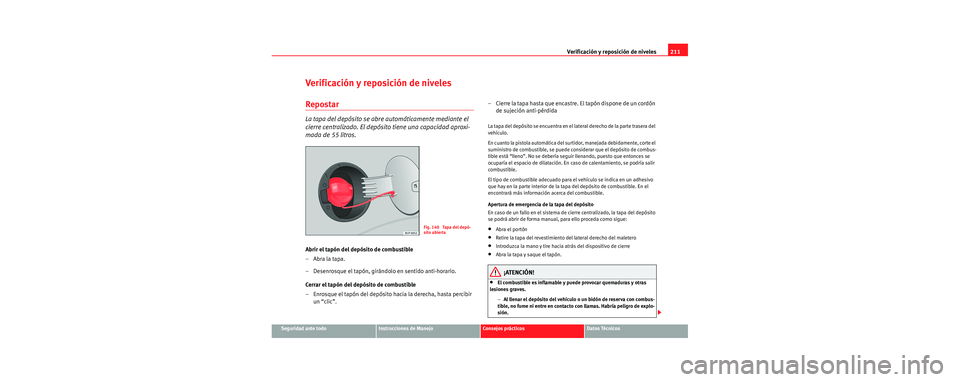

Verificación y reposición de niveles211
Seguridad ante todoInstrucciones de ManejoConsejos prácticosDatos Técnicos
Verificación y reposición de niveles
Repostar
La tapa del depósito se abre automáticamente mediante el
cierre centralizado. El depósito tiene una capacidad aproxi-
mada de 55 litros.
Abrir el tapón del depósito de combustible
–Abra la tapa.
– Desenrosque el tapón, girándolo en sentido anti-horario.
Cerrar el tapón del depósito de combustible
– Enrosque el tapón del depósito hacia la derecha, hasta percibir
un “clic”. – Cierre la tapa hasta que encastre. El tapón dispone de un cordón
de sujeción anti-pérdida
La tapa del depósito se encuentra en el lateral derecho de la parte trasera del
vehículo.
En cuanto la pistola automática del surt idor, manejada debidamente, corte el
suministro de combustible, se puede considerar que el depósito de combus-
tible está “lleno”. No se debería seguir llenando, puesto que entonces se
ocuparía el espacio de dilatación. En caso de calentamiento, se podría salir
combustible.
El tipo de combustible adecuado para el vehículo se indica en un adhesivo
que hay en la parte interior de la tapa del depósito de combustible. En el
encontrará más información acerca del combustible.
Apertura de emergencia de la tapa del depósito
En caso de un fallo en el sistema de cierre centralizado, la tapa del depósito
se podrá abrir de forma manual, para ello proceda como sigue:
•Abra el portón
•Retire la tapa del revestimiento del lateral derecho del maletero
•Introduzca la mano y tire hacia atrás del dispositivo de cierre
•Abra la tapa y saque el tapón.
¡ATENCIÓN!
•El combustible es inflamable y puede provocar quemaduras y otras
lesiones graves.
−Al llenar el depósito del vehículo o un bidón de reserva con combus-
tible, no fume ni entre en contacto con llamas. Habría peligro de explo-
sión.
Fig. 140 Tapa del depó-
sito abierta
s2sc.2.book Seite 211 Dienstag, 18. Juli 2006 3:39 15

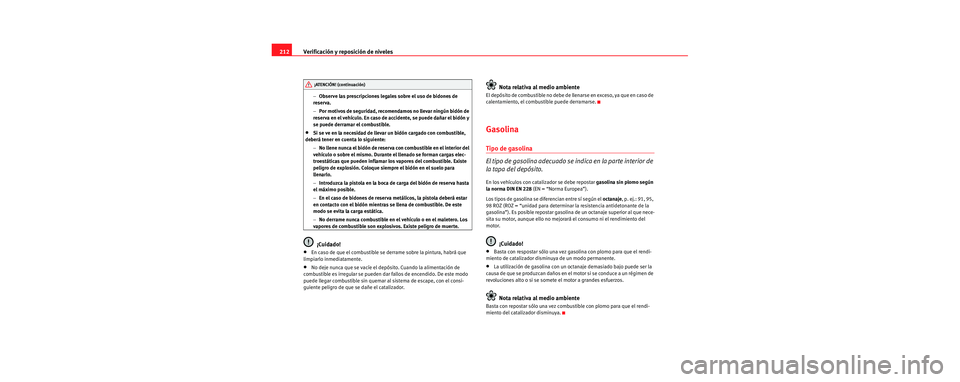

Verificación y reposición de niveles
212
− Observe las prescripciones legales sobre el uso de bidones de
reserva.
− Por motivos de seguridad, recomendamos no llevar ningún bidón de
reserva en el vehículo. En caso de accidente, se puede dañar el bidón y
se puede derramar el combustible.
•Si se ve en la necesidad de llevar un bidón cargado con combustible,
deberá tener en cuenta lo siguiente:
−No llene nunca el bidón de reserva con combustible en el interior del
vehículo o sobre el mismo. Durante el llenado se forman cargas elec-
troestáticas que pueden inflamar los vapores del combustible. Existe
peligro de explosión. Coloque siempre el bidón en el suelo para
llenarlo.
− Introduzca la pistola en la boca de carga del bidón de reserva hasta
el máximo posible.
− En el caso de bidones de reserva metálicos, la pistola deberá estar
en contacto con el bidón mientras se llena de combustible. De este
modo se evita la carga estática.
− No derrame nunca combustible en el vehículo o en el maletero. Los
vapores de combustible son explosivos. Existe peligro de muerte.
¡Cuidado!
•En caso de que el combustible se derrame sobre la pintura, habrá que
limpiarlo inmediatamente.
•No deje nunca que se vacíe el depó sito. Cuando la alimentación de
combustible es irregular se pueden dar fallos de encendido. De este modo
puede llegar combustible sin quemar al sistema de escape, con el consi-
guiente peligro de que se dañe el catalizador.
Nota relativa al medio ambiente
El depósito de combustible no debe de llenarse en exceso, ya que en caso de
calentamiento, el combustible puede derramarse.
Gasolina
Tipo de gasolina
El tipo de gasolina adecuado se indica en la parte interior de
la tapa del depósito.
En los vehículos con catalizador se debe repostar gasolina sin plomo según
la norma DIN EN 228 (EN = “Norma Europea”).
Los tipos de gasolina se diferencian entre sí según el octanaje, p. ej.: 91, 95,
98 ROZ (ROZ = “unidad para determinar la resistencia antidetonante de la
gasolina”). Es posible repostar gasolina de un octanaje superior al que nece-
sita su motor, aunque ello no mejorará el consumo ni el rendimiento del
motor.
¡Cuidado!
•Basta con respostar sólo una vez gasolina con plomo para que el rendi-
miento de catalizador disminuya de un modo permanente.
•La utilización de gasolina con un octanaje demasiado bajo puede ser la
causa de que se produzcan daños en el motor si se conduce a un régimen de
revoluciones alto o si se somete el motor a grandes esfuerzos.
Nota relativa al medio ambiente
Basta con repostar sólo una vez combustible con plomo para que el rendi-
miento del catalizador disminuya.
¡ATENCIÓN! (continuación)
s2sc.2.book Seite 212 Dienstag, 18. Juli 2006 3:39 15

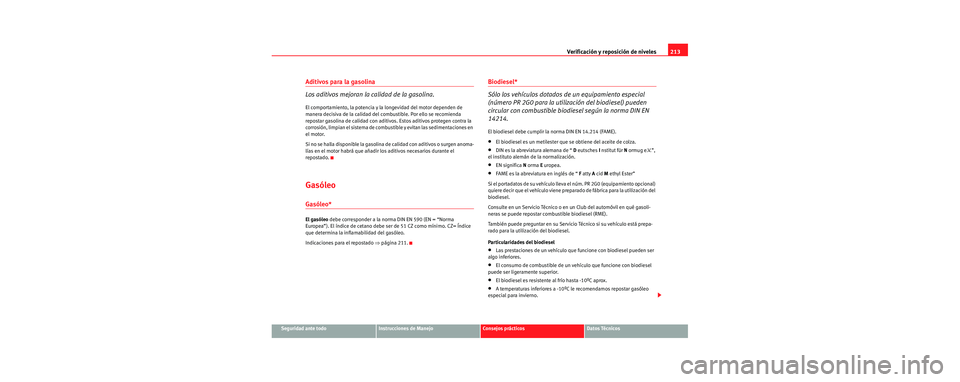

Verificación y reposición de niveles213
Seguridad ante todoInstrucciones de ManejoConsejos prácticosDatos Técnicos
Aditivos para la gasolina
Los aditivos mejoran la calidad de la gasolina.
El comportamiento, la potencia y la longevidad del motor dependen de
manera decisiva de la calidad del combustible. Por ello se recomienda
repostar gasolina de calidad con aditivos. Estos aditivos protegen contra la
corrosión, limpian el sistema de combustible y evitan las sedimentaciones en
el motor.
Si no se halla disponible la gasolina de calidad con aditivos o surgen anoma-
lías en el motor habrá que añadir los aditivos necesarios durante el
repostado.
Gasóleo
Gasóleo*
El gasóleo debe corresponder a la norma DIN EN 590 (EN = “Norma
Europea”). El índice de cetano debe ser de 51 CZ como mínimo. CZ= Índice
que determina la inflamabilidad del gasóleo.
Indicaciones para el repostado ⇒página 211.
Biodiesel*
Sólo los vehículos dotados de un equipamiento especial
(número PR 2G0 para la utilización del biodiesel) pueden
circular con combustible biodiesel según la norma DIN EN
14214.
El biodiesel debe cumplir la norma DIN EN 14.214 (FAME).
•El biodiesel es un metilester que se obtiene del aceite de colza.
•DIN es la abreviatura alemana de “ D eutsches I nstitut für N ormug e.V.”,
el instituto alemán de la normalización.
•EN significa N orma E uropea.
•FAME es la abreviatura en inglés de “ F atty A cid M ethyl Ester”
Si el portadatos de su vehículo lleva el núm. PR 2G0 (equipamiento opcional)
quiere decir que el vehículo viene preparado de fábrica para la utilización del
biodiesel.
Consulte en un Servicio Técnico o en un Club del automóvil en qué gasoli-
neras se puede repostar combustible biodiesel (RME).
También puede preguntar en su Servicio Técnico si su vehículo está prepa-
rado para la utilización del biodiesel.
Particularidades del biodiesel
•Las prestaciones de un vehículo que funcione con biodiesel pueden ser
algo inferiores.
•El consumo de combustible de un vehículo que funcione con biodiesel
puede ser ligeramente superior.
•El biodiesel es resistente al frío hasta -10ºC aprox.
•A temperaturas inferiores a -10ºC le recomendamos repostar gasóleo
especial para invierno.
s2sc.2.book Seite 213 Dienstag, 18. Juli 2006 3:39 15

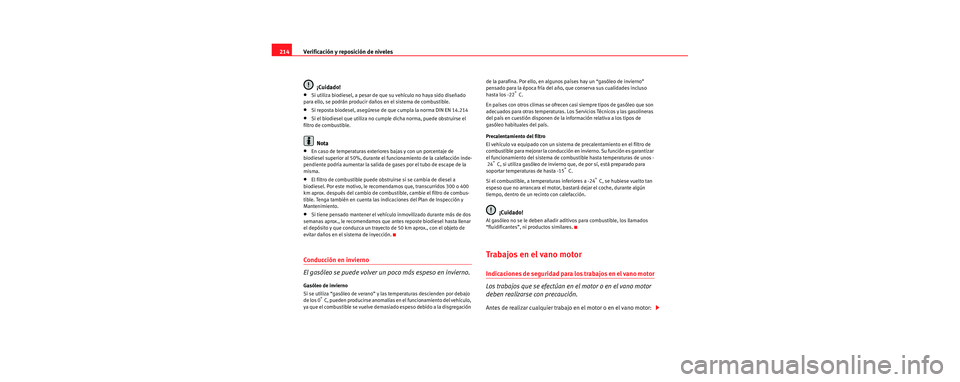

Verificación y reposición de niveles
214
¡Cuidado!
•Si utiliza biodiesel, a pesar de que su vehículo no haya sido diseñado
para ello, se podrán producir daños en el sistema de combustible.
•Si reposta biodesel, asegúrese de que cumpla la norma DIN EN 14.214
•Si el biodiesel que utiliza no cumple dicha norma, puede obstruirse el
filtro de combustible.
Nota
•En caso de temperaturas exteriores bajas y con un porcentaje de
biodiesel superior al 50%, durante el func ionamiento de la calefacción inde-
pendiente podría aumentar la salida de gases por el tubo de escape de la
misma.
•El filtro de combustible puede obstruirse si se cambia de diesel a
biodiesel. Por este motivo, le recomendamos que, transcurridos 300 o 400
km aprox. después del cambio de combustible, cambie el filtro de combus-
tible. Tenga también en cuenta las indicaciones del Plan de Inspección y
Mantenimiento.
•Si tiene pensado mantener el vehículo inmovilizado durante más de dos
semanas aprox., le recomendamos que antes reposte biodiesel hasta llenar
el depósito y que conduzca un trayecto de 50 km aprox., con el objeto de
evitar daños en el sistema de inyección.
Conducción en invierno
El gasóleo se puede volver un poco más espeso en invierno.
Gasóleo de invierno
Si se utiliza “gasóleo de verano” y las temperaturas descienden por debajo
de los 0
° C, pueden producirse anomalías en el funcionamiento del vehículo,
ya que el combustible se vuelve demasiado espeso debido a la disgregación de la parafina. Por ello, en algunos países hay un “gasóleo de invierno”
pensado para la época fría del año,
que conserva sus cualidades incluso
hasta los -22
° C.
En países con otros climas se ofrecen casi siempre tipos de gasóleo que son
adecuados para otras temperaturas. Los Servicios Técnicos y las gasolineras
del país en cuestión disponen de la información relativa a los tipos de
gasóleo habituales del país.
Precalentamiento del filtro
El vehículo va equipado con un sistema de precalentamiento en el filtro de
combustible para mejorar la conducción en invierno. Su función es garantizar
el funcionamiento del sistema de combustible hasta temperaturas de unos -
24
° C, si utiliza gasóleo de invierno que, de por sí, está preparado para
soportar temperaturas de hasta -15° C.
Si el combustible, a temperaturas inferiores a -24
° C, se hubiese vuelto tan
espeso que no arrancara el motor, bastará dejar el coche, durante algún
tiempo, dentro de un recinto con calefacción.
¡Cuidado!
Al gasóleo no se le deben añadir aditivos para combustible, los llamados
“fluidificantes”, ni productos similares.
Trabajos en el vano motor
Indicaciones de seguridad para los trabajos en el vano motor
Los trabajos que se efectúan en el motor o en el vano motor
deben realizarse con precaución.
Antes de realizar cualquier trabajo en el motor o en el vano motor:
s2sc.2.book Seite 214 Dienstag, 18. Juli 2006 3:39 15

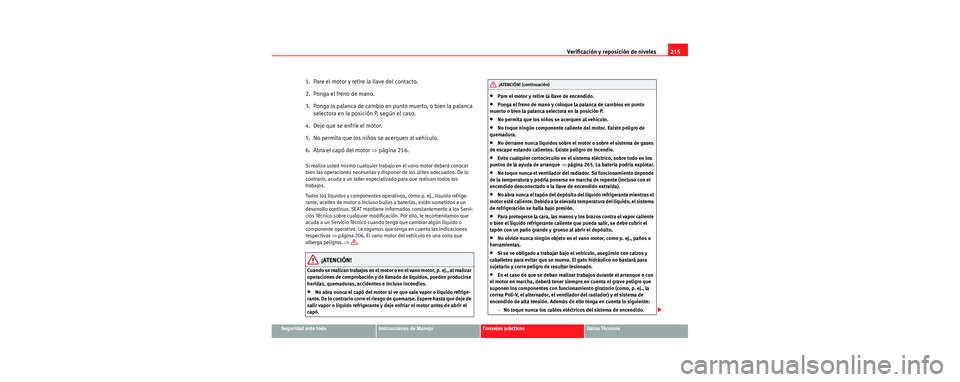

Verificación y reposición de niveles215
Seguridad ante todoInstrucciones de ManejoConsejos prácticosDatos Técnicos
1. Pare el motor y retire la llave del contacto.
2. Ponga el freno de mano.
3. Ponga la palanca de cambio en punto muerto, o bien la palanca
selectora en la posición P, según el caso.
4. Deje que se enfríe el motor.
5. No permita que los niños se acerquen al vehículo.
6. Abra el capó del motor ⇒página 216.
Si realiza usted mismo cualquier trabajo en el vano motor deberá conocer
bien las operaciones necesarias y disponer de los útiles adecuados. De lo
contrario, acuda a un taller especializado para que realicen todos los
trabajos.
Todos los líquidos y componentes operativos, como p. ej., líquido refrige-
rante, aceites de motor o incluso bujías y baterías, están sometidos a un
desarrollo continuo. SEAT mantiene in formados constantemente a los Servi-
cios Técnico sobre cualquier modificación. Por ello, le recomendamos que
acuda a un Servicio Técnico cuando tenga que cambiar algún líquido o
componente operativo. Le rogamos que tenga en cuenta las indicaciones
respectivas ⇒página 206. El vano motor del vehículo es una zona que
alberga peligros. ⇒.
¡ATENCIÓN!
Cuando se realizan trabajos en el motor o e n e l va n o m o t o r, p . e j . , al re a l i z a r
operaciones de comprobación y de llenado de líquidos, pueden producirse
heridas, quemaduras, accidentes e incluso incendios.
•No abra nunca el capó del motor si ve que sale vapor o líquido refrige-
rante. De lo contrario corre el riesgo de quemarse. Espere hasta que deje de
salir vapor o líquido refrigerante y deje enfriar el motor antes de abrir el
capó.
•Pare el motor y retire la llave de encendido.
•Ponga el freno de mano y coloque la palanca de cambios en punto
muerto o bien la palanca selectora en la posición P.
•No permita que los niños se acerquen al vehículo.
•No toque ningún componente caliente del motor. Existe peligro de
quemadura.
•No derrame nunca líquidos sobre el motor o sobre el sistema de gases
de escape estando calientes. Existe peligro de incendio.
•Evite cualquier cortocircuito en el sistema eléctrico, sobre todo en los
puntos de la ayuda de arranque ⇒página 265. La batería podría explotar.
•No toque nunca el ventilador del radiador. Su funcionamiento depende
de la temperatura y podría ponerse en marcha de repente (incluso con el
encendido desconectado o la llave de encendido extraída).
•No abra nunca el tapón del depósito del líquido refrigerante mientras el
motor esté caliente. Debido a la elevada temperatura del líquido, el sistema
de refrigeración se halla bajo presión.
•Para protegerse la cara, las manos y los brazos contra el vapor caliente
o bien el líquido refrigerante caliente que pueda salir, se debe cubrir el
tapón con un paño grande y gr ueso al abrir el depósito.
•No olvide nunca ningún objeto en el vano motor, como p. ej., paños o
herramientas.
•Si se ve obligado a trabajar bajo el vehículo, asegúrelo con calzos y
caballetes para evitar que se mueva. El gato hidráulico no bastará para
sujetarlo y corre peligro de resultar lesionado.
•En el caso de que se deban realizar trabajos durante el arranque o con
el motor en marcha, deberá tener siempre en cuenta el grave peligro que
suponen los componentes con funcionamiento giratorio (como, p. ej., la
correa Poli-V, el alternador, el ventilador del radiador) y el sistema de
encendido de alta tensión. Además de ello tenga en cuenta lo siguiente:
−No toque nunca los cables eléctricos del sistema de encendido.
¡ATENCIÓN! (continuación)
s2sc.2.book Seite 215 Dienstag, 18. Juli 2006 3:39 15

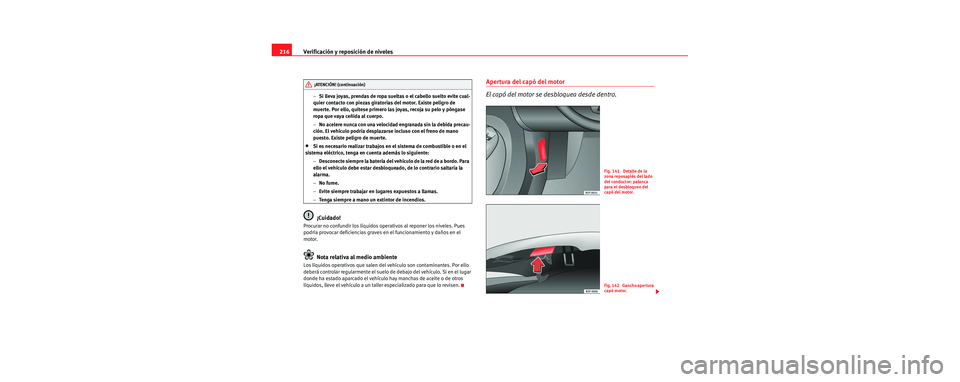

Verificación y reposición de niveles
216
− Si lleva joyas, prendas de ropa sueltas o el cabello suelto evite cual-
quier contacto con piezas giratorias del motor. Existe peligro de
muerte. Por ello, quítese primero las joyas, recoja su pelo y póngase
ropa que vaya ceñida al cuerpo.
− No acelere nunca con una velocidad engranada sin la debida precau-
ción. El vehículo podría desplazarse incluso con el freno de mano
puesto. Existe peligro de muerte.
•Si es necesario realizar trabajos en el sistema de combustible o en el
sistema eléctrico, tenga en cuenta además lo siguiente:
−Desconecte siempre la batería del vehículo de la red de a bordo. Para
ello el vehículo debe estar desbloqueado, de lo contrario saltaría la
alarma.
− No fume.
− Evite siempre trabajar en lugares expuestos a llamas.
− Tenga siempre a mano un extintor de incendios.
¡Cuidado!
Procurar no confundir los líquidos operativos al reponer los niveles. Pues
podría provocar deficiencias graves en el funcionamiento y daños en el
motor.
Nota relativa al medio ambiente
Los líquidos operativos que salen del vehículo son contaminantes. Por ello
deberá controlar regularmente el suelo de debajo del vehículo. Si en el lugar
donde ha estado aparcado el vehículo hay manchas de aceite o de otros
líquidos, lleve el vehículo a un taller especializado para que lo revisen.
Apertura del capó del motor
El capó del motor se desbloquea desde dentro.¡ATENCIÓN! (continuación)
Fig. 141 Detalle de la
zona reposapiés del lado
del conductor: palanca
para el desbloqueo del
capó del motor.
Fig. 142 Gancho apertura
capó motor.
s2sc.2.book Seite 216 Dienstag, 18. Juli 2006 3:39 15

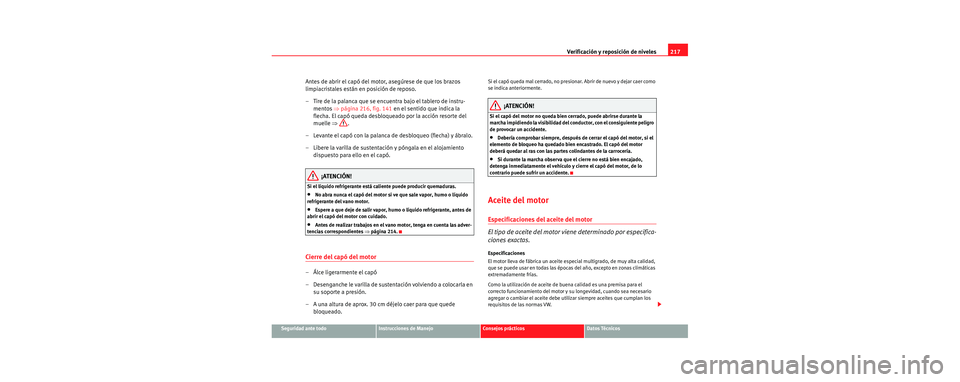

Verificación y reposición de niveles217
Seguridad ante todoInstrucciones de ManejoConsejos prácticosDatos Técnicos
Antes de abrir el capó del motor, asegúrese de que los brazos
limpiacristales están en posición de reposo.
– Tire de la palanca que se encuentra bajo el tablero de instru-
mentos ⇒página 216, fig. 141 en el sentido que indica la
flecha. El capó queda desbloqueado por la acción resorte del
muelle ⇒.
– Levante el capó con la palanca de desbloqueo (flecha) y ábralo.
– Libere la varilla de sustentación y póngala en el alojamiento dispuesto para ello en el capó.
¡ATENCIÓN!
Si el líquido refrigerante está caliente puede producir quemaduras.
•No abra nunca el capó del motor si ve que sale vapor, humo o líquido
refrigerante del vano motor.
•Espere a que deje de salir vapor, humo o líquido refrigerante, antes de
abrir el capó del motor con cuidado.
•Antes de realizar trabajos en el vano motor, tenga en cuenta las adver-
tencias correspondientes ⇒página 214.
Cierre del capó del motor
– Álce ligerarmente el capó
– Desenganche le varilla de sustentación volviendo a colocarla en
su soporte a presión.
– A una altura de aprox. 30 cm déjelo caer para que quede bloqueado.
Si el capó queda mal cerrado, no presionar. Abrir de nuevo y dejar caer como
se indica anteriormente.
¡ATENCIÓN!
Si el capó del motor no queda bien cerrado, puede abrirse durante la
marcha impidiendo la visibilidad del conductor, con el consiguiente peligro
de provocar un accidente.
•Debería comprobar siempre, después de cerrar el capó del motor, si el
elemento de bloqueo ha quedado b ien encastrado. El capó del motor
deberá quedar al ras con las partes colindantes de la carrocería.
•Si durante la marcha observa que el cierre no está bien encajado,
detenga inmediatamente el vehículo y cierre el capó del motor, de lo
contrario puede sufrir un accidente.
Aceite del motor
Especificaciones del aceite del motor
El tipo de aceite del motor viene determinado por especifica-
ciones exactas.
Especificaciones
El motor lleva de fábrica un aceite espe cial multigrado, de muy alta calidad,
que se puede usar en todas las épocas del año, excepto en zonas climáticas
extremadamente frías.
Como la utilización de aceite de buena calidad es una premisa para el
correcto funcionamiento del motor y su longevidad, cuando sea necesario
agregar o cambiar el aceite debe utilizar siempre aceites que cumplan los
requisitos de las normas VW.
s2sc.2.book Seite 217 Dienstag, 18. Juli 2006 3:39 15

Verificación y reposición de niveles
218
Si no es posible conseguir un aceite que cumpla las especificaciones VW
podría utilizar aceites que sólo cumplan los requisitos de las especifica-
ciones ACEA ó API y con el grado de viscosidad apropiado a temperatura
ambiente. El uso de estos aceites puede repercutir en las prestaciones del
motor, como por ejemplo, periodos de arranque más largos, mayor consumo
de combustible y mayor cantidad de emisiones. Al reponer puede mezclar diferentes aceites entre sí, siempre que se cumplan
las especificaciones VW.
Las especificaciones que se indican en la página siguiente (normas VW)
deben figurar en el envase del aceite de servicio; siempre que en el envase
del aceite figuren conjuntamente las no
rmas propias para motores gasolina
y diesel, este aceite podrá utilizarse indistintamente para ambos tipos de
motores.
Propiedades de los aceites
Viscosidad
La clase de viscosidad del aceite se elegirá de acuerdo con el diagrama repro-
ducido.
Cuando la temperatura ambiente sobrepase por breve tiempo los límites que
figuran en la escala, no será necesario cambiar el aceite.
Fig. 143 Tipos de aceite
de acuerdo a la tempera-
tura
s2sc.2.book Seite 218 Dienstag, 18. Juli 2006 3:39 15
