Seat Leon 5D 2010 Manual de instrucciones (in Spanish)

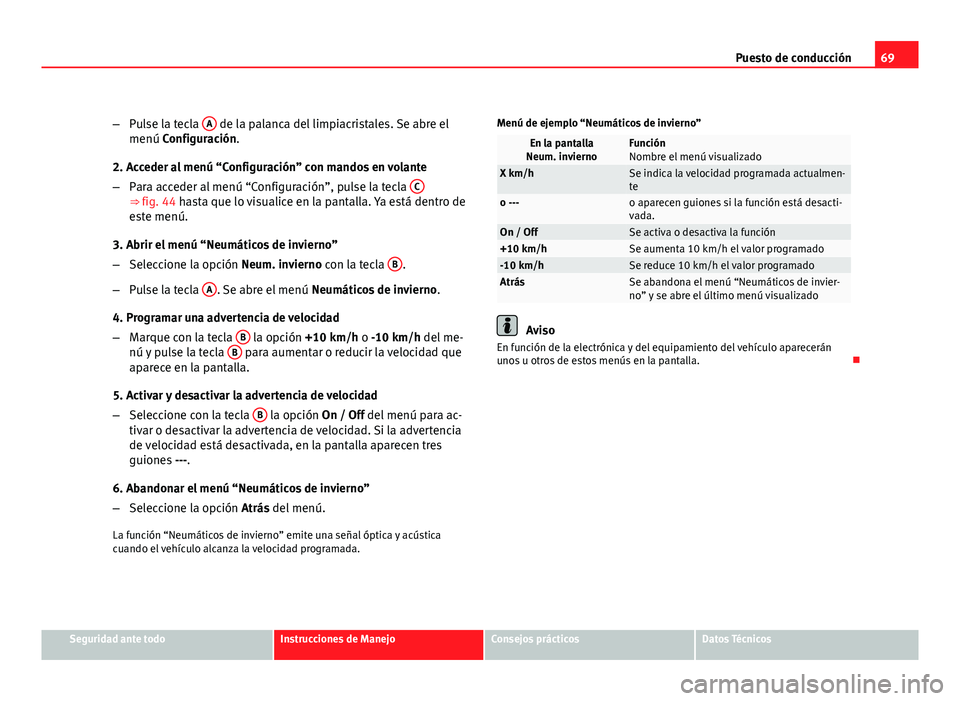

69
Puesto de conducción
– Pulse la tecla A
de la palanca del limpiacristales. Se abre el
menú Configuración.
2. Acceder al menú “Configuración” con mandos en volante
– Para acceder al menú “Configuración”, pulse la tecla C
⇒ fig. 44 hasta que lo visualice en la pantalla. Ya está dentro de
este menú.
3. Abrir el menú “Neumáticos de invierno”
– Seleccione la opción Neum. invierno con la tecla B
.
– Pulse la tecla A
. Se abre el menú
Neumáticos de invierno .
4. Programar una advertencia de velocidad
– Marque con la tecla B
la opción +10 km/h o -10 km/h del me-
nú y pulse la tecla B para aumentar o reducir la velocidad que
aparece en la pantalla.
5. Activar y desactivar la advertencia de velocidad
– Seleccione con la tecla B
la opción On / Off del menú para ac-
tivar o desactivar la advertencia de velocidad. Si la advertencia
de velocidad está desactivada, en la pantalla aparecen tres
guiones ---.
6. Abandonar el menú “Neumáticos de invierno”
– Seleccione la opción Atrás del menú.
La función “Neumáticos de invierno” emite una señal óptica y acústica
cuando el vehículo alcanza la velocidad programada. Menú de ejemplo “Neumáticos de invierno”
En la pantalla
Neum. inviernoFunción
Nombre el menú visualizado
X km/hSe indica la velocidad programada actualmen-
te
o ---o aparecen guiones si la función está desacti-
vada.
On / OffSe activa o desactiva la función+10 km/hSe aumenta 10 km/h el valor programado-10 km/hSe reduce 10 km/h el valor programadoAtrásSe abandona el menú “Neumáticos de invier-
no” y se abre el último menú visualizado
Aviso
En función de la electrónica y del equipamiento del vehículo aparecerán
unos u otros de estos menús en la pantalla. 
Seguridad ante todoInstrucciones de ManejoConsejos prácticosDatos Técnicos

70Puesto de conducción
Menú principal
El menú le permite acceder a las diferentes funciones de la
pantalla (sólo con la palanca del MFA).
Fig. 45 Palanca del lim-
piacristales (MFA): tecla
A para confirmar opcio-
nes del menú y tecla bas-
culante B para cambiar
de menú
Fig. 46 Pantalla digital
del cuadro de instrumen-
tos: Menú principal Abrir el menú principal
–
Conecte el encendido.
– Mantenga pulsada la tecla B
durante dos segundos. Es posi-
ble que tenga que repetir este procedimiento hasta que se vi-
sualice el menú principal.
Seleccionar un menú del menú principal
– Para marcar una opción del menú, pulse el extremo superior o
inferior de la tecla basculante B
. La opción marcada se visuali-
zará entre dos líneas horizontales.
– Pulse la tecla A
para seleccionar la opción marcada.
Ejemplo de utilización de los menús ⇒ página 68
Menú principalFunciónInd. multifunc.Cambia al indicador multifunción (MFA): “Indicador
multifunción (MFA)”
AudioEste menú muestra la información disponible sobre
la fuente de audio activa (emisora de radio, pista de
audio CD / MP3 / USB / iPod / Bluetooth audio a)
/
información de llamada a)
.
NavegaciónEste menú sólo está disponible si el vehículo está
equipado con sistema de navegación. El sistema de
navegación tiene que estar encendido. Con la guía al
destino activa, se muestran flechas de giro y barras
de proximidad. La representación es parecida a la
del Sistema de navegación.
Si la guía al destino no está activa, se muestra la di-
rección de marcha (brújula) y el nombre de la calle
por la que se circula. 

71
Puesto de conducción
TeléfonoEste menú sólo está disponible en vehículos con
equipo de radio si el vehículo está equipado con la
función de teléfono. En vehículos equipados con sis-
tema de radionavegación, este menú está disponi-
ble en la unidad central (navegador) ⇒ cuader-
no SEAT Media System 2.1.
Estado vehículoEste menú visualiza los textos actuales de adverten-
cia o de información: “Menú Estado del vehículo”
Esta opción parpadea cuando hay alguno de estos
textos.
ConfiguraciónEsta opción le permite ajustar la hora, la advertencia
de velocidad en caso de llevar neumáticos de invier-
no, las unidades, el idioma, la calefacción indepen-
diente, el menú Luz y visibilidad y el menú Confort.
a) Sólo en vehículos equipados con sistema de radionavegación.
Aviso
En función de la electrónica y del equipamiento del vehículo aparecerán
unos u otros de estos menús en la pantalla. Menú indicador multifunción (MFA)
El indicador multifunción (MFA) proporciona información di-
versa sobre el viaje y el consumo.
Fig. 47 Pantalla del cua-
dro de instrumentos indi-
cador multifunción (MFA).
El indicador multifunción (MFA) cuenta con dos memorias automáticas: 1 -
Memoria actual y 2- Memoria total . En la parte superior derecha del indica-
dor ⇒ fig. 47 aparece la memoria seleccionada en cada momento.
Abrir el menú indicador multifunción
Seleccione el menú Ind. multifunc. del menú principal ⇒ página 70 y
pulse la tecla OK
de la palanca del limpiacristales o del volante multi-
funcion*.
Seleccionar una memoria Para cambiar de una memoria a otra, pulse brevemente la tecla A
⇒ fig. 43 ⇒ página 68 de la palanca del limpiacristales o la tecla OKdel volanate multifunción
⇒ fig. 44 ⇒  página 68 con el encendido co-
nectado. 
–
–
Seguridad ante todoInstrucciones de ManejoConsejos prácticosDatos Técnicos

72Puesto de conducción
Borrar una memoria Seleccione la memoria cuyos valores desea borrar.
Mantenga pulsada la tecla A
de la palanca del limpiacristales o la tec-
la OK del volante multifunción* durante al menos dos segundos.
La memoria actual 1 recoge los datos del viaje y los valores de consumo
desde que se conecta el encendido hasta que se desconecta. Una vez des-
conectado el encendido, si se continúa la marcha dentro de las dos horas
siguientes, se añaden los valores nuevos a los ya memorizados. Si se inte-
rrumpe la marcha durante más de dos horas, la memoria se borrará auto-
máticamente.
La memoria total 2 recoge los datos de viaje de un número indeterminado
de trayectos (aún cuando el encendido haya estado más de dos horas des-
conectado) hasta un máximo de 19 horas y 59 minutos o 1999 km. Si se
sobrepasa uno de los valores mencionados, la memoria se borra automáti-
camente.
Indicaciones de la memoria
En el indicador multifunción puede consultar los siguientes datos accionan-
do la tecla basculante B
⇒ fig. 43 ⇒ 
página 68 de la palanca del limpia-
cristales o pulsando la tecla  o  ⇒ fig. 44 del volante multifunción*.
● Duración
● Consumo actual de combustible
● Consumo medio de combustible
● Autonomía
● Recorrido
● Velocidad media
● Velocidad auxiliar
● Indicación digital de la velocidad 1)
● Advertencia de velocidad a --- km/h
–
–
Selección personal de las indicaciones
Usted puede determinar las indicaciones que desea visualizar en la panta-
lla del cuadro de instrumentos según sus preferencias:
●
Seleccione el submenú Datos Ind. Multif. del menú Configuración
⇒ página 74.
● Aquí puede activar o desactivar las indicaciones por separado marcan-
do la opción deseada y pulsando a continuación la tecla OK
de la palanca
del limpiacristales o del volante multifunción*.
Duración en h y min
Se indica el tiempo transcurrido desde que se conectó el encendido.
El tiempo máximo de indicación es en ambas memorias de 19 horas y 59
minutos. Si se sobrepasa este valor, la memoria correspondiente se borra
automáticamente.
Consumo actual en l/100km o l/h
Se indica el consumo actual en l/100 km mientras el vehículo esté en movi-
miento o en l/h (litros/hora) cuando el vehículo está detenido con el motor
en marcha.
Con ayuda de este indicador puede hacerse una idea de cómo influye el es-
tilo de conducción en el consumo ⇒ página 162.
Consumo medio en l/100km Tras conectar el encendido, el consumo medio comienza a visualizarse una
vez recorridos 100 metros aproximadamente. Hasta ese momento aparecen
guiones en vez de un valor. Durante la marcha, el valor indicado se actuali-
za cada cinco segundos. No se indica el combustible consumido. 
1)
No se visualiza si la indicación alternativa de la velocidad está activada.

73
Puesto de conducción
Autonomía en km
La autonomía se calcula basándose en el contenido del depósito y en el
consumo actual. Indica cuántos kilómetros se pueden recorrer aún mante- niendo las mismas condiciones de marcha.
Recorrido en km
Se indica el trayecto recorrido desde que se conectó el encendido.
El valor máximo de indicación es en ambas memorias de 1999 km. Si se so-
brepasa este valor, la memoria correspondiente se borra automáticamente.
Velocidad media en km/h
Tras conectar el encendido, la velocidad media comienza a visualizarse una
vez recorridos 100 metros aproximadamente. Hasta ese momento aparecen
guiones en vez de un valor. Durante la marcha, el valor indicado se actuali-
za cada cinco segundos.
Indicación alternativa de la velocidad (mph o km/h)
La velocidad se indica adicionalmente en otra unidad de medida diferente a
la del velocímetro.
● Seleccione el menú Configuración con la tecla basculante de la palanca
del limpiacristales o con las teclas del volante multifunción* ⇒ página 68.
● Seleccione la opción sec. vel y pulse la tecla OK
de la palanca del lim-
piacristales o del volante multifunción*.
Indicación digital de la velocidad
En la pantalla del cuadro de instrumentos se visualiza la velocidad en for-
mato digital 1)
.
Advertencia de velocidad a --- km/h Esta función le puede ayudar a respetar las limitaciones de velocidad. Pul-
sando la tecla OK
de la palanca del limpiacristales
A o del volante multi-
función*, se selecciona la velocidad actual. En la pantalla del cuadro de ins- trumentos aparece destacada la velocidad seleccionada, por ejemplo,
Ad-
vert. veloc. 120 km/h . Dispone de cinco segundos para modificar la veloci-
dad entre 30 km/h y 250 km/h con la tecla basculante B
o con las teclas
 o  del volante multifunción*. Pulse la tecla OK o espere cinco segun-
dos para que la velocidad se memorice y la advertencia se active. Si se su-
pera la velocidad memorizada, se escuchará una señal acústica y aparecerá
un mensaje de advertencia hasta que se reduzca la velocidad por lo menos
4 km/h por debajo de la memorizada. La función se desactiva pulsando de
nuevo la tecla OK
. En la pantalla del cuadro de instrumentos aparece en-
tonces Advert. veloc. --- km/h .
Indicador de temperatura exterior
El margen de medición abarca desde -40°C (-40°F) hasta +50°C (+125°F). A
temperaturas exteriores inferiores a los +4°C (+39,2°F), se visualiza adicio-
nalmente el “símbolo del cristal de hielo” (aviso de peligro de heladas). Es-
te símbolo parpadea primero durante unos segundos y permanece encendi-
do mientras la temperatura exterior no supere los +6°C (+42,8°F).
ATENCIÓN
Aunque no se encienda el “símbolo del cristal de hielo”, el firme puede
estar helado. Por lo tanto, no se base exclusivamente en este indicador,
ya que podría sufrir un accidente.
Aviso
● Existen diversos cuadros de instrumentos; de ahí que las indicaciones
del indicador multifunción puedan variar.
● Con el vehículo parado o circulando a poca velocidad, la temperatura ex-
terior indicada puede ser superior a la real debido al calor emitido por el
motor.
● Los vehículos con volante multifunción* no cuentan con teclas en la pa-
lanca del limpiacristales. El indicador multifunción sólo se puede manejar
entonces con las teclas del volante multifunción*. 
1)
No se visualiza si la indicación alternativa de la velocidad está activada.
Seguridad ante todoInstrucciones de ManejoConsejos prácticosDatos Técnicos

74Puesto de conducción
Menú estado del vehículo
Este menú muestra textos de advertencia o de información
Abrir el menú Estado del vehículo
– Seleccione la opción Estado del vehículo del menú principal:
“Menú principal” y pulse la tecla OK
de la palanca del limpia-
cristales A ⇒ fig. 45. O bien
– Pulse la tecla 
o  del volante multifunción*
⇒ fig. 44 hasta
que se muestre el menú Estado del vehículo.
Los mensajes de advertencia con prioridad 2 y los textos informativos:
“Mensajes informativos y de advertencia en la pantalla” desaparecen auto-
máticamente de la pantalla transcurrido cierto tiempo y se guardan en el
menú Estado vehículo .
En este menú puede visualizar los textos de advertencia o de información.
Si no hay ningún mensaje de advertencia o de información, la opción Esta-
do del vehículo no aparece. Si hubiera varios mensajes, se visualizará cada
uno durante algunos segundos.
Ejemplo de utilización de los menús ⇒ página 68.
Aviso
Si no hay nigún mensaje de advertencia, este menú no está disponible. Menú Configuración
Este menú le permite efectuar diversos ajustes en las fun-
ciones del vehículo.
Abrir el menú Configuración
– Seleccione la opción Configuración del menú principal: “Menú
principal” y pulse la tecla OK

A ⇒ fig. 43 de la palanca del lim-
piacristales. O bien
– Pulse la tecla 
o  del volante multifunción*
⇒ fig. 44 hasta
que se muestre el menú Configuración.
Ejemplo de utilización de los menús ⇒ página 68.
En la pantallaFunciónDatos del Ind. Multif.En este menú puede determinar los datos del
menú Ind. Multifunc. que desea visualizar en la
pantalla del cuadro de instrumentos ⇒ pági-
na 71
ConfortEste menú le permite efectuar diversos ajustes
en las funciones de confort del vehículo
Luces y visibilidadEn este menú se pueden efectuar diversos ajus-
tes en el alumbrado del vehículo.
HoraPuede ajustar las horas y los minutos del reloj
del cuadro de instrumentos y del sistema de na-
vegación. Puede elegir entre el formato de 12 o
de 24 horas y cambiar al horario de verano.
Neumáticos de inviernoEste menú le permite ajustar la velocidad a par-
tir de la cual el sistema emitirá una alarma ópti-
ca y acústica. Emplee esta función, por ejemplo,
si su vehículo está equipado con neumáticos de
invierno que no estén diseñados para la veloci-
dad máxima del mismo. Consulte el capítiulo de
“Ruedas y neumáticos”. 

75
Puesto de conducción
IdiomaLos textos de la pantalla y del sistema de nave-
gación pueden visualizarse en diferentes idio-
mas.
UnidadesEsta opción le permite seleccionar en qué unida-
des se han de indicar los valores de temperatura
y de consumo así como las distancias.
sec. velEn la pantalla del cuadro de instrumentos se vi-
sualiza la velocidad adicionamente en otra uni-
dad de medida diferente (mph o km/h) a la de
velocímetro.
Inter ServicioAquí se pueden consultar los mensajes de servi-
cio y poner a cero el indicador de intervalos de
servicio.
Ajuste fábricaSe restrablecen valores predefinidos de fábrica
para las funciones de este menú.
Atrás a)Se vuelve al menú principal.a)
Sólo si se utiliza la palanca del limpiacristales (MFA).
Aviso
● En función de la electrónica y del equipamiento del vehículo aparecerán
unos u otros de estos menús en la pantalla.
● Los Concesionarios SEAT pueden programar otras funciones o cambiar
las existentes en función del equipamiento del vehículo.
● Sólo se puede acceder al menú Configuración con el vehículo detenido. Menú confort
En este menú se pueden efectuar diversos ajustes en la fun-
ción confort.
Abrir el menú confort
– Seleccione la opción Configuración del menú principal y pulse
la tecla OK

A ⇒ fig. 43 de la palanca del limpiacristales.
– Pulse la tecla 
o  del volante multifunción*
⇒ fig. 44 hasta
que se muestre el menú Configuración.
– Seleccione la opción Confort del menú y pulse la tecla A
de la
palanca del limpiacristales.
Ejemplo de utilización de los menús ⇒ página 68
En la pantallaFunciónApert. puertaUna puerta: apertura individual de puertas activa-
da.
Cierre autom.: las puertas se bloquean automáti-
camente durante la marcha si se circula a más de
15 km/h aprox.
Apert. autom.: las puertas se desbloquean al ex-
traer la llave del encendido.
Mandos eleval.Apertura y cierre de los elevalunas: determina si
se tienen que abrir o cerrar todas las ventanillas al
desbloquear o bloquear el vehículo. La función de
apertura también se puede activar sólo para la
puerta del conductor.
Regul. retrov.Si se selecciona el ajuste sincronizado, al ajustar
el retrovisor exterior del conductor se ajusta tam-
bién el del acompañante. 
Seguridad ante todoInstrucciones de ManejoConsejos prácticosDatos Técnicos

76Puesto de conducción
Ajuste fábricaSe restablecen los valores predefinidos de fábrica
para las funciones de este menú.
AtrásSe vuelve al menú Configuración
Aviso
En función de la electrónica y del equipamiento del vehículo aparecerán
unos u otros de estos menús en la pantalla. 
Menú Luces y visibilidad
En este menú se pueden efectuar diversos ajustes en el
alumbrado del vehículo.
Abrir el menú Luces y visibilidad
– Seleccione la opción Configuración del menú principal: “Menú
principal” y pulse la tecla OK

A ⇒ página 68 de la palanca del
limpiacristales. O bien
– Pulse la tecla 
o  del volante multifunción*
⇒ fig. 44 hasta
que se muestre el menú Configuración. –
Seleccione la opción Luces & visibil. del menú y pulse la tecla
A
de la palanca del limpiacristales.
Ejemplo de utilización de los menús ⇒ página 68.
En la pantallaFunciónComing Home/
Leaving HomeEsta opción le permite ajustar el tiempo que de-
ben permanecer encendidos los faros tras blo-
quear el vehículo, así como conectar y desconec-
tar esta función
Interm. conf.Desde aquí puede activar o desactivar la función
de intermitentes de confort. Con el modo confort
activado, al encender el intermitente para cambiar
de carril, éste parpadeará como mínimo tres ve-
ces.
Ajuste fábricaSe restablecen los valores predefinidos de fábrica
para las funciones de este menú.
AtrásSe vuelve al menú Configuración
Aviso
En función de la electrónica y del equipamiento del vehículo aparecerán
unos u otros de estos menús en la pantalla. 

77
Puesto de conducción
Testigos de control y de advertencia Cuadro general de los testigos de control y de advertencia
Los testigos de control y de advertencia muestran determinadas funciones o anomalías.
Fig. 48 Testigos de control y de advertencia del cuadro
de instrumentos. Algunos de estos testigos pertenecen
sólo a determinadas versiones del modelo o forman
parte de equipamientos opcionales. 
Seguridad ante todoInstrucciones de ManejoConsejos prácticosDatos Técnicos

78Puesto de conducción
Pos.SímboloSignificado de los testigos de control y
de advertenciaInformaciónadicional
1Nivel / Reserva de combustible⇒ página 81
2Nivel y temperatura del líquido refrige-
rante⇒ página 82
3Luz trasera antiniebla encendida⇒ página 83
4
Intermitentes encendidos⇒ página 83
5Avería del motor (motores de gasolina)⇒ página 83
Sistema de precalentamiento (motores
diesel)⇒ página 83
6Luz de carretera encendida⇒ página 83
7Acumulación de hollín en el filtro de
partículas para motores Diesel⇒ página 83
8Avería en el ABS⇒ página 84
9Nivel del depósito del lavacristales⇒ página 85
10Avería en el alternador⇒ página 85
11¡Abróchese el cinturón de seguridad!⇒ página 19
12Pastilla del freno desgastada⇒ página 85
13Presión de los neumáticos⇒ página 85
Pos.SímboloSignificado de los testigos de control y de advertenciaInformaciónadicional
14Sistema de airbags o de pretensores
averiado o airbag desconectado⇒ página 29
⇒ página 33
15Avería en una bombilla⇒ página 87
16Falta de líquido de frenos o
avería del sistema de frenos⇒ página 86
17
De color rojo:
Presión del aceite del motor
⇒ página 87De color amarillo:
Si parpadea: sensor del aceite del mo-
tor averiado
Si permanece encendido: nivel del acei-
te del motor insuficiente
18Freno de mano puesto⇒ página 178
19Velocidad de crucero activada (Regula-
dor de velocidad)⇒ página 88
20Indicador de que las puertas están
abiertas⇒ página 88
21Si permanece encendido: ASR (TCS) de-
sactivado⇒ página 89
⇒ página 90
⇒ página 163
22Dirección electromecánica⇒ página 88
23Avería en el sistema de control de emi-
siones⇒ página 89 
