Seat Leon 5D 2012 Manual de instrucciones (in Spanish)
Manufacturer: SEAT, Model Year: 2012, Model line: Leon 5D, Model: Seat Leon 5D 2012Pages: 301, tamaño PDF: 3.91 MB
Page 141 of 301

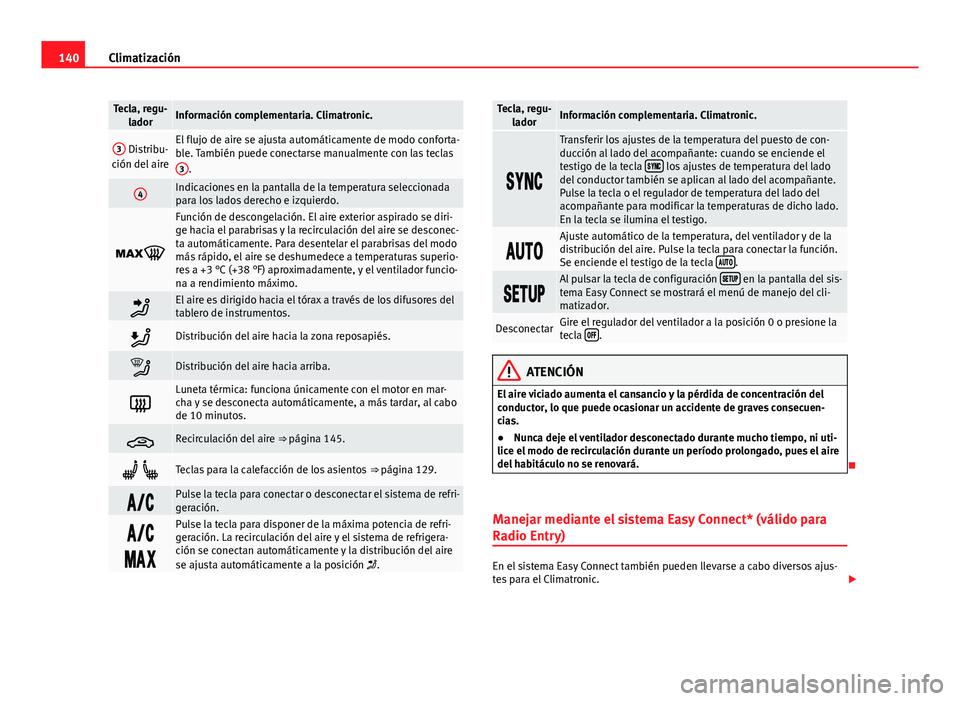

140Climatización
Tecla, regu-
ladorInformación complementaria. Climatronic.
3 Distribu-
ción del aireEl flujo de aire se ajusta automáticamente de modo conforta-
ble. También puede conectarse manualmente con las teclas
3
.
4Indicaciones en la pantalla de la temperatura seleccionada
para los lados derecho e izquierdo.
Función de descongelación. El aire exterior aspirado se diri-
ge hacia el parabrisas y la recirculación del aire se desconec-
ta automáticamente. Para desentelar el parabrisas del modo
más rápido, el aire se deshumedece a temperaturas superio-
res a +3 °C (+38 °F) aproximadamente, y el ventilador funcio-
na a rendimiento máximo.
El aire es dirigido hacia el tórax a través de los difusores del
tablero de instrumentos.
Distribución del aire hacia la zona reposapiés.
Distribución del aire hacia arriba.
Luneta térmica: funciona únicamente con el motor en mar-
cha y se desconecta automáticamente, a más tardar, al cabo
de 10 minutos.
Recirculación del aire ⇒ página 145.
Teclas para la calefacción de los asientos ⇒ página 129.
Pulse la tecla para conectar o desconectar el sistema de refri-
geración.
Pulse la tecla para disponer de la máxima potencia de refri-
geración. La recirculación del aire y el sistema de refrigera-
ción se conectan automáticamente y la distribución del aire
se ajusta automáticamente a la posición .
Tecla, regu-
ladorInformación complementaria. Climatronic.
Transferir los ajustes de la temperatura del puesto de con-
ducción al lado del acompañante: cuando se enciende el
testigo de la tecla
los ajustes de temperatura del lado
del conductor también se aplican al lado del acompañante.
Pulse la tecla o el regulador de temperatura del lado del
acompañante para modificar la temperaturas de dicho lado.
En la tecla se ilumina el testigo.
Ajuste automático de la temperatura, del ventilador y de la
distribución del aire. Pulse la tecla para conectar la función.
Se enciende el testigo de la tecla
.
Al pulsar la tecla de configuración en la pantalla del sis-
tema Easy Connect se mostrará el menú de manejo del cli-
matizador.
DesconectarGire el regulador del ventilador a la posición 0 o presione la
tecla .
ATENCIÓN
El aire viciado aumenta el cansancio y la pérdida de concentración del
conductor, lo que puede ocasionar un accidente de graves consecuen-
cias.
● Nunca deje el ventilador desconectado durante mucho tiempo, ni uti-
lice el modo de recirculación durante un período prolongado, pues el aire
del habitáculo no se renovará.
Manejar mediante el sistema Easy Connect* (válido para
Radio Entry)
En el sistema Easy Connect también pueden llevarse a cabo diversos ajus-
tes para el Climatronic.
Page 142 of 301

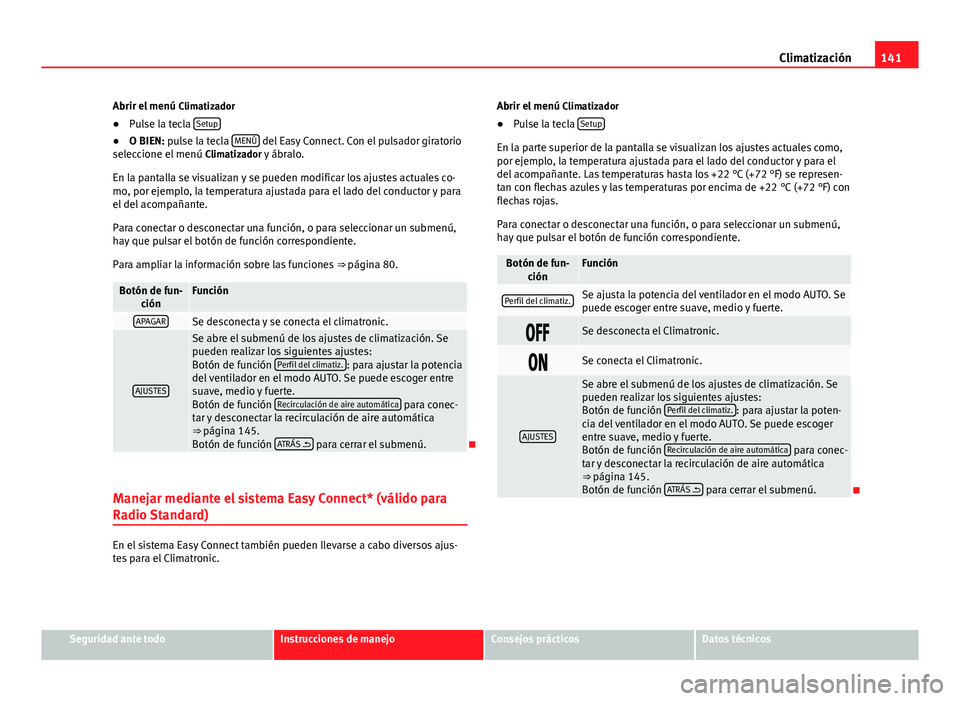

141
Climatización
Abrir el menú Climatizador
● Pulse la tecla Setup
●
O BIEN: pulse la tecla MENÚ del Easy Connect. Con el pulsador giratorio
seleccione el menú Climatizador y ábralo.
En la pantalla se visualizan y se pueden modificar los ajustes actuales co-
mo, por ejemplo, la temperatura ajustada para el lado del conductor y para
el del acompañante.
Para conectar o desconectar una función, o para seleccionar un submenú,
hay que pulsar el botón de función correspondiente.
Para ampliar la información sobre las funciones ⇒ página 80.
Botón de fun-
ciónFunción
APAGARSe desconecta y se conecta el climatronic.
AJUSTES
Se abre el submenú de los ajustes de climatización. Se
pueden realizar los siguientes ajustes:
Botón de función Perfil del climatiz.
: para ajustar la potencia
del ventilador en el modo AUTO. Se puede escoger entre
suave, medio y fuerte.
Botón de función Recirculación de aire automática
para conec-
tar y desconectar la recirculación de aire automática
⇒ página 145.
Botón de función ATRÁS
para cerrar el submenú.
Manejar mediante el sistema Easy Connect* (válido para
Radio Standard)
En el sistema Easy Connect también pueden llevarse a cabo diversos ajus-
tes para el Climatronic. Abrir el menú
Climatizador
● Pulse la tecla Setup
En la parte superior de la pantalla se visualizan los ajustes actuales como,
por ejemplo, la temperatura ajustada para el lado del conductor y para el
del acompañante. Las temperaturas hasta los +22 °C (+72 °F) se represen-
tan con flechas azules y las temperaturas por encima de +22 °C (+72 °F) con
flechas rojas.
Para conectar o desconectar una función, o para seleccionar un submenú,
hay que pulsar el botón de función correspondiente.
Botón de fun-
ciónFunción
Perfil del climatiz.Se ajusta la potencia del ventilador en el modo AUTO. Se
puede escoger entre suave, medio y fuerte.
Se desconecta el Climatronic.
Se conecta el Climatronic.
AJUSTES
Se abre el submenú de los ajustes de climatización. Se
pueden realizar los siguientes ajustes:
Botón de función Perfil del climatiz.
: para ajustar la poten-
cia del ventilador en el modo AUTO. Se puede escoger
entre suave, medio y fuerte.
Botón de función Recirculación de aire automática
para conec-
tar y desconectar la recirculación de aire automática
⇒ página 145.
Botón de función ATRÁS
para cerrar el submenú.
Seguridad ante todoInstrucciones de manejoConsejos prácticosDatos técnicos
Page 143 of 301

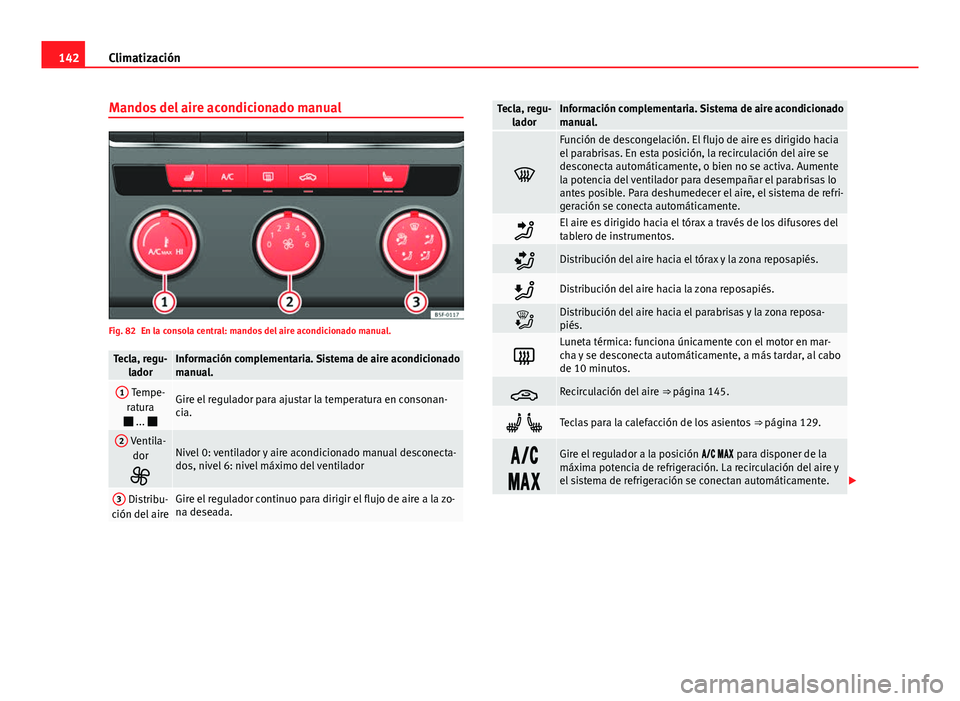

142Climatización
Mandos del aire acondicionado manual
Fig. 82 En la consola central: mandos del aire acondicionado manual.
Tecla, regu-
ladorInformación complementaria. Sistema de aire acondicionado
manual.
1 Tempe-
ratura
... Gire el regulador para ajustar la temperatura en consonan-
cia.
2 Ventila-
dor
Nivel 0: ventilador y aire acondicionado manual desconecta-
dos, nivel 6: nivel máximo del ventilador
3 Distribu-
ción del aireGire el regulador continuo para dirigir el flujo de aire a la zo-
na deseada.
Tecla, regu- ladorInformación complementaria. Sistema de aire acondicionado
manual.
Función de descongelación. El flujo de aire es dirigido hacia
el parabrisas. En esta posición, la recirculación del aire se
desconecta automáticamente, o bien no se activa. Aumente
la potencia del ventilador para desempañar el parabrisas lo
antes posible. Para deshumedecer el aire, el sistema de refri-
geración se conecta automáticamente.
El aire es dirigido hacia el tórax a través de los difusores del
tablero de instrumentos.
Distribución del aire hacia el tórax y la zona reposapiés.
Distribución del aire hacia la zona reposapiés.
Distribución del aire hacia el parabrisas y la zona reposa-
piés.
Luneta térmica: funciona únicamente con el motor en mar-
cha y se desconecta automáticamente, a más tardar, al cabo
de 10 minutos.
Recirculación del aire ⇒ página 145.
Teclas para la calefacción de los asientos ⇒ página 129.
Gire el regulador a la posición para disponer de la
máxima potencia de refrigeración. La recirculación del aire y
el sistema de refrigeración se conectan automáticamente.
Page 144 of 301

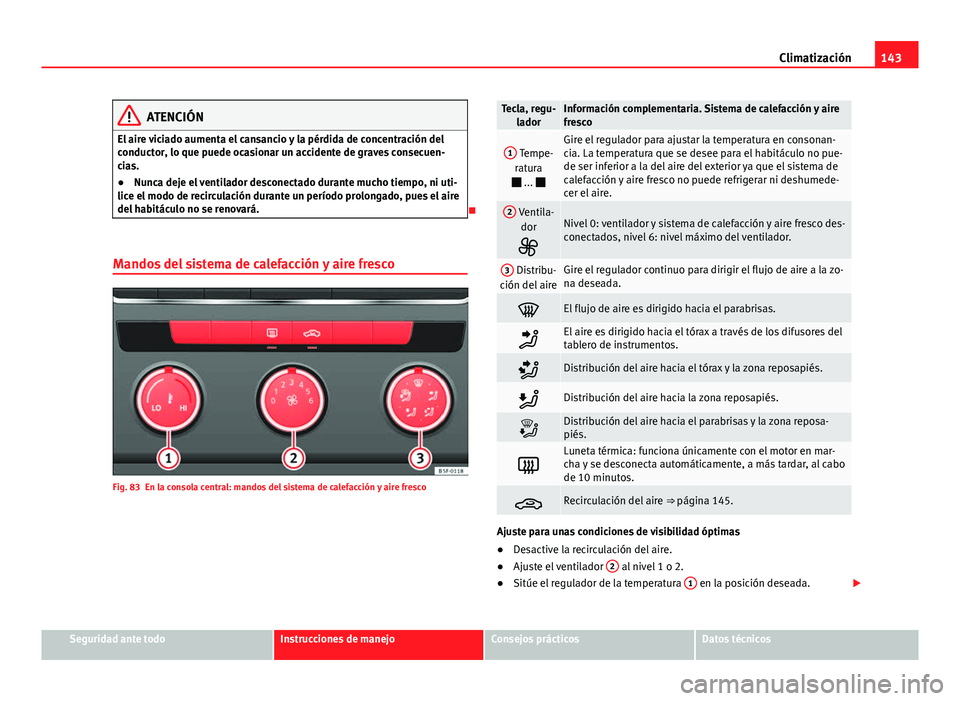

143
Climatización
ATENCIÓN
El aire viciado aumenta el cansancio y la pérdida de concentración del
conductor, lo que puede ocasionar un accidente de graves consecuen-
cias.
● Nunca deje el ventilador desconectado durante mucho tiempo, ni uti-
lice el modo de recirculación durante un período prolongado, pues el aire
del habitáculo no se renovará.
Mandos del sistema de calefacción y aire fresco
Fig. 83 En la consola central: mandos del sistema de calefacción y aire fresco
Tecla, regu- ladorInformación complementaria. Sistema de calefacción y aire
fresco
1 Tempe-
ratura
... Gire el regulador para ajustar la temperatura en consonan-
cia. La temperatura que se desee para el habitáculo no pue-
de ser inferior a la del aire del exterior ya que el sistema de
calefacción y aire fresco no puede refrigerar ni deshumede-
cer el aire.
2 Ventila-
dor
Nivel 0: ventilador y sistema de calefacción y aire fresco des-
conectados, nivel 6: nivel máximo del ventilador.
3 Distribu-
ción del aireGire el regulador continuo para dirigir el flujo de aire a la zo-
na deseada.
El flujo de aire es dirigido hacia el parabrisas.
El aire es dirigido hacia el tórax a través de los difusores del
tablero de instrumentos.
Distribución del aire hacia el tórax y la zona reposapiés.
Distribución del aire hacia la zona reposapiés.
Distribución del aire hacia el parabrisas y la zona reposa-
piés.
Luneta térmica: funciona únicamente con el motor en mar-
cha y se desconecta automáticamente, a más tardar, al cabo
de 10 minutos.
Recirculación del aire ⇒ página 145.
Ajuste para unas condiciones de visibilidad óptimas
●Desactive la recirculación del aire.
● Ajuste el ventilador 2
al nivel 1 o 2.
● Sitúe el regulador de la temperatura 1 en la posición deseada.
Seguridad ante todoInstrucciones de manejoConsejos prácticosDatos técnicos
Page 145 of 301

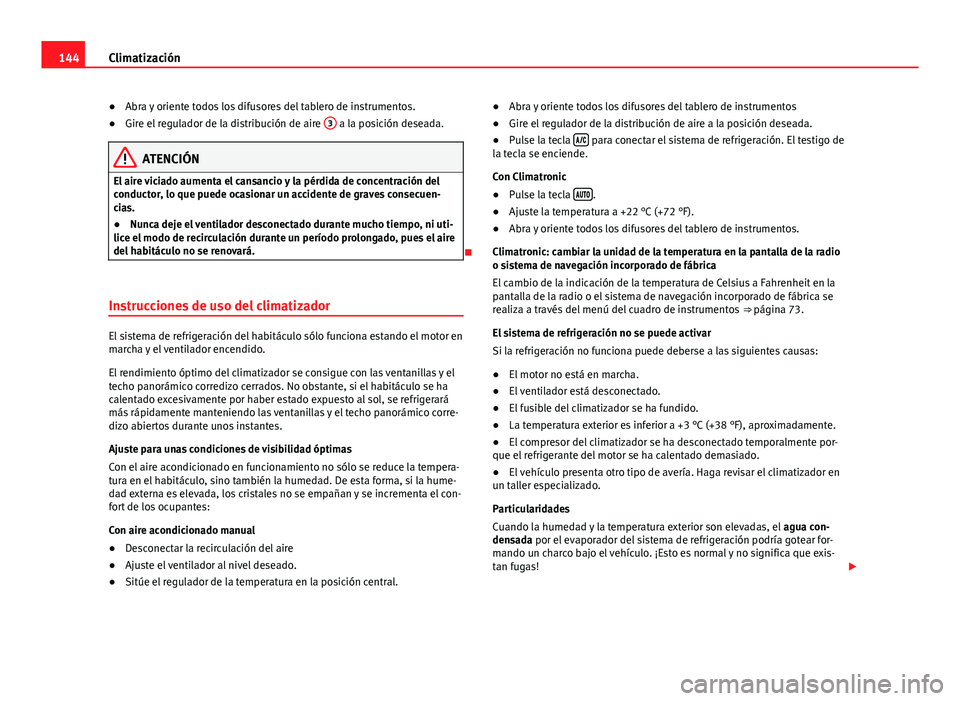

144Climatización
● Abra y oriente todos los difusores del tablero de instrumentos.
● Gire el regulador de la distribución de aire 3
a la posición deseada.
ATENCIÓN
El aire viciado aumenta el cansancio y la pérdida de concentración del
conductor, lo que puede ocasionar un accidente de graves consecuen-
cias.
● Nunca deje el ventilador desconectado durante mucho tiempo, ni uti-
lice el modo de recirculación durante un período prolongado, pues el aire
del habitáculo no se renovará.
Instrucciones de uso del climatizador
El sistema de refrigeración del habitáculo sólo funciona estando el motor en
marcha y el ventilador encendido.
El rendimiento óptimo del climatizador se consigue con las ventanillas y el
techo panorámico corredizo cerrados. No obstante, si el habitáculo se ha
calentado excesivamente por haber estado expuesto al sol, se refrigerará
más rápidamente manteniendo las ventanillas y el techo panorámico corre-
dizo abiertos durante unos instantes.
Ajuste para unas condiciones de visibilidad óptimas
Con el aire acondicionado en funcionamiento no sólo se reduce la tempera-
tura en el habitáculo, sino también la humedad. De esta forma, si la hume-
dad externa es elevada, los cristales no se empañan y se incrementa el con-
fort de los ocupantes:
Con aire acondicionado manual
● Desconectar la recirculación del aire
● Ajuste el ventilador al nivel deseado.
● Sitúe el regulador de la temperatura en la posición central. ●
Abra y oriente todos los difusores del tablero de instrumentos
● Gire el regulador de la distribución de aire a la posición deseada.
● Pulse la tecla
para conectar el sistema de refrigeración. El testigo de
la tecla se enciende.
Con Climatronic
● Pulse la tecla
.
● Ajuste la temperatura a +22 °C (+72 °F).
● Abra y oriente todos los difusores del tablero de instrumentos.
Climatronic: cambiar la unidad de la temperatura en la pantalla de la radio
o sistema de navegación incorporado de fábrica
El cambio de la indicación de la temperatura de Celsius a Fahrenheit en la
pantalla de la radio o el sistema de navegación incorporado de fábrica se
realiza a través del menú del cuadro de instrumentos ⇒ página 73.
El sistema de refrigeración no se puede activar
Si la refrigeración no funciona puede deberse a las siguientes causas:
● El motor no está en marcha.
● El ventilador está desconectado.
● El fusible del climatizador se ha fundido.
● La temperatura exterior es inferior a +3 °C (+38 °F), aproximadamente.
● El compresor del climatizador se ha desconectado temporalmente por-
que el refrigerante del motor se ha calentado demasiado.
● El vehículo presenta otro tipo de avería. Haga revisar el climatizador en
un taller especializado.
Particularidades
Cuando la humedad y la temperatura exterior son elevadas, el agua con-
densada por el evaporador del sistema de refrigeración podría gotear for-
mando un charco bajo el vehículo. ¡Esto es normal y no significa que exis-
tan fugas!
Page 146 of 301

145
Climatización
Aviso
Tras poner el motor en marcha, la humedad residual acumulada en el clima-
tizador puede empañar el parabrisas. Conecte la función de descongelación
para desempañar el parabrisas lo antes posible.
Difusores de aire

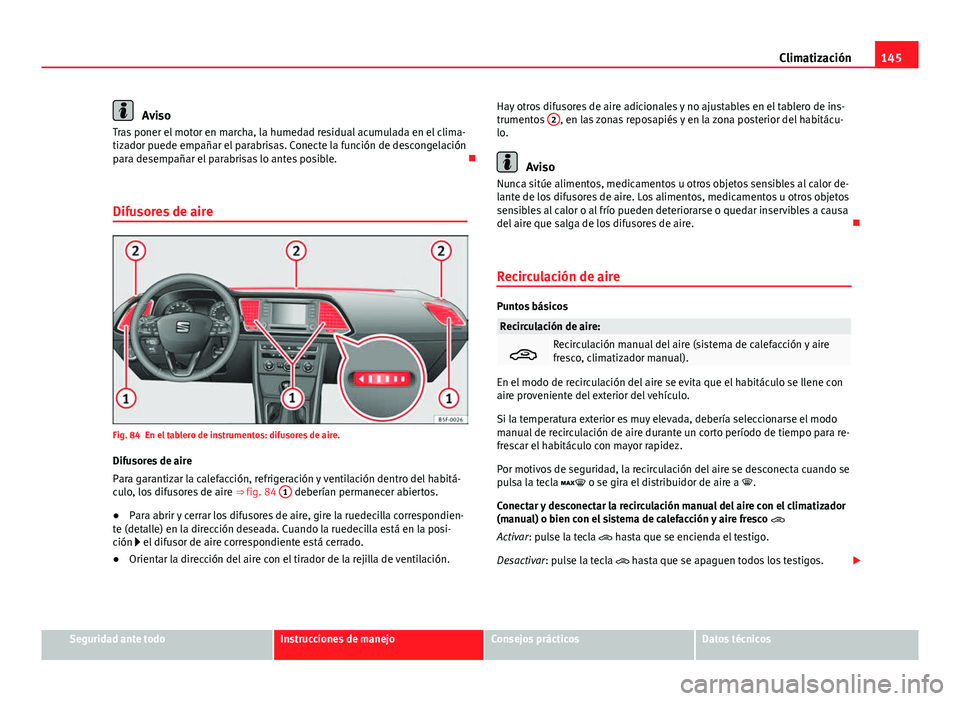

Fig. 84 En el tablero de instrumentos: difusores de aire.
Difusores de aire
Para garantizar la calefacción, refrigeración y ventilación dentro del habitá-
culo, los difusores de aire ⇒ fig. 84 1
deberían permanecer abiertos.
● Para abrir y cerrar los difusores de aire, gire la ruedecilla correspondien-
te (detalle) en la dirección deseada. Cuando la ruedecilla está en la posi-
ción el difusor de aire correspondiente está cerrado.
● Orientar la dirección del aire con el tirador de la rejilla de ventilación. Hay otros difusores de aire adicionales y no ajustables en el tablero de ins-
trumentos
2
, en las zonas reposapiés y en la zona posterior del habitácu-
lo.
Aviso
Nunca sitúe alimentos, medicamentos u otros objetos sensibles al calor de-
lante de los difusores de aire. Los alimentos, medicamentos u otros objetos
sensibles al calor o al frío pueden deteriorarse o quedar inservibles a causa
del aire que salga de los difusores de aire.
Recirculación de aire
Puntos básicos
Recirculación de aire:
Recirculación manual del aire (sistema de calefacción y aire
fresco, climatizador manual).
En el modo de recirculación del aire se evita que el habitáculo se llene con
aire proveniente del exterior del vehículo.
Si la temperatura exterior es muy elevada, debería seleccionarse el modo
manual de recirculación de aire durante un corto período de tiempo para re-
frescar el habitáculo con mayor rapidez.
Por motivos de seguridad, la recirculación del aire se desconecta cuando se
pulsa la tecla o se gira el distribuidor de aire a .
Conectar y desconectar la recirculación manual del aire con el climatizador
(manual) o bien con el sistema de calefacción y aire fresco
Activar: pulse la tecla hasta que se encienda el testigo.
Desactivar: pulse la tecla hasta que se apaguen todos los testigos.
Seguridad ante todoInstrucciones de manejoConsejos prácticosDatos técnicos
Page 147 of 301

146Climatización
Conectar y desconectar la recirculación manual del aire con el Climatronic
Activar: pulse la tecla * hasta que se encienda el testigo.
Desactivar: pulse la tecla * hasta que se apaguen todos los testigos.
Modo de funcionamiento de la recirculación manual del aire (menú de
climatización)
Con el modo de recirculación del aire automático activado, se permite el ac-
ceso de aire fresco al habitáculo. Cuando el sistema detecta una elevada
concentración de sustancias nocivas en el aire exterior, la recirculación del
aire se activa automáticamente. Cuando el nivel de impurezas se encuentra
de nuevo en un rango normal, el modo de recirculación se desconecta.
El sistema no es capaz de detectar olores desagradables.
La recirculación del aire no se conecta automáticamente en caso de tempe-
raturas y condiciones externas siguientes:
● El sistema de refrigeración está conectado (el testigo de la tecla * está
encendido) y la temperatura ambiente es inferior a +3 °C (+38 °F).
● El sistema de refrigeración y el limpiaparabrisas están desconectados y
la temperatura ambiente es inferior a +10 °C (+50 °F).
● El sistema de refrigeración está conectado, la temperatura ambiente es
inferior a +15 °C (+59 °F), y el limpiaparabrisas está conectado.
La activación/desactivación de la recirculación del aire automática se reali-
za en el menú del climatizador, en Configuración.
ATENCIÓN
El aire viciado aumenta el cansancio y la pérdida de concentración del
conductor, lo que puede ocasionar un accidente de graves consecuen-
cias.
● Nunca utilice el modo de recirculación durante un período prolongado
de tiempo, pues de este modo no se renueva el aire del habitáculo.
● Con el sistema de refrigeración desconectado y el modo de recircula-
ción del aire activado, las lunas pueden empañarse muy rápidamente, li-
mitando considerablemente la visibilidad.
● Desconecte el modo de recirculación del aire cuando no lo necesite.
CUIDADO
En vehículos con climatizador no se debe fumar cuando la recirculación del
aire esté activada. El humo aspirado puede depositarse en el vaporizador
del sistema de refrigeración, así como en el cartucho de carbono activo del
filtro para polvo y polen, ocasionando un olor desagradable permanente.
Aviso
Climatronic: Al colocar la marcha atrás, y mientras funcione el limpialava-
cristales automático, la recirculación del aire se enciende brevemente para
evitar que entren los gases de escape en el habitáculo.
Page 148 of 301

147
Conducción
Conducción Dirección
Ajustar la posición del volante
Se pueden regular la altura y la longitud del volante sin es-
calonamientos.

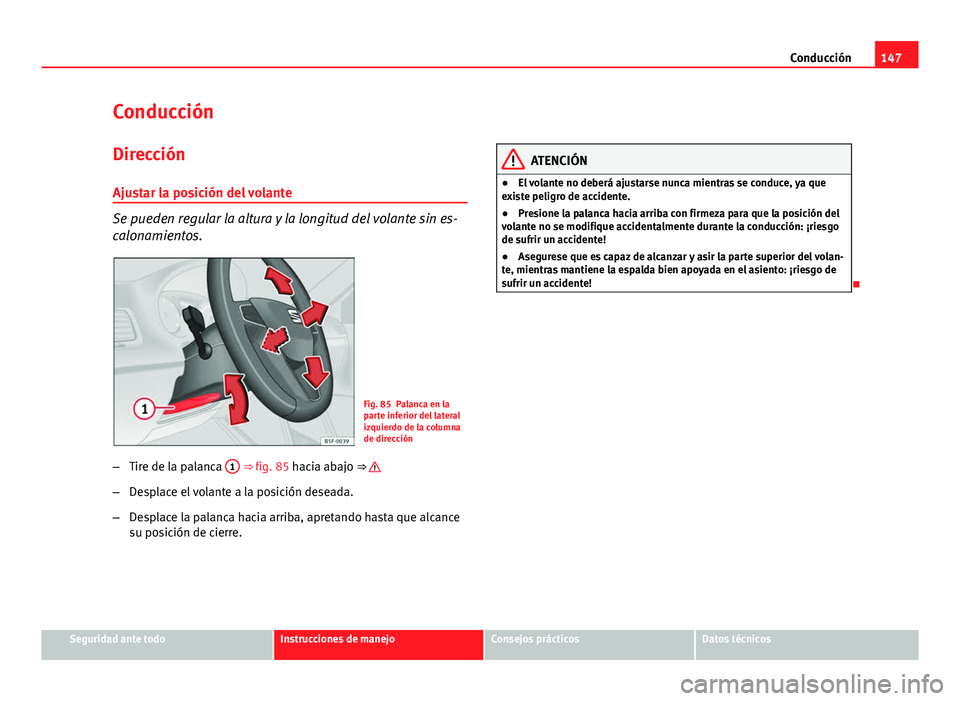

Fig. 85 Palanca en la
parte inferior del lateral
izquierdo de la columna
de dirección
– Tire de la palanca 1
⇒ fig. 85 hacia abajo ⇒
–
Desplace el volante a la posición deseada.
– Desplace la palanca hacia arriba, apretando hasta que alcance
su posición de cierre.
ATENCIÓN
● El volante no deberá ajustarse nunca mientras se conduce, ya que
existe peligro de accidente.
● Presione la palanca hacia arriba con firmeza para que la posición del
volante no se modifique accidentalmente durante la conducción: ¡riesgo
de sufrir un accidente!
● Asegurese que es capaz de alcanzar y asir la parte superior del volan-
te, mientras mantiene la espalda bien apoyada en el asiento: ¡riesgo de
sufrir un accidente!
Seguridad ante todoInstrucciones de manejoConsejos prácticosDatos técnicos
Page 149 of 301

148Conducción
Contacto
Arrancar el motor con la llave
Con la llave de encendido en el contacto se conecta el en-
cendido y se arranca el motor.

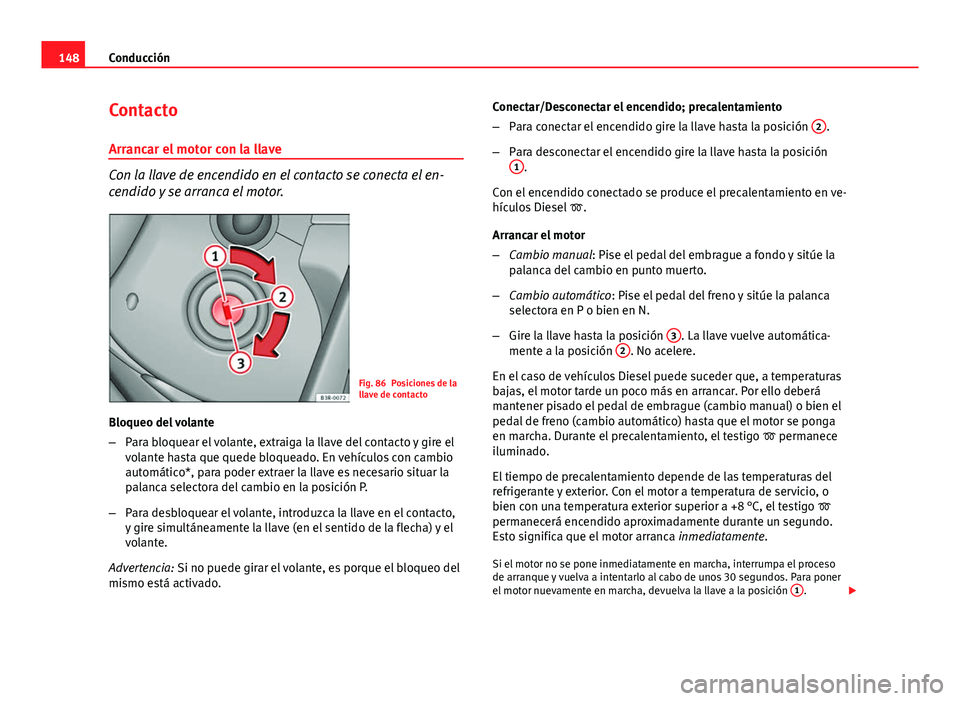

Fig. 86 Posiciones de la
llave de contacto
Bloqueo del volante
– Para bloquear el volante, extraiga la llave del contacto y gire el
volante hasta que quede bloqueado. En vehículos con cambio
automático*, para poder extraer la llave es necesario situar la
palanca selectora del cambio en la posición P.
– Para desbloquear el volante, introduzca la llave en el contacto,
y gire simultáneamente la llave (en el sentido de la flecha) y el
volante.
Advertencia: Si no puede girar el volante, es porque el bloqueo del
mismo está activado. Conectar/Desconectar el encendido; precalentamiento
–
Para conectar el encendido gire la llave hasta la posición 2
.
– Para desconectar el encendido gire la llave hasta la posición
1
.
Con el encendido conectado se produce el precalentamiento en ve-
hículos Diesel .
Arrancar el motor
– Cambio manual: Pise el pedal del embrague a fondo y sitúe la
palanca del cambio en punto muerto.
– Cambio automático: Pise el pedal del freno y sitúe la palanca
selectora en P o bien en N.
– Gire la llave hasta la posición 3
. La llave vuelve automática-
mente a la posición 2. No acelere.
En el caso de vehículos Diesel puede suceder que, a temperaturas
bajas, el motor tarde un poco más en arrancar. Por ello deberá
mantener pisado el pedal de embrague (cambio manual) o bien el
pedal de freno (cambio automático) hasta que el motor se ponga
en marcha. Durante el precalentamiento, el testigo permanece
iluminado.
El tiempo de precalentamiento depende de las temperaturas del
refrigerante y exterior. Con el motor a temperatura de servicio, o
bien con una temperatura exterior superior a +8 °C, el testigo
permanecerá encendido aproximadamente durante un segundo.
Esto significa que el motor arranca inmediatamente.
Si el motor no se pone inmediatamente en marcha, interrumpa el proceso
de arranque y vuelva a intentarlo al cabo de unos 30 segundos. Para poner
el motor nuevamente en marcha, devuelva la llave a la posición 1
.
Page 150 of 301

149
Conducción
Sistema Start-Stop*
Si se detiene y el sistema Start-Stop* apaga el motor, el encendido perma-
nece conectado.
Cambio automático: Asegúrese, antes de abandonar el vehículo, que el en-
cendido está desconectado y la palanca selectora en la posición P.
Indicaciones para el conductor en la pantalla del cuadro de instrumentos
Pise el embrague
Esta indicación se visualiza en vehículos con cambio manual cuando el con-
ductor no pisa el pedal del embrague al arrancar el motor. El motor sólo se
puede arrancar si se está pisando el pedal del embrague.
Pise el freno
Esta indicación aparece en vehículos con cambio automático cuando el
conductor no pisa el pedal de freno al arrancar el motor.
Seleccione N o bien P
Esta indicación se visualiza al arrancar o parar el motor en caso de que la
palanca selectora del cambio automático no se encuentre en las posiciones
P ó N. El motor sólo se puede arrancar y parar en dichas posiciones.
Colocar P; el vehículo puede desplazarse; las puertas pueden cerrarse
únicamente en P. Esta indicación para el conductor se visualiza por motivos de seguridad -
junto con una señal acústica de advertencia- si, tras apagar el motor, la pa-
lanca selectora del cambio automático no está en la posición P. Posicione la
palanca selectora en P, ya que, de lo contrario, el vehículo podría moverse.
Cambio: ¡palanca selectora en posición de marcha!Esta indicación para el conductor se visualiza cuando, al abrir la puerta del
conductor, la palanca selectora no se encuentra en P. Adicionalmente suena
un zumbido. Posicione la palanca selectora en P, ya que, de lo contrario, el
vehículo podría moverse. Encendido conectado
Esta indicación para el conductor se visualizará, junto al sonido de un zum-
bido, cuando se abra la puerta del conductor con el contacto encendido.
ATENCIÓN
● No arranque nunca el motor en recintos cerrados, ya que existe peli-
gro de intoxicación.
● No extraiga nunca la llave del contacto con el vehículo en marcha. De
lo contrario podría bloquearse la dirección, resultando imposible manio-
brar el volante: ¡riesgo de sufrir un accidente!
● Al abandonar el vehículo lleve siempre la llave consigo. Esto es de es-
pecial importancia si permanecen niños en el vehículo, ya que podrían
poner el motor en marcha o accionar equipamientos eléctricos (p. ej., ele-
valunas eléctricos), con el consiguiente peligro de accidente.
CUIDADO
Evite todo régimen elevado de revoluciones y no pise a fondo el acelerador
hasta que el motor no haya alcanzado su temperatura de servicio, ya que
existe el peligro de que se dañe el motor.
Nota relativa al medio ambiente
No caliente el motor dejándolo a ralentí. Emprenda la marcha de inmediato.
De este modo evitará emisiones innecesarias de su vehículo.
Aviso
● Si le cuesta girar la llave de encendido hasta la posición 1, mueva el
volante hacia ambos lados para descargar el bloqueo de la dirección.
● Cuando se arranca con el motor frío, después del arranque puede oírse
un breve tableteo, ya que la compensación hidráulica del juego de válvulas
ha de alcanzar aún la presión de aceite necesaria. Esto es normal y carece
de importancia.
Seguridad ante todoInstrucciones de manejoConsejos prácticosDatos técnicos
