Seat Mii electric 2015 Betriebsanleitung (in German)

Grundsätzliches

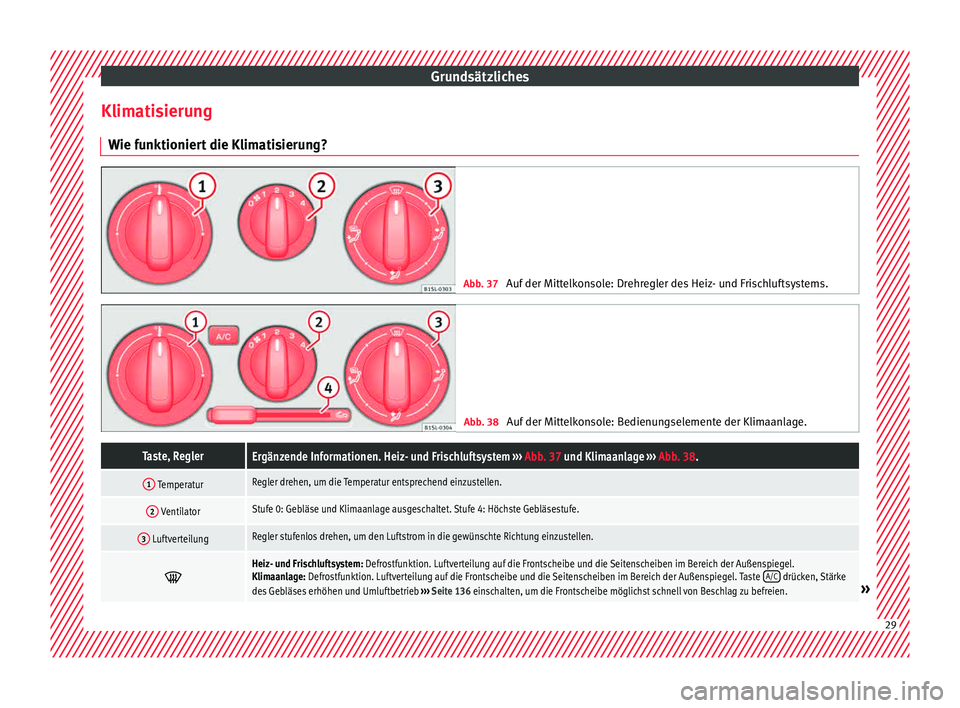

Klimatisierung W ie f
u
nktioniert die Klimatisierung? Abb. 37
Auf der Mittelkonsole: Drehregler des Heiz- und Frischluftsystems. Abb. 38
Auf der Mittelkonsole: Bedienungselemente der Klimaanlage.
Taste, ReglerErgänzende Informationen. Heiz- und Frischluftsystem ››› Abb. 37 und Klimaanlage ››› Abb. 38.
1 TemperaturRegler drehen, um die Temperatur entsprechend einzustellen.
2 VentilatorStufe 0: Gebläse und Klimaanlage ausgeschaltet. Stufe 4: Höchste Gebläsestufe.
3 LuftverteilungRegler stufenlos drehen, um den Luftstrom in die gewünschte Richtung einzustellen. 
Heiz- und Frischluftsystem: Defrostfunktion. Luftverteilung auf die Frontscheibe und die Seitenscheiben im Bereich der Außenspiegel.
Klimaanlage: Defrostfunktion. Luftverteilung auf die Frontscheibe und die Seitenscheiben im Bereich der Außenspiegel. Taste
A/C drücken, Stärke
des Gebläses erhöhen und Umluftbetrieb ››› Seite 136 einschalten, um die Frontscheibe möglichst schnell von Beschlag zu befreien.» 29

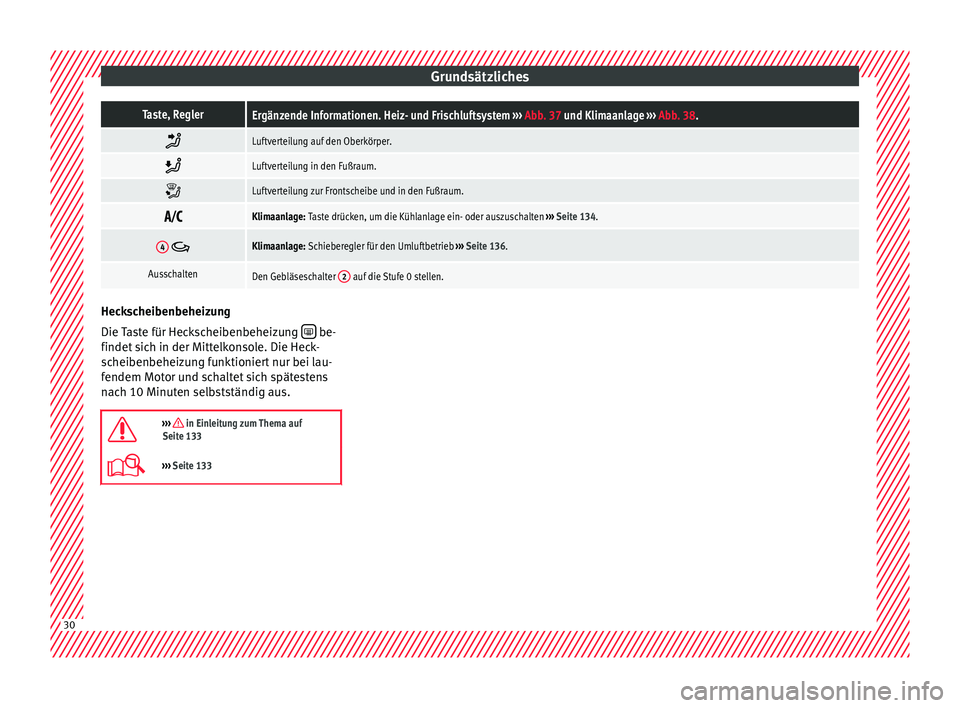

GrundsätzlichesTaste, ReglerErgänzende Informationen. Heiz- und Frischluftsystem
››› Abb. 37 und Klimaanlage ››› Abb. 38. 
Luftverteilung auf den Oberkörper.

Luftverteilung in den Fußraum.

Luftverteilung zur Frontscheibe und in den Fußraum.

Klimaanlage: Taste drücken, um die Kühlanlage ein- oder auszuschalten
››› Seite 134.
4 Klimaanlage: Schieberegler für den Umluftbetrieb ››› Seite 136.
AusschaltenDen Gebläseschalter 2 auf die Stufe 0 stellen.Heckscheibenbeheizung
Die
T
a

ste für Heckscheibenbeheizung  be-
findet s
ic

h in der Mittelkonsole. Die Heck-
scheibenbeheizung funktioniert nur bei lau-
fendem Motor und schaltet sich spätestens
nach 10 Minuten selbstständig aus.

››› in Einleitung zum Thema auf
Seite 133
››› Seite 133 30

Grundsätzliches

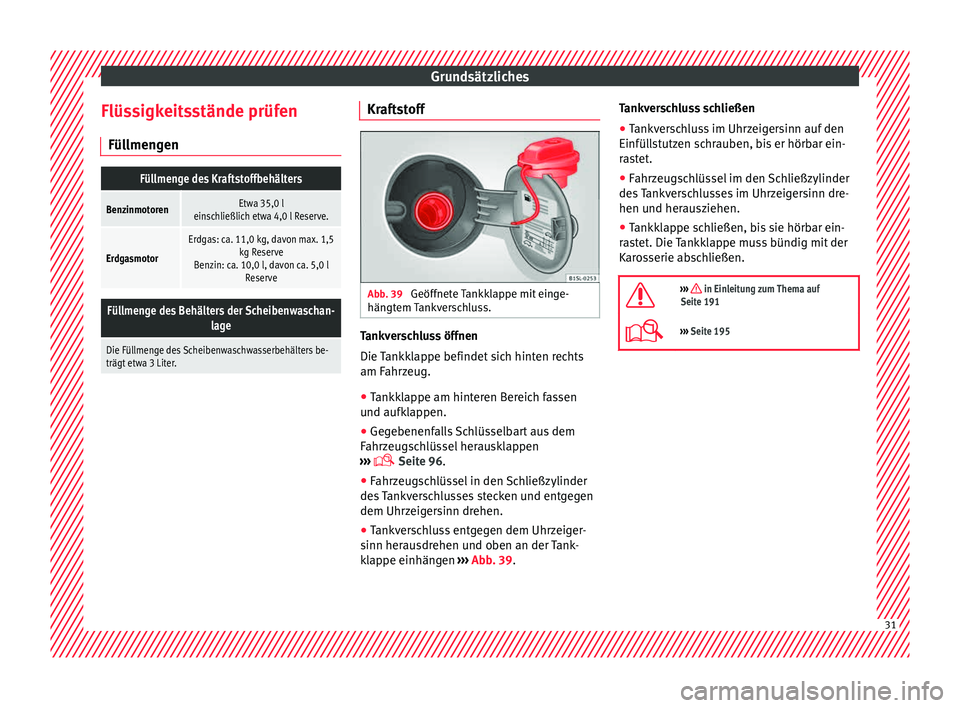

Flüssigkeitsstände prüfen Fül lmen
g
en
Füllmenge des Kraftstoffbehälters
BenzinmotorenEtwa 35,0 l
einschließlich etwa 4,0 l Reserve.
Erdgasmotor
Erdgas: ca. 11,0 kg, davon max. 1,5 kg Reserve
Benzin: ca. 10,0 l, davon ca. 5,0 l Reserve
Füllmenge des Behälters der Scheibenwaschan-
lage
Die Füllmenge des Scheibenwaschwasserbehälters be-
trägt etwa 3 Liter. Kraftstoff
Abb. 39
Geöffnete Tankklappe mit einge-
hän g
t

em Tankverschluss. Tankverschluss öffnen
Die
T
ankk

lappe befindet sich hinten rechts
am Fahrzeug.
● Tankklappe am hinteren Bereich fassen
und aufkl
appen.
● Gegebenenfalls Schlüsselbart aus dem
Fahrz
eugschlüssel herausklappen
›››  Seite 96.
● Fahrzeugschlüssel in den Schließzylinder
des
Tankverschlusses stecken und entgegen
dem Uhrzeigersinn drehen.
● Tankverschluss entgegen dem Uhrzeiger-
sinn herau
sdrehen und oben an der Tank-
klappe einhängen ››› Abb. 39. Tankverschluss schließen
●
Tankverschluss im Uhrzeigersinn auf den
Einfülls
tutzen schrauben, bis er hörbar ein-
rastet.
● Fahrzeugschlüssel im den Schließzylinder
des
Tankverschlusses im Uhrzeigersinn dre-
hen und herausziehen.
● Tankklappe schließen, bis sie hörbar ein-
ras
tet. Die Tankklappe muss bündig mit der
Karosserie abschließen.

››› in Einleitung zum Thema auf
Seite 191
››› Seite 195 31

Grundsätzliches

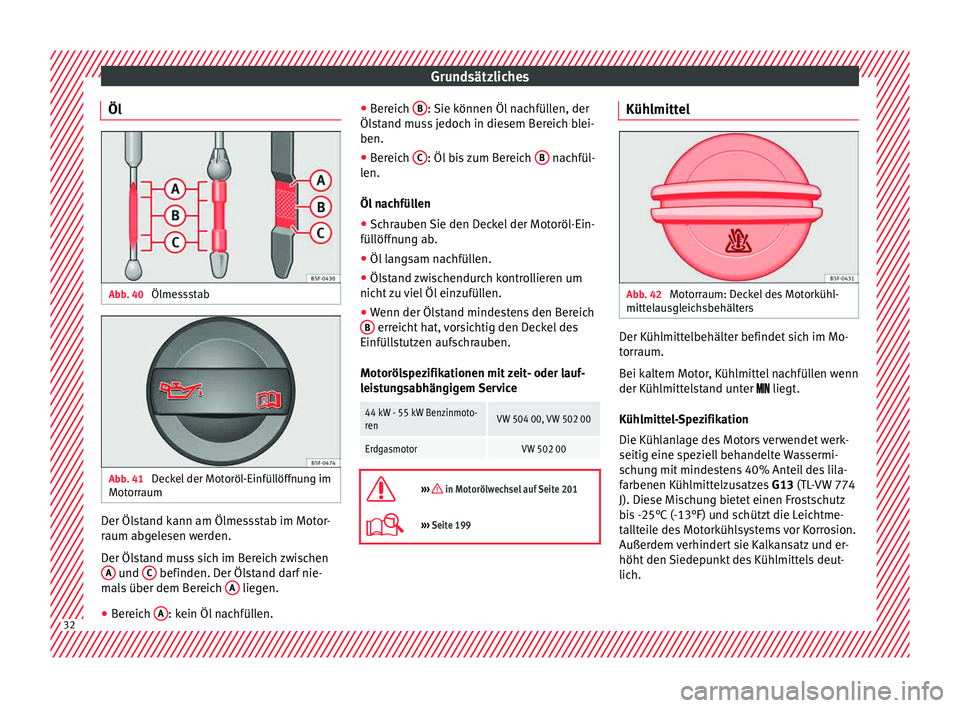

Öl Abb. 40
Ölmessstab Abb. 41
Deckel der Motoröl-Einfüllöffnung im
Mot orr
aum Der Ölstand kann am Ölmessstab im Motor-
r
aum ab
g
elesen werden.
Der Ölstand muss sich im Bereich zwischen A und
C befinden. Der Ölstand darf nie-
m al
s

über dem Bereich A liegen.
● Bereich A : kein Öl nachfüllen. ●
Ber
eic

h B : Sie können Öl nachfüllen, der
Öl s
t
and muss jedoch in diesem Bereich blei-
ben.
● Bereich C : Öl bis zum Bereich
B nachfül-
l en.
Öl n

achfüllen
● Schrauben Sie den Deckel der Motoröl-Ein-
füllöffnu
ng ab.
● Öl langsam nachfüllen.
● Ölstand zwischendurch kontrollieren um
nicht
zu viel Öl einzufüllen.
● Wenn der Ölstand mindestens den Bereich
B erreicht hat, vorsichtig den Deckel des
Einfül l
s

tutzen aufschrauben.
Motorölspezifikationen mit zeit- oder lauf-
leistungsabhängigem Service
44 kW - 55 kW Benzinmoto-
renVW 504 00, VW 502 00
ErdgasmotorVW 502 00 
››› in Motorölwechsel auf Seite 201
›››
Seite 199 Kühlmittel
Abb. 42
Motorraum: Deckel des Motorkühl-
mitt el
au

sgleichsbehälters Der Kühlmittelbehälter befindet sich im Mo-
t
orr
aum.
B

ei kaltem Motor, Kühlmittel nachfüllen wenn
der Kühlmittelstand unter  liegt.
Kühlmittel-Spezifikation
Die Kühlanlage des Motors verwendet werk-
seitig eine speziell behandelte Wassermi-
schung mit mindestens 40% Anteil des lila-
farbenen Kühlmittelzusatzes G13 (TL-VW 774
J). Diese Mischung bietet einen Frostschutz
bis -25°C (-13°F) und schützt die Leichtme-
tallteile des Motorkühlsystems vor Korrosion.
Außerdem verhindert sie Kalkansatz und er-
höht den Siedepunkt des Kühlmittels deut-
lich. 32

Grundsätzliches

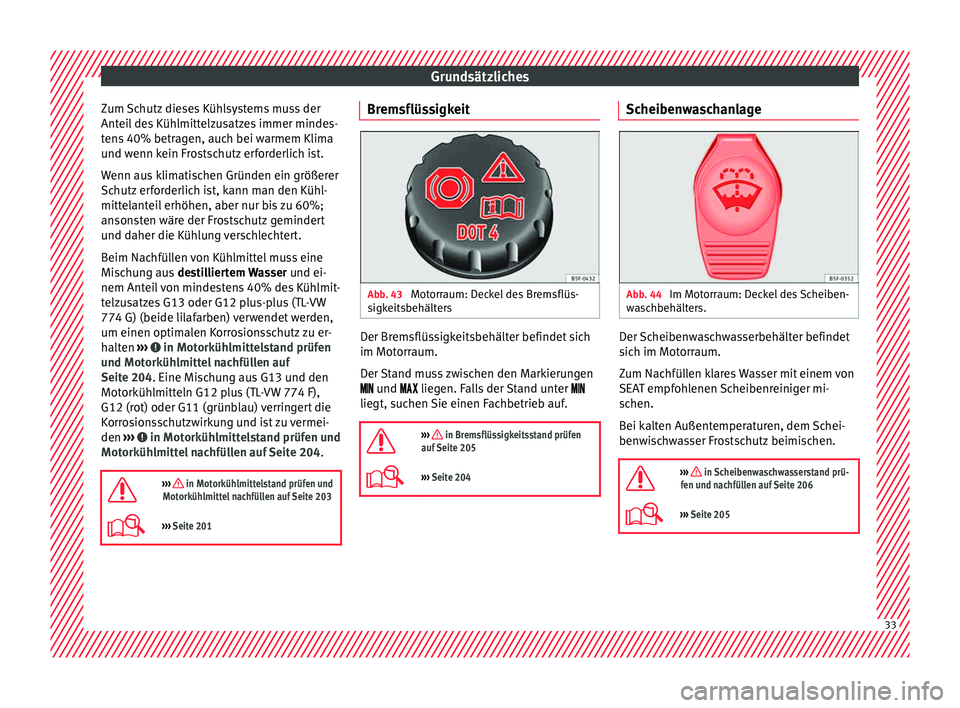

Zum Schutz dieses Kühlsystems muss der
Ant ei
l
des Kühlmittelzusatzes immer mindes-
tens 40% betragen, auch bei warmem Klima
und wenn kein Frostschutz erforderlich ist.
Wenn aus klimatischen Gründen ein größerer
Schutz erforderlich ist, kann man den Kühl-
mittelanteil erhöhen, aber nur bis zu 60%;
ansonsten wäre der Frostschutz gemindert
und daher die Kühlung verschlechtert.
Beim Nachfüllen von Kühlmittel muss eine
Mischung aus destilliertem Wasser und ei-
nem Anteil von mindestens 40% des Kühlmit-
telzusatzes G13 oder G12 plus-plus (TL-VW
774 G) (beide lilafarben) verwendet werden,
um einen optimalen Korrosionsschutz zu er-
halten ››› in Motorkühlmittelstand prüfen
u nd Mot
orküh

lmittel nachfüllen auf
Seite 204. Eine Mischung aus G13 und den
Motorkühlmitteln G12 plus (TL-VW 774 F),
G12 (rot) oder G11 (grünblau) verringert die
Korrosionsschutzwirkung und ist zu vermei-
den ››› in Motorkühlmittelstand prüfen und
Mot orküh
lmitt

el nachfüllen auf Seite 204.

››› in Motorkühlmittelstand prüfen und
Motorkühlmittel nachfüllen auf Seite 203
››› Seite 201 Bremsflüssigkeit
Abb. 43
Motorraum: Deckel des Bremsflüs-
s igk
eits

behälters Der Bremsflüssigkeitsbehälter befindet sich
im Mot
orr
aum.
D

er Stand muss zwischen den Markierungen
 und  liegen. Falls der Stand unter 
liegt, suchen Sie einen Fachbetrieb auf.

››› in Bremsflüssigkeitsstand prüfen
auf Seite 205
››› Seite 204 Scheibenwaschanlage
Abb. 44
Im Motorraum: Deckel des Scheiben-
w a
s

chbehälters. Der Scheibenwaschwasserbehälter befindet
s
ic
h im Mot

orraum.
Zum Nachfüllen klares Wasser mit einem von
SEAT empfohlenen Scheibenreiniger mi-
schen.
Bei kalten Außentemperaturen, dem Schei-
benwischwasser Frostschutz beimischen.

››› in Scheibenwaschwasserstand prü-
fen und nachfüllen auf Seite 206
››› Seite 205 33

Grundsätzliches

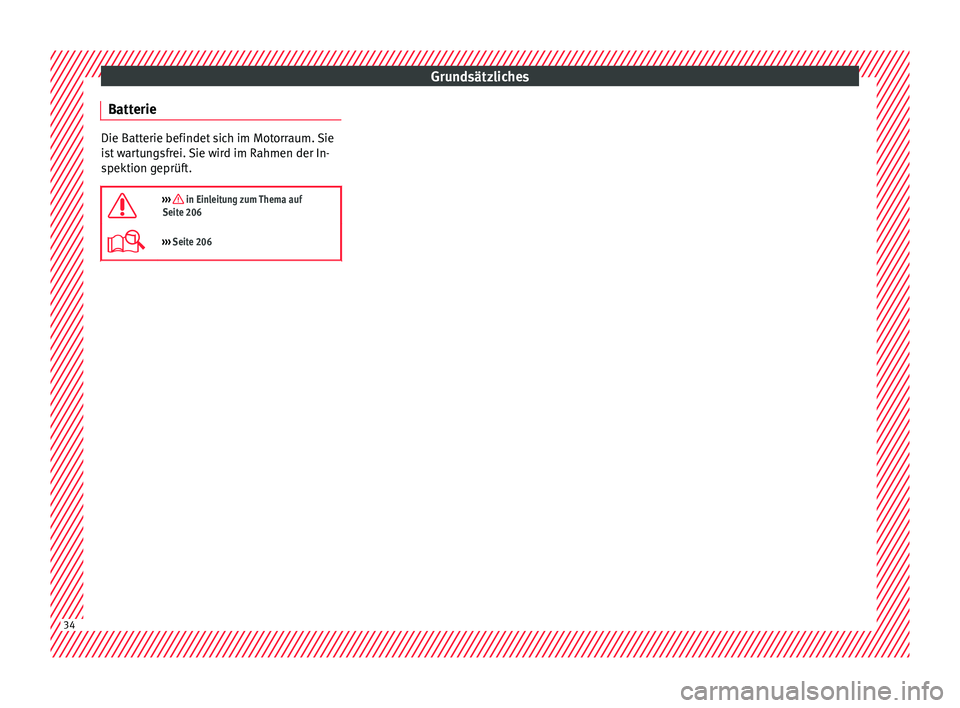

Batterie Die Batterie befindet sich im Motorraum. Sie
is
t
wartungsfrei. Sie wird im Rahmen der In-
spektion geprüft.

››› in Einleitung zum Thema auf
Seite 206
››› Seite 206 34

Grundsätzliches

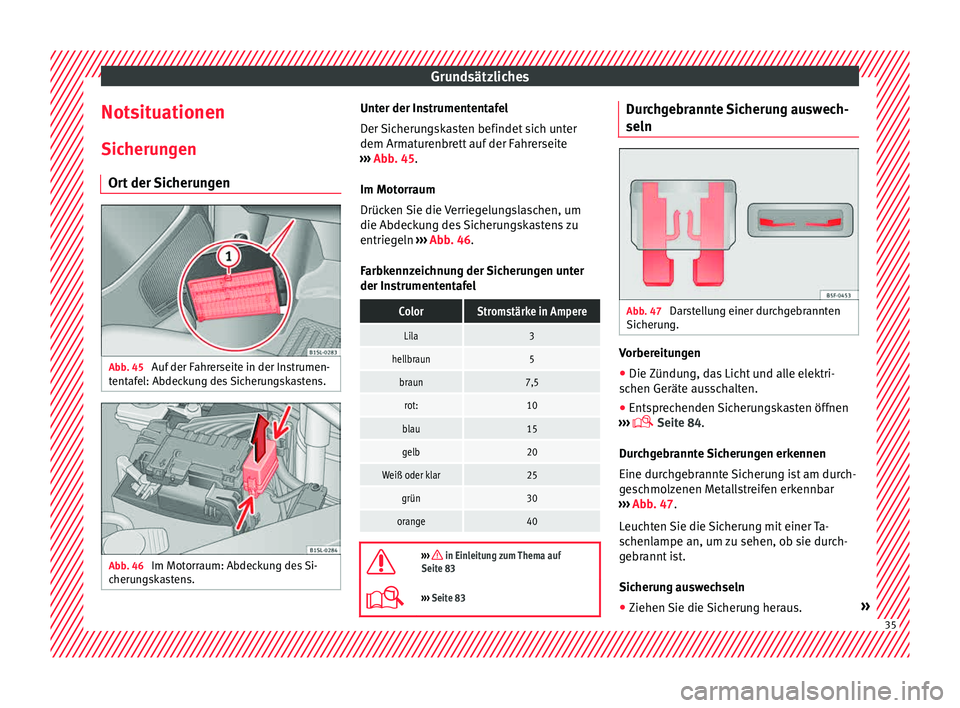

Notsituationen Sic heru
n
gen
Ort der Sicherungen Abb. 45
Auf der Fahrerseite in der Instrumen-
t ent
af

el: Abdeckung des Sicherungskastens. Abb. 46
Im Motorraum: Abdeckung des Si-
c heru n

gskastens. Unter der Instrumententafel
D
er Sic

herungskasten befindet sich unter
dem Armaturenbrett auf der Fahrerseite
››› Abb. 45.
Im Motorraum
Drücken Sie die Verriegelungslaschen, um
die Abdeckung des Sicherungskastens zu
entriegeln ››› Abb. 46.
Farbkennzeichnung der Sicherungen unter
der Instrumententafel
ColorStromstärke in Ampere
Lila3
hellbraun5
braun7,5
rot:10
blau15
gelb20
Weiß oder klar25
grün30
orange40 
››› in Einleitung zum Thema auf
Seite 83
››› Seite 83 Durchgebrannte Sicherung auswech-
seln
Abb. 47
Darstellung einer durchgebrannten
Sic heru
n

g. Vorbereitungen
● Die Zündung, das Licht und alle elektri-
s c
hen Gerät

e ausschalten.
● Entsprechenden Sicherungskasten öffnen
›››
 Seite 84.
Durchgebrannte Sicherungen erkennen
Eine durchgebrannte Sicherung ist am durch-
geschmolzenen Metallstreifen erkennbar
››› Abb. 47.
Leuchten Sie die Sicherung mit einer Ta-
schenlampe an, um zu sehen, ob sie durch-
gebrannt ist.
Sicherung auswechseln
● Ziehen Sie die Sicherung heraus. » 35

Grundsätzliches

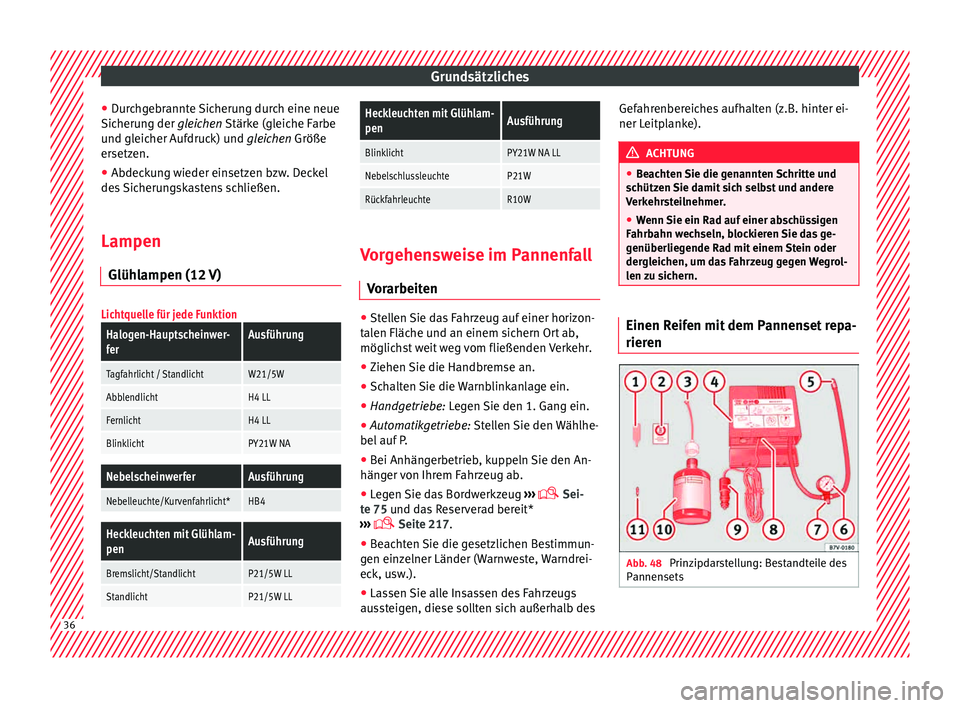

● Dur
c
hgebrannte Sicherung durch eine neue
Sicherung der gleichen Stärke (gleiche Farbe
und gleicher Aufdruck) und gleichen Größe
ersetzen.
● Abdeckung wieder einsetzen bzw. Deckel
des
Sicherungskastens schließen.
Lampen Glühlampen (12
V)
Lichtquelle für jede Funktion
Halogen-Hauptscheinwer-
ferAusführung
Tagfahrlicht / StandlichtW21/5W
AbblendlichtH4 LL
FernlichtH4 LL
BlinklichtPY21W NA
NebelscheinwerferAusführung
Nebelleuchte/Kurvenfahrlicht*HB4
Heckleuchten mit Glühlam-
penAusführung
Bremslicht/StandlichtP21/5W LL
StandlichtP21/5W LL
Heckleuchten mit Glühlam-
penAusführung
BlinklichtPY21W NA LL
NebelschlussleuchteP21W
RückfahrleuchteR10W Vorgehensweise im Pannenfall
Vor arbeit

en ●
Stellen Sie das Fahrzeug auf einer horizon-
t al
en Fläc

he und an einem sichern Ort ab,
möglichst weit weg vom fließenden Verkehr.
● Ziehen Sie die Handbremse an.
● Schalten Sie die Warnblinkanlage ein.
● Handgetriebe: Leg
en Sie den 1. Gang ein.
● Automatikgetriebe: Stell
en Sie den Wählhe-
bel auf P.
● Bei Anhängerbetrieb, kuppeln Sie den An-
hänger
von Ihrem Fahrzeug ab.
● Legen Sie das Bordwerkzeug ›››

 Sei-
te 75 und das Reserverad bereit*
›››  Seite 217.
● Beachten Sie die gesetzlichen Bestimmun-
gen einz
elner Länder (Warnweste, Warndrei-
eck, usw.).
● Lassen Sie alle Insassen des Fahrzeugs
auss
teigen, diese sollten sich außerhalb des Gefahrenbereiches aufhalten (z.B. hinter ei-
ner Leitpl

anke). ACHTUNG
● Be ac

hten Sie die genannten Schritte und
schützen Sie damit sich selbst und andere
Verkehrsteilnehmer.
● Wenn Sie ein Rad auf einer abschüssigen
Fahrbahn w
echseln, blockieren Sie das ge-
genüberliegende Rad mit einem Stein oder
dergleichen, um das Fahrzeug gegen Wegrol-

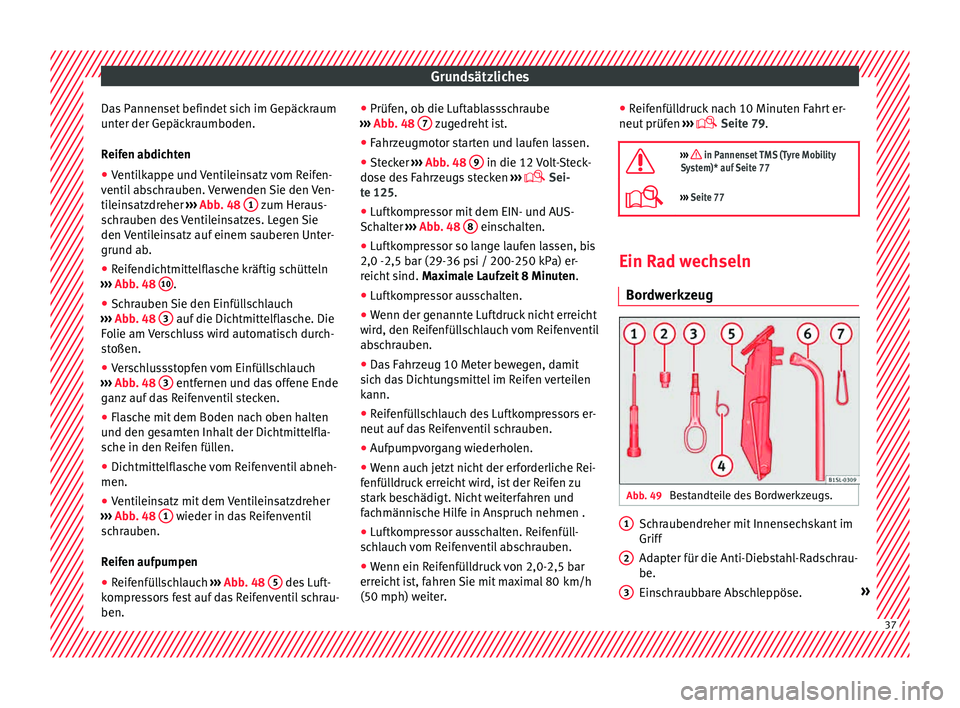

len zu sichern. Einen Reifen mit dem Pannenset repa-
rier
en Abb. 48
Prinzipdarstellung: Bestandteile des
P annen
sets36

Grundsätzliches
Das Pannenset befindet sich im Gepäckraum
u nt
er der Gepäc
kraumboden.
Reifen abdichten
● Ventilkappe und Ventileinsatz vom Reifen-
ventil
abschrauben. Verwenden Sie den Ven-
tileinsatzdreher ››› Abb. 48 1 zum Heraus-
s c
hr

auben des Ventileinsatzes. Legen Sie
den Ventileinsatz auf einem sauberen Unter-
grund ab.
● Reifendichtmittelflasche kräftig schütteln
›››
Abb. 48 10 .
● Schrauben Sie den Einfüllschlauch
› ›
›

Abb. 48 3 auf die Dichtmittelflasche. Die
F o
lie am
Verschluss wird automatisch durch-
stoßen.
● Verschlussstopfen vom Einfüllschlauch
›››
Abb. 48 3 entfernen und das offene Ende
g an
z
auf das Reifenventil stecken.
● Flasche mit dem Boden nach oben halten
und den ge
samten Inhalt der Dichtmittelfla-
sche in den Reifen füllen.
● Dichtmittelflasche vom Reifenventil abneh-
men.
● Ventileinsatz mit dem Ventileinsatzdreher
›››
Abb. 48 1 wieder in das Reifenventil
s c
hr
auben.
Reifen aufpumpen
● Reifenfüllschlauch ›››
Abb. 48 5 des Luft-
k ompr
e
ssors fest auf das Reifenventil schrau-
ben. ●
Prüfen, ob die L
uftablassschraube
››› Abb. 48 7 zugedreht ist.
● Fahrzeugmotor starten und laufen lassen.
● Stecker ›››
Abb
. 48
9 in die 12 Volt-Steck-
do se de
s
Fahrzeugs stecken ›››
 Sei-
te 125.
● Luftkompressor mit dem EIN- und AUS-
Schalt
er ››› Abb. 48 8 einschalten.
● Luftkompressor so lange laufen lassen, bis
2,0 -2,5 b ar (29-36 p
s

i / 200-250 kPa) er-
reicht sind. Maximale Laufzeit 8 Minuten .
● Luftkompressor ausschalten.
● Wenn der genannte Luftdruck nicht erreicht
wird, den R
eifenfüllschlauch vom Reifenventil
abschrauben.
● Das Fahrzeug 10 Meter bewegen, damit
sich d
as Dichtungsmittel im Reifen verteilen
kann.
● Reifenfüllschlauch des Luftkompressors er-
neut auf d
as Reifenventil schrauben.
● Aufpumpvorgang wiederholen.
● Wenn auch jetzt nicht der erforderliche Rei-
fenfüll
druck erreicht wird, ist der Reifen zu
stark beschädigt. Nicht weiterfahren und
fachmännische Hilfe in Anspruch nehmen .
● Luftkompressor ausschalten. Reifenfüll-
sch
lauch vom Reifenventil abschrauben.
● Wenn ein Reifenfülldruck von 2,0-2,5 bar
erreicht
ist, fahren Sie mit maximal 80 km/h
(50 mph) weiter. ●
Reifenfül
ldruck nach 10 Minuten Fahrt er-
neut prüfen ›››
 Seite 79.

››› in Pannenset TMS (Tyre Mobility
System)* auf Seite 77
››› Seite 77 Ein Rad wechseln
Bor dw
erkz

eug Abb. 49
Bestandteile des Bordwerkzeugs. Schraubendreher mit Innensechskant im
Griff
Ad
apt
er für die Anti-Die

bstahl-Radschrau-
be.
Einschraubbare Abschleppöse. »
1 2
3
37

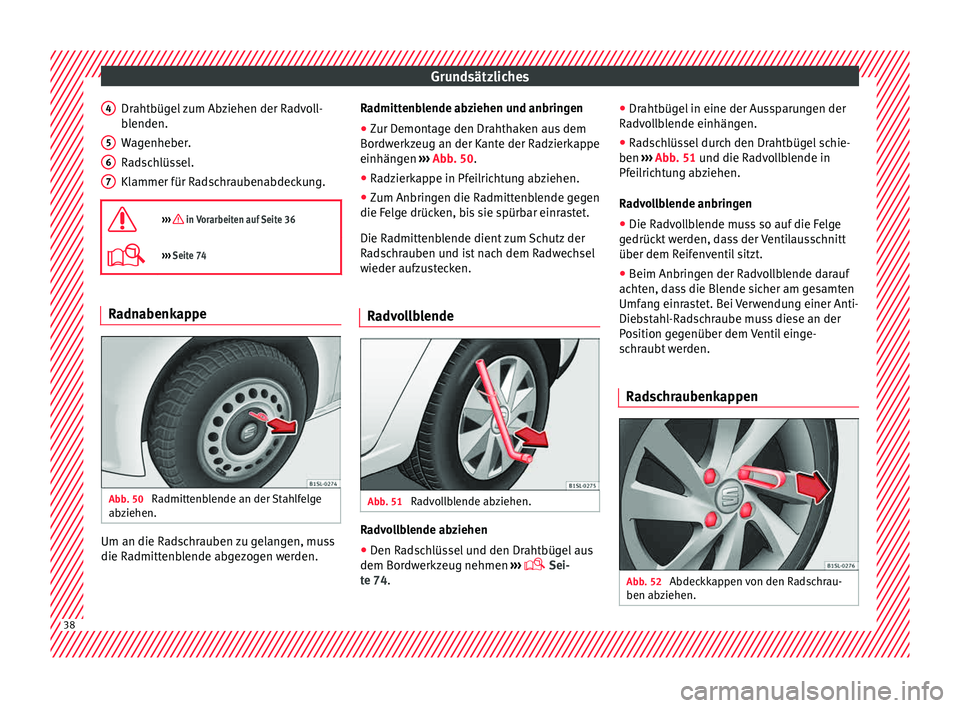

Grundsätzliches
Drahtbügel zum Abziehen der Radvoll-
b l
enden.
W
agenheber.
Radschlüssel.
Klammer für Radschraubenabdeckung.

››› in Vorarbeiten auf Seite 36
››› Seite 74 Radnabenkappe
Abb. 50
Radmittenblende an der Stahlfelge
ab z
iehen. Um an die Radschrauben zu gelangen, muss
die R
a
dmitt

enblende abgezogen werden.
4 5
6
7 Radmittenblende abziehen und anbringen
●
Zur Demontage den Drahthaken aus dem
Bor dw
erkz

eug an der Kante der Radzierkappe
einhängen ››› Abb. 50.
● Radzierkappe in Pfeilrichtung abziehen.
● Zum Anbringen die Radmittenblende gegen
die Felg
e drücken, bis sie spürbar einrastet.
Die Radmittenblende dient zum Schutz der
Radschrauben und ist nach dem Radwechsel
wieder aufzustecken.
Radvollblende Abb. 51
Radvollblende abziehen. Radvollblende abziehen
● Den Radschlüssel und den Drahtbügel aus
dem Bor dw
erkz

eug nehmen ›››
 Sei-
te 74. ●
Drahtbüg
el in eine der Aussparungen der
Radvollblende einhängen.
● Radschlüssel durch den Drahtbügel schie-
ben ›››

Abb. 51 und die Radvollblende in
Pfeilrichtung abziehen.
Radvollblende anbringen
● Die Radvollblende muss so auf die Felge
gedrückt
werden, dass der Ventilausschnitt
über dem Reifenventil sitzt.
● Beim Anbringen der Radvollblende darauf
achten, d
ass die Blende sicher am gesamten
Umfang einrastet. Bei Verwendung einer Anti-
Diebstahl-Radschraube muss diese an der
Position gegenüber dem Ventil einge-
schraubt werden.
Radschraubenkappen Abb. 52
Abdeckkappen von den Radschrau-
ben ab z
iehen. 38
