Seat Mii electric 2015 Betriebsanleitung (in German)

Grundsätzliches
Befestigung des Kindersitzes mittels der unteren Verankerungspunkte (ISOFIX) Abb. 26
Am Fahrzeugsitz: Kennzeichnungsva-
riant en der u
nteren Kindersitzverankerungs-
punkte. Je zwei Halteösen, die sogenannten unteren
V
er

ankerungspunkte, befinden sich an jedem
Sitzplatz in der Rücksitzbank.
Übersicht Einbau mit ISOFIX
Gemäß der europäischen Richtlinie ECE 16
werden in der folgenden Tabelle die Einbau-
möglichkeiten an den unteren Verankerungs-
punkten von ISOFIX-Kindersitzen auf den ein-
zelnen Fahrzeugplätzen aufgelistet.
Das für den Kindersitz zulässige Körperge-
wicht bzw. die Angabe der Größenklasse A bis
G ist bei Kindersitzen mit der Zulassung
„univ ersal“ oder „semiuniversal“ auf dem am
Kindersitz angebrachten Label angegeben.

Gruppe (Gewichtsklasse)
Gruppe 0: bis 10 kgGruppe 0: bis 10 kgGruppe 1: 9 bis 18 kgGruppe 0+: bis 13 kg
Einbaurichtungrückwärts gerichtet
(gegen Fahrtrichtung)rückwärts gerichtet
(gegen Fahrtrichtung)rückwärts gerichtet
(gegen Fahrtrichtung)vorwärts gerichtet (in Fahrtrichtung)
GrößenklasseFGCDECDABB1
Einbau BeifahrersitzSitzplatz ohne Verankerungspunkte, keine Befestigung mit ISOFIX
Einbau Sitzplätze der RücksitzbankIL-SUIL-SUIL-SUIUF/IL-SU IL-SU: g
eeigneter Sitzplatz für den Einbau ei-
ne s

ISOFIX-Kindersitzes mit der Zulassung
„semi-universal“, Fahrzeugliste des Kinder-
sitzherstellers beachten. IUF: geeigneter Sitzplatz für den Einbau ei-
nes
ISOFIX-Kindersitzes mit der Zulassung
„universall“ und Befestigung mit Befesti-
gungsgurt Top Tether. Kindersitze mit starrer Befestigung
Beim Einbau eine
s Kindersitzes mit starrer
Befestigung können Einführhilfen verwendet » 19

Grundsätzliches
werden. Diese Elemente erleichtern die Mon-
t ag
e, s
chützen die Bezüge und sind Bestand-
teil des Lieferumfangs des Kindersitzes oder
sind beim SEAT-Händler erhältlich. Sie wer-
den bei Bedarf an beiden Verankerungspunk-
ten des Fahrzeugs verankert ››› in Sicher-
heit shin
w

eise auf Seite 70.
● Beim Ein- oder Ausbau die Anleitung des
Kindersitzher
stellers beachten ››› in
Sic herheit
shin
weise auf Seite 70.
● Kindersitz in Pfeilrichtung auf die Halte-
ösen ›››

Abb. 26 stecken. Kindersitz muss si-
cher und hörbar einrasten.
● Zugprobe an beiden Seiten des Kindersit-
zes
durchführen.
Kindersitz mit einstellbaren Befestigungs-
gurten
● Beim Ein- oder Ausbau die Anleitung des
Kindersitzher
stellers beachten ››› in
Sic herheit
shin
weise auf Seite 70.
● Kindersitz auf die Sitzfläche stellen und die
Haken der Bef
estigungsgurte in die Halte-
ösen einhängen ››› Abb. 26.
● Befestigungsgurte an der jeweiligen Ein-
stel
lvorrichtung gleichmäßig strammziehen.
Der Kindersitz muss eng an dem Fahrzeugsitz
anliegen.
● Zugprobe an beiden Seiten des Kindersit-
zes
durchführen. 
››› in Sicherheitshinweise auf
Seite 70 Kindersitz mit Befestigungsgurt Top
Tether befe

stigen Abb. 27
Beispiel eines eingehängten oberen
B ef
e

stigungsgurts. ●
Beim Ein- oder Ausbau die Anleitung des
Kinder s
itzher

stellers beachten ››› in
Sic herheit
shin
weise auf Seite 70.
● Sitzlehne entriegeln und Lehne etwas nach
vorn kl
appen ›››
Seite 12.
● Hinter dem Kindersitz befindliche Kopfstüt-
ze aus
bauen und sicher im Fahrzeug verstau-
en ›››
 Seite 50.
● Oberen Befestigungsgurt des Kindersitzes
zwis
chen Sitzlehne und Gepäckraumabde-
ckung nach hinten in den Gepäckraum füh-
ren. ●
Sitzlehne
zurückklappen und Lehne fest in
die Verriegelung drücken.
● Kindersitz an den unteren Verankerungs-
punkt
en befestigen ››› Seite 19
● Oberen Befestigungsgurt im Gepäckraum
in die entsprec
hende Halteöse einhaken
››› Abb. 27.
● Gurt festspannen, damit der Kindersitz
oben an der Sitz
lehne anliegt.

››› in Sicherheitshinweise auf
Seite 70 Fahrzeug starten
Zünd s
c

hloss Abb. 28
Siehe Einbauort auf Seite 720

Grundsätzliches
Zündung einschalten: Stecken Sie den
Sc h
lüs
sel in das Zündschloss und starten Sie
den Motor.
Lenkrad sperren und lösen
● Lenkrad sperren: Ziehen Sie den Zünd-
sch
lüssel ab und drehen Sie das Lenkrad, bis
es gesperrt ist. Bei Fahrzeugen mit Automa-
tikgetriebe müssen Sie den Wählhebel auf
Position P stellen, um den Zündschlüssel ab-
ziehen zu können. Falls erforderlich, drücken
Sie die Taste der Wählhebelsperre und lassen
Sie sie wieder los.
● Lenkradsperre lösen: Stecken Sie den
Zündsc
hlüssel ins Schloss und drehen Sie
den Schlüssel gleichzeitig mit dem Lenkrad
in Pfeilrichtung. Lässt sich das Lenkrad nicht
drehen ist möglicherweise die Lenkradsperre
eingerastet.
Zündung ein-/ausschalten, vorglühen
● Zündung einschalten: Drehen Sie den
Zündsc
hlüssel in Stellung 2 .
● Zündung ausschalten: Drehen Sie den
Zünd s
c

hlüssel in Stellung 1 .
● Diesel-Fahrzeuge : B ei ein
g
eschalteter
Zündung wird das Fahrzeug vorgeglüht.
Motor starten
● Schaltgetriebe: Treten Sie das Kupplungs-
pedal g

anz durch, und bringen Sie den
Schalthebel in Leerlaufstellung. ●
Autom atik

getriebe: Treten Sie das Brems-
pedal und bringen Sie den Wählhebel in Stel-
lung P oder in N.
● Drehen Sie den Zündschlüssel in Stellung
3 . Der Zündschlüssel kehrt automatisch in
St el
lu

ng 2 zurück. Geben Sie dabei kein
G a
s.
St
art-Stopp-System*
Bei stehendem Fahrzeug und unbetätigtem
Kupplungspedal stellt das Start-Stopp-Sys-
tem* den Motor automatisch ab. Die Zün-
dung bleibt eingeschaltet.

››› in Zündung anschließen und Motor
starten auf Seite 138
››› Seite 138 Licht und Sicht
Lic ht
s

chalter Abb. 29
Siehe Einbauort auf Seite 7 Lichtschalter in die gewünschte Position dre-
hen
››
›

Abb. 29.
Sym-
bolZündung ausZündung ein 
Nebelleuchten, Abb-
lend- und Standlicht
ausgeschaltet.Licht ausgeschaltet
oder Tagfahrlicht
eingeschaltet.

Standlicht eingeschaltet.

Abblendlicht abge-
schaltetAbblendlicht einge-
schaltet.

Nebel scheinwerfer: ziehen Sie den Schal-
t
er zum ersten Punkt, ab den Stellungen 
oder . » 21

Grundsätzliches

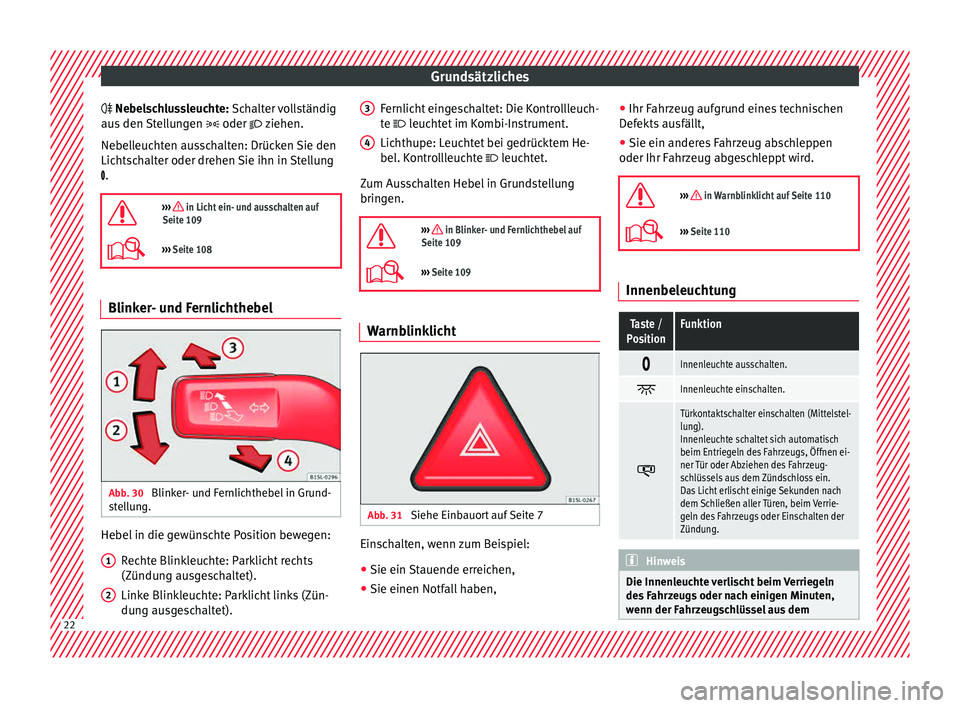

 Ne belschlussleuchte: Schalter vollständig
au s
den Stellungen  oder  ziehen.
Nebelleuchten ausschalten: Drücken Sie den
Lichtschalter oder drehen Sie ihn in Stellung
.

››› in Licht ein- und ausschalten auf
Seite 109
››› Seite 108 Blinker- und Fernlichthebel
Abb. 30
Blinker- und Fernlichthebel in Grund-
s t
el

lung. Hebel in die gewünschte Position bewegen:
Rec
ht

e Blinkleuchte: Parklicht rechts
(Zündung ausgeschaltet).
Linke Blinkleuchte: Parklicht links (Zün-
dung ausgeschaltet).
1 2 Fernlicht eingeschaltet: Die Kontrollleuch-
t
e


leuchtet im Kombi-Instrument.
Lichthupe: Leuchtet bei gedrücktem He-
bel. Kontrollleuchte  leuchtet.
Zum Ausschalten Hebel in Grundstellung
bringen.

››› in Blinker- und Fernlichthebel auf
Seite 109
››› Seite 109 Warnblinklicht
Abb. 31
Siehe Einbauort auf Seite 7 Einschalten, wenn zum Beispiel:
● Sie ein Stauende erreichen,
● Sie einen Notfall haben,
3 4 ●
Ihr F ahr
z

eug aufgrund eines technischen
Defekts ausfällt,
● Sie ein anderes Fahrzeug abschleppen
oder Ihr Fahrz
eug abgeschleppt wird.

››› in Warnblinklicht auf Seite 110
››› Seite 110 Innenbeleuchtung
Taste /
PositionFunktion 
Innenleuchte ausschalten.

Innenleuchte einschalten.

Türkontaktschalter einschalten (Mittelstel-
lung).
Innenleuchte schaltet sich automatisch
beim Entriegeln des Fahrzeugs, Öffnen ei-
ner Tür oder Abziehen des Fahrzeug-
schlüssels aus dem Zündschloss ein.
Das Licht erlischt einige Sekunden nach
dem Schließen aller Türen, beim Verrie-
geln des Fahrzeugs oder Einschalten der
Zündung.
Hinweis
Die Innenleuchte verlischt beim Verriegeln
des F

ahrzeugs oder nach einigen Minuten,
wenn der Fahrzeugschlüssel aus dem 22

Grundsätzliches

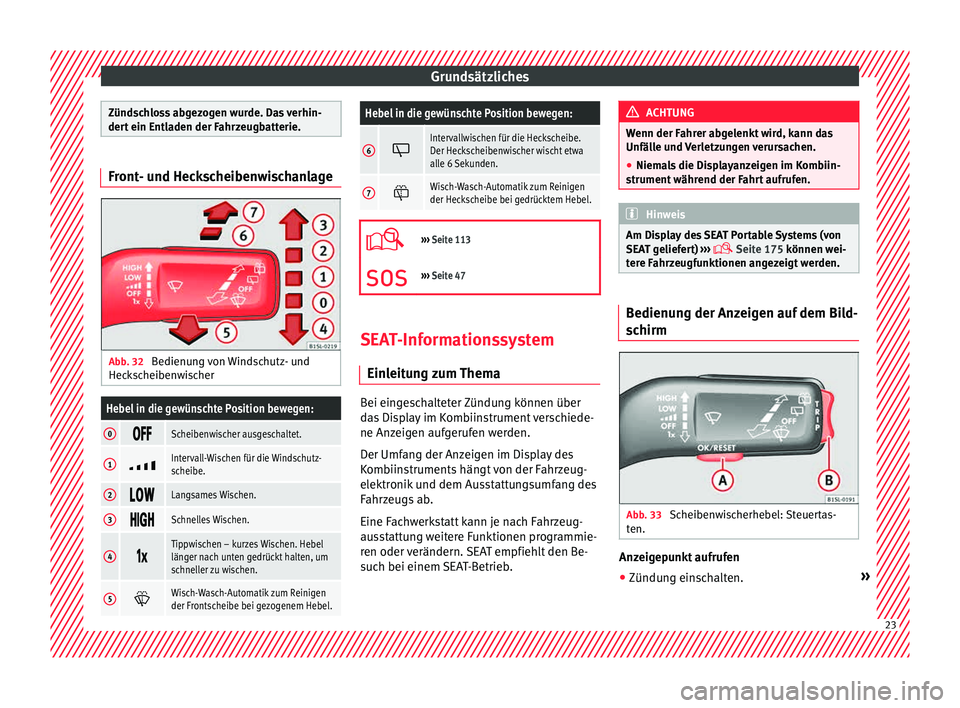

Zündschloss abgezogen wurde. Das verhin-
dert
ein Entl
aden der Fahrzeugbatterie.Front- und Heckscheibenwischanlage
Abb. 32
Bedienung von Windschutz- und
Hec k
s

cheibenwischer
Hebel in die gewünschte Position bewegen:
0 Scheibenwischer ausgeschaltet.
1
Intervall-Wischen für die Windschutz-
scheibe.
2
Langsames Wischen.
3
Schnelles Wischen.
4
Tippwischen – kurzes Wischen. Hebel
länger nach unten gedrückt halten, um
schneller zu wischen.
5
Wisch-Wasch-Automatik zum Reinigen
der Frontscheibe bei gezogenem Hebel.
Hebel in die gewünschte Position bewegen:
6 Intervallwischen für die Heckscheibe.
Der Heckscheibenwischer wischt etwa
alle 6 Sekunden.
7
Wisch-Wasch-Automatik zum Reinigen
der Heckscheibe bei gedrücktem Hebel.

›››
Seite 113
››› Seite 47 SEAT-Informationssystem
Ein l
eit

ung zum Thema Bei eingeschalteter Zündung können über
d
a
s

Display im Kombiinstrument verschiede-
ne Anzeigen aufgerufen werden.
Der Umfang der Anzeigen im Display des
Kombiinstruments hängt von der Fahrzeug-
elektronik und dem Ausstattungsumfang des
Fahrzeugs ab.
Eine Fachwerkstatt kann je nach Fahrzeug-
ausstattung weitere Funktionen programmie-
ren oder verändern. SEAT empfiehlt den Be-
such bei einem SEAT-Betrieb. ACHTUNG
Wenn der Fahrer abgelenkt wird, kann das
Unfäll e u

nd Verletzungen verursachen.
● Niemals die Displayanzeigen im Kombiin-
strument währ
end der Fahrt aufrufen. Hinweis
Am Display des SEAT Portable Systems (von
SEA T g

eliefert) ›››
 Seite 175 können wei-

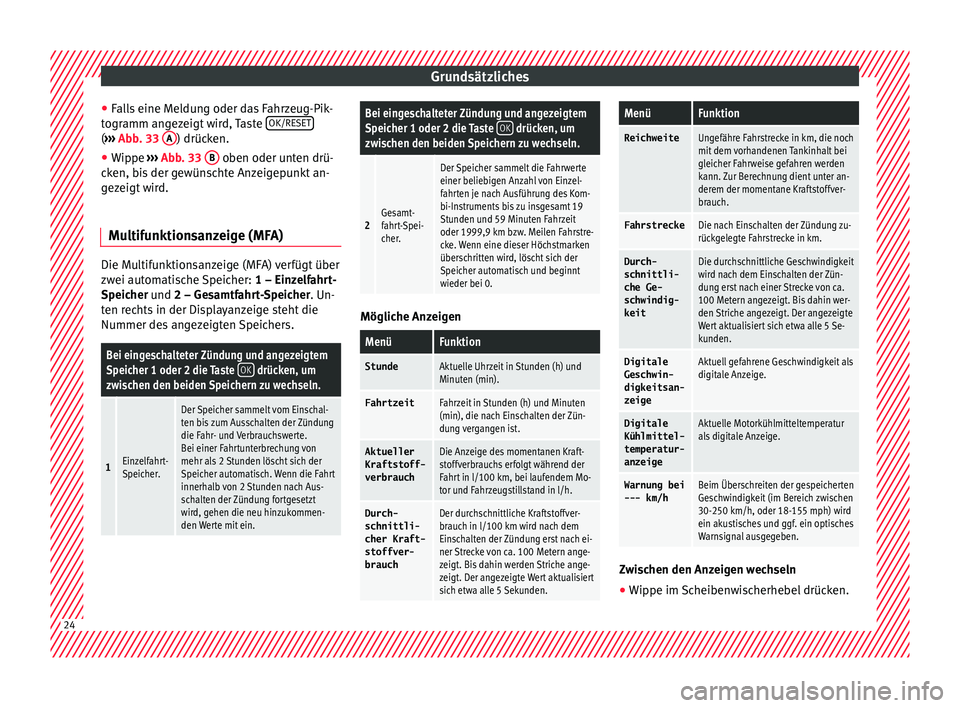

tere Fahrzeugfunktionen angezeigt werden. Bedienung der Anzeigen auf dem Bild-
s
c
hirm Abb. 33
Scheibenwischerhebel: Steuertas-
t en. Anzeigepunkt aufrufen
● Zündung einschalten. » 23

Grundsätzliches
● Fal
l
s eine Meldung oder das Fahrzeug-Pik-
togramm angezeigt wird, Taste OK/RESET(
› ››
Abb
. 33 A ) drücken.
● Wippe ›››
Abb
. 33
B oben oder unten drü-
c k
en, b
is der gewünschte Anzeigepunkt an-
gezeigt wird.
Multifunktionsanzeige (MFA) Die Multifunktionsanzeige (MFA) verfügt über
zwei aut
om

atische Speicher: 1 – Einzelfahrt-
Speicher und 2 – Gesamtfahrt-Speicher. Un-
ten rechts in der Displayanzeige steht die
Nummer des angezeigten Speichers.
Bei eingeschalteter Zündung und angezeigtem
Speicher 1 oder 2 die Taste OK drücken, um
zwischen den beiden Speichern zu wechseln.
1Einzelfahrt-
Speicher.
Der Speicher sammelt vom Einschal-
ten bis zum Ausschalten der Zündung
die Fahr- und Verbrauchswerte.
Bei einer Fahrtunterbrechung von
mehr als 2 Stunden löscht sich der
Speicher automatisch. Wenn die Fahrt
innerhalb von 2 Stunden nach Aus-
schalten der Zündung fortgesetzt
wird, gehen die neu hinzukommen-
den Werte mit ein.
Bei eingeschalteter Zündung und angezeigtem
Speicher 1 oder 2 die Taste OK drücken, um
zwischen den beiden Speichern zu wechseln.
2Gesamt-
fahrt-Spei-
cher.
Der Speicher sammelt die Fahrwerte
einer beliebigen Anzahl von Einzel-
fahrten je nach Ausführung des Kom-
bi-Instruments bis zu insgesamt 19
Stunden und 59 Minuten Fahrzeit
oder 1999,9 km bzw. Meilen Fahrstre-
cke. Wenn eine dieser Höchstmarken
überschritten wird, löscht sich der
Speicher automatisch und beginnt
wieder bei 0. Mögliche Anzeigen
MenüFunktion
StundeAktuelle Uhrzeit in Stunden (h) und
Minuten (min).
FahrtzeitFahrzeit in Stunden (h) und Minuten
(min), die nach Einschalten der Zün-
dung vergangen ist.
Aktueller
Kraftstoff-
verbrauchDie Anzeige des momentanen Kraft-
stoffverbrauchs erfolgt während der
Fahrt in l/100 km, bei laufendem Mo-
tor und Fahrzeugstillstand in l/h.
Durch-
schnittli‐
cher Kraft-
stoffver‐
brauchDer durchschnittliche Kraftstoffver-
brauch in l/100 km wird nach dem
Einschalten der Zündung erst nach ei-
ner Strecke von ca. 100 Metern ange-
zeigt. Bis dahin werden Striche ange-
zeigt. Der angezeigte Wert aktualisiert
sich etwa alle 5 Sekunden.
MenüFunktion
ReichweiteUngefähre Fahrstrecke in km, die noch
mit dem vorhandenen Tankinhalt bei
gleicher Fahrweise gefahren werden
kann. Zur Berechnung dient unter an-
derem der momentane Kraftstoffver-
brauch.
FahrstreckeDie nach Einschalten der Zündung zu-
rückgelegte Fahrstrecke in km.
Durch- schnittli‐
che Ge-
schwindig‐
keitDie durchschnittliche Geschwindigkeit
wird nach dem Einschalten der Zün-
dung erst nach einer Strecke von ca.
100 Metern angezeigt. Bis dahin wer-
den Striche angezeigt. Der angezeigte
Wert aktualisiert sich etwa alle 5 Se-
kunden.
Digitale
Geschwin-
digkeitsan‐
zeigeAktuell gefahrene Geschwindigkeit als
digitale Anzeige.
Digitale Kühlmittel-
temperatur‐
anzeigeAktuelle Motorkühlmitteltemperatur
als digitale Anzeige.
Warnung bei--- km/hBeim Überschreiten der gespeicherten
Geschwindigkeit (im Bereich zwischen
30-250 km/h, oder 18-155 mph) wird
ein akustisches und ggf. ein optisches
Warnsignal ausgegeben. Zwischen den Anzeigen wechseln
● Wippe im Scheibenwischerhebel drücken. 24

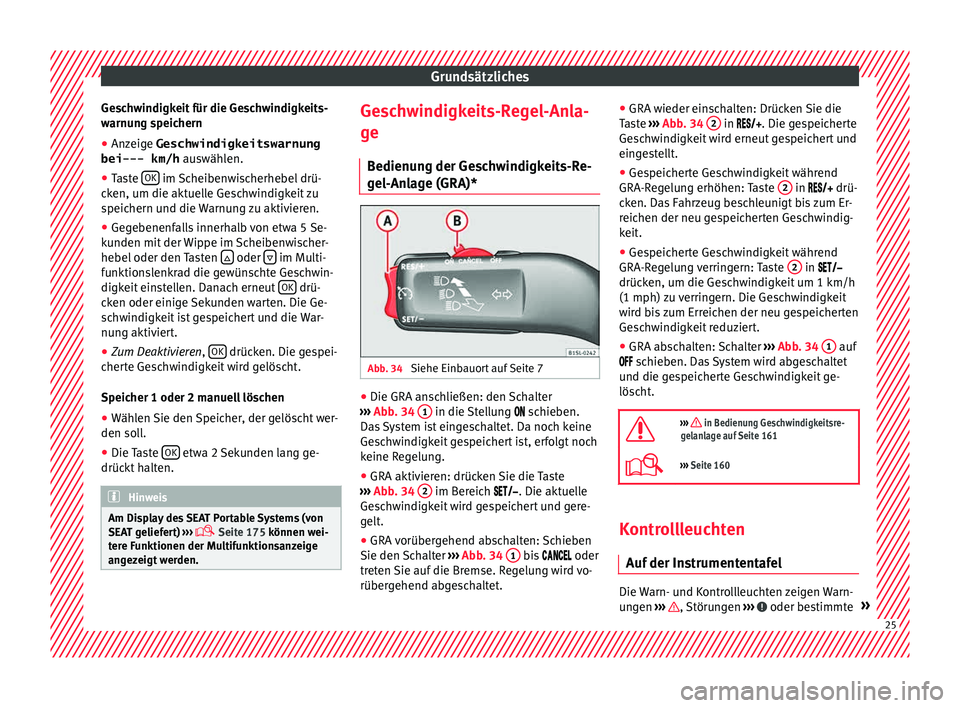

Grundsätzliches
Geschwindigkeit für die Geschwindigkeits-
w arnu
n
g speichern
● Anzeige Geschwindigkeitswarnung
bei--- km/h auswäh

len.
● Taste OK im Scheibenwischerhebel drü-
c k
en, um die akt

uelle Geschwindigkeit zu
speichern und die Warnung zu aktivieren.
● Gegebenenfalls innerhalb von etwa 5 Se-
kunden mit
der Wippe im Scheibenwischer-
hebel oder den Tasten  oder
 im Multi-
f u
nktion

slenkrad die gewünschte Geschwin-
digkeit einstellen. Danach erneut OK drü-
c k
en oder einig

e Sekunden warten. Die Ge-
schwindigkeit ist gespeichert und die War-
nung aktiviert.
● Zum Deaktivieren, OK drücken. Die gespei-
c her
t

e Geschwindigkeit wird gelöscht.
Speicher 1 oder 2 manuell löschen ● Wählen Sie den Speicher, der gelöscht wer-
den soll
.
● Die Taste OK etwa 2 Sekunden lang ge-
drüc kt
h

alten. Hinweis
Am Display des SEAT Portable Systems (von
SEA T g

eliefert) ›››
 Seite 175 können wei-
tere Funktionen der Multifunktionsanzeige
angezeigt werden. Geschwindigkeits-Regel-Anla-
g
e
B edienu

ng der Geschwindigkeits-Re-
gel-Anlage (GRA)* Abb. 34
Siehe Einbauort auf Seite 7 ●
Die GRA anschließen: den Schalter
› ›
›

Abb. 34 1 in die Stellung
 sc
hie ben.
Das System ist eingeschaltet. Da noch keine
Geschwindigkeit gespeichert ist, erfolgt noch
keine Regelung.
● GRA aktivieren: drücken Sie die Taste
›››
Abb. 34 2 im Bereich . Die akt
uel
l e
Geschwindigkeit wird gespeichert und gere-
gelt.
● GRA vorübergehend abschalten: Schieben
Sie den Sch
alter ››› Abb. 34 1 bis
 oder
tr et
en Sie auf die Bremse. Regelung wird vo-
rübergehend abgeschaltet. ●
GRA wieder eins
chalten: Drücken Sie die
Taste ››› Abb. 34 2 in 
. Die gespeicherte
Ge s
chwindigkeit wird erneut gespeichert und
eingestellt.
● Gespeicherte Geschwindigkeit während
GRA-Reg
elung erhöhen: Taste 2 in 
 drü-
c k
en. Das Fahrzeug beschleunigt bis zum Er-
reichen der neu gespeicherten Geschwindig-
keit.
● Gespeicherte Geschwindigkeit während
GRA-Reg
elung verringern: Taste 2 in 
drüc k
en, um die Ge
schwindigkeit um 1 km/h
(1 mph) zu verringern. Die Geschwindigkeit
wird bis zum Erreichen der neu gespeicherten
Geschwindigkeit reduziert.
● GRA abschalten: Schalter ›››
Abb. 34 1 auf
 s c
hie
ben. Das System wird abgeschaltet
und die gespeicherte Geschwindigkeit ge-
löscht.

››› in Bedienung Geschwindigkeitsre-
gelanlage auf Seite 161
››› Seite 160 Kontrollleuchten
Auf der In s

trumententafel Die Warn- und Kontrollleuchten zeigen Warn-
u
n g

en ››› , Störungen
››
› oder bestimmte
» 25

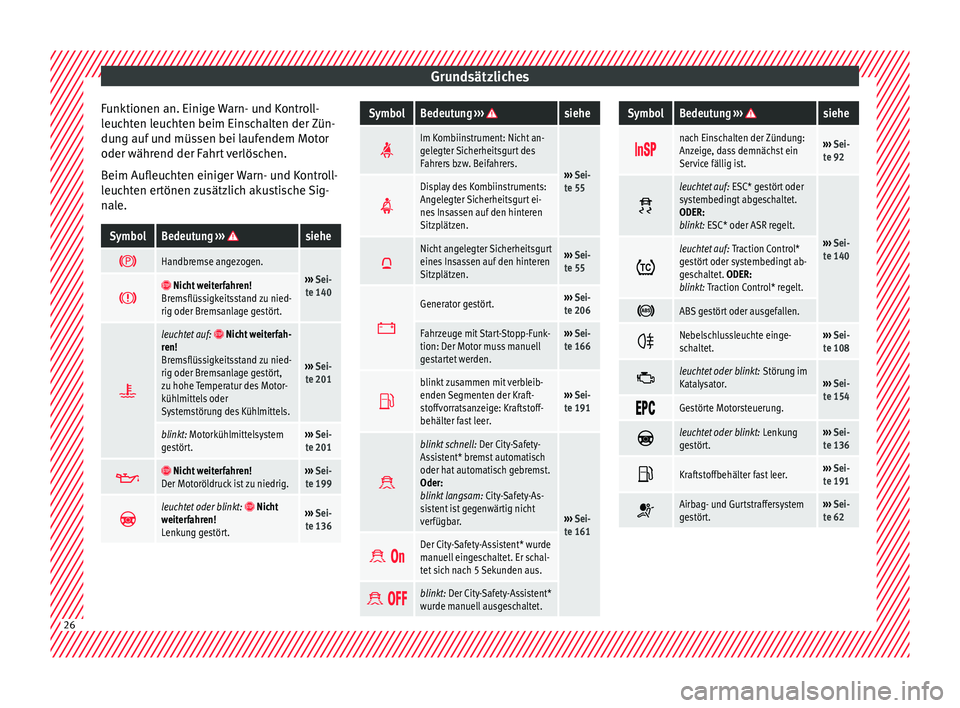

Grundsätzliches
Funktionen an. Einige Warn- und Kontroll-
l euc
ht
en leuchten beim Einschalten der Zün-
dung auf und müssen bei laufendem Motor
oder während der Fahrt verlöschen.
Beim Aufleuchten einiger Warn- und Kontroll-
leuchten ertönen zusätzlich akustische Sig-
nale.
SymbolBedeutung ››› siehe 
Handbremse angezogen.
›››
Sei-
te 140   Nicht weiterfahren!
Bremsflüssigkeitsstand zu nied-
rig oder Bremsanlage gestört. 
leuchtet auf:
 Nicht weiterfah-
ren!
Bremsflüssigkeitsstand zu nied-
rig oder Bremsanlage gestört,
zu hohe Temperatur des Motor-
kühlmittels oder
Systemstörung des Kühlmittels.
››› Sei-
te 201
blinkt: Motorkühlmittelsystem
gestört.››› Sei-
te 201  
Nicht weiterfahren!
Der Motoröldruck ist zu niedrig.››› Sei-
te 199 
leuchtet oder blinkt:
 Nicht
weiterfahren!
Lenkung gestört.››› Sei-
te 136
SymbolBedeutung ››› siehe 
Im Kombiinstrument: Nicht an-
gelegter Sicherheitsgurt des
Fahrers bzw. Beifahrers.
›››
Sei-
te 55 Display des Kombiinstruments:
Angelegter Sicherheitsgurt ei-
nes Insassen auf den hinteren
Sitzplätzen.

Nicht angelegter Sicherheitsgurt
eines Insassen auf den hinteren
Sitzplätzen.›››
Sei-
te 55 
Generator gestört.›››
Sei-
te 206
Fahrzeuge mit Start-Stopp-Funk-
tion: Der Motor muss manuell
gestartet werden.››› Sei-
te 166 
blinkt zusammen mit verbleib-
enden Segmenten der Kraft-
stoffvorratsanzeige: Kraftstoff-
behälter fast leer.›››
Sei-
te 191 
blinkt schnell:
Der City-Safety-
Assistent* bremst automatisch
oder hat automatisch gebremst.
Oder:
blinkt langsam: City-Safety-As-
sistent ist gegenwärtig nicht
verfügbar.
››› Sei-
te 161  
Der City-Safety-Assistent* wurde
manuell eingeschaltet. Er schal-
tet sich nach 5 Sekunden aus.
 
blinkt: Der City-Safety-Assistent*
wurde manuell ausgeschaltet.
SymbolBedeutung
››› siehe 
nach Einschalten der Zündung:
Anzeige, dass demnächst ein
Service fällig ist.›››
Sei-
te 92 
leuchtet auf:
ESC* gestört oder
systembedingt abgeschaltet.
ODER:
blinkt: ESC* oder ASR regelt.
››› Sei-
te 140 leuchtet auf:
Traction Control*
gestört oder systembedingt ab-
geschaltet. ODER:
blinkt: Traction Control* regelt. 
ABS gestört oder ausgefallen.

Nebelschlussleuchte einge-
schaltet.›››
Sei-
te 108 
leuchtet oder blinkt:
Störung im
Katalysator.››› Sei-
te 154 
Gestörte Motorsteuerung.

leuchtet oder blinkt:
Lenkung
gestört.››› Sei-
te 136 
Kraftstoffbehälter fast leer.›››
Sei-
te 191 
Airbag- und Gurtstraffersystem
gestört.›››
Sei-
te 62 26

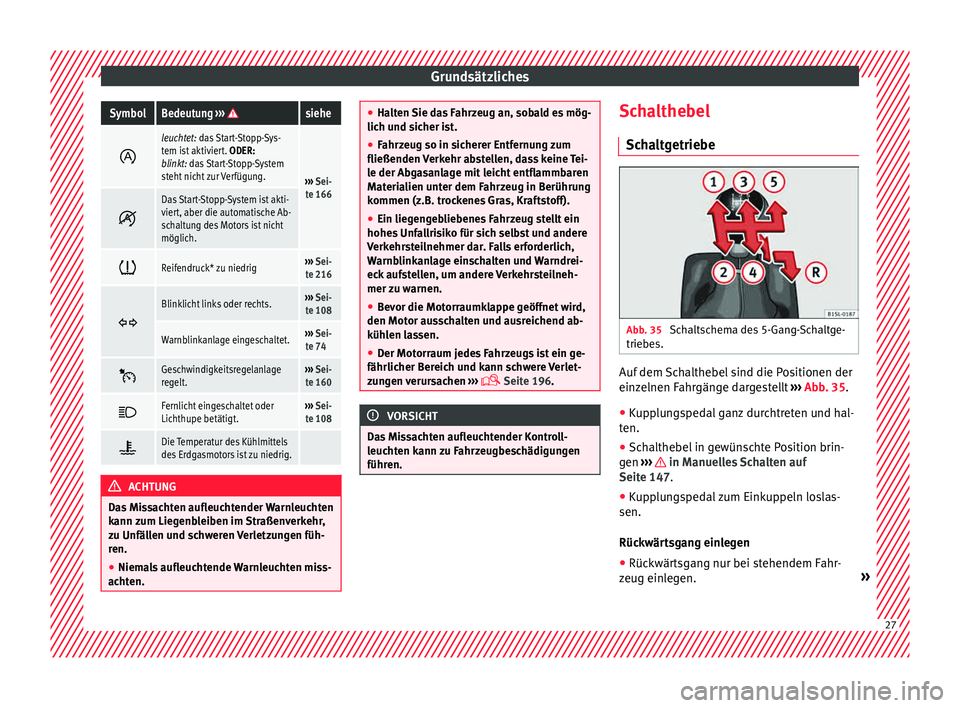

GrundsätzlichesSymbolBedeutung
››› siehe 
leuchtet: das Start-Stopp-Sys-
tem ist aktiviert.
ODER:
blinkt: das Start-Stopp-System
steht nicht zur Verfügung.
››› Sei-
te 166 
Das Start-Stopp-System ist akti-
viert, aber die automatische Ab-
schaltung des Motors ist nicht
möglich.

Reifendruck* zu niedrig›››
Sei-
te 216 
Blinklicht links oder rechts.›››
Sei-
te 108
Warnblinkanlage eingeschaltet.››› Sei-
te 74 
Geschwindigkeitsregelanlage
regelt.›››
Sei-
te 160 
Fernlicht eingeschaltet oder
Lichthupe betätigt.›››
Sei-
te 108 
Die Temperatur des Kühlmittels
des Erdgasmotors ist zu niedrig.
ACHTUNG
Das Missachten aufleuchtender Warnleuchten
kann z

um Liegenbleiben im Straßenverkehr,
zu Unfällen und schweren Verletzungen füh-
ren.
● Niemals aufleuchtende Warnleuchten miss-
achten. ●
Halt en

Sie das Fahrzeug an, sobald es mög-
lich und sicher ist.
● Fahrzeug so in sicherer Entfernung zum
fließenden Verk
ehr abstellen, dass keine Tei-
le der Abgasanlage mit leicht entflammbaren
Materialien unter dem Fahrzeug in Berührung
kommen (z.B. trockenes Gras, Kraftstoff).
● Ein liegengebliebenes Fahrzeug stellt ein
hohes Unf
allrisiko für sich selbst und andere
Verkehrsteilnehmer dar. Falls erforderlich,
Warnblinkanlage einschalten und Warndrei-
eck aufstellen, um andere Verkehrsteilneh-
mer zu warnen.
● Bevor die Motorraumklappe geöffnet wird,
den Motor aus
schalten und ausreichend ab-
kühlen lassen.
● Der Motorraum jedes Fahrzeugs ist ein ge-
fährlicher Ber
eich und kann schwere Verlet-
zungen verursachen ›››
 Seite 196. VORSICHT
Das Missachten aufleuchtender Kontroll-
leuc ht

en kann zu Fahrzeugbeschädigungen
führen. Schalthebel
Sc h
a

ltgetriebe Abb. 35
Schaltschema des 5-Gang-Schaltge-
trie be
s. Auf dem Schalthebel sind die Positionen der
ein
z
elnen F

ahrgänge dargestellt ››› Abb. 35.
● Kupplungspedal ganz durchtreten und hal-
ten.
● Sch

althebel in gewünschte Position brin-
gen ››

› in Manuelles Schalten auf
Seit e 147
.
● K
upplungspedal zum Einkuppeln loslas-
sen.
Rückwär

tsgang einlegen
● Rückwärtsgang nur bei stehendem Fahr-
zeug einl
egen. » 27

Grundsätzliches
● Kup
p
lungspedal ganz durchtreten und hal-
ten ››› in Manuelles Schalten auf
Seit e 147
.
● St
ellen Sie den Schalthebel in Leerlauf und
drücken
Sie den Hebel nach unten bis zum
Anschlag.
● Bewegen Sie den Schalthebel nach rechts
und dann rüc
kwärts, wie auf dem Schaltdia-
gramm auf dem Schalthebel dargestellt.
● Kupplungspedal zum Einkuppeln loslas-
sen.

››› in Manuelles Schalten auf
Seite 147

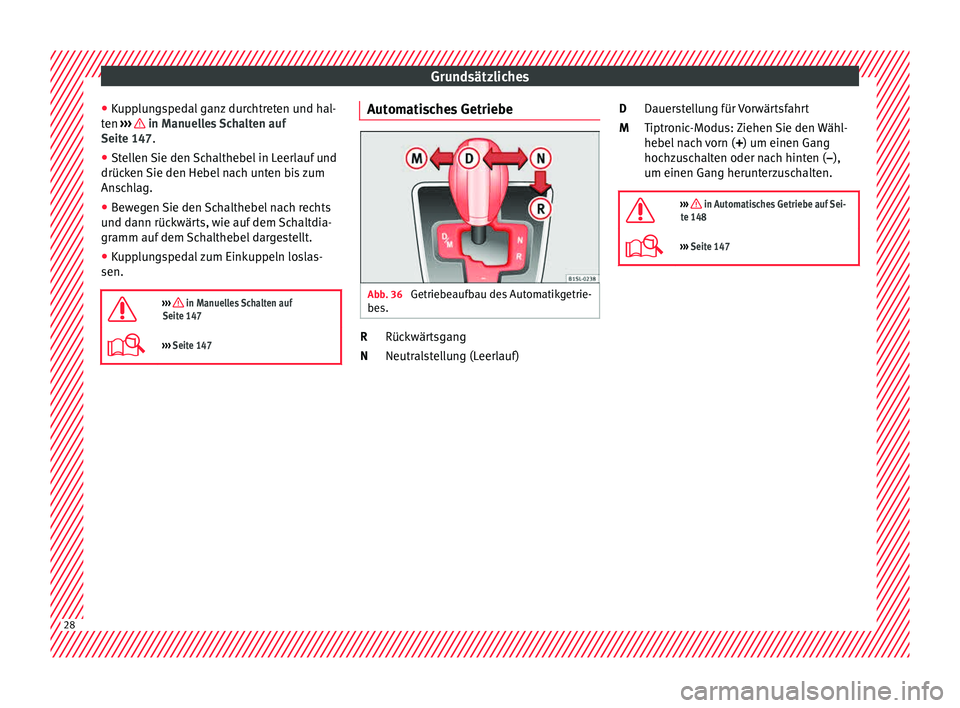

››› Seite 147 Automatisches Getriebe
Abb. 36
Getriebeaufbau des Automatikgetrie-
be s. Rückwärtsgang
Neutr
al
s
tellung (Leerlauf)
R
N Dauerstellung für Vorwärtsfahrt
Tiptronic-Modu

s: Ziehen Sie den Wähl-
hebel nach vorn ( +) um einen Gang
hochzuschalten oder nach hinten (–),
um einen Gang herunterzuschalten.

››› in Automatisches Getriebe auf Sei-
te 148
››› Seite 147 D
M
