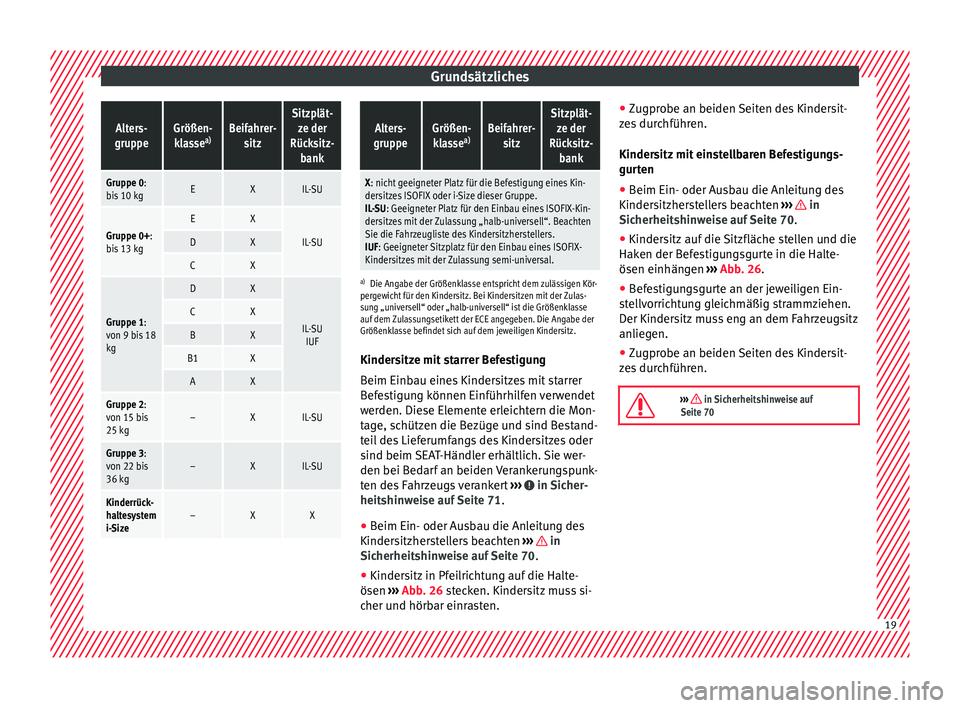

GrundsätzlichesAlters-
gruppeGrößen- klasse a)Beifahrer-
sitzSitzplät-ze der
Rücksitz- bank
Gruppe 0:
bis 10 kgEXIL-SU
Gruppe 0+:
bis 13 kgEX
IL-SUDX
CX
Gruppe 1:
von 9 bis 18
kg
DX
IL-SU IUFCX
BX
B1X
AX
Gruppe 2:
von 15 bis
25 kg–XIL-SU
Gruppe 3:
von 22 bis
36 kg–XIL-SU
Kinderrück-
haltesystem
i-Size–XX
Alters-
gruppeGrößen- klasse a)Beifahrer-
sitzSitzplät-ze der
Rücksitz- bank
X: nicht geeigneter Platz für die Befestigung eines Kin-
dersitzes ISOFIX oder i-Size dieser Gruppe.
IL-SU: Geeigneter Platz für den Einbau eines ISOFIX-Kin-
dersitzes mit der Zulassung „halb-universell“. Beachten
Sie die Fahrzeugliste des Kindersitzherstellers.
IUF: Geeigneter Sitzplatz für den Einbau eines ISOFIX-
Kindersitzes mit der Zulassung semi-universal.
a) Die Angabe der Größenklasse entspricht dem zulässigen Kör-
pergewicht für den Kindersitz. Bei Kindersitzen mit der Zulas-
sung „universell“ oder „halb-universell“ ist die Größenklasse
auf dem Zulassungsetikett der ECE angegeben. Die Angabe der
Größenklasse befindet sich auf dem jeweiligen Kindersitz.
Kindersitze mit starrer Befestigung
Beim Einbau eines Kindersitzes mit starrer
Befestigung können Einführhilfen verwendet
werden. Diese Elemente erleichtern die Mon-
tage, schützen die Bezüge und sind Bestand-
teil des Lieferumfangs des Kindersitzes oder
sind beim SEAT-Händler erhältlich. Sie wer-
den bei Bedarf an beiden Verankerungspunk-
ten des Fahrzeugs verankert ››› in Sicher-
heit shin
w

eise auf Seite 71.
● Beim Ein- oder Ausbau die Anleitung des
Kindersitzher
stellers beachten ››› in
Sic herheit
shin
weise auf Seite 70.
● Kindersitz in Pfeilrichtung auf die Halte-
ösen ›››

Abb. 26 stecken. Kindersitz muss si-
cher und hörbar einrasten. ●
Zugpro
be an beiden Seiten des Kindersit-
zes durchführen.
Kindersitz mit einstellbaren Befestigungs-
gurten
● Beim Ein- oder Ausbau die Anleitung des
Kindersitzher
stellers beachten ››› in
Sic herheit
shin
weise auf Seite 70.
● Kindersitz auf die Sitzfläche stellen und die
Haken der Bef
estigungsgurte in die Halte-
ösen einhängen ››› Abb. 26.
● Befestigungsgurte an der jeweiligen Ein-
stel
lvorrichtung gleichmäßig strammziehen.
Der Kindersitz muss eng an dem Fahrzeugsitz
anliegen.
● Zugprobe an beiden Seiten des Kindersit-
zes
durchführen.

››› in Sicherheitshinweise auf
Seite 70 19

Grundsätzliches

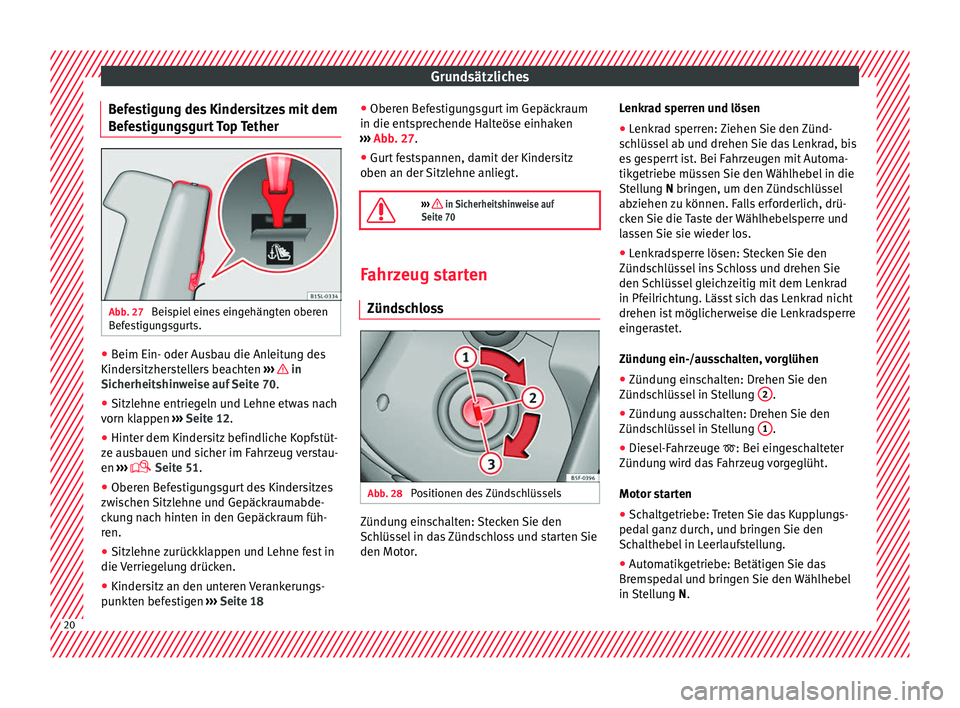

Befestigung des Kindersitzes mit dem
B ef
e
stigungsgurt Top Tether Abb. 27
Beispiel eines eingehängten oberen
B ef
e

stigungsgurts. ●
Beim Ein- oder Ausbau die Anleitung des
Kinder s
itzher

stellers beachten ››› in
Sic herheit
shin
weise auf Seite 70.
● Sitzlehne entriegeln und Lehne etwas nach
vorn kl
appen ››› Seite 12.
● Hinter dem Kindersitz befindliche Kopfstüt-
ze aus
bauen und sicher im Fahrzeug verstau-
en ›››
 Seite 51.
● Oberen Befestigungsgurt des Kindersitzes
zwis
chen Sitzlehne und Gepäckraumabde-
ckung nach hinten in den Gepäckraum füh-
ren.
● Sitzlehne zurückklappen und Lehne fest in
die Verrie
gelung drücken.
● Kindersitz an den unteren Verankerungs-
punkt
en befestigen ››› Seite 18 ●
Oberen B
efestigungsgurt im Gepäckraum
in die entsprechende Halteöse einhaken
››› Abb. 27.
● Gurt festspannen, damit der Kindersitz
oben an der Sitz
lehne anliegt.

››› in Sicherheitshinweise auf
Seite 70 Fahrzeug starten
Zündsc
hloss Abb. 28
Positionen des Zündschlüssels Zündung einschalten: Stecken Sie den
Sc
h
lüs

sel in das Zündschloss und starten Sie
den Motor. Lenkrad sperren und lösen
● Lenkrad sperren: Ziehen Sie den Zünd-
sch
lüssel ab und drehen Sie das Lenkrad, bis
es gesperrt ist. Bei Fahrzeugen mit Automa-
tikgetriebe müssen Sie den Wählhebel in die
Stellung N bringen, um den Zündschlüssel
abziehen zu können. Falls erforderlich, drü-
cken Sie die Taste der Wählhebelsperre und
lassen Sie sie wieder los.
● Lenkradsperre lösen: Stecken Sie den
Zündsc
hlüssel ins Schloss und drehen Sie
den Schlüssel gleichzeitig mit dem Lenkrad
in Pfeilrichtung. Lässt sich das Lenkrad nicht
drehen ist möglicherweise die Lenkradsperre
eingerastet.
Zündung ein-/ausschalten, vorglühen
● Zündung einschalten: Drehen Sie den
Zündsc
hlüssel in Stellung 2 .
● Zündung ausschalten: Drehen Sie den
Zünd s
c

hlüssel in Stellung 1 .
● Diesel-Fahrzeuge : B ei ein
g
eschalteter
Zündung wird das Fahrzeug vorgeglüht.
Motor starten
● Schaltgetriebe: Treten Sie das Kupplungs-
pedal g
anz durch, und bringen Sie den
Schalthebel in Leerlaufstellung.
● Automatikgetriebe: Betätigen Sie das
Brems ped

al und bringen Sie den Wählhebel
in Stellung N.20

Grundsätzliches
● Dr ehen
Sie den
Zündschlüssel in Stellung
3 . Der Zündschlüssel kehrt automatisch in
St el
lu
ng 2 zurück. Geben Sie dabei kein
G a
s.
St
art-Stopp-System*
Bei stehendem Fahrzeug und unbetätigtem
Kupplungspedal stellt das Start-Stopp-Sys-
tem* den Motor automatisch ab. Die Zün-
dung bleibt eingeschaltet.

››› in Zündung einschalten und den
Motor anlassen auf Seite 144

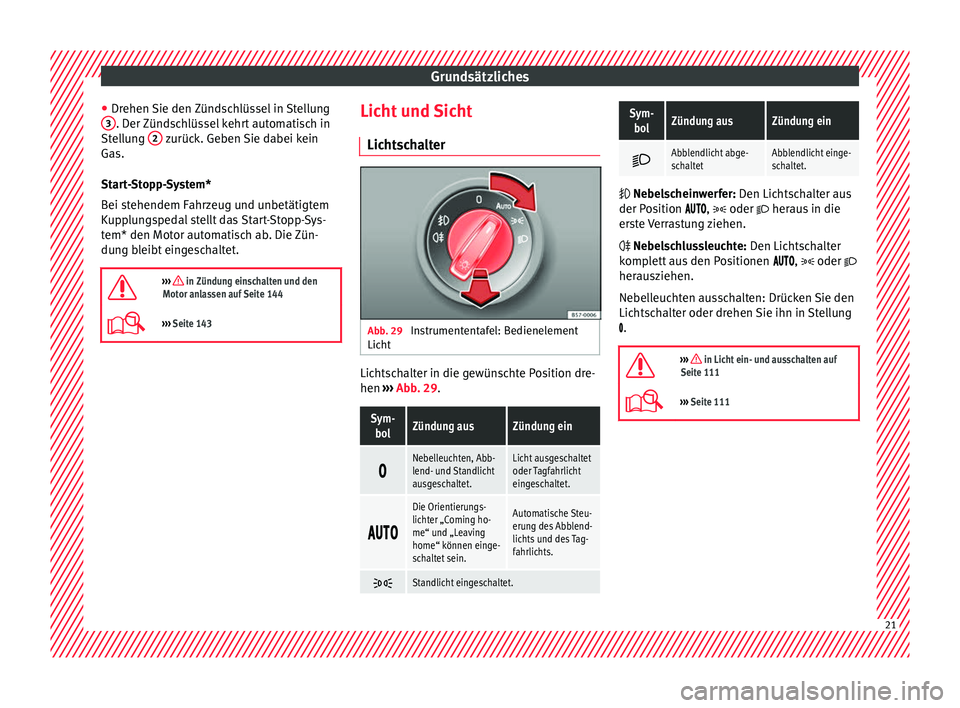

››› Seite 143 Licht und Sicht
Lic ht
s

chalter Abb. 29
Instrumententafel: Bedienelement
Lic ht Lichtschalter in die gewünschte Position dre-
hen
››
›

Abb. 29.
Sym-
bolZündung ausZündung ein 
Nebelleuchten, Abb-
lend- und Standlicht
ausgeschaltet.Licht ausgeschaltet
oder Tagfahrlicht
eingeschaltet.

Die Orientierungs-
lichter „Coming ho-
me“ und „Leaving
home“ können einge-
schaltet sein.Automatische Steu-
erung des Abblend-
lichts und des Tag-
fahrlichts.

Standlicht eingeschaltet.
Sym-
bolZündung ausZündung ein 
Abblendlicht abge-
schaltetAbblendlicht einge-
schaltet.

Nebelscheinwerfer: Den Lichtschalter aus
der P o

sition ,  oder  heraus in die
erste Verrastung ziehen.
 Nebelschlussleuchte: Den Lichtschalter
komplett aus den Positionen ,  oder 
herausziehen.
Nebelleuchten ausschalten: Drücken Sie den
Lichtschalter oder drehen Sie ihn in Stellung
.

››› in Licht ein- und ausschalten auf
Seite 111
››› Seite 111 21

Grundsätzliches

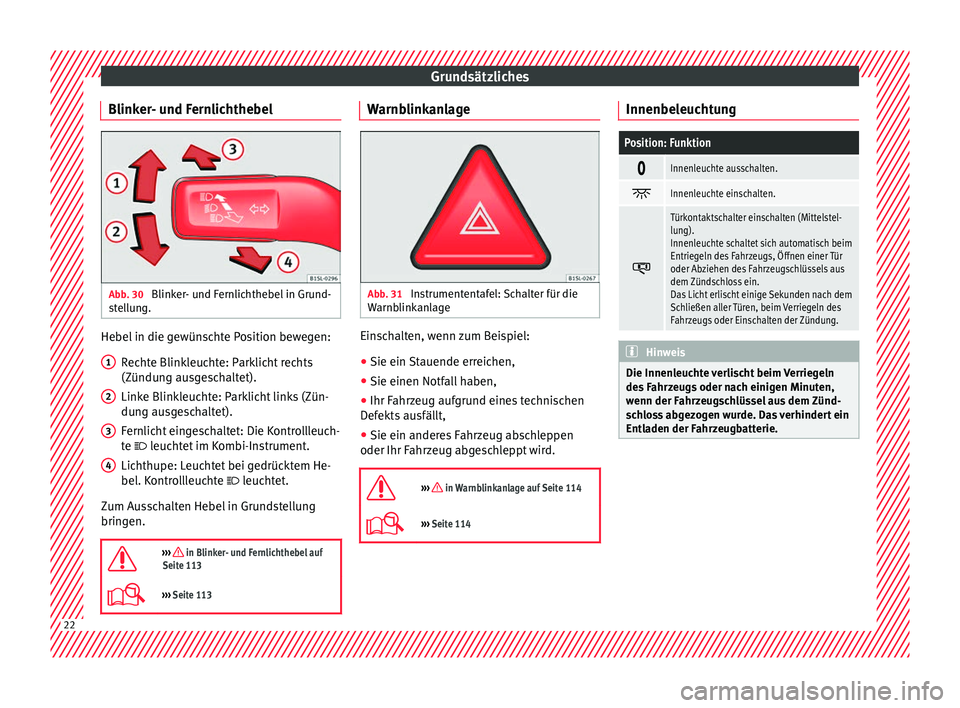

Blinker- und Fernlichthebel Abb. 30
Blinker- und Fernlichthebel in Grund-
s t
el
lung. Hebel in die gewünschte Position bewegen:
Rec
ht

e Blinkleuchte: Parklicht rechts
(Zündung ausgeschaltet).
Linke Blinkleuchte: Parklicht links (Zün-
dung ausgeschaltet).
Fernlicht eingeschaltet: Die Kontrollleuch-
te  leuchtet im Kombi-Instrument.
Lichthupe: Leuchtet bei gedrücktem He-
bel. Kontrollleuchte  leuchtet.
Zum Ausschalten Hebel in Grundstellung
bringen.

››› in Blinker- und Fernlichthebel auf
Seite 113
››› Seite 113 1
2
3
4 Warnblinkanlage
Abb. 31
Instrumententafel: Schalter für die
W arnb
link

anlage Einschalten, wenn zum Beispiel:
●
Sie ein Stauende erreichen,
● Sie einen Notfall haben,
● Ihr Fahrzeug aufgrund eines technischen
D ef
ekts

ausfällt,
● Sie ein anderes Fahrzeug abschleppen
oder Ihr Fahrz
eug abgeschleppt wird.

››› in Warnblinkanlage auf Seite 114
››› Seite 114 Innenbeleuchtung
Position: Funktion

Innenleuchte ausschalten.

Innenleuchte einschalten.

Türkontaktschalter einschalten (Mittelstel-
lung).
Innenleuchte schaltet sich automatisch beim
Entriegeln des Fahrzeugs, Öffnen einer Tür
oder Abziehen des Fahrzeugschlüssels aus
dem Zündschloss ein.
Das Licht erlischt einige Sekunden nach dem
Schließen aller Türen, beim Verriegeln des
Fahrzeugs oder Einschalten der Zündung.
Hinweis
Die Innenleuchte verlischt beim Verriegeln
des F

ahrzeugs oder nach einigen Minuten,
wenn der Fahrzeugschlüssel aus dem Zünd-
schloss abgezogen wurde. Das verhindert ein
Entladen der Fahrzeugbatterie. 22

Grundsätzliches

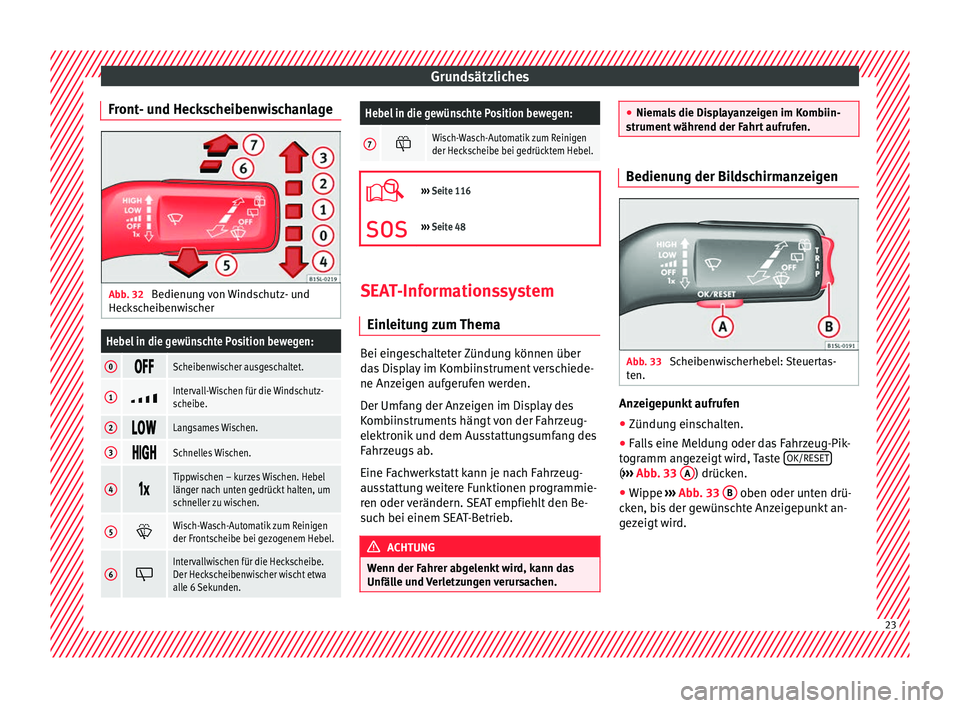

Front- und Heckscheibenwischanlage Abb. 32
Bedienung von Windschutz- und
Hec k
s
cheibenwischer
Hebel in die gewünschte Position bewegen:
0 Scheibenwischer ausgeschaltet.
1
Intervall-Wischen für die Windschutz-
scheibe.
2
Langsames Wischen.
3
Schnelles Wischen.
4
Tippwischen – kurzes Wischen. Hebel
länger nach unten gedrückt halten, um
schneller zu wischen.
5
Wisch-Wasch-Automatik zum Reinigen
der Frontscheibe bei gezogenem Hebel.
6
Intervallwischen für die Heckscheibe.
Der Heckscheibenwischer wischt etwa
alle 6 Sekunden.
Hebel in die gewünschte Position bewegen:
7 Wisch-Wasch-Automatik zum Reinigen
der Heckscheibe bei gedrücktem Hebel.

›››
Seite 116
››› Seite 48 SEAT-Informationssystem
Ein l
eit

ung zum Thema Bei eingeschalteter Zündung können über
d
a
s

Display im Kombiinstrument verschiede-
ne Anzeigen aufgerufen werden.
Der Umfang der Anzeigen im Display des
Kombiinstruments hängt von der Fahrzeug-
elektronik und dem Ausstattungsumfang des
Fahrzeugs ab.
Eine Fachwerkstatt kann je nach Fahrzeug-
ausstattung weitere Funktionen programmie-
ren oder verändern. SEAT empfiehlt den Be-
such bei einem SEAT-Betrieb. ACHTUNG
Wenn der Fahrer abgelenkt wird, kann das
Unfäll e u

nd Verletzungen verursachen. ●
Niema l

s die Displayanzeigen im Kombiin-
strument während der Fahrt aufrufen. Bedienung der Bildschirmanzeigen
Abb. 33
Scheibenwischerhebel: Steuertas-
t en. Anzeigepunkt aufrufen
● Zündung einschalten.
● Falls eine Meldung oder das Fahrzeug-Pik-
t ogr
amm an

gezeigt wird, Taste OK/RESET (
› ›
› Abb
. 33 A ) drücken.
● Wippe ››
› Abb
. 33 B oben oder unten drü-
c k
en, b
is der gewünschte Anzeigepunkt an-
gezeigt wird. 23

Grundsätzliches

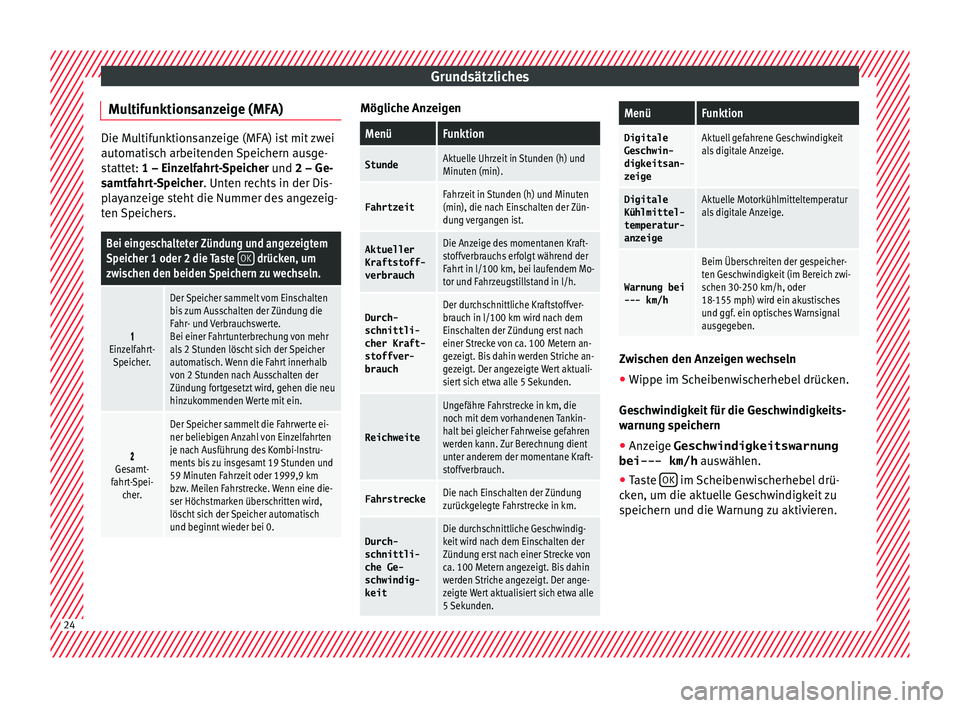

Multifunktionsanzeige (MFA) Die Multifunktionsanzeige (MFA) ist mit zwei
autom
ati
sch arbeitenden Speichern ausge-
stattet: 1 – Einzelfahrt-Speicher und 2 – Ge-
samtfahrt-Speicher. Unten rechts in der Dis-
playanzeige steht die Nummer des angezeig-
ten Speichers.
Bei eingeschalteter Zündung und angezeigtem
Speicher 1 oder 2 die Taste OK drücken, um
zwischen den beiden Speichern zu wechseln. 
Einzelfahrt-
Speicher.
Der Speicher sammelt vom Einschalten
bis zum Ausschalten der Zündung die
Fahr- und Verbrauchswerte.
Bei einer Fahrtunterbrechung von mehr
als 2 Stunden löscht sich der Speicherautomatisch. Wenn die Fahrt innerhalb
von 2 Stunden nach Ausschalten der
Zündung fortgesetzt wird, gehen die neu
hinzukommenden Werte mit ein. 
Gesamt-
fahrt-Spei- cher.
Der Speicher sammelt die Fahrwerte ei-
ner beliebigen Anzahl von Einzelfahrten
je nach Ausführung des Kombi-Instru-
ments bis zu insgesamt 19 Stunden und
59 Minuten Fahrzeit oder 1999,9 km
bzw. Meilen Fahrstrecke. Wenn eine die-
ser Höchstmarken überschritten wird,
löscht sich der Speicher automatisch
und beginnt wieder bei 0. Mögliche Anzeigen
MenüFunktion
StundeAktuelle Uhrzeit in Stunden (h) und
Minuten (min).
FahrtzeitFahrzeit in Stunden (h) und Minuten
(min), die nach Einschalten der Zün-
dung vergangen ist.
Aktueller
Kraftstoff-
verbrauchDie Anzeige des momentanen Kraft-
stoffverbrauchs erfolgt während der
Fahrt in l/100 km, bei laufendem Mo-
tor und Fahrzeugstillstand in l/h.
Durch-
schnittli‐
cher Kraft-
stoffver‐
brauchDer durchschnittliche Kraftstoffver-
brauch in l/100 km wird nach dem
Einschalten der Zündung erst nach
einer Strecke von ca. 100 Metern an-
gezeigt. Bis dahin werden Striche an-
gezeigt. Der angezeigte Wert aktuali-
siert sich etwa alle 5 Sekunden.
Reichweite
Ungefähre Fahrstrecke in km, die
noch mit dem vorhandenen Tankin-
halt bei gleicher Fahrweise gefahren
werden kann. Zur Berechnung dient
unter anderem der momentane Kraft-
stoffverbrauch.
FahrstreckeDie nach Einschalten der Zündung
zurückgelegte Fahrstrecke in km.
Durch- schnittli‐
che Ge-
schwindig‐
keitDie durchschnittliche Geschwindig-
keit wird nach dem Einschalten der
Zündung erst nach einer Strecke von
ca. 100 Metern angezeigt. Bis dahin
werden Striche angezeigt. Der ange-
zeigte Wert aktualisiert sich etwa alle
5 Sekunden.
MenüFunktion
Digitale
Geschwin-
digkeitsan‐
zeigeAktuell gefahrene Geschwindigkeit
als digitale Anzeige.
DigitaleKühlmittel-
temperatur‐
anzeigeAktuelle Motorkühlmitteltemperatur
als digitale Anzeige.
Warnung bei--- km/h
Beim Überschreiten der gespeicher-
ten Geschwindigkeit (im Bereich zwi-
schen 30-250 km/h, oder
18-155 mph) wird ein akustisches
und ggf. ein optisches Warnsignal
ausgegeben. Zwischen den Anzeigen wechseln
●
Wippe im Scheibenwischerhebel drücken.
Ge s
c

hwindigkeit für die Geschwindigkeits-
warnung speichern
● Anzeige Geschwindigkeitswarnung
bei--- km/h auswäh

len.
● Taste OK im Scheibenwischerhebel drü-
c k
en, um die akt

uelle Geschwindigkeit zu
speichern und die Warnung zu aktivieren. 24

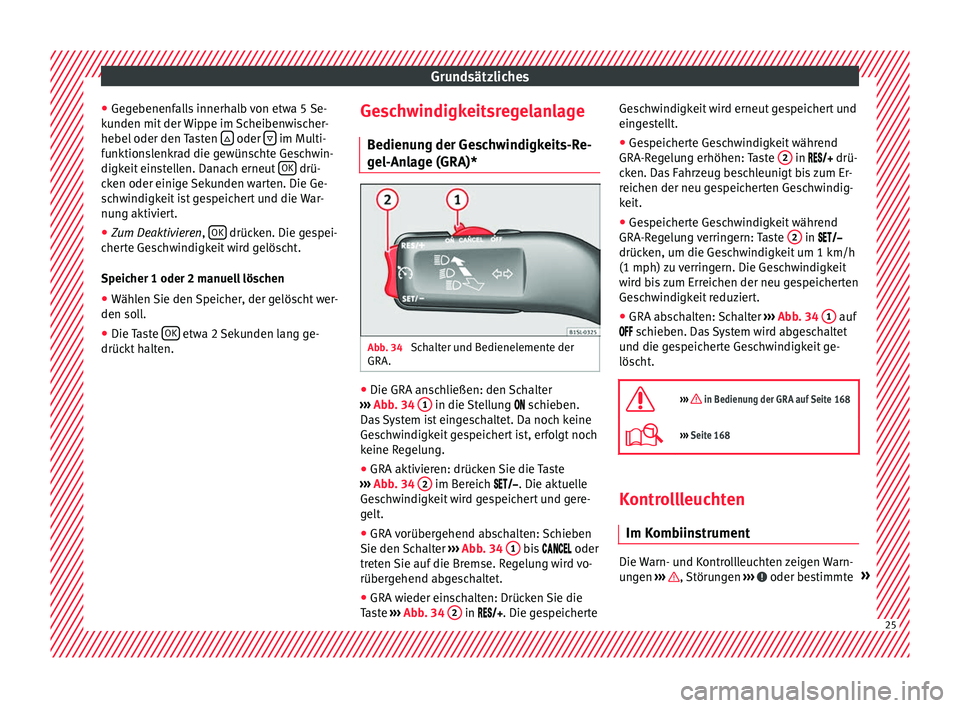

Grundsätzliches
● Ge g
e
benenfalls innerhalb von etwa 5 Se-
kunden mit der Wippe im Scheibenwischer-
hebel oder den Tasten  oder
 im Multi-
f u
nktion

slenkrad die gewünschte Geschwin-
digkeit einstellen. Danach erneut OK drü-
c k
en oder einig

e Sekunden warten. Die Ge-
schwindigkeit ist gespeichert und die War-
nung aktiviert.
● Zum Deaktivieren, OK drücken. Die gespei-
c her
t

e Geschwindigkeit wird gelöscht.
Speicher 1 oder 2 manuell löschen ● Wählen Sie den Speicher, der gelöscht wer-
den soll
.
● Die Taste OK etwa 2 Sekunden lang ge-
drüc kt
h

alten. Geschwindigkeitsregelanlage
Bedienun
g der Geschwindigkeits-Re-
gel-Anlage (GRA)* Abb. 34
Schalter und Bedienelemente der
GRA . ●
Die GRA anschließen: den Schalter
› ›
›

Abb. 34 1 in die Stellung
 sc
hie ben.
Das System ist eingeschaltet. Da noch keine
Geschwindigkeit gespeichert ist, erfolgt noch
keine Regelung.
● GRA aktivieren: drücken Sie die Taste
›››
Abb. 34 2 im Bereich . Die akt
uel
l e
Geschwindigkeit wird gespeichert und gere-
gelt.
● GRA vorübergehend abschalten: Schieben
Sie den Sch
alter ›››
Abb. 34 1 bis
 oder
tr et
en Sie auf die Bremse. Regelung wird vo-
rübergehend abgeschaltet.
● GRA wieder einschalten: Drücken Sie die
Tas
te ››› Abb. 34 2 in 

. Die gespeicherte Ge schwindigkeit wird erneut gespeichert und
einge
stellt.
● Gespeicherte Geschwindigkeit während
GRA-Reg
elung erhöhen: Taste 2 in 
 drü-
c k
en. Das Fahrzeug beschleunigt bis zum Er-
reichen der neu gespeicherten Geschwindig-
keit.
● Gespeicherte Geschwindigkeit während
GRA-Reg
elung verringern: Taste 2 in 
drüc k
en, um die Ge
schwindigkeit um 1 km/h
(1 mph) zu verringern. Die Geschwindigkeit
wird bis zum Erreichen der neu gespeicherten
Geschwindigkeit reduziert.
● GRA abschalten: Schalter ›››
Abb. 34 1 auf
 s c
hie
ben. Das System wird abgeschaltet
und die gespeicherte Geschwindigkeit ge-
löscht.

››› in Bedienung der GRA auf Seite 168
››› Seite 168 Kontrollleuchten
Im K omb iin

strument Die Warn- und Kontrollleuchten zeigen Warn-
u
n
g

en ››› , Störungen
››
› oder bestimmte
» 25

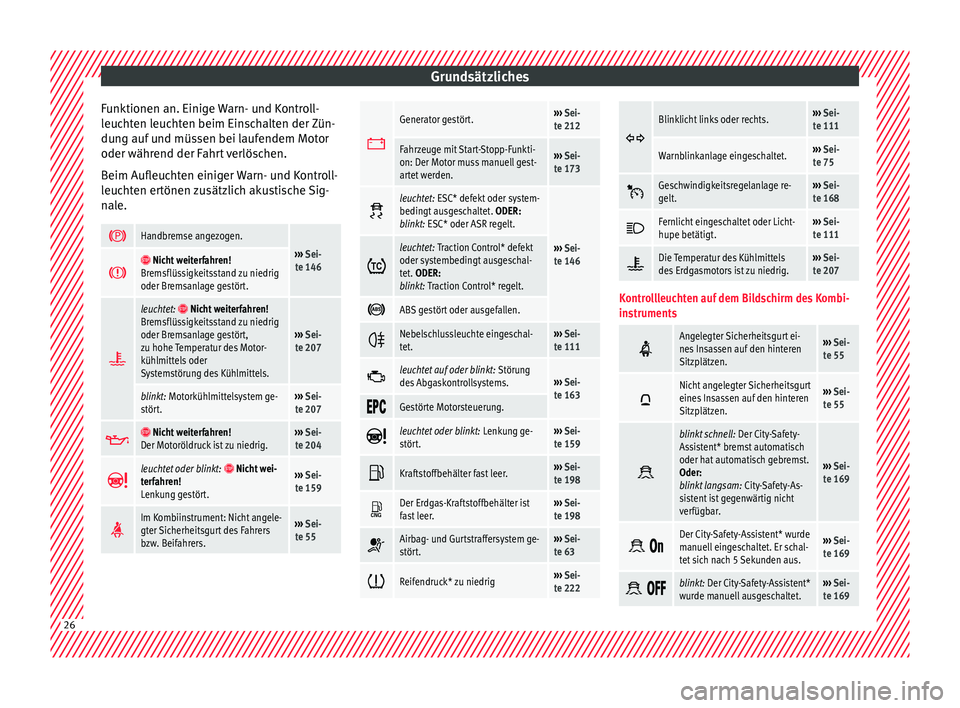

Grundsätzliches
Funktionen an. Einige Warn- und Kontroll-
l euc
ht
en leuchten beim Einschalten der Zün-
dung auf und müssen bei laufendem Motor
oder während der Fahrt verlöschen.
Beim Aufleuchten einiger Warn- und Kontroll-
leuchten ertönen zusätzlich akustische Sig-
nale. 
Handbremse angezogen.
›››
Sei-
te 146   Nicht weiterfahren!
Bremsflüssigkeitsstand zu niedrig
oder Bremsanlage gestört. 
leuchtet:  Nicht weiterfahren!
Bremsflüssigkeitsstand zu niedrig
oder Bremsanlage gestört,
zu hohe Temperatur des Motor-
kühlmittels oder
Systemstörung des Kühlmittels.
››› Sei-
te 207
blinkt: Motorkühlmittelsystem ge-
stört.››› Sei-
te 207  
Nicht weiterfahren!
Der Motoröldruck ist zu niedrig.››› Sei-
te 204 

leuchtet oder blinkt:  Nicht wei-
terfahren!
Lenkung gestört.››› Sei-
te 159 
Im Kombiinstrument: Nicht angele-
gter Sicherheitsgurt des Fahrers
bzw. Beifahrers.›››
Sei-
te 55 
Generator gestört.›››
Sei-
te 212
Fahrzeuge mit Start-Stopp-Funkti-
on: Der Motor muss manuell gest-
artet werden.››› Sei-
te 173 
leuchtet: ESC* defekt oder system-
bedingt ausgeschaltet.
ODER:
blinkt: ESC* oder ASR regelt.
››› Sei-
te 146 leuchtet: Traction Control* defekt
oder systembedingt ausgeschal-
tet. ODER:
blinkt: Traction Control* regelt.

ABS gestört oder ausgefallen.

Nebelschlussleuchte eingeschal-
tet.›››
Sei-
te 111 
leuchtet auf oder blinkt:
Störung
des Abgaskontrollsystems.››› Sei-
te 163 
Gestörte Motorsteuerung.


leuchtet oder blinkt: Lenkung ge-
stört.››› Sei-
te 159 
Kraftstoffbehälter fast leer.›››
Sei-
te 198 
Der Erdgas-Kraftstoffbehälter ist
fast leer.›››
Sei-
te 198 
Airbag- und Gurtstraffersystem ge-
stört.›››
Sei-
te 63 
Reifendruck* zu niedrig›››
Sei-
te 222 
Blinklicht links oder rechts.›››
Sei-
te 111
Warnblinkanlage eingeschaltet.››› Sei-
te 75 
Geschwindigkeitsregelanlage re-
gelt.›››
Sei-
te 168 
Fernlicht eingeschaltet oder Licht-
hupe betätigt.›››
Sei-
te 111 
Die Temperatur des Kühlmittels
des Erdgasmotors ist zu niedrig.›››
Sei-
te 207
Kontrollleuchten auf dem Bildschirm des Kombi-
instruments 
Angelegter Sicherheitsgurt ei-
nes Insassen auf den hinteren
Sitzplätzen.›››
Sei-
te 55 
Nicht angelegter Sicherheitsgurt
eines Insassen auf den hinteren
Sitzplätzen.›››
Sei-
te 55 
blinkt schnell:
Der City-Safety-
Assistent* bremst automatisch
oder hat automatisch gebremst.
Oder:
blinkt langsam: City-Safety-As-
sistent ist gegenwärtig nicht
verfügbar.
››› Sei-
te 169  
Der City-Safety-Assistent* wurde
manuell eingeschaltet. Er schal-
tet sich nach 5 Sekunden aus.›››
Sei-
te 169  
blinkt: Der City-Safety-Assistent*
wurde manuell ausgeschaltet.›››
Sei-
te 169 26

Grundsätzliches
nach Einschalten der Zündung:
Anzeige, dass demnächst ein
Service fällig ist.›››
Sei-
te 97 
leuchtet: das Start-Stopp-Sys-
tem ist aktiviert.
ODER:
blinkt: das Start-Stopp-System
steht nicht zur Verfügung.
››› Sei-
te 173 
Das Start-Stopp-System ist akti-
viert, aber die automatische Ab-
schaltung des Motors ist nicht
möglich.

blinkt zusammen mit verbleib-
enden Segmenten der Kraft-
stoffvorratsanzeige: Kraftstoff-
behälter fast leer.›››
Sei-
te 198 ACHTUNG
Das Missachten aufleuchtender Warnleuchten
kann z

um Liegenbleiben im Straßenverkehr,
zu Unfällen und schweren Verletzungen füh-
ren.
● Niemals aufleuchtende Warnleuchten miss-
achten.
● Ha

lten Sie das Fahrzeug an, sobald es mög-
lich und s
icher ist.
● Fahrzeug so in sicherer Entfernung zum
fließenden Verk
ehr abstellen, dass keine Tei-
le der Abgasanlage mit leicht entflammbaren
Materialien unter dem Fahrzeug in Berührung
kommen (z.B. trockenes Gras, Kraftstoff).
● Ein liegengebliebenes Fahrzeug stellt ein
hohes Unf
allrisiko für sich selbst und andere
Verkehrsteilnehmer dar. Falls erforderlich, Warnblinkanlage einschalten und Warndrei-
eck
auf

stellen, um andere Verkehrsteilneh-
mer zu warnen.
● Bevor die Motorraumklappe geöffnet wird,
den Motor aus
schalten und ausreichend ab-
kühlen lassen.
● Der Motorraum jedes Fahrzeugs ist ein ge-
fährlicher Ber
eich und kann schwere Verlet-
zungen verursachen ›››
 Seite 202. VORSICHT
Das Missachten aufleuchtender Kontroll-
l euc ht

en kann zu Fahrzeugbeschädigungen
führen. Schalthebel
Sc h
a

ltgetriebe Abb. 35
Schaltschema des 5-Gang-Schaltge-
trie bes. Auf dem Schalthebel sind die Positionen der
ein
z
elnen F

ahrgänge dargestellt ››› Abb. 35.
● Kupplungspedal ganz durchtreten und hal-
ten.
● Sch

althebel in gewünschte Position brin-
gen ››

› in Schaltgetriebe auf Seite 155.
● Kupplungspedal zum Einkuppeln loslas-
sen.
Rüc k
wär

tsgang einlegen
● Rückwärtsgang nur bei stehendem Fahr-
zeug einl
egen.
● Kupplungspedal ganz durchtreten und hal-
ten ››

› in Schaltgetriebe auf Seite 155.
● Stellen Sie den Schalthebel in Leerlauf und
drüc k
en

Sie den Hebel nach unten bis zum
Anschlag.
● Bewegen Sie den Schalthebel nach rechts
und dann rüc
kwärts, wie auf dem Schaltdia-
gramm auf dem Schalthebel dargestellt.
● Kupplungspedal zum Einkuppeln loslas-
sen.

››› in Schaltgetriebe auf Seite 155
››› Seite 155 27

Grundsätzliches

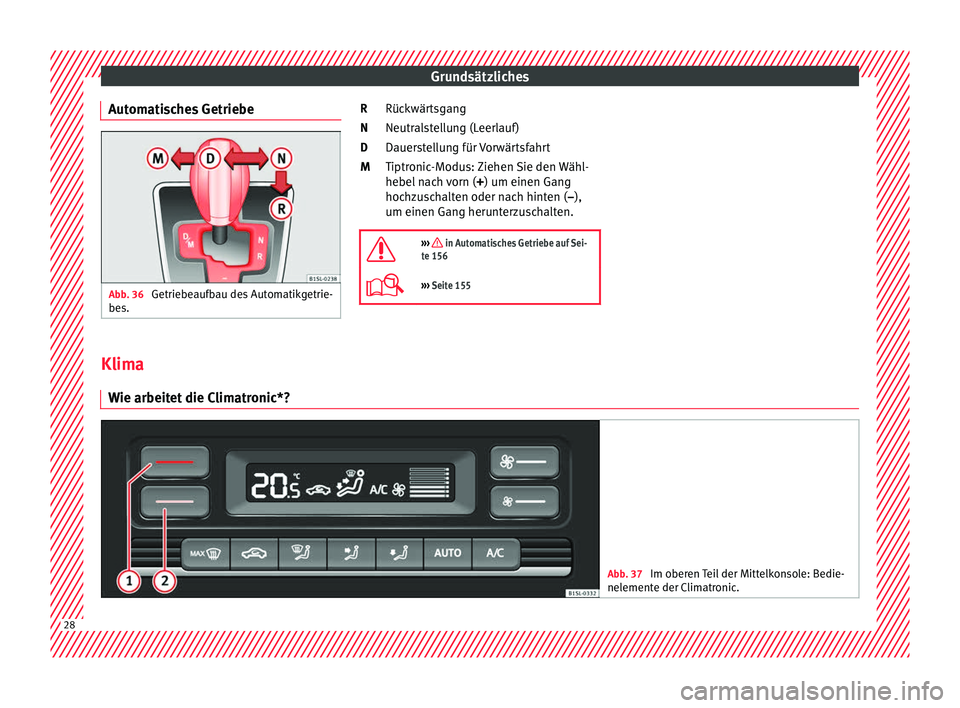

Automatisches Getriebe Abb. 36
Getriebeaufbau des Automatikgetrie-
be s. Rückwärtsgang
Neutr
al
s
tellung (Leerlauf)
Dauerstellung für Vorwärtsfahrt
Tiptronic-Modus: Ziehen Sie den Wähl-
hebel nach vorn ( +) um einen Gang
hochzuschalten oder nach hinten (–),
um einen Gang herunterzuschalten.

››› in Automatisches Getriebe auf Sei-
te 156
››› Seite 155 R
N
D
M
Klima W ie arbeit
et

die Climatronic*? Abb. 37
Im oberen Teil der Mittelkonsole: Bedie-
nelement e der C

limatronic.28
