Seat Mii electric 2017 Betriebsanleitung (in German)

Die Sicherheitsgurte

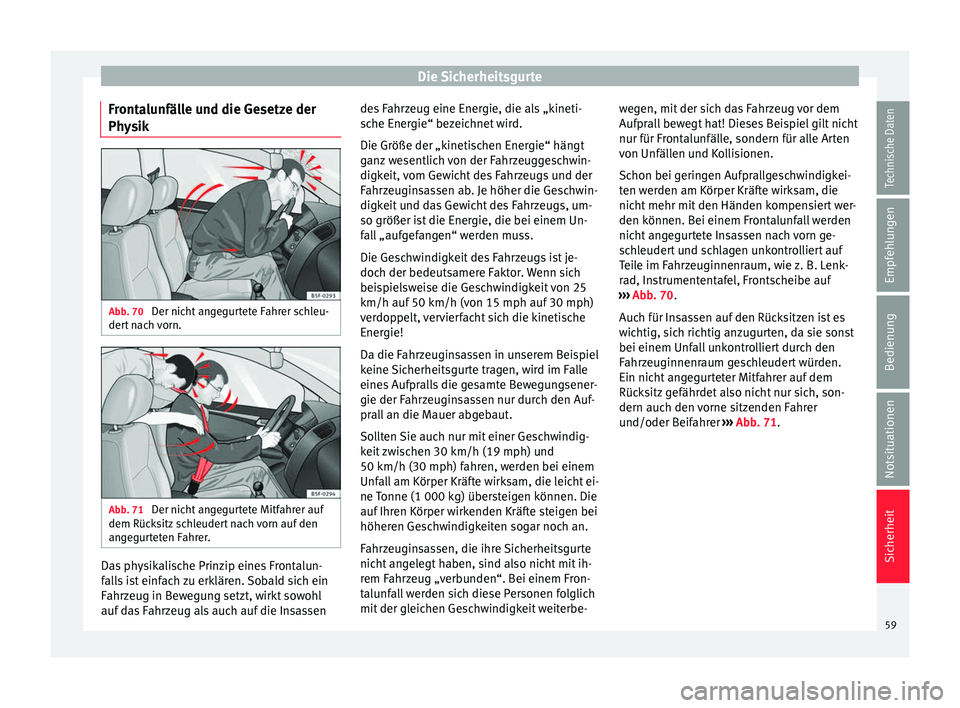

Frontalunfälle und die Gesetze der
Ph y
s
ik Abb. 70
Der nicht angegurtete Fahrer schleu-
der t
n

ach vorn. Abb. 71
Der nicht angegurtete Mitfahrer auf
dem Rüc k
s

itz schleudert nach vorn auf den
angegurteten Fahrer. Das physikalische Prinzip eines Frontalun-
f
al
l

s ist einfach zu erklären. Sobald sich ein
Fahrzeug in Bewegung setzt, wirkt sowohl
auf das Fahrzeug als auch auf die Insassen des Fahrzeug eine Energie, die als „kineti-
sche Ener

gie“ bezeichnet wird.
Die Größe der „kinetischen Energie“ hängt
ganz wesentlich von der Fahrzeuggeschwin-
digkeit, vom Gewicht des Fahrzeugs und der
Fahrzeuginsassen ab. Je höher die Geschwin-
digkeit und das Gewicht des Fahrzeugs, um-
so größer ist die Energie, die bei einem Un-
fall „aufgefangen“ werden muss.
Die Geschwindigkeit des Fahrzeugs ist je-
doch der bedeutsamere Faktor. Wenn sich
beispielsweise die Geschwindigkeit von 25
km/h auf 50 km/h (von 15 mph auf 30 mph)
verdoppelt, vervierfacht sich die kinetische
Energie!
Da die Fahrzeuginsassen in unserem Beispiel
keine Sicherheitsgurte tragen, wird im Falle
eines Aufpralls die gesamte Bewegungsener-
gie der Fahrzeuginsassen nur durch den Auf-
prall an die Mauer abgebaut.
Sollten Sie auch nur mit einer Geschwindig-
keit zwischen 30 km/h (19 mph) und
50 km/h (30 mph) fahren, werden bei einem
Unfall am Körper Kräfte wirksam, die leicht ei-
ne Tonne (1 000 kg) übersteigen können. Die
auf Ihren Körper wirkenden Kräfte steigen bei
höheren Geschwindigkeiten sogar noch an.
Fahrzeuginsassen, die ihre Sicherheitsgurte
nicht angelegt haben, sind also nicht mit ih-
rem Fahrzeug „verbunden“. Bei einem Fron-
talunfall werden sich diese Personen folglich
mit der gleichen Geschwindigkeit weiterbe- wegen, mit der sich das Fahrzeug vor dem
Aufprall
bewegt hat! Dieses Beispiel gilt nicht
nur für Frontalunfälle, sondern für alle Arten
von Unfällen und Kollisionen.
Schon bei geringen Aufprallgeschwindigkei-
ten werden am Körper Kräfte wirksam, die
nicht mehr mit den Händen kompensiert wer-
den können. Bei einem Frontalunfall werden
nicht angegurtete Insassen nach vorn ge-
schleudert und schlagen unkontrolliert auf
Teile im Fahrzeuginnenraum, wie z. B. Lenk-
rad, Instrumententafel, Frontscheibe auf
››› Abb. 70.
Auch für Insassen auf den Rücksitzen ist es
wichtig, sich richtig anzugurten, da sie sonst
bei einem Unfall unkontrolliert durch den
Fahrzeuginnenraum geschleudert würden.
Ein nicht angegurteter Mitfahrer auf dem
Rücksitz gefährdet also nicht nur sich, son-
dern auch den vorne sitzenden Fahrer
und/oder Beifahrer ››› Abb. 71.
59
Technische Daten
Empfehlungen
Bedienung
Notsituationen
Sicherheit

Sicherheit

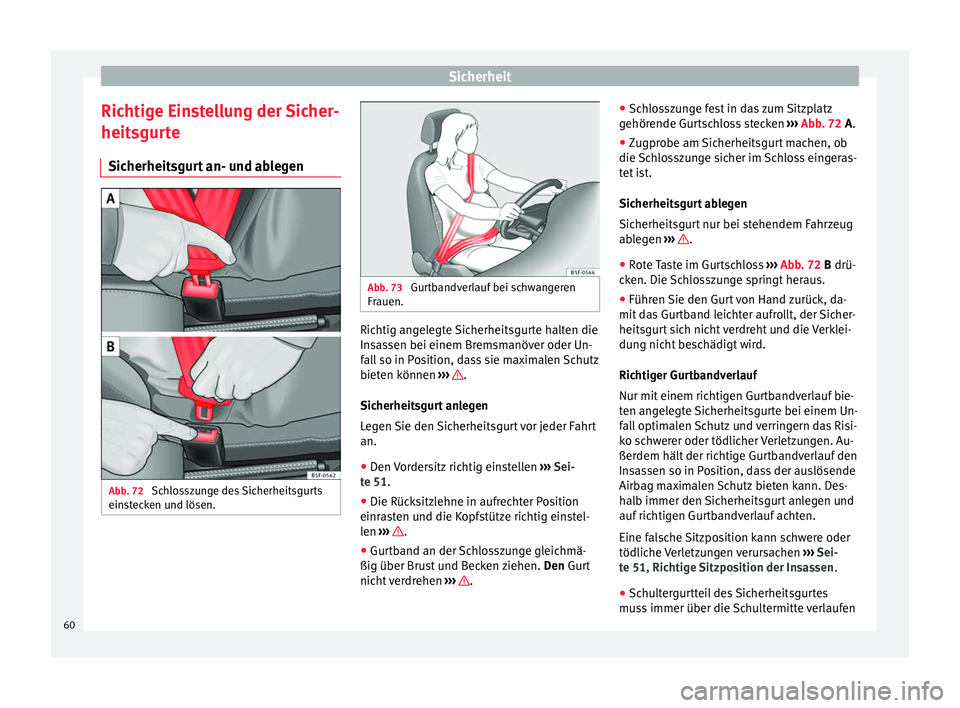

Richtige Einstellung der Sicher-
heit sgur
t
e
Sicherheitsgurt an- und ablegen Abb. 72
Schlosszunge des Sicherheitsgurts
ein s
t

ecken und lösen. Abb. 73
Gurtbandverlauf bei schwangeren
Fr auen. Richtig angelegte Sicherheitsgurte halten die
In
s
a

ssen bei einem Bremsmanöver oder Un-
fall so in Position, dass sie maximalen Schutz
bieten können ››› .
Sic herheit
sgur

t anlegen
Legen Sie den Sicherheitsgurt vor jeder Fahrt
an.
● Den Vordersitz richtig einstellen ›››

Sei-
te 51.
● Die Rücksitzlehne in aufrechter Position
einras
ten und die Kopfstütze richtig einstel-
len ››› .
● Gurtband an der Schlosszunge gleichmä-
ßig über Bru s
t

und Becken ziehen. Den Gurt
nicht verdrehen ››› .●
Sc h
lo

sszunge fest in das zum Sitzplatz
gehörende Gurtschloss stecken ››› Abb. 72 A.
● Zugprobe am Sicherheitsgurt machen, ob
die Sch
losszunge sicher im Schloss eingeras-
tet ist.
Sicherheitsgurt ablegen
Sicherheitsgurt nur bei stehendem Fahrzeug
ablegen ››› .
● Rote Taste im Gurtschloss ››
›
Abb. 72 B drü-
cken. Die Schlosszunge springt heraus.
● Führen Sie den Gurt von Hand zurück, da-
mit da
s Gurtband leichter aufrollt, der Sicher-
heitsgurt sich nicht verdreht und die Verklei-
dung nicht beschädigt wird.
Richtiger Gurtbandverlauf
Nur mit einem richtigen Gurtbandverlauf bie-
ten angelegte Sicherheitsgurte bei einem Un-
fall optimalen Schutz und verringern das Risi-
ko schwerer oder tödlicher Verletzungen. Au-
ßerdem hält der richtige Gurtbandverlauf den
Insassen so in Position, dass der auslösende
Airbag maximalen Schutz bieten kann. Des-
halb immer den Sicherheitsgurt anlegen und
auf richtigen Gurtbandverlauf achten.
Eine falsche Sitzposition kann schwere oder
tödliche Verletzungen verursachen ›››
Sei-
te 51, Richtige Sitzposition der Insassen .
● Schultergurtteil des Sicherheitsgurtes
muss
immer über die Schultermitte verlaufen
60

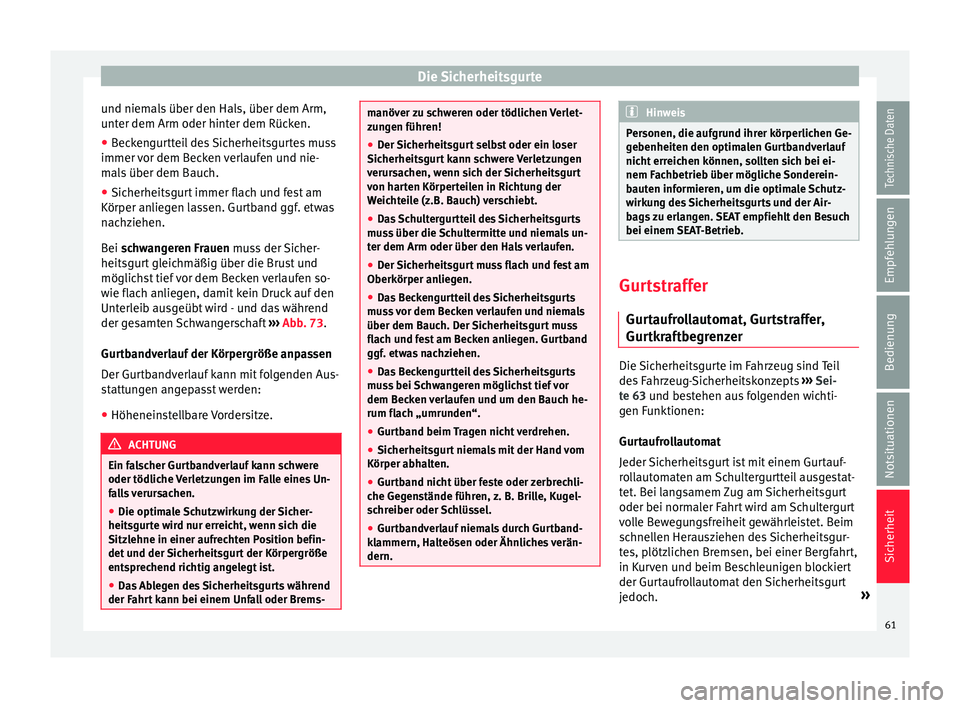

Die Sicherheitsgurte
und niemals über den Hals, über dem Arm,
u nt
er dem Arm oder hint
er dem Rücken.
● Beckengurtteil des Sicherheitsgurtes muss
immer vor dem B
ecken verlaufen und nie-
mals über dem Bauch.
● Sicherheitsgurt immer flach und fest am
Körper anlie
gen lassen. Gurtband ggf. etwas
nachziehen.
Bei schwangeren Frauen muss der Sicher-
heitsgurt gleichmäßig über die Brust und
möglichst tief vor dem Becken verlaufen so-
wie flach anliegen, damit kein Druck auf den
Unterleib ausgeübt wird - und das während
der gesamten Schwangerschaft ››› Abb. 73.
Gurtbandverlauf der Körpergröße anpassen
Der Gurtbandverlauf kann mit folgenden Aus-
stattungen angepasst werden:
● Höheneinstellbare Vordersitze. ACHTUNG
Ein falscher Gurtbandverlauf kann schwere
oder tödliche V

erletzungen im Falle eines Un-
falls verursachen.
● Die optimale Schutzwirkung der Sicher-
heitsgurt
e wird nur erreicht, wenn sich die
Sitzlehne in einer aufrechten Position befin-
det und der Sicherheitsgurt der Körpergröße
entsprechend richtig angelegt ist.
● Das Ablegen des Sicherheitsgurts während
der Fahrt
kann bei einem Unfall oder Brems- manöver zu schweren oder tödlichen Verlet-
zu
n

gen führen!
● Der Sicherheitsgurt selbst oder ein loser
Sicherheitsgur
t kann schwere Verletzungen
verursachen, wenn sich der Sicherheitsgurt
von harten Körperteilen in Richtung der
Weichteile (z.B. Bauch) verschiebt.
● Das Schultergurtteil des Sicherheitsgurts
muss
über die Schultermitte und niemals un-
ter dem Arm oder über den Hals verlaufen.
● Der Sicherheitsgurt muss flach und fest am
Oberkörper an
liegen.
● Das Beckengurtteil des Sicherheitsgurts
muss
vor dem Becken verlaufen und niemals
über dem Bauch. Der Sicherheitsgurt muss
flach und fest am Becken anliegen. Gurtband
ggf. etwas nachziehen.
● Das Beckengurtteil des Sicherheitsgurts
muss
bei Schwangeren möglichst tief vor
dem Becken verlaufen und um den Bauch he-
rum flach „umrunden“.
● Gurtband beim Tragen nicht verdrehen.
● Sicherheitsgurt niemals mit der Hand vom
Körper abha
lten.
● Gurtband nicht über feste oder zerbrechli-
che Geg
enstände führen, z. B. Brille, Kugel-
schreiber oder Schlüssel.
● Gurtbandverlauf niemals durch Gurtband-
klammern, Ha
lteösen oder Ähnliches verän-
dern. Hinweis
Personen, die aufgrund ihrer körperlichen Ge-
ge benheit

en den optimalen Gurtbandverlauf
nicht erreichen können, sollten sich bei ei-
nem Fachbetrieb über mögliche Sonderein-
bauten informieren, um die optimale Schutz-
wirkung des Sicherheitsgurts und der Air-
bags zu erlangen. SEAT empfiehlt den Besuch
bei einem SEAT-Betrieb. Gurtstraffer
Gurt aufr

ollautomat, Gurtstraffer,
Gurtkraftbegrenzer Die Sicherheitsgurte im Fahrzeug sind Teil
de
s
F

ahrzeug-Sicherheitskonzepts ›››
Sei-
te 63 und bestehen aus folgenden wichti-
gen Funktionen:
Gurtaufrollautomat
Jeder Sicherheitsgurt ist mit einem Gurtauf-
rollautomaten am Schultergurtteil ausgestat-
tet. Bei langsamem Zug am Sicherheitsgurt
oder bei normaler Fahrt wird am Schultergurt
volle Bewegungsfreiheit gewährleistet. Beim
schnellen Herausziehen des Sicherheitsgur-
tes, plötzlichen Bremsen, bei einer Bergfahrt,
in Kurven und beim Beschleunigen blockiert
der Gurtaufrollautomat den Sicherheitsgurt
jedoch. »
61
Technische Daten
Empfehlungen
Bedienung
Notsituationen
Sicherheit

Sicherheit

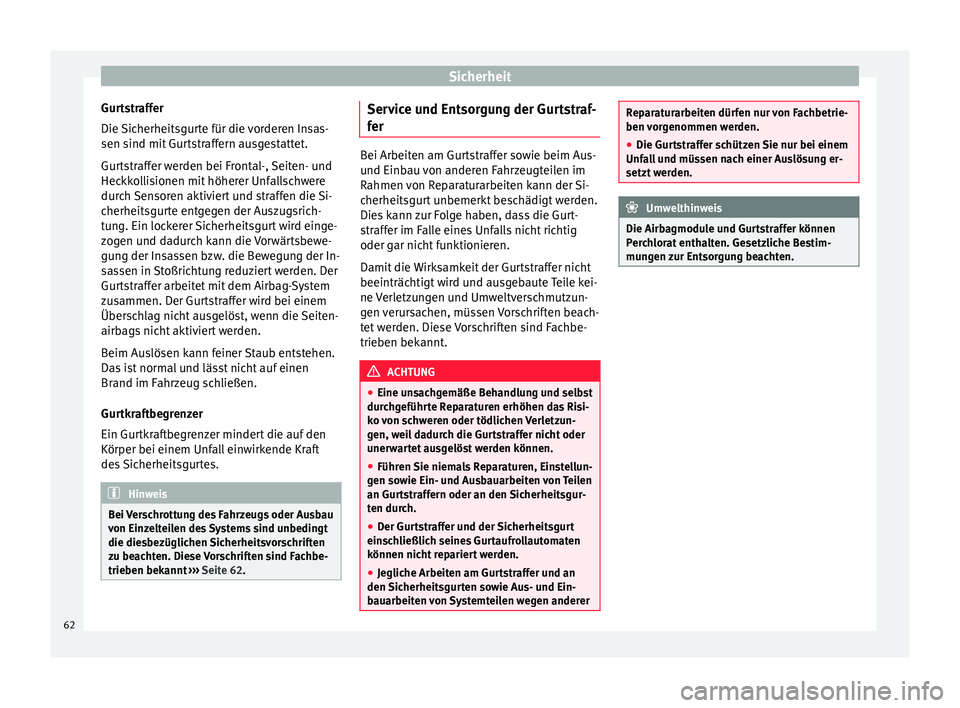

Gurtstraffer
Die Sic
herheitsgur
te für die vorderen Insas-
sen sind mit Gurtstraffern ausgestattet.
Gurtstraffer werden bei Frontal-, Seiten- und
Heckkollisionen mit höherer Unfallschwere
durch Sensoren aktiviert und straffen die Si-
cherheitsgurte entgegen der Auszugsrich-
tung. Ein lockerer Sicherheitsgurt wird einge-
zogen und dadurch kann die Vorwärtsbewe-
gung der Insassen bzw. die Bewegung der In-
sassen in Stoßrichtung reduziert werden. Der
Gurtstraffer arbeitet mit dem Airbag-System
zusammen. Der Gurtstraffer wird bei einem
Überschlag nicht ausgelöst, wenn die Seiten-
airbags nicht aktiviert werden.
Beim Auslösen kann feiner Staub entstehen.
Das ist normal und lässt nicht auf einen
Brand im Fahrzeug schließen.
Gurtkraftbegrenzer
Ein Gurtkraftbegrenzer mindert die auf den
Körper bei einem Unfall einwirkende Kraft
des Sicherheitsgurtes. Hinweis
Bei Verschrottung des Fahrzeugs oder Ausbau
von Ein z

elteilen des Systems sind unbedingt
die diesbezüglichen Sicherheitsvorschriften
zu beachten. Diese Vorschriften sind Fachbe-
trieben bekannt ››› Seite 62. Service und Entsorgung der Gurtstraf-
f
er Bei Arbeiten am Gurtstraffer sowie beim Aus-
und Einb
au

von anderen Fahrzeugteilen im
Rahmen von Reparaturarbeiten kann der Si-
cherheitsgurt unbemerkt beschädigt werden.
Dies kann zur Folge haben, dass die Gurt-
straffer im Falle eines Unfalls nicht richtig
oder gar nicht funktionieren.
Damit die Wirksamkeit der Gurtstraffer nicht
beeinträchtigt wird und ausgebaute Teile kei-
ne Verletzungen und Umweltverschmutzun-
gen verursachen, müssen Vorschriften beach-
tet werden. Diese Vorschriften sind Fachbe-
trieben bekannt. ACHTUNG
● Eine un s

achgemäße Behandlung und selbst
durchgeführte Reparaturen erhöhen das Risi-
ko von schweren oder tödlichen Verletzun-
gen, weil dadurch die Gurtstraffer nicht oder
unerwartet ausgelöst werden können.
● Führen Sie niemals Reparaturen, Einstellun-
gen sow
ie Ein- und Ausbauarbeiten von Teilen
an Gurtstraffern oder an den Sicherheitsgur-
ten durch.
● Der Gurtstraffer und der Sicherheitsgurt
einsc
hließlich seines Gurtaufrollautomaten
können nicht repariert werden.
● Jegliche Arbeiten am Gurtstraffer und an
den Sicherheit
sgurten sowie Aus- und Ein-
bauarbeiten von Systemteilen wegen anderer Reparaturarbeiten dürfen nur von Fachbetrie-
ben v
or

genommen werden.
● Die Gurtstraffer schützen Sie nur bei einem
Unfal
l und müssen nach einer Auslösung er-
setzt werden. Umwelthinweis
Die Airbagmodule und Gurtstraffer können
P er c

hlorat enthalten. Gesetzliche Bestim-
mungen zur Entsorgung beachten. 62

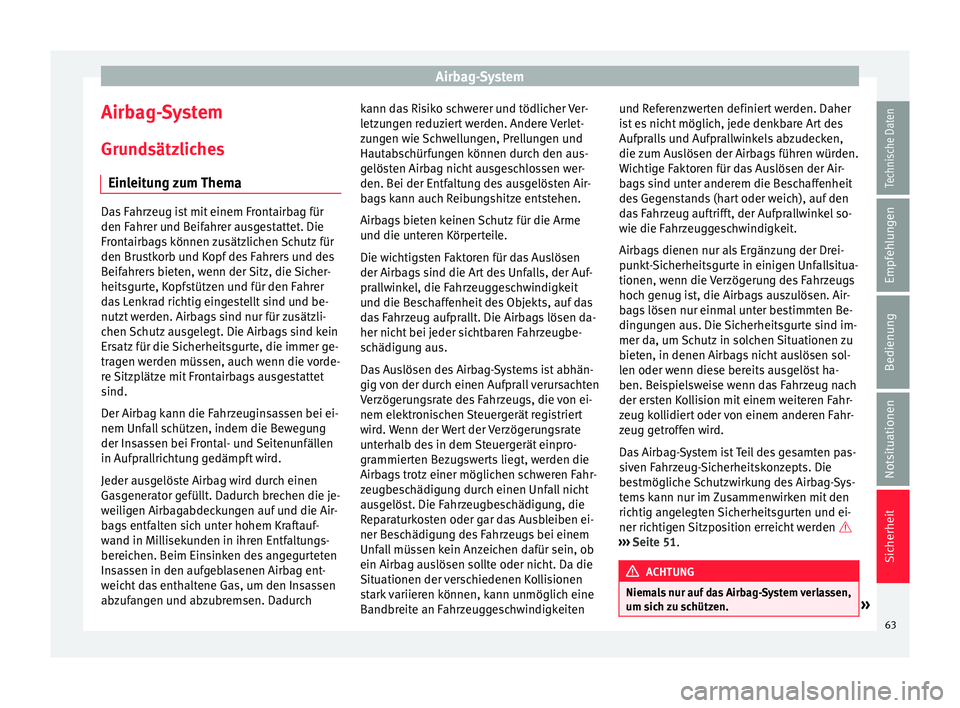

Airbag-System
Airbag-System
Gru nd
sätz
liches
Einleitung zum Thema Das Fahrzeug ist mit einem Frontairbag für
den Fahr
er u

nd Beifahrer ausgestattet. Die
Frontairbags können zusätzlichen Schutz für
den Brustkorb und Kopf des Fahrers und des
Beifahrers bieten, wenn der Sitz, die Sicher-
heitsgurte, Kopfstützen und für den Fahrer
das Lenkrad richtig eingestellt sind und be-
nutzt werden. Airbags sind nur für zusätzli-
chen Schutz ausgelegt. Die Airbags sind kein
Ersatz für die Sicherheitsgurte, die immer ge-
tragen werden müssen, auch wenn die vorde-
re Sitzplätze mit Frontairbags ausgestattet
sind.
Der Airbag kann die Fahrzeuginsassen bei ei-
nem Unfall schützen, indem die Bewegung
der Insassen bei Frontal- und Seitenunfällen
in Aufprallrichtung gedämpft wird.
Jeder ausgelöste Airbag wird durch einen
Gasgenerator gefüllt. Dadurch brechen die je-
weiligen Airbagabdeckungen auf und die Air-
bags entfalten sich unter hohem Kraftauf-
wand in Millisekunden in ihren Entfaltungs-
bereichen. Beim Einsinken des angegurteten
Insassen in den aufgeblasenen Airbag ent-
weicht das enthaltene Gas, um den Insassen
abzufangen und abzubremsen. Dadurch kann das Risiko schwerer und tödlicher Ver-
letz
u

ngen reduziert werden. Andere Verlet-
zungen wie Schwellungen, Prellungen und
Hautabschürfungen können durch den aus-
gelösten Airbag nicht ausgeschlossen wer-
den. Bei der Entfaltung des ausgelösten Air-
bags kann auch Reibungshitze entstehen.
Airbags bieten keinen Schutz für die Arme
und die unteren Körperteile.
Die wichtigsten Faktoren für das Auslösen
der Airbags sind die Art des Unfalls, der Auf-
prallwinkel, die Fahrzeuggeschwindigkeit
und die Beschaffenheit des Objekts, auf das
das Fahrzeug aufprallt. Die Airbags lösen da-
her nicht bei jeder sichtbaren Fahrzeugbe-
schädigung aus.
Das Auslösen des Airbag-Systems ist abhän-
gig von der durch einen Aufprall verursachten
Verzögerungsrate des Fahrzeugs, die von ei-
nem elektronischen Steuergerät registriert
wird. Wenn der Wert der Verzögerungsrate
unterhalb des in dem Steuergerät einpro-
grammierten Bezugswerts liegt, werden die
Airbags trotz einer möglichen schweren Fahr-
zeugbeschädigung durch einen Unfall nicht
ausgelöst. Die Fahrzeugbeschädigung, die
Reparaturkosten oder gar das Ausbleiben ei-
ner Beschädigung des Fahrzeugs bei einem
Unfall müssen kein Anzeichen dafür sein, ob
ein Airbag auslösen sollte oder nicht. Da die
Situationen der verschiedenen Kollisionen
stark variieren können, kann unmöglich eine
Bandbreite an Fahrzeuggeschwindigkeiten und Referenzwerten definiert werden. Daher
ist
es nicht möglich, jede denkbare Art des
Aufpralls und Aufprallwinkels abzudecken,
die zum Auslösen der Airbags führen würden.
Wichtige Faktoren für das Auslösen der Air-
bags sind unter anderem die Beschaffenheit
des Gegenstands (hart oder weich), auf den
das Fahrzeug auftrifft, der Aufprallwinkel so-
wie die Fahrzeuggeschwindigkeit.
Airbags dienen nur als Ergänzung der Drei-
punkt-Sicherheitsgurte in einigen Unfallsitua-
tionen, wenn die Verzögerung des Fahrzeugs
hoch genug ist, die Airbags auszulösen. Air-
bags lösen nur einmal unter bestimmten Be-
dingungen aus. Die Sicherheitsgurte sind im-
mer da, um Schutz in solchen Situationen zu
bieten, in denen Airbags nicht auslösen sol-
len oder wenn diese bereits ausgelöst ha-
ben. Beispielsweise wenn das Fahrzeug nach
der ersten Kollision mit einem weiteren Fahr-
zeug kollidiert oder von einem anderen Fahr-
zeug getroffen wird.
Das Airbag-System ist Teil des gesamten pas-
siven Fahrzeug-Sicherheitskonzepts. Die
bestmögliche Schutzwirkung des Airbag-Sys-
tems kann nur im Zusammenwirken mit den
richtig angelegten Sicherheitsgurten und ei-
ner richtigen Sitzposition erreicht werden 
››› Seite 51. ACHTUNG
Niemals nur auf das Airbag-System verlassen,
um sic h

zu schützen. » 63
Technische Daten
Empfehlungen
Bedienung
Notsituationen
Sicherheit

Sicherheit
●

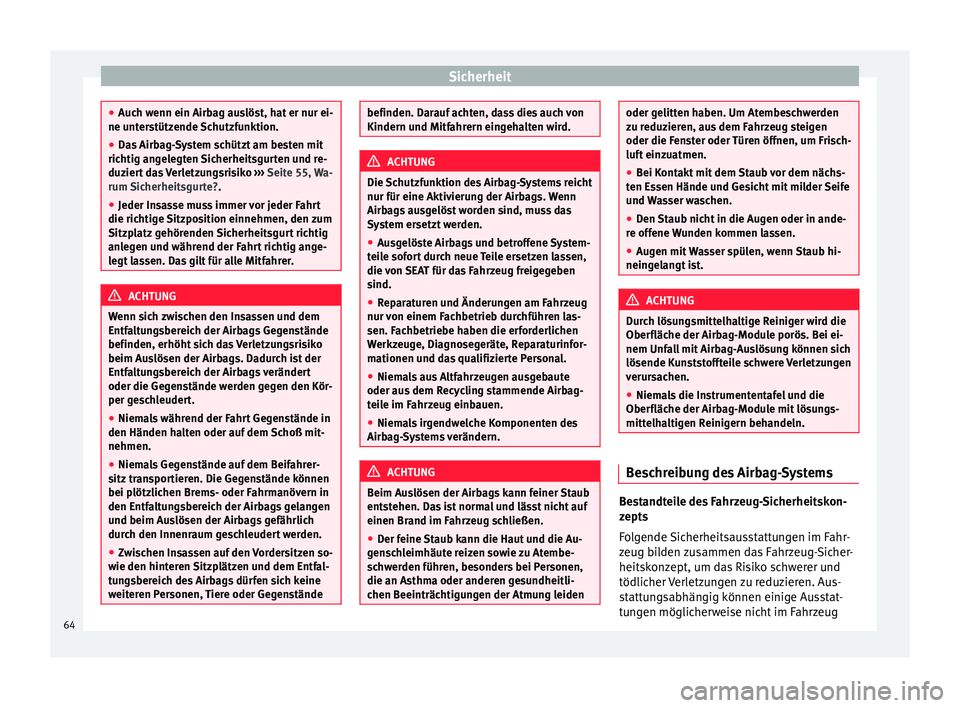

Auch w enn ein Airb
ag auslöst, hat er nur ei-
ne unterstützende Schutzfunktion.
● Das Airbag-System schützt am besten mit
richtig ang
elegten Sicherheitsgurten und re-
duziert das Verletzungsrisiko ››› Seite 55, Wa-
rum Sicherheitsgurte? .
● Jeder Insasse muss immer vor jeder Fahrt
die richtige
Sitzposition einnehmen, den zum
Sitzplatz gehörenden Sicherheitsgurt richtig
anlegen und während der Fahrt richtig ange-
legt lassen. Das gilt für alle Mitfahrer. ACHTUNG
Wenn sich zwischen den Insassen und dem
Entfa lt

ungsbereich der Airbags Gegenstände
befinden, erhöht sich das Verletzungsrisiko
beim Auslösen der Airbags. Dadurch ist der
Entfaltungsbereich der Airbags verändert
oder die Gegenstände werden gegen den Kör-
per geschleudert.
● Niemals während der Fahrt Gegenstände in
den Händen halt
en oder auf dem Schoß mit-
nehmen.
● Niemals Gegenstände auf dem Beifahrer-
sitz tr
ansportieren. Die Gegenstände können
bei plötzlichen Brems- oder Fahrmanövern in
den Entfaltungsbereich der Airbags gelangen
und beim Auslösen der Airbags gefährlich
durch den Innenraum geschleudert werden.
● Zwischen Insassen auf den Vordersitzen so-
wie den hinter
en Sitzplätzen und dem Entfal-
tungsbereich des Airbags dürfen sich keine
weiteren Personen, Tiere oder Gegenstände befinden. Darauf achten, dass dies auch von
Kindern und Mitf
ahr

ern eingehalten wird. ACHTUNG
Die Schutzfunktion des Airbag-Systems reicht
nur für eine Aktiv ierun

g der Airbags. Wenn
Airbags ausgelöst worden sind, muss das
System ersetzt werden.
● Ausgelöste Airbags und betroffene System-
teil
e sofort durch neue Teile ersetzen lassen,
die von SEAT für das Fahrzeug freigegeben
sind.
● Reparaturen und Änderungen am Fahrzeug
nur von einem F
achbetrieb durchführen las-
sen. Fachbetriebe haben die erforderlichen
Werkzeuge, Diagnosegeräte, Reparaturinfor-
mationen und das qualifizierte Personal.
● Niemals aus Altfahrzeugen ausgebaute
oder aus dem R
ecycling stammende Airbag-
teile im Fahrzeug einbauen.
● Niemals irgendwelche Komponenten des
Airbag-
Systems verändern. ACHTUNG
Beim Auslösen der Airbags kann feiner Staub
ents t

ehen. Das ist normal und lässt nicht auf
einen Brand im Fahrzeug schließen.
● Der feine Staub kann die Haut und die Au-
gens
chleimhäute reizen sowie zu Atembe-
schwerden führen, besonders bei Personen,
die an Asthma oder anderen gesundheitli-
chen Beeinträchtigungen der Atmung leiden oder gelitten haben. Um Atembeschwerden
zu r
eduz

ieren, aus dem Fahrzeug steigen
oder die Fenster oder Türen öffnen, um Frisch-
luft einzuatmen.
● Bei Kontakt mit dem Staub vor dem nächs-
ten Es
sen Hände und Gesicht mit milder Seife
und Wasser waschen.
● Den Staub nicht in die Augen oder in ande-
re offene
Wunden kommen lassen.
● Augen mit Wasser spülen, wenn Staub hi-
neingel
angt ist. ACHTUNG
Durch lösungsmittelhaltige Reiniger wird die
Ober fläc

he der Airbag-Module porös. Bei ei-
nem Unfall mit Airbag-Auslösung können sich
lösende Kunststoffteile schwere Verletzungen
verursachen.
● Niemals die Instrumententafel und die
Oberfläc
he der Airbag-Module mit lösungs-
mittelhaltigen Reinigern behandeln. Beschreibung des Airbag-Systems
Bestandteile des Fahrzeug-Sicherheitskon-
z
ept
s
F

olgende Sicherheitsausstattungen im Fahr-
zeug bilden zusammen das Fahrzeug-Sicher-
heitskonzept, um das Risiko schwerer und
tödlicher Verletzungen zu reduzieren. Aus-
stattungsabhängig können einige Ausstat-
tungen möglicherweise nicht im Fahrzeug
64

Airbag-System

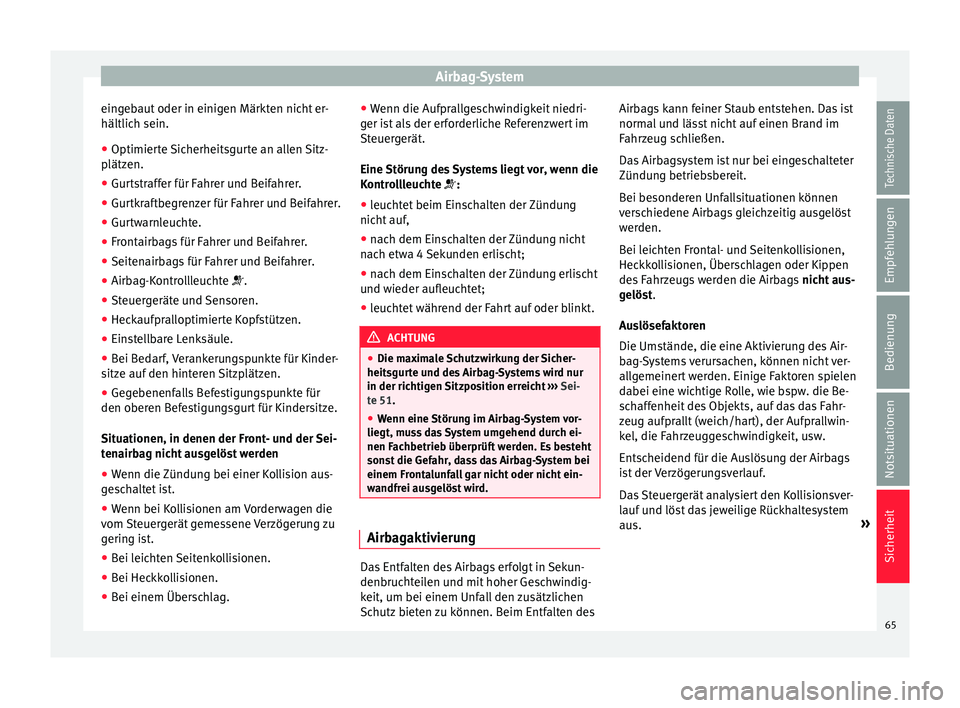

eingebaut oder in einigen Märkten nicht er-
hältlic h sein.
● Optimier t
e Sicherheitsgurte an allen Sitz-
plätzen.
● Gur

tstraffer für Fahrer und Beifahrer.
● Gurtkraftbegrenzer für Fahrer und Beifahrer.
● Gurtwarnleuchte.
● Frontairbags für Fahrer und Beifahrer.
● Seitenairbags für Fahrer und Beifahrer.
● Airbag-Kontrollleuchte .
● Steuergeräte und Sensoren.
● Heckaufpralloptimierte Kopfstützen.
● Einstellbare Lenksäule.
● Bei Bedarf, Verankerungspunkte für Kinder-
sitze auf
den hinteren Sitzplätzen.
● Gegebenenfalls Befestigungspunkte für
den oberen B
efestigungsgurt für Kindersitze.
Situationen, in denen der Front- und der Sei-
tenairbag nicht ausgelöst werden
● Wenn die Zündung bei einer Kollision aus-
ges
chaltet ist.
● Wenn bei Kollisionen am Vorderwagen die
vom St
euergerät gemessene Verzögerung zu
gering ist.
● Bei leichten Seitenkollisionen.
● Bei Heckkollisionen.
● Bei einem Überschlag. ●
Wenn die Aufpral
lgeschwindigkeit niedri-
ger ist als der erforderliche Referenzwert im
Steuergerät.
Eine Störung des Systems liegt vor, wenn die
Kontrollleuchte  :
● leuchtet beim Einschalten der Zündung
nicht auf
,
● nach dem Einschalten der Zündung nicht
nach etw
a 4 Sekunden erlischt;
● nach dem Einschalten der Zündung erlischt
und wieder aufl
euchtet;
● leuchtet während der Fahrt auf oder blinkt. ACHTUNG
● Die max im

ale Schutzwirkung der Sicher-
heitsgurte und des Airbag-Systems wird nur
in der richtigen Sitzposition erreicht ››› Sei-
te 51.
● Wenn eine Störung im Airbag-System vor-
liegt, mu
ss das System umgehend durch ei-
nen Fachbetrieb überprüft werden. Es besteht
sonst die Gefahr, dass das Airbag-System bei
einem Frontalunfall gar nicht oder nicht ein-
wandfrei ausgelöst wird. Airbagaktivierung
Das Entfalten des Airbags erfolgt in Sekun-
denbruc
ht
ei

len und mit hoher Geschwindig-
keit, um bei einem Unfall den zusätzlichen
Schutz bieten zu können. Beim Entfalten des Airbags kann feiner Staub entstehen. Das ist
normal u

nd lässt nicht auf einen Brand im
Fahrzeug schließen.
Das Airbagsystem ist nur bei eingeschalteter
Zündung betriebsbereit.
Bei besonderen Unfallsituationen können
verschiedene Airbags gleichzeitig ausgelöst
werden.
Bei leichten Frontal- und Seitenkollisionen,
Heckkollisionen, Überschlagen oder Kippen
des Fahrzeugs werden die Airbags nicht aus-
gelöst.
Auslösefaktoren
Die Umstände, die eine Aktivierung des Air-
bag-Systems verursachen, können nicht ver-
allgemeinert werden. Einige Faktoren spielen
dabei eine wichtige Rolle, wie bspw. die Be-
schaffenheit des Objekts, auf das das Fahr-
zeug aufprallt (weich/hart), der Aufprallwin-
kel, die Fahrzeuggeschwindigkeit, usw.
Entscheidend für die Auslösung der Airbags
ist der Verzögerungsverlauf.
Das Steuergerät analysiert den Kollisionsver-
lauf und löst das jeweilige Rückhaltesystem
aus. »
65
Technische Daten
Empfehlungen
Bedienung
Notsituationen
Sicherheit

Sicherheit

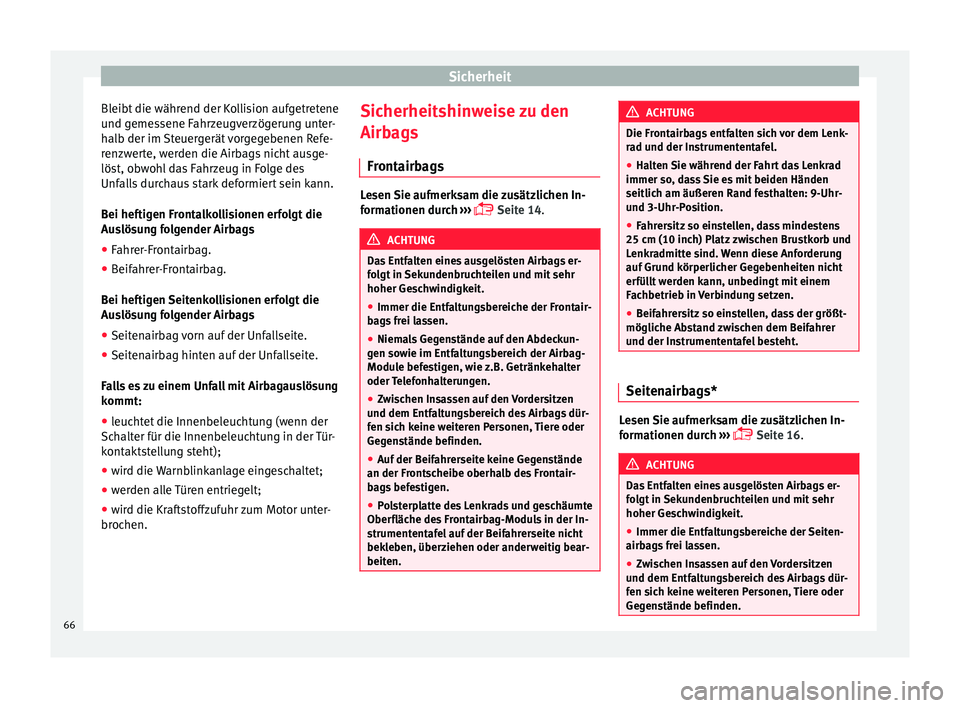

Bleibt die während der Kollision aufgetretene
u nd g
eme
ssene Fahrzeugverzögerung unter-
halb der im Steuergerät vorgegebenen Refe-
renzwerte, werden die Airbags nicht ausge-
löst, obwohl das Fahrzeug in Folge des
Unfalls durchaus stark deformiert sein kann.
Bei heftigen Frontalkollisionen erfolgt die
Auslösung folgender Airbags
● Fahrer-Frontairbag.
● Beifahrer-Frontairbag.
Bei heftig
en Seitenkollisionen erfolgt die
Auslösung folgender Airbags
● Seitenairbag vorn auf der Unfallseite.
● Seitenairbag hinten auf der Unfallseite.
Fal
ls es zu einem Unfall mit Airbagauslösung
kommt:
● leuchtet die Innenbeleuchtung (wenn der
Schalt
er für die Innenbeleuchtung in der Tür-
kontaktstellung steht);
● wird die Warnblinkanlage eingeschaltet;
● werden alle Türen entriegelt;
● wird die Kraftstoffzufuhr zum Motor unter-
brochen. Sic

herheitshinweise zu den
Airbags
Fr

ontairbags Lesen Sie aufmerksam die zusätzlichen In-
form
ationen dur

ch ›››
 Seite 14. ACHTUNG
Das Entfalten eines ausgelösten Airbags er-
fo l

gt in Sekundenbruchteilen und mit sehr
hoher Geschwindigkeit.
● Immer die Entfaltungsbereiche der Frontair-
bags
frei lassen.
● Niemals Gegenstände auf den Abdeckun-
gen sow
ie im Entfaltungsbereich der Airbag-
Module befestigen, wie z.B. Getränkehalter
oder Telefonhalterungen.
● Zwischen Insassen auf den Vordersitzen
und dem Entfa
ltungsbereich des Airbags dür-
fen sich keine weiteren Personen, Tiere oder
Gegenstände befinden.
● Auf der Beifahrerseite keine Gegenstände
an der Fronts
cheibe oberhalb des Frontair-
bags befestigen.
● Polsterplatte des Lenkrads und geschäumte
Oberfläc
he des Frontairbag-Moduls in der In-
strumententafel auf der Beifahrerseite nicht
bekleben, überziehen oder anderweitig bear-
beiten. ACHTUNG
Die Frontairbags entfalten sich vor dem Lenk-
ra d u

nd der Instrumententafel.
● Halten Sie während der Fahrt das Lenkrad
immer so, da
ss Sie es mit beiden Händen
seitlich am äußeren Rand festhalten: 9-Uhr-
und 3-Uhr-Position.
● Fahrersitz so einstellen, dass mindestens
25 cm (10 inch) Pl
atz zwischen Brustkorb und
Lenkradmitte sind. Wenn diese Anforderung
auf Grund körperlicher Gegebenheiten nicht
erfüllt werden kann, unbedingt mit einem
Fachbetrieb in Verbindung setzen.
● Beifahrersitz so einstellen, dass der größt-
mögliche Abs
tand zwischen dem Beifahrer
und der Instrumententafel besteht. Seitenairbags*
Lesen Sie aufmerksam die zusätzlichen In-
f
orm
ationen dur

ch ›››
 Seite 16. ACHTUNG
Das Entfalten eines ausgelösten Airbags er-
fo l

gt in Sekundenbruchteilen und mit sehr
hoher Geschwindigkeit.
● Immer die Entfaltungsbereiche der Seiten-
airbags
frei lassen.
● Zwischen Insassen auf den Vordersitzen
und dem Entfa
ltungsbereich des Airbags dür-
fen sich keine weiteren Personen, Tiere oder
Gegenstände befinden. 66

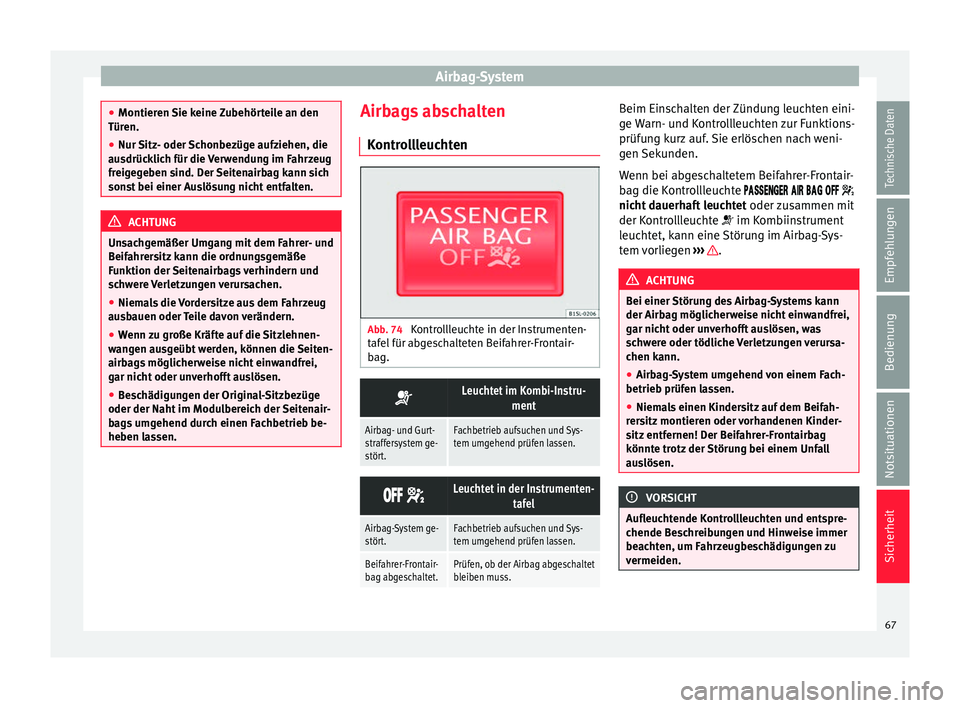

Airbag-System
●
Montieren Sie k
eine Zubehörteile an den
Türen.
● Nur Sitz- oder Schonbezüge aufziehen, die
ausdrück
lich für die Verwendung im Fahrzeug
freigegeben sind. Der Seitenairbag kann sich
sonst bei einer Auslösung nicht entfalten. ACHTUNG
Unsachgemäßer Umgang mit dem Fahrer- und
B eif ahr

ersitz kann die ordnungsgemäße
Funktion der Seitenairbags verhindern und
schwere Verletzungen verursachen.
● Niemals die Vordersitze aus dem Fahrzeug
ausb
auen oder Teile davon verändern.
● Wenn zu große Kräfte auf die Sitzlehnen-
wang
en ausgeübt werden, können die Seiten-
airbags möglicherweise nicht einwandfrei,
gar nicht oder unverhofft auslösen.
● Beschädigungen der Original-Sitzbezüge
oder der Naht im Modul
bereich der Seitenair-
bags umgehend durch einen Fachbetrieb be-
heben lassen. Airbags abschalten
K ontr
o

llleuchten Abb. 74
Kontrollleuchte in der Instrumenten-
t af
el

für abgeschalteten Beifahrer-Frontair-
bag. 
Leuchtet im Kombi-Instru-
ment
Airbag- und Gurt-
straffersystem ge-
stört.Fachbetrieb aufsuchen und Sys-
tem umgehend prüfen lassen.  
Leuchtet in der Instrumenten-
tafel
Airbag-System ge-
stört.Fachbetrieb aufsuchen und Sys-
tem umgehend prüfen lassen.
Beifahrer-Frontair-
bag abgeschaltet.Prüfen, ob der Airbag abgeschaltet
bleiben muss. Beim Einschalten der Zündung leuchten eini-
g
e
W

arn- und Kontrollleuchten zur Funktions-
prüfung kurz auf. Sie erlöschen nach weni-
gen Sekunden.
Wenn bei abgeschaltetem Beifahrer-Frontair-
bag die Kontrollleuchte     
nicht dauerhaft leuchtet oder zusammen mit
der Kontrollleuchte  im Kombiinstrument
leuchtet, kann eine Störung im Airbag-Sys-
tem vorliegen ››› .
ACHTUNG
Bei einer Störung des Airbag-Systems kann
der Airbag möglic her

weise nicht einwandfrei,
gar nicht oder unverhofft auslösen, was
schwere oder tödliche Verletzungen verursa-
chen kann.
● Airbag-System umgehend von einem Fach-
betrieb prüfen l
assen.
● Niemals einen Kindersitz auf dem Beifah-
rers
itz montieren oder vorhandenen Kinder-
sitz entfernen! Der Beifahrer-Frontairbag
könnte trotz der Störung bei einem Unfall
auslösen. VORSICHT
Aufleuchtende Kontrollleuchten und entspre-
chende B e

schreibungen und Hinweise immer
beachten, um Fahrzeugbeschädigungen zu
vermeiden. 67
Technische Daten
Empfehlungen
Bedienung
Notsituationen
Sicherheit

Sicherheit

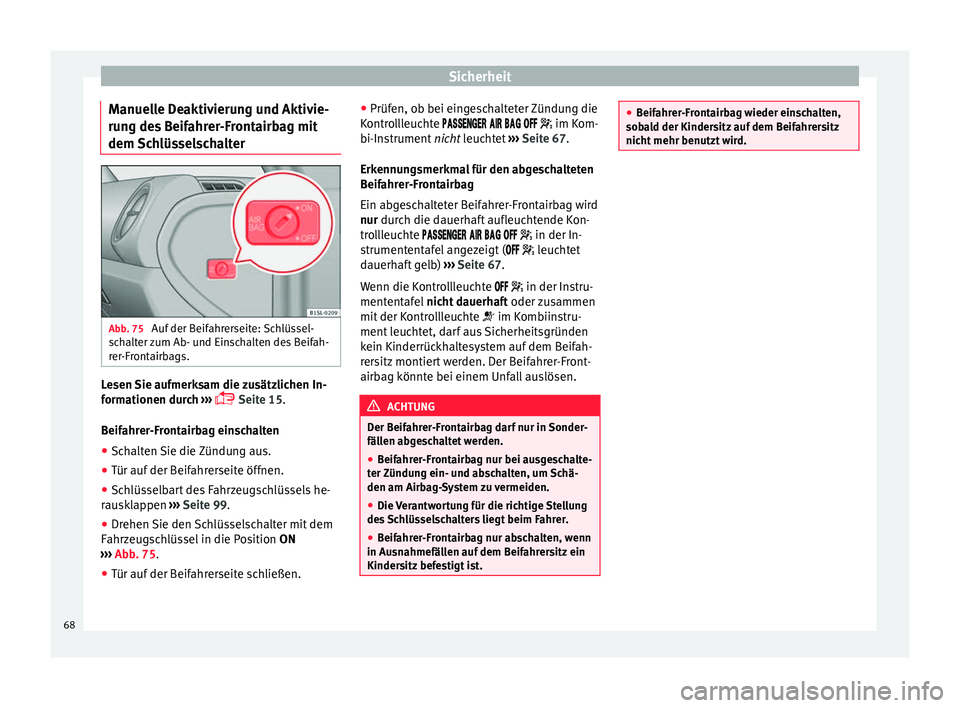

Manuelle Deaktivierung und Aktivie-
ru n
g de
s Beifahrer-Frontairbag mit
dem Schlüsselschalter Abb. 75
Auf der Beifahrerseite: Schlüssel-
s c
h

alter zum Ab- und Einschalten des Beifah-
rer-Frontairbags. Lesen Sie aufmerksam die zusätzlichen In-
f
orm
ationen dur

ch ›››
 Seite 15.
Beifahrer-Frontairbag einschalten
● Schalten Sie die Zündung aus.
● Tür auf der Beifahrerseite öffnen.
● Schlüsselbart des Fahrzeugschlüssels he-
rausk
lappen ››› Seite 99.
● Drehen Sie den Schlüsselschalter mit dem
Fahrz
eugschlüssel in die Position ON
››› Abb. 75.
● Tür auf der Beifahrerseite schließen. ●
Prüfen, ob bei ein
geschalteter Zündung die
Kontrollleuchte      im Kom-
bi-Instrument nicht leuchtet ››› Seite 67.
Erkennungsmerkmal für den abgeschalteten
Beifahrer-Frontairbag
Ein abgeschalteter Beifahrer-Frontairbag wird
nur durch die dauerhaft aufleuchtende Kon-
trollleuchte      in der In-
strumententafel angezeigt (   leuchtet
dauerhaft gelb) ››› Seite 67.
Wenn die Kontrollleuchte   in der Instru-
mententafel nicht dauerhaft oder zusammen
mit der Kontrollleuchte  im Kombiinstru-
ment leuchtet, darf aus Sicherheitsgründen
kein Kinderrückhaltesystem auf dem Beifah-
rersitz montiert werden. Der Beifahrer-Front-
airbag könnte bei einem Unfall auslösen. ACHTUNG
Der Beifahrer-Frontairbag darf nur in Sonder-
fäll en ab

geschaltet werden.
● Beifahrer-Frontairbag nur bei ausgeschalte-
ter Zündu
ng ein- und abschalten, um Schä-
den am Airbag-System zu vermeiden.
● Die Verantwortung für die richtige Stellung
des
Schlüsselschalters liegt beim Fahrer.
● Beifahrer-Frontairbag nur abschalten, wenn
in Ausn
ahmefällen auf dem Beifahrersitz ein
Kindersitz befestigt ist. ●
Beif ahr

er-Frontairbag wieder einschalten,
sobald der Kindersitz auf dem Beifahrersitz
nicht mehr benutzt wird. 68
